中兴内部EPON培训
中兴-EPON培训
独家提供现网AG/DSLAM混插EPON方案
独家提供现网MSAG/DSLAM混插EPON单板方案
实现低成本快速建网与光接入覆盖
福建泉州等地应用 voice
CATV
Internet
Home
FE/GE
中兴综合AG——MSG5200
100Base-Tx
I I C C S S
P O T S
A D S L
© 2006, ZTE Corporation. All rights reserved.
全面商用的中小型OLT C200技术参数——QOS
功能 802.1P优先级到COS队列的映射功能 DSCP到802.1p的全局映射 COS优先级队列的调度算法(SP/WRR/SP+WRR) QOS 端口缺省802.1p 以太网端口的出口流量整形 内层CVLAN优先级标签能映射到外层SVLAN中 TAIL DROP 网络侧端口8个队列 支持情况 支持 支持 支持 支持 支持 支持 支持 支持
ONU参数一览－－用户接口
分类 功能 D400 D402 D420 D421 D422 F425 F429 F401 F820 9806H
设备外形 应用 场景 FTTH FTTB FTTH FTTH FTTH FTTH FTTO FTTH FTTB FTTB
FE
GE POTS UNI 接口 WIFI
VLAN规划建议
EPON常规业务主要有3类：VOIP，IPTV以及VOD，高速上网业务。针对包括管 理信息在内这四类数据流可以按用户分配4个VLAN，也可以根据不同业务流单独进 行VLAN规划。 高速上网业务一般建议每用户进行VLAN隔离。 VOIP业务可以整体单独分配一个VLAN。 IPTV业务可以进行不对称或者对称VLAN规划，一般下行组播VLAN是整机分配一 个，上行点播协议流可以与下行组播VLAN是同一个，也可以与上网业务VLAN是同 一个。 VOD业务， VOD点播是一个双向单播流，一般整体单独分配一个VLAN。 网管信息建议整体单独分配一个VLAN
EPON基础培训课件
三 、PON支撐技術
1.光纖：全反射 2.分路器: 1:64（EPON）, 1/128（GPON） 3.光模組: 靈敏度 -3/-24
四 、EPON原理及關鍵技術
1.數據傳輸，單纖雙向，傳輸範圍20KM 2.LLID(邏輯鏈路標識)與前導碼 3.突發發送、突發接收 4.測距
PON系統由光線路終端（OLT）、光合／分 路器（Spliter）和光網絡單元（ONU）組成， 採用樹形拓撲結構。
Discovery window
Gate_num ×
gateTime
Grant start REGISTER_REQ1 {DA=MAC Control,SA=ONU MAC address,
content=Pending grants}
REGISTER1 {DA=ONU MAC address,SA=OLT MAC address, content=LLID+ Sync Time+echo of pending grants}
4.測距
4.1 為什麼要測距？
• a、OLT與各ONU間的環路時延不同：
– 各 ONU距 OLT的光纖路徑不同 – 各ONU元器件的不一致性 – 環境溫度的變化和器件老化，環路延時也會發生不斷的變化
• b、測距是保證PON系統內ONU上行方向不發生時隙衝突的基礎 • c、測距包括靜態測距和動態測距：
– 靜態測距：用在新的ONU安裝調試階段、停機的ONU重新投入運行時，通過開窗測 距技術獲得往返時延，並對時延差異進行補償
– 動態測距：應用於系統運行過程中，通過檢測往返時延的變化對溫度、光電器件老 化等因素的影響進行補償
• 測距要求
– 測距精度高，一般要求在全 1～2BYTE內 – 測距過程對運行中的其他ONU的影響最小，保證運行業務的QOS – 測距範圍大，即能提供的均衡延時大
EPON资源管理和业务开通培训
EPON资源管理和业务开通培训一、概述EPON是一种基于以太网的被动光纤接入技术，它将光纤与以太网技术相结合，实现光纤接入网的高速传输和扩展，成为现代光纤接入网络的重要组成部分。
EPON资源管理和业务开通是EPON运维中非常重要的部分，本文将对EPON资源管理和业务开通进行详细介绍和培训。
二、EPON资源管理EPON资源管理包括OLT（Optical Line Terminal）和ONU（Optical Network Unit）的资源分配和管理。
1. OLT资源管理OLT是EPON中的核心设备，负责对接入用户进行资源管理和控制。
OLT的资源管理主要包括端口分配、业务模板配置、链路聚合等。
（1）端口分配：OLT的端口是用来连接ONU的通道，每个端口对应一个ONU。
在端口分配时，需要根据实际需求将端口分配给相应的ONU。
（2）业务模板配置：OLT通过业务模板来管理和控制接入用户的业务。
业务模板定义了用户的服务类型、带宽和限速等。
配置业务模板时需要根据用户的需求进行设置。
（3）链路聚合：链路聚合是将多个端口进行绑定形成一个逻辑链路，提供更高的带宽。
在链路聚合时，需要选择相应的端口进行聚合，并设置链路聚合的参数。
2. ONU资源管理ONU是EPON中的用户终端设备，需要进行资源管理和配置。
（1）ONU注册：ONU在接入网络时需要进行注册，以获取网络的访问权限。
注册时需要提供ONU的身份信息（如SN码）和通信参数（如光功率和传输距离等）。
（2）业务配置：ONU的业务配置包括设置用户的业务类型、带宽和IP地址等。
配置时需要根据用户的需求进行设置。
（3）光功率调整：为了保证正常的光信号传输，需要对ONU的光功率进行调整。
光功率调整需要使用光功率计进行测试，并根据测试结果进行相应的调整。
三、EPON业务开通EPON业务开通是将用户的业务接入光纤网络并投入使用，包括用户接入验证和业务配置两个环节。
1. 用户接入验证用户接入验证是确定用户接入光纤网络的合法性和有效性，确保用户能够正常使用网络服务。
EPON施工培训PPT课件
小于 483mm×297mm×48m m
1U机架式
SC/UPC
分光器规格2：
名称
工作波长 范围
分支 比
功率 分配
比
最大插入损耗 （单位：dB包含
接头衰减）
外形尺寸（mm）
连接类 型
光分路器-单模-1×2－ 5%&95%-SC/PC（拉锥工 艺）
1310+/-40 1520+/-40
1:2 5:95
EPON交流PPT
EPON光路是否合格，是否满足传输需要只有一条规则，实际工程结束后，所有 ONU接收侧的光功率大于等于－24dBm，小于等于－8dBm
根据这条规则细化几条注意点。 1一般不能光纤直接接ONU，需要添加分光器或衰减器，避免ONU接收的光强度超 过ONU光接收饱和光功率－3dBm; 2 光衰减最大的地方光功率不能小于－24dBm，否则光功率小于ONU的接收灵敏度， OLT无法发现ONU。注意这些地方不一定是最远处，光衰减值不完全和距离相关， 关键因素是光路所经过分光器的分光比。 3 光路工程验收非常关键,强烈建议要做。确保符合我们的规则，因为实际工程往往 不规范，会造成过多的光路损耗和理论计算模型相差太大; 注： －8dBm是考虑到ONU之间光衰减值相差不能太大，每处ONU光功率尽量平均分布， 最后倒数第一、二级分光器建议使用50:50和25:75的分光器。
光路损耗理论计算公式:
公式 :
ONU接收侧光功率＝ OLT发射光功率- 光路损耗
光路损耗= 光路所经过分光器插损值之和+光纤长度（KM）*0.3+熔纤点数目*0.1+法兰盘个数 *0.2
0.35dB是1310nm波长光每公里衰减值 0.3dB是1490nm波长光每公里衰减值,我们取0.3dB 每个熔纤点会造成0.1dB的衰减 每个法兰盘会造成0.2dB的衰减

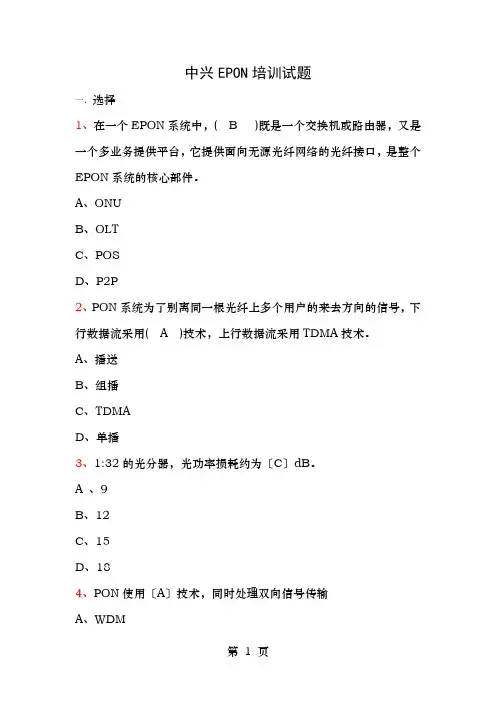

中兴EPON培训试题
中兴EPON培训试题一．选择1、在一个EPON系统中，( B )既是一个交换机或路由器，又是一个多业务提供平台，它提供面向无源光纤网络的光纤接口，是整个EPON系统的核心部件。
A、ONUB、OLTC、POSD、P2P2、PON系统为了别离同一根光纤上多个用户的来去方向的信号，下行数据流采用( A )技术，上行数据流采用TDMA技术。
A、播送B、组播C、TDMAD、单播3、1:32的光分器，光功率损耗约为〔C〕dB。
A 、9B、12C、15D、184、PON使用〔A〕技术，同时处理双向信号传输A、WDMB、TDMC、CDMAD、TDMA5、帧在OSI七层模型里，属于哪一层的数据格式？(D )A、应用层B、传输层C、表示层D、数据链路层6、基于IP地址来进展数据包选路的过程发生在TCP/IP模型里的哪层？〔C 〕A、应用层B、传输层C、网络层D、数据链路层7、带内网管指通过〔 C 〕进展管理A、EC4G前面板的console口B、EC4G前面板的网口C、上联的业务通道8、ARP的作用是( D )A、防止路由循环B、确定HOST 的IP 地址C、发送一直接的播送D、确定HOST的MAC 地址9、在光通信中，一个法兰盘的损耗大概是：〔B 〕C、0.9db10、C220的PON口的发射光波长是：〔B 〕A、1310nmB、1490nmC、990nmD、1530nm二．填空1、按光在光纤中的传输模式可分为：___单模光纤____与____双模光纤_____。
2、FTTB组网方式根本可以分成以下三种：1、_FTTB+LAN_；2、FTTB+LAN+POTs_；3、_FTTB+DSL+POTs_。
3、在开通ONU时，ONU处的接收光功率要保证在_-24_以上。
三．判断1、C220每个插箱配有14个槽位〔√〕2、ONU认证是针对PON板上的端口的，假设ONU更换连接的PON 口，需重新认证〔√〕3、PON光口的尾纤类型为SC 〔√〕4、C220上联光口的尾纤类型为FC〔×〕5、ZXAN<config># interface gei_0/4/1是进入ONU端口端口命令〔×〕四．简答〔4题任选2题，每题15分，共30分〕1、请简单描述一下ONU出现掉线情况时的故障判断与处理流程。
EPON设备深入培训课程PPT课件( 75页)
基于LSW的架构业务实现简单， 采用TK的EMAC芯片支持多LLID 采用TK的EMAC芯片支持多LLID
支持全范围VLAN处理
特性，具有很好的QoS特性
特性，具有很好的QoS特性
兼容采用PMC芯片的ONT设备 兼容采用PMC芯片的ONT设备
Page16
EPON下行转发流程
HG850
IAD
LSW
1 x N
BSY
EPON (Ethenet Passive Optical Network)接入板和
PON
0
1
2
3
4
5
终端ONT（Optical Network Terminal）设备配合，
6
7
0
实现EPON 系统的OLT 功能。
1
2
提供接口：
3
每块EPBA 面板提供4 个EPON 接口
4
每块EPBC 面板提供4 个EPON 接口 5
Page7
华为xPON产品全系列FTTx解决方案
端局
路边
楼道
家庭
• 超大容量 OLT
• 中容量 OLT
•盒式OLT
• 中小容量 xPON上行 的MSAN
•中小容量 xPON上行 的DSLAM
•配套室外 型机柜
•下行 xDSL+POTS 的MDU
•下行 LAN+PO TS的MDU
•配套楼道 网络箱
•数据终端
Page4
目录
1. EPON产品深入介绍 2. EPON系统特性介绍 3. EPON组网应用
Page5
目录
1. EPON产品深入介绍 2. EPON系统特性介绍 3. EPON组网应用
中兴EPON培训上机操作试题及答案
1,配置C220的硬件及配置带内、带外网管地址；数据规划：---------------------------------------上联口:EIGM板1号电口管理vlan：45带内地址：C类私网地址（192.168.1.100），掩码26位(225.255.255.192)带外地址：A类私网地址（10.62.5.100），掩码24位(255.255.255.0)配置如下：ZXAN#show card（显示单板配置以及单板的版本、状态）ZXAN<config>#add-rack rackno 0 racktype ZXPON（添加机架）ZXAN<config>#add-shelf shelfno 0 shelftype ZXA10C220-B（添加机框，目前的C220发货都ZXAN<config>#add-card slotno 5 EPFC（添加EPFC）ZXAN<config>#add-card slotno 6 EIGM（添加EIGM）ZXAN<config>#vlan 45（创建用于带内网管的VLAN并进入VLAN）ZXAN<config>#interface vlan 45ZXAN<config>#ip address 192.168.1.100 255.255.255.192ZXAN<config>#show nvram runningZXAN<config>#nvram mng-ip-address 10.62.5.100 255.255.255.0 //修改带内网管IPZXAN(config)#interface gei_0/6/1ZXAN(config-if)#hybrid-attribute copper //电口上行模式ZXAN(config-if)#switchport mode trunkZXAN(config-if)#switchport vlan 45 tagZXAN(config-if)#exit2，在OLT上认证添加F822，9806H，下发管理地址，使得在OLT上能telnet到ONU数据规划：网管vlan：20F822，9806H管理地址：B类私网地址（172.62.5.100），掩码24位(255.255.255.0)，网关地址：该子网第一个主机地址(172.62.5.1)ZXAN(config)#vlan 20ZXAN(config)#exitZXAN(config)#interface vlan 20ZXAN(config)#ip address 172.62.5.100 255.255.255.0 //配置OLT管理IPZXAN(config)#ip route 0.0.0.0 0.0.0.0 172.65.5.1ZXAN#show onu unauthentication epon-olt_0/5/1ZXAN(config)#interface epon-olt_0/5/1ZXAN(config-if)#onu 1 type ZTE-F822 mac 0015.EB71.003C //注册ONUZXAN(config-if)#onu 2 type ZTE-9806H mac 0015.EB71.004CZXAN<config>#pon-onu-mng epon-onu_0/5/1:1（进入ONU远程配置模式）ZXAN<epon-onu-mng>#vlan port eth_0/1 mode transparent（把用户端口设置成transparent模式）ZXAN<epon-onu-mng>#vlan port eth_0/1 mode tag vlan 20（把用户端设置成tag模式并决定PVID）ZXAN<epon-onu-mng>#mgmt-ip onu-ip 172.62.5.111 255.255.255.0 7 20 mgm-ip 172.62.5.100 255.255.255.0 172.62.5.1 status enable（远程配置ONU的带内网管、网关、网管VLAN等）ZXAN<config>#pon-onu-mng epon-onu_0/5/1:2（进入ONU远程配置模式）ZXAN<epon-onu-mng>#vlan port eth_0/1 mode transparent（把用户端口设置成transparent模式）ZXAN<epon-onu-mng>#vlan port eth_0/1 mode tag vlan 20（把用户端设置成tag模式并决定PVID）ZXAN<epon-onu-mng>#mgmt-ip onu-ip 172.62.5.112 255.255.255.0 7 20 mgm-ip 172.62.5.100 255.255.255.0 172.62.5.1 status enable（远程配置ONU的带内网管、网关、网管VLAN等）ZXAN<epon-onu-mng>#reboot（重启ONU）3，9806H的升级（了解各个版本文件作用，EPNA支持自动下发的版本号1.4.7.4，在升级提示内存空间不足时如何处理？）升级前先备份文件：9806# save9806# copy startup-config networkIP address of the host where the file resides:[0.0.0.0]10.63.192.148Name of the file at ftp server:[]www.cfgFtp UserName:[]oneFtp Password:[]one......Upload Success!升级前文件的准备：Sccb.bin //主控板Bsccb.bin //boot文件sccb_sv.bin //语音sccb.fw.bin //宽带epon_fw.bin //EPND小板卡版本。
中兴内部EPON培训报告
<96
<64 FTTH FTTH/O FTTH/B/ O FTTH/B/ O FTTB/O 小容量接入 (ONU节点 第 机密 、园区、企 FTTB/O
18页
需要合适光功率
由于EPON设备采用了无源光分路器设备接入各种类型的ONU， 所以各个ONU是否可以在OLT上注册和无源光网络中的光功率关系极 大。 需要注意以下几点： 1．EPON OLT的输入光功率必须小于－8dBmw,ONU不能不通过分光 器或者衰减器直接和OLT连接（特别是测试时要注意），否则会造成 OLT光模块损坏； 2．在OLT上电的情况下，最好能测试一下ONU处的接收光功率，要 保证接收光功率在 －24DB 以上；
无源光网络的构成
第 4页
All rights reserved © 2006, ZTE
机密
PON网络体系结构
第 5页
All rights reserved © 2006, ZTE
机密
技术比较（PON vs MC）
MC技术的两种使用方式： 以32个结点为例 点到点以太接入 P2P N根光纤，2N个光收发器 管理独立 32/64根光纤 局端 小区交换机接入 64个收发器 只需铺设1或2根光纤到小区 2N+2个光收发器 设备占用局端机房空间小 P2P 1/2根光纤 在传输过程中需要有源设备 局端 66个收发器 小区交换机 设备分级管理
机密
第 21页
All rights reserved © 2006, ZTE
机密
提供高带宽。EPON目前可以提供上下行对称的1.25Gb/s的带宽。
服务范围大。PON作为一种点到多点网络，以一种扇出的结构来节省 局端的资源，服务大量用户。
