DHT11中文资料及C例程
数字温湿度传感器DHT11►相对湿度和温度测量 ►全部校准，数字输出 ►卓越的长期稳定性 ►无需额外部件►超长的信号传输距离 ►超低能耗 ►4 引脚安装 ►完全互换DHT11产品概述DHT11 数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传感器。
它应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性 与卓越的长期稳定性。
传感器包括一个电阻式感湿元件和一个 NTC 测温元件，并 与一个高性能 8 位单片机相连接。
因此该产品具有品质卓越、超快响应、抗干扰 能力强、性价比极高等优点。
每个 DHT11 传感器都在极为精确的湿度校验室中进 行校准。
校准系数以程序的形式储存在 OTP 内存中，传感器内部在检测信号的处 理过程中要调用这些校准系数。
单线制串行接口，使系统集成变得简易快捷。
超 小的体积、极低的功耗，信号传输距离可达 20 米以上，使其成为各类应用甚至 最为苛刻的应用场合的最佳选则。
产品为 4 针单排引脚封装。
连接方便，特殊 封装形式可根据用户需求而提供。
应用领域►暖通空调 ►测试及检测设备 ►汽车 ►数据记录器 ► 消费品 ►自动控制►气象站 ►湿度调节器 ►除湿器订货信息 ►家电 ►医疗1、传感器性能说明2、接口说明建议连接线长度短于20米时用5K上拉电阻,大于20米时根据实际情况使用合适的上拉电阻3、电源引脚DHT11的供电电压为 3－5.5V。
传感器上电后，要等待 1s 以越过不稳定状态在此期间无需发送任何指令。
电源引脚（VDD，GND）之间可增加一个100nF 的电容，用以去耦滤波。
4、串行接口 (单线双向)DATA 用于微处理器与 DHT11之间的通讯和同步,采用单总线数据格式,一次通讯时间4ms左右,数据分小数部分和整数部分,具体格式在下面说明,当前小数部分用于以后扩展,现读出为零.操作流程如下:一次完整的数据传输为40bit,高位先出。
数据格式:8bit湿度整数数据+8bit湿度小数数据+8bi温度整数数据+8bit温度小数数据+8bit校验和数据传送正确时校验和数据等于“8bit湿度整数数据+8bit湿度小数数据+8bi温度整数数据+8bit温度小数数据”所得结果的末8位。
用户MCU发送一次开始信号后,DHT11从低功耗模式转换到高速模式,等待主机开始信号结束后,DHT11发送响应信号,送出40bit的数据,并触发一次信号采集, 用户可选择读取部分数据.从模式下,DHT11接收到开始信号触发一次温湿度采集, 如果没有接收到主机发送开始信号,DHT11不会主动进行温湿度采集.采集数据后转换到低速模式。
1.通讯过程如图1所示图1总线空闲状态为高电平,主机把总线拉低等待DHT11响应,主机把总线拉低必须大于18毫秒,保证DHT11能检测到起始信号。
DHT11接收到主机的开始信号后, 等待主机开始信号结束,然后发送80us低电平响应信号.主机发送开始信号结束后,延时等待20-40us后, 读取DHT11的响应信号,主机发送开始信号后,可以切换到输入模式,或者输出高电平均可, 总线由上拉电阻拉高。
图2总线为低电平,说明DHT11发送响应信号,DHT11发送响应信号后,再把总线拉高80us,准备发送数据,每一bit数据都以50us低电平时隙开始,高电平的长短定了数据位是0还是1.格式见下面图示.如果读取响应信号为高电平,则DHT11没有响应,请检查线路是否连接正常.当最后一bit数据传送完毕后，DHT11拉低总线50us,随后总线由上拉电阻拉高进入空闲状态。
数字0信号表示方法如图4所示图4数字1信号表示方法.如图5所示图55、 测量分辨率测量分辨率分别为 8bit （温度）、8bit （湿度）。
6、电气特性VDD=5V ，T = 25℃，除非特殊标注7、应用信息7.1工作与贮存条件超出建议的工作范围可能导致高达3%RH 的临时性漂移信号。
返回正常工作 条后，传感器会缓慢地向校准状态恢复。
要加速恢复进程/可参阅7.3小节的“恢 复处理”。
在非正常工作条件下长时间使用会加速产品的老化过程。
7.2暴露在化学物质中电阻式湿度传感器的感应层会受到化学蒸汽的干扰，化学物质在感应层中 的扩散可能导致测量值漂移和灵敏度下降。
在一个纯净的环境中，污染物质会缓 慢地释放出去。
下文所述的恢复处理将加速实现这一过程。
高浓度的化学污染会 导致传感器感应层的彻底损坏。
7.3恢复处理置于极限工作条件下或化学蒸汽中的传感器，通过如下处理程序，可使其恢复到校准时的状态。
在50-60℃和< 10%RH 的湿度条件下保持2 小时（烘干）；随后在20-30℃和>70%RH 的湿度条件下保持 5小时以上。
7.4温度影响气体的相对湿度，在很大程度上依赖于温度。
因此在测量湿度时，应尽可能 保证湿度传感器在同一温度下工作。
如果与释放热量的电子元件共用一个印刷线 路板，在安装时应尽可能将DHT11远离电子元件，并安装在热源下方，同时保持 外壳的良好通风。
为降低热传导，DHT11与印刷电路板其它部分的铜镀层应尽可 能最小，并在两者之间留出一道缝隙。
7.5光线长时间暴露在太阳光下或强烈的紫外线辐射中，会使性能降低。
7.6配线注意事项DATA 信号线材质量会影响通讯距离和通讯质量,推荐使用高质量屏蔽线。
8、封装信息9、 DHT11引脚说明10、 焊接信息手动焊接，在最高260℃的温度条件下接触时间须少于10秒。
11、注意事项(1)避免结露情况下使用。
(2)长期保存条件：温度10－40℃，湿度60％以下。
12、例程可封装成模块的例程下载地址及对应例程的原理图/view/1ab53fb465ce0508763213ca.html下面的只是DHT11模块的.h和.c文件.带详细注释一、/*****************************************************************************/ /*****************************************************************************/ //文件名必须保存为dht111.h#ifndef __DHT11_H__#define __HDT11_H__//设定标志(static unsigned char status)的宏值#define OK 1#define ERROR 0extern void Delay_1ms(unsigned int ms);//函数的返回值表示读取数据是否成功OK 表示成功ERROR 表示失败extern unsigned char DHT11_ReadTempAndHumi(void);#endif/*****************************************************************************/ /*****************************************************************************/二、/*****************************************************************************/ /*****************************************************************************/ /*****************************************************************************/ //文件名是dht11.c#include "dht11.h"#include <reg52.h>//请根据自己的dht11 接的IO 口来改动位定义sbit dht11 = P2^0;//防止在与硬件通信时发生死循环的计数范围#define NUMBER 20#define SIZE 5static unsigned char status;//存放五字节数据的数组static unsigned char value_array[SIZE];/*可在其他的文件引用温湿度值,实际是温度的整数的10 倍如dht11 读回的温度是26,则temp_value = 260, 湿度同理*/int temp_value, humi_value;static unsigned char ReadValue(void);extern void Delay_1ms(unsigned int ms){unsigned int x, y;for(x = ms; x > 0; x--){for(y = 124; y > 0; y--);}}static void DHT11_Delay_10us(void){unsigned char i;i--;i--;i--;i--;i--;i--;}/*读一个字节的数据*/static unsigned char DHT11_ReadValue(void){unsigned char count, value = 0, i;status = OK; //设定标志为正常状态for(i = 8; i > 0; i--){//高位在先value<<= 1;count = 0;//每一位数据前会有一个50us 的低电平时间.等待50us 低电平结束while(dht11 == 0 && count++ < NUMBER);if(count>= NUMBER){} status = ERROR;return0;//设定错误标志//函数执行过程发生错误就退出函数}//26-28us 的高电平表示该位是0,为70us 高电平表该位1 DHT11_Delay_10us();DHT11_Delay_10us();DHT11_Delay_10us();//延时30us 后检测数据线是否还是高电平if(dht11 != 0){//进入这里表示该位是1value++;//等待剩余(约40us)的高电平结束while(dht11 != 0 && count++ < NUMBER){dht11 = 1;}if(count>= NUMBER){status = ERROR; //设定错误标志return 0;}}}return(value);//读温度和湿度函数，读一次的数据,共五字节，读出成功函数返回OK, 错误返回ERROR extern unsigned char DHT11_ReadTempAndHumi(void){unsigned char i = 0, check_value = 0,count = 0;EA = 0;dht11 = 0; //拉低数据线大于18ms 发送开始信号Delay_1ms(20); //需大于18 毫秒dht11 = 1; //释放数据线,用于检测低电平的应答信号//延时20-40us,等待一段时间后检测应答信号,应答信号是从机拉低数据线80usDHT11_Delay_10us();DHT11_Delay_10us();DHT11_Delay_10us();DHT11_Delay_10us();if(dht11 != 0) //检测应答信号,应答信号是低电平{//没应答信号EA = 1;returnERROR;}else{//有应答信号while(dht11 == 0 && count++ < NUMBER); //等待应答信号结束if(count>= NUMBER) //检测计数器是否超过了设定的范围{dht11 = 1;EA = 1;returnERROR; //读数据出错,退出函数}count = 0;dht11 = 1;//释放数据线//应答信号后会有一个80us 的高电平，等待高电平结束while(dht11 != 0 && count++ < NUMBER);if(count>= NUMBER){dht11 = 1;EA = 1;returnERROR; //退出函数}//读出湿.温度值for(i = 0; i < SIZE; i++){value_array[i] = DHT11_ReadValue();if(status== ERROR)//调用ReadValue()读数据出错会设定status 为ERROR {dht11 = 1;EA = 1;returnERROR;}//读出的最后一个值是校验值不需加上去if(i!= SIZE -1){//读出的五字节数据中的前四字节数据和等于第五字节数据表示成功check_value += value_array[i];}}//end for//在没用发生函数调用失败时进行校验if(check_value == value_array[SIZE - 1]){//将温湿度扩大10 倍方便分离出每一位humi_value= value_array[0] * 10;temp_value= value_array[2] *10;dht11 = 1;EA = 1;} }}else{}returnOK;//校验数据出错EA = 1;returnERROR;//正确的读出dht11 输出的数据/*****************************************************************************/ /*****************************************************************************/ /*****************************************************************************/。
DHT11中文说明书
数字温湿度传感器DHT11►相对湿度和温度测量►全部校准，数字输出►卓越的长期稳定性►无需额外部件►超长的信号传输距离►超低能耗►4 引脚安装►完全互换DHT11产品概述DHT11数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传感器。
它应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性与卓越的长期稳定性。
传感器包括一个电阻式感湿元件和一个NTC测温元件，并与一个高性能8位单片机相连接。
因此该产品具有品质卓越、超快响应、抗干扰能力强、性价比极高等优点。
每个DHT11传感器都在极为精确的湿度校验室中进行校准。
校准系数以程序的形式储存在OTP内存中，传感器内部在检测信号的处理过程中要调用这些校准系数。
单线制串行接口，使系统集成变得简易快捷。
超小的体积、极低的功耗，信号传输距离可达20米以上，使其成为各类应用甚至最为苛刻的应用场合的最佳选则。
产品为 4 针单排引脚封装。
连接方便，特殊封装形式可根据用户需求而提供。
应用领域►暖通空调►测试及检测设备►汽车►数据记录器►消费品►自动控制►气象站►家电►湿度调节器►医疗►除湿器订货信息型号测量范围测湿精度测温精度分辨力封装DHT11 20－90％RH 0－50℃±5％RH ±2℃ 1 4针单排直插1、传感器性能说明参数条件Min Typ Max 单位湿度分辨率 1 1 1 %RH16 Bit重复性±1 %RH 精度25℃±4 %RH 0－50℃±5 %RH 互换性可完全互换量程范围0℃30 90 %RH25℃20 90 %RH50℃20 80 %RH 响应时间1/e(63%)25℃，6 10 15 S1m/s 空气迟滞±1 %RH 长期稳定性典型值±1 %RH/yr 温度分辨率 1 1 1 ℃16 16 16 Bit重复性±1 ℃精度±1 ±2 ℃量程范围0 50 ℃响应时间1/e(63%) 6 30 S2、接口说明建议连接线长度短于20米时用5K上拉电阻,大于20米时根据实际情况使用合适的上拉电阻3、电源引脚DHT11的供电电压为3－5.5V。
dht11的c语言程序
＃include〈reg51。
h〉＃define uint unsigned int#define uchar unsigned charsbit TRH = P1^0;//温湿度传感器DHT11数据接入uchar str[]={0，0，0，0,0，0，0，0｝;uint TH，TL,RH,RL，CK;uint THc,TLc，RHc，RLc,CKc;uint xh,sum；// void delay（uchar s) //延时10us// ｛// uchar v;// for(；s>0;s—-）// for（v=25；v〉0；v--）;// ｝void delay(uchar b) //误差0us{unsigned char a;for（；b〉0；b——）for（a=2;a>0;a—-)；}//void delay1( ）// 延时20ms//{//uchar x，y,z;//for(x=15;x〉0；x-—)//for（y=4；y〉0;y—-）//for（z=248；z〉0；z——)；//｝void delay1（uchar c) //误差0us{unsigned char a，b;for（；c>0;c——)for（b=142；b〉0；b—-）for（a=2；a>0；a——）；｝void delay2（）//数码管显示用的延时｛uchar l，j,k；for（l=2；l〉0；l-—）for（j=4；j〉0；j——）for（k=100；k>0；k—-)；｝void start(){ TRH=1；delay（2）；TRH=0; //主机拉低18msdelay1（20）；TRH=1；//DATA总线由上拉电阻拉高主机延时20delay(3）;}uchar receive（)｛uchar i,temp；xh=0；while（TRH）；for（i=0；i<8;i++）｛while(！TRH）；delay（3）；if（TRH）｛temp=1;while(TRH)；}elsetemp=0；xh〈〈=1；xh｜=temp；｝return （xh）;｝void display（）｛uchar a[]=｛0xC0，0xF9，0xA4，0xB0，0x99,0x92,0x82，0xF8，0x80，0x90｝；uchar m，n,s，i;m= str［3]；//数码管显示部分n= str［4］；s= str［5］；while（1）{for（i=0;i〈10;i++）｛if(m==i)m=a［i］;}P0=m;P2=0x10;delay2（）；for(i=0；i〈10;i++）{ if(n==i）n=a［i］;}P0=n-0X80;P2=0x20；delay2（）；for（i=0;i〈10;i++){ if（s==i)s=a[i］;}P0=s；P2=0x40；delay2（);P0=0X9C;P2=0x80；delay2（）;｝}void main(）｛while（1）{start（）；TRH=1；// 读取数据并写入指令if(!TRH）{while(！TRH); //判断DHT11发出80us 的低电平响应信号是否结束while(TRH）；delay(8）；RHc = receive(）；//数据接收状态RLc = receive(）;THc = receive(）；TLc = receive（）；CKc = receive（）；}TRH=1；sum=(RHc+RLc+THc+TLc）；//数据校验if（sum==CKc){ RH = RHc；RL = RLc；TH= THc；TL = TLc;CK = CKc;str［0] =RH/10；//湿度整数部分str[1] =RH％10；str［2］= RL/10 ;str［3］= TH/10；//温度整数部分str[4］= TH%10；str[5] = TL/10；｝display（）；｝}。
数字温湿度传感器DHT11详解及例程利用串口显示
数字温湿度传感器DHT111、概述DHTxx 系列数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传感器。
它应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性与卓越的长期稳定性。
传感器包括一个电阻式测湿元件和一个NTC测温元件，并与一个高性能8位单片机相连接。
因此，该产品具有品质卓越、超快响应、抗干扰能力强、性价比极高等优点。
每个DHTxx传感器都在极为精确的湿度校验室中进行校准。
校准系数以程序的形式储存在OTP内存中，传感器内部在检测信号的处理过程中要调用这些校准系数。
单线制串行输出接口，使系统集成变得简易快捷。
超小的体积、极低的功耗，使其成为各类应用甚至最为苛刻的应用场合的最佳选则。
本产品为 4 针单排引脚封装，特殊封装形式可根据用户需求而提供。
２、产品特性湿温度传感器的一体化结构能相对的同时对相对湿度和温度进行测量。
数字信号输出，从而减少用户信号的预处理负担。
单总线结构输出有效的节省用户控制器的I/O口资源。
并且，不需要额外电器元件。
独特的单总数据传输线协议使得读取传感器的数据更加便捷。
全部校准。
编码方式为8位二进制数。
40bit 二进制数据输出。
其中湿度整数部分占1Byte，小数部分1Byte；温度整数部分1Byte，小数部分1Byte。
其中，湿度为高16位。
最后1Byte为校验和。
卓越的长期稳定性，超低功耗。
4引脚安装，超小尺寸。
各型号管脚完全可以互换。
测量湿度范围从20％RH到90％RH；测量温度范围从0℃到50℃。
适用范围包括恒湿控制，消费家电类产品，温湿度计等领域。
３、外型与引脚排列引脚说明：Vcc 正电源Dout 输出NC 空脚GND 地- 1 -图3.0 DHT外型及管脚4、详细引脚说明：传感器管脚方向识别：正面（有通气孔的一面）看过去，从左到右依次为1、2、3、4脚。
电源引脚，DHTxx的供电电压为 3.5~5.5V。
传感器上电后，要等待1s 以越过不稳定状态在此期间不要发送任何指令。
温湿度模块 DHT11 产品手册说明书
温湿度模块DHT11产品手册更多详情请登陆：湿元件和一个NTC测温元件，并与一个高性能8位单片机相连接。
他相关湿度检测控制。
引脚说明1、VDD 供电3.3～5.5V DC2、DATA 串行数据，单总线3、NC 空脚4、GND 接地，电源负极一、产品概述DHT11数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传感器。
它应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性与卓越的长期稳定性。
传感器包括一个电容式感二、应用范围暖通空调、除湿器、农业、冷链仓储、测试及检测设备、消费品、汽车、自动控制、数据记录器、气象站、家电、湿度调节器、医疗、其三、产品亮点成本低、长期稳定、相对湿度和温度测量、品质卓越、超快响应、抗干扰能力强、超长的信号传输距离、数字信号输出、精确校准。
四、外形尺寸（单位：mm ）图1产品尺寸图五、产品参数5.1相对湿度表1相对湿度性能表5.2温度表2温度性能表5.3电气特性表3电气特性[1]此精度为出厂时检验时，传感器在25℃和5V，条件下测试的精度指标，其不包括迟滞和非线性，且只适合非冷凝环境。
[2]在25℃和1m/s气流的条件下，达到一阶响应63%所需要的时间。
[3]在挥发性有机混合物中数值可能会高一些。
见说明书应用储存信息。
六、典型电路图2DHT11典型电路图微处理器与DHT11的连接典型应用电路如上图（图2）所示，DATA上拉后与微处理器的I/O端口相连。
1、典型应用电路中建议连接线长度短于5m时用4.7K上拉电阻，大于5m时根据实际情况降低上拉电阻的阻值。
2、使用3.3V电压供电时连接线尽量短，接线过长会导致传感器供电不足，造成测量偏差。
3、每次读出的温湿度数值是上一次测量的结果，欲获取实时数据,需连续读取2次，但不建议连续多次读取传感器，每次读取传感器间隔大于2秒即可获得准确的数据。
4、电源部分如有波动，会影响到温度。
如使用开关电源，温度就会跳动。

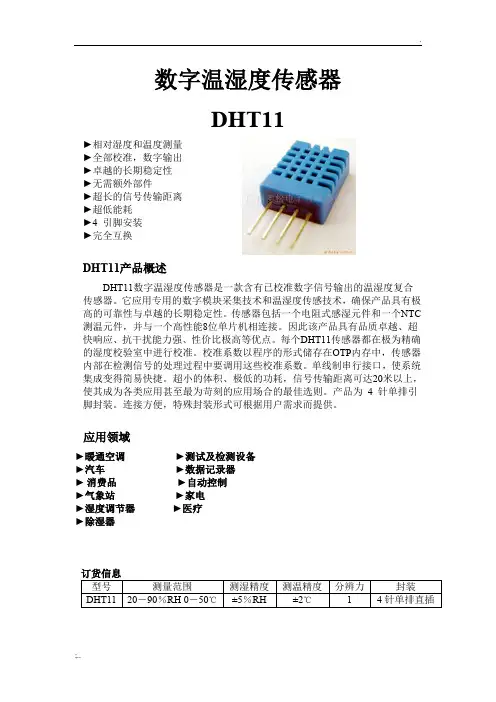

DHT11中文说明书 (2)
数字温湿度传感器DHT11►相对湿度和温度测量►全部校准，数字输出►卓越的长期稳定性►无需额外部件►超长的信号传输距离►超低能耗►4 引脚安装►完全互换DHT11产品概述DHT11数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传感器。
它应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性与卓越的长期稳定性。
传感器包括一个电阻式感湿元件和一个NTC测温元件，并与一个高性能8位单片机相连接。
因此该产品具有品质卓越、超快响应、抗干扰能力强、性价比极高等优点。
每个DHT11传感器都在极为精确的湿度校验室中进行校准。
校准系数以程序的形式储存在OTP内存中，传感器内部在检测信号的处理过程中要调用这些校准系数。
单线制串行接口，使系统集成变得简易快捷。
超小的体积、极低的功耗，信号传输距离可达20米以上，使其成为各类应用甚至最为苛刻的应用场合的最佳选则。
产品为 4 针单排引脚封装。
连接方便，特殊封装形式可根据用户需求而提供。
应用领域►暖通空调►测试及检测设备►汽车►数据记录器►消费品►自动控制►气象站►家电►湿度调节器►医疗►除湿器订货信息型号测量范围测湿精度测温精度分辨力封装DHT11 20－90％RH 0－50℃±5％RH ±2℃ 1 4针单排直插1、传感器性能说明参数条件Min Typ Max 单位湿度分辨率 1 1 1 %RH16 Bit重复性±1 %RH 精度25℃±4 %RH 0－50℃±5 %RH 互换性可完全互换量程范围0℃30 90 %RH25℃20 90 %RH50℃20 80 %RH 响应时间1/e(63%)25℃，6 10 15 S1m/s 空气迟滞±1 %RH 长期稳定性典型值±1 %RH/yr 温度分辨率 1 1 1 ℃16 16 16 Bit重复性±1 ℃精度±1 ±2 ℃量程范围0 50 ℃响应时间1/e(63%) 6 30 S2、接口说明建议连接线长度短于20米时用5K上拉电阻,大于20米时根据实际情况使用合适的上拉电阻3、电源引脚DHT11的供电电压为3－5.5V。
DHT11中文说明书
数字温湿度传感器DHT11►相对湿度和温度测量►全部校准，数字输出►卓越的长期稳定性►无需额外部件►超长的信号传输距离►超低能耗►4 引脚安装►完全互换DHT11产品概述DHT11数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传感器。
它应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性与卓越的长期稳定性。
传感器包括一个电阻式感湿元件和一个NTC测温元件，并与一个高性能8位单片机相连接。
因此该产品具有品质卓越、超快响应、抗干扰能力强、性价比极高等优点。
每个DHT11传感器都在极为精确的湿度校验室中进行校准。
校准系数以程序的形式储存在OTP内存中，传感器内部在检测信号的处理过程中要调用这些校准系数。
单线制串行接口，使系统集成变得简易快捷。
超小的体积、极低的功耗，信号传输距离可达20米以上，使其成为各类应用甚至最为苛刻的应用场合的最佳选则。
产品为 4 针单排引脚封装。
连接方便，特殊封装形式可根据用户需求而提供。
应用领域►暖通空调►测试及检测设备►汽车►数据记录器►消费品►自动控制►气象站►家电►湿度调节器►医疗►除湿器订货信息型号测量范围测湿精度测温精度分辨力封装DHT11 20－90％RH 0－50℃±5％RH ±2℃ 1 4针单排直插1、传感器性能说明参数条件Min Typ Max 单位湿度分辨率 1 1 1 %RH16 Bit重复性±1 %RH 精度25℃±4 %RH 0－50℃±5 %RH 互换性可完全互换量程范围0℃30 90 %RH25℃20 90 %RH50℃20 80 %RH 响应时间1/e(63%)25℃，6 10 15 S1m/s 空气迟滞±1 %RH 长期稳定性典型值±1 %RH/yr 温度分辨率 1 1 1 ℃16 16 16 Bit重复性±1 ℃精度±1 ±2 ℃量程范围0 50 ℃响应时间1/e(63%) 6 30 S2、接口说明建议连接线长度短于20米时用5K上拉电阻,大于20米时根据实际情况使用合适的上拉电阻3、电源引脚DHT11的供电电压为3－5.5V。
dht11技术参数
dht11技术参数DHT11技术参数DHT11是一种数字温湿度传感器，广泛应用于各种领域，如气象观测、室内环境监测等。
它具有高精度、快速响应、稳定性强等特点，因此备受青睐。
下面将介绍DHT11的技术参数，以便更好地了解和使用这一传感器。
1. 温度测量范围：DHT11的温度测量范围为0°C至50°C，精度为±2°C。
这意味着在这个范围内，DHT11可以提供较为准确的温度测量结果，适用于大多数常见的温度监测需求。
2. 湿度测量范围：DHT11的湿度测量范围为20%RH至90%RH，精度为±5%RH。
虽然相比于温度测量精度稍低，但在大多数情况下仍能够满足湿度监测的要求。
3. 工作电压：DHT11的工作电压范围为3.3V至5.5V，这使得它可以与各种微控制器或单片机进行连接，提供便利的接口和数据采集。
4. 信号输出：DHT11采用单总线数字信号输出，通过一根数据线即可完成温湿度数据的传输。
这种设计简单而有效，适用于各种应用场景。
5. 响应时间：DHT11的响应时间很快，一般在2秒左右即可完成一次温湿度数据的采集和输出。
这对于需要实时监测的应用非常重要。
6. 尺寸：DHT11体积小巧，尺寸为12mm × 15.5mm × 5.5mm，重量仅约1克。
这使得它可以轻松集成到各种设备中，不会占用太多空间。
7. 长期稳定性：DHT11具有较好的长期稳定性，不易受外界环境影响，保证了持续准确的温湿度监测数据。
总的来说，DHT11作为一款性能优良的数字温湿度传感器，在各种应用场景中均有广泛的用途。
通过了解其技术参数，我们可以更好地选择和使用这一传感器，为我们的项目带来更准确、稳定的温湿度监测数据。
希望以上介绍对您有所帮助，谢谢阅读！。
dht11使用手册
dht11使用手册
（原创版）
目录
1.DHT11 简介
2.DHT11 的功能
3.DHT11 的使用方法
4.DHT11 的优点和局限性
5.DHT11 的应用领域
正文
一、DHT11 简介
DHT11 是一款基于单片机技术的温湿度传感器，具有体积小、精度高、响应速度快等特点。
它可以实时监测环境温度和湿度，并将检测到的数据通过数字信号输出，便于后端处理。
二、DHT11 的功能
1.实时监测环境温度：DHT11 可以实时测量环境温度，并将温度值以数字信号输出。
2.实时监测环境湿度：DHT11 可以实时测量环境湿度，并将湿度值以数字信号输出。
3.数字信号输出：DHT11 采用数字信号输出，方便后端处理和分析数据。
三、DHT11 的使用方法
1.连接电路：根据电路图连接 DHT11 的 VCC、GND、DATA 等引脚。
2.上传程序：将编写好的程序上传至单片机，启动 DHT11 的温湿度检测功能。
3.数据接收与处理：通过单片机接收 DHT11 输出的数字信号，并进行数据处理和分析。
四、DHT11 的优点和局限性
1.优点：体积小、精度高、响应速度快、使用简便、成本低。
2.局限性：抗干扰能力较弱，受环境影响较大，不能应用于高温高湿环境。
五、DHT11 的应用领域
1.智能家居：实时监测室内温湿度，调节空调、加湿器等设备。
2.农业生产：监测温室大棚内温湿度，调节通风、灌溉等措施。
3.医疗保健：监测病房、手术室等场所的温湿度，为患者提供舒适的环境。
DHT11 温湿度传感器说明书
DHT11说明书温湿度传感器●具有抗冲击性及电气性能优良●完全标定●数字输出，单总线通讯●优异的长期稳定性●响应迅速、恢复时间快、抗干扰能力强产品简述DHT11是一款含有已校准数字信号输出的温湿度复合传感器，采用了自主研发的集成式数字温湿度元件，应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性与卓越的长期稳定性。
DHT11传感器内包含一个温湿度测量元件和一个高性能MCU。
应用范围DHT11温湿度传感器可以应用于农业、家电、汽车、气象、医疗等领域，如暖通空调、除湿机、冷链仓储、测试及检测设备、数据记录仪、湿度调节系统、医疗等。
图1.DHT11温湿度传感器1.传感器性能1.1相对湿度表1.湿度特性表参数测试条件最小典型最大单位量程范围附加说明15-95%RH精度2--±5%RH重复性--±1-%RH互换性-完全互换响应时间3τ（63%）-<6-s迟滞--±0.3-%RH漂移4典型值-<0.5-%RH/yr 1.2电气特性表2.电气特性表符号参数测试条件最小典型最大单位VCC供电电压- 3.35 5.5VI平均电流5休眠-60-µA 测量-1000-µAV OL低电平输出电压I L6=5mA0-300mVV OH高电平输出电压Rp<25kΩ0.9*VCC-VCC VV IL低电平输入电压下降0-0.3VV IH高电平输入电压上升0.7-VCC VRp上拉电阻7VCC=5V1 4.7100kΩT S采样周期-2--s实际使用中的一些特性如功耗、输入和输出的高、低电平电压等都取决于供电电压。
在使用传感器时，要使系统获得鲁棒性，请确保各参数在表2所给出的范围内。
1正常工作范围：8~85%RH，超出此范围，传感器读数会有偏差（在90%RH湿度下60小时后，漂移＞3%RH）。
工作范围进一步限定在-20~60℃。
2此精度为传感器出厂检验时，在25℃、VCC=5V条件下的测试精度。
DHT11指导手册说明书
DHT11指导手册说明书一、产品概述1. 温度测量范围：0℃～50℃2. 湿度测量范围：20%RH～90%RH3. 温度测量精度：±2℃4. 湿度测量精度：±5%RH5. 响应时间：≤1秒6. 工作电压：3.3V～5.5V二、产品外观及接线方法1. VCC：电源正极（3.3V～5.5V）2. GND：电源负极3. OUT：数字信号输出接线方法如下：1. 将DHT11的VCC引脚连接至电源正极。
2. 将DHT11的GND引脚连接至电源负极。
3. 将DHT11的OUT引脚连接至您的控制器（如单片机）的数字输入端口。
三、使用注意事项1. 在使用DHT11前，请确保电源电压在规定范围内，以免损坏传感器。
2. 为了提高测量精度，请在安装DHT11时，避免将其暴露在直射阳光下，并保持传感器周围通风良好。
3. DHT11的OUT引脚输出的是数字信号，请确保控制器端的输入端口兼容数字信号。
4. 在长时间运行过程中，请定期检查DHT11的连接线是否牢固，防止因线缆松动导致的测量数据不准确。
DHT11指导手册说明书四、编程与通信协议1. 初始化：在开始通信前，请确保DHT11已经上电，并将控制器的输入端口设置为输入模式。
2. 开始信号：主机（控制器）将数据线拉低至少18毫秒，然后拉高，以唤醒DHT11。
3. DHT11响应：DHT11在检测到开始信号后，会拉低数据线80微秒，作为响应信号，随后拉高数据线80微秒，准备发送数据。
4. 数据接收：DHT11以每bit 50微秒的低电平表示“0”，以每bit 2628微秒的低电平后跟随70微秒的高电平表示“1”。
数据传输顺序为：湿度整数、湿度小数、温度整数、温度小数、校验和。
5. 校验和计算：校验和是前四个字节的简单累加，用于验证数据传输的正确性。
6. 编程示例：下面是一个简单的伪代码示例，用于读取DHT11的数据： void setup() {pinMode(DHT11_PIN, INPUT);}void loop() {int humidity = readDHT11Humidity();int temperature = readDHT11Temperature();// 处理温湿度数据}int readDHT11Humidity() {// 发送开始信号// 接收数据// 返回湿度值}int readDHT11Temperature() {// 发送开始信号// 接收数据// 返回温度值}五、安装与调试1. 安装位置：选择一个适合的环境进行安装，避免高温、高湿或直射阳光的地方，以确保测量准确性。
