驰骋工作流引擎表单设计器操作办法
驰骋工作流引擎-表单引擎概述
开源驰骋流程引擎-ccbpm系列讲座
本章节学习内容
什么是表单。
表单设计的方式有哪些。 表单的运行原理：表单解析执行器 。 表单数据的存储。
什么是表单
定义：驰骋的自由表单就是随心所欲的在画布上自己定义表单， 设计的表单所见即所得，我们把这样的表单成为自由表单。
表单的设计方式
两种设计模式：傻瓜表单设计器，自由表单设计器。 三种展现方式：傻瓜表单、自由表单、手机表单。 表单设计器以映射思想为核心。所说的映射业务规则对字段， 操作方法，界面展现，操作行为的描述。 表单设计者认为事物的业务规则与操作模式都是可以被抽象出 来的，并且把其封装并实现。 但是并不是所有的业务规则都有 价值去抽象，是否有价值去抽象并封装是应用的范围与实现的 代价。 由以上两个理论为指导，把界面所有的元素的描述，业务规则 的描述以对象的形式为描述。 CcBPM 自由表单设计器不一定满足所有的数据采集与数据展现 格式，但是可以解决对数据库操作层面的绝大多数需求。 用户可根据自己的需要选择其中的一种表单的工作方式。
设计理论基础：驰骋表单是采用了关系数据库为基础存储的模 式，这种格式可扩展性、移植性比较好。 驰骋表单=表单模版+ 表单设计器+各种形式的表单解析执行器。 驰骋表单工作原理：目前流行的表单设计器有两种思路，第一 种基于文件的作为展现与存储介质，创建一个表单需要首先创 建一个文件比如 .jsp,.aspx,php 或者自定义格式的文件。第 二种基于关系性数据库的他的业务操作模式、表单元素都以格 式化的方式存储到数据表里，不依赖于任何文件。这两种都有 自己的优缺点，对于后者来说，我们认为扩展性、移植性、跨 平台工作更好一些，驰骋表单采用的第二种方案。
驰骋工作流引擎表单设计器操作手册-34页word资料
驰骋表单设计器操作说明书济南驰骋信息技术有限公司2019年8月修订目录1总体说明 (4)1.1前言(必读) (4)1.2一种存储格式(同一个表单) (5)1.3两种表单设计器(同一个表单) (5)1.3.1傻瓜表单设计器 (5)1.3.2自由表单设计器 (5)1.4 三种展现方式(同一个表单) (6)1.4.1傻瓜表单 (6)1.4.2自由表单 (6)1.4.3手机表单 (6)1.5自由表单设计器预览 (6)1.6傻瓜表单设计器预览 (6)1.7表单样本 (6)企业基本情况 (6)财务负责人简历 (6)从表导入导出 (6)多表头从表 (7)从表的卡片表现形式 (7)1.8全局变量说明 (7)2调用API (7)2.1与工作流程引擎API (7)2.2与应用操作的API (7)3自由表单的工具箱 (8)3.1装饰类的对象： (8)3.1.1线 (8)3.1.2标签 (9)3.1.3装饰图片 (9)3.2数据类对象： (9)文本框, 日期时间框, 选择框, bool类型控件. (9)下拉框枚举类型 (10)下拉框(表/视图) ............................................................................. 错误！未定义书签。
单选按钮 (10)单个表单附件 (11)多表单附件 (11)图片附件 (11)从表(从表) (12)一对多的关系表 (13)一对多多关系表 (13)隐藏字段 (13)3.3功能类 (13)3.3.1按钮 (13)3.3.2鼠标 (14)3.3.3选择 (14)3.3.4超连接 (14)4表单设计器功能 (15)4.1属性： (15)4.2保存： (15)4.3预览： (15)4.4导出： (15)4.5导入 (15)从ccflow网站上导入： (15)从本机导入： (15)从节点表单导入： (15)从流程表单导入： (16)4.6全选 (16)4.7复制 (16)4.8粘贴 (16)4.9对齐方式按钮 (16)4.10删除 (16)4.11撤消 (16)4.12恢复 (16)4.13加粗 (17)4.14斜体 (17)4.15删除线 (17)4.16增益 (17)4.17减益 (17)4.18调色版 (17)4.19表单事件 (17)事件类型: (17)页面装载前 (18)页面装载后 (18)保存前 (18)保存后 (18)5字段扩展设置 (18)5.0 表单装载前数据填充 (18)5.1数据获取 (19)方式1：本表单中数据计算 (19)方式2：利用SQL自动填充 (19)方式3：本表单中外键列。
ruoyi-activiti 用法
ruoyi-activiti 用法RuoyiActiviti是一个基于开源流程引擎Activiti的快速开发平台。
它提供了一组功能强大的工具和组件，可以帮助开发人员更轻松地构建和管理企业级工作流应用程序。
本文将一步一步回答有关RuoyiActiviti的用法问题，并解释其在企业应用开发中的重要性。
第一步：什么是RuoyiActiviti？RuoyiActiviti是一个基于Activiti流程引擎的平台，它使用了一系列的快速开发工具和组件，帮助开发人员更加高效地构建和管理企业级工作流应用程序。
通过使用RuoyiActiviti，开发人员可以轻松地创建、部署和管理各种类型的工作流，从而提高企业内部工作流程的效率和可靠性。
第二步：RuoyiActiviti的主要功能是什么？RuoyiActiviti提供了一系列的功能和工具，帮助开发人员更轻松地构建和管理工作流应用。
它的主要功能包括：1. 流程设计器：提供了一个直观的图形界面，用于绘制和设计工作流程，包括各种任务、条件和流程间的关系。
2. 流程引擎：使用Activiti的流程引擎，执行和管理工作流程的运行时。
它负责处理工作流程中的任务分配、流程状态追踪和执行流控制等功能。
3. 表单设计器：帮助开发人员设计和创建工作流程所需的各种表单，包括任务表单、流程启动表单和用户任务表单等。
4. 日志和监控：提供了实时的流程监控和日志记录功能，帮助开发人员及时了解工作流程的状态和执行情况。
5. 流程部署：提供了便捷的流程部署工具，可以将工作流程部署到目标环境，并管理不同版本的工作流程。
第三步：如何使用RuoyiActiviti开发企业应用？使用RuoyiActiviti开发企业应用的一般流程包括以下几个步骤：1. 环境准备：首先，需要安装并配置RuoyiActiviti平台，包括安装依赖环境（如JDK、MySQL等）和部署RuoyiActiviti应用程序。
2. 工作流设计：使用RuoyiActiviti提供的流程设计器，根据实际需求设计和绘制工作流程图。
关于驰骋工作流引擎ccflow的评估中的一些问题答复
关于厦门的朋友对驰骋工作流引擎的评估若干问题答复1. 需要把代码集成，组织结构集成. 如何处理？RE:1.驰骋工作流引擎、流程快速开发平台可以支持多租户集团模式、支持集团单机版模式，支持中间件模式。
2.如果想把ccflow,jflow集成到您的开发框架里，需要两个步骤，代码集成与组织结构集成。
3.代码集成就是把ccflow,jflow的前台与后台分别合并到您的代码库里。
Ccflow,jflow的后台依赖较少，结构简单。
前台只有一个目录，代码都是开放的，直接合并就可以。
4.组织机构集成步骤的原理是，把ccflow,jflow的5个组织机构表删除掉，创建结构一样的视图就可以完成了。
详细信息请参考在线操作手册：5.组织机构的集成http://ccbpm.mydoc.io/?t=15928包括.net版本的ccflow java版本jflow.通用。
2. 一个流程跑到指定的节点，需要启动另外一个流程，如何启动的？如何配置？Re:1.在驰骋BPM中我们称为父子流程。
2.一个节点上可以启动多个流程模版，比如：在项目实施流程中的一个节点可以吊起催款流程，也可以吊起采购原材料流程。
3.父子流程分为两类，一类是一个流程只能启动多次的，比如：工程类的项目，催款流程，购买原材料流程。
实验室管理系统中的采样流程，分析流程，我们把这样的称为父子流程。
4.另外一类是只能启动一次的，比如：再一个集团应用中，每个子公司的一条报销流程运行到指定的节点后，根据一定的条件需要到集团财务部审批，子公司的流程我们称为父流程，集团的流程，我们称为子流程。
但是这个集团的子流程只能启动一次相对于这个流程实例来说，我们把这样的流程称为延续流程。
3. 表单两个字段用户大类，用户小类如何实现联动选择下拉框？RE:1.这个模式我们称为表单的级联下拉框。
2.我们的demo库里有这样的demo., 如下图：3.4.数据源的获取支持多种模式，如下图：5.6.你只要会sql,会使用js,就可以快速的配置实现这样的效果。
驰骋工作流引擎-用户手册(管理员)
2.3表单设计充分利用表单设计功能，您可以满足多种类型的客户需求的表单样式。
从数据格式上说：在节点上点右键，就出现如下节点属性：在节点上右键=》岗位2.3.3设计单据文书在节点的属性里面可以看到它。
审核节点：<C.ND002.Note>地方就是加“C.”表示它是审核节点数据。
特殊用法：在不同的场合下，对字段的输出有不同的要求。
以下是输出金额字段。
金额类型：<ND1001.jiekuanjie> 输出事例：200.1201 //<ND1001.jiekuanjie.RMB> 输出事例：200.12<ND1001.jiekuanjie.RMBDX> 输出事例：贰佰零壹角贰分日期类型:2.4.1运行流程此功能，能够帮助您快速的完成测试，流程的用户输出出来，让你选择用户登陆。
直接进入系统后，步的进入在启动流程了。
流程检查此功能能够帮助您检查您设计的流程是否符合要求，从而提高了您的设计与测试效率，如果不符合要求系统会以红字提示，您可以很快的发现错误，并修正它。
当前人员能够发起流程,点其中的一个流程就可以出现如下流程处理，如下图。
您填写完每个项目后，可以点底部的附件，添加附件。
点配件填写明细表。
因为下一个步骤有多个人可以去处理，如果您只想指定特定的人去处理，您可以执行分配工作。
只有被分配人才能看到、处理您的工作。
您的分配信息系统会自动记录下来，如果下一次在运行到这里，系统会按照您上次分配的结果进行处理，这叫分配工作的智能投在途工作：就是我参与的工作，但是还没有完成的工作。
您都可以在在途工作中查询出来。
说明：在在途工作您可以查看此工作运行的情况，如果您发送的工作接受人还没有处理，您就可以撤消发送。
如果不同意，就可以退回，点退回按钮，出现如下界面。
点完成按钮就可以完成退回，您可以退回到流程经过的任意步骤。
转发就是当前的工作转交给另外的人去处理，转发的范围就是您单位或者科室内部的人点查询按钮，就是执行对此节点的数据，如下图：就查询出来部门负责人审核的节点，点工作报告就可以查看此流程的详细信息。

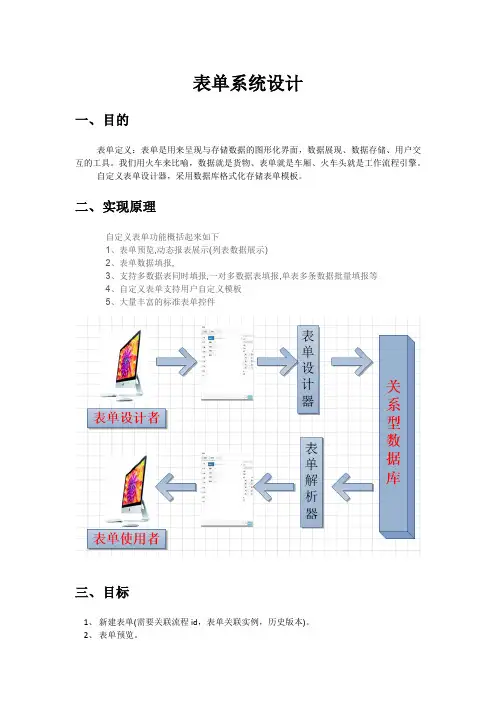

工作流表单引擎系统
