STAR NX500票据打印机使用说明
NX-500工厂内部资料手册
按住直到打印头动作， 否则无效
关机状态下，手动把打印头推到最 左端，进纸调节杆拉到下面，间 距调杆拉到最上面，按住【装纸 /退纸】键、【跳行】键、【联 机】键同时开机，等待3秒。 退出升级模式：关机。
【联机】灯不停闪烁，进入 打印机升级模式。
间隙调整方法
1、将上壳[1]取下。 2、齿条取下下。 3、利用小钳子把金属档片除
下。用手指压下字车，然后 除 下金属档片。 如果金属档片难以除下： 先将钩“A”压下从而脱离卡片的 正方形洞。 4、安装齿条。 5、设置调节杆[1]调至一档。 6、插入厚度计[4]量度打印头[5]与 滚轴[6]之间隙。
2、打印头线圈测量
当打印机字发生缺针时，拆下打印头， 确认打印针没有折断。用直流电压表测量打 印头连接件的“接地脚”与每一个“带数字 的脚”之间的电阻。如下图所示。线圈标准 电阻为17欧姆或23欧姆，如果电阻值无穷大 即开路，或电阻值接近零，即短路，则判定 线圈烧毁。
打印头线圈测量
当打印头出现缺划时，除检查主板与打 印头之外，还要检查打印电缆，打印头电缆 与字车架长久摩擦而造成头缆破损，插脚之 间短路的，都会造成烧毁打印头。当发生打 印头线圈烧毁时请详细检明原因，切不可就 更换打印头试机。
3.安装（更换）盒式色带
将字车拨到打印机最左侧，如下图所示
打印机右侧调节杆拨到最高，如图所示
取出盒式色带，按下图所示方向转动色带旋 钮2至3周，将色带拧紧
按下图所示，将盒式色带上部固定点按箭头 方向插入机架中，然后按图中下部 箭头方
向转动盒式色带下部，直至盒式色带完全进 入机架。
再次转动色带旋钮，将色带拧紧。也可以缓 慢左右移动打印头，色带会自动拉紧。最后 请安好透明盖板，打印机色带就安装完成了。
票据打印机使用说明
第一章 性能指标
1． 打印方法： 九针列式双向打印
2． 打印密度：
42CPL-210( 全点)/420(半点) 40CPL-200(全点)/400(半点)
3． 有效打印宽度：42CPL-42(7×7)/35(5×7) 40CPL-40(7×7)/33(5×7)
4． 打印速度：
本打印机具有逻辑搜索功能，可以显著提高整体 打印速度。
16．打印机可靠性：900 万行(MCBF). 使用条件：必须使用厂家指定的打印纸、打印内容和指定色带的 情况下才能保证该使用寿命。
17．环境适应 ： 工作温度：5-40℃， 相对湿度：10-80% 储存温度：-20-60℃，相对湿度：10-90%
18．产品型号：
表 1-18-1 产品型号列表
类
型号
选择切纸方式及切纸送纸
传送状态
4
GS z 0 t1 t2 FS ！ n FS & FS . FS 2 c1 c2 d1…dk FS ? c1 c2 FS S n1 n2 FS W n GS ( F PL PH a m nL nH GS FF
设置在线恢复等待时间 设置汉字打印方式 进入汉字打印方式 退出汉字打印方式 用户自定义汉字 取消用户自定义汉字 设置汉字字左字右间距 设置/取消汉字四倍模式打印 设置黑标定位偏移量 送黑标纸至打印起始位置
型号
打 印 速 度 （行/秒） 16CPL 时 40CPL 时 42CPL 时
POS2000
7.12
4.18
4.12
5． 走纸速度： 6． 打印字符：
约 100mm/秒
IBM 字符集 II，7×7 点，或 5×7 点 国标汉字一、二级字库，15×16 点 字符说明： 5×7 点(W×H)：全点打印，水平方向占 6 个全点。 7×7 点(W×H)：半点打印，水平方向占 10 个半点。 其中，一个全点大小为：0.318mm(W)×0.353mm(H)
STARNX-500说明书
机连接起来并锁定卡口和旋紧螺丝。 l 如需清洁打印机，应先关闭电源开关，从电源插座拔掉电源插头。用软棉绒布沾
少量中性清洁剂或酒精，轻抺打印机外部。
l 如遇打印机发生故障，除认可的合格技术员外，不可擅自进行维修工作。
Star NX-500 打印机
使用注意事项
为了避免受到电击和伤害及防止损坏打印机，在接上电源之前，务请注意以下重要事项： l 请仔细阅读有关操作手册。 l 确保输入正确工作交流电压。 l 打印机必须平放在固定的台面上。 l 打印机应放置在走纸空间足够的地方。 l 防止及避免震动、碰撞、高温和阳光直射等。 l 避免灰尘过多的地方。 l 勿将打印机置于潮湿的环境中，勿让任何液体和雨水沾湿打印机。 l 请勿接触打印头外壳以防止高温伤害。 l 接上稳定电源，避免与电冰箱之类大功率或有干扰的电器同一电源。 l 关掉打印机后才能拔掉插头，打印机应最好放置在接近插座的地方，便于使用。 l 如果用打印机并行接口连接，确保其电缆长度在 2 米（6 英尺）范围内。用串行接
1-1 打印机放置环境的选择...........................................................................................1 1-2 开箱并对照下图检查箱内部件是否齐全（应有 8 件） ...........................................1 1-3 打印机外形结构及部件名称....................................................................................2 1-4 安装打印机时请按照以下步骤进行：.....................................................................3

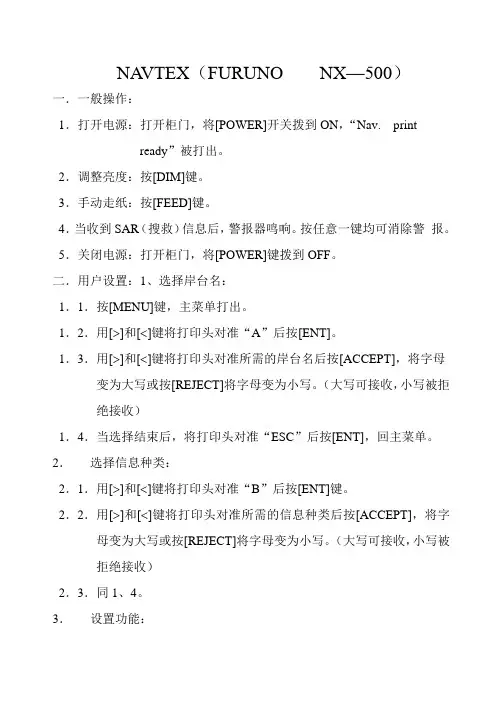

NAVTEX(FURUNO NX—500)
NA VTEX（FURUNO NX—500）一．一般操作：1．打开电源：打开柜门，将[POWER]开关拨到ON，“Nav.printready”被打出。
2．调整亮度：按[DIM]键。
3．手动走纸：按[FEED]键。
4．当收到SAR（搜救）信息后，警报器鸣响。
按任意一键均可消除警报。
5．关闭电源：打开柜门，将[POWER]键拨到OFF。
二．用户设置：1、选择岸台名：1．1．按[MENU]键，主菜单打出。
1．2．用[>]和[<]键将打印头对准“A”后按[ENT]。
1．3．用[>]和[<]键将打印头对准所需的岸台名后按[ACCEPT]，将字母变为大写或按[REJECT]将字母变为小写。
（大写可接收，小写被拒绝接收）1．4．当选择结束后，将打印头对准“ESC”后按[ENT]，回主菜单。
2．选择信息种类：2．1．用[>]和[<]键将打印头对准“B”后按[ENT]键。
2．2．用[>]和[<]键将打印头对准所需的信息种类后按[ACCEPT]，将字母变为大写或按[REJECT]将字母变为小写。
（大写可接收，小写被拒绝接收）2．3．同1、4。
3．设置功能：3．1．用[>]和[<]键将打印头对准“C”后按[ENT]键。
3．2．根据目录适当的选择大、小写字母后返回主菜单。
4．打印现在状态：用[>]和[<]键将打印头对准“E”后按[ENT]键，则现在的Status被打出。
5．当Status打印完毕以后，则“Nav.print ready”被打出，选择结束。
三、详细的操作程序，请参阅操作说明书。
附录：航警信息种类A：航行警告B：气象警告C：冰况报告D：搜救信息E：气象预报F：引航业务信息G：DECCA信息H：LORAN信息I：OMEGA信息J：SAT NA V 信息K：其它电航设备信息L：附加的A类航警。
STARNX-600_说明书
l 连接电源插头 注意：一定要检查电源开关在 OFF 的位置
5
第一章 如何安装打印机
1-5 使用连续穿孔打印纸
l 装纸 1、将被打印的穿孔打印纸放置在打印机后面并应低于打印机
2、检查送纸调杆的位置，一定要在链式纸进纸位置（向上）
·工作台应平坦且有足够的空间 ·避免靠近热源 ·避免过度潮湿与灰尘过多 ·避免与电冰箱之类大功率或有干扰的电器用同一电源， 以保持电
源稳定 ·确保电源的电压值为 220V ·打印机应最好放置在接近插座的地方，便于使用 ·打印机在工作台上要留有足够的走纸空间 ·打印机并行接口连接电缆长度一般应在 2 米范围内。用串行接口
8
第一章 如何安装打印机
4、 在脱机状态按【装纸/退纸】键，打印机将自动退纸一页或打印纸退 至装纸位置。
I
目录
注意事项 ................................................................................................................................I 第一章 如何安装打印机 .....................................................................................................1
1-1 打印机放置环境的选择...........................................................................................1 1-2 打印机的开箱检查 ..................................................................................................1 1-3 打印机外型结构......................................................................................................2 1-4 安装打印机 .............................................................................................................3 1-5 使用连续穿孔打印纸...............................................................................................6 1-6 以平推方式使用单张纸或多层纸（前面板进纸）...................................................9 1-7 接口电缆连接........................................................................................................ 10 1-8 打印机纸厚调杆的设置......................................................................................... 11 第二章 打印机控制面板 ................................................................................................... 12 2-1 脱机状态下的面板功能操作：.............................................................................. 12 2-2 面板操作开机功能 ................................................................................................ 14 2-3 联机状态下的面板功能操作.................................................................................. 15 第三章 参数设置 .............................................................................................................. 16 3-1 如何设置参数........................................................................................................ 16 3-2 参数描述............................................................................................................... 18
NX使用说明

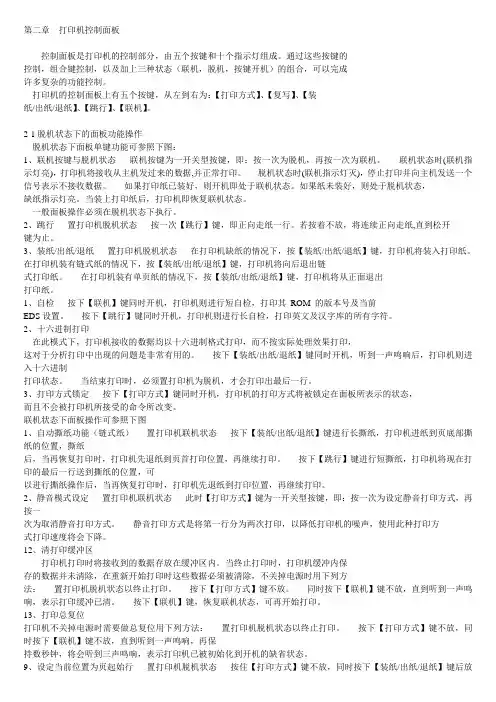

第二章打印机控制面板控制面板是打印机的控制部分，由五个按键和十个指示灯组成。
