上海市各区2017届中考物理二模试卷按考点分类汇编 故障电路
故障电路宝山：15. 在图5所示的电路中，电源电压保持不变。
当仅电键S 闭合后，发现只有一个电表的指针发生偏转，已知电路中电阻R 1、变阻器R 2中仅有一个出现了故障。
①电路中故障可能发生在______；（选填“R 1”或“R 2”）②接着，向右移动变阻器R 2的滑片P ，只观察到一个电表的示数发生了变化，则故障的种类是________。
（选填“短路”或“断路”）15．（19）R 1； （20）短路。
崇明：14．在图7所示的电路中，电源电压保持不变。
闭合电键S ，电路正常工作，一段时间以后有两个电表的示数发生变化，已知电阻R 1、滑动变阻器R 2中仅有一个出现故障。
）电路中的故障可能是 （16） ； R 2的滑片P ，又观察到两个电表的示数 发生了改变，则故障一定是 （17） 。
14．（1）R 1断路或R 2断路；说明：正确写出一种情况得1分，正确写出两种情况得2分。
（2）R 1断路。
奉贤：7．如图3 所示，电源电压保持不变。
闭合电建S ，电路正常工作，一段时间后。
电流表A 的示数变小，电压表V 的示数不变，然后将电流表A 与电阻R 2 的位置互换，发现电流表的示数再次变小。
若故障只发生在电阻R 1、R 2 上，则（ ）BA ．只有R 1 断路B ．只有R 2 断路图7⒆ ⒇C ．R 1、R 2 同时断路D ．R 1、R 2 同时短路黄浦：14. 在图6所示的电路中，电源电压保持不变。
已知电阻R 1、R 2中仅有一个出现了故障，且闭合电键S 前后，其他元件均保持完好。
当电键S 闭合时①若电流表的指针发生偏转，电路中的故障是__________________。
②若电流表的指针不发生偏转，电路中的故障是_____________________。
14. R 1断路；R 1短路或R 2断路嘉定：15．如图7所示的电路中，电源电压保持不变。
闭合电键S 后，观察到灯L 不发光，电路中只有一个电表的指针发生偏转。
上海市各区2017届中考物理二模试卷按考点分类汇编 故障电路
故障电路宝山：15. 在图5所示的电路中，电源电压保持不变。
当仅电键S 闭合后，发现只有一个电表的指针发生偏转，已知电路中电阻R 1、变阻器R 2中仅有一个出现了故障。
①电路中故障可能发生在______；（选填“R 1”或“R 2”）②接着，向右移动变阻器R 2的滑片P ，只观察到一个电表的示数发生了变化，则故障的种类是________。
（选填“短路”或“断路”）15．（19）R 1； （20）短路。
崇明：14．在图7所示的电路中，电源电压保持不变。
闭合电键S ，电路正常工作，一段时间以后有两个电表的示数发生变化，已知电阻R 1、滑动变阻器R 2中仅有一个出现故障。
（1）电路中的故障可能是 （16） ；（2）接着，移动变阻器R 2的滑片P ，又观察到两个电表的示数发生了改变，则故障一定是 （17） 。
14．（1）R 1断路或R 2断路；说明：正确写出一种情况得1分，正确写出两种情况得2分。
（2）R 1断路。
奉贤：7．如图3 所示，电源电压保持不变。
闭合电建S ，电路正常工作，一段时间后。
电流表A 的示数变小，电压表V 的示数不变，然后将电流表A 与电阻R 2 的位置互换，发现电流表的示数再次变小。
若故障只发生在电阻R 1、R 2 上，则（ ）B图7 R 2A 2 AR 1 S A 1V⒆ ⒇A ．只有R 1 断路B ．只有R 2 断路C ．R 1、R 2 同时断路D ．R 1、R 2 同时短路黄浦：14. 在图6所示的电路中，电源电压保持不变。
已知电阻R 1、R 2中仅有一个出现了故障，且闭合电键S 前后，其他元件均保持完好。
当电键S 闭合时①若电流表的指针发生偏转，电路中的故障是__________________。
②若电流表的指针不发生偏转，电路中的故障是_____________________。
14. R 1断路；R 1短路或R 2断路嘉定：15．如图7所示的电路中，电源电压保持不变。
闭合电键S 后，观察到灯L 不发光，电路中只有一个电表的指针发生偏转。
上海市各区2017届中考物理二模试卷按考点分类汇编 动态电路【含答案】
动态电路宝山：8. 在图2所示的电路中，电源电压保持不变。
电键S 闭合，将变阻器滑片P 由中点位置向右移动到b 端的过程中，电路中 CA ．电流表A 1的示数变小。
B ．电压表V 的示数变大。
C ．电流表A 2示数与电流表A 1示数之差变小。
D ．电压表V 示数与电流表A 1示数的乘积变大。
崇明：8．在图4所示的电路中，电源电压不变，电键闭合。
当滑动变阻器向右移动过程中，电路中的（ ）DA ．电压表V 1的示数不变B ．电流表A 的示数变大C ．电压表V 1示数与电流表A 示数的比值变小D ．电压表V 示数与电流表A 示数的乘积变小奉贤：15． 如图6 所示，电源电压保持不变，电阻R 1＜R 2＜R 3，仅闭合电建S 1 时，电流表、电压表均有示数；接着断开S 1 并闭合S 2 后，电流表A 的示数将__________，电压表V 的示数将__________；若将S 1、S 2、S 3 均闭合，则电压表与电流表示数的比值将__________（均选填“变大”、“变小”或“不变”）图4图215、变小 变大 变小黄浦：7. 在图2所示的电路中，电源电压保持不变。
当电键S 由断开到闭合时，变小的是（ ）BA. 电压表V 的示数B. 电压表V 示数与电流表A 示数的比值C. 电流表A 1的示数D. 电压表V 示数与电流表A 示数的乘积嘉定：7．在图2所示的电路中，电源电压保持不变，电路中各元件都完好。
当电键S 由断开到闭合时，正确的判断是 ( ) DA ．电压表的示数可能变大B ．电压表的示数一定变小C ．电流表的示数可能不变D ．电流表的示数一定变小闵行：7．将电阻R 1、R 2、R 3，电压表V 1、V 2、V 3分别组成不同的电路。
已知R 1＞R 2＞R 3，当电键闭合后，电压表V 1示数为U 1、V 2示数为U 2、V 3示数为U 3，且U 1＞U 2＞U 3。
其对应的电路图可能是图3中的（ ）DA ．B ． 图3C ．D ．RAVL S图2普陀：8．在图 2 所示的电路中，电源电压恒定不变，闭合电键 S ，当 R 2 全部接入电路时，电压表V 的示数为 U ；移动滑片 P ，当 R 2 一半接入电路时，电压表 V 的示数为 U' ，则下列关于 U' 和 U 的关系正确的是( )CA ．U' 一定等于2UB ．U' 可能等于2UC ．U' 一定大于 2UD ．U' 可能大于2U青浦：14．如图4所示电路，电源电压保持不变，当电键S 闭合时，电流表的示数 （16） ，电压表的示数 （17） ，向右移动滑动变阻器R 2的滑片P 时，电压表示数变化量与电流表示数变化量的比值将 （18） （均选填“变小”、“不变”或“变大”）。
上海市各区2017届中考物理二模试卷按考点分类汇编 情景实验题【含答案】

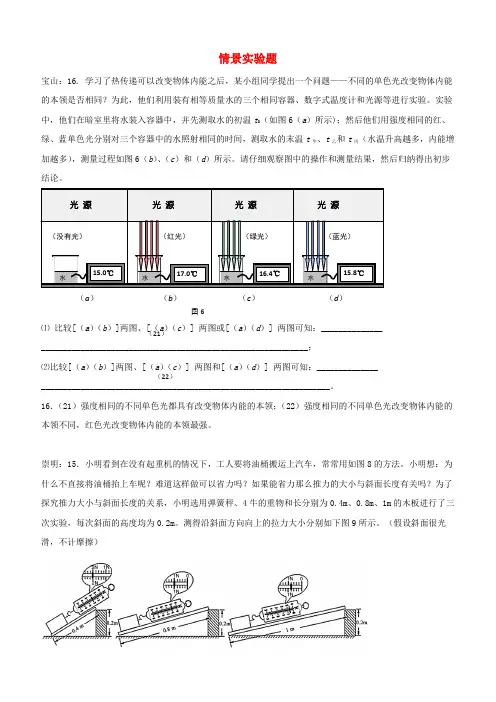

情景实验题宝山：16. 学习了热传递可以改变物体内能之后，某小组同学提出一个问题——不同的单色光改变物体内能的本领是否相同？为此，他们利用装有相等质量水的三个相同容器、数字式温度计和光源等进行实验。
实验中，他们在暗室里将水装入容器中，并先测取水的初温t 0（如图6（a ）所示)；然后他们用强度相同的红、绿、蓝单色光分别对三个容器中的水照射相同的时间，测取水的末温t 甲、t 乙和t 丙（水温升高越多，内能增加越多），测量过程如图6（b ）、（c ）和（d ）所示。
请仔细观察图中的操作和测量结果，然后归纳得出初步结论。
⑴ 比较[（a ）（b ）]两图、[（a ）（c ）] 两图或[（a ）（d ）] 两图可知：___________________________________________________________________________；⑵比较[（a ）（b ）]两图、[（a ）（c ）] 两图和[（a ）（d ）] 两图可知：________________________________________________________________________________。
16．（21）强度相同的不同单色光都具有改变物体内能的本领；（22）强度相同的不同单色光改变物体内能的本领不同，红色光改变物体内能的本领最强。
崇明：15．小明看到在没有起重机的情况下，工人要将油桶搬运上汽车，常常用如图8的方法。
小明想：为什么不直接将油桶抬上车呢？难道这样做可以省力吗？如果能省力那么推力的大小与斜面长度有关吗？为了探究推力大小与斜面长度的关系，小明选用弹簧秤、4牛的重物和长分别为0.4m 、0.8m 、1m 的木板进行了三次实验，每次斜面的高度均为0.2m 。
测得沿斜面方向向上的拉力大小分别如下图9所示。
（假设斜面很光滑，不计摩擦）图6（a ） （b ） （c ） （d ）（21）（22）甲乙丙（1）初步比较图9中甲、乙、丙及相关条件可知：（18）；（2）全面比较图9中甲、乙、丙及相关条件，可知拉力F与斜面长度L的关系是（19）。
【精品】2017虹口中考物理一模Word版含答案
B． F 甲一定等于 F 乙
C．F 甲一定小于 F 乙
D． F 甲可能大于 F 乙
6．关于电功、电功率，下列说法中正确的是
A ．电流做功越多，电功率越大
B．电流做功越快，电功越大
C ．用电器消耗电能越多，电功率越大
D ．用电器消耗电能越多，电功越大
7．在图 1（ a）、（ b）所示的电路中，电源电压相等且保持不变。闭合电键
1 所示。小明用另一个变阻器实验，正确连接电
路且使变阻器接入电路中的电阻最大，闭合电键时电表示数如表二中实验序号
1 所示。
表一：小华的实验记录
实验 序号
电压表示数 （伏）
1
2.0
2
3
电流表示数 （安） 0.20
表二：小明的实验记录
实验 序号
电压表示数 （伏）
1
2.0
2
3
电流表示数 （安） 0.20
图 12
② 求容器的底面积 S 容。
③ 现有面积为 0. 5S 容、高为 h、密度为 5× 103 千克 /米 3 圆柱体乙，如图 9（ b）所示，将乙竖
直放入容器甲中，若要使水对容器底部的压强
p 水′最大，求 h 的最小值。
0. 15 米
甲
（ a）
0. 2 米 乙h
图 9 （b）
虹口区初三物理 本卷共 6 页 第4页
12 ．将一个铁球的一半浸入水中时，排开水的重力为
0. 8 牛，此时铁球受到浮力的大小为
_（__1_0__）__牛；将它全部浸没时，受到浮力的大小为 __（__1_1_）___牛，当它浸没在水中的深度增大时，受
到浮力的大小将 __（__1_2_）___（选填 “变小”、“不变”或“变大”）。
上海市各区2017届中考物理二模试卷按考点分类汇编 故障电路
故障电路宝山：15. 在图5所示的电路中，电电压保持不变。
当仅电键S 闭合后，发现只有一个电表的指针发生偏转，已知电路中电阻R 1、变阻器R 2中仅有一个出现了故障。
①电路中故障可能发生在______；（选填“R 1”或“R 2”） ②接着，向右移动变阻器R 2的滑片P ，只观察到一个电表的示数发生了变化，则故障的种类是________。
（选填“短路”或“断路”）15．（19）R 1； （20）短路。
崇明：14．在图7所示的电路中，电电压保持不变。
闭合电键S ，电路正常工作，一段时间以后有两个电表的示数发生变化，已知电阻R 1、滑动变阻器R 2中仅有一个出现故障。
（1）电路中的故障可能是 （16） ；（2）接着，移动变阻器R 2的滑片P ，又观察到两个电表的示数发生了改变，则故障一定是 （17） 。
14．（1）R 1断路或R 2断路；说明：正确写出一种情况得1分，正确写出两种情况得2分。
（2）R 1断路。
奉贤：7．如图3 所示，电电压保持不变。
闭合电建S ，电路正常工作，一段时间后。
电流表A 的示数变小，电压表V 的示数不变，然后将电流表A 与电阻R 2 的位置互换，发现电流表的示数再次变小。
若故障只发生在电阻R 1、R 2 上，则（ ）BA ．只有R 1 断路B ．只有R 2 断路图7⒆⒇C ．R 1、R 2 同时断路D ．R 1、R 2 同时短路黄浦：14. 在图6所示的电路中，电电压保持不变。
已知电阻R 1、R 2中仅有一个出现了故障，且闭合电键S 前后，其他元件均保持完好。
当电键S 闭合时①若电流表的指针发生偏转，电路中的故障是__________________。
②若电流表的指针不发生偏转，电路中的故障是_____________________。
14. R 1断路；R 1短路或R 2断路嘉定：15．如图7所示的电路中，电电压保持不变。
闭合电键S 后，观察到灯L 不发光，电路中只有一个电表的指针发生偏转。
2017年4月上海中考物理二模作图题汇编(市区)word
2017年4月上海中考物理二模作图题汇编（市区）虹口16．在图6中，物体受到地面的支持力F为2牛。
用力的图示法画出支持力F。
17．根据平面镜成像特点，在图7中画出物体AB在平面镜MN中所成的像A'B'。
18．在图8中，在电源、电流表、电压表三个元件中选择两个，并将其符号正确填进电路的空缺处。
要求电键S闭合后：（a）电流方向如图所示；（b）向右移动滑动变阻器的滑片P，电表的示数变小。
黄浦16．重为2牛的物体静止在水平面上，用力的图示法在图8中画出它受到的支持力F支。
17．根据平面镜成像特点，在图9中画出物体AB在平面镜中的像A'B'。
18．根据图10中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极。
静安17．重为8牛的物体A静止在水平面上。
请在图5中用力的图示法画出A所受的重力G。
18．根据图6中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极。
普陀16．在图5中，根据给出的反射光线OB画出入射光线AO，并标出入射角的度数。
17．在图6所示的电路中，有一根导线尚未连接，请用笔线代替导线补上。
补上后要求：闭合电键S后，当滑动变阻器的滑片自中点向左移动时，电流表的示数不变且不为零。
18．在图7中，请根据通电螺线管周围磁感线方向，标出电源的正、负极，标出通电螺线管的N、S极，以及小磁针的N极。
图5 图6 图7 徐汇16．在图6中根据给出的入射光线AO画出反射光线OB，并标出反射角及其度数。
17．在图7中，分别画出杠杆的动力臂l1和阻力臂l2。
18．在图8中根据通电螺线管的N极，标出磁感线方向、小磁针的N极以及电源正、负极。
图6 图7 图8 杨浦20．在图9中，根据给出的入射光线AO画出反射光线OB，并标出反射角及其度数。
21．根据图10中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极。
2017年上海市虹口区中考二模试卷(含听力文本和答案)
虹口区2016学年度第二学期期中教学质量监控测试初三英语试卷（满分150分，考试时间100分钟）2017.4（满分150分，考试时间100分钟） 2017.4Part 1 Listening (第一部分听力)I. Listening Comprehension (听力理解) (共30分)A. Listen and choose the right picture (根据你听到的内容，选出相应的图片) (6分)A B C DE F G H1. ______2. ______3. ______4. ______5. ______6. ______B. Listen to the dialogue and choose the best answer to the question you hear (根据你听到的对话和问题，选出最恰当的答案) (8分)( ) 7. A) Alice. B) Tom. C) Jenny. D) Tim.( ) 8. A) To Paris. B) To America. C) To London. D) To Canada.( ) 9. A) 115 yuan. B) 150 yuan. C) 215 yuan. D. 250 yuan.( )10. A) It was difficult. B) It was boring. C) It was easy. D) It was delicious.( )11.A) B) C) D)( )12. A) Doing all the housework. B) Joining a gym.C) Going out with friends. D) Buying something special.( )13. A) His mother should stop worrying about him.B) His mother should stop watching TV.C) His mother will be ill tomorrow.D) His mother should get up early.( )14. A) A hobby. B) A plan. C) Music. D). A teenager.C. Listen to the passage and tell whether the following statements are true or false (判断下列句子是否符合你听到的内容, 符合的用“T”表示，不符合的用“F”表示) (6分)( )15. Experts work hard to design sport shoes because they are expensive.( )16. The first step in making a new shoe is to design a shoe model.( )17. Engineers improve the design of a shoe on the paper.( )18. Some sport shoes are made to help save energy in a race.( )19. The materials of sport shoes are not talked about in the passage.( )20. Different sport shoes are designed for people of different weights.D. Listen to the passage and complete the following sentences (听短文，完成下列句子，每空格限填一词) (共10分)21. Boys and girls have some similar activities, but their _________ _________ are different.22. Boys often __________ __________ how good they are at something.23. Boys often __________ __________ who is the best.24. Every girl gets __________ __________ in the activity like jump rope.25. Girls usually __________ __________ instead of giving orders.Part 2 Phonetics, Vocabulary and Grammar（第二部分语音，词汇和语法）Ⅱ. Choose the best answer（选择最恰当的答案）（共20分）26. Our teacher asked us to write down the main points of the speech. Which of the following is correct for theunderlined word in the sentence?A. /m aɪn/B. /men/C. /mɑ:n/D. /meɪn/27. The doctor suggested to the fat boy that he should go on _____ diet to keep healthy.A. aB. anC. theD. /28. The children picked some strawberries on the farm and took _______ home.A. themselvesB. theirC. themD. they29. There are some cakes on the table, but you can only take _______.A. itB. oneC. anyD. those30. We shared our learning methods with each other _______ half an hour at the last class meeting.A. inB. forC. withD. from31. My father has decided to take ______ a hobby like painting after he retires.A. upB. outC. awayD. in32. The poor old man looks ______ and he has nobody to talk with.A. seriouslyB. lonelyC. gentlyD. quietly33. During a holiday season, hotels are ______ than they are off season.A. crowdedB. more crowdedC. too crowdedD. the most crowded34. ---______ you take a message for my parents, Simon?---OK.A. MayB. MustC. CouldD. Should35. My aunt has worked as a teacher for 20 years, so she has _____ experience in teaching.A. manyB. muchC. fewD. little36. _____ dangerous it is for children to play with electricity!A. WhatB. What a C What an D. How37. You look very tired. Why not ______ to some light music to relax yourself?A. to listenB. listeningC. listenD. to listening38. Although Alice was busy ______ in college, she never forgot to phone her parents every day.A. studyingB. studyC. to studyD. studied39. British people and Australian people speak the same language, _______ they have different customs andcultures.A. andB. butC. soD. for40. I went over my test papers again and again ________ I could get full marks.A. afterB. sinceC. unlessD. so that41. By the end of last Friday, we ________ hundreds of books for the children in poor areas.A. have raisedB. raisedC. would raiseD. had raised42. Don’t read Wechat while you _____ across the street.A. walkB. are walkingC. were walkingD. have walked43. One of our school rules is that smart phones ______ in class.A. aren’t allowedB. don’t allowC. isn’t allowedD. won’t allow44. ---I will go to Beijing on business this weekend, so I can’t go camping with you.---_________.A. With pleasure.B. Never mind.C. What a pity!D. I’m sorry!45. ---What about doing something helpful for the sick children?---_______.A. Good idea!B. I’m afraid I can’tC. That’s all right.D. I think s o, too.Ⅲ. Complete the following passage with the words or phrases in the box. Each can be used only once（将下on the rise and the problem is clearly ___46___. These children have many sick days from school, and might get bullied（受辱）because of their weight. So ___47___ their health will help solve these problems.From my point of view, the main causes of these health problems is the poor quality of the school lunches the children get. A typical student will have, ___48___, a burger, fries, a chocolate bar and soda for lunch every day. That is ___49___ to 75% of the recommended calorie intake（推荐的卡路里摄入量）and 90% of the recommended fat intake. Giving students chicken, pasta, an apple and some milk will decrease the calories by 78% and fat by 80%.for a lot of students every day, but they ___51___ very little money. Who wants to work under such conditions? I also don’t think we should stop children from eating som e fast food ___52___--- just not every day.From now on, we have to ___53___ our children eat healthily. The government should give schools more money for school lunches and make schools teach students how to cook. Students will get better food and know ho w to make better food. Let’s change school lunches for our children!Ⅳ. Complete the sentences with the given words in their proper forms（用括号中所给单词的适当形式完成下列句子）（共8分）54. Most _________ in Shanghai now have enough place for people to exercise.（community）55. Every class will prepare a programme to celebrate the __________ birthday of our school.（fifty）56. The famous __________ has given us three lectures on law this month.（law）57. My parents keep on encouraging me to be confident, independent and ______.（power）58. I plan to learn a little _______ before I go to Rome.（Italy）59. Unfortunately, the serious flood __________ destroyed the whole village.（complete）60. One serious __________ of the area is the lack of public transport.（advantage）61. Students are encouraged to take an _________ part in different kinds of school activities.（act）V. Rewrite the following sentences as required（根据所给要求，改写下列句子。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
虹口区2016学年度第二学期期中教学质量监控测试初三理化 试卷（满分150分，考试时间100分钟） 2017.4物 理 部 分考生注意：1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸，本试卷上答题一律无效。
一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B 铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。
1．下列粒子中，带负电的是A ．电子B ．中子C ．质子D ．核子2．我们能分辨男高音、男低音，这主要是根据声音有不同的A ．振幅B ．响度C ．音调D ．音色3．上海冬天的早晨，自来水龙头流出水的温度最接近A ． 5℃B ． 20℃C ． 30℃D ．40℃4．光射到平面镜上，若反射角为40°，则入射角为A ．30°B ．40°C ．50°D ．60°5．四冲程汽油机在工作过程中，内能转化为机械能的是A ．吸气冲程B ．压缩冲程C ．做功冲程D ．排气冲程6．甲、乙两物体运动的s -t 图像分别如图1（a ）、（b ）所示，则A ．甲通过的路程一定大于乙通过的路B ．甲通过的路程一定等于乙通过的路程C ．甲的速度一定小于乙的速度D ．甲的速度一定等于乙的速度图1（a ） （b ）7．将重为G 的物体挂于弹簧测力计下，使它们先以大小为v 1的速度向上做匀速直线运动，后以大小为v 2的速度向下做匀速直线运动，且v 1＞v 2。
若前后两次物体受到的合力分别为F 1、F 2（不计空气阻力），则A ．F 1一定大于G ，F 2可能等于GB ．F 1一定等于G ，F 2可能小于GC ．F 1、F 2均一定大于GD ．F 1、F 2均一定小于G8．在图2所示的电路中，电源电压保持不变。
闭合电键S 1、S 2，电路正常工作。
下列操作中，只能使一个电表示数变小的是A ．断开电键S 1B ．断开电键S 2C ．向右移动R 1的滑片D ．向左移动R 1的滑片二、填空题（共23分）请将结果填入答题纸的相应位置。
9．标有“220V 220W ”的电视机正常工作时，其两端的电压为________伏，通过的电流为_______安，此时它将_______能转化为其他形式的能。
10．元宵节吃汤圆是我国的民俗之一。
揉捏面团能搓出汤圆，表明力可以改变物体的______（选填“运动状态”或“形状”）；质量为0.2千克的一包汤圆受到的重力为______牛；用沸水煮汤圆时汤圆温度升高，这是通过_______的方式改变其内能的。
11．如图3所示，滑轮________可以看作省力杠杆（选填 “A”或“B”）；若物体受到的重力均为20牛且处于静止状态， 不计摩擦和滑轮重力，力F 1的大小为________牛；物体下降时， 它的重力势能________（选填“增大”、“不变”或“减小”）。
12．通过某导体的电流为0.3安，10秒内通过其横截面的电荷量为________库；若该导体两端的电压为3伏，则这段时间内电流做的功为________焦，其电阻为________欧。
13．水的比热容在常见的物质中是比较________的，因此内陆地区昼夜温差比同纬度的沿海地区________（均选填“大”或“小”）。
2千克的水温度降低10℃，水放出的热量为________焦。
[c 水＝4.2×103焦/（千克·℃）]（1） （2） （3） （4） （5） （6） （7） （8） （9） （11） （12） （13） （14） （15） 图3（10）14．在图4所示的电路中，电源电压保持不变。
闭合电键S ，发现三个电表中有两个电表的指针发生偏转，已知电阻R 1、滑动变阻器R 2中仅有一个出现了故障，其它元件均完好。
① 电路中一定有示数的电表是___________表； ② 接着，移动变阻器R 2的滑片P ，发现三个电表的示数均不发生改变，则故障是___________。
15. 为了研究通电螺线管周围不同位置的磁场强弱，某小组同学将通电螺线管放置在水平玻璃板正下方，在玻璃板上均匀撒上铁屑，轻敲玻璃板后发现在不同位置处铁屑的分布不同，铁屑的疏密表示了磁场的强弱。
他们选取通电螺线管两端对称的A 、B 、C 、D 、E 和F 六个区域，如图5（a ）所示，为便于观察，图5（b ）所示为放大的这六个区域的铁屑分布情况。
① 分析比较图5（b ）__________可知：在通电螺线管周围，距离螺线管两端越远磁场越弱。
② 分析比较图5（b ）A 、F 或B 、E 或C 、D 可知：___________。
③ 为了形象直观地描述磁场，人们按照铁屑的排列在磁场中画出一条条带箭头的假象曲线，这样的曲线叫做磁感线。
请根据所给磁感线的概念和上述实验现象得出螺线管周围磁场强弱和磁感线分布之间的关系：__________。
三、作图题（共7分）请将图直接画在答题纸的相应位置，作图必须使用2B 铅笔。
16．在图6中，物体受到地面的支持力F 为2牛。
用力的图示法画出支持力F 。
17．根据平面镜成像特点，在图7中画出物体AB 在平面镜MN 中所成的像A 'B '。
18．在图8中，在电源、电流表、电压表三个元件中选择两个，并将其符号正确填进电路的空缺处。
要求电键S 闭合后：（a ）电流方向如图所示；（b ）向右移动滑动变阻器的滑片P ，电表的示数变小。
（16） （17） （18） （19） （20） R 1PS VR 2 AV 1 图4图6 图7 图8LRPSMNAB图5IIABCD E FA B CD E F（a ） （b ）四、计算题（共26分）请将计算过程和答案写入答题纸的相应位置。
19．物体排开水的体积为2×10 3米3，求它受到的浮力F 浮。
20．杠杆平衡时，动力F 1的大小为10牛，阻力F 2的大小为20牛，动力臂l 1为0.2米。
求阻力臂l 2。
21．在图9所示的电路中，电源电压保持不变。
① 若电源电压为6伏，电阻R 1的阻值为10欧，求通过电阻R 1的电流I 1和电阻R 1消耗的电功率P 1。
② 若电阻R 1的阻值为2R 0，通过R 1的电流为I 0；当移动变阻器的滑片P 时，电流表示数的变化范围为2I 0~5I 0。
求滑动变阻器R 2连入阻值的变化范围。
22．如图10所示，实心正方体甲和盛有水的轻质柱形容器乙放在水平桌面上。
① 若甲的质量为3千克，密度为2×103千克/米3，求甲的体积V 甲。
② 若乙容器中水的深度为0.1米，求水对容器底部的压强p 水。
③ 若甲的高度h 甲未知，但其与容器中水的高度相同，将甲浸没在乙容器的水中时（无水溢出），水对容器底部的压强增加了490帕；将乙叠放在甲的上方时，甲对地面的压强增加了1960帕。
求甲物体的高度h 甲和乙容器的底面积S 乙。
图10 图9五、实验题（共18分）请根据要求在答题纸的相应位置作答。
23．图11（a ）所示的测量工具是________表，使用时应________在用电器两端。
如图11（b ）所示，某小组同学是在做“探究________的条件”实验，实验中作用在硬纸片上的力不能超出弹簧测力计的________。
24．如图12所示，在“探究凸透镜成像的规律”实验中，调整实验装置时，要使凸透镜和光屏的中心跟烛焰的中心大致在________，以保证像能成在光屏的________。
若凸透镜的焦距为15厘米，将凸透镜置于光具座上A 点处，在距B 点5厘米的光屏上能找到清晰的像，则这个像一定是________的（选填“放大”或“缩小”），此时蜡烛位于光具座的________两条刻度线之间（选填“0~20厘米”、“20~35厘米”或“ 35~50厘米”）。
25．小华做“测定小灯泡的电功率”实验，现有电源两个（电压分别为4伏、6伏）、待测小灯（标有“2.5V ”字样）、电流表、电压表、滑动变阻器（标有“10 2A ”字样）、电键及导线若干。
实验中，他连接电路后，移动滑片使变阻器连入电路的电阻最大，闭合电键时，发现小灯发光很亮，电压表、电流表的示数分别如图13（a ）、（b ）所示。
① 小华连接的电路中电压表并联在________两端（选填“小灯”、“滑动变阻器”），他选用电源的电压为________伏。
② 小华仅更换了电源，闭合电键前使变阻器连入电路的电阻最大。
闭合电键后，他移动滑片，发现电压表示数变小。
（a ）小华应移动滑片直至电压表示数为________伏时，小灯正常发光。
（b ）若此时电流表的示数为0.3安，则小灯的额定功率为________瓦，变阻器连入电路的阻值为________欧。
（1） （2） （3） （4） （5） （6） （7） （8） （12） （11） （13） （9） （10） 图13（a ） （b ）3 15V图11 （a ） （b ）图12102030405060708090 cmB A26. 某小组同学用高度h 不同的三个实心圆柱体进行实验，研究将它们水平切去相同厚度∆h 后，剩余部分对水平地面的压强p 剩与∆h 的关系。
他们将圆柱体甲、乙、丙沿水平方向切去∆h 后，测量圆柱体剩余部分对地面的压强p 甲剩、p 乙剩、p 丙剩并记录在下表中。
（已知h 甲＞h乙＞h 丙）① 分析比较表中p 甲剩与∆h 或p 乙剩与∆h 或p 丙剩与∆h 的数据，可得出结论：同一实心圆柱体，____________。
② 小红分析比较表中p 甲剩与p 乙剩的数据及相关条件，得出结论：高度不同的实心圆柱体水平切去相同厚度，圆柱体的高度越大，____________。
③ 小明分析比较表中__________的数据及相关条件，发现得出的结论与小红的不同。
小明和小红讨论后，猜想：实心圆柱体水平切去某一厚度∆h ，剩余部分对水平地面的压强p 剩可能相等。
为了验证此猜想，他们应进一步研究∆h 范围在___________米内时剩余部分对水平地面压强p 剩的大小关系。
④ 小红和小明进一步讨论后，认为猜想“p 剩可能相等”需要满足一定的条件。
为了使结论更具普遍性，在研究实心圆柱体水平切去一定厚度∆h 后对水平地面的压强p 剩的影响因素时，你认为还应研究的影响因素有____________。
（14） （15） （16） （17） （18）物理。
