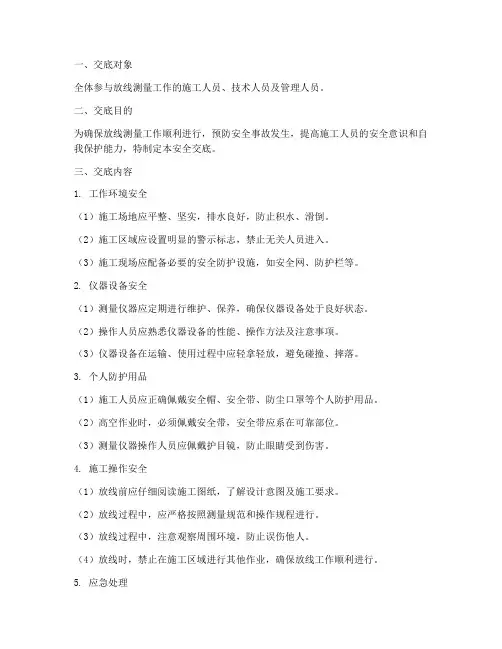

一、交底对象全体参与放线测量工作的施工人员、技术人员及管理人员。
二、交底目的为确保放线测量工作顺利进行，预防安全事故发生，提高施工人员的安全意识和自我保护能力，特制定本安全交底。
三、交底内容1. 工作环境安全（1）施工场地应平整、坚实，排水良好，防止积水、滑倒。
（2）施工区域应设置明显的警示标志，禁止无关人员进入。
（3）施工现场应配备必要的安全防护设施，如安全网、防护栏等。
2. 仪器设备安全（1）测量仪器应定期进行维护、保养，确保仪器设备处于良好状态。
（2）操作人员应熟悉仪器设备的性能、操作方法及注意事项。
（3）仪器设备在运输、使用过程中应轻拿轻放，避免碰撞、摔落。
3. 个人防护用品（1）施工人员应正确佩戴安全帽、安全带、防尘口罩等个人防护用品。
（2）高空作业时，必须佩戴安全带，安全带应系在可靠部位。
（3）测量仪器操作人员应佩戴护目镜，防止眼睛受到伤害。
4. 施工操作安全（1）放线前应仔细阅读施工图纸，了解设计意图及施工要求。
（2）放线过程中，应严格按照测量规范和操作规程进行。
（3）放线过程中，注意观察周围环境，防止误伤他人。
（4）放线时，禁止在施工区域进行其他作业，确保放线工作顺利进行。
5. 应急处理（1）发生安全事故时，立即停止作业，迅速组织人员抢救伤员。
（2）及时上报事故情况，按照相关规定进行处理。
（3）事故处理后，总结经验教训，防止类似事故再次发生。
四、交底要求1. 施工人员应认真学习本安全交底内容，确保掌握安全操作技能。
2. 施工过程中，严格遵守安全操作规程，确保自身及他人安全。
3. 施工单位应定期组织安全教育培训，提高施工人员的安全意识。
4. 施工现场管理人员应加强对施工人员的安全管理，确保施工安全。
五、交底时间本次安全交底时间为 [填写时间]。
六、交底人[填写交底人姓名及职务]七、接受交底人[填写接受交底人姓名及职务][填写接受交底人签字][填写日期]注：本模板仅供参考，具体内容可根据实际情况进行调整。
测量放线工安全技术交底模板

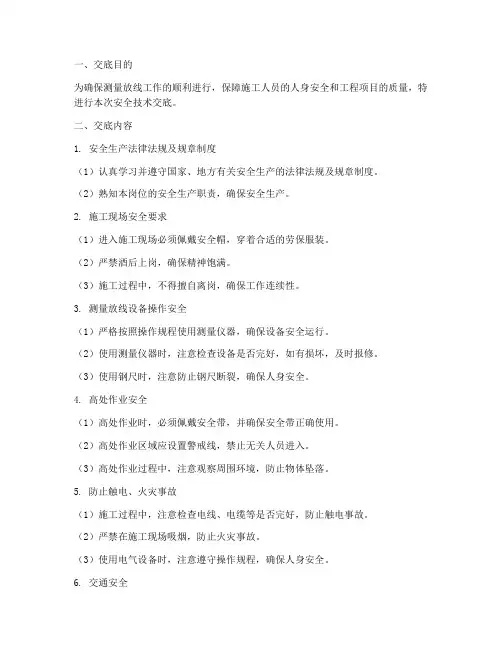

一、交底目的为确保测量放线工作的顺利进行，保障施工人员的人身安全和工程项目的质量，特进行本次安全技术交底。
二、交底内容1. 安全生产法律法规及规章制度（1）认真学习并遵守国家、地方有关安全生产的法律法规及规章制度。
（2）熟知本岗位的安全生产职责，确保安全生产。
2. 施工现场安全要求（1）进入施工现场必须佩戴安全帽，穿着合适的劳保服装。
（2）严禁酒后上岗，确保精神饱满。
（3）施工过程中，不得擅自离岗，确保工作连续性。
3. 测量放线设备操作安全（1）严格按照操作规程使用测量仪器，确保设备安全运行。
（2）使用测量仪器时，注意检查设备是否完好，如有损坏，及时报修。
（3）使用钢尺时，注意防止钢尺断裂，确保人身安全。
4. 高处作业安全（1）高处作业时，必须佩戴安全带，并确保安全带正确使用。
（2）高处作业区域应设置警戒线，禁止无关人员进入。
（3）高处作业过程中，注意观察周围环境，防止物体坠落。
5. 防止触电、火灾事故（1）施工过程中，注意检查电线、电缆等是否完好，防止触电事故。
（2）严禁在施工现场吸烟，防止火灾事故。
（3）使用电气设备时，注意遵守操作规程，确保人身安全。
6. 交通安全（1）施工现场内禁止车辆乱停乱放，确保通行顺畅。
（2）施工人员必须遵守交通规则，确保交通安全。
7. 突发事件应急处理（1）发生安全事故时，立即停止作业，组织人员进行救援。
（2）及时向相关部门报告，确保事故得到妥善处理。
三、交底要求1. 施工单位应将本次安全技术交底内容传达给所有测量放线工。
2. 测量放线工应认真学习并严格遵守安全技术交底内容。
3. 施工单位应定期对测量放线工进行安全教育培训，提高安全意识。
4. 施工单位应加强对施工现场的安全管理，确保施工安全。
四、总结本次安全技术交底旨在提高测量放线工的安全意识，确保工程质量和施工安全。
请各位测量放线工认真学习，严格遵守安全操作规程，共同努力，共创安全生产佳绩。
（注：以上模板仅供参考，具体内容可根据实际项目进行调整。
01测量放线施工技术交底
测量放线技术交底1、作业条件：（1）楼内二次结构已基本施工完毕。
（2）总包单位在首层给出1米线，我部以此为依据放出每层的一米线及面墙的水平控制线。
2、施工准备：（1）测量设备：经纬仪、水平仪、激光铅锤仪、数码相机。
（2）测量工具：尺、钢卷尺、平水尺、墨斗、尼龙线、红油漆、铅笔、扫把、水桶、锤、錾子等。
3、施工要求：我部在施工过程中要求严格实行施放控制线的工作程序，有效控制施工质量误差，精益求精。
测量放线采用三级控制线。
一级控制线为原结构标高控制线、平面结构控制轴线；二级控制线为装饰过程的控制线，如顶棚标高控制线、天花造型线、墙面以及顶棚龙骨位置控制线等；三级控制线为面层细部定位控制线，如窗帘盒轮廓线。
（1）开工前由测量放线人员复核各楼层平面线以及标高控制线的准确性，并与提供原始线单位办理工序交接手续。
（2）根据总包单位的水平控制线，放出每面墙的1米线和吊顶标高控制线。
（3）放出每个房间的套方线，并投射到相对应的墙面及顶面，每个墙面阴阳角有投射出的两道套方控制线。
（4）根据综合天花图放出天花造型线。
（5）户内门洞口控制线，并根据偏差进行相应的找补，或提交总包单位进行剔凿。
（6）墙面瓷砖排版线，如电气点位有偏差，放出电气点位线，偏差10cm以内的由我部机电施工人员进行调整，偏差超过10cm的电气点位报建设单位由专业机电施工单位进行调整。
（7）在放线中发现房间尺寸有较大偏差必须立即提出。
（8）遵守先整体，后局部的工程程序。
（9）测量方法采用闭合方法，消除误差。
（10）定位放线工作执行自检、互检合格后，再由有关主管部门进行验线工作。
还要应用好、管理好设计图纸和有关资料。
实测时要当场做好原始记录，测后及时保护好测量标志。
（11）施工测量人员持证上岗。
测量所用的仪器、量具应符合一级计量等级精度要求。
（12）保持测量记录原始真实、数字准确、内容完整、字迹工整。
保管妥善。
（13）测量计算要求依据准确、方法科学、计算有序、步步较核、结果可靠。
测量放线技术交底
六、地下部分测量
1、平面控制：
每一栋楼平面每一方向上必须保证有两条以上的轴线投测，以保证闭合校核。
2、高程控制：
采用高程传递法。在基坑边架设一吊杆，从杆顶向下挂一根钢尺，钢尺0点向下，在钢尺下端吊一重物，随后在基坑外的主轴点上测出钢尺上的前视读数、塔尺上的后视读数，然后在基坑内的水准点上读出钢尺上的后视读数、塔尺上的前视读数，计算出高程。
2、标高传递：
工程出±0.000以后，将±0.000标高引测到结构四角及中间部位。依此做为向上引测的依据。引测使用吊钢尺法，每栋楼至少有两个以上的标高引测点。然后将水准仪安放在工作面上，校测从下面传递上来的各水准点误差。误差不得大于±3mm,大于此误差后，应及时调整。传递标高时，应注意向下拉通尺，杜绝层层传递，避免累计误差。引测到楼层面的标高点，应选择面做固定后视点，不得选在钢筋或模板上。在条件允许的情况下，将塔身的标高用吊钢尺法引测，每3米做标记。用于和各层的标高相复核，由于塔身摇曳或温度伸缩，塔身标记不得作为施测依据。仅做复核使用。
2.4使用仪器抄平放线，所做的点必须要在十字丝的中间，用钢尺排点，不得大于1mm，所有的弹线都应在点的中间，所有的墨线粗不得超过1mm，每道线的长度不得大于3m，特别是标高50cm线，以提高精度，保证质量。
2.5对全站仪、经纬仪、水准仪、垂准仪除经常保养外，还要根据仪器的本身给予校正，按检定的误差值，带入实测数据中。钢尺由于制作和使用过程温差等外界条件影响，一般都存在误差，钢尺上的刻划长度不等于标准长度，为保证丈量精度，使用前要进行检定，求出改正系数，在实测距离时对丈量结果进行改正。特别是跨季节测量中更应该注意钢尺的三差改正，为避免悬空丈量尺身下垂挠度对量具的影响，悬空长度超过6m时，中间应加设水平桩，以保持尺身平直。
测量放线技术交底
6、自觉遵循<<建筑工程施工测量规程>>.
技术负责人：交底人：接交人：
四、质量要求
1、每次轴线控制点、线测设完成后，必须作自身闭合，其允许偏差如下：
距离(m)距离允许偏差（mm）
L≤30±3
30<L≤90±5
L>90±8
轴线对角线尺寸允许误差为边长误码差的根号2倍,轴线夹角允许偏差2D".
2、每次轴线、标高测设，必须做好原始记录。
五、注意事项
1、使用仪器工具必须注意妥善保管，注意其检定周期，一旦到期，及时通知有关部门送检，自觉做到爱护公物。
工程名称
大同煤矿集团有限责任公司大友宾馆辅楼工程
交底部位
基础垫层测量放线
共3页
第3页
交底内容：
一、施工准备
认真熟悉图纸，对建筑物基础尺寸进行核对，制作详细的测量计划
1、作业条件
1）测量工应经过专业测量培训，持证上岗。
2）已保护的轴线控制桩点和水准控制桩点，保证此间通视良好。
2、工具准备
经纬仪、水准仪、5m盒尺、50m钢卷尺、对讲机、5m塔尺、红蓝铅笔、削笔刀、钉子、木桩、细线、铁锤、铁锹、测量记录表、计算器等。
2、测量人员必Βιβλιοθήκη 持证上岗。3、投测主轴线时，采用平面往返，上下闭合复测，即在同一平面内由一方向向另一方向投测，再反过来由另一方向向这一方向复测。由上一层复测下一层的轴线，复测时人员位置对调，并认真做好复核工作。
4、标高传递时，同一平面内每一个水准点均向上传递，再闭合向上传递复测时，复测人员位置对调，确保标高准确。
2）基础垫层轴线投测：将经纬仪架设在控制桩上，经对中、整平后，将所需的轴线控制线投测到施工面上，在同一层上投测的纵横线各不得少于2条，以此作角度、距离校核，经校核无误后，方可放出施工图中标注轴线及控制线、细部线、经有关人员复核无误后，方可报项目部验线。
测量放线标高抄测技术交底
技 术 负 责 人
交 底 人
接 受 交 底 人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
技术交底记录
日 期：2011年7月20日 鲁JJ－005－
工程名称
临沂电信综合楼
施工单位
天元建设集团有限公司415项目
交底部位
基础、主体
工序名称
工程测量放线、标高抄测技术交底
交底内容：
每层±3
总高H≤30m±5
30m＜H≤60m±10
项目（专业）
技术负责人
交底人
接受交底人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
11、地下部分0.5m线抄测：墙体拆模后及时用水准仪把本层0.5m水平线抄测墙体上，并用墨线弹出，用红漆标注标高尺寸。小房间或不便用水准仪的地方，用φ12mm流体塑料透明水管抄测，用水准仪或水管抄平后，应换人进行复测，避免读数和计算错误，扶塔尺时，应注意尺身要立直、立稳，不能前后左右歪斜，避免出现大的误差和错误。
（3）、高程测量控制:
由建设单位提供的坐标点（三和三街与沂蒙二路交汇处中心，绝对高程为69.76m，引至施工现场后向上量0.69m作为本工程的±0.000标高控制点，作为标高控制测量依据。
四、施工测量工艺
（一）±0.000以下的轴线投测和高程传递
1、基槽开挖标高控制：本工程基底标高为-5.1m，用5m塔尺无法一次传递，需进行二次传递，引测随基槽分步开挖分层引测，采用往返测或换人测，保证精度符合测量规范。当基础开挖接近槽底标高时，为控制开挖标高，防止超挖少挖，在槽壁上每隔3米测设距槽底设计标高0.5米或1米的水平木桩或钢筋桩，桩顶面测定标高误差控制在±3mm以内，大挖机械挖至槽底-3.85处停止大面积开挖，采用小挖进行局部基坑开挖，并在每个基坑内侧壁设置水平木桩，在水平木桩上钎上钉子，标高为每承台底标高上0.5m，拉线进行控制。小挖挖至槽底预留200㎜的人工清土，其标高误差为-50mm。
测量放线技术交底
三、测量器具的选择
名称
型号
精度
数量
备注
全站仪
GTS－311S
±（2mm+3ppm）
1
测量器具还包括50m钢尺、5m盒尺、水准尺、大锤、斧子、红油漆等。
经纬仪
TDJ2
±2″
2
水准仪
DSZ3
±3mm/km
2
四、场区控制网的测设
根据给定的总场区坐标控制点，结合现场情况，测设出建筑控制网。控制网桩位要选在稳固、安全的地点，且要加强保护，防止破坏。
控制网本着由整体到局部的原则，其程序一般采用先作整个控制建筑场地的主轴线，然后按各个局部不同精度要求来建立方格网，精度要求：边长1/50000、直线角误差±5″、主轴线交角或直角误差±3″。
轴线点位置应在总平面图上进行设定，主轴线应尽量位于场地中央，主轴线的定位点不少三个点，纵横轴要相互垂直且纵横轴线的长度能控制整个建筑场地的范围。主轴线中，纵横轴各个端点应布置在场区的边界上便于恢复施工过程中损坏的轴线点，各轴线点应进行标识保护。
六、变形观测
根据设计要求，在主要建筑物上建立变形观测点，并按照相应技术要求、定人、定机、定期进行观测，并及时将观测结果送交技术部门对其进行技术分析处理。
七、安全注意事项
参加测量放线的人员必须经过三级安全教育，进入现场必须戴好安全帽。
在基坑内进行测量放线工作时，应随时注意边坡情况，发现问题及时撤出并向有关人员反映。
在楼层作业时凡遇有盖的洞、孔，在作业完成后应原样盖好。高空作业时，严禁随意向下面乱抛杂物。
交底人：
日期：年月日
接受人：
日期：年月日
1.5.预埋螺栓的测设
技术交底-测量放线
1）依据图纸分格及总包给出的1m标高（±1.000m）基准（此为结构1m线，为建筑线0.95m），采用水准仪在主体结构上测量出幕墙竖龙骨定位线、分格及转角基准线；
2）从各层分格线上画出预埋件十字中心线，以便打凿后置埋件埋孔；
3）测量放线竖龙骨定位线间距最大不超过1.2m；
4）放线过程中墨线不宜过粗，影响放线精度；
技 术 交 底目
交底时间
年月日
交底提要：外墙测量放线交底的机具准备、作业条件、施工工艺以及现场维护和安全。
交底内容：
1、机具准备
水准仪、30m卷尺、5m刚卷尺、电焊机、电钻、30kg重锤、墨斗、铅笔；
2、作业条件
施工测量放线必须在风力不大于四级的情况下进行，放线后定时复核；
4、施工现场维护
放线成果要进行维护，防止因其他因素毁坏放线成果。
5、施工现场安全
作业高度超过1.8m必须系好安全带，扣好安全钩，戴好安全帽，注意上空坠物。
技术负责人
交底人
接受交底人
本表由施工单位填写，交底单位与接受交底单位、建设单位、施工单位、城建档案馆各存一份。
