电路图纸-LG彩色电视机CT-29Q12电路原理图
彩色电视机整机电路组成
保护电路
防止电源过流、过压、欠 压等故障情况，保护电视 机电路。
彩色电视机整机电路组成
汇报人： 日期:
目录
• 彩色电视机概述 • 彩色电视机电路组成 • 彩色电视机各部分电路详解 • 彩色电视机常见故障及维修方
法 • 新技术与发展趋势
01
彩色电视机概述
彩色电视机的历史与发展
01
02
03
04
1925年，英国工程师约 翰·洛吉·贝尔德发明了第 一台黑白电视机。
采用LED作为背光源，具有亮度高、 色彩还原好、寿命长等优点，但价格 较高。
LCD彩色电视机
采用液晶显示技术，具有体积小、重 量轻、能耗低等优点，但色彩表现和 对比度相对较差。
彩色电视机的工作原理
彩色电视机通过接收电视台发出的电视信号，经过高频头和调谐器对信号进行选台 和放大处理后，再经过解调器将音频和视频信号分离出来。
1954年，美国RCA公司 发明了第一台全晶体管 彩色电视机。
1968年，日本索尼公司 推出了首台晶体管便携 式彩色电视机。
1972年，日本索尼公司 推出首台液晶显示技术 的便携式彩色电视机。
彩色电视机的种类与特点
CRT彩色电视机
LED彩色电视机
采用阴极射线管作为显示器件，具有 色彩鲜艳、亮度高、对比度好、寿命 长等优点，但体积较大、重量重。
音频信号通过音响设备播放出声音，视频信号则通过显像管或液晶面板显示出图像 。
通过控制电路对图像信号进行放大、调节、校正等处理，最终将彩色图像和声音信 号输出到电视机屏幕上。
02
彩色电视机电路组成
电源电路
01
02
03
开关稳压电源
将交流电转换为稳定的直 流电
《彩色电视机原理》课件
遥控器接收电路
接收遥控器发出的指令， 并将其转换成相应的控制 信号。
按键电路
接收用户通过电视机按键 发出的指令，并将其转换 成相应的控制信号。
时钟电路
为电视机提供稳定的时钟 信号，确保各部分协调工 作。
03
彩色电视信号的传输原理
模拟信号传输原理
模拟信号
信号质量
模拟信号是连续变化的信号，其幅度 随时间连续变化。
常见故障及排除方法
图像模糊
可能是由于聚焦电压异常或显像管 老化等原因引起。排除方法包括调
整聚焦电压、更换显像管等。
色彩失真
可能是由于色纯度不良或消磁电路 异常等原因引起。排除方法包括更 换色纯度电容、检查消磁电路等。
无图像
可能是由于电源电路异常或行扫描 电路异常等原因引起。排除方法包 括检查电源电路、调整行扫描电路 等。
1970年代
彩色电视技术进一步发展，高清晰度电 视开始研究。
高清、超高清电视技术的兴起
03
1990年代
2000年代
2010年代至今
高清电视开始出现，提供比传统电视更高 的分辨率和更好的画质。
超高清电视技术开始兴起，提供比高清电 视更高的分辨率和更好的画质。
超高清电视逐渐普及，成为高端电视市场 的主流产品。
02
彩色电视机的组成结构
信号处理系统
解码器
将输入的信号进行解码，转换成 电视机可以识别的图像信号和声
音信号。
图像处理电路
对解码后的图像信号进行进一步的 处理，如色彩校正、亮度调整等。
声音处理电路
对解码后的声音信号进行进一步的 处理，如音量控制、音效处理等。
扫描系统
01
02
03
(ppt版)彩色电视机信号处理电路分析
表8-3 电调谐高频头各引出脚的功能
第九页，共五十一页。
从表8-3可以看出，不同类型的高频头，引出脚的个数、排列顺序和功能都是不同的，并且 高频头的电源电压常见的有12V和5V之分，因此，更换时要采用同型号的高频头。
长虹H2158K彩色电视机的AFT电路由移相网络L201和LA76810内部的鉴相 器组成，如图8-4所示。在鉴相器中得到AFT控制电压，只有当高频头的本振频率正 确时，鉴相器输出的AFT电压才为零；当高频头的本振频率偏离时，鉴相器就有AFT 电压输出。AFT电压从⑩脚输出，送到CPU的脚，使CPU在自动搜台时，能将节目锁 定在最正确位置；正常收看时，假设本振频率发生偏离,AFT电压通过微调CPU输出的 VT电压,控制高频头的本振频率,确保高频头输出的图像中频始终为38MHZ。
由图8-1可以看到，信号处理电路由高频信号处理电路〔电子调谐器〕、中频信号处理电 路〔图像中放及视频检波〕、伴音电路〔伴音中放、伴音鉴频和伴音功放〕、彩色解码器和末 级视放等组成。彩色解码器包括亮度信号处理电路〔4.43MHZ陷波器、亮度信号处理〕和色 度信号处理电路〔4.43MHZ带通滤波器、色度信号处理和矩阵电路〕两个局部。
第二页，共五十一页。
过6.5MHZ带通滤波器，选出6.5MHZ的第二伴音中频信号送入伴音电路，经过伴音 电路中的伴音中放、鉴频器后得到伴音音频信号，音频信号再送入伴音功放电路进行 功率放大，最后送给扬声器复原出声音；另一路经过6.5MHZ陷波器，吸收掉 6.5MHZ的第二伴音中频信号，取出0～6MHZ的视频全电视信号，它包含亮度信号、 色度信号、复合同步信号及色同步信号。视频全电视信号经过别离后，分别送往亮度 信号处理电路、色度信号处理电路及扫描电路。具体处理过程是：第一，经过 4.43MHZ带通滤波器，从0～6MHZ的视频全电视信号中取出4.43MHZ±1.3MHZ的 色度信号(包含色差信号和色同步信号),送往色度信号处理电路。经处理得到的红色差 〔R-Y〕、绿色差〔G-Y〕、蓝色差〔B-Y〕三个色差信号，在矩阵电路中与亮度信号 〔Y〕实行矩阵变换得到红〔R〕、绿〔G〕、蓝〔B〕三基色信号，再送入末级视放电 路放大后加到显像管的三个阴极。第二，经过4.43MHZ的陷波器，滤去视频全
模块三彩色电视机电路工作原理及故障检修
【教学目的】掌握彩色电视机的原理框图以及信号处理的基 本流程。
3.1.1实训彩色电视机整机电路认识
[实训目的]初步认识彩色电视机整机电路。
[实训器材]彩色电视机。 [演示操作要点介绍彩色电视机电路板的构成。 [实训内容]了解彩色电视机各功能电路的大致分布情况。
下一页 返回
3.1 彩色电视机的整机框图
上一页 下一页 返回
3.1 彩色电视机的整机框图
1.五片机 将中放、视频检波、预视放、AGC , AFC等电路集成到在一 块芯片里;将色度处理电路、亮度处理电路、行场扫描电路、 伴音电路分别集成在另一块芯片里，这样完成小信号处理的 电路共使用5块芯片。 2.四片机 在五片机的基础上，将色度处理电路、亮度处理电路集成到 一块芯片，小信号处理电路共使用4块芯片。
上一页 下一页 返回
3.1 彩色电视机的整机框图
本课题以单片小信号集成电路LA76810及其相关电路为实 例，分析各单元电路的工作原理。LA76810是口本三洋公 司开发的小信号处理集成电路，集中频、视频、扫描小信号 处理电路于一身，适用于PAL/NTSC制信号处理，具有 SECAM制接口，内含多种清晰度改善电路，并采用I2C总线 控制，简化了控制电路，一经问世深受我国各大电视机厂家 的青睐，并迅速在长虹、康佳、海信、TCL等电视机上使用， LA76810的引脚功能如表3-1所示。
上一页 下一页 返回
3.1 彩色电视机的整机框图
4.一片机 超大规模集成电路的出现，取代了两片机，一片机是将上述 所有小信号处理电路集成在一块芯片。例如应用较多的是口 本三洋公司开发LA7680, LA7681,LA7688芯片，荷兰 飞利浦公司开发TDA8361 , TDA8362芯片，以及具有 I2C总线控制功能的芯片，如LA76810, TB1238AN等。
彩色电视机电源电路分析
3．开关电源中调整输出电压的方法 开关电源中输入电压与输出电压之间的关系可以用图6-4来表示。
3、调整输出电压的方法
Vi
Vk
Vo
t
TON
T
K
电压
Vi
Vk 变换器
t
t
Vo
RL
VO
=
T0N T
·Vi =δ·Vi
图6－4 开关电源中输入电压与输出电压
图中：K为受控开关，即开关电源中的开关管，开关K不断接通又断开， 将输入直流电压截成一个个矩形脉冲，设输入电压为Vi， 输出电压为Vo， 开关上的电压（即储能元件的输入电压）为Vk，则在开关接通时，Vk＝Vi， 在开关断开时，Vk＝0。若将开关周期设为T，将开关导通时间设为TON， 则输出电压与输入电压之间的关系可以用下列关系表示：
表6－4 变压器型开关电源的说明
由上述分析可知，开关稳压电源的特点是通过控制开关管的导通 （开）或截止（关）时间来实现稳压的。 在实际应用电路中，开关管的基极接有脉宽控制电路，它的任务就是 提供脉冲宽度（或频率）可调的矩形脉冲，来控制开关管导通时间的 长短。
第二节 开关电源实际电路分析 下面以CN-12机芯中的长虹H2158K型彩电为例，分析开关电源中各部 分电路的工作原理。 长虹H2158K型彩电的开关电源采用全晶体管电路，是一个典型的分离 元件开关电源电路，其原理图如图6-8所示。
Байду номын сангаас
③工作原理 对高频干扰信号而言，电容呈短路，而电感则呈开路状态。高频干扰 被电容短路，如图6－11(a)所示。
对50Hz低频而言，电容呈开路，而电感则呈短路，如图6-11(b)所示。 因此，50Hz市电可以顺利通过。
图6－8中的CN-12机芯的电源滤波器电路中，采用两级电源滤波器，第 一级为L502，第二级为L503，尤其是第一级L502与C501和C502组成π型 低通滤波器，对从市电进入的对称性干扰有很好的滤波效果。

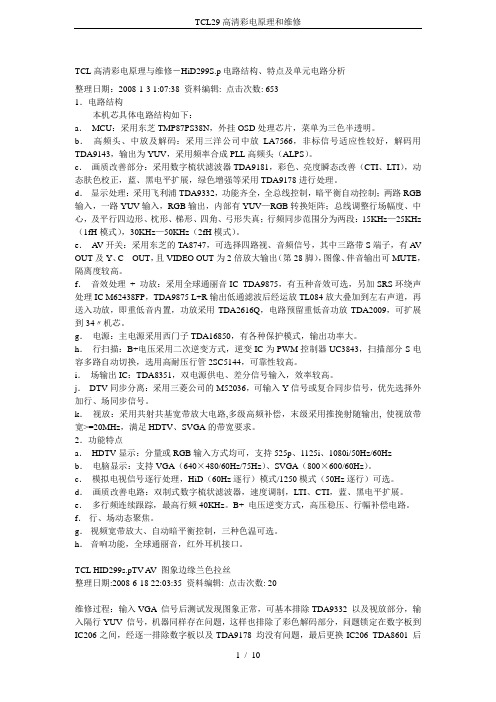

TCL29高清彩电原理和维修
TCL高清彩电原理与维修－HiD299S.p电路结构、特点及单元电路分析整理日期：2008-1-3 1:07:38 资料编辑: 点击次数: 6531．电路结构本机芯具体电路结构如下：a．MCU：采用东芝TMP87PS38N，外挂OSD处理芯片，菜单为三色半透明。
b．高频头、中放及解码：采用三洋公司中放LA7566，非标信号适应性较好，解码用TDA9143，输出为YUV，采用频率合成PLL高频头（ALPS）。
c．画质改善部分：采用数字梳状滤波器TDA9181，彩色、亮度瞬态改善（CTI、LTI），动态肤色校正，蓝、黑电平扩展，绿色增强等采用TDA9178进行处理。
d．显示处理：采用飞利浦TDA9332，功能齐全，全总线控制，暗平衡自动控制；两路RGB 输入，一路YUV输入，RGB输出，内部有YUV—RGB转换矩阵；总线调整行场幅度、中心，及平行四边形、枕形、梯形、四角、弓形失真；行频同步范围分为两段：15KHz—25KHz （1fH模式），30KHz—50KHz（2fH模式）。
e．A V开关：采用东芝的TA8747，可选择四路视、音频信号，其中三路带S端子，有A V OUT及Y、C OUT，且VIDEO OUT为2倍放大输出（第28脚），图像、伴音输出可MUTE，隔离度较高。
f．音效处理+ 功放：采用全球通丽音IC TDA9875，有五种音效可选，另加SRS环绕声处理IC M62438FP，TDA9875 L+R输出低通滤波后经运放TL084放大叠加到左右声道，再送入功放，即重低音内置，功放采用TDA2616Q，电路预留重低音功放TDA2009，可扩展到34〃机芯。
g．电源：主电源采用西门子TDA16850，有各种保护模式，输出功率大。
h．行扫描：B+电压采用二次逆变方式，逆变IC为PWM控制器UC3843，扫描部分S电容多路自动切换，选用高耐压行管2SC5144，可靠性较高。
i．场输出IC：TDA8351，双电源供电、差分信号输入，效率较高。
29种彩电开关电源电路图和原理说明(图)
29种彩电开关电源电路图和原理说明（图）2013-07-02 00:39:25作者：中华维修整理53506我要评论编者注：这29种开关电源电路是CRT彩电电源电路的典型代表，搞懂了这些电源原理，那么修彩电开关电源基本上是小试牛刀。
1.A3机芯电源A3机芯电源最早出现在采用三洋公司的LA7680机芯上，故而得名，因其电路简洁、效率高、易扩展、易维修，现在已被各厂家广泛使用。
R520、R521、R522为起动电阻，R519、C514、R524、V513、T501的（1）、（2）绕组组成正反馈回路，C514为振荡电容。
V553及周边元件、VD515、V511、V512组成稳压控制电路。
R552为取样电阻，VD561为V553的发射极提供基准电压，当电源输出电压过高时，V553、VD515、V511、V512均导通程度增加，使开关管V513的基极被分流，输出电压随之下降；反之，若电源输出电压降低时，V553、VD515、V511、V512均导通程度减少，使开关管V513的基极分流减少，输出电压随之上升。
VD518、VD519、R523组成过压保护电路。
另外VD563也为过压保护。
C515的作用：我们来看如果没有C515会怎样？当某一时刻开关变压器的（1）脚相对（2）脚为正时，一方面（1）脚的电压经R519、C514加到V513的基极，欲使V513饱和，但同时，该电压也经R526加到V512的基极，这样一来，V512饱和导通，而V512饱和导通将迫使V513截止，这就有矛盾了。
再来看加入C515的情况：同样当某一时刻开关变压器的（1）脚相对（2）脚为正，欲使V513饱和，这时该电压也经R526加到V512的基极，但由于有C515的存在，C515两端的电压不能突变，需经一定时间的延迟，或者说C515有一个充电过程，才会使V512饱和，这样就不会干扰V513的饱和了。
显然，C515容量的大小决定了延迟的时间，这样也会影响V513基极脉冲的占空比，同样也会影响输出电压的大小，根据这一点，有人误认为C515是振荡电容，这显然是不对的。
(电视机原理与技术)第13章彩色电视机扫描电路
电视扫描电路的组成部分
垂直扫描电路
垂直扫描电路负责控制电子束的垂直移动，完成对 图像的逐行扫描。
水平扫描电路
水平扫描电路负责控制电子束的水平移动，完成对 每行中像素的扫描。
颜色解码电路
颜色解码电路将RGB信号转换为屏幕上每个像素点 的实际颜色。
视频处理
视频处理部分将接收到的信号进行放大、去噪等处 理，以提供清晰的图像。
色彩解码
彩色电视机使用色彩解码电路将接收到的信号转换 为红、绿、蓝三个原色。
扫描电路组成
扫描电路由垂直扫描电路和水平扫描电路组成，完 成对图像的逐行扫描。
电视机扫描原理简介
垂直扫描
垂直扫描将图像逐行渲染，从上到下绘制图像 的每一行。
(电视机原理与技术)第13章彩色电视 机扫描电路
彩色电视机扫描电路 电视机扫描原理简介 彩色电视机的扫描电路 电视扫描电路的组成部分 场频和线频信号的生成和处理 扫描过程的调整和控制方式 彩色电视机常见故障解决方法
彩色电视机扫描电路
阴极射线管(CRT)
彩色电视机使用阴极射线管作为显示器件，通过电 子束扫描，将信号转换为图像。
同步电路
同步电路负责对扫描信号进行同步，确保图像的稳 定显示。
场频和线频信号的生成和处理
1
场频信号生成
场频信号由垂直同步信号产生，控制电
线频信号生成
2
子束从上到下扫描屏幕的每一行。
线频信号由水平同步信号产生，控制电
子束从左到右扫描每行中的像素。
3
场频信号处理
场频信号经过处理后，用于控制扫描电
线频信号处理
画面刷新
彩色电视机电路图分析基础
彩色电视机电路图分析基础--------------------------------------------------------------------------------彩色电视机电路图分析基础1. 彩电电源与波段开关电路说明:电路图如下图所示,Logic IC 301 BU4069内藏有6组反相器(Inverter), 用来当作两组独立的开关选择器,即电源开关(Power on-off)与波段选择器(Band vhf-uhf).首先开机供电IC Pin14电源后, C340电容瞬间储存电位为零, 使IC Pin2/3为高电位, IC Pin4为低电位, Q302无推动电流, 其CE间呈高阻状态, 而Q301亦未导通, 主电源未能供应其它电路. 此时C341电容则经由R320充电至高电位.当压下Power按钮(未释回)时, C341所储存之高电位, 经由R319充电C340电容, 使至高电位. 因而IC Pin2/3转为低电位, IC Pin4则为高电位, 并经由R318推动Q302, 使其CE间呈低阻状态. 而Q301导通, 使其它电路得到供电. 而Power按钮释回后, 因IC Pin2/3为低电位, 使C341所储存之高电位, 经由R320放电完毕.若再次压下Power按钮, 由于C341电容值远大于C340, 故C340所储存之高电位, 被C341与R320放电完毕. 此时IC Pin1 为低电位, IC Pin2/3转为高电位, IC Pin4则为低电位, Q301 与Q302再次关闭. 以上连续触压, 在电路上形成on-off来回改变之动作.另外一组波段开关电路原理相同, 由C342设定使开机供电时, IC Pin9/10为低电位, Pin8为高电位. 此时Q303导通, Q304关闭, VHF Tuner部份得到供电.当压下Band按钮后, IC Pin9/10为高电位, Pin8为低电位. 此时Q303关闭,Q304导通, UHF Tuner 部份得到供电.2. 灯管超高压产生器(D to A) 电路说明:电源先经由R401, R410, R411提供Q406, Q407所需直流偏压. 并经由L401, T401到Q406, Q407集极, 使产生间歇振荡. 再由T401次级圈Pin1/2, 提供正回授信号至Q406, Q407基极, 使振荡得以持续. 而T401次级圈Pin8/10, 则提供超高压经由C407推动灯管电流. C406可修正振荡频率, C404, L401用以防止振荡高频, 经由电源干扰其它电路.Q403, Q401及其周边电路, 提供灯管延迟启动功能, 以防止出现瞬时画面. 供电时C402瞬间短路, 使Q403导通, 再使Q401导通, 切断R401之直流偏压, 使Q406, Q407无法立即起振, 须待C402充电完成, 使Q403, Q401关闭. 而Q406, Q407直流偏压恢复时, 才能起振, 点亮灯管显示画面. R402, D401则在关机瞬间, 使C402迅速放电, 以免再开机时产生异常.3. 亮度控制电路原理分析:Q204, Q205及其周边电路, 经由亮度控制按键Up/Down, 调整Q205输出直流电位, 再经R272, R242至IC202 Pin6, 改变画面亮度. (电位越高则画面越暗)当Down按键压下时, C261经由R266高阻缓缓充电, 使电位升高. 当Up按键压下时, C261经由R268高阻缓缓放电, 使电位下降. Q204 FET(场效应晶体)source极输出电路, 具有超高阻抗输入, 低阻抗输出特性, 可将其gate极C261直流电位, 经由source极输出. Q205 FET 则可视为超高阻抗电阻(如同逆向偏压之二极管), 提供Q204所需之偏压电流. 由于Q204, Q205之超高阻抗特性, 使C261无法经由周边组件放电, 因而电位恒久保持不变.4. 声音电路图分析:声音中频信号由中频处理器IC Pin18输出后, 经C125, CC125, CF103滤除其它图像及同步信号, 再输入IC Pin10经由IC内部声音中频放大器, 使信号放大至饱和后, 由Pin16输出, 再经R126, CF104,C136输入IC Pin15, 由内部FM解调线路回复音频信号, 自IC Pin13输出音频, 经由C139及外部音源输入端子, 至IC501音量控制器电路. 由Pin14输入, 经Pin6 UP 及Pin7 DOWN之按键控制, 调整增减音量后, 再由Pin15输出, 再经C505,R504,R518设定音量位准后, 输入功率放大器IC502 Pin3放大后, 由Pin5输出, 经C506到外部喇叭端子, 并推动喇叭产生声音.相关线路组件之主要功能如下:★C125,CC125,L109高通滤波器可滤除同步信号及低频图像信号.★CF103声音中频通频滤波器, 可滤除彩色及高频图像信号.★R126,CF104用以产生FM检波所需之射频载波信号.★R127,C136前者为CF104输出阻抗匹配, 后者为隔直流电容.★R128,C138 FM解强调电路, 提供约75US高音频抑制比, 以改善噪音系数.★C139,C520音量控制器输入及输出端之隔直流电容.★R501为IC502负回授电阻用以控制IC放大增益.★C503,R503高音频相位转移用, 以防止高频寄生震荡产生.★R517 用以降低耳机之输出功率, 防止耳机过载破音.★C507 位于耳机端防止, 高频寄生震荡产生.★C508 IC104输出隔直流电容, 并决定输出音频之低频响应.★C127,C126 声音中频放大器之偏压及信号旁路.★R130,C137 改变声音中频放大器Pin14直流电位, 控制音频输出大小.★R116,C128,C129声音中频放大器之电源退交连电路.★R502,C502 音频功率放大器之电源退交连电路.★R507,C510 RC常数设定数字脉波之振荡频率,亦可改变数字音量调整之变化速度. ★C511在开始供电时, 将内部音量控制器, 设定在固定位准上(46DB).★R512,C509在关机后, 提供IC501 所需之微量支撑电流.5. 调谐器及中频处理器电路说明:电视射频信号由天线接收后, 经C103,C102到调谐器Pin8输入, 在其内部放大及差频转换后, 由其Pin1输出中频信号. 此4.5-6.5MHz频宽之信号, 再经Q101放大及F101梳型滤波器, 选取中频信号通路后, 输入中频处理器IC101 Pin6/7. 再经其内部放大, 及位于Pin19/20之中频谐振线圈, 选取中频信号予以检波处理, 并由Pin18输出解调后之图像信号及声音中频信号.调谐器Pin2为主电源, Pin3/6分别为VHF及UHF波段之电源控制, 而Pin4则为VHF之High及Low两波段之电源选择控制. Pin5为外部控制电压, 可改变调谐器内部载波谐振频率, 使与外部输入之电视信号差频, 转换为固定频率之中频信号. Pin7为AGC控制电压, 可改变调谐器内部电视信号放大级之增益. (一般随电压高低约为0-30db之变化)天线端之电视射频信号强度, 随地区电台强度距离变化. (由可用之弱信号36db到极强信号86db, 约有50db之变化) 而为避免因信号过强, 或放大过载, 造成图像失真, 需利用AGC电路产生50db之增益控制. 一般为中频放大器先控制前段20db, 然后调谐器控制后前段30db. 亦即天线信号由36增强至56db范围时, IC101内部之图像峰值检波电路启动, 随图像波幅高低, 自行控制降低中频增益, 以避免图像过载失真. 而调谐器由IC101 Pin3输入之AGC电压却不变,以保持最大射频增益. 当天线信号由56增强至86db范围时, 中频增益已无法随信号强度再降低. 此时IC101 Pin3输出之电压, 却可随信号强度逐渐上升, 并输出至调谐器Pin7, 以降低其内部射频放大级之增益.IC101 Pin21之谐振线圈T101, 会经由中频信号之频率偏差, 产生相对之AFT直流电压, 由Pin17输出. 此电压在中频正调点时, 恰为一半电源电压, 若中频频率偏高则电压值下降, 反之为上升, 形成中频S曲线. 扫描选台IC102即利用此项特性, 以搜寻并锁定电台频率之正调点.★C102,C113,C115,C116为隔直流电容.★C105,C106,C107,C108,C109,C110射频旁路电容, 可防止调谐器内部射频辐射外泄.★R173调谐器中频输出之负载匹配阻抗.★R104,R105,R107为Q101中频放大级偏压电阻.★R103,C112为Q101中频放大级电源退交连电路.★L104,R106前者与CF101输入容抗谐振以提高增益, 后者降低L104Q值以防止铃振.★L105,C122为IC101电源退交连电路.★R113, R114设定调谐器AGC电压为1.5V最佳工作点.(AGC未启动时)★C120,C124滤波电容用以除去峰值AGC电压所伴生之图像信号成分.★C119,R109,R108,C117中频放大级峰值AGC电路控制组件.★SVR101,R112设定IC101 Pin4电压, 以决定RF AGC启动时之中频信号强度.★R111可设定IC101 Pin24电压, 改变Pin18图像信号之输出波幅.6. 扫描选台电路说明:IC101Pin18输出之图像信号, 经由C131,R121,R120,C132滤去高频成分后, 由Pin22输入, 再经内部缓冲放大, 由Pin23输出同步信号, 供IC102 Pin7输入, 并与后级回授至Pin6之水平同步脉波比较相位. 若能同相锁定,则Pin4转为高电位输出.(平时Pin4为低电位)IC102供电时, Pin26会重复输出, 随时间锯齿变化之直流电压, 由0.5V上升至4.5V, 然后又逐渐下降回0.5V, 其变化速度由Pin12之R164决定. 此电压经由IC103放大约7倍, 使变化范围增至30V后, 输入调谐器Pin5, 以改变其内部谐振频率, 搜寻电台信号. 当电台信号接近时, 中频输出图像信号, 其成分中之水平同步脉波, 由Pin7输入与显示屏回送至Pin6之同步信号锁定时, 扫描速度自动降低, 以便利用Pin8输入之AFT电压, 与中频偏移产生之S 曲线电压特性, 找寻中频正调点予以锁定, 使选台电压保持恒定, 以收取固定电台之图像Pin9电压受Up及Down按键之控制(平常为一半电源电压) 压下Up按键使Pin26输出电压提升, 压下Down按键使Pin26输出电压下降, 可控制选台高低方向. Pin27由外部电压高低决定, 选择工作于VHF或UHF波段. 在VHF波段时, 因其包含Low及High两波段, 必须能自行切换. 其电压切换点由Pin10决定, 亦即由VHF Low波段开始扫描后, 当Pin26扫描电压高于Pin10时, 波段自动切换至VHF High, 而Pin26扫描电压又由最低点开始上升, 直到扫描电压达到最高点后开始反转, 下降到达前述切换点后, 波段自动切换回VHF Low, 且扫描电压又由最高点继续下降, 如此周而复始.Pin2/3会随扫描电压高低, 输出对应相位之水平脉波, 可用以在画面上分别显示出VHF及UHF电台之刻度位置. 但此脉波在电台锁定, 扫描停止后即自动消失,以免干扰正常画面. 但在电台锁定后, 还可利用Channel按键改变Pin17电位, 使Pin2/3继续输出频道位置显示. Pin28则随此VHF High/Low之波段切换, 输出高低电压控制调谐器,选择VHF之工作波段. Pin23/24/25之直流电位, 可设定扫描电压最高点, 以决定各波段收视范围, 亦可用以调整高端电台之刻度校准. 而Pin19/20/21之直流电位, 可调整扫描电压变化曲线, 亦可用以调整低端电台之刻度校准. Pin18则在扫描过程中保持高电位, 一方使Q103导通, 进而使IC101 Pin14降低电位, 关闭音频电路, 以消除无电台之噪音. 此外亦导通Q102, 降低锁定灵敏度, 以避免因电台旁带附波影响, 减缓扫描速度.★L108,C149,C150为IC102电源退交连电路★C154决定Pin2/3输出脉波之宽度, 亦即画面频道显示柱形之粗细.★C142,C143为Pin4充电电容, 控制锁定完成时间, 即频道显示柱形消失之时间.★R141,C144 水平脉波整形电容, 用以修正Pin6外部输入之相位波形.★D103,D104 降压作用, 使选台低端电压降低(此电压因IC103放大后升高).7. 图像处理电路说明:图像信号由IC101 Pin18输出后, 经由R118,L107,CF102滤除声音中频信号, 再经Q201缓冲放大后, 接到外部输入A V端子,作内外部输入图像之选择. 经选择后之图像信号, 其黑白成分(Y信号), 经由R204,R208,C203进入IC201 Pin24, 在其内部缓冲放大, 并受Pin25及Pin23设定之直流偏压, 分别控制图像之尖锐度(即图像高频增益)与对比度(即图像增益)后, 由Pin22输出. 接着再由Pin21输入, 而此时其直流基准电位, 亦受到Pin20之控制, 以调整图像之底亮度(亦即黑阶之直流电位).而图像信号中之同步信号成份, 则在经Q203缓冲放大后, 再经R206, C207, R207, C208电路滤出低频之同步信号, 进入IC201 Pin15, 除供IC内部信号处理外, 并由Pin16放大输出至液晶显示屏, 以控制其图像扫描相位.图像信号中之彩色信号成分(含彩色图像与彩色同步), 则经Q203缓冲放大后, 经由R205, C204, C205并利用C209, L201谐振, 使彩色信号通频进入IC201 Pin2. 在其内部放大, 并受Pin28设定之直流偏压, 控制彩色图像之强度(即彩色图像增益)后, 由Pin4输出. 再由Pin10/11输入个别之R-Y, B-Y信号处理电路, 在IC内部利用彩色副载波作信号之解调处理. 解调后之R-Y与B-Y信号, 在IC内部与Pin21输入之Y信号, 组合成为R,G,B信号, 分别由Pin17,18,19输出至IC202 RGB信号处理器.彩色副载波系由Pin27所产生之2倍频谐振信号, 经由Pin8外部直流偏压作微量调整后,予以2倍除频处理. 再由Pin5直流电位, 控制副载波相位(即色相控制), 并受Pin8之相锁环电路锁定频率, 使其能完全与电台信号, 保持相同频率与相位.其原理为利用Pin2输入之彩色同步信号, 在IC内部经Pin15之水平同步脉波取出后, 与Pin27产生之谐振载波差频, 滤波转换为直流偏移电压, 即可自动修正谐振载波偏移量, 锁定电台之彩色副载波信号. Pin6为自动彩色增益控制电路以防止因彩色信号调变过强造成饱和溢色现象. Pin9为消色器电路, 在电台未发射彩色信号时, 可自动关闭内部之彩色解调电路, 直接输出黑白图像, 以消除图像上之彩色斑纹噪声. Pin26外部电位高低, 可决定IC之彩色解调系统方式为NTSC或PAL. Pin12则输入由液晶显示屏送回, 已经同步锁定之水平脉波, 供PAL系统间隔扫描之相位控制用.(因PAL系统之B-Y调变信号, 需每间隔一条水平线, 自动反转正负相位, 但在NTSC 系统时可不用)★C201,C203为隔直流电容用以通低频图像信号.★R204,L204,C249为滤波电路用以滤除彩色信号成分.★R206,R209配合IC 输入需求, 设定黑白图像位准.★R255,C222利用其时间常数, 配合外部输入之水平同步信号, 用以取出彩色同步信号.★Q202 在外部输入图像信号工作时, 经由Q201之射极偏压导通, 使IC102 停止扫描.★R170 提供外部输入图像信号之标准负载, 且可降低Q201射极偏压, 防止Q202导通使扫描失效.8. 彩电RGB信号处理器电路说明RGB信号由Pin19/20/21输入, 经内部放大处理, 并受Pin7来自液晶显示屏, 经Q206反相输入之FRP脉波控制, 随每一水平周期, 间隔转换RGB信号正负极性, 再经IC内部开关电路, 与外加RGB信号图像重迭合并后, 由Pin13 /12/11输出, 送至液晶显示屏电路产生图像. 调整Pin2/3外部直流电位, 可分别控制R及B之低亮度增益, 而调整Pin4/5外部直流电位, 则可分别控制R及B之高亮度增益, 两者配合调整, 使图像在高低亮度时, 皆能达到RGB 平衡纯白之需求. Pin15/16/17为高位准之外部RGB信号输入, 可用以在图像上显示文字或标记, 现在则由IC102输入, 显示VHF及UHF电台频道位置之绿色与蓝色柱状标记. Pin6直流电位, 来自Q204/Q205及其相关之亮度控制电路, 以调整图像亮度.★L202, C240,C241为IC202退交连电路★R277,R278,R272用以设定亮度之直流电位可变范围.9. 彩电电源电路说明IC302供电后, 内部电路产生稳压由Pin8输出, 并供电Pin7谐振电路后, 再由Pin4输出固定周期之振荡脉波, 用以推动Q305及T301, 使T301各组次级线圈, 分别产生不同电压. 并经个别整流滤波后, 转换为直流电源, 供应其它电路需要. 而T301之Pin6输出, 为主基准电源, 可设定其分压电路位准, 回授至IC302 Pin1, 经其内部放大后由Pin2输出, 并在内部控制Pin4之输出脉波责任周期(即ON-OFF时间比), 以调整T301输出电压高低. 当SVR302分压调高后, IC302 Pin1升高而Pin2降低, Pin4输出之脉波责任周期值降低(即高电位时间减短, 而低电位时间加长), 再经T301转换至次级. 因脉波相位相反, 使T301 Pin5输出脉波高电位时间变长, 而D305导通时间增加, 输出直流电位随之提高. Pin6为短路保护电路, 当T301 Pin5主电源输出发生异状短路时, IC302 Pin1无回授变为零电位, Pin2则升高至1.5V, 并在IC 内部充电Pin6, 使其电位升高后, 切断Pin4输出, 以保护IC302.★R305, R306, C307 RC时间常数, 决定振荡脉波之周期.★R307, R308, C309 设定Pin6直流电位为0.9V, 并利用C309所需充电时间, 使开机时短路保护电路缓启动, 以防误动作.★T301 Pin6为5V主基准电源, L302,C321,C322为其退交连电路.★T301 Pin3为33V电源, 供选台器IC及调谐器电路使用.★T301 Pin4为18V电源, 供液晶显示屏电路正电源使用.★T301 Pin5为10V电源, 供音量控制器IC及RGB处理器IC后级电路使用.★T301 Pin7为7V负电源, 供液晶显示屏电路负电源使用.--------------------------------------------------------------------------------。
彩色电视机的基本电路方框结构及信号流程
目 录
• 彩色电视机概述 • 彩色电视机的基本电路方框结构 • 彩色电视机的信号流程 • 彩色电视机的性能指标 • 彩色电视机的常见问题与解决方案
01
彩色电视机概述
彩色电视机的定义
彩色电视机：一种能够接收并还原电 视信号，显示彩色图像的家用电器。
彩色电视机主要由显示屏、信号处理 电路、高频接收电路、音频处理电路 等部分组成。
信号的解码与处理
信号解码
视频和音频信号经过解码器解码，还原出原始的模拟信号。
同步分离
从解码后的信号中分离出复合同步信号，以保持图像的稳定 性。
信号的显示与
视频放大
经过放大的视频信号传输到显像管， 驱动显像管发光。
音频放大
音频信号经过音频放大器放大，驱动 扬声器发声。
04
彩色电视机的性能指标
分辨率
8K分辨率
8K分辨率是一种更高清晰度的电视标准，其分辨率为7680×4320像素，是4K电视分辨率的4 倍。8K电视能够提供更加细腻、逼真的画面效果，尤其适合大屏幕显示。
色彩表现
色彩表现
广色域技术
色彩表现是衡量电视机还原真实世界 色彩能力的重要指标。鲜艳、自然的 色彩能够提供更真实的观影体验。
广色域技术能够扩展电视机显示的色 彩范围，使画面更加鲜艳、饱满。常 见的广色域标准包括NTSC、Adobe RGB和DCI-P3等。
OLED技术能够实现自发光，因 此具有极高的对比度和出色的黑 色表现。OLED电视在黑暗场景 中能够呈现完美的黑色，且色彩
鲜艳、动态范围广。
LED液晶电视
LED液晶电视通过控制背光亮度 实现高对比度。一些高端LED液 晶电视的对比度可达到数万比一，
