04-复杂自愈环组网的配置方法
环网(自愈环
双向指业务在网上的流向
业务路由越短，占用资源 越少
B
业务配置在前一半时隙？
后一半时隙用做保护资源
收发 155Mbit/s
二纤双向复用段
业务极端分散—— 业务只存在于相邻站点之间
155Mbit/s 发收 A e w B e w w e E w
承载业务量= M×STM-N/2 业务极端集中—— 所有业务都由一个站点发出
C-A的业务经工作 纤S1沿顺时针到A 点；保护纤空闲 或传低级别的业 务。
D
B
C
CA
AC
二纤单向复用段保护环
故障时：
CA AC S1 A P1 倒换
A-C业务经S1纤沿 逆时针（此时P1 纤业务断）到C点， A-C的业务未受影 响
C-A的业务倒换到 P1纤沿顺时针到
D
B
C
光缆断时
A点。
CA
AC
倒换
二纤双向复用段二纤双向复用段二纤双向复用段二纤双向复用段stmn承载业务量mstmn2所以双向环适用于业务分散的情况发收155mbits155mbits收发主环方向业务极端分散业务只存在于相邻站点之间承载业务量mstmn2业务极端集中所有业务都由一个站点发出承载业务量stmn二纤双向复用段二纤双向复用段二纤双向复用段二纤双向复用段11
承载业务量= STM-N
主环方向
e
e w
STM-N≦承载业务量≦M × STM-N/2
所以双向环适用于业务分散的情况
C 收发 155Mbit/s
D
二纤双向复用段环
R-LOS,SWITCH
B
B
R-LOS,SWITCH
C
A
PASS
STM-N MSP D
浅谈风电场光网络自愈环网的构建
浅谈风电场光网络自愈环网的构建浅谈风电场光网络自愈环网的构建单位作者日期摘要随着近年来大规模风电基地的建设不断加快，200MW以上的大规模风电场数量急剧增加。
这种大规模的风电场往往都有100台以上的风电机组，而随着现场总线技术和光通信技术在工业领域中日渐成熟地运用，光纤通信成了风电场中控监视风电机组运行参数、控制风电机组运行状态的信号载体。
本文取了两种风电场常见的光网络自愈环网的架构进行比较、分析，目的是为了给风电场光网络探寻一套稳定、可靠的自愈环网结构。
关键词：光通信技术自愈环网AbstractRecent years, with the construction of large scale wind base, accelerating the large-scale wind farm number more than 200 mw has increased dramatically. This large-scale wind farm tend to have more than 100 sets of the wind generator, and with the fieldbus technology and optical communication technology in industrial field to use to mature, optical communications became the wind generator control surveillance wind power.at the wind generator operating parameters, control of running status of signal carrier. This article took two kind of wind farm common optical network self-healing ring networkarchitecture comparison and analysis, the purpose is to give wind farm of optical network explores a stable and reliable self-healing ring net structure.Keyword：Optical communication technology. Self-healing ring net structure.一、风电场风机的地理分布以一个地处III类风资源区、装机容量为200MW、单机容量为1.5MW的风电场为例。
4-SDH组网方式和自愈保护
注：M＜N ＜
再生中继器—REG
再生中继器——REG 再生中继器 2端口器件，用于节点站。 端口器件，用于节点站。 端口器件 不需交叉复用功能 功能： 功能：O/E、抽样、判决、再生整形、E/O；使线路噪声 、抽样、判决、再生整形、 ； 不积累
STM-N
二纤单向通道保护环
有备环提供冗余通道， 有备环提供冗余通道，以便设备倒换时有备用通道供 倒换使用； 倒换使用； 支路上线路在主环和备环上的同时发送， 支路上线路在主环和备环上的同时发送，满足在主备 环上传送相同业务的的倒换条件 支路板的选收功能： 支路板的选收功能：支路板能够在主备环之间进行选 收； 交叉板的复制功能： 交叉板的复制功能： 1、根据西向下到支路的业务配置自动复制从东向下到支 、 路的业务； 路的业务； 2、根据从西向到东向的穿通复制出东向到西向的穿通； 、根据从西向到东向的穿通复制出东向到西向的穿通；
SDH组网
NE1机房内的实际传输系统构成 机房内的实际传输系统构成: 机房内的实际传输系统构成
从NE3来来来来
电电电 电电 ODF 转转转转 NE1
工作地线
从NE2来来来来
中中电来 DDF 保保保电 BITS设设
保保保保
SDH自愈保护
SDH网络的自愈保护： 网络的自愈保护： 网络的自愈保护 用光纤连接起来的网元构成网络， 用光纤连接起来的网元构成网络，如果光纤中断或者 某个网元失效， 某个网元失效，要求网络能根据实际遇到的情况发生 自动保护倒换，实现对现有业务的保护， 自动保护倒换，实现对现有业务的保护，网络故障需 要人工处理，此功能为自愈保护； 要人工处理，此功能为自愈保护； SDH自愈保护根据实际组网确定，一般分为单（双） 自愈保护根据实际组网确定， 自愈保护根据实际组网确定 一般分为单（ 向通道保护、 向复用段保护、子网连接保护、 向通道保护、单（双）向复用段保护、子网连接保护、 1＋1、1：N 保护等方式； ＋ 、 ： 保护等方式；
复杂自愈环组网的配置方法

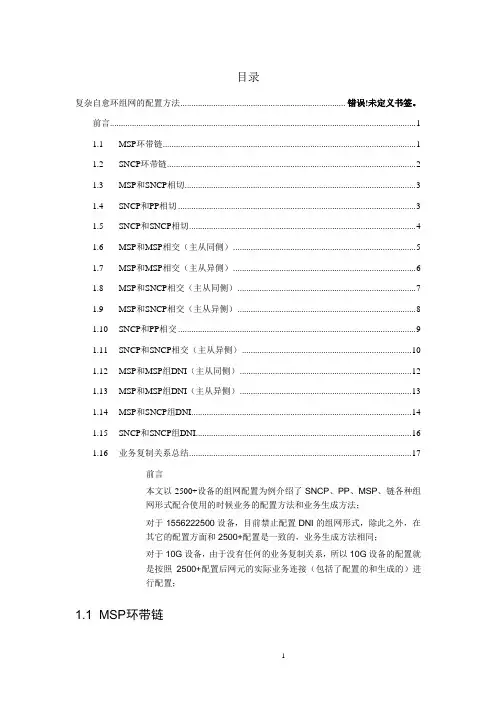

目录复杂自愈环组网的配置方法......................................................................... 错误！未定义书签。
前言 (1)1.1 MSP环带链 (1)1.2 SNCP环带链 (2)1.3 MSP和SNCP相切 (3)1.4 SNCP和PP相切 (3)1.5 SNCP和SNCP相切 (4)1.6 MSP和MSP相交（主从同侧） (5)1.7 MSP和MSP相交（主从异侧） (6)1.8 MSP和SNCP相交（主从同侧） (7)1.9 MSP和SNCP相交（主从异侧） (8)1.10 SNCP和PP相交 (9)1.11 SNCP和SNCP相交（主从异侧） (10)1.12 MSP和MSP组DNI（主从同侧） (12)1.13 MSP和MSP组DNI（主从异侧） (13)1.14 MSP和SNCP组DNI (14)1.15 SNCP和SNCP组DNI (16)1.16 业务复制关系总结 (17)前言本文以2500+设备的组网配置为例介绍了SNCP、PP、MSP、链各种组网形式配合使用的时候业务的配置方法和业务生成方法；对于1556222500设备，目前禁止配置DNI的组网形式，除此之外，在其它的配置方面和2500+配置是一致的，业务生成方法相同；对于10G设备，由于没有任何的业务复制关系，所以10G设备的配置就是按照2500+配置后网元的实际业务连接（包括了配置的和生成的）进行配置；1.1 MSP环带链配置业务（节点业务配置）：1)配置：sys1,ge1->sys2,gw12)配置：sys2,gw1->sys1,ge1配置总结：配置环到链的业务和配置链到环的业务，不存在业务复制；蓝色线表示实际手工进行的业务配置；1.2 SNCP配置业务（节点业务配置）：1)配置：sys1,gw1->sys2,gw1自动生成：sys1,ge1->sys2,gw1（业务对）2)配置：sys2,gw1->sys1,gw1自动生成：sys2,gw1->sys1,ge1（双发业务）配置总结：配置环到链的业务，会自动形成SNCP业务对；配置链到环的业务，会自动在环内双发；1.3 MSP和SNCP相切配置业务（节点业务配置）：与SNCP环带链的配置完全相同；请参考SNCP环带链的配置；配置总结：配置环到MSP的业务，会自动形成SNCP业务对；配置MSP到环的业务，会自动在环内双发；1.4 SNCP和PP相切配置业务（节点业务配置）：配置：sys1,gw1->sys2,gw1自动生成：sys1,ge1->sys2,gw1（业务对）sys1,gw1->sys2,ge1sys1,ge1->sys2,ge1（业务对）2)配置：sys2,gw1->sys1,gw1自动生成：sys2,ge1->sys1,ge1配置总结：配置一条SNCP到PP的业务会复制3条业务，生成2个业务对；配置一条PP到SNCP的业务会在另侧复制一条同向的业务；1.5 SNCP和SNCP相切配置业务（节点业务配置）：1)配置：sys1,gw1->sys2,gw1自动生成：sys1,ge1->sys2,gw1（业务对）sys1,gw1->sys2,ge1sys1,ge1->sys2,ge1（业务对）2)配置：sys2,gw1->sys1,gw1自动生成：sys2,ge1->sys1,gw1sys2,gw1->sys1,ge1sys2,ge1->sys1,ge1配置总结：配置一条SNCP到SNCP的业务会复制3条业务，生成2个业务对；一条双向业务在SNCP的相切节点会有4个SNCP业务对；1.6 MSP和MSP相交（主从同侧）配置业务（节点业务配置）：#1节点配置和业务生成：配置：sys1,gw1->sys2,gw1自动生成：sys1,gw1->sys1,ge1（continue 业务）sys2,ge1->sys2,gw1（业务对）2)配置：sys2,gw1->sys1,gw1自动生成：sys2,gw1->sys2,ge1（continue 业务）sys1,ge1->sys1,gw1（业务对）#2节点配置和业务生成：配置：sys1,gw1->sys2,gw1sys2,gw1->sys1,gw1无自动生成；配置总结：主节点的w和从节点的e定义为外侧；主节点的e和从节点的w为内侧；外侧到外侧的业务会生成contiue业务和业务对，内侧到内侧的业务不进行任何复制；1.7 MSP和MSP相交（主从异侧）配置业务（节点业务配置）：#1节点配置和业务生成：配置：sys1,gw1->sys2,ge1自动生成：sys1,gw1->sys1,ge1（continue 业务）sys2,gw1->sys2,ge1（业务对）2)配置：sys2,ge1->sys1,gw1自动生成：sys2,ge1->sys2,gw1（continue 业务）sys1,ge1->sys1,gw1（业务对）#2节点配置和业务生成：配置：sys1,gw1->sys2,ge1sys2,ge1->sys1,gw1无自动生成；配置总结：主节点的w和从节点的e定义为外侧；主节点的e和从节点的w为内侧；外侧到外侧的业务会生成contiue业务和业务对，内侧到内侧的业务不进行任何复制；1.8 MSP和SNCP相交（主从同侧）配置业务（节点业务配置）：#1节点配置和业务生成：配置：sys1,gw1->sys2,gw1自动生成：sys2,ge1->sys2,gw1（业务对）2)配置：sys2,gw1->sys1,gw1自动生成：sys2,gw1->sys2,ge1（continue 业务）#2节点配置和业务生成：配置：sys1,ge1->sys2,gw1sys2,gw1->sys1,ge1无自动生成；配置总结：主节点的w和从节点的e定义为外侧；主节点的e和从节点的w为内侧；外侧到外侧的业务会生成contiue业务和业务对，内侧到内侧的业务不进行任何复制；1.9 MSP和SNCP相交（主从异侧）配置业务（节点业务配置）：#1节点配置和业务生成：配置：sys1,gw1->sys2,ge1自动生成：sys2,gw1->sys2,ge1（业务对）2)配置：sys2,ge1->sys1,gw1自动生成：sys2,ge1->sys2,gw1（continue 业务）#2节点配置和业务生成：配置：sys1,ge1->sys2,ge1sys2,ge1->sys1,ge1无自动生成；配置总结：主节点的w和从节点的e定义为外侧；主节点的e和从节点的w为内侧；外侧到外侧的业务会生成contiue业务和业务对，内侧到内侧的业务不进行任何复制；1.10 SNCP和PP相交配置业务（节点业务配置）：#1节点配置和业务生成：配置：sys1,gw1->sys2,gw1自动生成：sys1,ge1->sys2,gw1（业务对）sys1,gw1->sys1,ge1（contiue业务）2)配置：sys2,gw1->sys1,gw1无业务生成；#2节点配置和业务生成：配置：sys1,ge1->sys2,ge1自动生成：sys1,gw1->sys2,ge1（业务对）sys1,ge1->sys1,gw1（contiue业务）2)配置：sys2,ge1->sys1,ge1无业务生成；配置总结：SNCP环主从节点业务复制关系是相同的；PP环主从节点业务复制关系是相同的；这里不再对主从同侧和主从异侧进行一一分析；1.11 SNCP和SNCP相交（主从异侧）配置业务（节点业务配置）：#1节点配置和业务生成：配置：sys1,gw1->sys2,ge1自动生成：sys1,ge1->sys2,ge1（业务对）sys1,gw1->sys1,ge1（contiue业务）2)配置：sys2,ge1->sys1,gw1自动生成：sys2,gw1->sys1,gw1（业务对）sys2,ge1->sys2,gw1（contiue业务）#2节点配置和业务生成：配置：sys1,ge1->sys2,gw1自动生成：sys1,gw1->sys2,gw1（业务对）sys1,ge1->sys1,gw1（contiue业务）2)配置：sys2,gw1->sys1,ge1自动生成：sys2,ge1->sys1,ge1（业务对）sys2,gw1->sys2,ge1（contiue业务）配置总结：SNCP环主从节点业务复制关系是相同的；所以主从同侧和主从异侧类似，这里就不再进行一一分析；1.12 MSP和MSP组DNI（主从同侧）e配置业务（节点业务配置）：#1节点配置和业务生成：配置：sys1,gw1->sys2,gw1自动生成：sys1,gw1->sys1,ge1（contiue业务）2)配置：sys2,gw1->sys1,gw1自动生成：sys1,ge1->sys1,gw1（业务对）#2节点配置和业务生成：配置：sys1,gw1->sys2,gw1自动生成：sys1,gw1->sys1,ge1（contiue业务）2)配置：sys2,gw1->sys1,gw1自动生成：sys1,ge1->sys1,gw1（业务对）#3节点配置和业务生成1)配置：sys1,gw1->sys2,gw1无业务生成2)配置：sys2,gw1->sys1,gw1无业务生成#4节点配置和业务生成1)配置：sys1,gw1->sys2,gw1无业务生成2)配置：sys2,gw1->sys1,gw1无业务生成配置总结：业务复制关系比较复杂，请参考“业务复制关系总结”里的内容进行分析；1.13 MSP和MSP组DNI（主从异侧）w配置业务（节点业务配置）：#1节点配置和业务生成：配置：sys1,gw1->sys2,gw1自动生成：sys1,gw1->sys1,ge1（contiue业务）2)配置：sys2,gw1->sys1,gw1自动生成：sys1,ge1->sys1,gw1（业务对）#2节点配置和业务生成：配置：sys1,ge1->sys2,gw1自动生成：sys1,ge1->sys1,gw1（contiue业务）2)配置：sys2,gw1->sys1,ge1自动生成：sys1,gw1->sys1,ge1（业务对）#3节点配置和业务生成1)配置：sys1,ge1->sys2,gw1无业务生成2)配置：sys2,gw1->sys1,ge1无业务生成#4节点配置和业务生成1)配置：sys1,gw1->sys2,gw1无业务生成2)配置：sys2,gw1->sys1,gw1无业务生成配置总结：业务复制关系比较复杂，请参考“业务复制关系总结”里的内容进行分析；1.14 MSP和SNCP组DNI配置业务（节点业务配置）：#1节点配置和业务生成：1)配置：sys1,gw1->sys2,gw1自动生成：sys1,gw1->sys1,ge1（contiue业务）sys1,ge1->sys2,gw1（业务对）2)配置：sys2,gw1->sys1,gw1无自动生成业务#2节点配置和业务生成：配置：sys1,gw1->sys2,gw1自动生成：sys1,gw1->sys1,ge1（contiue业务）2)配置：sys2,gw1->sys1,gw1自动生成：sys1,ge1->sys1,gw1（业务对）#3节点配置和业务生成1)配置：sys1,gw1->sys2,gw1无业务生成2)配置：sys2,gw1->sys1,gw1无业务生成#4节点配置和业务生成1)配置：sys1,ge1->sys2,gw1sys1,ge1->sys1,gw1（continue业务）sys1,gw1->sys2,gw1（业务对）2)配置：sys2,gw1->sys1,ge1无业务生成配置总结：由于SNCP的主从节点复制关系一致，所以不再对主从异侧的情况进行分析；如果需要，请参考“业务复制关系总结”里的内容进行分析；1.15 SNCP和SNCP组DNI配置业务（节点业务配置）：#1节点配置和业务生成：1)配置：sys1,gw1->sys2,gw1自动生成：sys1,gw1->sys1,ge1（contiue业务）sys1,ge1->sys2,gw1（业务对）2)配置：sys2,gw1->sys1,gw1无自动生成业务#2节点配置和业务生成：配置：sys1,gw1->sys2,gw1自动生成：sys1,gw1->sys1,ge1（contiue业务）sys1,ge1->sys2,gw1（业务对）2)配置：sys2,gw1->sys1,gw1无自动生成业务；#3节点配置和业务生成1)配置：sys1,ge1->sys2,gw1sys1,ge1->sys1,gw1（continue业务）sys1,gw1->sys2,gw1（业务对）2)配置：sys2,gw1->sys1,gw1无业务生成#4节点配置和业务生成1)配置：sys1,ge1->sys2,gw1sys1,ge1->sys1,gw1（continue业务）sys1,gw1->sys2,gw1（业务对）2)配置：sys2,gw1->sys1,ge1无业务生成配置总结：由于SNCP的主从节点复制关系一致，所以不再对主从异侧的情况进行分析；如果需要，请参考“业务复制关系总结”里的内容进行分析；1.16 业务复制关系总结说明：外侧：主节点的w和从节点的e；内侧：主节点的e和从节点的w无：代表无自动复制业务情况，即配置是什么就是什么；。
双环自愈式光纤环网方案
双环自愈式光纤环网方案双环自愈式网络拓扑结构是将所有光纤数据收发器顺序连接，组成环形网络拓扑结构。
在环形网络拓扑结构中，各节点（站）通过各自的中继转发器连接到光纤链路上，信号沿着一个方向从源节点传送到目的节点，构成一个封闭的双环光链路，称为双环自愈式网拓扑方案，如附图8所示。
附图8双环自愈式网拓扑方案采用双环自愈结构的主要目的是在光纤链路遭受各种不同程度的损坏时，本方案可以自动的重新构建数据通道，而不需要人工的参与，同时将故障点的信号通过继电器输出，以便实现网管功能。
当光纤线路的故障修复后，本方案又将自动的恢复原来的数据通道的工作，同样不需要人工的参与。
a 、一条光纤链路故障时网络重构方案一条光纤链路故障时网络重构方案如附图9所示，当主环光纤链路出现故障时，副环自动启动，接替主环的工作使通信系统正常运行。
同时，这两台光纤收发器上的报警指使灯亮、报警继电器动作故障修复后系统自动恢复。
光纤双绞线FTUFTUFTURS-232/485光端光端 光端光端附图9一条光纤链路故障时网络重构方案b.两条光纤同时发生故障时网络的重构方案两条光纤链路同时发生故障如附图10所示，此时FTU 1及FTU 2 两处的光纤数据收发器会自动将光纤链路环回，形成两个独立的环形网，从而实现链路的自愈，使系统保持正常的运行。
同时，这两台光纤收发器上的报警指使灯亮、报警继电器动作。
待故障解除后光纤数据收发器会自动的恢复到原来的工作方式。
附图10 两条光纤同时发生故障时网络的重构方案c 、一个光纤数据收发器站点故障一个光纤数据收发器站点出现故障如附图11所示，此时 FTU 1及FTUn 处的光纤数据收发器会自动将光纤链路环回，形成两个独立的环形网，从而实现FTU1 1 光端光端 光端FTU nFTU2光纤故障点光端 光纤主环光纤副环FTU1光端光端FTUnFTU2光纤故障点环回光纤主环光纤副环环回链路的自愈。
同时，这两台光纤收发器上的报警指示灯亮、报警继电器动作。
SDH自愈环互通的复杂网络分析
上下载的业务都得不到保护 。
图１（ 为双节点互通结构 ，这种结构 的保护机理 ｆ Ｂ） 终
更 完 善 。 进 行 了 分 接 ～ 续 传 功 能 的 互 通 节 点 ，使 安 排 在 两
Ｉ 裔
个 环之 间的 两组互 通节 点对 ，可 以互相保 护 穿通 两环 间的 业 务 。这样环 中任 意节 点失效 都不会 导致 原来通 过该 节点 的业 务丢 失 。不过 ，相对 于单 节点 互通环 ，它 的结构较 复 杂 ，成本较高 一些 。 在实 际的Ｓ ＤＨ网络 中 ，大多是 由基本 的 网络 形式 单环 或 单链组 成 的复杂 网络 ，称之 为相 交环 、相切环 等 的拓扑
建立一条通路 ， 目前 尚无法由一个网管中心 节点来操作实现 。
Ｄｏ：０３ ６ ／． ｓ ．６ ３ ５ ３ 。０ ００ ．０ ｉ ．９ ９ ｊｓ ｎ１ ７ － １ ７２ １ ．６０ ２ １ ｉ
一
、
刖 舌 Βιβλιοθήκη 化繁 为简 ：认 为复杂 网络是基 本拓扑 的组合 ，首先 归 纳 出基本拓扑 ，分析它的性质 ，在拓展到 整个 网络。
（ ） 三 基本拓扑及基本互通模式
二、复杂 网络分析的基础
（ ） 杂 网络 的 定 义 一 复
１ 、路径保护 对于 Ｓ Ｈ环形 网， Ｄ 常用的是２ 纤双 向通 道保护环和２ 双 纤
本文所述 的 “ 杂 网络 ”是指就 整个 网络而 言 ，其拓 复 扑 无法用通 常的网络拓扑模式 （ 例如链 、环 、格状 、ｍｅ ｈ ｓ 等 ）所概括 和描述 ，需要实 现网络 中如何两 点都可 以建立
间 业 务 的 传 递 与 互 通 。 这 种 多 环 互 通 的 网络 ，可 以 大 大 提
网络链路自愈合机制设计
网络链路自愈合机制设计网络链路自愈合机制设计网络链路自愈合机制是指在网络通信过程中，当某个链路出现故障或故障恢复时，网络能够自动检测并进行链路自愈合，确保网络的正常通信。
这种机制的设计可以提高网络的稳定性和可靠性，减少链路故障对通信造成的影响。
在网络通信中，链路是指连接网络设备之间的物理或逻辑连接。
链路的稳定性是保证网络通信正常进行的基础。
然而，由于各种原因，链路可能会出现故障，例如链路损坏、设备故障等。
这些故障会导致链路无法正常工作，进而影响网络的通信能力。
为了应对链路故障，网络链路自愈合机制设计应具备以下几个关键要素：----宋停云与您分享----1.故障检测：网络需要能够实时监测链路的状态，包括链路的可用性和质量。
通过监测链路的状态，网络可以及时发现链路故障并做出相应的处理。
2.故障定位：当网络检测到链路故障时，需要能够准确地定位故障点。
这需要网络能够获得足够的链路信息，并能够对链路故障进行精确分析。
3.故障恢复：一旦故障点定位完成，网络需要采取相应的措施进行链路的自愈合。
这可能包括自动切换到备用链路、重新配置路由等。
4.故障恢复速度：链路故障对网络通信的影响时间越短，网络的可用性就越高。
因此，网络链路自愈合机制应该追求尽可能快速地恢复链路故障。
为了实现网络链路自愈合机制，可以采用多种技术手段。
例如，可以通过网络管理系统实时监控链路状态，并根据预设的故障处理策略进行链路----宋停云与您分享----恢复。
还可以利用网络自愈合协议，使网络设备能够自动检测链路故障并触发相应的恢复机制。
此外，网络链路自愈合机制的设计还需要考虑网络的可扩展性和可靠性。
网络通常包含大量的链路，因此需要能够支持同时处理多个链路故障的能力。
同时，链路自愈合机制应该经过充分的测试和验证，确保其在各种复杂网络环境下都能正常工作。
总之，网络链路自愈合机制的设计是为了确保网络通信的稳定性和可靠性。
通过正确地设计和实施这种机制，可以减少链路故障对网络通信造成的影响，提高网络的可用性，从而更好地满足人们对网络通信的需求。
自愈网络组建方案
具备自愈功能的单光缆光传输网工程技术方案深圳纽太力通讯技术有限公司New-Tech-Lab Co.，LTD中国.深圳二OO七年十一月一、前言随着IP互联网业务的迅速发展，网络承载的数据业务比重越来越大，随着网络对工作及生活的作用日益重要，建立一个立足于长远规划、符合高技术含量、易于扩展升级和管理使用、具备高可靠性工作的高带宽网络已是必然。
在实际网络设计中，采用物理环型拓扑结构组建的网络可以具备环路自愈功能，可保障网络在设备或线路出故障时不会出现通讯中断，是我们设计网络常考虑的网络拓扑形式。
但实际网络条件中，采用串联工作的光网络是十分常见的实际现状。
许多光IP网络组建由于各种原因只能组建成串联工作的形式，如同一串糖葫芦一般。
这样只要前面一个点出问题，后面的各个点就都断开了，与中心的数据通讯将被迫中断。
如何去解决现存串联拓扑网络中的这一缺点，保障数据的可靠传输？本技术方案采用深圳市纽太力通讯技术公司开发的具备自愈功能的光传输技术设备，可实现在单根光缆上完成具备自愈功能IP通道的网络组建工程。
二、方案基础技术说明：1、单纤多向光传输技术：纽太力公司研究开发的单纤多向光传输系统设备，采用光波分复用技术，利用网络原有的单根光纤完成2路或两根光纤完成4路1.25G 以太网通道的信号收发任务，通道最大容量可达5Gbit/s，提高光纤资源利用率，降低网络建设成本, 适用于光纤资源不足或需提高光纤带宽利用率的场合。
主要技术特点：1、传输通道对协议透明，符合IEEE802.3系列以太网标准2、可实现单纤2路或双纤4路通道复用，每路通道最大传输速率1.25Gbit/s，复用通道总容量5Gbit/s。
3、支持点到点、链状、点到多点，环状等多种网络结构。
4、高可靠性数据传输设计，具防雷击保护，最远传输距离100公里5、产品模块化设计，可上架安装，易于安装调试6、具备智能链路告警功能，可上报系统网管，易于维护。
产品类型：NTL-TW205C2G-FC 2通道WDM设备NTL-TW205C4G-FC 4通道WDM设备配合使用机架 NTL-TM20322（双电源、双电网保护）主要性能指标1、传输速率：10/100Mbps或 1.25Gbps。
SDH环形保护组网配置实验
环形保护组网配置实验一、实验目的与要求实验目的:通过笨实验了解2M业务在环形组网方式时候的配置验证环形组网是的自愈保护功能实验要求：在SDH1,SDH2，SDH3配置成环网，开通SDH2到到SDH3两个结点间的2M业务（1）掌握OptiX设备的通道保护机理。
（2）掌握环形通道保护业务配置方法。
采用环形组网时,提供3套SDH设别，要求配置成虚拟PP环.（3）参加实验的学生应对SDH的原理，命令行有比较深刻的了解，在做实验之前应画出详细的实际网络连接图,提交实验预习报告,要求设计出实验设计方案，验证方法及具体步骤。
（4）利用实验平台自行编辑命令行并运行验证实验方案，进行测试是否成功二、实验正文1 实验器材：(1）OPTIX155/622H设备两台，OPTIX155/622M传输设备1台组成环形网络(2）实验维护终端36台。
2 实验原理:OptiX155/622M设别可灵活配置为终端复用器(TM)，分插复用器（ADM），再生中继器（REG）。
可配置为STM-1单系统或双系统STM-4单系统或双系统以及混合系统，并可实现由STM—1向STM-4的在线升级，又可通过调整配置以满足网络灵活逐级扩容的需求。
OptiX155/622H是新一代光传输设备，它融SDH，Ethernet，PDH等技术为一体，实现了在同一个平台上高效地传输语音和数据业务。
OptiX155/622H应用于城域传输网中的接入层，可与OSN9500,OptiX10G，OptiX OSN 2500 ，OptiX OSN 1500,OptiX Metro3000混合组网。
OptiX155/622H具有强大的接入容量,高集成设计，以太网业务接入，业务接口和管理接口，交叉能力，业务接入能力,设备级别保护,组网形式和网络保护。
OptiX155/622H交叉容量是26×26 VC-4。
OptiX155/622H通过配置不同类型,不同数量的单板实现不同容量的业务接入.OptiX155/622H是MADM系统，课提供10倍路ECC的处理能力，支持STM—1/STM-4级别的线组网，环组网,环带网，枢纽性网络，环带链，相切环和相交环等复杂的网络拓扑。
SDH设备组网及自愈保护
该运营商采用了环状拓扑结构，将多个SDH设备连接成一个环形，以确保业务的可靠 传输。同时，通过配置不同的业务接口和速率，实现了对不同业务需求的支持。
实施效果
该组网方案实施后，该运营商的业务传输效率和可靠性得到了显著提升，同时减少了故 障发生概率。
某电力公司SDH设备自愈保护案例
案例概述
某电力公司为了保障电力控制信号的传输可靠性，采用了SDH设备的自愈保护功能。
随着能源问题的日益突出，低功耗和 绿色环保成为通信设备的重要发展方 向，SDH设备也不例外。
未来挑战与机遇
挑战
随着通信技术的快速发展，SDH设备的传统 优势可能会被削弱，同时面临与其他新型传 输技术的竞争压力。
机遇
SDH设备在稳定性、可靠性和成熟度方面具 有优势，未来仍将在一些特定领域发挥重要 作用，如大型企业、金融机构等对数据传输 质量要求较高的领域。此外，SDH设备还可 以通过升级和改造来适应新的市场需求和技 术变化，实现可持续发展。
网状组网
总结词
网状组网是一种灵活、高可靠性的SDH设备组网方式，通过多个节点之间的连接实现任意节点之间的 通信。
详细描述
网状组网具有较高的自愈保护能力，当某个节点或光缆出现故障时，可以通过其他路由实现数据的绕 过，保持通信的连续性。同时，网状组网具有较强的扩展性和灵活性，适用于大规模、业务量复杂多 变的场景。然而，网状组网的组网成本较高，管理和维护难度也较大。
星形组网
总结词
星形组网是一种以一个中心节点为核心，其他节点通过单独的光缆与中心节点连接的组网方式。
详细描述
星形组网结构简单，便于管理和维护，可以实现高速、大容量的数据传输。然而，星形组网自愈保护能力较弱， 一旦中心节点或光缆出现故障，将导致整个网络的通信中断。因此，星形组网适用于对可靠性要求不高的场景。
