工业厂房毕业设计
毕业设计开题报告-单层厂房
题目农机零件加工厂设计
指导教师
院（系、部）
专业班级
学号
姓名
日期
一、选题旳目旳、意义和研究现实状况
选题目旳和意义:
1、筑工程专业是一种很重视实践和理论相结合旳专业,其综合性规定很强,不仅规定学生纯熟掌握某些必备旳专业知识,也重视对学生详细实践能力和操作能力旳培养。作为一名涉工专业旳学生,大学四年中,我们学习了三大力学、房屋建筑学、混凝土构造、高层建筑构造和建筑构造抗震等多门专业性十分强旳课程,这些课程之间有着密不可分旳关系,是互相制约和互相补充旳,必须综合起来运用才能真正地指导实际。可是在学习旳过程中,我们只是分散地、零星地、按部就班地学习了各门课程旳基本知识点,所掌握旳知识和技术基本上是零碎无章旳,没有综合旳建筑思想,也没有成熟旳建筑知识旳框架,难以做到举一反三,把握整体。而建筑专业对整体性和综合性旳规定颇高,因此,在毕业之前,我们急需一种机会和平台来整合消化四年来旳专业积累,把零碎旳知识融合成一种文化和素质。而毕业设计刚好给我们提供了这样一种平台,能让我们在全面温习四年所学旳基础上,将其融会贯穿,并通过查阅建筑规范以及有关旳资料,对我们旳专业知识进行补充和调整,提高我们旳综合素质和工作能力。因此,我认为,毕业设计旳目旳和意义可以概括为如下几种方面:
构造布置：根据厂房旳使用规定,从强度、刚度和稳定性出发,进行屋面体系旳布置,柱网布置和支撑系统旳布置
荷载计算汇总:分别计算恒荷载、风载、活载和地震荷载
内力计算：分别考虑多种荷载作用下构造旳内力分布状况,然后按照一定旳组合系数进行内力组合,得出最不利旳状况
屋架设计:可根据内力状况参照图集和有关资料
排架设计:
近年来，我国每年完毕旳建筑工程中，工业建筑占了二分之一以上，发展迅猛，并正朝着技术密集型发展，其设计体现出节能省地趋势，生态化趋势，高科技化趋势，工业与民用建筑设计旳一体化趋势，人性化趋势，多元化趋势，可持续性趋势，文化性趋势。并愈加重视设计原则化，构件工业化，施工机械化，伴随建筑业旳发展，单层厂房旳设计和施工正在进入一种崭新旳阶段！
本科毕业设计：15m×72m单跨双坡门式刚架钢结构工业厂房初步设计(带吊车)
本科毕业设计：15m×72m单跨双坡门式刚架钢结构工业厂房初步设计（带吊车）1设计前言1.1设计题目15m×72m单跨双坡门式刚架钢结构工业厂房初步设计（带吊车）1.2设计地点呼和浩特市区1.3设计基本资料某轻钢工业厂房采用单跨双坡门式刚架，刚架跨度15m,柱高10.5m，共有13榀刚架柱距6m,屋面坡度1∕10，地震设防烈度为8度，刚架形式及几何尺寸见图。
屋面及墙面板为双层压型钢板带保温层；檩条墙梁为薄壁卷边C型钢,冻土深度1.6m,fk =150aKP,钢材Q235,焊条E43型,采用内天沟。
图1 刚架形式及几何尺寸2 荷 载 2.1屋面荷载2.1.1 屋盖永久荷载标准值（对水平投影） a. XX75—200—200—600型双色彩色压型钢板0.3 kN/㎡《建筑用压型钢板》（G B /T 12755—91）b.50mm 厚保温玻璃棉板 0.05 kN/㎡c. 檩条 0.05kN/㎡d.悬挂管道 取 0.20KN/㎡ 合计 0.60KN/㎡∴ 恒荷载设计值： 0.60×1.2（恒载分项系数）=0.72kN/㎡2.1.2 可变荷载①屋面均部活荷载（不上人层）0.5kN/㎡,沿水平投影分布。
由《钢结构设计规范》（GB50017—2003） ②建筑结构设计考虑积雪分布的原则：(1)：屋面板和檩条按积雪不均匀分布最不利情况采用：查得 r μ=1.25 S k =r μS o =1.25×0.4=0.5 kN/㎡（沿水平投影分布） (2)：屋架、框架和柱按积雪全跨均匀分布的情况考虑后r μ=1.0S K =r μS o =1.0×0.4=0.4kN/㎡③积灰荷载：屋面积灰荷载一般取为0.3～0.5 kN/㎡ ,取为0.5 kN/㎡ ∴屋面均布活荷载0.5kN/㎡,雪荷载0.4 kN/㎡ 取较大值 0.5 kN/㎡积灰荷载 0.5 kN/㎡因此：活荷载标准值Q=0.5 kN/㎡＋0.5 kN/㎡=1.0kN/㎡活荷载设计值q=1.0×1.4(活荷载分项系数)=1.4KN/㎡荷载效应符合下列原则：① 屋面均布活荷载与雪荷载不同时考虑设计时取两者较大的值 ② 积灰荷载与层面均布活荷载或雪荷载两者较大者同时考虑2．1．3风荷载由《建筑结构荷载规范》GB50009—2001及《门式刚架轻型房屋钢结构技术规程》CECS102-2002，可得基本风压2055.0mm kN =ω，地面粗糙程度类别为B 类；风荷载沿高度变化系数0ωμμωZ S k =01.10084.1)103.10()1015()114.1(0.1≈=-⨯--+=Z μ对于门式刚架轻型房屋，当其屋面坡度α不大于10°，屋面平均高度不大于18m ，屋面高宽比不大于1，檐口高度不大于房屋的最小水平尺寸时，风荷载体型系数s μ应按下列规定采用：表1 刚架的风荷载体型系数图2 双坡刚架3檩条设计 3.1设计资料屋面材料为双层压型钢板（加保温层），屋面坡度1∕10（α=5.71°），檩条选用冷弯薄壁卷边槽型钢，按单跨简支构件设计，檩条跨度6m ，于跨中设一条拉条，水平檩距1.5m 。

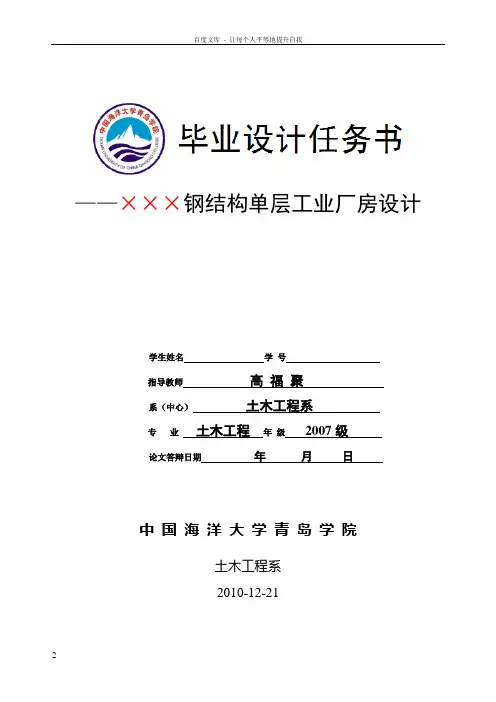

钢结构单层工业厂房设计毕业设计任务书
——×××钢结构单层工业厂房设计学生姓名学号指导教师高福聚系（中心）土木工程系专业土木工程年级2007级论文答辩日期年月日中国海洋大学青岛学院土木工程系2010-12-21毕业设计任务书——×××钢结构单层工业厂房设计一、毕业设计的性质和目的毕业设计是学生在系统学完全部规定课程后，是大学生踏入社会前将所学知识系统应用到实际工程中的锻炼机会，是毕业生必须要进行的一项重要的实践性环节。
通过毕业实习对有关在建或已建的同类建筑物的学习、参观、考察，较全面直观地了解和掌握了有关办公建筑的基本设计内容、功能布局、概况、一般设计要求，办公建筑常用结构的基本形式、受力特点、结构构件的基本尺寸、计算方法，建筑施工技术、组织和管理，实习期间也熟知了有关建筑、结构、施工方面的规范，如何切合实际地将这些资料应用到工程实践中是毕业设计的主要目的。
二、毕业设计题目青岛×××工业厂房结构形式为门式刚架轻型钢结构房屋，用作仓储（或机械加工），结构形式为门式刚架轻型钢结构房屋。
三、设计资料1、建筑环境和规划某工业园位于青岛市黄岛区红石崖镇昆仑山路西侧，王黄路南侧，占地公顷，用地性质为工业用地。
地块内有一条输油管线和一条供水管线，大致将用地划分为两块。
用地北侧作为办公和生活用地，南侧为生产和仓储用地，西北角作为发展备用地。
办公区位于用地的东北角，设置一座主体5层的集办公、研发、销售为一体的综合楼，南侧布置一个小型广场和停车场，方便办公及来访。
生活区布置宿舍楼和一栋单元式公寓以及食堂，宿舍包括男、女单身公寓，可以根据生产的发展需要进行分期建设。
在宿舍楼附近空地可布置篮球场等体育设施，丰富住厂职工的业余生活。
生产和仓储区根据甲方的实际生产需要布置8个厂房和四个仓库区。
其中一个厂房设置两层，将密闭卫生要求较高的调料车间放置2层。
将仓库区放置用地西侧，既可以单独成立一个区，减少外来进出货对生产区的影响，又将生产和仓储紧密联系在一起，方便实际的生产需要。
土木工程专业工业厂房毕业设计开题报告
毕业设计开题报告学生姓名：学号：专业：土木工程设计题目：生产车间单层厂房设计指导教师：2013年02月25日毕业设计开题报告1．结合毕业设计（论文）课题情况，根据所查阅的文献资料，每人撰写2000字左右的文献综述：文献综述一、课题研究的背景及意义本次单层工业厂房毕业设计，对于我们来说，是对大学四年来学习成果的一次检验。
通过几个月的设计过程，使我们更加了解工业厂房，为了以后的工作打基础。
厂房是火电厂的核心，合理设计厂房结构方式与体系，对保证工程质量、降低材料消耗和工程造价，加速施工进度和保证电厂安全运行等具有决定性作用。
随着科学技术的进步与发展，工业厂房结构型式应当不断改进，使之更科学、更经济、更合理，为我国电力工业的高速发展做贡献[1]。
二、单层工业厂房设计之前的准备在本次设计之前，首先我们要确定自己的设计方案。
准备与之相关的设计资料，例如规范和相应的专业书籍。
然后确定自己所设计的厂房选在哪个城市，根据相应的城市查找相对应的基础数据，留作正式设计的时候使用。
熟悉整个设计步骤，按部就班的进行单层工业厂房设计。
三、工业厂房结构设计现状近几年，随着科技的进步，新型材料应用越来越广泛，火力发电厂的单机容量不断增大，工业厂房的设计方案越来越多[2]。
轻钢结构也大量涌现，尤其是轻型门式钢架结构在单层工业厂房得到了广泛的应用。
这种轻钢结构倍受青睐，在某些方面基本取代了钢筋混凝土排架结构[3]。
随着科学技术突飞猛进的发展，厂房作为发电厂中最重要的建筑，它的结构选型、设计方案直接关系到能否满足发电要求及工程是否经济[4]。
火电电厂的生产经营是一个复杂的过程，虽然我国在20 世纪末陆续引入和发展了风力、地热、水力、核电、太阳能发电等绿色节能技术，但是还远远不能跟火电厂创造的经济效益相比[6]。
在火电厂继续领跑我国经济建设的大环境下，新时期的火电厂生产经营一定要以构建和谐社会的指导思想为出发点，不断提高生产效率，降低生产成本，保护生态环境，鼓励技术人员大力开展研发，不断应用和配置全新的生产和节能减排设备，继续为经济发展和社会进步贡献自己的力量。
【毕业设计】某单层工业厂房设计毕业设计
【关键字】毕业设计某单层工业厂房设计摘要本工程为一门式钢结构厂房, 位于某高新技术开发区。
设备安装生产线为新建，设计中主要包括建筑设计、结构设计、PKPM设计三方面内容。
建筑设计主要是确定建筑的平面、立面、剖面,以及对承重和维护结构进行布置。
结构设计部分首先确定结构方案以及承重构件的选型。
在此根底上完成厂房框架的内力分析及构件的设计，其内容包括门式刚架的内力计算和荷载组合,厂房柱的截面及节点设计,檩条设计,墙梁设计,吊车梁设计,钢筋混凝土根底设计和平台设计。
PKPM设计主要是对刚架进行计算，熟悉掌握PKPM系列软件的运用。
同时，对手算及机算的结果进行比较。
最终完成设计的全部内容。
关键词：钢结构建筑设计结构设计PKPM 钢筋混凝土根底AbstractThis project is a typical workshop of gate-like steel structure, which lies on rare earth high-tech development zone. the production-line of equipment-setup is new.The design mainly includes three factors: design of architecture; design of structure and designs base on the software of PKPM.The design of architecture contains the construction the plane, the vertical surface, the section plane as well as the arrangement of load-bearing and structure-maintenance.The design of structure first determine the design of constructure and carrier shaping. On this basis, analyze the endogenic force and design members, which include: the calculation of the endogenic force of gate-like steel carrier, design of section and joint of column, roofing purlin design, wall beam design, crane beam design, Reinforced concrete foundation design and platform design.Designs based on the software of PKPM is mainly about the calculation of Steel frame; Then master the PKPM series software familiarly ;At the same time ,compare the result which is calculated by hand with the complete result; Finally finish all the contents of this design.Key word:Steel structure; Design of architecture; Design of structure; PKPM; Reinforced-concrete foundation目录第一章设计原始资料-----------------------------------------------------161.1工程概况-------------------------------------------------------------161. 2设计原始资料---------------------------------------------------------16气象-------------------------------------------------------------16地质，地震-------------------------------------------------------16设计参数---------------------------------------------------------161. 3其他设计资料---------------------------------------------------------17第二章建筑设计说明------------------------------------------------------18 2．1工业建筑的特点及设计要求---------------------------------------------18 2．2平面设计-------------------------------------------------------------192．3平台设计-------------------------------------------------------------202．4剖面设计-------------------------------------------------------------232．5单层厂房定位轴线的标定-----------------------------------------------25 2．6立面设计-------------------------------------------------------------262．7 单层厂房的室内设计---------------------------------------------------29 2．8建筑构造做法----------------------------------------------------------31第三章结构设计部分------------------------------------------------------33 3．1钢结构的特点----------------------------------------------------------33 3．2结构方案--------------------------------------------------------------343．3构件选型--------------------------------------------------------------35屋面板与墙板------------------------------------------------------35檩条与拉条--------------------------------------------------------36墙梁--------------------------------------------------------------38吊车梁及轨道------------------------------------------------------38梁、柱------------------------------------------------------------39平台--------------------------------------------------------------40根底--------------------------------------------------------------41支撑及杆件--------------------------------------------------------413．4结构布置--------------------------------------------------------------41支撑的作用--------------------------------------------------------41支撑布置--------------------------------------------------------42柱间支撑的抗震构造措施------------------------------------------42支撑构件设计----------------------------------------------------43第四章结构设计部分----------------------------------------------------464．1基本设计规定--------------------------------------------------------464.6.1刚架荷载计算----------------------------------------------------724.6.2屋面恒荷载作用下的刚架内力计算----------------------------------734.6.3屋面活荷载作用下的刚架内力计算----------------------------------734.6.4左风荷载作用下的刚架内力计算------------------------------------794.6.5右风荷载作用下的刚架内力计算------------------------------------884.6.6吊车荷载作用下的刚架内力计算------------------------------------894. 7刚架内力汇总及组合计算---------------------------------------------1054. 8刚架侧移和截面验算-------------------------------------------------1084.8.1侧移计算----------------------------------------------------------1084.8.2刚架构件截面验算-----------------------------------------------1094. 9刚架连接节点设计---------------------------------------------------1144.9.1刚架梁柱连接节点设计-------------------------------------------1144.9.2刚架跨中节点设计-----------------------------------------------1164.9.3柱脚设计-------------------------------------------------------1174.9.4牛腿设计-------------------------------------------------------1214. 10基础设计----------------------------------------------------------1234.11.1平台板--------------------------------------------------------1274.11.2次梁设计------------------------------------------------------1284.11.3主梁设计------------------------------------------------------1294.11.4平台柱设计----------------------------------------------------131第五章PKPM设计部分---------------------------------------------------133第六章外文翻译-------------------------------------------------------1896. 1外文原稿-----------------------------------------------------------1896. 2中文翻译-----------------------------------------------------------196设计参考书目-----------------------------------------------------------202第一章设计原始资料1.1工程概况本工程为一门式刚架结构厂房,设备安装生产线为新建，厂方位于某高新技术开发区。
工业厂房 设计任务书
工业厂房设计任务书毕业设计(论文)任务书专业土木工程班级土升071 姓名李保信下发日期2010年12月20日题目临沂某工业厂房设计专题根据经济、适用、坚固耐久、技术先进、结构合理的设计原则，在所给定的设计方案的基础上，按照施工图的深度完成下列设计任务。
1建筑设计部分1.1建筑设计说明书:(1)简述工程概况、生产工艺要求、总平面布置、设计方案的合理性及经济分析。
(2)说明内部功能要求及做法，如平面设计、功能分区、交通组织、采光、防火分区、疏散楼梯、消防电梯、柱网布置等。
(3)说明立面设计、层高、门窗、建筑构造设计、防水及其他需加以说明的问题。
1.2建筑施工图:#(1)总平面图及建筑设计总说明，包括门窗、装饰和构造做法，3图纸1张。
#主 (2)首层、标准层及屋面层平面图，3图纸3张。
要 #(3)立面图:立面1个，3图纸1张。
内#容 (4)剖面图及详图:横剖面1,2个，节点详图3,4个，3图纸1张。
及 #以上图纸共折合3图纸不少于5张，所完成图纸均达到施工图的深度，并应遵守制要求图标准的规定。
图面整洁，字体端正，线型工整。
2结构设计部分2.1结构设计说明书:(1)间述结构体系确定的依据，结构方案的选择。
(2)简述结构布置情况。
(3)说明地基基础方案的选择。
(4)其它需要说明的结构技术措施，以及本结构设计的特点。
(5)结构设计依据。
2.2结构计算书:(1)荷载计算，板、梁、柱截面选择。
(2)框架计算简图及荷载的确定。
(3)框架手算内力分析(弯矩二次分配法及D值法，平面协同计算)。
(4)侧移验算。
(5)内力组合。
(6)梁、柱配筋。
(7)梁的变形验算，裂缝宽度验算。
(8)柱下地基基础的设计计算。
(9)楼梯计算。
(10)采用计算机程序进行结构计算及绘图，并与手算结果对比。
2.3结构施工图:#(1)结构设计总说明及基础平面布置图， 3图1张。
#(2)标准层结构布置图及梁、板配筋图，3图3张。
#(3)框架配筋图，3图1张。
单层工业厂房毕业设计开题报告毕业论文
单层工业厂房毕业设计开题报告毕业论文一、本项设计的性质及目标混凝土结构结合了钢筋与混凝土的优点，造价较低，是土木工程结构设计中的首选形式，其应用范围非常广泛。
虽然，随着新的结构计算理论的提出和新型建筑材料的出现，将来还会出现许多新的结构形式，但可以肯定的是，混凝土结构仍然是最常用的结构形式之一[1]。
近年来，随着控制粘土实心砖的使用，新型砌体材料不断涌现，如混凝土小型空心砌块，结多孔砖，蒸压灰砂砖，蒸压粉煤灰砖，轻骨料混凝土砌块等。
按照砌体结构中的配筋率大小可将其分为无筋砌体、约束砌体和配筋砌体三类。
含筋量在0.07%以下时，配筋量很少称为无筋砌体；约束砌体的配筋量为0.07%-0.17%左右，此类砌体的特点是在砌体周边均设置配筋混凝土约束构件，此种做法是为增强墙体性能而采取的构造手段，不是因强度不足进行的配筋；配筋砌体的配筋率为0.2%，接近于现浇钢的混凝土剪力墙结构，是近年来新兴的砌体结构形式，适用于10 层以上的中高层建筑，其实质是一种砌筑成的剪力墙结构，施工方便、快捷[2]。
轻钢结构建筑在建筑规模的表现上，表现得相当出色，特别是一脊双玻或带女儿墙的大跨度轻钢结构建筑，具有恢弘的建筑气势。
这种用建筑规模表现建筑风格的作品，出自国内企业之手的，目前还不多见。
由于门式刚架轻钢结构具有许多其他结构不具有的优点，同时经济效益好，使其得到了广泛的应用。
20世纪60年代在国外由于各种彩色钢板和H型钢和冷弯型钢的出现推动了门式刚架轻钢结构的快速发展[3]。
门式钢架轻型房屋结构在我国的应用大约始于20世纪80年代初期。
主要用于轻型的厂房、仓库、建材等交易市场、大型超市、体育馆、展览厅及活动房屋、加层建筑等。
目前，国内大约每年有上千万平方米的轻钢建筑竣工。
在此背景下，国外轻钢结构生产厂商也纷纷在我国设分公司、制造厂，获得了很大的销售量。
而其中轻型门式刚架的设计建造就大力推动了轻钢结构的发展[4]。
随着我国钢材产量的逐年增加和高强度、高性能建筑结构用钢的大量生产，我国已进入了大力发展钢结构建筑的新时期。
工厂设计毕业论文
工厂设计毕业论文工厂设计毕业论文工厂设计是工业工程中的重要环节，它涉及到工厂的布局、设备选择、物流流程等多个方面。
在这篇毕业论文中，我将探讨工厂设计的关键要素，并提出一种创新的方法来优化工厂设计。
1. 工厂布局工厂布局是工厂设计的基础，它决定了生产线的组织方式、设备的摆放位置以及物料的流动路径。
在进行工厂布局设计时，需要考虑到生产效率、人员流动、安全性等因素。
一种常用的方法是通过流程图和模拟软件来模拟不同布局方案的效果，并评估其优劣。
2. 设备选择在工厂设计中，设备的选择是至关重要的。
不同的设备具有不同的功能和性能，因此需要根据生产需求和预算来选择最合适的设备。
此外，还需要考虑设备的可靠性、维护成本以及未来的扩展性。
3. 物流流程物流流程是指物料在工厂内的流动路径。
一个高效的物流流程可以提高生产效率和降低成本。
在设计物流流程时，需要考虑到物料的运输方式、存储设备以及作业人员的安排。
一种常用的方法是通过价值流图来分析物流流程，并找出其中的瓶颈和改进点。
4. 创新方法为了优化工厂设计，我提出了一种创新的方法——数据驱动的工厂设计。
这种方法利用大数据和人工智能技术，可以对工厂的运营数据进行分析，从而找出潜在的改进点。
例如，通过分析生产线上的数据，可以发现生产效率低下的环节，并提出相应的改进方案。
通过这种方法，可以实现工厂设计的持续优化和改进。
5. 实施和评估在进行工厂设计时，实施和评估是必不可少的步骤。
实施是指将设计方案付诸实践，并跟踪其效果。
评估是指对设计方案的效果进行评估，并根据评估结果做出相应的调整。
通过实施和评估，可以不断改进工厂设计，使其更加符合实际需求。
总结起来，工厂设计是一个复杂而关键的过程，它涉及到工厂布局、设备选择、物流流程等多个方面。
通过创新的方法和数据驱动的设计，可以实现工厂设计的持续优化和改进。
在实施和评估阶段，可以根据评估结果对设计方案进行调整，以使其更加符合实际需求。
通过这篇毕业论文的研究，我希望能为工厂设计领域的发展做出一定的贡献。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑结构设计单层混凝土厂房设计题号：09#专业：土木工程姓名：学号：指导老师：混凝土厂房设计一、设计资料与设计内容1.设计资料某金工车间，设计使用年限50年，结构安全等级为二级，地基基础设计等级为丙级，环境类别一类，建筑耐火等级为三级。
不考虑抗震设防。
厂房长度66m，柱距6m,不设天窗。
窗台标高为1.2m,上部窗洞4.8m×1.2m,下部窗洞4.8×3.6m,采用钢窗。
室内外高差为350mm。
屋面采用大型屋面板，卷材防水(两毡三油防水屋面)，为非上人屋面。
厂房所在地的地面粗糙度为B类，基本风压w0=0.7kN/m2，组合值系数ψc=0.6基本雪压S0=0.5kN/m2组合值系数ψc=0.6。
基础持力层为粉土，粘粒含量ρc=0.8，地基承载力特征值f ak=180kN/m2，埋深-2.0m,基底以上土的加权平均重度γm=17kN/m3，基底以下土的重度γ=18kN/m3。
地基基础的设计等级为丙级。
24m单跨，每跨2台32t中级吊车，轨顶标高为9m。
2．设计内容（1）选择厂房(包括厂房平、剖面设计和结构选型)与材料选择；（2）设计排架中柱、吊车梁与排架柱连接处的预埋件；（3）绘制施工图，包括结构平面布置图、厂房剖面布置图、排架中柱的模板图和配筋图等。
二、结构方案设计1.厂房平面设计厂房的平面设计包括确定柱网尺寸、排架柱与定位轴线的关系和设置变形缝。
柱距为6米，横向定位轴线用1,、2...表示，间距取为6米；纵向定位轴线用（A）,(B)表示，间距取等于跨度，即（A）~(B)轴线的间距均为24米。
为了布置抗风柱，端柱离开（内向）横向定位轴线600mm，其余排架柱的形心与横向定位轴线重合。
(A)~（B）跨的吊车起重量大于20t，（A）列柱出采用非封闭结合，初步取联系尺寸D=150mm。
是否采用非封闭结合以及联系尺寸取多大，需要根据吊车外缘与上柱内缘的净空气尺寸B2确定.B 2=λ-（B1+B3）应满足：其中λ—吊车轨道中心线至柱纵向定位轴线的距离，一般取750mm;B1—吊车中心线至桥身外缘的距离，对于10t,16t,20t和32t吊车（大连起重机厂“85系列”）分别为230mm,260mm,260mm,300mm;B3—是上柱内缘至纵向定位轴线的距离，对于封闭结合等于上柱截面高度，对于非封闭结合等于上柱截面高度减去联系尺寸D。
假定上柱截面高度为400mm，则（A）列柱 B2=750-[300+(400-150)]=200mm>80mm,满足要求对于等高排架，中柱上柱截面形心与纵向定位轴线重合，吊车架外缘与上柱内缘的净空尺寸能满足要求。
厂房长度66m，小于100m,可不设伸缩缝。
2、构件选型及布置构件选型包括屋面板、天沟板、屋架（含屋盖支撑）、吊车梁、连系梁、基础梁、柱间支撑、抗风柱等。
1）屋面构件（1）屋面板和嵌板屋面板的型号根据外加屋面均布面荷载（不含屋面板自重）的设计值，查92（03）G410-1。
当屋架斜长不是屋面板宽1.5m的整数倍时，需要布置嵌板，嵌板查92（03）G410-2。
荷载：二毡三油防水层 1.2×0.35=0.42KN/m220mm厚水泥砂浆找平层 1.2×0.02×20=0.48KN/m2屋面均布活载（不上人） 1.4×0.5=0.70KN/m2取较大值雪载 1.4×1.0×0.4=0.56KN/m2小计 1.60KN/m2采用预应力混凝土屋面板。
根据容许外加均布荷载设计值1.60KN/m2,查书后附表C.1，中部选用Y-WB-111端部选用Y-WB-111S,其容许外加荷载1.99KN/m2>1.60KN/m2。
板自重1.40KN/m2。
嵌板采用钢筋混凝土板，查表C.2，中部选用KWB-1，端部选用KWB-1S，其容许外加荷载3.35KN/m2>1.60KN/m2,板重1.70KN/m2。
（2）天沟板当面板采用有组织排水时，需要布置天沟。
对于单跨，既可以采用外天沟，也可以采用内天沟；对于多跨，内侧只能采用内天沟。
天沟的型号根据外加均布线荷载设计值查92（03）G410-3。
计算天沟的积水荷载时，按天沟的最大深度确定。
同一型号的天沟板有三种情况：不开洞、开洞和加端壁。
在落水管位置的天沟板需要开洞，分左端开洞和右端开洞，分别用“a”、“b”表示。
厂房端部有断壁的天沟板用“sa”、“sb”表示。
外天沟荷载：焦渣混凝土找坡层 1.2×1.5×0.77=1.39KN/m二毡三油防水层 1.2×0.35×0.77=0.32KN/m20mm厚水泥砂浆找平层 1.2×0.02×20×0.77=0.37KN/m积水荷载 1.4×10×0.13×0.77=1.40KN/m 取较大值屋面均布活载 1.4×0.5×0.77=0.54KN/m小计 3.48KN/m查附表C.3，一般天沟板选用TGB77-1，开洞天沟板选用TGB77-1a或TGB77-1b,端部为TGB77-1Sa或TGB77-1Sb,容许外加荷载4.13KN/m>3.48KN/m,自重2.24KN/m。
同理可求的内天沟板荷载设计值 2.81KN/m,由附表 C.3，一般天沟板选用TGB62-1，开洞天沟板选用TGB62-1a或TGB62-1b，端部为TGB62-1Sa或TGB62-1Sb,容许外加荷载3.16KN/m>2.81KN/m,自重2.06KN/m。
2）屋架及支撑屋架型号根据屋面面荷载设计值、天窗类别、悬挂吊车情况及檐口形状选定。
跨度较小时可采用钢筋混凝土折线型屋架，查95（03）GB314；跨度较大时可采用预应力混凝土折线型屋架，查95(03)G414。
本题不设天窗（类别号为a），查书后附表D1.2，檐口形状为一端外天沟、一端内天沟，查书后附表D.1.1,代号为D。
屋面荷载：屋面板传来的荷载 1.60KN/m屋面板自重 1.2×1.4=1.68KN/m灌缝重 1.2×0.1=0.12KN/m小计 3.40KN/m24m跨采用预应力混凝土屋架，中间选用YWJ18-1Da；两端选用YWJ-18-1Da’。
由书后附表D.1，容许外加荷载3.5 KN/m2>3.28 KN/m2,自重67.6KN。
对于非抗震及抗震设防烈度6、7度，屋盖支撑可按书后附表E布置。
当厂房单元不大于66m时，在屋架端部的垂直支撑用CC-1表示，屋架中部的垂直支撑CC-2表示；当厂房单元不大于66m时，另在柱间支撑处的屋架端部设置垂直支撑CC-3.屋架端部的水平杆用GX-1表示；屋架中部的水平杆系用GX-2表示。
屋架上弦横向水平支撑用SG表示；当吊车起重量较大、有其他振动设备或水平荷载对屋架下玄产生水平力时，需设置下玄横向水平支撑，下玄横向水平支撑用XG表示。
当厂房设置托架时还需布置下玄纵向水平支撑。
本设计不需设纵向水平支撑。
3）吊车梁=L-2λ）以及吊车的荷载吊车梁型号根据吊车的额定起重量、吊车的跨距（Lk状态选定，其中钢筋混凝土吊车梁可查95（03）G323、先张法预应力混凝土吊车梁可查95G425、后张法预应力混凝土吊车梁可查95（03）G426。
=18-2×0.75=16.5m，采对24m跨厂房，吊车起重量为32t，中级载荷状态，Lk用混凝土吊车梁。
查附表1-4，中间跨选用DL-11Z，边跨选用DL-11。
梁高1200mm,自重39.98KN。
4）基础梁基础梁型号根据跨度、墙体高度、有无门窗洞等查93（03）G320。
墙厚240mm，突出于柱外。
由书后附表G.1，纵墙中间选用JL-3，纵墙边跨选用JL-15；山墙6m柱距选用JL-14，山墙4.5m柱距选用JL-23。
5）柱间支撑柱间支撑设置在（6），（7）轴线之间，支撑型号可查表97G336。
首先根据吊车起重量、柱顶标高、牛腿顶标高、吊车梁顶标高、上柱高、屋架跨度等查出排架号，然后根据排架号和基本风压确定支撑型号。
6）抗风柱抗风柱下柱采用工字型截面，上柱采用矩形截面。
抗风柱的布置需考虑基础梁的最大跨度。
24m跨的抗风柱沿山墙等距离布置，间距为6m。
下图给出了构件平面布置。
3、厂房剖面设计剖面设计的内容是确定厂房的控制标高，包括牛腿顶标高、柱顶标高和圈梁的标高。
牛腿顶标高等于轨顶标高减去吊车梁在支撑处的高度和轨道及垫层高度，必须满足300m的倍数。
吊车轨道及垫层高度可以取0.2m。
为了使牛腿顶标高满足模数要求，轨顶的实际标高将不同于标志标高。
规范容许轨顶实际标高之间有±200mm 的差值。
柱顶标高H=吊车轨顶的实际标高HA +吊车轨顶至桥架顶面的高度HB+空隙HC。
（基本教程图3.1.14）其中，空隙HC 不应小于220mm；吊车轨顶至桥架顶面的高度HB可查95（03）G323。
柱顶标高同样需要满足300mm的倍数。
由工艺要求，轨顶标志高度为9m。
对于24m跨：取柱牛腿顶面高度为7.8m。
吊车梁高度1.2m，吊车轨道及垫层高度0.2m，则轨顶构造高度，HA=7.8+1.2+0.2=9.2m。
构造高度-标志高度=9.2-9.0=0.2m，满足±200mm差值的要求。
查附表1-1，吊车轨顶至桥架顶面的高度HB=2.347m，则H=HA +HB+HC=9.0+2.347+0.22=11.57m。
为满足模数要求，取H=11.1m。
对于有吊车厂房，除在檐口或窗顶设置圈梁外，尚应在吊车梁标高处增设一道，外墙高度大于15m时，还应适当增设。
圈梁与柱的连接一般采用锚拉钢筋2φ10~2φ12。
现在2.4m和10.86m标高处设二道圈梁，分别用QL-1、QL-2表示。
其中柱顶圈梁可代替连系梁。
圈梁截面采用240×240mm,配筋采用4φ12、φ6@200。
圈梁在过梁处地配筋应另行计算。
上图给出了厂房剖面布置。
二、排架内力分析1、计算简图对于没有抽住的单层厂房，计算单元可以取一个柱距，即6m。
排架跨度取厂房的跨度，上柱高度等于柱顶标高减去牛腿顶标高。
下柱高度从牛腿顶算至基础顶面，持力层（基底标高）确定后，还需要预估计出高度。
基础顶面不能超出室外地面，一般低于地面不少于50mm。
对于边柱，由于基础顶面还需要放置预制基础梁，所以排架柱基础顶面一般应低于室外地面500mm。
为了得到排架柱的截面几何特征，需要假定柱子的截面尺寸。
从刚度条件出发，可按《基础教材》表C.1.1选取。
1)确定柱子各段高度基底标高为-2.0m，初步假定基础高度为1.4m；则柱总高度H=11.1-（-2.0）-1.4=11.7m；上柱高度Hu=11.1-7.8=3.3m；下柱高度Hl=11.7-3.3=8.4m。
