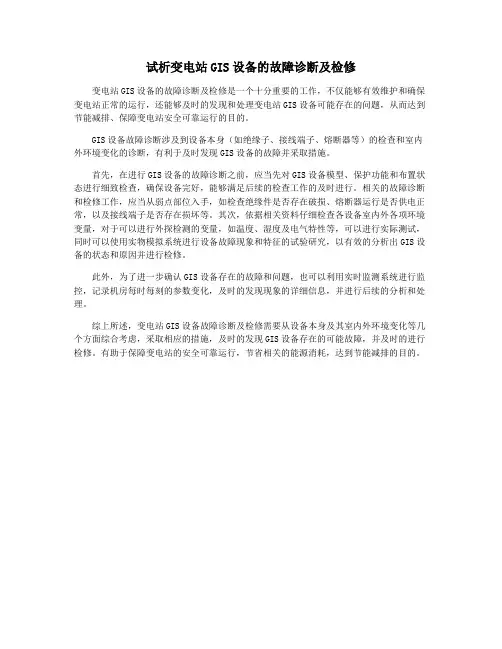

试析变电站GIS设备的故障诊断及检修
试析变电站GIS设备的故障诊断及检修
试析变电站GIS设备的故障诊断及检修
变电站GIS设备的故障诊断及检修是一个十分重要的工作，不仅能够有效维护和确保变电站正常的运行，还能够及时的发现和处理变电站GIS设备可能存在的问题，从而达到节能减排、保障变电站安全可靠运行的目的。
GIS设备故障诊断涉及到设备本身（如绝缘子、接线端子、熔断器等）的检查和室内外环境变化的诊断，有利于及时发现GIS设备的故障并采取措施。
首先，在进行GIS设备的故障诊断之前，应当先对GIS设备模型、保护功能和布置状态进行细致检查，确保设备完好，能够满足后续的检查工作的及时进行。
相关的故障诊断和检修工作，应当从弱点部位入手，如检查绝缘件是否存在破损、熔断器运行是否供电正常，以及接线端子是否存在损坏等。
其次，依据相关资料仔细检查各设备室内外各项环境变量，对于可以进行外探检测的变量，如温度、湿度及电气特性等，可以进行实际测试，同时可以使用实物模拟系统进行设备故障现象和特征的试验研究，以有效的分析出GIS设备的状态和原因并进行检修。
此外，为了进一步确认GIS设备存在的故障和问题，也可以利用实时监测系统进行监控，记录机房每时每刻的参数变化，及时的发现现象的详细信息，并进行后续的分析和处理。
综上所述，变电站GIS设备故障诊断及检修需要从设备本身及其室内外环境变化等几个方面综合考虑，采取相应的措施，及时的发现GIS设备存在的可能故障，并及时的进行检修。
有助于保障变电站的安全可靠运行，节省相关的能源消耗，达到节能减排的目的。
变电站GIS设备的故障诊断及检修分析
变电站GIS设备的故障诊断及检修分析一、引言随着电力系统的发展，变电站在输配电网络中发挥着重要的作用。
而在变电站中，GIS（Gas Insulated Substation）设备作为一种新型的高压开关设备，其具有结构紧凑、占地面积小、可靠性高等优点，因此被广泛应用于现代变电站中。
然而，由于GIS设备处于特殊的工作环境中，其存在一定的故障风险，因此对其故障诊断及检修分析具有一定的重要意义。
二、GIS设备的故障诊断1.外部绝缘损坏诊断外部绝缘损坏一般是由于环境污秽导致的，可通过外观检查、绝缘电阻测量等方法进行诊断。
如发现局部绝缘件弯曲、湿漏、粘污等问题，应及时清洁维修。
2.内部绝缘损坏诊断内部绝缘损坏一般是由于设备老化、运行过程中的灰尘、湿气等因素导致的。
针对内部绝缘损坏，可以通过红外热像仪进行故障检测，对设备进行局部升温诊断，以确定是否存在内部绝缘损坏。
3.开关内部故障诊断开关内部故障一般包括触头烧损、绝缘子击穿等问题。
可以通过开关试验、局部放电检测等方法进行故障诊断，及时查找并排除故障点。
4.泄漏检测GIS设备中可能存在气体泄漏，可通过封闭性检测、检漏仪等方法进行诊断。
一旦发现泄露现象，应及时排查并密封泄露部位。
三、GIS设备的检修分析1.设备关停在进行GIS设备检修时，首先需要进行设备关停操作，确保工作场所的安全性。
2.拆卸与检查将故障设备进行拆卸，并进行细致的检查。
包括触头、绝缘子、电缆连接、雷电击穿等部分进行彻底检查，并记录下异常情况。
3.维修与更换根据设备检查结果，对出现故障的部件进行维修或更换。
如触头烧损，应进行清洗或更换；如绝缘子击穿，应进行更换等。
4.检修测试对已维修的设备进行检修测试，确保设备的正常工作。
包括开关试验、电气测试、局部放电检测等，确保设备符合要求。
四、结论通过对变电站GIS设备的故障诊断及检修分析，可以及时发现设备的故障点，对设备进行合理维修，保证变电站的正常运行。
浅析变电站GIS设备的故障诊断与检修
浅析变电站GIS设备的故障诊断与检修随着电网的快速发展和变电设备的不断更新，GIS（Gas Insulated Switchgear）设备在变电站中得到了广泛的应用。
GIS设备作为高压电气设备，其正常运行对于电网的稳定和安全具有重要意义。
但是由于各种因素的影响，GIS设备在运行中难免会发生故障，如果不及时进行诊断和检修，就会对电网安全产生严重的影响。
对GIS设备的故障诊断与检修进行深入的分析和研究显得尤为重要。
一、GIS设备的常见故障1. 绝缘故障GIS设备在运行中，由于环境、操作及设备等因素，可能会导致GIS设备的绝缘材料出现故障，如局部放电、闪络、绝缘老化等。
这些绝缘故障会导致设备的绝缘水平下降，最终导致设备的跳闸、短路等故障。
2. 机械故障GIS设备作为高压电气设备，其中包含了大量机械部件，如隔离开关、接地刀闸等。
这些机械部件在运行中可能会由于磨损、松动、断裂等原因导致故障，影响设备的正常运行。
3. 气体泄漏GIS设备中的气体绝缘开关通常采用SF6气体作为绝缘介质，一旦发生气体泄漏，将导致设备绝缘水平下降，影响设备的安全运行。
4. 控制与保护系统故障GIS设备的控制与保护系统是保障设备安全运行的重要组成部分，如果控制与保护系统发生故障，将严重影响设备的安全运行。
对于GIS设备的绝缘故障诊断，通常采用臭氧法、紫外线法、超声波法等多种绝缘诊断技术。
通过这些技术的应用，可以有效的发现绝缘故障的存在和程度，为后续的检修工作提供准确的诊断结果。
对于GIS设备的气体泄漏故障诊断，通常采用SF6红外探测仪、SF6气体分析仪等设备。
通过这些设备的应用，可以快速准确的发现GIS设备中的气体泄漏问题，为后续的检修工作提供准确的诊断结果。
对于GIS设备的控制与保护系统故障诊断，通常需要运用专业的测试设备和技术手段进行诊断。
通过这些技术手段，可以对设备的控制与保护系统进行全面的检测和诊断，找出故障点，为后续的检修工作提供准确的诊断结果。
试析变电站GIS设备的故障诊断及检修
试析变电站GIS设备的故障诊断及检修随着电力系统的不断发展和完善，变电站作为电力系统中的重要设施，其设备的安全运行对电力系统的稳定运行起着重要的作用。
而GIS（气体绝缘金属封闭开关设备）作为变电站中的重要设备，一旦出现故障将会对电力系统带来严重的影响，因此对GIS设备的故障诊断及检修工作显得尤为重要。
本文将针对GIS设备的故障诊断及检修进行分析和探讨。
一、GIS设备的故障诊断1. 外观检查GIS设备的外观检查是故障诊断的第一步，通过外观检查可以迅速发现GIS设备是否存在明显的物理损坏，如金属外壳变形、漏油等情况。
外观检查还可以检查设备的接地情况以及各个连接部位是否松动，从而初步判断GIS设备的运行状态。
2. 电气参数测量通过对GIS设备的电气参数进行测量，可以了解GIS设备的运行状态。
常规的电气参数测量包括绝缘电阻测量、接地电阻测量、 SF6气体压力测量等。
这些参数的测量结果对于判断GIS设备是否存在绝缘老化、SF6气体泄漏等问题具有重要意义。
3. 实时监测随着科技的发展，实时监测技术在GIS设备的故障诊断中扮演着越来越重要的角色。
实时监测系统可以对GIS设备的运行状态进行实时监测，当设备出现异常时可以及时报警，从而为GIS设备的维护提供了有力的支持。
4. 现场试验在进行GIS设备的故障诊断时，有时还需要进行一些现场试验，例如局部放电检测、SF6气体分析等。
这些试验可以对GIS设备的绝缘状态和SF6气体的纯度进行检测，从而全面了解GIS设备的运行情况。
1. 绝缘油和SF6气体的处理GIS设备中的绝缘油和SF6气体是其正常运行的重要因素，在进行GIS设备的检修时，需要对绝缘油和SF6气体进行处理。
对于绝缘油，需要进行绝缘油的过滤和干燥处理，以提高绝缘油的绝缘性能；对于SF6气体，需要对SF6气体进行回收和处理，保证GIS设备中的SF6气体的纯度和压力。
2. 绝缘部件的更换在GIS设备的使用过程中，其绝缘部件可能会因为老化或损坏而需要更换。
试析变电站GIS设备的故障诊断及检修
试析变电站GIS设备的故障诊断及检修
变电站GIS设备的故障诊断与检修是保证电力系统安全稳定运行的重要环节。
GIS设备故障的诊断和检修工作主要包括故障现象的分析、故障原因的查找、故障部位的定位以及故障设备的维修等过程。
在故障诊断过程中，需要根据现场的故障现象进行分析。
当GIS设备发生故障时可能会出现停电、设备异常声响、开关机构不能动作等情况。
根据故障现象的特点，可以初步判断可能出现的故障类型，如绝缘故障、接地故障、导电件失效等。
还需要检查相关的报警信号和装置是否正常工作。
查找故障原因是故障诊断的重要步骤。
可以通过对GIS设备各部件的检查和测试，寻找故障的起因。
可以检查GIS设备的绝缘状况、接线状态、导电件的运行情况等。
还可以借助现场监测装置和故障记录仪等设备，获取更详细的故障信息。
在查找故障原因的过程中，需要特别关注可能存在的设备老化、过载运行、异物侵入等情况。
然后，定位故障部位是确认故障诊断结果的关键步骤。
可以通过对GIS设备不同部位的检查和测试，确定故障出现的具体位置。
可以检查GIS隔离开关、断路器、电缆接头等部件的状态，并观察异常现象（如漏油、烧焦等）。
在定位故障部位的过程中，需要注意安全操作，避免触电、短路等风险。
进行故障设备的维修工作。
根据故障诊断结果，对具体故障设备进行修复或更换。
可以对绝缘故障进行绝缘处理，对接地故障进行接地处理，对导电件失效进行更换等。
在维修过程中，需要遵循相关的操作规程和安全要求，保证维修工作的质量和效果。
试析变电站GIS设备的故障诊断及检修
试析变电站GIS设备的故障诊断及检修变电站是电力系统中重要的组成部分，其正常运行对电网的安全稳定具有重要意义。
而在变电站中，GIS设备作为电气设备的一种，因其结构复杂、运行环境苛刻，往往容易出现各种故障。
对GIS设备的故障诊断及检修显得尤为重要。
本文将从故障诊断的原则与方法、GIS设备的常见故障及检修方法等方面展开论述，以期为电力系统维护人员提供一定的参考。
一、故障诊断的原则与方法1.故障诊断的原则故障诊断的原则主要包括：及时性、准确性、全面性、经济性。
对于GIS设备的故障诊断同样要遵循这些原则，在发现异常时要及时做出反应，对故障的症状要有准确的判断，而且要对可能存在的全部故障进行全面的分析。
要根据经济性原则，选择经济合理的修复方法。
2.故障诊断的方法在实际操作中，针对GIS设备的故障诊断，主要采用以下方法：（1）观察法：通过对GIS设备进行全面的观察，如外观是否有损坏、有无异常声音等，来判断是否存在故障。
（2）测量法：利用各种仪器对GIS设备进行电气参数、机械参数的测量，判断其运行状态。
（3）试验法：通过对GIS设备进行特定的试验，检验其是否存在故障。
（4）推理法：根据GIS设备的运行原理，通过逻辑推理的方法来判断是否存在故障。
（5）比对法：将正常设备和故障设备进行比对，找出其中的差异，从而确定是否存在故障。
二、GIS设备的常见故障及检修方法1.接地故障接地故障是GIS设备中常见的故障，其主要表现为接地开关不受控、控制回路异常等。
在检修时，首先要进行接地开关的绝缘测试，查找可能存在的接地点，然后逐一检查各个连接点，排除接地故障。
2.绝缘故障绝缘故障是GIS设备中十分严重的故障，可能导致设备烧毁、发生爆炸等严重后果。
在检修时，要利用高压绝缘测试仪对GIS设备进行绝缘测试，找出可能存在的绝缘缺陷，并及时进行修复。
3.机械故障GIS设备中常见的机械故障主要包括机械传动部件的损坏、机械部件松动等。
在检修时，要对GIS设备的机械部件进行全面检查，发现问题要及时进行紧固、更换。
浅析变电站GIS设备的故障诊断与检修
浅析变电站GIS设备的故障诊断与检修一、故障诊断1. 设备状态监测GIS设备作为重要的高压输电设备，其运行状态直接关系到电网的安全和稳定。
定期进行设备状态监测是非常重要的。
需要对GIS设备的各项指标进行监测，包括设备的绝缘性能、接地电流、SF6气体压力等参数的监测。
通过这些数据的监测，可以及时发现设备的异常状况，对潜在故障进行预警。
2. 故障记录分析在实际运行中，GIS设备可能会出现各种故障，例如接地、漏气、断路器跳闸等。
对这些故障进行记录分析，可以帮助工程师们快速找出故障的原因，从而能够有针对性地进行检修。
通过故障记录分析还可以对GIS设备的运行状况进行评估，为后续的设备维护和维修提供参考依据。
3. GIS设备运行参数分析针对GIS设备的各项运行参数，进行定期分析可以发现一些潜在的问题。
SF6气体的压力异常波动、接地电流值偏高等都可能是设备存在故障的信号。
通过这些参数的分析，可以帮助工程师们更好地把握设备的运行状态，及时采取措施进行检修。
二、故障检修1. 外观检查对GIS设备进行外观检查是最基本的工作，目的是发现设备是否存在外观上的损坏或者异常情况。
特别要关注设备的金属外壳是否有损伤、绝缘部件是否有裂纹、连接部位是否存在松动等情况。
这些外观的异常往往可以直观地帮助工程师们找出设备的问题。
2. 电气参数检测在进行GIS设备的故障检修时，需要对设备的电气参数进行检测。
包括SF6气体压力、接地电流值、绝缘电阻等参数的检测。
通过这些电气参数的检测，可以进一步确认设备是否存在故障，并为后续的维修工作提供参考依据。
3. 绝缘电阻测试GIS设备的绝缘电阻是保证设备正常运行的关键指标，因此在进行故障检修时需要对设备的绝缘电阻进行测试。
通过绝缘电阻测试，可以准确地了解设备的绝缘状况，帮助工程师们确定设备是否存在绝缘故障，并采取相应的维修措施。
4. SF6气体检测由于GIS设备采用SF6气体作为绝缘介质，因此SF6气体的状态直接关系到设备的运行稳定性。
试析变电站GIS设备的故障诊断及检修
试析变电站GIS设备的故障诊断及检修变电站GIS设备的故障诊断及检修是保障电力系统安全稳定运行的重要工作之一。
GIS （气体绝缘开关设备）是一种重要的高压电力设备，常常用于电力输配电系统中的变电站。
以下是变电站GIS设备故障诊断及检修的一般步骤和方法。
1. 故障诊断：（1）了解故障现象：通过了解故障设备的工作情况、故障发生时间和发生地点，以及故障表现的具体现象，如声音、热量和气味等，进行初步判断。
（2）检查环境因素：检查变电站的环境因素，包括温度、湿度、灰尘和气候等，这些因素可能对设备的正常运行产生影响。
（3）故障排查：通过检查GIS设备的连接和地线，以及仪器仪表和保护设备等，找出可能存在的故障点，并进行排查。
（4）故障诊断测试：根据故障现象和排查结果，进行相关设备的测试和检测，如继电器保护装置测试、开关操作测试、介损测量、放电测量等，以进一步确定故障位置和原因。
2. 故障检修：（1）维护设备的安全：在进行检修工作前，应先切断设备的电源，并采取相应的安全措施，如使用隔离开关、绝缘工具和防护设备等，确保工作人员的安全。
（2）故障设备的更换：根据故障的性质和程度，对故障设备进行更换。
如果设备无法及时更换，可以采取临时性的维修措施，确保系统的正常运行。
（3）故障设备的修理：对故障设备进行维修，包括清洁、检测、修复或更换损坏的零部件，以及校准和调整设备的参数。
（4）设备的测试和调试：在维修完成后，对设备进行测试和调试，确保故障已经解决，并且设备能够正常工作。
（5）记录和报告：对故障诊断和检修过程中的情况进行详细记录，并向相关人员和部门报告故障的原因、处理方法和修复结果等。
变电站GIS设备的故障诊断及检修需要有经验丰富的工程技术人员进行，通过合理的故障诊断和科学的检修方法，可以及时发现和解决设备故障，确保电力系统的安全稳定运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
试析变电站GIS设备的故障诊断及检修
变电站的GIS设备是电力系统中非常重要的部件，它承担着电力输配的关键功能。
一
旦GIS设备出现故障，将会对电网运行产生严重影响，因此及时诊断和检修GIS设备的故
障非常重要。
本文将对变电站GIS设备的故障诊断及检修进行分析和探讨，希望能够为相
关人员提供一些参考。
变电站GIS设备的故障诊断需要依靠先进的监测与检测设备。
现代GIS设备通常配备
了各种传感器和监测装置，可以实时监测设备的运行状态和参数。
通过这些监测数据，可
以对GIS设备进行自动故障诊断，及时发现设备异常的情况。
还可以利用红外热像仪、局
放检测仪等专业设备，对GIS设备进行全面的检测，进一步确定设备的故障位置和原因。
针对GIS设备的常见故障，需要采取相应的检修措施。
对于GIS设备的断路器故障，
可以首先进行检查断路器的操作机构、机械部分和电气连接处，排除潮湿、灰尘等外界因
素的影响，对操作机构进行清洁和润滑，检查触头和固定触头的连接螺母是否松动，对断
路器进行功能测试，确认故障原因后，进行更换或修理。
对于GIS设备的绝缘故障，则需
要利用局放检测仪等设备对设备进行全面检测，发现绝缘故障点后，进行绝缘子更换或绝
缘处理。
对于不同类型的GIS设备故障，需要采取相应的检修措施，确保设备迅速恢复正
常运行。
GIS设备的故障诊断和检修需要依靠专业的技术人员。
现代GIS设备相对复杂，需要
具备专业的知识和技能才能进行准确的诊断和检修。
变电站需要建立完善的技术培训体系，提升技术人员的专业水平和技能，确保他们能够熟练处理GIS设备的故障诊断和检修工
作。
预防是最好的控制措施。
定期对GIS设备进行检修维护，进行设备功能测试，清洁设
备和相关部件，确保设备的正常运行。
加强对GIS设备的运行状态监测，及时发现并处理
设备的潜在问题，可以有效减少设备故障的发生，提高设备的可靠性和稳定性。
变电站GIS设备的故障诊断及检修是电力系统运行管理中一个重要的环节，需要依靠
先进的监测与检测设备，专业的技术人员，以及科学合理的检修措施。
只有通过不断的技
术创新和管理措施的改进，才能够确保GIS设备的正常运行，提高电力系统的可靠性和安
全性。
