阿特拉斯空压机系统
阿特拉斯ESC8000空气控制系统产品介绍
17
Atlas Copco Airpower 2010
Atlas Copco Airpower 2010
ESC8000空压站房集中控制系统
1.运行效率最优的压缩机
控制系统关键功能
能耗变化控制 优先序列选择 基本负载序列控制 先进后出序列控制 预先制定一台空压机来提升 系统压力
Atlas Copco Airpower 2010
ESC8000空压站房集中控制系统
案例一
ZR90频 繁加卸载 导致变频 机降低输 出效能
结论一：ZR90改为绿颜色的ZR110运行将及大的改善工况并节约大量能源 结论二：ZR90机组压力调节进行停机，ZR160VSD主力调压，达到最佳工况
Atlas Copco Airpower 2010
案例二
调节器模 式，单机频 繁加卸载
结论：QSF机组替换或者变频升级将带来理想的运行工况与节能
Atlas Copco Airpower 2010
总结
ESC8000控制系统的好处
可以显著降低系统压力带 稳固提高系统用气可靠性 提升系统的灵活性 降低操作员的工作量，可实现站 房无人值守 科学管理，与用户的工厂自动化 系统实现无缝对接
Atlas Copco Airpower 2010
Committed to sustainable productivity.
本项目通过阿特拉斯.科普柯专业的系统评估，以可靠的数据分析取信于用户，有效的提高了客户的设备管理水平， 极大的提高了供气的稳定性与可靠性，降低了操作人员的工作强度。 项目进行验收后，节能效果要大于承诺的数字，年节省电费26万，投资回报期10个月。 通过该项目，用户由衷的表示阿特拉斯的服务理念与技术能力已经大大超越了竞争对手。
附录阿特拉斯空压机操作手册
附录阿特拉斯空压机操作手册一、引言附录部分包含了阿特拉斯空压机的操作手册。
本操作手册旨在为用户提供正确的操作指导，以确保空压机的正常运行和使用安全。
请在使用空压机之前，仔细阅读本操作手册，并按照指南进行操作。
二、安全注意事项1. 在操作空压机前，确保已经通电，并且处于适当的电源电压下。
2. 请勿将手指、手部或其他物体伸入空压机内部，以避免可能的伤害。
3. 请勿在拔掉电源插头之前，直接关闭空压机的电源开关。
4. 在维护和清洁空压机时，请将电源插头拔出。
5. 请勿使用破损、老化或不符合标准的电源电缆。
6. 在清洁空压机过程中，确保空压机已经停止运行，并且电源已经断开。
7. 请不要使用缺乏保护措施的电源插座。
8. 在维修和检查空压机时，请先拔出电源插头。
三、操作步骤1. 打开空压机的电源开关，并确认电源指示灯已亮。
2. 检查压力表，确保压力表指示在正常范围内。
3. 打开空压机的空气放水阀，排出可能的杂质和水分。
4. 打开主气阀门，并调节所需的气压。
5. 主动压缩空气，在需要时使用空压机提供的其他功能，如冷却系统和过滤系统等。
6. 当操作结束时，关闭空压机的主气阀门，并关闭电源开关。
7. 清洁和维护空压机的各个部件，以确保其正常运行。
四、常见故障及排除方法1. 空压机无法启动：检查电源是否正常连接，检查电源插头和插座是否损坏，检查电源开关是否已打开。
2. 空气压力不足：检查空气放水阀是否打开，检查压缩机是否存在漏气现象。
3. 噪音过大：检查空压机是否放置在平稳的地面上，检查各个部件是否紧固，如有故障请及时维修。
4. 过热：检查冷却系统是否正常运转，检查散热器是否被堵塞。
五、维护保养1. 定期检查并更换空压机的滤芯和滤网，以确保空气质量。
2. 定期检查和清洁空压机的冷却系统，以确保散热效果。
3. 定期检查并紧固空压机的各个连接部件，以确保其稳固性。
4. 定期清洁空压机的外壳，并使用干净的布进行擦拭。
5. 遵守空压机的规定保养周期，定期进行全面的维护和检修。

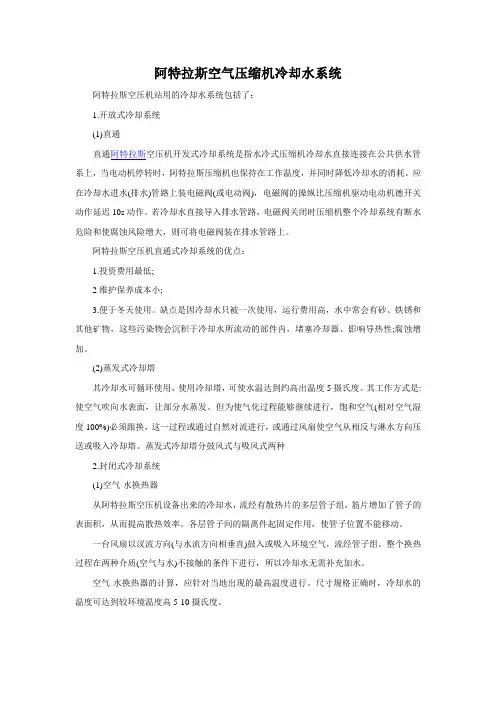

阿特拉斯空气压缩机冷却水系统
阿特拉斯空气压缩机冷却水系统阿特拉斯空压机站用的冷却水系统包括了：1.开放式冷却系统(1)直通直通阿特拉斯空压机开发式冷却系统是指水冷式压缩机冷却水直接连接在公共供水管系上，当电动机停转时，阿特拉斯压缩机也保持在工作温度，并同时降低冷却水的消耗。
应在冷却水进水(排水)管路上装电磁阀(或电动阀)，电磁阀的操纵比压缩机驱动电动机德开关动作延迟10s动作。
若冷却水直接导入排水管路，电磁阀关闭时压缩机整个冷却系统有断水危险和使腐蚀风险增大，则可将电磁阀装在排水管路上。
阿特拉斯空压机直通式冷却系统的优点：1.投资费用最低;2维护保养成本小;3.便于冬天使用。
缺点是因冷却水只被一次使用，运行费用高，水中常会有砂、铁锈和其他矿物，这些污染物会沉积于冷却水所流动的部件内，堵塞冷却器、影响导热性;腐蚀增加。
(2)蒸发式冷却塔其冷却水可循环使用，使用冷却塔，可使水温达到约高出温度5摄氏度。
其工作方式是:使空气吹向水表面，让部分水蒸发。
但为使气化过程能够继续进行，饱和空气(相对空气湿度100%)必须跟换，这一过程或通过自然对流进行，或通过风扇使空气从相反与淋水方向压送或吸入冷却塔。
蒸发式冷却塔分鼓风式与吸风式两种2.封闭式冷却系统(1)空气-水换热器从阿特拉斯空压机设备出来的冷却水，流经有散热片的多层管子组，筋片增加了管子的表面积，从而提高散热效率。
各层管子间的隔离件起固定作用，使管子位置不能移动。
一台风扇以汊流方向(与水流方向相垂直)鼓入或吸入环境空气，流经管子组。
整个换热过程在两种介质(空气与水)不接触的条件下进行，所以冷却水无需补充加水。
空气-水换热器的计算，应针对当地出现的最高温度进行。
尺寸规格正确时，冷却水的温度可达到较环境温度高5-10摄氏度。
空气-水换热器的计算，应针对当地出现的最高温度进行。
尺寸规格正确时，冷却水的温度可达到较环境温度高5-10摄氏度。
空气-水换热器可用两种不同的排风扇通风;(a)用压气式风扇将空气压送过管子组的表面。
阿特拉斯空压机操作说明
阿特拉斯空压机操作说明阿特拉斯空压机操作说明一.安全注意事项1. 在操作空压机之前，请确保已经仔细阅读并理解本操作说明书中的所有安全说明和警示标志。
2. 在进行任何维护或保养操作之前，务必切断电源，并等待空压机冷却后再进行操作。
3. 遵守相关安全法规和标准，确保个人安全和设备的正常运行。
4. 请确保设备周围的工作区域干净、整洁，并远离危险物品。
二.空压机的基本结构和工作原理1. 空压机由压缩机、电机、冷却系统、控制系统和配气系统等组成，各部分之间相互配合，完成压缩空气的生产和供应。
2. 压缩机是空压机的核心部件，通过旋转运动将空气压缩到需要的压力范围。
3. 电机提供压缩机所需的动力，同时控制系统对电机的启停、转速、运行状态等进行监控和控制。
4. 冷却系统用于冷却压缩机和电机，保证设备的正常运行并延长使用寿命。
5. 配气系统对压缩空气进行处理，包括除水、除尘、调节压力等操作。
三.空压机的操作步骤1. 确保空压机周围没有杂物和障碍物，确保设备安全运行。
2. 检查电源接线是否正常，确保电机能够正常启动。
3. 打开空压机主电源开关，并根据实际需求设置所需的压力和流量。
4. 启动压缩机，并观察压缩机运行状态，确保其正常工作。
5. 在使用过程中，定期检查压力表和温度表的读数，确保设备在正常工作范围内。
6. 在停止使用空压机之前，先关闭压缩机，然后再关闭主电源开关，并切断电源。
四.空压机的维护保养1. 定期检查和更换空压机的滤清器和空气滤芯，确保供气的干净和无杂质。
2. 定期检查和清洁压缩机外壳和进气口，避免灰尘和污垢对设备的影响。
3. 定期检查电机的运行状态和温度，确保设备正常运行。
4. 随时检查设备的管路和接头，确保无泄漏现象。
5. 定期检查压力表和温度表的准确性，必要时进行校验或更换。
附件：本文档涉及的附件包括：1. 空压机的基本图纸和尺寸图。
2. 空压机的配件清单和维修手册。
法律名词及注释：1. 安全法规和标准：指国家或地区对设备和工人安全使用的相关法律法规和标准要求。

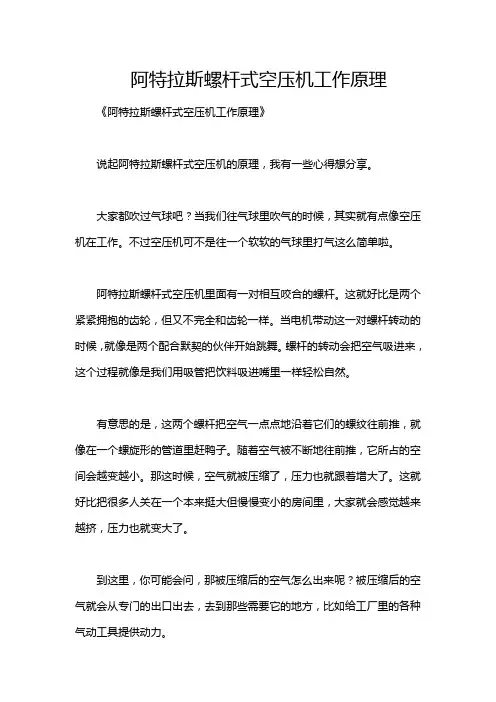

阿特拉斯螺杆式空压机工作原理
阿特拉斯螺杆式空压机工作原理《阿特拉斯螺杆式空压机工作原理》说起阿特拉斯螺杆式空压机的原理，我有一些心得想分享。
大家都吹过气球吧？当我们往气球里吹气的时候，其实就有点像空压机在工作。
不过空压机可不是往一个软软的气球里打气这么简单啦。
阿特拉斯螺杆式空压机里面有一对相互咬合的螺杆。
这就好比是两个紧紧拥抱的齿轮，但又不完全和齿轮一样。
当电机带动这一对螺杆转动的时候，就像是两个配合默契的伙伴开始跳舞。
螺杆的转动会把空气吸进来，这个过程就像是我们用吸管把饮料吸进嘴里一样轻松自然。
有意思的是，这两个螺杆把空气一点点地沿着它们的螺纹往前推，就像在一个螺旋形的管道里赶鸭子。
随着空气被不断地往前推，它所占的空间会越变越小。
那这时候，空气就被压缩了，压力也就跟着增大了。
这就好比把很多人关在一个本来挺大但慢慢变小的房间里，大家就会感觉越来越挤，压力也就变大了。
到这里，你可能会问，那被压缩后的空气怎么出来呢？被压缩后的空气就会从专门的出口出去，去到那些需要它的地方，比如给工厂里的各种气动工具提供动力。
老实说，我一开始也不明白这两个螺杆怎么就能把空气压缩得那么好呢？后来我了解到一些相关的机械原理。
这螺杆的设计可是相当精密的，它们的螺纹、转速、啮合的紧密程度等都是经过精心计算的。
实际应用案例可太多了。
在汽车的维修车间里，那些用来拆卸汽车轮胎和零部件的气动扳手就是靠空压机提供强而有力的压缩空气才能工作的。
如果空压机不给力，这些气动工具就只能变成毫无用途的铁疙瘩。
延伸思考一下，螺杆式空压机虽然好用，但是也需要我们注意保养。
就像我们自己的身体也需要定期保养一样。
阿特拉斯螺杆式空压机要定期检查螺杆的磨损情况、润滑油的状况等。
如果忽略了这些，就像我们拼了命工作却不好好吃饭休息一样，终有一天会垮掉的。
我还在继续探究阿特拉斯螺杆式空压机其他方面的知识，我觉得这里面还有很多有趣的东西等待我去发现，也欢迎大家来讨论，看看你们有没有什么新的发现或者遇到过什么相关的问题。

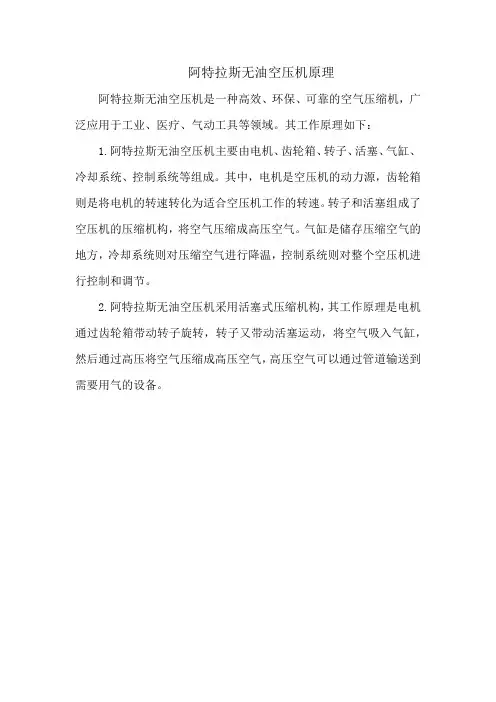

阿特拉斯无油空压机原理
阿特拉斯无油空压机原理
阿特拉斯无油空压机是一种高效、环保、可靠的空气压缩机，广泛应用于工业、医疗、气动工具等领域。
其工作原理如下：
1.阿特拉斯无油空压机主要由电机、齿轮箱、转子、活塞、气缸、冷却系统、控制系统等组成。
其中，电机是空压机的动力源，齿轮箱则是将电机的转速转化为适合空压机工作的转速。
转子和活塞组成了空压机的压缩机构，将空气压缩成高压空气。
气缸是储存压缩空气的地方，冷却系统则对压缩空气进行降温，控制系统则对整个空压机进行控制和调节。
2.阿特拉斯无油空压机采用活塞式压缩机构，其工作原理是电机通过齿轮箱带动转子旋转，转子又带动活塞运动，将空气吸入气缸，然后通过高压将空气压缩成高压空气，高压空气可以通过管道输送到需要用气的设备。
(完整版)阿特拉斯空压机操作说明
1 显示屏- 键1 典型显示图显示器有四行： 1 前三行: ——显示屏显示传感器的名称和实际的读数。
——测量值的单位和传感器的实际读数。
——关于空压机运行的信息（空压机停机，等等），保养要求（比如油过滤器和空气过滤器）或者是故障信息（比如故障停机）2 滚动键( ↑↓): ——这些滚动键标有垂直的箭头，允许滚动显示屏。
——只要在显示屏的最右边的位置上有一个指向下面的箭头，其对应的滚动键就可以用来查阅下面的内容3 表格键 ( = ): 该键标有两个水平箭头，允许操作者选择标有水平箭头的参数。
只有后面跟着指向右面的箭头的参数才可以修改 ,3 功能键 (F1/F2/F3): ——用于查阅或编制设定值 ,——复位电机过载，故障停机或保养信息，或紧急停机 ,——查看电脑控制器收集到的所有参数 ,—— (F1/F2/F3)所对应的功能根据显示的菜单变化而变化，它们的实际功能显示在显示屏的底部，刚好在相应的功能键的上面。
最常用的功能中英文对应如下 : Automatically Loaded自动加载Automatic Operation自行运行matically Loaded自动卸载Locally controlled本地控制Remote controlled遥控控制Manual Operation手动运行Manual Unloaded手动卸载Unioad卸载Running hours运行时间Loading hours加载时间Main Screen主显示屏Shutdown故障停机Compressor Outlet压缩机排气口Show More更多Add增加指令用来增加空压机的自动启动 /停机(日期 ) Back返回指令返回到的选择或菜单Cancel取消当设定参数有误时 .用来取消已设定的数dleete删除用来删除空压机的自动启动 / 停机时间Help帮助帮助寻找 Atlas Copco 的内部地址Limits上下限显示允许设定的上下极限数据Load负载手动操作空压机负载Main screen回到主目录从任一画面回到主目录Menu菜单Modify修改修改设定参数Status Data状态参数Shutdown故障停机Shutdown Warning故障停机报警Motor overload电机过载Running Hours运行时间Program编写输入将新的设定数据编写输入Reset重新设定重新设定计时器及信息 ,定时器或复位Rtrn回归回归到前一页或前一目录Maximum最大值Shutdown Maximum故障停机最大设置值Reset复位All protection functions are OK 所有保护功能都正常 Protection Function activated 保护功能激活Related protection settings 相关的保护功能设置Element 主机头排气口空气过滤器上的压降 无需保养 需要保养 油过滤器 有关的保养设置值 保养 最大设置值 可编制设置值 信号延迟 定时器没有激活 配置 额外的 找寻调节器的构造模式 寻找关于安装的电脑控制器的信息 列出已输入的开机 / 停机指令（日 /小时） 快速浏览压缩机的运行状态； 选择子菜单或阅读显示屏上显示的选项的详细情况 2 开机作业1 开机前检查事项（1） 检查冷凝循环水压力（2） 检查机器内油位是否正常（橙色为高位，运行绿区为正常，红区为低位需补专用油）有没有油 的跑、冒、滴、漏的现象；（3） 供气管道的手动阀门都在开启状态（4） 机器排污阀门都在关闭状态（5） 过滤器的排污有自动排污阀的阀门应开启（6） 不带自动排污阀的阀门应关闭；（7）电源送到空压机后，检查空压机本身的电脑控制显示器内的状态参数，压力，温度都为正常，与实际相符，没有报警。
阿特拉斯空压机信号及控制说明
Atlas Copco空压机机组信号及控制说明
1、单机无源干接点
机组的预留自动运行状态输出、一般报警输出、一般停机输出、空压机运行状态输出。
并有远程起停信号输入。
2、多机联控（ES4i）
阿特拉斯科普柯Mark IV控制器已经预设了ES4i联控系统，可最多对包含1台变频机在内的4台机器进行联控。
联控时其中一台作为主机，其它作为辅机。
主机和辅机可以进行设定。
并且联控系统可以对辅机运行进行轮流切换，保证每台
辅机的运行时间一致。
而其它一些品牌无法多台联控。
·如果有VSD机组，主要通过调节VSD机组来控制压力的变化
·气量太小-> 启动/加载运行时间最少的压缩机
·气量太多-> 卸载/停止运行时间最长的压缩机
运行时间计时器可以修改，以调整对压缩机的运行控制
如果系统运行在一种非常稳定的状态下，可以延长设备进行调整的时间间隔
3、远程数据传输
阿特拉斯无油空压机可以将压缩机运行过程中采集的所有压力、温度数据、运行状态、运行计时等以打包的形式传送至用户的系统，以Modbus或Profibus通信协议的方式传送给客户DCS上位机，方便客户的远程监控和数据提取。
用户需加装Combox。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
制表键（TAB）
按此键，可以选择水平箭头标示的参数。只能修收后面出现指向右侧的箭头的参数。
5
功能键
功能键可用来控制和设定压缩机。
6
电源指示灯
指明已接通电源
7
综合报警指示灯
如果存在停机报警条件，则指示灯将亮起。
7
综合报警指示灯
如果存在停机条件，重要传感器失灵，或发生紧急停机后，指示灯将闪烁。
8
自动运行指示灯
耗气量超过压缩机容量
检查压缩空气设备
安全阀泄漏
拆下泄漏阀检查
2油压过低
油位过低
将油加满至油位观察孔的中部。
油过滤器堵塞
更换油过滤器。
3空气温度超过正常值
由于机房的通风条件太差或冷却空气的再循环而使得进口温度过高
改善机房通风情况并防止灵气空气再循环
空气过滤器堵塞
更换过滤器
冷却水量不足
检查水温并增加冷水量
指明电脑控制器正在自动控制压缩机。
9
停机按钮
按下此按钮，可以停止运行压缩机，指示灯8将熄灭。
S2
紧急停机按钮
按此按钮，可以在紧急情况下立即停止运行压缩机，排除故障后，拔出按钮以解除其锁定。
二、A开机前准备：
1查
外表是否清洁，应无渗漏油现象，无焦糊异味。
3、管道检查
1、将电柜上的自动转换开关旋至“自动”位置。
2、按下变频器操作面板上的“PANEL/REMOTE”键进行切换，直至该键的左上角的“LED”为常亮（变频器面板控制状态）。
3、按下变频器操作面板上的“RUN”键1#水泵变频启动，再按下变频器操作面板上的移位键来观察水泵的电流，循环水的压力（压力应在0.35MPa）。如1#泵工作频率到50Hz，系统压力还未达到变频器设定压力，1#泵将由变频状态切换至工频运行，同时2#泵将变频启动，变频器将根据系统压力来调节2#泵的工作频率。如果变频器故障,先按电柜上的变频停止→按变频器上的STOP→按电柜上的变频启动。
1、注意和旋转设备保持一定的安全距离。
2、注意和带电设备保持一定的安全距离。
3、设备电压等级(380V)，设备检修时一定要停电进行。
4、电机正常工作时，温度达到40℃，请注意安全。
5、电机检修时，应关闭主电源和控制电源。
未经允许任何人不得更改电机保护的参数设定值。
三，故障与排除
状况
故障
排除
1压缩机容量或工作压力低于正常值
由于结圬而使冷却水系统受阻
请向本公司咨询。
4在操作过程中冷凝水收集器中没有水排出
排水软管堵塞
检查并疏通。
编制：审核：批准
编号：ED-010
ZR250-VSD系统操作规程
部门：工程部
简介
阿特拉斯ZR250-YSD空压机是两级式电动机驱动螺杆压缩机（变频控制）水冷式循环系统。
一．操作面板解释
参考
名称
功能
1
启动按钮
此按钮可用来启动压缩机。指示灯(8)
2
显示屏
显示有关压缩机的工作状态，保养需求或故障的信息
3
滚动键
此键可用来向上或向下滚动显示屏。
4、系统开启后，观察变频器显示压力与管路压力是否一致，并按照巡检表仔细巡检。
B系统关机：
1、按下变频器操作面板上的“STOP”键，等两台水泵的频率都降到0Hz，再将电柜上的“自动”转换开关旋至停止位置
2泵停止后，将水泵主电源开关断开
C手动系统开启/关闭：
1、将1#、2#、3#水泵主电源开关扳至合闸位置。
管道是否畅通，水泵的前后阀门是否在打开。
4、电气系统检查
查看控制柜内元器件有无损坏或异味。
5、检查电压是否正常，将1#、2#、3#水泵主电源开关扳至合闸位置。(AP3配电柜)
6、检查进水管内是否有空气，如有空气，在开泵后要打开放气阀放气，等待无空气排出时方可关闭此阀。
B自动系统开机（1#、2#、3#泵二用一备）：
2、将电柜上的手动/自动转换开关旋至“手动”位置。
3、将电柜上的1#泵的启动按钮按下即可。如果开启其它泵，方法如开启1#泵一样。
4、如果系统需要关闭时，直接将电柜上的1#泵“停止”健按下即可，水泵将停止运行。
5观察冷却塔循环水情况，通常情况下当温度超过35℃启动冷却塔风机，风机有无异响和水质情况。
