【精品】2019年中考物理试题分类汇编：30杠杆专题.Word
2019年中考物理真题分类汇编——功率专题(word版含答案)
2019年中考物理真题分类汇编——功率专题1.（2019泰安，15）某种载重汽车自重12t，车轮与地面的总接触面积为0.5m 2，汽车以72km/h 的速度在平直公路上匀速行驶时，柴油发动机的功率为210kW，每行驶43s 消耗柴油700g，柴油的热值为4.3×107J/kg。
下列说法中正确的是①完全燃烧700g 柴油放出的热量为3.01×109J②该柴油发动机效率为30%③汽车的牵引力为1.05×104N④若公路所能承受的最大压强8×105Pa，汽车最多能装载40t 的货物A.只有①②正确B.只有③④正确C.只有①③正确D.只有②③正确2.（2019临沂，25）某航模兴趣小组操控一架重20N 的小型无人机（如图），让其在5s 内匀速下降10m ，该过程中重力做功的功率是______W ；机翼上方的空气流速______（选填“大于”、“小于”或“等于”）下方的空气流速。
当该无人机静止在水平操场上时受到的支持力为______N 。
3.（2019南充，15）将物体A 放在水平面上，在水平拉力F 1作用下，以v 1=4m/s 的速度向右匀速运动，在同一水平面上，物体A 到水平拉力F 2作用时，以v 2=6m/s 的速度向右匀速运动，两次移动的距离相同，则两次拉力做功W 1___________W 2（填“>、“<”或“=”），两次拉力的功率P 1___________P 2（填“>”、“<”或“=”）。
4.（2019乐山，34）在斜面上将一个重600N 的物体匀速拉到高处，沿斜面向上的拉力F =400N，拉动的距离s =4.5m，提升高度h =1.8m，所用时间t =30s。
则拉力F 做功的功率为W，此过程中物体受到的摩擦力为N。
5.（2019黔东南，13）某大桥设计车速为60km/h，图1为该大桥的实景图，其主通航孔桥采用双塔双索面斜拉桥，可逐步抽象成图2、图3、图4所示的模型。
2019年中考物理重点知识点专项练习杠杆201906113108
杠杆题一：如图是静止在水平地面上的拉杆旅行箱的示意图，O是轮子的转轴，O′是箱体的重心。
以O为支点，画出力F的力臂和箱体所受重力的示意图。
题二：如图所示的是汽车液压刹车装置的一部分，该装置中AOB实为一个杠杆，O是杠杆的支点，请画出刹车时它所受的动力F1、阻力F2和动力臂L1．题三：如图所示，高0.8m、重1100N、均匀的圆柱形木柱M，截面半径为0.3m，将它竖直放在水平地面上时，木柱所受的重力与地面对它的支持力是一对_________力；若要使木柱的a点离开地面，至少需要_________N的力。
题四：如图所示，轻质杠杆OA可绕O点转动，杠杆长1米，在A处挂一重20牛的物体G．若在杠杆的中点B端施加最小的力F，使杠杆在水平位置平衡，则力F的大小至少为_______牛，方向应竖直_________。
题五：如图所示，一个直杆可绕O点转动，杆下挂一重物，用一个始终跟杆垂直的力F使直杆由竖直位置A慢慢转动到水平位置A′，在此过程中，力F的大小（）A．始终变大B．逐渐变小C．先变小后变大D．先变大后变小题六：如图所示，OA是一根可绕O点自由转动的轻质杠杆，杠杆B点悬挂一重物G，在A 端始终受到一个竖直向上的拉力F，使杆子慢慢向上转动，直至水平，在此过程中，力F的大小将（）A．逐渐变大B．逐渐变小C．保持不变D．先变大后变小题七：如图所示是轻质杠杆AOB，在其A端挂一重物G，若在B端施加一个始终垂直于OB 且向下的力F，使杠杆绕点O顺时针缓慢转动到OB处于水平位置，则在此过程中，力F的大小将（）A．逐渐变大 B．逐渐变小 C．保持不变 D．先变大后变小题八：用如图所示的杠杆提升重物，如果作用在A端的力F始终垂直于杠杆，在将重物慢慢提升到一定高度的过程中（不超过水平位置），力F的大小将（）A．逐渐变大 B．逐渐变小C．保持不变 D．先变大，后变小题九：如图所示，物体重为8N，轻杆可绕O点转动，若要使轻杆在水平位置平衡，在A点应施加的最小力的大小为_______N，力的方向为_______。

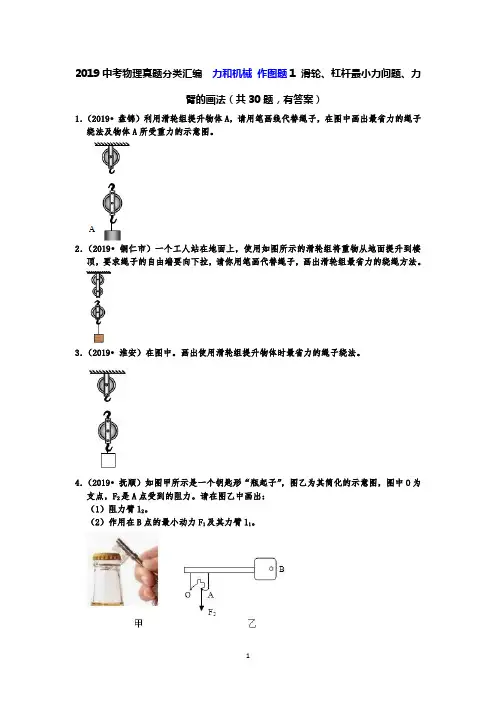

2019中考物理真题分类汇编 力和机械 作图题1 滑轮、杠杆最小力问题、力臂的画法(共30题,有答案)
2019中考物理真题分类汇编力和机械作图题1 滑轮、杠杆最小力问题、力臂的画法（共30题，有答案）1．（2019•盘锦）利用滑轮组提升物体A，请用笔画线代替绳子，在图中画出最省力的绳子绕法及物体A所受重力的示意图。
2．（2019•铜仁市）一个工人站在地面上，使用如图所示的滑轮组将重物从地面提升到楼顶，要求绳子的自由端要向下拉，请你用笔画代替绳子，画出滑轮组最省力的绕绳方法。
3．（2019•淮安）在图中。
画出使用滑轮组提升物体时最省力的绳子绕法。
4．（2019•抚顺）如图甲所示是一个钥匙形“瓶起子”，图乙为其简化的示意图，图中O为支点，F2是A点受到的阻力。
请在图乙中画出：（1）阻力臂l2。
（2）作用在B点的最小动力F1及其力臂l1。
5．（2019•葫芦岛）图甲是汽车上的手动刹车装置，为防止车移动需要把刹车杆拉起。
刹车杆相当于一个绕O点转动的杠杆，其简化示意图如图乙所示，F2是杠杆受到的阻力。
请在图乙中画出杠杆平衡时的阻力臂l2、作用在A点的最小动力F1及其动力臂l16．（2019•铁岭）如图甲所示是一种鸡蛋开壳器，AOB相当于一个杠杆。
图乙为其简化的示意图，图中O点为支点，F2为给鸡蛋开壳时杠杆所受阻力。
请在图乙中画出：（1）给鸡蛋开壳时作用在A点的最小动力F1及其动力臂l1。
（2）阻力臂l2。
7．（2019•本溪）如图甲所示是一个“瓷砖定位器”，使用时用手压手柄，此时的手柄AOB 可视为一个杠杆，图乙是其简化示意图，图中O为支点，F2是使用“定位器”时B点受到的阻力。
请在图乙中画出：（1）阻力臂l2。
（2）作用在A点的最小动力F1及其力臂l1。
8．（2019•营口）图甲是生活中常用的一款指甲刀，其中AOB部分可视为杠杆，其简化示意图如图乙所示，使用时，指甲作用在A点的力视为阻力。
请你在乙图中画出：（1）作用在A点的阻力F2的示意图；（2）在B点施加的最小动力F1及动力臂l1。
9．（2019•南通）如图，O为轻质杠杆的支点，左端挂一重物，杠杆在图示位置平衡，请作出最小动力F1的示意图和阻力的力臂l2。
2019年中考物理试题专题训练——杠杆专题(word版含答案)
2019年中考物理试题专题训练——杠杆专题1.(2019北京，26)如图所示，杠杆水平平衡。
杠杆可在竖直平面内绕固定点O自由转动，其上相邻刻线间的距离相等。
若在杠杆上A点挂2个重均为0.5N的钩码，在B点挂4个重均为0.5N的钩码，杠杆（选填“能”或“不能”）保持水平平衡。
2.(2019益阳，18) 下图所示是吊车吊起货物的示意图，已知AB=4m，BC=6m。
吊臂是一个杠杆，当吊臂吊着2 t的货物处于静止状态时，杠杆的支点是点（选填“A”、“B”或“C”），伸缩撑杆对吊臂的支持力大小为N。
g=10N/kg。
3.（2019咸宁，26）如图所示,杠杆AB放在钢制圆柱体的正中央水平凹槽CD中,杠杆AB能以凹槽两端的C点或D点为支点在竖直平面内转动,长度AC=CD=DB,左端重物G=12N。
当作用在B点竖直向下的拉力F足够大时,杠杆容易绕（选填“C”或“D”)点翻转,为使杠杆AB保持水平位置平衡,拉力F1= N的最小值,最大值F2= N.(杠杆、细绳的质量及摩擦均忽略不计)4.(2019邵阳，23)小斌同学在做物理实验时，使用镊子夹取砝码，镊子是杠杆。
（选填“省力”、“费力”或“等臂”）【答案】费力。
5. (2019衡阳，11)如图所示的工具中，属于费力杠杆的是6（2019临沂，9）各式各样的剪刀都是一对对杠杆。
下列剪刀，最适合剪开较硬物体的是（）7.（2019常德，12）右图是一种切甘蔗用的铡刀示意，下列有关说法正确的是①刀刃很薄可以减小压强②铡刀实质上是一种省力杠杆③甘蔗放在a点比b点更易被切断④手沿F1方向用力比沿F2方向更省力A．只有②④正确B．只有②③正确C．只有③④正确D．只有①②③正确8.（2019沈阳，6）如图所示，用一个直杆把飞机机翼模型固定在轻质杠杆上，直杆始终与杠杆垂直。
用同一弹簧测力计在a、b、c几种不同情形下拉杠杆，使杠杆始终在水平位置平衡。
下列说法中正确的是A．测力计在a位置时的示数比模型和直杆的总重大B．测力计从a位置转到b位置后，比a位置的示数小C．测力计从a位置移至c位置后，比a位置的示数大D．测力计在c位置时，对模型水平向右吹风，示数变大9.(2019北京，5)如图所示的用具中，在使用时属于费力杠杆的是（）10.（2019无锡，22）小红利用杠杆制成一种多功能杆秤，使用前，杠杆左端低，右端高，她将平衡螺母向调节，直至杠杆处于水平平衡，她取来质量均为100g的实心纯金属块a和b、合金块c（由a、b的材料组成）。

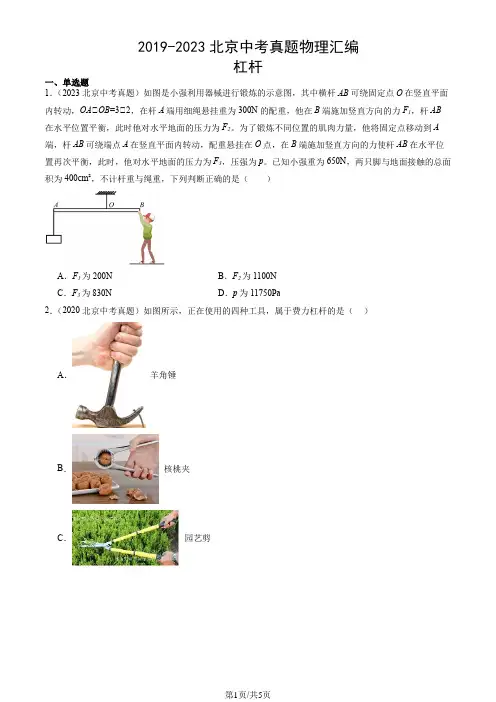

2019-2023北京中考真题物理汇编：杠杆
2019-2023北京中考真题物理汇编
杠杆
A．F为200N B．F为1100N
A．羊角锤
B．核桃夹
C．园艺剪
D．食品夹
3．（2019北京中考真题）图所示的用具中，在使用时属于费力杠杠的是
A．筷子
B．瓶盖起子
C．撬棒
D．核桃夹
二、实验题
4．（2019北京中考真题）如图所示，杠杆水平平衡．杠杆可在竖直平面内绕固定点O自由转动，其上相邻刻线间的距离相等，若在杠杆上A点挂2个重均为0.5N的钩码，在B点挂4个重均为0.5N的钩码，杠
三、计算题
5．（2022北京中考真题）俯卧撑是一项常见的健身项目，采用不同的方式做俯卧撑，健身效果通常不同。
图23甲所示的是小京在水平地面上做俯卧撑保持静止时的情境，她的身体与地面平行，可抽象成如图23乙所示的杠杆模型，地面对脚的力作用在O点，对手的力作用在B点，小京的重心在A点。
已知小京的体重为750N，OA长为1m，OB长为1.5m。
（1）图23乙中，地面对手的力F1与身体垂直，求F1的大小；
（2）图24所示的是小京手扶栏杆做俯卧撑保持静止时的情境，此时她的身体姿态与图23甲相同，只是身体与水平地面成一定角度，栏杆对手的力F2与他的身体垂直，且仍作用在B点。
分析并说明F2与F1的大小关系。
根据杠杆平衡条件
根据杠杆平衡条件。
2019年中考物理真题分类汇编——简单机械作图专题(word版含参考答案)
2019年中考物理真题分类汇编——简单机械作图专题一、杠杆作图1.（2019威海，21）如图是一种活塞式抽水机的示意图。
其中手柄AOB是一个杠杆，杠杆在动力F1的作用下绕O点匀速转动，请在图中画出杠杆在B点受到阻力的示意图和F1的力臂。
2.（2019武威，18）如图所示是羊角锤的示意图，请画出用羊角锤撬铁钉时最小动力F的示意图。
3.（2019兰州，25）如图所示为“探究杠杆平衡条件”的实验示意图，O点为杠杆的支点，请画出杠杆左侧钩码所受重力的示意图和弹簧测力计施加拉力的力臂L1。
4.（2019连云港，19）如图所示，O为杠杆的支点，杠杆上挂有重为G的物体，请画出使杠杆在图中位置静止时最小力F的示意图。
5.（2019昆明，20）请画出图中力F的力臂，并以“l”表示。
6.（2019赤峰，16）工人沿台阶向上滚动圆柱形塑料桶如所示。
他在A点施加力F使塑料桶绕0点向上滚动，请画出F的力臂。
7.（2019盐城，21）在图中画出力F的力臂8.（2019阜新，21）如图所示，用撬棍撬起石头时，O为支点，A为动力作用点，要求：\（1）画出石头所受重力的示意图。
（2）画出最小动力F1的示意图和动力臂l1。
9.（2019广安，21）如图所示，请画出作用在杠杆B端上最小的动力F1和阻力F2的力臂l2。
10.（2019自贡，26）如图所示，轻质杠杆的A点挂一重物G，绳受的拉力为F2，O为杠杆的支点。
请在杠杆的端点B处画出使杠杆保持静止的最小的力F l的示意图，并作出F2的力臂l2。
11.（2019凉山州，25）如图所示，现使用最小的力F1使杠杆在图示位置平衡，请画出F1及其对应的力臂L1。
12.（2019达州，20）轻质杠杆OABC能够绕O点转动，已知OA＝BC＝20cm，AB＝30cm，在B点用细线悬挂重为100N的物体G，为了使杠杆在如图所示的位置平衡，请在杠杆上作出所施加最小动力的图示（不要求写出计算过程）。
13.（2019辽阳，23）如图甲是爆米花锅，锅盖被锁扣紧锁在锅口。
2019年中考物理专题复习——力学—杠杆力臂作图(答案解析)
2019年中考物理专题复习——力学—杠杆力臂作图答案解析1．（2018•盘锦）请在图中画出：①重物所受重力的示意图：②支点O；③拉力F的力臂L。
【分析】①重力的方向竖直向下，作用在物体的重心上，由此画出重物受到重力的示意图；②杠杆可以绕某一固定点转动，这个固定点就是支点；③力臂就是从支点到力的作用线的距离，由此画出拉力F的力臂。
【解答】解：①重物受到的重力作用在它的重心（几何中心），由重心开始画一条竖直向下的有向线段，并标出符号G，即为其重力示意图；②定滑轮可以绕中间轴转动，所以支点O为定滑轮的轴；③图中拉力F是斜向下的，过支点O作拉力F作用线的垂线段，即为拉力F的力臂L。
如图所示：【点评】本题考查了力的示意图和杠杆示意图的画法，关键是掌握杠杆的五要素，然后根据力臂的定义正确画出力臂。
2．（2018•曲靖）在如图中，L1是动力臂，作出动力F1。
【分析】支点O、动力臂L1已知，根据力臂的作法：从支点向动力的作用线作垂线段，作出动力F1的示意图。
【解答】解：过动力臂L1的右端作它的垂线，与杠杆相交于一点A，即动力F1的作用点；由于F2使杠杆沿逆时针方向转动，所以F1应使杠杆沿顺时针方向转动，即F1的方向应垂直于L1向下，如图所示：【点评】此类题的关键是掌握杠杆五要素，然后根据杠杆的五要素作出相应的作用力或力臂，并且作图要求规范。
3．（2018•德州）手机自拍已成一种时尚。
如图所示是使用自拍杆辅助手机进行自拍时的示意图，将自拍杆看作一个轻质杠杆，O点是支点。
请在图中画出：（1）施加在A点最小的动力F1（2）力F2的力臂L2【分析】力臂是从支点到力的作用线的距离；当动力的力臂最大时，动力是最小的。
【解答】解：当AO之间的连线作为力臂时，力臂是最大的，此时的动力最小；力F2是由重力产生的，故阻力的方向是竖直向下的，从O点做该力的作用线的垂线，即为力臂，如图所示：。
故答案为：如上图。
【点评】作力臂首先找到支点和力的作用线，再从支点向力的作用线引垂线，支点到垂足之间的距离为力臂的大小。
2019年中考物理试题分类汇编(五)——30杠杆专题(word版含答案)
2019年中考物理试题分类汇编一一杠杆专题1.（2019凉山州，17）如图所示，轻质杠杆OB的重力忽略不计，OB = 3OA,物体G的重力为150N.若要使物体G对水平地面的压力为零，则需要在B端施加的拉力F =No2.（2019广安，18）如图所示，一轻质杠杆水平支在支架上，OA: OC=2: 1, G1是边长为5cm的正方体，G2重20N,则绳子对G1的拉力为N,此时G1对地面的压强为2X 104Pa, G1 重NoA 0 BI3.（2019贵阳，10）如图所示是吊车正在起吊货物的示意图。
该装置通过液压伸缩撑杆推动吊臂并使吊臂绕O点转动，从而通过钢绳将货物缓慢吊起。
假设撑杆对吊臂的作用力始终与吊臂垂直，仅通过转动吊臂提升货物的过程中，则下列分析正确的是（）A .撑杆对吊臂的作用力不断增大B.钢绳对吊臂的作用力不断增大C.撑杆对吊臂的作用力的力臂不断增大D.钢绳对吊臂的作用力的力臂不断减小4.（2019齐齐哈尔，7）下列简单机械在正常使用时能够省力的是（口.钓鱼7. （2019北部湾，15）如图所示，杠杆在拉力 F 的作用下水平平衡。
现将弹簧测力计绕c 点 5.（2019南京，27）如图所示为一拉杆旅行箱的示意图将其视为杠杆，。
为支点，B 为重心, BC 为竖直方向， A 为拉杆端点已知箱重为 250N, OA 为120cm, OC 为24cm 。
（1）图中在A 点沿图示方向施加动力F,箱子静止则动力 F 的力臂为 __________ cm,大小为 No（3）生活中，常把箱内较重物品靠近 。
点摆放，这样使拉杆箱在图示位置静止的最小动力A.吊车吊臂 C 镁于 从a 位置转动到b 位置的过程中，杠杆始终保持水平平衡，则拉力 F 的变化情况是（A.食品夹 B 定漕轮 C 瓶盖起于 D 一钓鱼竿（2）使拉杆箱在图示位置静止的最小动力为 No（选填“变大”、“变小”或“不6.（2019云南，1）如图所示的简单机械，属于省力杠杆的是（8. （2019鸡西，34）根据如图赛艇比赛的场景提出两个力学方面的问题，并解答。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
杠杆专题1.（2019凉山州，17）如图所示，轻质杠杆OB的重力忽略不计，OB＝3OA，物体G的重力为150N．若要使物体G对水平地面的压力为零，则需要在B端施加的拉力F＝N。
2.（2019广安，18）如图所示，一轻质杠杆水平支在支架上，OA：OC＝2：1，G1是边长为5cm的正方体，G2重20N，则绳子对G1的拉力为N，此时G1对地面的压强为2×104Pa，G1重N。
3.（2019贵阳，10）如图所示是吊车正在起吊货物的示意图。
该装置通过液压伸缩撑杆推动吊臂并使吊臂绕O点转动，从而通过钢绳将货物缓慢吊起。
假设撑杆对吊臂的作用力始终与吊臂垂直，仅通过转动吊臂提升货物的过程中，则下列分析正确的是（）A．撑杆对吊臂的作用力不断增大B．钢绳对吊臂的作用力不断增大C．撑杆对吊臂的作用力的力臂不断增大D．钢绳对吊臂的作用力的力臂不断减小4.（2019齐齐哈尔，7）下列简单机械在正常使用时能够省力的是（）5.（2019南京，27）如图所示为一拉杆旅行箱的示意图将其视为杠杆，O为支点，B为重心，BC为竖直方向，A为拉杆端点已知箱重为250N，OA为120cm，OC为24cm。
（1）图中在A点沿图示方向施加动力F，箱子静止则动力F的力臂为cm，大小为N。
（2）使拉杆箱在图示位置静止的最小动力为N。
（3）生活中，常把箱内较重物品靠近O点摆放，这样使拉杆箱在图示位置静止的最小动力将（选填“变大”、“变小”或“不变”）。
6.(2019云南，1)如图所示的简单机械，属于省力杠杆的是（）7.（2019北部湾，15）如图所示，杠杆在拉力F的作用下水平平衡。
现将弹簧测力计绕c 点从a位置转动到b位置的过程中，杠杆始终保持水平平衡，则拉力F的变化情况是（）A．一直变大 B．一直变小 C．一直不变 D．先变大后变小8.（2019鸡西，34）根据如图赛艇比赛的场景提出两个力学方面的问题，并解答。
示例：问题：比赛过程中，运动员用力划桨后，赛艇为什么会加速运动？解答：力可以改变物体的运动状态。
问题1：？解答：。
问题2：？解答：。
9.（2019河南，11）10.（2019东营，9）如图所示，下列简单机械中，忽略杠杆、滑轮的自重、绳重及摩擦，当提起同一重物时，最省力的是（）11.（2019重庆A卷，5）如图所示，下列情景中描述正确的是A.甲图中下滑的小朋友的惯性越来越大B.乙图中小朋友玩的跷跷板利用了杠杆原理C.丙图中滑雪手套有凹凸的花纹是为了减小摩擦D.丁图中硬币跃过木块，利用了流速越大流体压强越大的知识12.（2019泸州，10）如图所示，在“探究杠杆平衡条件”的实验中，轻质杠杆上每个小格长度均为2cm，在B点竖直悬挂4个重均为0.5N的钩码，当在A点用与水平方向成30°角的动力F拉杠杆，使杠杆在水平位置平衡。
对该杠杆此状态的判断，下列说法中正确的是（）A. 杠杆的动力臂为8cmB. 该杠杆为费力杠杆C. 该杠杆的阻力大小为0.5ND. 动力F的大小为1.5N13.（2019株洲，26）采用如图所示站姿锻炼手臂力量：双脚并拢，脚尖O触地，脚后跟踮起，手臂水平，手掌支撑在竖直墙壁上的A点，B为人体重心所在位置。
锻炼时，躯体伸直，手臂弯曲和伸直动作交替进行。
现要估测手掌对墙壁的压力F．（g为已知常量）（1）用体重计称量出人体的体重（质量）m：用卷尺分别测量出两点间的竖直距离l1和两点间的水平距离l2：（填“A、O”或“B、O”）（2）手掌对墙壁的压力F＝（用已知和测得的物理量表示）；（3）锻炼时，脚尖离开墙壁越远，手掌对墙壁的压力就越。
14.（2019黄石，4）中国很多地方会举办龙舟赛来庆祝端午节，下列表述正确的是（）A．运动员向后划桨，龙舟向前运动，说明力的作用是相互的B．划龙舟时所用的桨是省力杠杆C．甲、乙两龙舟并排滑行，甲以乙为参照物，甲龙舟是运动的D．冲过终点后，龙舟慢慢停下来，说明龙舟的惯性在减小15.. (2019扬州，2）下列工具属于省力杠杆的是16.（2019舟山，31）烟头掉落、炉火忘关……，稍不注意就可能引发火灾。
如图是某型号的干粉灭火器的结构示意图。
（1）干粉灭火器使用时，拔下保险销，用手握紧压把，通过连杆把高连压气体容器打开。
压把属于杠杆。
（2）打开高压气体容器后，气体充满整个筒体，粉末状的灭火剂就会喷射出米，此时喷管受到一股反冲力，这是由于。
17.（2019北海，15）如图所示，杠杆在拉力F的作用下水平平衡。
现将弹簧测力计绕c 点从a位置转动到b位置的过程中，杠杆始终保持水平平衡，则拉力F的变化情况是（）A．一直变大B．一直变小C．一直不变D．先变大后变小18.（2019天津，7）如图是用撬棒撬石头的情景，下图中关于该撬棒使用时的杠杆示意图正确的是（）19.（2019济宁，)下图中正确的选项是20.（2019苏州，31）利用杠杆开展相关实验探究：(1)安装好杠杆，将其放到水平位置后松手，发现杠杆沿顺时针方向转动，如图甲所示。
则应将平衡螺母向___(选填“左”或“右”)调节，直到杠杆在水平位置平衡；(2)如图乙所示，在A点挂3个重力均为0.5N的钩码，在B点用弹簧测力计竖直向下拉杠杆，使其在水平位置平衡，弹簧测力计的示数为________N；若在第(1)小题所描述的情形中未调节平衡螺母而直接开展上述实验，弹簧测力计的示数会______(选填“偏大”、“偏小”或“不变”)；(3)始终竖直向下拉弹簧测力计，使杠杆从水平位置缓慢转过一定角度，如图内所示，此过程中，弹簧测力计拉力的示数会________(选填”变大”、“变小”或“不变”，下同)，拉力的大小______。
21.（2019宿迁，23）以下为“探究杠杆平衡条件”实验：（1）如图甲，把杠杆放在支架上并置于水平桌面，静止时发现杠杆左低右高，为了使杠杆在水平位置平衡，应将右端的平衡螺母向______调节。
（2）如图乙，在已经调节好的杠杆左A处挂4个钩码，要使杠杆仍在水平位置平衡，应在杠杆右边离支点4格的B处挂______个相同的砝码。
（3）如图丙，在杠杆左边离支点4格的C处，用弹簧测力计与水平方向成30°角斜向上拉，也可使杠杆在水平位置平衡，则弹簧测力计示数为______N（每个钩码重0.5N）。
22（2019淮安，13）小明在“探究杠杆平衡条件”的实验屮：（1）实验前调节平衡螺母使杠杆在水平位置平衡，目的之一是方便测量_________；（2）如图甲所示。
在杠杆左边A处挂4个钩码，要使杠杆在水平位置平衡，应在杠杆右边B处挂_______ 个钩码（实验中所用的钩码均相同）（3）小明又用弹簧测力计，在C处竖直向上拉。
如图乙所示，当弹簧测力计逐渐向右倾吋，使杠杆仍然在水平位置平衡。
则弹簧测力计的示数将逐渐________（选填“变大”、“变小”或“不变”）。
23.（2019潍坊，22）李华利用生活中常见物品巧妙地测出一石块的密度，实验过程如下：A．取一根筷子，用细线将其悬挂，调节悬挂位置，直至筷子水平平衡，悬挂位置记为O点，如图甲所示；B．将矿泉水瓶剪成烧杯形状，倾斜固定放置，在瓶中装水至溢水口处，用细线系紧石块，将石块缓慢浸入水中，溢出的水全部装入轻质塑料袋中，如图乙所示；C．取出石块，擦干水分；将装水的塑料袋和石块分别挂于筷子上O点两侧，移动悬挂位置使筷子仍水平平衡，用刻度尺分别测出O点到两悬挂点的距离l1和l2，如图丙所示。
（1）已知水的密度为ρ水，则石块密度ρ石=_____（用字母ρ水和所测得的物理量表示）；（2）采用上述实验方法，筷子粗细不均匀对实验结果____（选填“有”或“无”）影响；（3）图乙所示步骤中，若瓶中的水未装至溢水口，实验结果将_____（选填“偏大”、“偏小”或“不变”）。
24.（2019巴彦淖尔，10）如图是“利用杠杆测量石块密度”的实验。
（ρ水＝1.0×103kg/m3）（1）在实验前，杠杆静止在图甲所示的位置，此时杠杆处于（选填“平衡”或“不平衡”）状态；要使杠杆在水平位置平衡，应将平衡螺母向调节，这样做的目的是，并消除杠杆自重对实验的影响。
（2）在溢水杯中装满水，如图乙所示，将石块缓慢浸没在水中，让溢出的水流入小桶A中，此时小桶A中水的体积石块的体积。
（3）将石块从溢水杯中取出，擦干后放入另一相同小桶B中，将装有水和石块的A、B两个小桶分别挂在调好的杠杆两端，移动小桶在杠杆上的位置，直到杠杆在水平位置回复平衡，如图丙所示。
此时小桶A、B的悬挂点距支点O分别为13cm和5cm，若不考虑小桶重力，则石块密度的测量值为kg/m3；若考虑小桶重力，石块的实际密度将比上述测量值。
25.（2019包头，10）下图是“利用杠杆测量石块密度”的实验。
（）(1) 在实验前，杠杆静止在图甲所示的位置，此时杠杆处于（选填“平衡”或“不平衡”）状态；要使杠杆在水平位置平衡，应将平衡螺母向调节，这样做的目的是，并消除杠杆自重对实验的影响。
(2) 在溢水杯中装满水，如图乙所示，将石块缓慢浸没在水中，让溢出的水流入小桶A中，此时小桶A中水的体积石块的体积。
(3) 将石块从溢水杯中取出，擦干后放入另一相同小桶B中，将装有水和石块的A、B两个小桶分别挂在调好的杠杆两端，移动小桶在杠杆上的位置，直到杠杆在水平位置回复平衡，如图丙所示。
此时小桶A、B的悬挂点距支点O分别为13cm和5cm，若不考虑小桶重力，则石块密度的测量值为；若考虑小桶重力，石块的实际密度将比上述测量值。
26.（2019徐州，35）工人用杠杆将重为180 N的物体匀速提升0.5 m，做了100 J的功．求：（1）提升物体做的有用功；（2）杠杆的机械效率．27.（2019杭州，13）如图甲，有一轻质杆，左右各挂由同种金属制成、质量分别为m1和m2（m1>m2）的实心物块后恰好水平平衡。
（1）求左右悬挂点到支点O的距离L1与L2之比。
（2）将两物分别浸没于水中（如图乙），杆将会________（选填“左端下降”“右端下降”或“仍然平衡”），试通过推导说明。
2019年中考物理试题分类汇编——杠杆专题答案1.（2019凉山州，17）如图所示，轻质杠杆OB的重力忽略不计，OB＝3OA，物体G的重力为150N．若要使物体G对水平地面的压力为零，则需要在B端施加的拉力F＝N。
【答案】50。
2.（2019广安，18）如图所示，一轻质杠杆水平支在支架上，OA：OC＝2：1，G1是边长为5cm的正方体，G2重20N，则绳子对G1的拉力为N，此时G1对地面的压强为2×104Pa，G1重N。
【答案】10；60。
3.（2019贵阳，10）如图所示是吊车正在起吊货物的示意图。
该装置通过液压伸缩撑杆推动吊臂并使吊臂绕O点转动，从而通过钢绳将货物缓慢吊起。
