2018-2019学年广东省广州市海珠区九年级(上)期末物理试卷(解析版)
2018-2019学年广东省广州市海珠区九年级（上）期末物理试卷一、选择题（每小题3分，共39分，每小题给出的四个选项中，只有一项最符合题意）1．关于生活用电，下列正确的是（）A．同伴发生触电事故，要马上用手将他拉离现场B．在高压输电线路旁边修建民房有安全隐患C．使用试电笔时，手不要接触笔尾的金属体，这是为了防止触电D．空气开关跳闸，说明家庭电路中肯定出现短路2．关于电压表与电流表的使用，以下观点错误的是（）A．不能事先估计被测电流或电压时，都应进行“试触”B．接线时，必须让电流从“+”接线柱流入，从“﹣”接线柱流出C．两表都不能直接连到电源两端D．电流表与被测用电器串联，电压表则应与之并联3．将干冰（二氧化碳固体）放入常温水中，发现水中出现大量气泡，气泡不断上升，最后在水面处破裂。
由此可知（）A．水沸腾了B．气泡里的气体，主要成份是水蒸气C．水温不断升高D．水的内能减少了4．国家标准对延长线插座配用电缆的导线横截面积要求进行了修改，额定电流16A的延长线插座，导线最小横截面积由1mm2提升到1.5mm2．若配用电缆的其它标准不变，则以下观点错误的是（）A．导线的电阻会增大B．用电更加安全C．电缆所用材料会增多D．同等使用条件下，导线发热更少5．两根相同的塑料管分别用纸巾和橡皮擦摩擦后，都能吸引小纸屑。
如图所示：小曾把其中一根放在支架上，把另一根的B端靠近管的A端时，发现：A端转动，靠近B端。
则（）A．摩擦后，两根管都带上了同种电荷B．摩擦后，一根管带电，另一根不带电C．摩擦时，一根管得到电子，另一根失去电子D．与两根管摩擦的纸巾和橡皮擦一直不带电6．如图表示了：家庭电路中四种用电器耗电lkW•h，持续正常工作的时间。
则（）A．甲消耗的电能比乙的多B．乙和丙产生的电热肯定相同C．甲的额定功率最大D．丁的实际功率最大7．如图所示电路的开关都闭合后，两灯都发光则（）A．开关S2控制的小灯泡是L1B．电流表测量L1的电流C．开关S1控制两个小灯泡，电路是串联电路D．电流表测量干路的电流8．小明将完好的仪器连接成如图所小的电路（其中滑动变阻器的连线没有画出）。
闭合开关进行实验时，发现无论怎样移动滑片P小灯泡亮度不变，则滑动变阻器（）A．可能是：接线柱E、F分别连入了G、HB．可能是：接线柱M、F分别连入了G、HC．可能是：接线柱E、N分别连入了G、HD．可能是：接线柱M、E分别连入了G、H9．火箭从地面向上加速过程中，火箭外壳和大气摩擦后温度越来越高。
以下判断错误的是（）A．火箭外壳的机械能增大B．火箭外壳的内能增大C．因为火箭升高，所以其外壳的分子势能增大D．通过做功改变了火箭外壳的内能10．把榴莲和煮熟的咸鱼都放在冰箱里同一层，到了第二天，老王吃榴莲时吃出一股咸鱼味，此现象主要说明（）A．在冰箱中的榴莲吸收了咸鱼的热量B．榴莲中的分子对咸鱼的分子只存在引力C．咸鱼分子不停地做无规则运动D．榴莲分子不停地做无规则运动11．如图所示的电路闭合开关后，两灯都正常发光，但L1比L2亮，则（）A．V1示数大于V2示数B．V1示数小于V2示数C．若一导线接在L1两端，则L1不亮，L2仍正常发光D．若一导线接在L1两端，则电源短路12．如图所示，用酒精灯给试管中的水加热。
软木塞冲出试管口的过程中（）A．木塞从静止变运动，说明木塞分子动能增大B．木塞增加的能量，等于所消耗酒精释放的化学能C．管口出现的白雾是水蒸气D．能量的转化与热机做功冲程能量转化相同13．酒精测试仪可检测驾驶员是否酒后驾车，如图是它的原理图。
电源电压恒定，R0是定值电阻，R是气敏电阻，它的阻值随着酒精气体的浓度增大而减少，如果测试到酒精气体浓度增大，则（）A．R的电阻增大B．电压表示数变大C．电流表示数减少D．电压表示数与电流表示数的比值变大二、填空作图题（共23分）14．楼梯有一电灯受控于两个开关，其中“光控开关”在光线较暗时闭合：“声控开关”在有声响时闭合。
在图中，画线代替导线把元件连在电路中，要求：（1）光线较暗且有响时灯才亮；（2）安装一个不受开关控制的三孔插座。
15．（5分）如图是冰箱制冷剂循环路线示意图。
（1）制冷剂在冰箱外露的管子中发生的物态变化是，人靠近这些管子时，会感到持别热。
原因是。
（2）冰冻室中取出足量冰块放在约5℃室温的盘中，撒上少量的水，发现冰块粘在一起，变成大冰块。
①冰冻室取出冰块的温度t0℃（选填：“＜“、“＝”或“＞”）。
②“粘在一起”的过程中，原来的冰块（选填：“吸热”或“放热”）了。
（3）冰箱使用三脚插头，这样能把冰箱的与大地相连。
16．四冲程汽油机其中一个冲程如图所示。
（1）此冲程是冲程。
（2）在此冲程活塞运动过程中，汽缸内气体：内能（选填：“增大”或“减少”），分子热运动变得更（选填：“剧烈”或“缓慢”）。
17．如图对应的电路中，电源电压不变，L1和L2是完全相同的两个小灯泡，闭合不同的开关，两灯分别可连成串联和并联电路，且小灯泡都发光。
（1）两灯要连成串联电路，应闭合的开关是；（2）两灯要连成并联电路，应闭合的开关是；（3）在联电路中，L2的亮度较亮。
（选填：“并”或“串”）18．图甲所示的电路，用两块不同的金属做番茄电池的正负极。
当开关闭合后，电压表的示数如图乙所示。
（1）图乙中电压表的示数为V，图甲中，金属A是番茄电池的极。
（2）用三个番茄电池串联成电池组作为发光三极管的电源，开关闭合时，二极管发光，在图丙中，按上述要求，用笔划线代替导线，连好电路。
19．如图所示，两个相同的钢杯装质量相等的甲、乙两种液体，小维用电磁炉同时加热这两杯液体（两液体每秒吸收热量相同，忽略热损耗），下表记录了不同时间测出的液温。
（1）2min时，两种液体吸收的热量Q甲Q乙（选填：“＜”、“＝”或“＞”）。
（2）比热容较大的是液体（选填：“甲”或“乙”），你的判断依据是。
三、解析题（共17分）解答应写出必要的文字说明、公式和重要演算步骤，只写出最后答案的不能得分，有数值计算的题，演算过程及结果都要在数字的后面写上正确的羊位20．（8分）如图所示电路中，R1＝10Ω。
（1）只闭合开关S1时，电压表读数为2.3V，则电流表的读数是多少？（2）再闭合开关S2时，电压表读数为2V，电流表的读数为0.4A，则R2的阻值是多大？21．（9分）某豆浆机的电路图如图1所示，铭牌信息如图2所示。
在开关S接通电动机M后，带动刀片粉碎打浆，然后利用微电脑控制开关S，连通电热管加热豆浆，豆浆机做一次豆浆正常工作12min，其功率与工作时间的关系图象如图3所示。
（1）求：电热管正常工作时的电流是多大？电热管的电阻是多少？（2）求：豆浆机正常做一次豆浆，消耗的电能是多少焦耳？（3）电热管通过导线连到电路，为什么它工作时放出大量热，而与其连接的导线却几乎不发热？四、实验探究题（共21分）22．小明用温度计测出了课室内外的温度，将数据记录在表格中。
（1）12：00时，温度计示数如图甲所示，所测温度为℃。
（2）在图乙中，画出课室内的“温度一时刻”图象。
（3）8：00时，小明发现窗户上有冰花，冰花是在窗户（选填“室内”或“室外”）的一侧。
23．（7分）小方选择了合适的器材测量小灯泡的电功率，连接了部分的电路如图甲所示。
（1）电压表“3”接线柱可与另外一个接线柱之间连接一根导线，就正确连好电路。
①可以选择哪些接线柱。
A．甲B．乙C．丙D．丁②在图丙方框内，补充画出实验报告的电路图（要求：与图甲正确连线的电路对应）。
（2）闭合开关前，将变阻器的滑片调至最端（选填“左”或“右”）。
闭合开关后，灯不亮，电压表指针偏转，电流表读数为零。
产生此现象的原因可能是。
A．电流表断路B．小灯泡断路C．小灯泡被短接（3）电路故障排除后，闭合开关调节滑动变阻器，当电压表读数为3V时，电流表示数如图乙所示，为A，此时小灯泡的电功率为W。
（4）根据多组测量“I﹣U的实验数据，进一步得到结论：“通过灯丝的电流与其两电压不成正比”。
原因是：。
24．（4分）小婵想分别用酒精和蜡烛两种燃料，加热两杯质量都是0.2kg的水，使它们都升温5℃（未沸腾），去探究两种燃料消耗的质量是否相同。
（1）除了图中的器材，在探究实验中，还需要的测量器材有。
（2）要比较所消耗酒精、蜡烛的质量是否相同，请设计一个记录数据的表格。
（3）若实验消耗的酒精质量为2×10﹣3kg，且酒精完全燃烧，则其放出热量J，本实验的加热效率为。
已知：酒精热值为3×107J/kg：c＝42×103J/（kg•℃）。
水2018-2019学年广东省广州市海珠区九年级（上）期末物理试卷参考答案与试题解析一、选择题（每小题3分，共39分，每小题给出的四个选项中，只有一项最符合题意）1．关于生活用电，下列正确的是（）A．同伴发生触电事故，要马上用手将他拉离现场B．在高压输电线路旁边修建民房有安全隐患C．使用试电笔时，手不要接触笔尾的金属体，这是为了防止触电D．空气开关跳闸，说明家庭电路中肯定出现短路【分析】①当有人触电时，应先切断电源或用绝缘体把电线挑开；②高压触电包括高压电弧触电和跨步电压触电；③使用测电笔时，笔尖接触导线，手接触笔尾金属体，当接触火线时氖管会发光；④家庭电流中电流过大原因：短路或总功率过大。
【解答】解：A、人体是导体，发现有人触电，若立即用手去拉，会造成施救者也触电，正确的做法是应先切断电源或用绝缘棒将电线挑开，故A错误；B、高压输电线容易发生高压电弧触电，在高压输电线路旁边修建民房有安全隐患，故B正确；C、使用测电笔时，人手不能接触笔尖，但必须接触笔尾金属体，故C错误；D、空气开关跳闸，说明电路中电流太大，可能是发生短路，也可能是用电器总功率过大，故D错误。
故选：B。
【点评】本题考查了生活中用电安全注意的一些事项，与生活联系密切，注重了物理和生活的联系。
2．关于电压表与电流表的使用，以下观点错误的是（）A．不能事先估计被测电流或电压时，都应进行“试触”B．接线时，必须让电流从“+”接线柱流入，从“﹣”接线柱流出C．两表都不能直接连到电源两端D．电流表与被测用电器串联，电压表则应与之并联【分析】（1）电流表的正确使用方法是：与被测用电器串联；电流必须从电流表的正接线柱流入，负接线柱流出；所测量的电流不能超过电流表的量程；绝对不允许不经过用电器把电流表直接接在电源两极上；（2）电压表的正确使用方法是：把它并联在用电器两端；必须让电流从正接线柱流入，从负接线柱流出（正接线柱与正极相连，负接线柱与负极相连）；被测电压不能超过电压表所选的量程，否则会烧坏电压表，电压表可以直接接在电源两极上，测量电源电压。
【解答】解：A、不能事先估计被测电流或电压时，都应进行“试触”，选择合适的量程，故A正确；B、使用电流表或电压表时，必须使电流从“+”接线柱流入，从“﹣”接线柱流出，故B正确；C、电压表可以直接接在电源两极上，测量电源电压；电流表不能直接接在电源两极上，否则会发生电源短路，故C错误；D、电流表要串联在电路中，电压表并联在被测电路两端，故D正确。
人教版 海珠区九年级物理第一学期期末考试题及答案
海珠区学年第一学期调研测试九年级物理试卷本试卷分第Ⅰ部分(选择题)和第Ⅱ部分(主观题).总分100分.考试时间80分钟. 注意事项:1．答题前，考生务必在答题卡上用黑色字迹的钢笔或签字笔填写相关要求的学校、姓名、考号等考试信息；再用2B 铅笔把对应号码的标号涂黑.2．选择题每小题选出答案后，用2B 铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案；不能答在试卷上.3．非选择题必须用黑色字迹钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内的相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案，改动的答案也不能超出指定的区域；不准使用铅笔和涂改液．不按以上要求作答的答案无效.4．考生必须保持答题卡的整洁.考试结束后，将本试卷和答题卡一并交回. 5．全卷共六大题26小题，请考生检查题数.第Ⅰ部分 (选择题 共36分)一、选择题（选出一个正确或最优的答案，每小题3分，共36分） 1．下列各物质中，最大的是（ ）A ．地球B ．太阳C ．宇宙D ．银河系2．球雕是祖先留给我们的一件无价的艺术瑰宝．它是经过钻磨、镂空、雕刻等一系列工序加工而成（如图1所示）．在加工过程中，没有．．发生变化的是球体的（ ）A ．质量B ．体积C ．密度D ．重量3．很多动物是“物理应用高手”，下列从物理学的角度给出的认识中正确的是（ ）A ．骆驼的脚掌很大，可以减小压强B ．泥鳅的体表有层黏液很滑，可以增大压强C ．啄木鸟的喙很尖很硬，可以减小压强D ．蝉的口器很细，可以减小压强4．下列说法正确的是（ ）A ．运动的物体有惯性，静止的物体没有惯性图1B ．彼此不相互接触的物体不可能发生力的作用C ．在平衡力的作用下，物体一定处于静止状态D ．静止在水平桌面上的书，书的重力和桌面对书的支承力是一对平衡力5．乘客坐在逆水行驶的船中，我们说他静止．那所选的参照物是（ ）A ．河岸上的树B ．迎面驶来的船C ．河水D ．船舱6．图2表示气流通过机翼上下表面时的情况，比较机翼上下a 、b 两点的流速和压强（ ）A ．a 点的空气流速大，压强大B ．a 点的空气流速大，压强小C ．b 点的空气流速大，压强大D ．b 点的空气流速大，压强小7．下面图3的杠杆中，哪一个是费力杠杆（ ）8．在图4所示的四种情景中，人对物体做功的是（ ）9．小明通过以下的实验得出结论：浸在液体中的物体所受的浮力，大小等于它排开的液体所受的重力．在实验过程中，正确的实验步骤是（ ）b图2 A ． B ． C ． D ． 图3 图4 A ．提着水筒在水平地面上前进B ．举着杠铃原地不动C ．用力搬石头但没有搬动D ．推着小车水平前进图5A．①②③④B．④②③①C．④③①②D．④③②①10．使用弹簧测力计时，下面几点说法中，错误．．的是（）A．使用过程中，弹簧、指针、挂钩不能与外壳有摩擦B．使用前，必须检查零点是否准确，如不准确，应先较正C．弹簧测力计必须在竖直或水平方向时才能使用，不得倾斜D．使用时，必须注意所测的力不能超过弹簧测力计的测量范围11．在一个交通顺畅的早上，住在晓港地铁站旁的小明到广州六中上学，他的平均速度是4m/s．他最有可能的上学方式是（）A．步行B．乘自行车C．乘地铁D．乘私人轿车12．如图6示，拉滑轮组的自由端能使物体向上升．要提高滑轮组提升重物的机械效率（忽略摩擦力），以下方法可行的是（）Array A．换用一个较重的动滑轮B．换用一个较重的定滑轮C．换用一条较重的拉绳D．增加所挂重物的重量图6第II 部分 主观题（共64分）必须用黑色字迹的钢笔或签字笔把答案直接写在答题卡各题目指定区域内的相应位置上，在本试卷上作答无效．二、填空题（每小题4分，共16分）13．图7中，甲图的运动员正用力拉弓，说明力可以改变物体的 ，乙图表示小铁球受磁铁吸引的情况，说明力可以改变物体的 ，丙图是坐在船中的人用手推另一只船时，自己坐的船同时后退，说明物体间力的作用是 的；盖房子所用的重垂线如丁图所示，所依据的物理知识是_______________________．14．重10000N 的汽车在2000N 的牵引力作用下，在水平路面上匀速直线向前运动，则汽车受到的阻力是________；若汽车以90km/h （合________ m/s ）的速度在高速公路行驶，当看到 “距广州180km ”的路牌时，可知：要回到广州市，汽车所用时间约_________；如果汽车超载，又以同样的速度行驶，则汽车的动能比正常载货时要_______，当出现意外刹车时，车不能及时停下，容易造成交通事故．15．生活中有些情况要设法增大有益摩擦力，有些情况又要设法减小有害摩擦力． （1）请举出增大有益摩擦力的两个具体实例和方法示例：汽车轮胎表面非常粗糙，汽车刹车时更容易．实例一：__________________________________________________，抓黄蟮不容易脱手； 实例二：____________________________________________________________________；（2）请举出减小有害摩擦力的两个具体实例和方法示例：门锁生锈不好开时，将少量食油注入锁孔就容易打开．实例一：__________________________________________，使自行车的车轮更容易转动；甲 乙 图7 丙 丁实例二：____________________________________________________________________．16．下列两项实验：1）用刻度尺测细铜丝直径的方法：把细铜丝在铅笔上紧密排绕50圈，然后用________量出线圈的总长度再____________就可得出铜丝直径；2）测一枚大头针质量的方法是：____________________________________________；这两项实验的思想方法是相同的，它们遇到问题的共同特点是：由于__________________，难以直接测量出物理量的值．三、作图题（每小题3分，共9分）17．一个被按到水里的乒乓球放手后迅速上浮，图8中已画出Ｆ浮，请在图中补充画出球所受重力的示意图．18．如图9示，轻质杠杆OA 挂着重物G ，在力F 作用下杠杆转动．请在图中画出动力臂l 1．19．请你画出图10中的滑轮组最省力的绕线方式．图8 图9 图10四、计算题（20题7分，21题8分，共15分）要求写出根据的主要公式或变形公式，代入数字，演算过程及结果都要在数字的后面写上正确的单位．20．体重为600N 的小明静止吊在单杠上（如图11），若两手与杠的接触面积是0.008m 2， 求：1）他两手承受的压强是多少？2）当他用1.2s 的时间做一次标准的引体向上使身体上升0.5m ，他做了多少功？功率是多大？图1121．珠江上的清洁工人发现江面漂浮一木块，露出水面约0.001m 3，打捞上船后发现木块体积约为0.004m 3．（已知：ρ水＝1.0×103 kg/m 3；g 取10N/kg ） 求：l ）木块浸在水中的体积？FＦ浮2）所受的浮力约是多少？ 3）木块的质量是多少？4）木块的密度约是多少？ ——爱护珠江，请勿向母亲河丢垃圾！五、问答题（5分）22．自行车在海珠桥的顶端下坡，即使不踩车的脚踏，车也会越来越快，从能量转化的角度解释这个现象．如果下坡时遇到紧急情况要刹车，为了安全，你选择刹自行车的前闸还是后闸？假如选用错误的车闸刹车，用相关的物理知识分析可能出现的现象．六、实验与探究题（第23题4分、24题5分，第25题4分，第26题6分，共19分） 23．1）用调节好的天平测量矿石的质量，当天平平衡时，右盘中砝码和游码的位置如图l2所示．矿石的质量是_________g ；2）如图13所示，矿石的体积是_________cm 3．24．实验：“测定斜面的机械效率”，结合图14中提供的信息，完成下列问题：1）沿斜面，匀速拉动小车的拉力为：________； 2）小车移动的距离为：________cm （粗略测量，保留0位小数）；3）小车在竖直方向上升高的高度为：________cm （粗略测量，保留0位小数）； 4）总功为：________； 5）机械效率为：________．图13 图1225．小明在两个完全相同的塑料瓶上的相同位置开了四个一样的小孔：A、B、C、D，并在孔上粘上同样的橡皮膜．分别在瓶内放有水和某种液体后，得出如图15的甲和乙两种情景．1）比较甲图中C、D两孔橡皮膜的外凸程度，可得出结论：液体内部的同一深度，向各个方向的压强___________；2）比较甲图A、B、C三孔橡皮膜的外凸程度，可得出结论：_______________________________________________________；3）比较甲和乙两次实验，可知水的密度____（填“＞”“＜”或“＝”）某液体密度，原因是：__________________________________________________________________．甲图15 乙26．“学校用的实心铅球是用纯铅制成的吗？”物理老师提出问题后，小明和小红分别找来了器材对铅球的密度进行鉴别．小明选用的器材是：实验室用的天平（含砝码）、量筒，以及足量的水；小红选用的器材是：台秤、两个足够大的塑料筒、垫木和足量的水（查出水密度为ρ水）．1）你认为两人所选的器材谁更合理，为什么？2）请合理选用其中一人的器材做实验，写出简要的实验步骤进行检验鉴别．（包含相关物理量的表达式）海珠区学年九年级第一学期调研测试参考答案一、选择题（每题3分，共36分）二、填空题（每小题4分，共16分）13． 形状 ； 运动状态； 相互； 重力的方向是竖直向下的．14． 2000N ； 25 ； 2h ； 大 ． 15．（1）实例一： 用粗糙的干布抓黄蟮 ；实例二：合理的就给分 （2）实例一： 在轮轴处涂润滑油 ；实例二：合理的就给分16． 刻度尺 ； 除以50 ； 用（调好平衡）的天平测量50枚大头针的质量，再除以50 ； 测量仪器的精度不足（分度值较大） ．三、作图题（每小题3分，共9分）17．要求：重力示意长度较浮力的长度短．如果等长或较浮力长度长扣1分．18．动力作用线设1分；动力臂示意图（加箭头或用大括号标示）设1分；动力臂符号l 1设1分； 19．如果自由端的指向欠缺竖直（明显向右端倾斜扣1分），没用直尺扣1分。

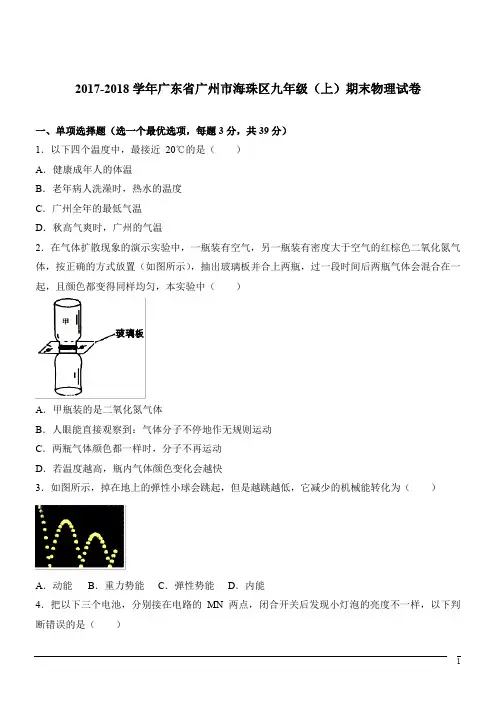

广东省广州市海珠区2019届九年级上学期期末考试物理试题(WORD版)
2017-2018学年广东省广州市海珠区九年级（上）期末物理试卷一、单项选择题（选一个最优选项，每题3分，共39分）1．以下四个温度中，最接近20℃的是（）A．健康成年人的体温B．老年病人洗澡时，热水的温度C．广州全年的最低气温D．秋高气爽时，广州的气温2．在气体扩散现象的演示实验中，一瓶装有空气，另一瓶装有密度大于空气的红棕色二氧化氮气体，按正确的方式放置（如图所示），抽出玻璃板并合上两瓶，过一段时间后两瓶气体会混合在一起，且颜色都变得同样均匀，本实验中（）A．甲瓶装的是二氧化氮气体B．人眼能直接观察到：气体分子不停地作无规则运动C．两瓶气体颜色都一样时，分子不再运动D．若温度越高，瓶内气体颜色变化会越快3．如图所示，掉在地上的弹性小球会跳起，但是越跳越低，它减少的机械能转化为（）A．动能B．重力势能C．弹性势能D．内能4．把以下三个电池，分别接在电路的MN 两点，闭合开关后发现小灯泡的亮度不一样，以下判断错误的是（）A．三种电池提供的电压都是1.5VB．电池供电时，化学能转化为电能C．电池的正极，可能接M 点，也可能接N 点D．可以将合适量程的电压表直接连在电池两端，测电池电压5．有两个元件甲和乙，流过元件的电流与其两端电压的关系如图所示，把这两个元件并联后，接在电压恒定为3V 的电路中，此时（）A．R甲＞R乙B．E 点的电流为0.3AC．甲乙并联的总电阻R总＞R甲D．两元件的总功率为 1.8W6．如图为电位器结构示意图，滑片P 的一端通过转轴O 与接线柱乙相连，并能绕转轴O 在电阻丝R 上滑动，把电位器接入电路中，闭合开关并逆时针转动滑片，能使小灯泡变亮的接法是（）A．甲接M、丙接N B．乙接M、丙接NC．甲接X、乙接Y D．甲接X、丙接Y7．下列关于生活用电的说法正确的是（）A．高压线掉落的区域，只要不接触高压线，人就可以安全走过该区域B．使用测电笔时，手不能接触笔尾金属体，以免触电C．当铅锑合金保险丝熔断后，可以用相同粗细的铜丝代替D．发生触电事故时，应立即切断电源8．荒岛求生者将鹅卵石放在火中烧上一段时间，然后把它们放进装有山泉水的椰子壳中，马上就观察到：有大量的气泡从水中剧烈地冒出，持续不断．（）A．这是升华现象B．气泡的主要成分是水蒸气C．鹅卵石将温度传给水D．鹅卵石在水中放热后，它的热量减小9．以下四个电路中，开关不能同时控制两个小灯泡的电路是（）A．B．C． D．10．小明家的电能表，如图所示，当用电器消耗电能，转盘转过3 圈．（）A．说明了用电器消耗的电能为3kW•hB．说明了用电器消耗的电能为0.001kW•hC．此时，电能表的示数为：D．此时，电能表的示数为：11．小明说“微波炉很费电，家中的微波炉常常‘烧保险’”，由此可以判断小明家的微波炉（）A．消耗的电能多B．电流流过微波炉时，电流做的功多C．实际功率大D．额定电压大12．给以下四个电路通电，通过实验可以说明“在电流、通电时间相同的情况下，电阻越大，电阻产生的热量越多”的是（）A．B．C．D．13．连接如图所示的电路后，闭合开关，观察到两灯不亮，当把一根导线连接在L1两端时，观察到L2亮。

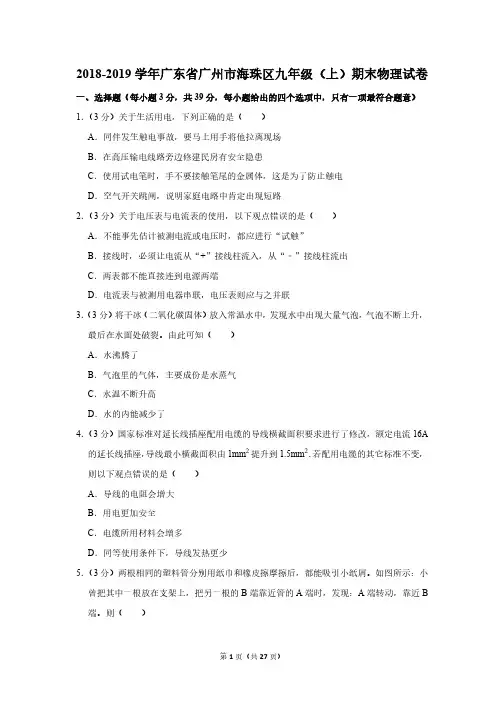

广东省广州市海珠区九年级物理2018-2019学年上学期期末试卷
2018-2019学年广东省广州市海珠区九年级（上）期末物理试卷一、选择题（每小题3分，共39分，每小题给出的四个选项中，只有一项最符合题意）1．（3分）关于生活用电，下列正确的是（）A．同伴发生触电事故，要马上用手将他拉离现场B．在高压输电线路旁边修建民房有安全隐患C．使用试电笔时，手不要接触笔尾的金属体，这是为了防止触电D．空气开关跳闸，说明家庭电路中肯定出现短路2．（3分）关于电压表与电流表的使用，以下观点错误的是（）A．不能事先估计被测电流或电压时，都应进行“试触”B．接线时，必须让电流从“+”接线柱流入，从“﹣”接线柱流出C．两表都不能直接连到电源两端D．电流表与被测用电器串联，电压表则应与之并联3．（3分）将干冰（二氧化碳固体）放入常温水中，发现水中出现大量气泡，气泡不断上升，最后在水面处破裂。
由此可知（）A．水沸腾了B．气泡里的气体，主要成份是水蒸气C．水温不断升高D．水的内能减少了4．（3分）国家标准对延长线插座配用电缆的导线横截面积要求进行了修改，额定电流16A 的延长线插座，导线最小横截面积由1mm2提升到1.5mm2．若配用电缆的其它标准不变，则以下观点错误的是（）A．导线的电阻会增大B．用电更加安全C．电缆所用材料会增多D．同等使用条件下，导线发热更少5．（3分）两根相同的塑料管分别用纸巾和橡皮擦摩擦后，都能吸引小纸屑。
如图所示：小曾把其中一根放在支架上，把另一根的B端靠近管的A端时，发现：A端转动，靠近B 端。
则（）A．摩擦后，两根管都带上了同种电荷B．摩擦后，一根管带电，另一根不带电C．摩擦时，一根管得到电子，另一根失去电子D．与两根管摩擦的纸巾和橡皮擦一直不带电6．（3分）如图表示了：家庭电路中四种用电器耗电lkW•h，持续正常工作的时间。
则（）A．甲消耗的电能比乙的多B．乙和丙产生的电热肯定相同C．甲的额定功率最大D．丁的实际功率最大7．（3分）如图所示电路的开关都闭合后，两灯都发光则（）A．开关S2控制的小灯泡是L1B．电流表测量L1的电流C．开关S1控制两个小灯泡，电路是串联电路D．电流表测量干路的电流8．（3分）小明将完好的仪器连接成如图所小的电路（其中滑动变阻器的连线没有画出）。

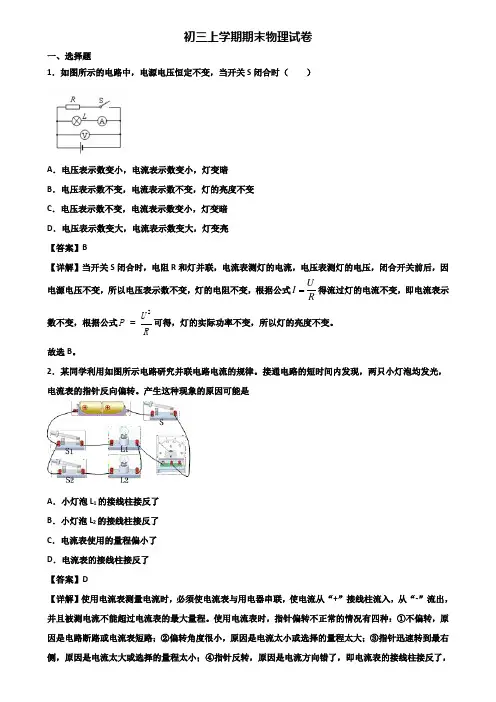

{3套试卷汇总}2018年广州市九年级上学期物理期末监测试题
初三上学期期末物理试卷一、选择题1．如图所示的电路中，电源电压恒定不变，当开关S闭合时（）A．电压表示数变小，电流表示数变小，灯变暗B．电压表示数不变，电流表示数不变，灯的亮度不变C．电压表示数不变，电流表示数变小，灯变暗D．电压表示数变大，电流表示数变大，灯变亮【答案】B【详解】当开关S闭合时，电阻R和灯并联，电流表测灯的电流，电压表测灯的电压，闭合开关前后，因电源电压不变，所以电压表示数不变，灯的电阻不变，根据公式UIR=得流过灯的电流不变，即电流表示数不变，根据公式2UPR=可得，灯的实际功率不变，所以灯的亮度不变。
故选B。
2．某同学利用如图所示电路研究并联电路电流的规律。
接通电路的短时间内发现，两只小灯泡均发光，电流表的指针反向偏转。
产生这种现象的原因可能是A．小灯泡L1的接线柱接反了B．小灯泡L2的接线柱接反了C．电流表使用的量程偏小了D．电流表的接线柱接反了【答案】D【详解】使用电流表测量电流时，必须使电流表与用电器串联，使电流从“+”接线柱流入，从“-”流出，并且被测电流不能超过电流表的最大量程。
使用电流表时，指针偏转不正常的情况有四种：①不偏转，原因是电路断路或电流表短路；②偏转角度很小，原因是电流太小或选择的量程太大；③指针迅速转到最右侧，原因是电流太大或选择的量程太小；④指针反转，原因是电流方向错了，即电流表的接线柱接反了，故D符合题意。
3．如图是标准大气压下，质量为1g的某液体的体积一温度图象，以下说法正确的是A．4℃时，液体密度最小B．温度升高，液体密度不变C．1℃时液体的密度比5℃时的大D．由1℃升高到10℃，液体密度先变大再变小【答案】D【解析】由图象知道，液体在4℃时，体积最小，由于质量不变，由ρmV知道，此时液体密度应是最大的，故A错误；由图象知道，在0℃～4℃范围内，温度升高，体积减小，其密度增大，当温度高于4℃时，温度升高，体积增大，密度减小，故B错误；由图象知道，1℃时液体的体积比5℃时的大，而质量不变，所以1℃时液体的密度比5℃时的小，故C错误；由图象知道，由液体温度由1℃升高到10℃过程中，质量不变，而液体体积先变小后变大，所以液体密度应是先变大再变小，故D正确，故选D。

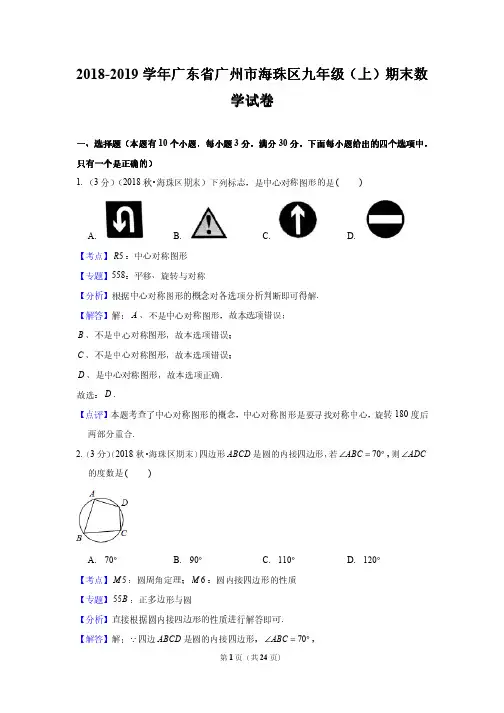

2018-2019学年广东省广州市海珠区九年级(上)期末数学试卷--附答案解析
那么m 的取值范围是 m <1 ．
【考点】 AA：根的判别式
【分析】若一元二次方程有两不等根，则根的判别式△= b2 − 4ac > 0 ，建立关于m 的不等
第 6 页（共 24 页）
式，求出m 的取值范围． 【解答】解：Q方程有两个不相等的实数根， a =1，b = −2，c = m △ ， ∴ = b2 − 4ac = (−2)2 − 4 ×1× m > 0 解得 m <1． 【点评】总结：一元二次方程根的情况与判别式△的关系： （1）△> 0 ⇔ 方程有两个不相等的实数根； （2）△= 0 ⇔ 方程有两个相等的实数根； （3）△< 0 ⇔ 方程没有实数根．
14．（3 分）（2018 秋•海珠区期末）如图已知二次函数 y1 = x2 + c 与一次函数 y2 = x + c 的图 象如图所示，则当 y1 < y2 时 x 的取值范围 0 < x <1 ．
第 7 页（共 24 页）
【考点】 HC ：二次函数与不等式（组) 【专题】1：常规题型 【分析】首先将两函数解析式联立得出其交点横坐标，进而得出当 y1 < y2 时 x 的取值范围． 【解答】解：由题意可得： x2 + c = x + c ， 解得： ， ， x1 = 0 x2 = 1 则当 y1 < y2 时 x 的取值范围： 0 < x < 1． 故答案为：0 < x <1． 【点评】此题主要考查了二次函数与不等式（组 ) ，正确得出两函数的交点横坐标是解题关
． ∽ ． A ∆ABC ∆ADE B DE / /BC
．C DE : BC = 1: 2
．D S∆ABC = 9S∆ADE

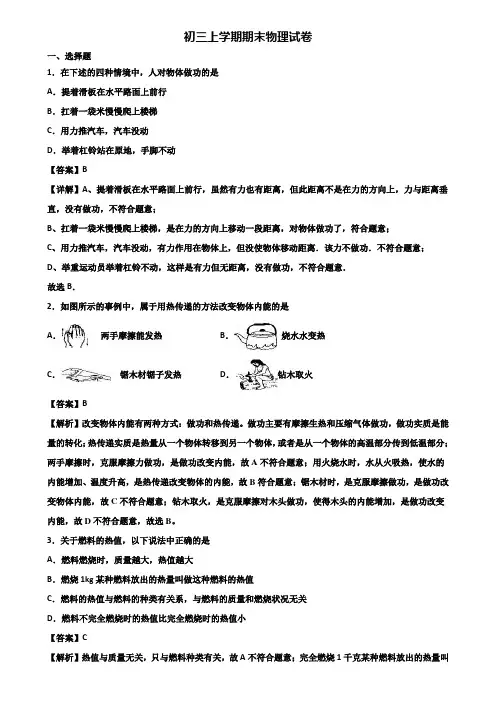

《试卷3份集锦》广州市2018-2019年九年级上学期期末达标检测物理试题
初三上学期期末物理试卷一、选择题1．在下述的四种情境中，人对物体做功的是A．提着滑板在水平路面上前行B．扛着一袋米慢慢爬上楼梯C．用力推汽车，汽车没动D．举着杠铃站在原地，手脚不动【答案】B【详解】A、提着滑板在水平路面上前行，虽然有力也有距离，但此距离不是在力的方向上，力与距离垂直，没有做功，不符合题意；B、扛着一袋米慢慢爬上楼梯，是在力的方向上移动一段距离，对物体做功了，符合题意；C、用力推汽车，汽车没动，有力作用在物体上，但没使物体移动距离．该力不做功．不符合题意；D、举重运动员举着杠铃不动，这样是有力但无距离，没有做功，不符合题意．故选B．2．如图所示的事例中，属于用热传递的方法改变物体内能的是A．两手摩擦能发热B．烧水水变热C．锯木材锯子发热D．钻木取火【答案】B【解析】改变物体内能有两种方式：做功和热传递。
做功主要有摩擦生热和压缩气体做功，做功实质是能量的转化；热传递实质是热量从一个物体转移到另一个物体，或者是从一个物体的高温部分传到低温部分；两手摩擦时，克服摩擦力做功，是做功改变内能，故A不符合题意；用火烧水时，水从火吸热，使水的内能增加、温度升高，是热传递改变物体的内能，故B符合题意；锯木材时，是克服摩擦做功，是做功改变物体内能，故C不符合题意；钻木取火，是克服摩擦对木头做功，使得木头的内能增加，是做功改变内能，故D不符合题意，故选B。
3．关于燃料的热值，以下说法中正确的是A．燃料燃烧时，质量越大，热值越大B．燃烧1kg某种燃料放出的热量叫做这种燃料的热值C．燃料的热值与燃料的种类有关系，与燃料的质量和燃烧状况无关D．燃料不完全燃烧时的热值比完全燃烧时的热值小【答案】C【解析】热值与质量无关，只与燃料种类有关，故A不符合题意；完全燃烧1千克某种燃料放出的热量叫这种燃料的热值，必须是完全燃烧放出的热量，才是燃料的热值，故B 不符合题意；完全燃烧1千克某种燃料放出的热量叫这种燃料的热值．燃料的热值与燃料的种类有关系，与燃料的质量和燃烧状况无关，故C 符合题意；燃料不完全燃烧时放出的热量不能称之为热值，故D 不符合题意，故选C ．4．世界上的一切物体，无论是一粒沙、一缕烟、还是一朵花……都是由大量的分子组成的，下列现象能用分子动理论来解释的是 A ．沙尘暴起，飞沙漫天 B ．微风拂过，炊烟袅袅 C ．阳春三月，花香袭人 D ．丰收季节，麦浪起伏【答案】C【分析】物质是由大量分子组成的，组成物质的分子永不停息地做无规则的运动，扩散现象证明分子作无规则的运动．【详解】A ．沙尘暴起，飞沙漫天，属于机械运动，故A 错误； B ．微风拂过，炊烟袅袅，属于机械运动，故B 错误；C ．阳春三月，花香袭人，微观上的分子运动，属于扩散现象，故C 正确；D ．丰收季节，麦浪起伏，属于机械运动，故D 错误．5．要使电热器消耗的电功率增大为原来的2倍，可以通过改变电热器两端的电压U 及改变电热器电阻R 来实现，那么可以采取的办法有（ ） A ．U 不变，使电阻变为2R B ．使电压和电阻分别变为2U、2R C ．使电压和电阻分别变为2U、4R D ．R 不变，使电压变为原来2倍【答案】A【详解】A ．U 不变，使电阻变为2R ，根据电功率公式2U P R=可知22'222U U P PR R=== 即电热器消耗的电功率增大为原来的2倍，选项A 符合题意；B ．使电压和电阻分别变为2U、2R ，根据电功率公式2U PR=可知 22'2222U U P P R R ⎛⎫⎪⎝⎭===即电热器消耗的电功率减小为原来的12，B 项不合题意；C．使电压和电阻分别变为2U、4R ，根据电功率公式2UPR=可知 22'24U U P P R R ⎛⎫⎪⎝⎭===即电热器消耗的电功率等于原来的，C 项不合题意；D ．R 不变，使电压变为原来2倍，根据电功率公式2U P R=可知()22'244U U P P RR===即电热器消耗的电功率增大为原来的4倍，D 项不合题意。
{3套试卷汇总}2018年珠海市九年级上学期物理期末复习能力测试试题
初三上学期期末物理试卷一、选择题1．小明对中考体育测试使用的身高测量仪感兴趣，为了了解它的测量原理，他尝试设计了如图所示的四个电路，其中能够实现身高越高、电压表示数越大的电路是（）A．B．C．D．【答案】B【解析】A．图中两电阻串联，电压表测R′两端的电压，身高越高R′接入电路的电阻变小，电路中的总电阻变小，根据欧姆定律可知电路中的电流变大，R两端的电压变大，根据串联电路的总电压可知R′电压变小，即电压表的示数变小，不符合题意；B．图中两电阻串联，电压表测R两端的电压，身高越高R′接入电路的电阻变小，电路中的总电阻变小，根据欧姆定律可知电路中的电流变大，R两端的电压变大，即电压表的示数变大，符合题意；C．图中两电阻串联，电压表测电源的电压，因电源的电压不变，所以身高越高时电压表的示数保持不变，不符合题意；D．图中两电阻并联，电压表测电源的电压，身高越高时，定值电阻R不能保护电路，并且由并联电路电压特点知电压表的示数不变，不符合题意；故应选B．2．下列有关材料、能源、信息的说法正确的是（）A．天然气属于不可再生能源B．手机充电过程中将化学能转化为电能C．手机通话是利用超声波传送D．超导体材料可制成二极管、三极管等元件【答案】A【解析】A．天然气在地球上的储量有限，利用之后无法再生，属于不可再生能源，故A正确；B．手机在充电时，是将电能转化为化学能，手机工作时，储存在电池内的化学能转化为电能，故B错误；C．手机是利用电磁波的发射和接收来实现信息传递的，故C错误；D．二极管、三极管是半导体材料制成的，故D错误。
故选A。
3．下列现象同该现象所属的物态变化连接正确的是A．水壶中的水沸腾﹣﹣液化B．用久了的灯泡钨丝变细﹣﹣升华C．冰箱冷冻室内壁上出现冰霜﹣﹣凝固D．饮料杯中的冰块体积逐渐变小﹣﹣液化【答案】B【解析】A、水壶中的水沸腾，是水变成水蒸气，属于汽化现象，故A错误；B、用久了的灯泡钨丝变细，是物质从固态直接变为气态，是升华现象，故B正确；C、冰箱冷冻室内壁上出现冰霜，是水蒸气遇冷凝华形成的小冰晶，故C错误；D、饮料杯中的冰块体积逐渐变小，是冰变成水，属于熔化现象，故D错误。
【精选3份合集】2018-2019年广州市某达标名校九年级上学期物理期末经典试题
初三上学期期末物理试卷一、选择题1．下列现象中，用物理知识解释正确的是A．减少废气带走的热量可以提高内燃机的效率B．吃冰棒感觉凉爽，是因为升华要吸热C．物体的温度高，是因为它具有较多的热量D．运载火箭的燃料采用液氢，是因为液氢的比热容大【答案】A【分析】（1）内燃机的很多热量都被废气带走，大大降低了效率；（2）冰棒熔化吸热，所以吃冰棒感觉凉爽；（3）热量是传递过程中能量改变的多少，与物体温度的高度无关；（4）液态氢的热值大，密度小，所以用它做燃料．【详解】A. 减少废气带走的热量可以提高内燃机的效率，故A正确；B. 吃冰棒感觉凉爽，是因为熔化吸热，而不是升华，故B错误；C. 物体的温度高可能是吸收了热量，但不能说是具有较多的热量，热量是热传递过程中能量改变的多少，故C错误；D. 运载火箭的燃料采用液氢，是因为液氢的热值大，密度小，而和它的比热容无关，故D错误．故选A.2．下列措施中，能使蒸发减慢的是（）A．给头发吹热风B．把盛有酒精的瓶口盖严C．将玻璃板上的水滴向周围摊开D．把湿衣服晾在通风向阳处【答案】B【解析】解：A、给头发吹热风，加快了空气流动，提高了温度，所以加快了水份的蒸发；B、把盛有酒精的瓶口盖严，使周围的空气流动变慢，减慢了酒精的蒸发；C、将玻璃板上的水滴向周围摊开，增大了液体表面积，可以加快水份的蒸发；D、把湿衣服晾在通风向阳处，既加快了空气流动，又提高了温度，加快了蒸发．故选B．点睛：影响液体蒸发快慢的因素有三个：液体的温度；液体的表面积；液体表面上方空气的流动速度．从这三个方面来分析选择项中提到的措施，从而可以得到答案．3．下列对生活中的物理现象及其原因分析，错误的是( )A．游泳后，从水中出来感觉较冷，是由于水蒸发时吸热B．冬天，窗玻璃上出现冰花，是由于水蒸气发生了凝华C．夏天，常用干冰给食品保鲜，利用了干冰熔化吸热D．冬天，在保存蔬菜的菜窖里放几桶水，利用了水凝固放热【答案】C【详解】A ．游泳后刚从水中出来感觉很冷，是因为人身上的水蒸发时要吸热，故A 正确；B ．冬天，窗玻璃上出现冰花，是空气中的水蒸气遇冷发生了凝华，故B 正确；C ．夏天，常用干冰给食品保鲜，干冰有固态直接变成气态，是升华现象，干冰升华吸热，故C 错误；D ．冬天，在保存蔬菜的菜窖里放几桶水，水由液态变成固态，是凝固现象，凝固放热，故D 正确． 4．关于如图所示电路，以下说法正确的是（ ）A ．只接通S 1，灯亮、电铃响B ．只接通S 2，灯亮、电铃响C ．只断开S 3，灯亮、电铃响D ．只断开S 1，灯亮、电铃响【答案】B【详解】A 、只接通S 1，为灯泡的基本电路，因此灯亮，电铃不响；错误．B 、只接通S 2，灯泡和电铃串联，因此灯亮且电铃响；正确．C 、只断开S 3，为灯泡的基本电路，因此灯亮，电铃不响；错误．D 、只断开S 1，为电铃的基本电路，因此灯不亮，电铃响；错误．故选B ．5．小明正确连接如图所示的电路，闭合开关S ，发现灯L 1不发光，灯L 2发光。
《试卷3份集锦》广州市某达标名校2018-2019年九年级上学期物理期末质量检测试题
初三上学期期末物理试卷一、选择题1．如图，下列例子主要用到连通器原理的是A．啄木鸟嘴巴很尖B．乳牛自动喂水器C．用吸管吸饮料D．拦河坝上窄下宽【答案】B【详解】A．啄木鸟的嘴巴尖可以减小受力面积从而增大压强，A不符合题意；B．自动喂水器能够保持水槽内的水位一定高度，运用的连通器原理，B符合题意；C．用吸管吸饮料是减小嘴内气压，使大气压将饮料压进嘴中喝到饮料，C不符合题意；D．拦河坝上窄下宽是因为水中越深压强越大，拦河坝宽可以避免压强太大冲垮河坝，D不符合题意2．如图所示为单相电子式电能表，关于该电能表下列说法正确的是（）A．允许通过的最大电流为10AB．主要用来测量用电器的电功率C．此时的示数为13148kW·hD．指示灯闪2500次表示消耗电能3.6×106J【答案】D【分析】根据对电能表的作用、读数和相关参数的理解即可得出答案。
【详解】A．20A表示该电能表的额定最大电流，即允许在短时间内通过电能表的最大电流，故A项错误；B．电能表是用来测电功的或者某段时间内消耗的电能，故B项错误；C．电能表的读数，最后一位是小数，此时时数为1314.8 kW h⋅，故C项错误；D．2500imp/( kW h⋅)表示每消耗1kW h⋅电能，即63.6?10J，电能表的指示灯闪烁2500次，故D项正确。
【点睛】本题考查了电能表参数的理解、电能表的读数和用途，熟记相关参数的物理含义即可正确解题，难度不大。
3．如图所示，已知电源电压不变，为了比较电阻R1和R2的大小，同学们分别设计了如下的电路，其中不可行的是A．B．C．D．【答案】A【详解】A．两电阻并联，电压表测电源的电压，电流表测量干路电流，只能测出电路的总电阻，不能求出或测出电阻R1、R2的阻值，因此无法比较两电阻阻值的大小；故A符合题意。
B．两个电阻串联，两个电压表分别测量两个电阻两端的电压，根据串联电路各处的电流都相等，根据公式URI=就可以比较出电阻的大小；故B不符合题意；C．开关都闭合，电路为R1的简单电路，开关S2断开时，两电阻串联，电流表测电路中的电流，根据串联电路的特点和欧姆定律分别表示出电源的电压，利用电源的电压不变建立等式，通过比较电流之间的关系得出电阻的大小关系。
【精选3份合集】2018-2019年广州市九年级上学期期末达标测试物理试题
初三上学期期末物理试卷一、选择题1．关于家庭电路和安全用电，下列说法正确的是（）A．开关要串联在火线和电灯之间B．使用测电笔辨别火线时，手接触笔尖金属体C．三孔插座有时不需要接地D．发现有人触电后，立即用手把触电人拉离电线【答案】A【分析】（1）开关应该控制火线；（2）使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的．使用测电笔时，不能用手触及测电笔前端的金属探头，这样会造成人身触电事故．（3）三孔插座需要接地；（4）发现有人触电或电引起的火灾，首先切断电源，再实行救援措施．【详解】A、在家庭电路中，开关应控制火线，即开关要串联在火线和电灯之间．故A正确；B、使用测电笔辨别火线时，用手触及测电笔前端的金属探头，这样会造成人身触电事故．故B错误；C、大功率或带有金属外壳的用电器必须使用三孔插座，其金属外壳一定要接地，以防用电器外壳带电，会危及人身安全．故C错误；D、直接用手去拉触电者，会引起救人者的间接触电，十分危险．故D错误；故选A．【点睛】（1）安全用电原则：不接触低压带电体，不靠近高压带电体．（2）触电原因是直接或间接接触火线．值得注意的是：本来不带电的物体带了电；本来不导电的物体导电了．2．如图，电源电压保持不变，开关S始终保持闭合．当开关S1由断开到闭合时，下列判断正确的是A．电路中的总电阻变大B．电路的总功率变小C．电流表的示数变小D．电压表的示数变大【答案】D【解析】开关S闭合，开关S1断开时，电阻R1与R2串联，电流表测串联电路的电流，电压表测R2两端电压，开关S闭合，开关S1闭合时，电阻R1被短路，电路中只有R2，电流表测电路的电流，电压表测R2两端电压，即电源电压．A.电阻R1与R2串联的总电阻大于R2的阻值，当开关S1由断开到闭合时，总电阻变小故错误；B.电阻R1与R2串联的总电阻大于R2的阻值，由电功率公式2UPR=可得，当开关S1断开到闭合时，电路的总功率变大，故错误；C.根据公式UIR=可知，电源电压不变，开关S1由断开到闭合时，总电阻变小，电路中电流变大，即电流表示数变大，故错误；D.开关S闭合，开关S1断开时，电压表测R2两端电压；开关S闭合，开关S1闭合时，电压表测R2两端电压，即电源电压，所以电压表示数变大，故正确．故选D.3．小明家上次查看电能表示数，本次查看时电能表读数如图所示，则下列说法正确的是A．他家在这段时间内消耗的电能为903kw·hB．电能表是测量电功率的仪表C．若只让一个标有“220V 1000w”的电热水器正常工作10min，则电能表的圆盘转了600转D．这个电能表的额定功率为2200W【答案】C【详解】A.因为电能表两次示数差就是消耗的电能，且注意电能表最后一位是小数，所以，由图知道，他家在这段时间内消耗的电能是：W=8633.5kW•h-8543.2kW•h=90.3kW•h，故A错误；B.电能表是测量消耗电能的仪表，不是测量电功率的，故B错误；C.电能表上标有的3600r/（kW•h）表示电路中每消耗1kW•h的电能，电能表的转盘转过3600r，所以，当只让一个标有“220V 1000W”的电热水器正常工作10min，其消耗的电能是：11lkW h 66kW h W Pt ===•⨯ ，电能表的圆盘转过的圈数是：()1kW h 3600r/kW h 600r 6N =⨯=，故C 正确；D.由该电能表的铭牌知道，其允许接入用电器的最大功率是：P=UI=220V×10A=2200W ；但电能表属于测量仪表，不消耗电能，所以，没有额定功率，故D 错误．4．如图所示为某同学连接的电路，下列有关说法正确的是（ ）A ．滑动变阻器与灯泡并联B ．滑动变阻器的滑片向右移动，灯泡亮度变暗C ．滑动变阻器的滑片向右移动，灯泡亮度变亮D ．滑动变阻器的滑片向右移动，灯泡亮度不变 【答案】D【详解】A ．由题图可知，该电路中电流的路径只有一条，滑动变阻器与灯泡是串联的，故A 错误； BCD ．题图中滑动变阻器使用了下面2个接线柱，则变阻器的滑片向右移动时，滑动变阻器接入电路的电阻保持不变，根据欧姆定律可知，电路中的电流不变，所以灯泡的功率不变，其亮度不变，故D 正确，BC 错误．5．某同学设计了以下四种电路，其中电源电压不变且未知，R 0是已知阻值的定值电阻．在实验中不拆改电路的情况下，能够测量出未知电阻R x 阻值的电路是A ．只有①B ．只有②③C ．只有①②③D ．①②③④都可以【答案】C 【详解】由图知，①．只闭合S 1时，电路是只有R 0的基本电路，电流表测量通过R 0的电流I 0；再闭合S 2，两只电阻并联，电流表测量干路电流I ，根据电源电压不变列式I 0R 0＝（I ﹣I 0）R x 可求出R x 的阻值，故能测出R x 阻值； ②．只闭合S 2时，两电阻串联，电流表测电路中电流I 1；两开关都闭合时只有R 0接入电路中，电流表测此时电路中电流I 0，根据电源电压不变列式I 1（R 0+R x ）＝I 0R 0可求出R x 的阻值，故能测出R x 阻值； ③．闭合开关S 、S 2，两只电阻串联，电压表测量电源电压为U ；闭合S ，断开S 2，闭合S 1，电压表测量电阻R 0两端电压U 0，根据电路电流相等列式0x UR R +＝00U R 可求出R x 的阻值，故能测出R x 阻值；④．闭合开关S，S1接1，两只电阻串联，电压表测量R0两端电压为U0；S1接2，电压表反接，不能测量R x两端电压U x，仅有一个电压值，不能测出R x阻值．故C符合题意．6．四冲程内燃机工作时，依靠惯性使活塞向上运动完成的冲程是（）A．吸气和排气冲程B．压缩和做功冲程C．做功和排气冲程D．压缩和排气冲程【答案】D【详解】四冲程内燃机由吸气、压缩、做功、排气四个冲程组成一个工作循环，其中吸气和做功冲程，活塞向下运动；压缩冲程和排气冲程活塞向上运动，且这两个冲程都是靠飞轮惯性完成的．故选D7．如图所示，3D打印笔中装入塑料条，接通电源，等待一段时间后即可挤出热融的塑料，塑料在空气中迅速冷却变成特定的形态（如图甲）。
