【结构设计】抗倾覆力矩计算时存在的陷阱
倾覆力矩与抗倾覆力矩的计算
倾覆力矩与抗倾覆力矩的计算一、引言在物理学中，力矩是描述物体受力时发生旋转的物理量。
对于倾覆力矩与抗倾覆力矩的计算，我们需要了解相关概念和公式，并透彻理解其在实际问题中的应用。
本文将对倾覆力矩和抗倾覆力矩进行详细的介绍和计算方法的说明。
二、倾覆力矩的计算倾覆力矩是指物体受到外力作用时，由于受力点与物体重心之间的距离产生的力矩。
当倾覆力矩超过物体的抗倾覆力矩时，物体将发生倾覆。
1. 定义倾覆力矩可以通过以下公式进行计算：倾覆力矩 = 外力F × 垂直于力的距离d2. 计算方法我们需要确定物体受力的位置和大小。
然后，找到物体的重心位置。
接下来，计算重心和受力点之间的距离d。
最后，将外力F与距离d相乘，即可得到倾覆力矩的大小。
举个例子来说明，假设有一个长方体，长为L，宽为W，高为H，质量为M。
该长方体受到外力F作用在长方体最上方的表面上。
我们需要计算该长方体发生倾覆的倾覆力矩。
我们需要找到该长方体的重心位置。
对于长方体来说，重心位于长方体的中心位置，即重心距离底部的距离为H/2。
然后，我们需要计算受力点与重心之间的距离d。
由于受力作用在长方体最上方的表面上，因此受力点与重心之间的距离为H/2。
将外力F与距离d相乘，即可得到倾覆力矩的大小。
三、抗倾覆力矩的计算抗倾覆力矩是指物体自身的重力产生的力矩，用于抵抗外力作用时的倾覆力矩。
当抗倾覆力矩大于或等于倾覆力矩时，物体将保持稳定不倾倒。
1. 定义抗倾覆力矩可以通过以下公式进行计算：抗倾覆力矩 = 物体自身重力矩2. 计算方法抗倾覆力矩的计算需要先计算物体的自身重力矩。
自身重力矩的大小等于物体的质量乘以重力加速度乘以重心距离。
举个例子来说明，假设有一个长方体，长为L，宽为W，高为H，质量为M。
我们需要计算该长方体的抗倾覆力矩。
我们需要找到该长方体的重心位置。
对于长方体来说，重心位于长方体的中心位置，即重心距离底部的距离为H/2。
然后，计算物体的自身重力矩。
结构的抗倾覆验算
结构的抗倾覆验算以结构的抗倾覆验算为题，我们将探讨结构抗倾覆设计的关键要素和计算方法。
结构的抗倾覆能力是指在地震或风灾等外力作用下，结构能够保持稳定，不发生倾覆的能力。
为了确保建筑物的安全性，必须对结构的抗倾覆能力进行合理评估和验算。
一、结构的抗倾覆设计要素1.1 基础设计：结构的抗倾覆能力与基础设计密切相关。
基础设计应充分考虑土壤的稳定性和承载力，采用合适的基础形式和尺寸，确保结构与地基之间的良好连接，从而提高结构的抗倾覆能力。
1.2 结构平面形式：结构平面形式对结构的抗倾覆能力有重要影响。
例如，在抗倾覆设计中，采用对称结构和刚性结构可以提高结构的整体稳定性，并降低结构的倾覆风险。
1.3 结构材料：结构材料的选择也对结构的抗倾覆能力产生影响。
高强度材料和耐久性好的材料能够提高结构的整体稳定性和抗倾覆能力。
1.4 结构水平刚度：结构的水平刚度也是结构抗倾覆设计的关键要素之一。
增加结构的水平刚度可以提高结构的抗倾覆能力，减小结构的倾覆风险。
二、结构抗倾覆验算方法2.1 静力验算：静力验算是一种常用的结构抗倾覆验算方法。
该方法通过计算结构受力平衡的条件，确定结构的抗倾覆稳定性。
2.2 地震反应谱法：地震反应谱法是一种常用的结构抗倾覆验算方法。
该方法通过将地震动作用转化为结构的响应谱，计算结构在地震作用下的抗倾覆能力。
2.3 数值模拟方法：数值模拟方法是一种较为精确的结构抗倾覆验算方法。
通过建立结构的有限元模型，采用数值分析软件进行计算，可以得到结构在不同工况下的抗倾覆能力。
三、结构抗倾覆验算的相关标准3.1 GB 50011-2010《建筑抗震设计规范》：该标准规定了结构抗倾覆设计的基本要求和验算方法，包括静力验算和地震反应谱法。
3.2 GB 50009-2012《建筑结构荷载规范》：该标准规定了结构的设计荷载及其组合，为结构抗倾覆验算提供了基础数据。
3.3 JGJ 3-2010《钢结构工程施工质量验收规范》：该规范规定了钢结构抗倾覆验算的具体要求和验收标准。

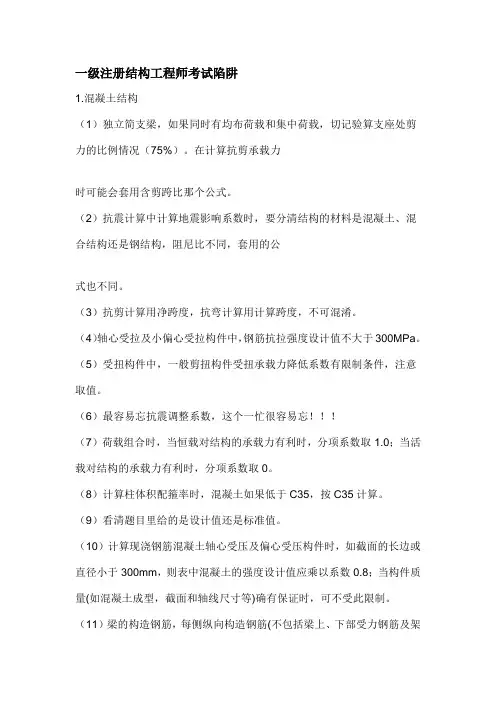

一注结构考试陷阱
一级注册结构工程师考试陷阱1.混凝土结构（1）独立简支梁，如果同时有均布荷载和集中荷载，切记验算支座处剪力的比例情况（75%）。
在计算抗剪承载力时可能会套用含剪跨比那个公式。
（2）抗震计算中计算地震影响系数时，要分清结构的材料是混凝土、混合结构还是钢结构，阻尼比不同，套用的公式也不同。
（3）抗剪计算用净跨度，抗弯计算用计算跨度，不可混淆。
（4）轴心受拉及小偏心受拉构件中，钢筋抗拉强度设计值不大于300MPa。
（5）受扭构件中，一般剪扭构件受扭承载力降低系数有限制条件，注意取值。
（6）最容易忘抗震调整系数，这个一忙很容易忘！！！（7）荷载组合时，当恒载对结构的承载力有利时，分项系数取1.0；当活载对结构的承载力有利时，分项系数取0。
（8）计算柱体积配箍率时，混凝土如果低于C35，按C35计算。
（9）看清题目里给的是设计值还是标准值。
（10）计算现浇钢筋混凝土轴心受压及偏心受压构件时，如截面的长边或直径小于300mm，则表中混凝土的强度设计值应乘以系数0.8；当构件质量(如混凝土成型，截面和轴线尺寸等)确有保证时，可不受此限制。
（11）梁的构造钢筋，每侧纵向构造钢筋(不包括梁上、下部受力钢筋及架立钢筋)的截面面积不应小于腹板截面面积bhw的0.1%，且其间距不宜大于200mm。
注意是每侧的面积！（12）算柱子轴压承载力时，配筋率3％以上时，Ac应扣除钢筋面积。
（13）雨蓬和挑檐等结构，勿忘施工检修荷载。
（14）考虑多台吊车水平荷载时，对单跨或多跨厂房的每个排架，参与组合的吊车台数不应多于2台。
（15）计算ω0T21时，对地面粗糙度B类地区可直接代入基本风压，而对A类、C类和D类地区应按当地的基本风压分别乘以1.38、0.62和0.32后代入。
（16）直接承受吊车的结构构件，在计算承载力及验算疲劳、抗裂时，应考虑吊车荷载的动力系数。
（17）计算悬臂构件的挠度限值时，其计算跨度按实际悬臂长度的2倍取用。
盘点结构设计中常见的坑！
盘点结构设计中常见的坑！结构计算问题（10个坑）1.结构两个方向刚度相差不宜过大①需注意控制两个主轴方向第一振动周期的比值，一般可按周期比不小于0.8控制。
②位移比超限未计算双向地震。
不规则，特别不规则，严重不规则：位移比大于1.2为扭转为不规则，应计算双向地震。
③考虑扭转耦联、按照双向地震计算时位移比不应超过1.5。
如超过1.5，应重新调整结构布置。
2.扭转位移比是在刚性楼板的假设下计算,配筋计算应考虑实际刚度情况3.长宽比控制进行结构计算时，各系数应合理取值。
①周期折减系数应根据不同的结构体系、填充墙品种（考虑到有可能变化）和填充墙数量综合确定，不应为了配筋方便不顾实际情况少折减或不折减。
高规第3.3.17条：填充墙为砖墙时，框架结构可取0.6~0.7，框剪结构0.7~0.8，剪力墙结构0.9~1.0（应注意短肢剪力墙结构）②剪力墙连梁刚度折减系数应保证在正常使用条件下连梁不致开裂。
必要时应进行二次计算，以避免正常使用情况下连梁开裂。
4.某些构件不宜进行折减计算机计算时，软件对所有构件的扭矩都按照输入的扭矩折减系数进行了折减。
这会使得存在扭矩的折梁或曲梁扭矩也进行了折减，结构存在安全隐患。
这些构件扭矩不应进行折减。
角窗的连梁（折梁）应充分考虑到结构软件无法完全按照荷载规范第4.1.2条的要求进行折减。
对软件折减幅度大的构件，应手算复核。
此外应注意以下几方面：①计算主裙楼连为一体的结构的墙、柱与基础时，对于裙房部分，折减时计算层数有误。
此种情况应特别注意。
② 错层结构或中间有楼层缺失的情况，当计算楼层数与实际相差较大时应另行计算。
③特殊房间荷载折减。
5.应注意层高变化较大时（如设备层），结构软弱层的刚度比以及抗剪承载能力的比值符合规范要求6.楼层抗剪承载力低于上层的80％时，应强制指定薄弱层，并使抗剪承载力比值不小于65%。
楼层不能既是薄弱层又是软弱层7.应保证计算的振型数使质量参与系数不小于90％。

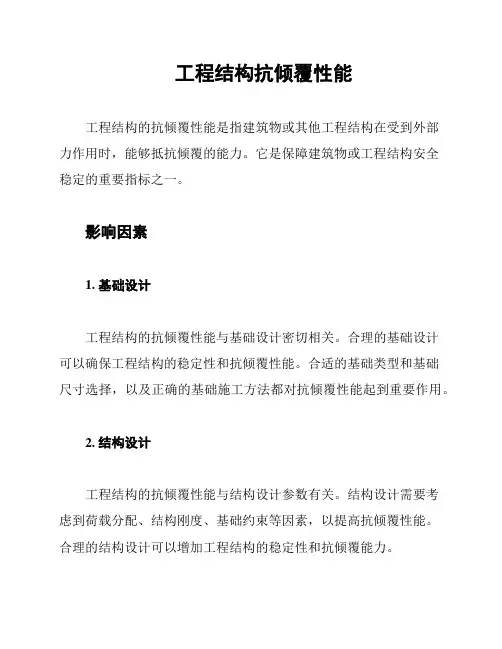

工程结构抗倾覆性能
工程结构抗倾覆性能
工程结构的抗倾覆性能是指建筑物或其他工程结构在受到外部
力作用时，能够抵抗倾覆的能力。
它是保障建筑物或工程结构安全
稳定的重要指标之一。
影响因素
1. 基础设计
工程结构的抗倾覆性能与基础设计密切相关。
合理的基础设计
可以确保工程结构的稳定性和抗倾覆性能。
合适的基础类型和基础
尺寸选择，以及正确的基础施工方法都对抗倾覆性能起到重要作用。
2. 结构设计
工程结构的抗倾覆性能与结构设计参数有关。
结构设计需要考
虑到荷载分配、结构刚度、基础约束等因素，以提高抗倾覆性能。
合理的结构设计可以增加工程结构的稳定性和抗倾覆能力。
3. 材料选择
材料的选择对工程结构的抗倾覆性能影响较大。
采用高强度、耐久性好的材料可以提高工程结构的抗倾覆能力。
另外，选择合适的材料还需要考虑施工条件、经济性和环保性等因素。
4. 施工质量
施工质量直接关系到工程结构的稳定性和抗倾覆性能。
正确的施工方法和严格的工程质量控制可以保证工程结构的稳定性，并提高抗倾覆能力。
相关措施
为提高工程结构的抗倾覆性能，可以采取以下措施：
1. 加强基础设计，确保基础的稳定性和可靠性。
2. 优化结构设计，考虑荷载分配、刚度控制等因素。
3. 选择合适的材料，提高抗倾覆能力和工程结构的耐久性。
4. 加强施工质量管理，确保施工过程中的质量和稳定性。
通过综合考虑以上因素，并采取合适的措施，可以有效提高工程结构的抗倾覆性能，确保其安全稳定运行。
【精品结构设计知识】 高层和超高层建筑抗倾覆验算
【精品结构设计知识】高层和超高层建筑抗倾覆验算高层和超高层建筑抗倾覆验算高层和超高层建筑高宽比较大，在风荷载和地震荷载作用下，结构整体抗倾覆直接关系到结构安全，所以，高层和超高层建筑的抗倾覆验算至关重要。
一、规范要求：《高规》第12.1.7条要求，高宽比大于4的高层建筑，基础底面不宜出现零应力区；高宽比不大于4的高层建筑，零应力区面积不应超过基础底面面积的15％。
二、结构整体抗倾覆验算方法：图1和图2中符号的含义：M0F-------倾覆力矩标准值；H----------地面以上建筑高度，即房屋结构高度；h----------地下室埋深；F0--------总水平力标准值；MW-------抗倾覆力矩标准值；W---------上部结构及地下室基础总重力荷载代表值；B----------地下室基础底面宽度；倾覆力矩M0F是指水平力对基础底面产生的力矩，M0F= F0(2H/3+h)；抗倾覆力矩MW是指竖向力对基础边缘产生的力矩；假定竖向力合力中心与基础底面形心重合，因此MW=WB/2；设X为地基反力的分布宽度，则零应力区长度为B-X，如图2所示；偏心距E0=B/2-X/3；同时，E0= M0V/G；因此，B/2-X/3= M0F/W，从而得到：X=3B/2-3 M0F/W；零应力区与基础底面积之比为：(B-X)/B=(B-3B/2+3 M0F/W)/B=1-3/2+3 M0F/WB=3 M0F/WB-1/2;由MW=WB/2可得， WB=2 MW；代入上式并整理可得：(B-X)/B= =3 M0F/2 MW -1/2=（3 M0F/ MW -1）/2；令k代表抗倾覆安全系数，k= MW/ M0W；则零应力区与基础底面面积之比为：(B-X)/B=(3-k)/2k；由此式可以求得抗倾覆安全度与零应力区面积比的对应关系，如下表。
从上表可以看出，对于高宽比＞4的高层建筑，抗倾覆安全系数≥3时，基底不出现零应力区；高宽比不大于4的高层建筑，抗倾覆安全系数≥2.308时，零应力区面积比就不会超过15%；如果抗倾覆安全系数不满足要求，则可将弯矩作用方向的基础宽度加宽，直到满足为止；需要说明的是：（1）在上述计算中，假定地下室及上部结构是完全刚性的，地基反力是直线分布的；所以，对于整体刚度较弱的的高层建筑，或者风和地震较强的地区，及地基刚度较弱时，抗倾覆安全度尚宜适当加大。
框架承担倾覆力矩的合理计算方法
框架承担倾覆力矩的合理计算方法全文共四篇示例，供读者参考第一篇示例：框架结构在建筑设计中扮演着重要的角色，它可以承担一定的倾覆力矩，确保建筑物的稳定性和安全性。
在设计过程中，如何合理计算框架结构所需承担的倾覆力矩是一个关键问题。
本文将探讨框架结构承担倾覆力矩的合理计算方法，以及其中涉及的相关理论和技术。
一、倾覆力矩的定义和作用倾覆力矩是指外部作用力（如风载和地震作用）对建筑物产生的侧向力矩，是导致建筑物倾覆的主要力矩之一。
倾覆力矩的大小取决于建筑物的高度、形状、结构类型等因素。
在设计过程中，需要计算建筑物能够承受的最大倾覆力矩，以保证建筑物在外部作用力的影响下不会倾覆。
二、框架结构承担倾覆力矩的原理框架结构在承担倾覆力矩时，其主要作用是通过牢固的连接和合理的结构布局将外部作用力传递到基础中，使建筑物保持稳定。
框架结构的承载能力取决于其结构形式、材料特性和连接方式等因素。
在计算框架结构承担倾覆力矩时，需要考虑框架结构的整体刚度和受力性能，以确定其受力状态和承载能力。
1. 确定设计参数：在计算框架结构承担倾覆力矩时，首先需要确定设计参数，包括建筑物的高度、结构形式、设计风载或地震作用等参数。
2. 选择合适的理论方法：根据建筑物的特点和设计要求，选择合适的计算方法，常用的有静力分析法、动力分析法和有限元分析等方法。
3. 进行结构分析：对框架结构进行力学分析，计算其在外部作用力作用下的受力状态和承载能力。
4. 校核设计方案：根据计算结果对设计方案进行校核，确保框架结构能够承担倾覆力矩，满足设计要求。
5. 考虑安全系数：在计算框架结构承担倾覆力矩时，需要考虑安全系数，确保建筑物在实际使用中不会发生倾覆事故。
四、结论框架结构在建筑设计中承担着重要的倾覆力矩，其合理计算方法是确保建筑物稳定性和安全性的关键。
设计师在进行框架结构设计时，应根据建筑物的特点和设计要求，选择合适的计算方法，并进行严谨的结构分析和校核，以确保框架结构能够承担倾覆力矩，保证建筑物的安全稳定。
【结构设计】结构抗倾覆的分析总结
【结构设计】结构抗倾覆的分析总结结构抗倾覆的分析总结先列出关于倾覆力矩的规范：《建筑抗震设计规范》4.2.4条：高宽比大于4的高层建筑，在地震作用下基础底面不宜出现脱离区（零应力区）；其他建筑，基础底面与地基土之间脱离区（零应力区）面积不应超过基础底面面积的15%。
《高层建筑混凝土结构技术规程》12．1．7在重力荷载与水平荷载标准值或重力荷载代表值与多遇水平地震标准值共同作用下，高宽比大于4的高层建筑，基础底面不宜出现零应力区；高宽比不大于4的高层建筑，基础底面与地基之间零应力区面积不应超过基础底面面积的15％。
质量偏心较大的裙楼与主楼可分别计算基底应力。
从规范里我门看出了什么呢？1）宽比大于4的高层建筑的整体抗倾覆提出了更严格的要求，以减小和控制水平荷载作用下地基转动变形．避免因此产生过大P-Δ效应，造成结构破坏。
2）计算的假定是基础及地基均具有足够刚度，基底反力呈线性分布；重力荷载、合力中心与基底形心基本重合(偏心距≤B／60)。
如为基岩，地基足够刚，Mr/Mov要求可适当减小放松；如为中软土地基，Mr/Mov要求还应适当增大从严。
Mr--抗倾覆力矩Mov-倾覆力矩3）地震时，地基稳定状态受到影响，故抗震设计时，尤其抗震防烈度为8度及以上地区，Mr/Mov要求还宜适当从严；抗风时，涉及地下室周边被动土压力作用，但Mr/Mov要求仍应满足规程规定，不宜放松。
4）当扩大地下室基础的刚度有限不能可靠传力时，抗倾覆力矩计算的基础底面宽度宜适当减小，或可取塔楼基础的外包宽度计算，以策安全。
如下图所示，当考虑了上部塔楼偏置影响时，抗倾覆力臂取为塔楼综合质心到基础近边的距离。
而不应均直接取基础宽度的一半。
基础零应力区的比例与抗倾覆的关系如下：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
抗倾覆力矩计算时存在的陷阱
一、问题提出
从以上SATWE和YJK关于结构整体倾覆验算结果对比可以看出，倾覆力矩的计算结果二者基本相同，但是抗倾覆力矩计算结果有较大差异，YJK的结果偏小，导致零应力区的比例为16%，大于15%而超限。
二、相关计算公式
对于整体抗倾覆验算，YJK采用《复杂高层建筑结构设计》第二章的简化方法计算，即假定水平荷载为倒三角分布，合力作用点位置在建筑总高的2/3处处理。
分别采用风和地震参与的标准组合进行验算，对于风荷载组合，活荷载组合系数取0.7；对于地震组合，活荷载乘以重力荷载代表值，用户考虑单独定义的构件质量折减系数。
对于基础底面零应力区的控制，按照该书第二章的相关公式进行。
三、计算差异分析
YJK和SATWE计算倾覆力矩用的方法相同，不同的是，对于抗倾覆力矩的计算，YJK考虑了塔楼偏置的影响，按塔楼综合质心计算抗倾覆力臂，即对抗倾覆力矩计算公式中的抗倾覆力臂，没有按照基础宽度一半取值，而是考虑了上部塔楼偏置的影响的数值，即按塔楼综合质心到基础近边的距离取值。
如下图所示。
塔楼综合质心是按照按各层质心的质量加权计算得出的。
SATWE 对于抗倾覆力臂，直接按基础底面宽度的一半取值。
对于该工程，从正立面和侧立面图可以看出，它的塔楼在Y向有明显的偏置，YJK考虑了这种偏置影响，计算结果更合理，且偏于安全。
四、结论
对于整体结构抗倾覆计算和基础零应力区的计算，当上部各层相对于底部楼层有质心偏置的情况时，SATWE和YJK计算结果不同，YJK考虑了塔楼偏置的影响，按塔楼综合质心计算抗倾覆力臂，塔楼综合质心是按照按各层质心的质量加权计算得出的。
而SATWE的抗倾覆力臂直接取用基础底面宽度的一半计算。
YJK考虑了这种偏置影响，计算结果更合理，且偏于安全。
