电子镇流器的标准与测试分解
电子镇流器测试报告
除陶瓷部件外，用于固定带电体于一定位置的绝缘材料部件 和具备防触电功能的绝缘材料部件应具有充分的耐热性能， 符合 符合 球压试验：
试验部件/温度/压痕直径 接线端子/125℃/＜1.5mm
符合 符合
GB19510.4
试验部件/温度/压痕直径 线圈骨架/125℃/＜1.5mm
符合 符合
（20）
ZRS-02 印刷电路板按照IEC60249-1中第4.3章规定进行试验
符合 符合
工作故障状态下的镇流器—不致喷出火焰或熔化的材料
符合 符合
GB19510.4 (14)
故障条件
高频火花 —不得产生易燃气体
符合 符合
发生器
故障条件：对于不符合有关标准的电容、电阻或电感，应将 其短路或断开
符合
符合
P
第1页共11页
LAB-F-AI0
报告编号：EBT- / 电子镇流器测试报告 Electronic Ballast Test Report
TH2681绝 缘电阻仪
48小时潮湿试验,基本绝缘的绝缘电阻应≥2MΩ，
120 120 P
GB19510.4 (12)
TOS5050A 在测完绝缘电阻后立即进行历时1min介电强度试验:工作电 耐压测试 压＞42V，加强绝缘，试验电压:4U+2750V
符合 符合
P
电气强度
仪 试验期间，不得发生闪络或击穿
标准条款 测试仪器
测试项目Test Test
Ttem
Equipment
标准要求 Standard required
型号规格、制造厂产品编号或型号
在镇流器上用符号明确标志
GB19510.4 (7.1-7.2) 强制性标志
展示柜用交流电子镇流器
展示柜用交流电子镇流器 1. 范围本标准规定了展示柜用交流电子镇流器的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和储存等要求。
本标准适用于在展示柜中使用的管形荧光灯用交流电子镇流器。
2. 引用标准GB191 包装储运图示标志 GB2828GB15143 管形荧光灯用交流电子镇流器一般要求和安全要求 GB/T15144 管形荧光灯用交流电子镇流器的性能要求 3. 产品分类3.1. 按安装形式或使用状况分为独立式和内装式两类。
3.2. 型号组成字母，YZ表示直管形（D:单端、U:U形、H:环形）荧光灯镇流器数字，表示镇流器配合使用的荧光灯的额定功率，只数（1型可省略）字母，表示结构型式或用途不同的镇流器E:独立电子式；EN:内装电子式3.3镇流器型号命名示例a.YZ32EN 表示灯的功率为32瓦，内装电子式直管形荧光灯用电子镇流器。
b.YD24.3E-2表示灯配合使用3只额定功率为24W 灯管、独立电子式、直形荧光灯用镇流器2型。
c.YD28E 表示灯的功率为28W 独立电子式、单端荧光灯镇流器。
4.技术要求4.1镇流器的外壳应洁净、无裂纹、肿胀、毛刺等现象。
4.2镇流器的外形、尺寸应符合设计图样及文件中的规定。
4.3镇流器的基本电参数应符合表1 4.4防触电镇流器应具有充分防止意外接触带电部件的措施。
4.5绝缘电阻4.5.1镇流器的输入端或输出端与外罩之间，其潮态绝缘电阻不得小雨2M 欧。
4.5.2镇流器的输入端或输出端与外罩之间，其常态绝缘电阻不得小雨4M 欧 4.6介电强度4.6.1镇流器的输入端或输出端与外罩之间经潮湿试验测量绝缘电阻后，其潮态介电强度应能经频率为50HZ、试验电压为2U+1000V，（U为额定工作电压）历时1分钟的耐压试验而不发生击穿或闪烁现象4.6.2镇流器的输入端或输出端与外罩之间常态介电强度应能经频率为50HZ、试验电压为1800V历时2秒的耐压试验而不发生击穿或闪烁现象4.7镇流器温升在正常工作状态和额定电压或额定电压的（1+15%）条件下，镇流器的温升不得使外表面温度超过T度（65度）4.8耐热性镇流器外部防触电绝缘部件及固定带电不见的绝缘部件应具有充分的耐热性。
镇流器检验标准
2
主材
要求
漆包线表面无粗糙、黑斑、氧化、龟裂、刮伤现象，针孔测试符合要求。
目视/针孔测试
与接收标准不符。
√
矽钢片表面无生锈，缺损（缺损面积不可超过2mm×0.5mm）,变形现象。
目视
与接收标准不符。
√
带电体与壳体之间施加1500V、1分钟、5mA，不能出现击穿现象。
耐压测试仪
有击穿现象。
参照标准
1、GB / T2828.1-2003逐批检查计数抽样及抽样表。
序号
检验
项目
接收标准
检验工具及
方法
缺陷描述
缺陷等级
致命（CR）
严重（MA）
轻微（MI）
1
外观
铭牌贴不能有贴错、漏贴、字体内容、安规标志完整，符合样板要求。
目视
与接收标准不符。
铭牌贴不能有倒贴、贴歪、翘起、起皱，文字模糊不清现象。
试验
火源
材料不阻燃。
√
备注
本检验标准未尽项目，需检验时可参照行业标准、国标或工程技术文件要求。当检验标准的检验
文件名称
镇流器检验标准
生效日期
页码
1 of 1
使用状态
文件编号
版本
A / 0
审核
拟定
目的
确保本公司镇流器品质符合客户要求。
范围
适应于镇流器进料入库检验。
抽样标准
MIL-STD-105E单次Ⅱ级正常检验；CR=0；MA=1.0；MI=2.5。
检验环境
自然光或600-800LUX条件下，距离30cm正面观察及旋转45度角以适宜的角度检验产品。
√
4
通电
试验
电子镇流器的标准与测试分解
测试标准
• 执行标准 GB/T 15143-1994《管形荧光灯用交流电子镇流器 一般 要求和安全要求》对应的国际标准为：IEC 928:1990。 GB/T 15144-2009《管形荧光灯用交流电子镇流器 性能 要求》对应的国际标准为：IEC 60929:2006。 GB19510.4-2005 《灯的控制装置第4部分：荧光灯用交 流电子镇流器的特殊要求》对应的国际标准为：IEC 61347-2-3：2000。 • 引用标准 GB17625.1-2003《电磁兼容 限值 谐波电流发射限值 （每相输入电流≤16A）》。 GB17743-1999《电气照明和类似设备的无线电骚扰特性 的限值和测量方法》。
• 试验项目 机械强度及4N拉力试验 防腐蚀试验 接触电阻及额定电流试验 高温﹝加热100℃﹞试验 耐热及耐火试验 • 如果是镇流器认证，务必 采用认证的端子。否则如 同我们去端子认证。 • 认证端子不限定厂家。
保险丝的要求
• 无论是电阻保险丝， 玻璃管保险丝，还是 延迟保险丝均需要UL 认证或CQC认证。 • 加额定电流于保险丝 上，保险丝在较长时 间内不会熔断。具体 时间见生产厂家提供 的规格书。 • 不限定厂家。
防止意外触电测试
• 测试条件 输入电压：额定电压，输入频率：额定频率。 试验指与小于40V的指示灯。 大于0.5uF的电容，应有放电装置。 • 测试项目 预防触及带电部件的结构与机械强度。 镇流器终端电压， • 判断的标准 不用工具，这些防护部件不应被拆开。 试验指去接触可能触及的金属部件，指示器应不亮。 断开电源1分钟后，镇流器终端电压不超过50V。
测试规范性条件
• 环境温度 各项试验应在无对流风的室内和20℃～27℃的环 境温度下进行。 • 电源电压、频率和谐波 电源电压和基准镇流器所适用的频率误差应稳定 保持在士0.5﹪之内。在实际测量期 间，电压误 差应调整到规定试验值的0.2 ﹪ 之内。 电源电压的总谐波含量应不超过3﹪。谐波含量 被定义为各次谐波分量的有效值总和，基波定为1 00 ﹪。
荧光灯用交流电子镇流器成品技术标准
荧光灯用交流电子镇流器成品技术标准荧光灯用交流电子镇流器成品技术标准1范围本标准规定了本公司采购的荧光灯用交流电子镇流器性能和安全要求，试验方法，检验规则。
交流电子镇流器定义: 是将电源的交流电变换为较高频率的交流电,并使一支或几支管形荧光灯正常启动和稳定工作的变换器。
2 2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T2828.1-20__计数抽样程序第一部分：按接收质量限(AQL)检索的逐批检验抽样计划GB7000.1灯具一般安全要求与试验GB19510.1灯的控制装置第 1 部分：一般要求和安全要求GB19510.4灯的控制装置第 4 部分:荧光灯用交流电子镇流器的特殊要求 GB/T15144管形荧光灯用交流电子镇流器性能要求GB/T 10682-20__ 双端荧光灯性能要求 GB/T 17262-20__ 单端荧光灯性能要求 EN61000-3-2低压电气及电子设备发出的电流谐波限值（设备每相输入电流≤16A）EN55015电气照明和类似设备的无线电骚扰特性的限制和测量方法EN61000-4-5电磁兼容试验和测量技术浪涌(冲击)抗扰度试验3环境条件除了另有规定的项目外，全部试验应在环境温度10~30℃,相对湿度最大为 65%的无对流的环境中进行。
用额定电压，额定频率进行检验。
4技术要求及测试方法4.1要求 4.1.1产品各检验要求见表 3。
4.1.2镇流器具各项电性能指标应符合合同工艺单要求。
(合同没有明确规定的要求可参考经过我司确认工厂的技术文件要求)。
4.1.3所有产品上印刷内容参见产品包装工艺单、彩盒封样等具体要求。
4.2检验方法4.2.1目测法：在眼睛与被测部位相距 300-400mm 左右，用视觉鉴定其是否符合要求质量。
电子镇流器EMC认证测量与常见不合格项的分析和对策
电子镇流器ＥMＣ认证测量与常见不合格项的分析和对策ﻫﻫ电子1引言镇流器EMＣ认证测量与常见不合格项的分析和对策ﻫ众所周知，荧光灯交流电子镇流器(含霓虹灯电子变压器等）其核心部分就是一个DＣ／AC逆变器,它产生20～70kHz的高频功率振荡用以点亮气体放电灯具，由此会带来电磁干扰（Eｌｅｃtrｏｍagne ｔiｃInterferｅncｅ，即EMI）和抗干扰（EｌectroｍaｇnetiｃSusceptibility,即EMS)等问题。
由于近年来出口市场对此类产品的需求增加,而欧美澳等国家对此类产品均有极严格的一套ＥＭC认证要求，因此解决好EMC认证就成为厂家能否出口的成功因素之一。
ﻫ可惜的是，由于条件所限，许多厂家都不可能购置价格不菲的EMC 测试设备，因此对设计人员来说对付陌生的EMＣ认证测试的确是个颇为棘手的问题。
ﻫﻫ本文试图较系统地向读者介绍此类产品的国际认证过程,测试方法和测试经验，并在此基础上提出改进此类产品EMC特性的若干可行措施,以供厂家设计时参考。
ﻫ２电子镇流器EMC认证必须通过的测试项目ﻫ表1列出了荧光灯电子镇流器为取得欧共体的CE/ＥMC认证所必须通过的测试项目。
ﻫ在表1中,测试项１，２,3,10，11属于EMI特性，4－９则属EMS。
测试项1，2为电子镇流器在电源线上发出的传导干扰电压的测试,其中ＥN550２２标准是作为所有电子信息技术产品所必须遵守的，ClａssB表示室内电器，电子镇流器是一个电源变换与电子控制电路,应属于这个范畴。
另外它又是一个电力照明灯具，必须同时遵守有关照明灯具的EN5５０15标准。
测试项3是关于电子镇流器电磁场空间幅射强度的测试,按规定应用EN5501５标准，在９kHz~30ＭHz 频段，在直径为２m的空间内测试该电子镇流器所发出的磁场，同时应用EN5502２标准在30MHz～1GHz频段及在电磁屏蔽全吸收暗室内测试所发出的电场。
但由于设备和场地所限,我们没有进行对磁场的测试。
电子镇流器培训教材
2.1.2. 工作原理
（1）AC/DC变换--由全桥整流器等完成 AC/DC变换--由全桥整流器等完成 变换-整流前，经电磁干扰（EMI）滤波器滤波（ ● 整流前，经电磁干扰（EMI）滤波器滤波（含辐射干扰 CDN） CDN） 由电感L 共模电感、差模电感）和电容C组成； ―由电感L（共模电感、差模电感）和电容C组成； 阻止镇流器产生的高次谐波反馈到输入电网， ―阻止镇流器产生的高次谐波反馈到输入电网，抑制对电网 污染和对设备的干扰； 污染和对设备的干扰； 阻止电网谐波干扰进入镇流器。 ―阻止电网谐波干扰进入镇流器。 DC滤波前 设置功率因数校正（PFC） 滤波前， ● DC滤波前，设置功率因数校正（PFC）升压电路 减少电流谐波畸变，提高功率因数。 ―减少电流谐波畸变，提高功率因数。
优点― 电子镇流器较电感镇流器有以下优点: Ⅱ. 优点― 电子镇流器较电感镇流器有以下优点:
（1）节电省钱 （2）无频闪，发光柔和，有益保护视力； （3）启动快，不出现反复起辉、闪烁现象；有预热启动功能，大大 延长灯管寿命； （4）工作宁静，无噪声，提高照明环境质量；
（5）可用市电和直流电源供电，低压（150V）下能启动， 允许电压波动范围宽（±10～15%）； （6）采用调频、脉宽调制（PWM）、光接收等技术，容 易实现对荧光灯调光和光控智能开关； （7）具异常状态（灯开路、短路、过载等）保护功能， 延长镇流器寿命； （8）体积小、重量轻，安装使用方便。
―缺点 缺点：线路功率增大（自耗约0.8W）；降低光通量及流明系；产生温度至高点引起 缺点 热辐射； ―PTC选用：功率较大，宜选低阻值和尺寸大；预热时间长，宜选居里点高、尺寸大。 PTC选用： PTC选用
(整理)镇流器测试项目
根据IEC61347－2－3的新修订局部整流测试公分3项试验：1.不对称脉冲测试；2.不对称功率测试；3.开路灯丝测试。
由于标准中图较多，大家只能参看标准中的图和步骤了。
局部整流效应---是指灯尚能工作，但灯 2 个阴极中有一个已局部去激活或损坏，这就是IEC61347-2-3 标准最新的修订稿的内容，，当灯的寿命将终止时，往往是某一阴极的电子发射量不足而另一个阴极则还处于正常状态，灯有一个灯电流从开始出现不对称发展到最后的只有半波电流的发展过程，在这一发展过程中如果灯电流中的单向脉动直流分量所造成的电子镇流器超载现象不足以使电子镇流器内的保护电路动作。
⑴不对称脉冲试验选用标准附录K（资料性附录）所列出的元件，按标准中的图连接起来。
只要元件选择正确，并且连接无误，电路就能工作。
为了能使灯的阴极电流仍按正常工作的状态通过，但又能准确检测灯气体放电的不对称脉冲所造成的功率，所以在灯的一个阴极与电子镇流器之间加入了一个1：1的高频变压器，工作时，灯的阴极电流能通过变压器耦合而加到灯的左边阴极上。
而灯的电弧电流可通过图中开关S1模拟正常工作或通过S2接入模拟的局部整流不对称脉冲电路。
由于回路是间隔性导通的，因此测量的电流I 和电压U 是呈周期性变化的，其电流和电压的乘积值（功率值）也是周期性变化的，所以应该用数字存贮示波器的两个通道分别同时测量电流I 和电压U 的值，并且每次测量周期（采样时间）应≥1s，取测量的平均值后就可以判别产品的合格性。
（由于回路都属于电阻性负载，所以可取电流I 和电压U 的乘积来得出功率，并且由于电流中有很大的脉动直流，因此测电流探头或取样电路应该用直流）。
⑵不对称功率试验按标准图连接好试验线路。
这一电路与以前的整流效应试验线路几乎没有区别，只是在整流二极管D1 或D2 上并联了一个可调电阻R1，并且在R1 上加有测量功率的功率表（或数字存贮示波器）。
其模拟性及检测原理如下：开始试验时，开关S1 调到A 位置，此时可变电阻R1 的滑动臂调到最右边（0 欧），这时由于二极管D2 被R1 所短接，电路无整流情况发生，在这一装态下接通电子镇流器的输入电源、点亮灯，并使灯持续加热5 分钟。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关键元器件介绍
• 根据电子镇流器工厂检查作业指导书，对关键元 器件和材料需要进行定期确认检查。 功率三极管 GB/T6590 晶体管热敏参数筛选仪 整流二极管 GB/T4023 晶体管特性图示仪 电解电容器 GB/T5993 电解电容漏电测试仪 保险丝 GB9364 目视认证标识 线路板 GB/T4677 目视认证标识 X和Y电容 GB/14472 目视认证标识 电感器件：要有规格确认书，并通过例行试验。 谐振电容：要有规格确认书，并通过例行试验。
预热能量测试
• 测试条件 输入电压：额定电压，输入频率：额定频率。 给定的灯管：额定功率和工艺。 • 测试项目 阴极预热能量，单位焦耳。 E＝Q＋P×t Q和P参数，见相关IEC灯标准活页，找出其对应值。 t是预热时间。 • 判断的标准 最小预热能量、最大预热能量。 阴极预热能量应在最小预热能量与最大预热能量之间。

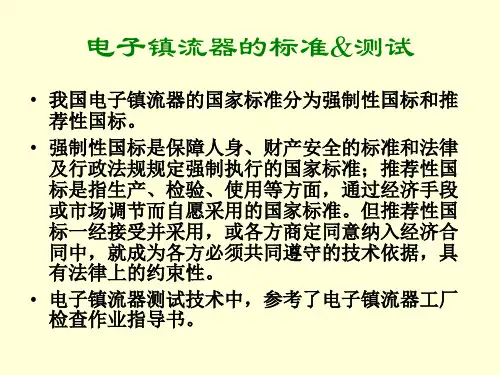

电子镇流器的标准&测试
