技师学院期末考试试卷机电电工基础
电工(技师)考试试卷及答案

电工(技师)考试试卷及答案1、【单选题】10KV少油断路器安装地点的短路容量大于断路器额定断流容量的80%时,应该执行下列哪一条()。
(A )A、动作3次而检修B、动作4次而检修C、动作5次而检修D、动作6次而检修2、【单选题】35KV电压互感器大修时耐压试验电压标准为。
(C )A、38B、50C、85D、953、【单选题】35KV隔离开关大修后,交流耐压试验电压标准为KV。
(D )A、24B、32C、55D、954、【单选题】6KV油浸式电压互感器大修后,交流耐压试验电压标准为()。
(B )A、22KVB、28KVD、50KV5、【单选题】DH型两侧电源重合闸装置是把同步检查继电器DT-13串入重合闸的()。
(C )A、信号回路B、跳闸回路C、起动回路D、合闸回路6、【单选题】PLC数据交换指令的助记符是。
(D )A、CMPB、BCDC、MOVD、XCH7、【单选题】SPWM就是产生一系列宽度正比于的等高不等宽的矩形脉冲序列。
(A )A、正弦波B、三角波C、锯齿波D、光波8、【单选题】一条跳转指令中若执行条件使用,则称为无条件跳转。
(C )A、S10C、M8000D、M80139、【单选题】三相半波可控整流电路的移相范围是多少()。
(B )A、180°B、150°C、120°D、90°10、【单选题】三相变压器的联结组标号Dy11表示二次侧绕组的电压相量超前对应的一次侧绕组电压相量。
( B )A、60°B、30°C、330°D、110°11、【单选题】下列不属于TTL与非门电路特点的是()。
(A )A、开关速度较低B、抗干扰能力较强C、输出幅度大D、带负载能力较强12、【单选题】下列不是同步电动机的起动方法。
(B )A、辅助电动机起动方法B、辅助电容起动方法C、调频起动法D、异步起动法13、【单选题】下列关于汽轮发电机的特点,错误的是()。
03机电1234电工技术基础期末试卷

试卷说明:将第一大题、第二大题和第三大题的答案填在答题卡的相应位置,否则不给分。
答题卡:一、填空题1.()、()2.()、()3.()、()、()、()、()4.()、()、()5.()、()、()6.()、()7.()、()8.()9.()、()10.()、()、()11.()、()12.()、()13.()二、单选题1.()2.()3.()4.()5.()6.()7.()8.(1)()(2)()9.()三、判断题1.()2.()3.()4.()5.()6.()7.()8.()9.()10.()一、填空题(每空1分,共30分)1.电感线圈有两个重要参数,一个是()另一个是()。
2.电荷之间的相互作用是通过()发生的,电流与电流之间的相互作用是通过()发生的。
3.已知交流电压u=100sin(314t-4π)V,则交流电压的最大值Um=(),交流电压的有效值U=(),交流电的周期T=( )角频率ω=(),当t=0.1s时,交流电压的瞬时值u=()。
4.串联谐振时,电阻上的电压等于(),电感和电容上的电压等于(),因此,串联谐振又叫做()。
5.为了提高谐振回路的品质因数,如果信号源的内阻较小,可以采用()谐振电路。
如果信号源内阻很大,采用串联谐振电路会使(),常采用()谐振电路。
6.如果对称三相交流电源的U相电动势e U=E m sin(100πt+6π)V,那么其余两相电动势分别为ev=()V,ew=()V。
7.三相电路中的三相负载,可分为()三相负载和()三相负载两种情况。
8.一般情况下规定()以下为安全电压。
9.在同一供电线路上,不允许一部分电气设备保护接(),另一部分电气设备保护接()。
10.三相四线制供电线路可以提供()种电压。
火线与零线之间的电压叫做(),火线与火线之间的电压叫做()。
11.变压器工作时有功率损失,功率损失有()和()两部分。
12.自耦变压器的构造特点是(),它的功能是()。
2016~2017学年第一学期《电工基础》考试试卷

长治技师学院2016-2017学年第一学期期末《电工基础》试题一、填空(每空1分,共30分)1、电路有三种状态,即、和。
2、通常电路是由、,和组成。
3、我国动力和照明用电的标准频率为H Z,习惯上成为工频,其周期是s,角频率rad/s。
4、导体对电流的________作用称为电阻。
5、闭合电路中的电流与电源的电动势成________比,与电路的总电阻成________比。
6、正弦交流电的三要素是、、。
7、在电阻串联电路中,流过各个电阻上的电流________。
8、常用的表示正弦量的方法有、、。
9、在直流电源电路中,电流总是从电源的________极出发,经由外电路流向电源的________极。
10、磁感线的方向定义为:在磁体外部由________指向________。
11、电流所产生的磁场的方向可用________来判断。
12、楞次定律的内容是:感应电流所产生的磁通总是________原磁通的变化。
13、磁体两端磁场最强的部分称磁极,当两个磁极靠近时,它们之间也会产生相互作用力,即同名磁极相互,异名磁极相互。
14、测量电流时,应将电流表________接在电路中,而测量电压时,应将电压表和被测电路________联。
二、单项选择题(每小题1分,共15分,要求把答案写在下表中)1、“12V/6W”的灯泡,接入6V的电路中,通过灯丝的实际电流是:()A、1AB、0.5AC、0.25D、0.125A2、三个阻值都为12Ω的电阻,它们串联后总电阻为()A、4ΩB、24ΩC、18ΩD、36Ω3、在条形磁铁中,磁性最强的部位在()A、中间B、两极C、整体4、电力系统中以“kW·h”作为()的计量单位A.电压 B.电能 C.电功率 D.电位5、一根导体的电阻为R,若将其从中间对折合并成一根新导线,其阻值为()Ω。
A、RB、R/2C、R/4D、R/86、电路中两点间的电压高,则表明()。
A、两点的电位都高B、两点的电位都大于零C、两点间的电位差大D、两点间的电位至少有一个大于零7、已知R1>R2 >R3,若将此三只电阻并联在电压为U的电源上,获得最大功率的电阻将是()。
《电工基础》期末试卷(含参考答案)

..;..中职《电工基础》期末试卷(含参考答案及评分标准)一、填空题(共30分,每空格1分)1、市用照明电的电压为220V ,这是指电压的 有效值 ,接入一个标有“220V ,100W ”的灯泡后,灯丝上通过的电流的有效值是 0.45A ,电流的最大值是 0.64A 。
2、已知交流电压u=100Sin(314t-45º)V ,则该交流电压的最大值m U =100 ,有效值U =250 ,频率f = 50HZ ,角频率ω= 314rad/s ,周期T = 0.02s ,当0.01t s =时,交流电压的瞬时值u = 250 ,初相位0ϕ= -45° 。
3、图1所示电流波形,已知f=50HZ , 若电压超前电流60°,则电压的解析式为:V)(︒+=150t 314si n 5u 。
图14、一个电感为150mH ,电阻可不计的线圈接在“220V ,50Hz ”的交流电上,线圈的感抗是 47 Ω ,线圈中的电流瞬时值表达式是 A )(︒-=45t 314si n 7.4i ,无功功率Q L = 1030var 。
(设电压初相为45°)5、如图2所示电路中,V 1和V 的读数分别为3V 、5V ,当V 2的读数为4V 时,方框中的元件为 电阻 ;当V 2的读数为8V 时,方框中的元件为 电感 ;当V 2的读数为2V 时,方框中的元件为 电容 。
6、对于感性负载电路而言,从供用电角度考虑,要提高电网的功率因数,也就是要提高负 载功率因素,就可使发电变电设备容量得到充分利用,并节约电能;提高功率因数常方法是 在感性负载两端并联适量电容 ,功率因数最大等于 17、如图3所示三相对称负载,若电压表Vl 的读数为380 V ,则电压表V2的读数为220V ,若电流表Al 的读数为 10 A ,则电流表A2的读数为 22A 。
8、在电源不变的情况下,同一个对称三相负载接成三角形和接成星形的三相电路作比较, 有=L△I 3 YL I ,△P = 3 Y P 。

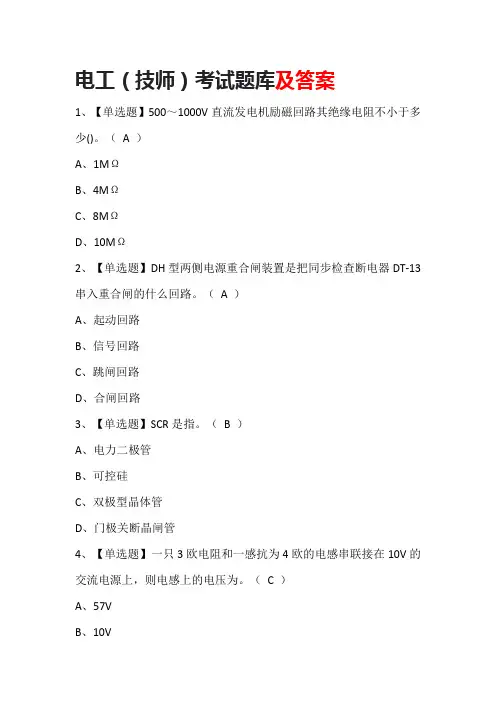

电工(技师)考试题库及答案

电工(技师)考试题库及答案1、【单选题】500~1000V直流发电机励磁回路其绝缘电阻不小于多少()。
(A)A、1MΩB、4MΩC、8MΩD、10MΩ2、【单选题】DH型两侧电源重合闸装置是把同步检查断电器DT-13串入重合闸的什么回路。
(A)A、起动回路B、信号回路C、跳闸回路D、合闸回路3、【单选题】SCR是指。
(B)A、电力二极管B、可控硅C、双极型晶体管D、门极关断晶闸管4、【单选题】一只3欧电阻和一感抗为4欧的电感串联接在10V的交流电源上,则电感上的电压为。
(C)A、57VB、10VC、8VD、4V5、【单选题】一般要求模拟放大电路的输入电阻。
(A)A、大些好,输出电阻小些好B、小些好,输出电阻大些好C、和输出电阻都大些好D、和输出电阻都大些好。
6、【单选题】三相半波可控整流电路的移相范围是多少()。
(B)A、180°B、150°C、120°D、90°7、【单选题】下列不属于电感反馈式振荡器优点的是。
(D)A、容易起振B、输出幅度较大C、调节频率方便,频率范围较宽D、输出波形较差8、【单选题】下列不是同步电动机的起动方法。
(B)A、辅助电动机起动方法B、辅助电容起动方法C、调频起动法D、异步起动法9、【单选题】下列关于W7905集成稳压块,错误的说法是。
(A)A、额定输出电压为+5VB、输出电流随负载大小改变C、内部有过流保护功能D、输出电压不随输入电压波动而改变10、【单选题】下列继电器哪个用于防跳闸回路()。
(C)A、YJB、SJC、TBJD、BCH11、【单选题】下述在考虑电动机安装地点的因素中是不对的。
(D)A、安装地点应干燥而少灰尘B、安装地点应无腐蚀性气体C、通风要良好D、为少占场地,设备安装的越紧密越好12、【单选题】会有规律地控制逆变器中主开关的通断,从而获得任意频率的三相输出。
(D)A、斩波器B、变频器C、变频器中的控制电路D、变频器中的逆变器。
技师学院职业技术学院试题选择题期末试卷含答案《电工电子技术基础》期末试卷A卷 (2)

20级汽修题库《电工电子技术》(2020-2021-2)学期《电工电子技术基础》课程20级汽修题库适用于20汽修51.52.53班您的姓名: [填空题] *_________________________________班级 [填空题]_________________________________1. 1.在多级放大电路的级间耦合中,低频电压放大电路主要采用()耦合方式。
[单选题] *A)阻容(正确答案)B)直接C)变压器D)电感2. 2.如果一直线电流的方向由北向南,在它的上方放一个可以自由转动的小磁针,则小磁针的N极偏向()。
[单选题] *A)西方(正确答案)B)东方C)南方D)北方3. 3.根据电磁感应定律e= -N×(ΔΦ/Δt)求出的感应电动势,是在Δt这段时间内的() [单选题] *A)平均值(正确答案)B)瞬时值C)有效值D)最大值4. 4.在线圈中的电流变化率一定的情况下,自感系数大,说明线圈的()大。
[单选题] *A)磁通B)磁通的变化C)电阻D)自感电动势(正确答案)5. 5.电感为0.1H的线圈,当其中电流在0.5秒内从10A变化到6A时,线圈上所产生电动势的绝对值为() [单选题] *A)4VB)0.4VC)0.8V(正确答案)D)8V6. 6.互感器线圈的极性一般根据()来判定。
[单选题] *A)右手定则B)左手定则C)楞次定律D)同名端(正确答案)7. 11.一般要求模拟放大电路的输入电阻() [单选题] *A)大些好,输出电阻小些好(正确答案)B)小些好,输出电阻大些好C)和输出电阻都大些好D)和输出电阻都小些好8. 14.多谐振荡器是一种产生()的电路。
[单选题] *A)正弦波B)锯齿波C)矩形脉冲(正确答案)D)尖顶脉冲9. 15.寄存器主要由()组成 [单选题] *A)触发器B)门电路C)多谐振荡器D)触发器和门电路(正确答案)10. 16.电子设备防外界磁场的影响一般采用()材料作成磁屏蔽罩 [单选题] *A)顺磁B)反磁C)铁磁(正确答案)D)绝缘11. 17.小型变压器的绕制时,对铁心绝缘及绕组间的绝缘,按对地电压的()倍来选用 [单选题] *A)1.5B)2(正确答案)C)3D) 412. 18.已知某台电动机电磁功率为9千瓦,转速为n=900转|分,则其电磁转距为()牛.米 [单选题] *A)10B)30C)100(正确答案)D)300/π13. 19.反映式步进电动机的转速n与脉冲频率() [单选题] *A)f成正比(正确答案)B)f成反比C)f2 成正比14. 32. 共发射极偏置电路中,在直流通路中计算静态工作点的方法称为()。
技师学院职业技术学院试题选择题 期末考试《电机与变压器》18机电5152

期末考试《电机与变压器》18机电51/52基本信息:[矩阵单选题] *您的姓名: [填空题] *_________________________________一.选择题(每题1分,总分50分)1.三相对称电路是指()。
[单选题] *A 三相电源对称的电路B 三相负载对称的电路C 三相电源和三相负载都是对称的电路D 三相电源对称和三相负载阻抗相等的电路(正确答案)2.三相对称电路的线电压比对应相电压()。
[单选题] *A 超前30°(正确答案)B 超前60°C 滞后30°D 滞后60°3.三相发电机绕组接成三相四线制,测得三个相电压,Uu=Uv=Uw=220V,三个线电压Uuv=380V,Uvw=Uwu=220V,这说明()。
[单选题] *A U相绕组接反了B V相绕组接反了C W相绕组接反了(正确答案)D 中性线断开了4.对称三相电路负载三角形联结,电源线电压为380V,负载复阻抗为()[单选题] *A 38B 22C 54D 66(正确答案)5.一对陈三相负载,先后用两种接法接入同一源中,则三角形联结是的有功功率就等于星形联结式的()倍。
[单选题] *A 3(正确答案)BCD 16.一台电动机绕组时星形联结,接到线电压为380V的三相电源上,测得线电流为10A,则电动机每相绕组的阻抗为()Ω。
[单选题] *A 38B 22(正确答案)C 66D 117.有一台三相交流电动机,每相绕组的额定电压为220V,对称三相电源的线电压为380V,则电动机的三相绕组应采用的联结方式是()。
[单选题] *A 星形联结,有中线B 星形联结,无中线(正确答案)C 三角形联结D A、B均可8.将变压器的一次绕组交流电源,二次绕组(B),这种运行方式称为变压器空载运行。
A 短路 B 开路 C 接负载 D 通路 [填空题]_________________________________9.变压器的一基本作用是在电路中变电压、()、变阻抗、变相位和电气隔离。
技师学院职业技术学院试题选择题期末试卷含答案 《电工基础》期末考试(20-21-1)

19数控《电工基础》期末考试(20-21-1)姓名: [填空题] *_________________________________班级: [填空题] *_________________________________1、电荷的基本单位是()。
[单选题] *A、安培B、库仑(正确答案)C、千克D、伏特2、按习惯规定,导体中()运动的方向为电流的方向。
[单选题] *A、电子B、正电荷(正确答案)C、电荷D、负电荷3、一根导体的电阻为R,若将其从中间对折合并成一根新导线,其阻值为()。
[单选题] *A、R/2B、RC、R/4(正确答案)D、R/84、导体的电阻是导体本身一种性质,以下说法错误的是()。
[单选题] *A、和导体面积有关B、和导体长度有关C、和环境温度无关(正确答案)D、和材料性质有关5、电源电动势是2V,内电阻是0.1Ω,当外电路短路时,电路中的电流和端电压分别是()。
[单选题] *A、20A、2VB、20A、0(正确答案)C、0、2VD、0、06、220V的照明用输电线,每根导线电阻为1Ω,通过电流为10A,则10min内可产生热量()J。
[单选题] *A、1×10000B、6×10000(正确答案)C、6×1000D、1×10007、电路中两点间的电压高,则表明()。
[单选题] *A、两点的电位都高B、两点的电位都大于零C、两点间的电位差大(正确答案)D、两点的电位中至少有一个大于零8、在用基尔霍夫第一定律列节点电流方程时,若解出的电流为负,则表示()。
[单选题] *A、实际方向与假定的电流正方向无关B、实际方问与假定的电流正方向相同C、实际方向与假定的中流正方向相反(正确答案)D、实际方向就是假定电流的方向9、灯A的额定电压为220V,功率为40W;灯B的额定电压为220V,功率为100W,若把它们串联接到220V电源上,则()。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
技师学院期末考试试卷13机电电工基础
————————————————————————————————作者:————————————————————————————————日期:
2
共 页 第 1 页
班 级 姓名 学
号
聊城市技师学院2013-2014学年第二学期期末考试
机电 系 2013 班级 《 电工基础 》试题
命题人:
题号 一 二 三 四 五 六 七 八 九 总分 分数
说明:本试卷分 三 部分,全卷满分 100分。
考试用时 90分钟。
注 意 事 项:1.卷面分5分。
要求书写清晰,卷面整
洁。
2.不允许出现类同卷,否则后果自负。
3.计算题必须有计算过程,包括公式、数据代入、计算结果。
一、填空题(本大题共15题,每小题1分,共计40分。
)
得分 评卷人
1.正弦交流电的三要素:_________、___________、_____________.
2.我国动力和照明用电的标准频率为_________,习惯上成为__________。
3.正弦交流电的电压有效值和电压最大值之间可用关系式___________表示。
4.两个同频率正弦交流电间的相位关系有:超前或滞后、________、________和__________.
5.同一相量图中,各正弦交流电的____________应相同。
6.在电路中,电阻总是要消耗功率,所以电阻是一种________元件,而电感和电容在电路中不消耗能量,是一种________元件。
7.功率因数用__________(符号)表示,它是高压供电运行指标之一,表示____________________.
8.发生串联谐振的条件是________________,此时电路总阻抗________,总电流________;发生并联谐振时,电路总阻抗_______,总电流________.(填最
………………………………………………………………………………………………………………………………
俗称为__________,分别用_______、_______、_______三色表示
11.三相负载的连接方法有两种:________连接和________连接。
三相负载接到电源上,至于如何连接,要根据负载的______________而定。
12.三相负载的总的有功功率可用公式__________________或_____________表示。
13.一般低压电网采用_____________制供电,许多新建的民用建筑在配电布线时已采用______________制,设有专门的___________,接线方便,能起到良好的保护作用。
14.提高用户的功率因数具有重要的意义,但并不要求把功率因数补偿到1,一般达到_______即可,否则__________,功率因数反而降低 15.写出下列电路参数的符号:
容抗_______,阻抗_________,电抗_______,角频率______,初相______
二、选择题(本大题共5题,每小题4分,共计20分。
)
得分 评卷人
1.若照明用交流电压u=220√2sin (314t ),下面说法正确的是( ) (A ) 交流电压最大值为220v (B )一秒内交流电压方向变化50次 (C )交流电压有效值为220v (D )一秒内交流电压有50次达最大值
2.在纯电阻交流电路中,下列各式哪个正确 ( ) A. i=U/R B.i=u/R C.I=U/R D.i=u/R
3.在纯电感正弦交流电路中,电压有效值不变,增加电源频率时,电路中电流
A. 增大
B. 减小 C 不变 D 无法确定
4. 若电路中某元件两端的电压u=10sin (314t+45°)v ,电流i=5sin (314t+135°)A ,则该元件是( )
共 页 第 2 页
共 页 第 3页
………………………………………………………………………………………………………………………………
………………………………………………密…………封…………线………………………………………………
S A N 班 级
姓名
学号
5.在RLC 串联电路中,只有( )属电感性电路
A.R=4Ω,XL=1Ω,XC=2Ω
B.R=4Ω,XL=0,XC=2Ω
C.R=4Ω,XL=3Ω,XC=3Ω
D.R=4Ω,XL=3Ω,XC=3Ω 二、简答计算题(本大题共3题,共计40分) 得分
评卷人
1.请分别叙述电感的感抗与频率的关系及电容的容抗与频率的关系(10分)
答:
2.简述提高功率因数的方法(10分)
答:
3.容量为40微法的电容接在u=220√2sin (314t-30°)v 的电源上,试求 (1)电容的容抗;(2)电流的有效值(3)电流的瞬时值表达式(4)电路的无功功率(20分) 解:
………………………………………………………………………………………………………………………………
共 页 第 4 页
………………………………………………………………………………………………………………………………
………………………………………………………………………………………………………………………………
………………………………………………密…………封…………线………………………………………………。
