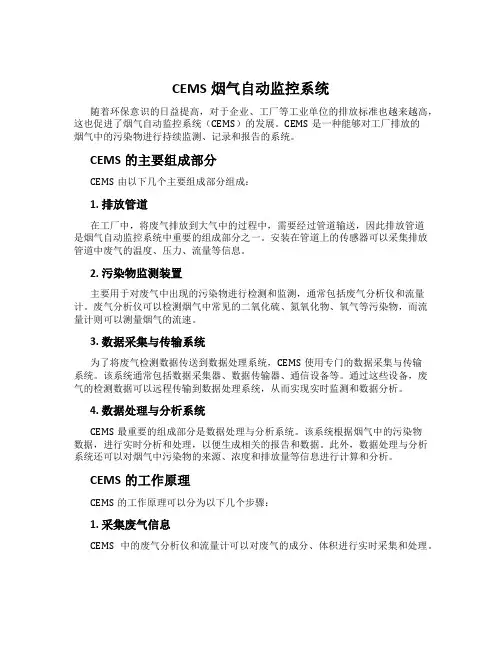

CEMS烟气自动监控系统随着环保意识的日益提高，对于企业、工厂等工业单位的排放标准也越来越高，这也促进了烟气自动监控系统（CEMS）的发展。
CEMS是一种能够对工厂排放的烟气中的污染物进行持续监测、记录和报告的系统。
CEMS的主要组成部分CEMS由以下几个主要组成部分组成：1. 排放管道在工厂中，将废气排放到大气中的过程中，需要经过管道输送，因此排放管道是烟气自动监控系统中重要的组成部分之一。
安装在管道上的传感器可以采集排放管道中废气的温度、压力、流量等信息。
2. 污染物监测装置主要用于对废气中出现的污染物进行检测和监测，通常包括废气分析仪和流量计。
废气分析仪可以检测烟气中常见的二氧化硫、氮氧化物、氧气等污染物，而流量计则可以测量烟气的流速。
3. 数据采集与传输系统为了将废气检测数据传送到数据处理系统，CEMS使用专门的数据采集与传输系统。
该系统通常包括数据采集器、数据传输器、通信设备等。
通过这些设备，废气的检测数据可以远程传输到数据处理系统，从而实现实时监测和数据分析。
4. 数据处理与分析系统CEMS最重要的组成部分是数据处理与分析系统。
该系统根据烟气中的污染物数据，进行实时分析和处理，以便生成相关的报告和数据。
此外，数据处理与分析系统还可以对烟气中污染物的来源、浓度和排放量等信息进行计算和分析。
CEMS的工作原理CEMS的工作原理可以分为以下几个步骤：1. 采集废气信息CEMS中的废气分析仪和流量计可以对废气的成分、体积进行实时采集和处理。
2. 传输废气信息烟气自动监控系统中的数据采集器和数据传输器可以将废气检测数据传输到数据处理与分析系统中进行分析和处理。
3. 处理数据数据处理与分析系统是CEMS的核心。
该系统可以对废气检测数据进行实时分析和处理，以便生成相关的报告和数据。
4. 生成报告CEMS可以根据处理后的废气检测数据，为用户提供有关废气的浓度、来源、排放量等信息的报告。
CEMS的优缺点优点•实现了对废气的实时监控和数据分析，能够更好地控制废气排放，提高环保效益。
cems介绍
cems系统概念：CEMS是英文Continuous Emission Monitoring System的缩写,是指对大气污染源排放的气态污染物和颗粒物进行浓度和排放总量连续监测并将信息实时传输到主管部门的装置,被称为“烟气自动监控系统”,亦称“烟气排放连续监测系统”或“烟气在线监测系统”。
CEMS分别由气态污染物监测子系统、颗粒物监测子系统、烟气参数监测子系统和数据采集处理与通讯子系统组成。
气态污染物监测子系统主要用于监测气态污染物SO2、NO ｘ等的浓度和排放总量;颗粒物监测子系统主要用来监测烟尘的浓度和排放总量;烟气参数监测子系统主要用来测量烟气流速、烟气温度、烟气压力、烟气含氧量、烟气湿度等,用于排放总量的积算和相关浓度的折算;数据采集处理与通讯子系统由数据采集器和计算机系统构成,实时采集各项参数,生成各浓度值对应的干基、湿基及折算浓度,生成日、月、年的累积排放量,完成丢失数据的补偿并将报表实时传输到主管部门。
烟尘测试由跨烟道不透明度测尘仪、β射线测尘仪发展到插入式向后散射红外光或激光测尘仪以及前散射、侧散射、电量测尘仪等。
根据取样方式不同，CEMS主要可分为直接测量、抽取式测量和遥感测量3种技术。
烟气：实指企业在生产过程中所产生的废气污染，包括：SO2、NOｘ、HCL、CO、CO2、颗粒物包括含氧量等。
排放：指企业把生产所产生的废气排放到大气中的过程。
连续：指企业的排放是一个连续的过程以及本系统的实时监控也是一个连续的过程。
监测：指本系统可以实时监测企业对排放的废气中的有害物质是否超标并同时向上级部门自动传输实时监测得出的数据。
系统：指本产品的硬件和控制软件是一个整体。
cems产品的应用：应用该产品必须有国家环保部门的认证证书以及计量生产许可证等，目前主要应用于各种工业废气排放源的连续监测中，包括火力电厂，垃圾焚烧电厂，化工厂，造纸厂等行业，具有很强的适用性，能够在线测量 SO2 浓度、NOx 浓度、CO 浓度、颗粒物浓度、含氧量、温湿度、压力和流速等多项气体参数。
烟气监测系统
烟气监测系统烟气监测系统（CEMS）是一种用于监测和控制工业炉窑等源头排放的烟气成分和浓度的系统。
它主要用于检测和分析烟气中的有害气体和颗粒物，对各种工业生产过程中的环保指标进行监控，以确保排放符合相关的环保法规和标准。
CEMS通常由以下几个主要组成部分组成：烟气探头、烟气分析仪、数据采集系统和数据处理系统。
烟气探头负责将烟气引入烟气分析仪，烟气分析仪则用于检测烟气中的各种成分，如二氧化硫、氮氧化物、一氧化碳、颗粒物等。
数据采集系统负责收集烟气分析仪输出的数据，并将其传输给数据处理系统进行处理和分析。
CEMS主要通过测定烟气中的有害气体和颗粒物的浓度和排放量来评估工业生产过程中的环境影响。
根据各国的环保法规和标准，工厂和企业需要安装CEMS来监测其排放物的质量和浓度。
这些数据将被记录下来，并用于提交给当地环保部门和政府机构以符合相关的规定。
CEMS的优点之一是它可以实时监测和控制烟气的污染物排放。
通过实时数据采集和处理，工厂和企业可以及时发现和纠正烟气排放问题，确保其排放符合法规和标准。
此外，CEMS还可以提供长期的数据记录，用于评估和验证工厂和企业的环保政策的有效性和可持续性。
CEMS还可以通过数据分析和统计来帮助工厂和企业优化其生产过程以减少排放。
通过监测烟气成分和浓度的变化，可以识别和解决可能导致污染物排放过高的问题，从而提高生产过程的效率和环保性。
此外，CEMS还可以与其他环保设备和系统集成，如SCR脱硝系统、除尘装置等。
集成后，CEMS可以实时监测和控制这些设备和系统的运行状态和效率，使其最大化地发挥作用，从而实现整个工业生产过程的环保和可持续发展。
总之，烟气监测系统（CEMS）是一种用于监测和控制工业炉窑等源头排放的烟气成分和浓度的系统。
它通过实时数据采集和处理，帮助工厂和企业监测和控制其烟气排放，以确保其符合相关的环保法规和标准。
此外，CEMS还可以通过数据分析和统计来优化生产过程，减少污染物的排放，实现环保和可持续发展。
烟尘烟气连续自动监测系统复习考试题
烟尘烟气连续自动监测系统复习考试题烟尘烟气连续自动监测系统（CEMS）是环保监测领域的重要组成部分，它能够实时监测和控制工业排放中的污染物。
以下是一份关于烟尘烟气连续自动监测系统的复习考试题，内容丰富，旨在帮助考生深入理解CEMS的各个方面。
一、选择题1. 烟尘烟气连续自动监测系统（CEMS）主要用于监测以下哪种污染物？A. 二氧化硫B. 氮氧化物C. 烟尘D. 所有以上选项2. 以下哪个参数不是CEMS系统必须监测的？A. 氧含量B. 烟气温度C. 烟气湿度D. 烟气颜色3. CEMS系统中的颗粒物监测通常采用哪种方法？A. 光散射法B. 电化学法C. 热导法D. 气相色谱法二、填空题4. CEMS系统主要由______、______、______和______四部分组成。
5. 烟尘烟气监测仪器应具备______、______、______等特点。
6. 在CEMS系统中，氧含量监测通常采用______传感器。
三、判断题7. CEMS系统能够实时监测排放源排放的污染物，但不能进行远程传输和数据分析。
（）8. 在CEMS系统中，烟气湿度对监测结果有较大影响，需要进行实时校正。
（）9. CEMS系统中的颗粒物监测仪器需要定期进行校准，以确保监测数据的准确性。
（）四、简答题10. 简述CEMS系统的主要功能。
答案：CEMS系统的主要功能包括：（1）实时监测排放源排放的污染物，如二氧化硫、氮氧化物、颗粒物等；（2）对监测数据进行实时处理和分析，生成排放报告；（3）对排放源进行自动控制，确保污染物排放浓度不超过国家标准；（4）实现远程数据传输，便于环保部门对排放源进行监管。
11. 简述CEMS系统中颗粒物监测的原理。
答案：CEMS系统中颗粒物监测通常采用光散射法。
其原理是利用颗粒物对光的散射作用，通过测量散射光强度来确定颗粒物的浓度。
具体步骤如下：（1）将待测气体通过采样探头引入检测器；（2）检测器中的光源发出一束光线，照射到颗粒物上；（3）颗粒物对光线产生散射，散射光强度与颗粒物浓度成正比；（4）通过测量散射光强度，计算出颗粒物的浓度。
cems原理
cems原理CEMS原理。
CEMS（连续排放监测系统）是一种用于监测工业废气排放的系统，它可以实时监测废气中的各种污染物的浓度，并通过数据分析和处理，提供准确的排放数据。
CEMS系统的原理是基于一系列物理、化学和工程学原理，下面将对CEMS系统的原理进行详细介绍。
首先，CEMS系统的原理基于废气中污染物的浓度测量。
废气中的污染物通常包括二氧化硫、氮氧化物、颗粒物等，这些污染物的浓度对环境和人体健康都有一定的影响。
因此，CEMS系统通过各种传感器和探测器对这些污染物的浓度进行实时监测，确保排放达标。
其次，CEMS系统的原理还涉及数据采集和处理。
监测到的废气数据需要经过采集、传输和处理，最终转化为可供分析和监测的数据。
这一过程涉及到数据采集设备、传感器、数据传输通道等多个环节，需要确保数据的准确性和可靠性。
此外，CEMS系统的原理还包括数据分析和报告。
监测到的废气数据需要进行实时分析，比如计算排放浓度、排放量等参数，并生成相应的监测报告。
这些报告可以为环保部门、企业管理者提供重要的参考依据，帮助他们进行环保管理和决策。
最后，CEMS系统的原理还包括设备维护和校准。
监测设备需要定期进行维护和校准，以确保其监测数据的准确性和可靠性。
这涉及到设备的清洁、标定、维修等工作，需要有专业的技术人员进行操作。
综上所述，CEMS系统的原理涉及废气污染物浓度的监测、数据采集和处理、数据分析和报告、设备维护和校准等多个方面。
通过这些原理的应用，CEMS系统可以实现对工业废气排放的准确监测和管理，对环境保护和人体健康具有重要意义。
烟尘烟气连续自动监测系统
皮托管差压法 热传感系统 超声波流速检测仪
直接测量：电容式传感器 干湿氧法
气态污染物连续监测的对象主要为二氧化硫、氮 氧化物、氯化氢、硫化氢等有害气体和一氧化碳、 二氧化碳等燃烧物，主要对其进行排放浓度和排放 量的计算，同时监测氧含量。
连续监测的采样方式
前处理方式 完全抽取采样 后处理方式 抽取采样法
直接抽取系统是直接从烟道或管道抽气、滤除颗粒物，
将烟气送入分析仪的系统。依据配套的烟气处理系统的区别，
该系统可分为三种类型：
I. II. III.
“热—湿”系统； 在探头后装有“冷凝—干燥”系统； 在分析仪前装有“冷凝—干燥”系统
烟气中气体成分复杂，含水量高，有些成分如HCl、NH3极易 被吸附，测量难度很大，例如垃圾焚烧排放。
处理位置可在探头后面或分析仪器柜前面。采样后直
接在探头后处理的方式称为前处理方式，采样后将样气输
送到分析仪器柜前处理的方式称为后处理方式。
测量结果为干烟气计量
样气采样后经过除尘、除湿处理，输送过程中可避免水冷 凝造成的有关问题。 无需加热采样管 系统相对简单，组件易于改进和更换。 探头部分比较复杂，不利于检修。
类型1 恒功率电热带： 恒功率电热带是将两根相互平行的镀镍铜绞线外缠绕铬 合金电热丝，每隔一固定距离即将电热丝与导线焊接，形成
一连续并联的电阻。
通过改变加热功率调节加热温度。
类型2 自控温电伴热带： 采用PTC材料进行加热技术 PTC效应：电阻正温度系数效应 (Positive Temperature Coefficient)，特指材料电阻随温度升高而增大，并在某一温区 急剧增大的特性。具有PTC效应的材料称为PTC材料。 加热时，PTC材料的电阻随之增加，当PTC达到转化温度
烟尘烟气连续自动监测系统(CEMS)5
烟尘烟气连续自动监测系统运行管理培训教材
5.1 烟气氧含量
为什么测定? 在燃烧期间，由于使用了过量的空气导致燃煤锅 炉和废弃物焚化炉烟气中出现氧(O2)。国家要求 污染物的排放浓度应为折算浓度，因此必须准确 测量烟气中的含氧量。 烟气CEMS中常用的测定方法? 1、氧化锆分析仪(in-situ式和抽取式) 2、顺磁/热磁氧分析仪 3、电化学法氧分析仪。
热传感技术能够测量低至0.05m/s的气体流速。测量流速范围通常 为(标准状况下) 0.5~150m/s 。
24
烟尘烟气连续自动监测系统运行管理培训教材
烟气流速测定
5.2.5 靶或流量计法 原理 在烟道或管道中垂直于烟气方向上安装一个圆形的靶，烟气经过时由于受阻必然要冲 击圆盘形的靶，靶上所受的作用力，通过力矩转换方式测出靶上所受动压，便能够求
12
烟尘烟气连续自动监测系统运行管理培训教材
烟气氧含量
5.1.3电化学氧舍量监测仪 测量原理
原电池式传感器由两个金属电极、电解质、扩散透气膜 和外壳组成，两个金属电极中Ag为工作电极，Pb为对电 极。传感器工作时O2通过扩散透气膜进入传感器，在工 作电极上发生电化学反应。传感器输出电流与O2气体浓 度成正比关系，测量此电流即可定量O2。
22 气速。
烟尘烟气连续自动监测系统运行管理培训教材
烟气流速测定
5.2.4 热平衡法 热传感法有两个传感器：一个加热，一个不加热。不加热的传感器为温度传 感器。速度与温度传感器与电桥连接，当流动的烟气使加热传感器冷却时， 增加通过加热传感器的电流以保持温差的恒定。增加的电流(和产生的电 压 信号)相当于加热传感器的热损失。热传感仪产生的输出信号与气体的质量流 量成正比。 输出信号=f(热的损失)=f(Tv-Ts)=ρvsAS
烟气监测系统(CEMS介绍)
标定时间可以在控制柜前面板上设置
流量计和针形阀（流量控制在 0.2-1.5 l/min）
单元控制器（控制反吹单元）和采样切换控制器（一拖二系统控制采样切换） 机柜的防护等级：室内机柜；工作温度：5-35 C
s
Process Analytics, A&D, Siemens Ltd, China
CEMS（Continuous Emissions Monitoring System）
仪表风压力：4-7 kg 反吹形式：脉冲方式； 一次反吹时间：2分钟（可调）；
电源接口：PG13.5 气源接口：1/4"
s
Process Analytics, A&D, Siemens Ltd, China
CEMS（Continuous Emissions Monitoring System）
采样探头
管线接口： 4 mm 采样管线外径：约 50mm
控制温度为 140-160 C（PTFE）
管线安装时，要尽量避免死弯和 U 形弯（不小于500mm）
s
Process Analytics, A&D, Siemens Ltd, China
CEMS（Continuous Emissions Monitoring System）
EXTRACTIVE -- 从烟囱上取样，将样气伴热后，送至地面便于操作的控
制系统柜。
DILUTION
-- 从烟囱上取样，用高纯度的稀释气将样气按一定比例稀 释后，送至地面便于操作的控制系统柜。
注：将样气伴热或者稀释的目的，都是为了防止样气在传输过程中，出 现水汽冷凝，造成采样管线堵塞，影响测量结果。
采样探头长度：1500mm（采样点距烟道内壁不小于 1m 或者 1/3 的
