2019年人教版九年级物理全册第十九章生活用电综合测试题有答案
人教版九年级物理全册第十九章生活用电综合测试题
1．对人体来说，安全电压一般不高于____V。
在家庭电路中，通常用_________判断火线和零线，用___________测量电路消耗的电能。
2．小乐家的洗衣机在使用时，接触到金属门柄会“麻手”。
可解决的办法是给洗衣机电路____________(填“增接零线”“加接地线”或“增接熔丝”)。
3．(小军姐弟俩为妈妈庆祝母亲节，他们已用电饭锅做饭、电磁炉蒸鱼、开着油烟机炒菜，刚启动烤箱烤鸡时，家里的空气开关“跳闸”了，原因可能是__________________；小军暂不使用烤箱，在手湿的情况下重新合上空气开关(继续炒菜)，这个做法________(填“符合”或“不符合”)安全用电原则。
4．雷电是一种强烈的放电现象，高大建筑物的顶端都装有________米预防雷击，人体被淋湿后，人体的电阻将_______，安全电压将______。
(后两空填“变大”“变小”或“不变”) 5．如图所示中有关家庭电路的连接完全正确的是( )
6．家庭经常用到的三孔插座和三脚插头，如图所示，下面几种接法正确的是( )
A．1孔接地，1脚接用电器外壳 B．2孔接地，2脚接用电器外壳
C．3孔接地，3脚接用电器外壳 D．不论哪孔接地，哪脚接用电器外壳都可以
7．下列现象不会引起家庭电路发生火灾的是( )
A．用电器总功率过大 B．短路
C．开关内两根线相碰 D．线路连接处接触不良
8．下列做法不符合安全用电原则的是( )
A．控制灯的开关要接在零线上 B．要换电灯前要先断开电源开关
C．洗衣机的金属外壳要接地线 D．绝缘层破损的导线及时更换
9．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。
图中虚线框1和2应连
入开关和电灯，则开关应装在____方框中。
安装完毕后，闭合开关，电灯不亮，用试电笔分别测试a、b、c点时，试电笔的氖管都发光，则电路的故障为____________。
10．如图所示为家庭中常用的电热水壶，下表列出了其部分技术参数，该电热水壶正常工作时的电流是_______A。
请你从安全用电的角度，对电热水壶的使用提出一条合理建议：______________________________________________。
11．某同学家电能表上标有“220 V 3 A”字样，他家最多能让____盏“220 V 110 W”的电灯同时正常发光；若一台“220 V 110 W”电冰箱和一台“220 V 66 W”电视机同时正常工作，干路中电流为____A；若电冰箱平均每天工作12小时，1个月按30天计算，每月它用电_______度。
12．关于家庭电路及安全用电，下列说法中正确的是( )
A．试电笔是用来测试物体是带正电还是带负电的
B．家庭电路中，控制各个灯具的开关都应安装在火线上
C．低于220 V的电压对人体都是安全的
D．只有当人体接触带电体时，才可能发生触电事故
13．随着人们生活水平的逐步提高，家用电器的不断增多，安全用电尤为重要。
关于家庭用
电，下列说法正确的是( )
A ．空气开关跳闸后，重新闭合开关就可以了
B ．只要不超过保险丝的熔断电流，可以把众多的大功率用电器同时插在同一插座上使用
C ．电路中电流过大的原因之一是使用的用电器总功率过大
D ．使用超大功率用电器时，只需换上足够粗的保险丝即可 14．小王家的空气开关发生了跳闸，则一定是电路中( )
A ．发生了短路
B ．用电器总功率过大
C ．电压大于220 V
D ．总电流过大
15．在家庭电路中常常发生：在台灯插入插座后，闭合台灯开关，室内其他电灯熄灭，保险丝熔断；有时在台灯开关断开的情况下，把台灯插头插入插座后，室内其他电灯熄灭，保险丝熔断。
引起这两种故障的最大可能是( )
A ．前者是插座短路，后者是灯泡短路
B ．前者是灯泡短路，后者是插头短路
C ．两者都是插座短路
D ．两者都是插头短路
16．一个电工站在一条干燥的木凳上检查照明电路，从安全用电的角度来考虑他的操作，下列说法中正确的是( )
A ．即使他一只手握住火线，同时另一只手握住零线，也不会触电
B ．只要他用一只手握住火线，就会立即触电
C ．即使他一只手接触零线也会触电
D ．只要他用一只手，跟任何哪一根线接触，都不会触电
17．如图是新安装的照明电路，已知两个灯泡并联，灯泡的灯头接线存在一处故障，小刚学电工的检修方法，在保险丝处接入一个“220 V 40 W ”的灯泡，当只闭合S 、S 1时，L 0和L 1都呈暗红色；当只闭合S 、S 2时，L 0正常发光，L 2不发光，由此可以确定( )
A ．L 1灯头断路
B ．L 1灯头短路
C ．L 2灯头短路
D ．L 2灯头断路 18．某家庭电路的组成如图所示，下列说法中正确的是( )
A．图中的三个插座是串联的
B．控制灯泡的开关要接在零线与灯泡之间
C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路
D．有金属外壳的家用电器必须使用三孔插座，以确保安全
19．图甲是家庭电路中带有控制开关的三孔插座，请在图乙中将其正确地连接在电路中。
20．如图所示，是部分家庭电路的示意图，请将各电器件正确连入电路中。
21．现代家庭中家用电器日益增多，安全用电是一个十分突出的问题。
下表提供了一组人体电阻数据。
如图所示，用电器R接在电压为220 V的电源上时，阻值是44 Ω，电路中还有额定电流为10 A的保险丝，则：
(1)保险丝是由_______大，________低的铅锑合金制成。
(2)只有用电器R接入电路时，通过保险丝的电流为多少？
(3)一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是多少？并分析为什么保险丝不能救人命。
(上表电阻数据仅适用于此人，如通过人体的电流超过20～25 mA，手指感觉剧痛，迅速麻痹，不能自动摆脱电源)
答案:
1. 36 试电笔电能表
2. 加接地线
3. 用电器的总功率过大不符合
4. 避雷针变小变小
5---8 BACA
9. 2 零线断路
10. 4.55 不用湿手触摸电热水壶的开关
11. 6 0.8 39.6
12----18 BCDBD CD
19.
20.
21. (1) 电阻熔点
(2)通过保险丝的电流I＝U
R
＝
220 V
44 Ω
＝5 A
(3)通过人体的电流I人＝U
R
人
＝
220 V
8 800 Ω
＝0.025 A，大于材料中规定的人体摆脱带电体的电
流，而此时通过保险丝的电流I′＝I＋I人＝5 A＋0.025 A＝5.025 A＜10 A，保险丝不会熔断，所以保险丝不能救人命。
人教版九年级物理 全册 第十九章 生活用电 单元综合测试(含答案)
第十九章生活用电单元综合测试题（含答案）一．选择题（4*10=40分）1. 家庭电路的室内电路从进户线开始,正确的顺序是( )A. 电能表→保险装置→总开关→用电器B. 电能表→总开关→保险装置→用电器C. 总开关→电能表→保险装置→用电器D. 总开关→保险装置→电能表→用电器2.把8 W的台灯插头插入家庭电路的插座，室内的电灯立即全部熄灭，原因可能是( )A．台灯功率太大，保险丝熔断 B．台灯插头内有短路现象C．插座中有断路现象 D．台灯插头内有断路现象3.下列关于生活用电常识的认识中,符合要求的是()A.使用试电笔时,手指不能碰到笔尾的金属帽,以免触电B.三脚插头的用电器也可插入两孔插座C.家庭电路中开关接在火线或零线上都可以D.输电线进户后应先接电能表4.在家庭电路中,闭合某一用电器开关,发现原来亮着的灯光先变暗,然后熄灭.经检查发现保险丝熔断了.产生这一故障的原因是( )A. 开关接触不良B. 灯座中两个接线柱松动了C. 灯泡的灯丝断了D. 电路中用电器的总功率过大5.下面有关用电安全的做法错误的是 ( )A．避免同时使用过多的大功率用电器B．用铁丝替代保险丝以节省成本C．空气开关跳闸后先检查电路，确定电路没有问题再复位D．购买金属外壳的电器尽量选用三脚插头的6.关于保险丝,下列说法正确的是()A.电路里装了保险丝,就能起保险作用B.选用额定电流越小的保险丝,就越能起保险作用C.只有用适当规格的保险丝,才能既不妨碍供电,又能起到保险的作用D.保险丝熔断后,可以用同样粗细的铜丝代替使用7.对于家庭电路中的漏电保护器和空气开关的作用,以下说法错误的是( )A. 发生如图甲触电时,漏电保护器不起作用B. 发生如图乙触电时,漏电保护器不起作用C. 发生如图所示的两种触电时,空气开关都会断开电路D. 当电路发生短路时,空气开关会自动切断电路8.下列做法中符合安全用电原则的是 ( )A．家庭电路中可用钢丝来替换保险丝 B．用电器的金属外壳不用接地线C．发现有人触电后，要立即切断电源 D．在高压输电线下钓鱼9.右图中一只小鸟落在11万伏的高压输电线上,虽然通电的高压线是裸露的电线,但小鸟仍安然无恙,这是因为()A.鸟有耐高压的天性B.鸟爪是干燥的,鸟的身体不导电C.鸟两爪间的电压几乎为零D.鸟体电阻极大,所以无电流通过小鸟10.小明、小红学习了电学的知识后，有了以下对话，其中正确的有( )A．小明：家里的电灯开关应接在零线和灯泡之间B．小红：发现有人触电要立即切断电源C．小明：把三脚插头最上面一个脚弄断后，插入两孔插座一样能安全地使用D．小红：用试电笔检测电路时，只有站在干燥的木凳上才能避免触电二．填空题（4*5=20分）11.某试电笔中有一个阻值为1 100 kΩ的高值电阻,这个电阻与发光氖管是联连接的;用它测家庭电路的火线时,氖管发光,这时通过人体的电流约为mA.12.大量事实表明，只有的电压才是安全的。
人教版九年级物理全一册第十九章生活用电单元综合测试题(含答案)
第十九章生活用电单元综合测试题（含答案）一．选择题（4*10=40分）1.关于家庭电路中电器安装的说法错误的是( )A. 开关应接在火线上B. 螺丝口灯泡的螺旋套一定要接在零线上C. 开关应和灯泡并联D. 保险盒应接在火线上2.某家庭电路的部分情况如图所示，下列说法正确的是 ( )A．进户线分为火线和地线B．电能表的标定电流为20 AC．空气开关有保险丝的功能D．电能表与空气开关是并联的3.下列关于家庭电路的说法正确的是()A.家庭电路中各用电器都是串联在电路中的B.发现触电事故时,应首先切断电源再想办法C.控制用电器的开关应接在该用电器和零线之间D.当干路中电流过大时,漏电保护器就会自动切断电路4.某家庭电路的部分电路如图所示,其中甲、乙两处分别装用电器和开关。
对此电路,下列说法正确的是( )A. 火线上的保险丝应该改装到零线上B. 甲处应装用电器,乙处应装开关C. 当用电器功率增大时,通过保险丝的电流就增大D. 当保险丝熔断后,可以用铜丝代替5.某家庭电路中的保险丝熔断后，换上新的保险丝又立即熔断，则下列因素中不可能造成故障的是 ( )A．电路中某处发生断路 B．电路中某处发生短路C．电路中的用电器总功率过大 D．保险丝的额定电流过小6.家庭电路中有时出现这样的现象,原来各用电器都在正常工作,当把手机充电器的插头插入插座时,家中所有的用电器都停止了工作,其原因可能是()A.这个插座的火线和零线原来就相接触形成了短路B.插头插入这个插座时,导致火线和零线相接触形成了短路C.插头与这个插座接触不良形成了断路D.同时工作的用电器过多,导致干路电流过大,保险开关跳闸7.下列关于安全用电的说法中正确的是()A. 有金属外壳的家用电器一般都使用两脚插头B. 使用试电笔时,手必须接触笔尾的金属体C. 照明电路中开关接在火线或零线上都可以D. 增加大功率的用电器时,只需换上足够粗的保险丝即可8.如图所示，以下操作不会发生触电事故的是 ( )A．甲站在绝缘凳上同时接触火线和零线B．乙站在绝缘凳上仅接触火线C．丙站在地上仅接触火线D．丁站在地上同时接触火线和零线9.下列做法不符合安全用电原则的是()A.遇到有人触电,先切断电源B.将洗衣机的金属外壳接地C.及时更换破损的导线D.用湿手插拔用电器插头10.下列防止发生事故或处理事故的措施正确的是()A.发现高压线断头落地时,应立即将它捡起B.当电器设备失火时,应选用泡沫灭火器C.家庭电路中的熔丝熔断时,可换用不易熔断的铜丝或铁丝D.若家中使用燃料天然气,燃气报警器应安装在燃气灶的上方二．填空题（4*5=20分）11. 家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是联;用测电笔来辨别家庭电路的火线和零线时,手必须接触,当笔尖接触导线时,若氖管发光,则该导线是线。
人教版物理九年级全一册第十九章 生活用电 全章练习题含答案
人教版物理九年级全一册第十九章生活用电全章练习题1. 电工站在干燥的椅子上检修电路，下列情况中肯定不安全的是( ) A．一手接触到火线B．两只手都接触到火线C．一只手接触零线，另一只手接触到水泥墙壁D．一只手接触火线，另一只手接触到水泥墙壁2. 家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当把一个手机充电器的插头插入插座时，家里所有的用电器都停止了工作。
其原因可能是( )A. 插头插入这个插座时，导致火线和零线相接触形成了短路B. 插头与这个插座接触不良形成了断路C. 这个插座的火线和零线原来就相接触形成了短路D. 同时工作的用电器过多，导致干路电流过大，保险开关跳闸3. 下图是某同学画的一间房子安装电灯和插座的电路图，图中画错了的是( )A．S1 B．甲 C．S2 D．乙4. 对生活用电常识的认识，以下说法正确的是( )A. 可以用湿手拔插头B. 发生触电事故时应先切断电源C. 空气开关“跳闸”一定是用电器发生了短路D. 使用试电笔时，手不能接触笔尾金属体5. 下列符合安全用电的做法是( )A. 将电风扇三线插头最长的脚折弯后，插在两孔插座上使用B. 将开关接在家庭电路的零线上C. 家庭电路出现故障，断电后进行检修D. 拔插头时用手直接拽插头上的电线6. “注意安全，珍惜生命”是大家的共同心愿。
下列一些做法符合安全用电的是( )7. 如图所示是某同学设计的家庭电路，电灯开关已断开．下列说法正确的是( )A．开关和三孔插座的连接都是错误的 B．试电笔接触M点，氖管不发光C．灯泡和两孔插座是串联的 D．试电笔插入两孔插座的左孔，氖管发光8. 关于安全用电，下列说法正确的是( )A. 保险丝熔断后，可以用铜丝代替B. 发现有人触电，直接用手把他拉开C. 有金属外壳的用电器，其外壳要接地D. 家庭电路中，开关连接火线或零线都可以9. 图中有关家庭电路的连接完全正确的是( )10. 小明家的电路简化后如图所示，观察该电路，下列说法中正确的是( )A．开关和电灯是并联的 B．电灯、电视和台灯是并联的C．各个小彩灯之间是并联的 D．插座中的火线和零线是连通的11. 我国家庭电路的电压是____________。
2019-2020年人教版九年级物理第十九章生活用电测试题含答案
第十九章《生活用电》单元测试题一、单选题(共15小题)1.下图是某同学画的一间房子安装电灯和插座的电路图，图中画错了的是( )A．S1B．甲C．S2D．乙2.如图所示是某同学设计的家庭电路，电灯开关已断开．下列说法正确的是( )A．灯泡和两孔插座是串联的B．试电笔接触M点，氖管不发光C．开关和三孔插座的连接都是错误的D．试电笔插入两孔插座的左孔，氖管发光3.电工站在干燥的椅子上检修电路，下列情况中肯定不安全的是( )A．一手接触到火线B．两只手都接触到火线C．一只手接触火线，另一只手接触到水泥墙壁D．一只手接触零线，另一只手接触到水泥墙壁4.制成家用保险丝的材料是( )A．电阻率较大而熔点较高的铅锑合金B．电阻率较大而熔点较低的铅锑合金C．电阻率较小而熔点较高的铅锑合金D．电阻率较小而熔点较低的铅锑合金5.如图所示的实验操作上正确的是( )A．B．C．D．6.物理学中有许多重要的数据，很有必要记住它们．下列物理数据记忆错误的是( )A．光在真空中的传播速度是3×108m/sB．我国家庭电路电压是220 VC．水的密度是1.0×103kg/m3D． 1标准大气压等于76 mm水银柱产生的压强7.某同学想设计一个家庭厨房电路，现在有 2 000 W的电磁炉一个，800 W的微波炉一个，800 W 的电饭锅一个，100 W的抽油烟机一台，10 W的节能灯四盏，设计的导线横截面积合理．现给整个厨房电路配一个独立的空气开关，下列哪个规格的空气开关较合理( )A． 16 AB． 20 AC． 32 AD． 40 A8.我校某办公室总共有60 W的电灯4盏，40 W电灯2盏，它的进户线上应该选用额定电流为多大的保险丝比较合适( )A． 3 AB． 1.1 AC． 1.4 AD． 1.8 A9.某同学想设计一个家庭厨房电路，现在有 2 000 W的电磁炉一个，800 W的微波炉一个，800 W的电饭锅一个，100 W的抽油烟机一台，10 W的节能灯四盏，设计的导线横截面积合理．现给整个厨房电路配一个独立的空气开关，下列哪个规格的空气开关较合理( )A． 16 AB． 20 AC． 32 AD． 40 A10.下列说法中，正确的是( )A．为了安全，家庭电路中的熔丝越细越好B．用户增加了大功率用电器后，一定要换用较粗的熔丝C．电路上的电压越高，使用的熔丝要越粗D．绝不允许用铜丝来代替家庭电路中的熔丝11.小明家的电路简化后如图所示，观察该电路，下列说法中正确的是( )A．开关和电灯是并联的B．电灯、电视和台灯是并联的C．各个小彩灯之间是并联的D．插座中的火线和零线是连通的12.下列关于生活用电常识的认识中，不正确的是( )A．发生触电事故时，人体一定直接或间接接触了火线B．在走廊和楼道使用声光控开关可以节约用电C．家中的空气开关跳闸一定是因为发生了短路D．少用家用电器的待机功能是一种良好的习惯13.在家庭电路中若发生以下三种情况：①灯座里的两个线头相碰②开关里的两线头相碰③两孔插座中的两线头相碰，其中会引起电路中熔丝熔断的是( )A．①②B．①③C．②③D．①②③14.小明、小红学习了电学的知识后，有了以下对话，其中正确的有( )A．小明：家里的电灯开关应接在零线和灯泡之间B．小红：发现有人触电要立即切断电源C．小明：把三脚插头最上面一个脚弄断后，插入两孔插座一样能安全地使用D．小红：用试电笔检测电路时，只有站在干燥的木凳上才能避免触电15.发现有人触电，应先( )A．报警或喊人B．迅速扶起，并送往医院C．找电工或专业人员抢救D．想办法切断电源二、填空题(共3小题)16.“漏电保护器”的作用是____________________．17.在日常用电中，需要特别警惕本来不该带电的物体__________，本来绝缘的物体________，因此应该注意：防止绝缘部分________，避免电线跟其他金属物体________．18.(1)闭合开关S，电灯L发光，人拿测电笔测试A点时，由于A点与零线相连，所以A点与大地之间的电压为0 V，故通过人体的电流为0 mA，测电笔的氖管也不会发光；(2)若此时将零线保险丝拔掉，人拿测电笔试A点时，电流会经人体、测电笔流向大地，所以测电笔的氖管发光，如果此时人体触碰A点，人体不安全．三、实验题(共1小题)19.认识短路的危害设计实验目的：认识短路的危害器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、导线、电流表(演示电流表，0～5 A档)进行实验(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断B．电流表的指针无示数，保险丝不会熔断C．电流表读数稳定不变，灯泡正常发光D．电流表读数稳定不变，灯泡不亮分析论证B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．四、简答题(共3小题)20.目前新建的家庭电路中普遍采用空气开关取代过去的保险丝，使用起来非常方便，从工作原理看，二者有什么区别？21.据报道：有许多重大火灾都是因输电线老化，绝缘性能降低出现短路所造成的，教训十分深刻．(1)请你分析因电线短路而产生火灾的原因．(2)请你就电线老化发生火灾的问题，向用户提出一个合理的建议．22.电给我们的生活带来便利，不正确使用却带来危害．请你写出两个生活中安全用电的实例．五、计算题(共2小题)23.炎炎夏日即将来临，明明家新购置了一台1 kW的空调．已知他家原有用电器的总功率是1 020W，电能表上标有“220 V 10 A”的字样．请你通过计算说明：(1)使用这台空调时，通过它的电流是多少？(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？24.在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究．如图供电电源的电压始终是220 V，当用户的总功率是8.6KW时，用户实际得到的电压是215 V．试求：(1)此时，标有“220 V 100 W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？(2)当用户的总功率是8.6 KW时，通过输电线的电流是多少？输电线的电阻是多少？在 3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)答案解析1.【答案】A【解析】根据上面的分析对照，可以判断S1开关接错，当断开开关时，火线和灯泡还相连，接触灯泡，人会接触火线，容易发生触电事故．2.【答案】C【解析】A、灯泡和两孔插座是互不影响的，所以是并联的，故A错误；B、M点通过灯泡与火线连接，所以试电笔接触M点，氖管发光，故B错误；C、据图可知，开关接到了零线和用电器之间；三孔插座的左孔接的是地线，故均错误，故C说法正确；D、两孔插座的左孔是零线，所以试电笔插入两孔插座的左孔氖管不发光，故D错误；3.【答案】C【解析】A、电工站在干燥的椅子上一手接触到火线，电流无法形成回路，不会造成触电，故不合题意；B、电工站在干燥的椅子上两只手都接触到火线，电流无法形成回路，不会造成触电，故不合题意；C、一只手接触火线，另一只手接触到水泥墙壁，在火线、人体、大地之间形成回路，会造成触电，是不安全的，符合题意；D、一只手接触零线，另一只手接触到水泥墙壁，没有电流流过人体，不会造成触电，故不合题意．4.【答案】B【解析】保险丝的作用是在电流异常升高到一定的高度的时候，自身熔断切断电路，从而起到保护电路安全运行的作用，因此保险丝需要用电阻率大、熔点低的材料制作，故选项B符合题意，选项ACD不符合题意．5.【答案】A【解析】A、用测电笔来鉴别火线与零线．使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能在接触火线时氖管发光，接触零线时氖管不发光．B、熄灭酒精灯的方法是用灯帽盖灭，不能用嘴吹灭，故B错；C、托盘天平称量物质时要左物右码，故C错；D、测量液体温度的时候，温度计的玻璃泡不能接触到容器的底和侧壁，故D错误；6.【答案】D【解析】A、光是一种电磁波，光在真空中的传播速度是3×108m/s.不符合题意．B、我国家庭电路电压是220 V．不符合题意．C、水的密度是1.0×103kg/m3.不符合题意．D、标准大气压等于76 cm水银柱产生的压强．符合题意．7.【答案】B【解析】家庭所有用电器的总功率P总＝2 000 W＋800 W＋800 W＋100 W＋10 W×4＝4 100 W；由公式P＝UI得，这些用电器同时工作时，电路中的电流：I＝＝≈18.6 A，所选择空气开关允许的最大电流应略大于这一数值，且不宜太大，故只有B选项的20 A最合适．8.【答案】D【解析】各用电器总功率P＝60 W×4＋40 W×2＝320 W我校照明电路中的最大正常工作电流I＝＝＝1.45 A，找出电流稍大于1.45 A的保险丝．9.【答案】B【解析】家庭所有用电器的总功率P总＝2 000 W＋800 W＋800 W＋100 W＋10 W×4＝4 100 W；由公式P＝UI得，这些用电器同时工作时，电路中的电流：I＝＝≈18.6 A，所选择空气开关允许的最大电流应略大于这一数值，且不宜太大，故只有B选项的20 A最合适．10.【答案】D【解析】当电路中有过大电流通过时，保险丝发热温度快速升高到熔点自动熔化，切断电路；选用保险丝的标准：规格适合的保险丝；同样长度的情况下，比较细的保险丝电阻大，易熔断，使电路中电器不能正常工作；比较粗的电阻丝电阻小，不易熔断，起不到保护电路的作用，故AB 错误；要根据电路的需要(允许通过的最大电流)选择规则适合的保险丝，与电压无关，故C错误；铜丝的电阻率小、熔点高，代替保险丝不能熔断，起不到保险作用，故D正确．11.【答案】B【解析】A、开关控制灯泡时，开关与灯泡串联连接，故A错误；B、家庭电路中各用电器并联连接，因此灯、电视和台灯是并联的，故B正确；C、根据图示可知，各个小彩灯顺次连接，因此各个小彩灯之间是串联连接，故C错误；D、如果插座中的火线和零线连通，那么将形成电源短路，故插座中的火线和零线不连通，故D错误．12.【答案】C【解析】A、发生触电事故时，人体一定直接或间接接触了火线．A正确．B、在走廊和楼道使用声光控开关可以节约用电．B正确．C、家中的空气开关跳闸原因可能是发生了短路，也可能是用电器的总功率过大．C不正确．D、少用家用电器的待机功能是一种良好的习惯．D正确．13.【答案】B【解析】①灯座里的两个线头相碰，火线和零线直接接触，造成短路，电路电流过大，会引起保险丝熔断；②开关里两线头相碰，开关闭合，电路接通，用电器正常工作，不会引起保险丝熔断．③两孔插座中的两线头相碰，火线和零线直接接触，造成短路，电路电流过大，会引起保险丝熔断．14.【答案】B【解析】A、家里的电灯开关应接在火线和灯泡之间更安全．此选项错误；B、发现有人触电要立即切断电源．此选项正确；C、把三脚插头最上面一个脚弄断后，插入两孔插座使用，当金属外壳的用电器漏电时，容易发生触电事故．此选项错误；D、用试电笔检测电路时，只要用手接触笔尾金属体，不接触笔尖金属体，站在地上使用也是安全的．此选项错误．15.【答案】D【解析】一旦发生触电事故，应立即断开电源开关，或用绝缘体将电线挑开，使触电者与电源脱离，并进行现场抢救．16.【答案】电流对人体造成伤害时，自动切断电路，对人起保护作用【解析】如果站在地上的人不小心接触了火线，电流经过人体流入大地，漏电保护器会迅速切断电流，对人身起到保护作用．17.【答案】带了电导了电破损接触【解析】在日常用电中，需要特别警惕本来不该带电的物体带了电，本来绝缘的物体导了电，因此应该注意：防止绝缘部分破损，避免电线跟其他金属物体接触．18.【答案】不发发不安全【解析】19.【答案】(2)发光有(3)A很大相同正热【解析】解：进行实验(2)当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数．(3)断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光．故只有A符合题意；分析论证当B、D间接入铜丝时，灯泡被短路．根据欧姆定律I＝可知，闭合开关的瞬间，线路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P＝I2R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应．故答案为：20.【答案】保险丝是利用电流的热效应空气开关是利用电流的磁效应【解析】在家庭电路中安装一个当电路中的电流过大时，能起到自动断开电路，保护电路的装置，保险丝或空气开关就能起到这个作用；即：当电路中的电流过大时，保险丝(或空气开关)自动熔断(断开)，保护电路．保险丝是靠电流通过时产生的电热来加热，达到自动熔断的目的，是利用电流的热效应．空气开关是利用电流的磁效应，将开关上的闸刀吸引，而断开电路的．21.【答案】答：(1)当电线发生短路时，电路的总电阻很小，电流很大，由焦耳定律可知，短时间内会产生很多热量，使电线的温度急剧上升，引燃附近易燃物品．(2)例：及时更换老化的电线．在电线附近不要堆放易燃物品．【解析】根据欧姆定律可知，当发生短路时，电路中电流会很大；根据焦耳定律可知，当电路中电流很大时，导体产生的热量会更多．22.【答案】答：(1)雷雨天气不能在大树下避雨，因为树比较高，而且树上带有水，树木就成了导体，容易将雷电引下来，人在树下避雨就可能会触电．(2)将家用电器的金属外壳与大地连接起来，可以防止用电器漏电，避免发生触电事故．【解析】根据安全用电的原则：不接触低压带电体；不靠近高压带电体．结合生活实际列举实例．23.【答案】解：(1)由P＝UI可得，使用这台空调时通过的电流：I1＝＝≈4.55 A；(2)电能表允许家用电器同时工作的最大功率P＝UI＝220 V×10 A＝2 200 W，因P＞P1＋P2＝1×103W＋1 020 W＝2 020 W，所有，明明家的电路允许安装这样一台空调．答：(1)使用这台空调时，通过它的电流是4.55 A；(2)从安全用电的角度考虑，明明家的电路允许安装这样一台空调．【解析】(1)根据P＝UI求出空调使用时通过的电流；(2)由电能表的参数可知正常工作电压和允许通过的最大电流，根据P＝UI求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，然后得出答案．...24.【答案】解：(1)灯泡的电阻为R＝＝＝484 Ω，灯泡的实际功率为P实＝＝＝95.5 W，因为P实＜P额所以灯泡亮度将变暗．(2)通过输电线的电流为I＝＝＝40 A，由于输电线与用户是串联，所以电流相等，输电线两端的电压为U线＝220 V－215 V＝5 V，输电线的电阻为R线＝＝＝0.125 Ω，输电线上消耗的电能为W线＝U线It＝5 V×40 A×3×3 600 s＝2.16×106J.答：灯的实际功率95.5 W，灯泡亮度将变暗；输电线的电流40 A，电阻0.125 Ω，消耗的电能2.16×106J.【解析】(1)已知灯泡的额定电压和额定功率，根据R＝求出灯泡的电阻，再根据P＝求出灯泡的实际功率，根据灯泡的亮暗取决于灯泡的实际功率分析灯泡亮度的变化．(2)根据I＝求出通过输电线的电流，根据串联电路电压特点求出输电线分得的电压，再根据欧姆定律求出输电线的电阻，最后根据W＝UIt求出在3 h内输电线上消耗的电能．...。

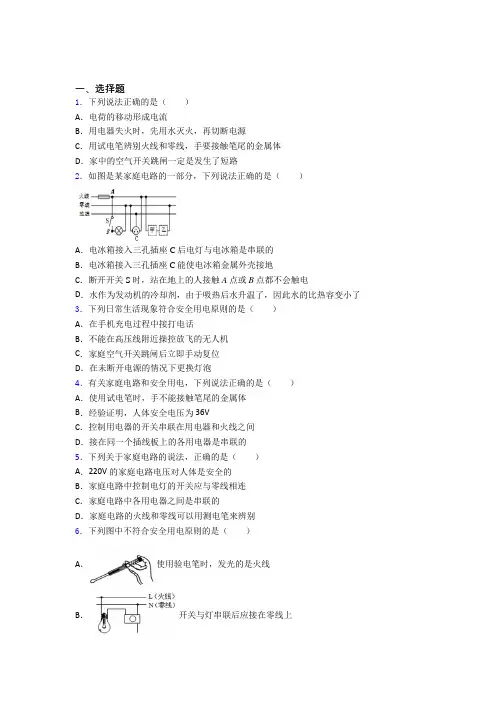

(典型题)初中物理九年级全册第十九章《生活用电》检测卷(答案解析)
