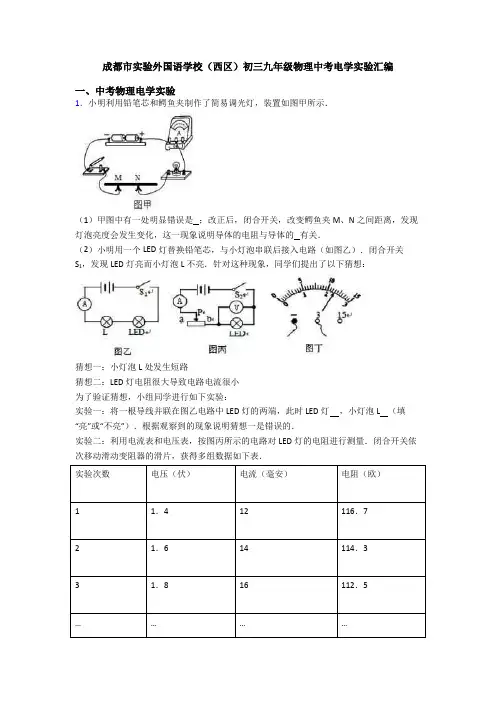

成都市实验外国语学校（西区）初三九年级物理中考电学实验汇编一、中考物理电学实验1．小明利用铅笔芯和鳄鱼夹制作了简易调光灯，装置如图甲所示．（1）甲图中有一处明显错误是；改正后，闭合开关，改变鳄鱼夹M、N之间距离，发现灯泡亮度会发生变化，这一现象说明导体的电阻与导体的有关．（2）小明用一个LED灯替换铅笔芯，与小灯泡串联后接入电路（如图乙）．闭合开关S1，发现LED灯亮而小灯泡L不亮．针对这种现象，同学们提出了以下猜想：猜想一：小灯泡L处发生短路猜想二：LED灯电阻很大导致电路电流很小为了验证猜想，小组同学进行如下实验：实验一：将一根导线并联在图乙电路中LED灯的两端，此时LED灯，小灯泡L （填“亮”或“不亮”）．根据观察到的现象说明猜想一是错误的．实验二：利用电流表和电压表，按图丙所示的电路对LED灯的电阻进行测量．闭合开关依次移动滑动变阻器的滑片，获得多组数据如下表．实验次数电压（伏）电流（毫安）电阻（欧）11．412116．7 21．614114．3 31．816112．5…………实验二中，某次测量时电压表示数如图丁所示，此时电压表读数为 V，实验时滑动变阻器的滑片逐渐向端移动（填“a”或“b”）．经分析，结果支持猜想二，从而导致小灯泡的实际功率太（填“大”或“小”），不足以支持发光．2．（一）用下图所示的装置探究摩擦力跟接触面粗糙程度的关系。
（1）实验时，用弹簧测力计水平拉动木块，使它沿长木板做运动，根据知识，从而测出木块与长木板之间的滑动摩擦力。
（2）第一次实验中弹簧测力计的示数如图所示为 N，]分析表中数据可以得到的结论是。
实验次数123接触面情况木块和长木板木块和棉布木块和毛巾摩擦力/N1．92．4（3）实验结束后，小丽同学想探究摩擦力是否与接触面的大小有关，她用弹簧测力计测出木块在水平面上的摩擦力，然后将木块沿竖直方向锯掉一半，测得摩擦力的大小也变为原来的一半．她由此得出：当接触面的粗糙程度一定时，接触面越小，摩擦力越小。
2024届四川省成都实验外国语校中考联考物理试卷含解析
2024届四川省成都实验外国语校中考联考物理试卷注意事项：1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。
用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。
将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。
答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。
不按以上要求作答无效。
4．考生必须保证答题卡的整洁。
考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）1．下列说法正确的是A．足球场上，运动员将飞过来的足球用头顶回去，说明力的作用效果与力的大小有关B．滚动轴承里加润滑剂是为了滅小接触面的粗糙程度C．单摆的摆球摆动到最髙点时，如果外力全部消失，摆球将静上D．清扫教室时，飞扬的灰尘是分子在不停的做无规则运动2．下列有关节约能源和信息传递做法或说法正确的是A．频率越高的电磁波在空气中传播速度越大B．核电站利用核裂变释放的核能发电C．节约能源只要提高节能意识就行，与科技进步无关D．因为能量在转化过程中是守恒的，所以能源是取之不尽，用之不竭的3．如图所示，闭合开关S时，小电灯L1、L2都不亮，用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c 两点时，两灯也不亮；接触c、d两点时，两灯都亮．对此，下列判断中可能的是A．灯L1断路B．灯L2断路C．开关S断路D．灯L2短路4．如图所示，小邦在国色天乡玩蹦极，不考虑空气阻力，关于他在下降过程中的能量分析，下列说法正确的是A．弹性绳绷直前，重力势能增大，动能减小B．弹性绳绷直前，重力势能减小，动能不变C．下降到最低点，动能最小，弹性势能最大D．下降到最低点，重力势能最大，弹性势能最大5．如图是某种物质的温度随时间变化的关系图象，该图象描述的过程可能是A．冰的熔化B．蜡的熔化C．海波的凝固D．玻璃的凝固6．下列现象不能．．用流体压强与流速的关系来解释的是A．甲图中，用吸管吸饮料，饮料进入口中B．乙图中，在硬币上方沿着与水平桌面平行的方向吹气，硬币跳过木块C．丙图中，用力沿着纸条上方向前吹气，纸条向上运动D．丁图中，用空心塑料管向两乒乓球中间用力吹气，两球相互靠近7．如图所示，电源电压不变，灯泡L及R0的电阻不变，闭合开关S，滑动变阻器的滑片向右端移动的过程中，各元件均安全工作，下列说法正确的是( )A．电流表的示数变小B．灯泡L的亮度变亮C．电压表示数的变化量与电流表示数的变化量之比变大D．通过R0的电流的变化量大于通过滑动变阻器的电流的变化量二、填空题（本大题7小题，共21分）8．某高铁列车以300千米/时的速度匀速行驶，以地面为参照物，列车是_____的（选填“运动”或“静止”），经过0.5小时列车行驶的路程为_____千米；车轮行驶过后铁轨会发热，这是通过_____的方式使铁轨的内能增大．9．如图所示，物体A 所受重力为100N，当分别沿力F1和F1的方向匀速提起物体A 时，若不计绳重和摩擦，则F1_____F1．若实际提升物体的拉力F1=110N，10s 将A 物体匀速提升4m，则拉力F1 的功率为__________W．若将此滑轮改成动滑轮匀速提升同样的重物，则机械效率将______10．天然气是一种热值高、污染小的清洁能源。
成都市实验外国语学校(西区)物理质量与密度实验中考真题汇编[解析版]
![成都市实验外国语学校(西区)物理质量与密度实验中考真题汇编[解析版]](https://img.taocdn.com/s3/m/dfa7d899e2bd960591c67705.png)
一、初二物理质量与密度实验易错压轴题（难）1．小明和小亮都很喜欢喝绿茶饮料，学完了密度知识后他们分别用不同的方法测量饮料的密度。
(1)小明的实验操作如下：①把天平放在_____上，将_____拨至标尺左端的零刻度线处，并调节_____使天平平衡；②把饮料倒入烧杯中一部分，用天平测出烧杯和饮料的总质量是93.8g；③把烧杯中的一部分饮料倒入量筒中，如图甲所示，饮料的体积是_____cm3；④用天平测出烧杯和剩余饮料的质量，如图乙所示，量筒内饮料质量是_____g，饮料密度是_____kg/m3；(2)小亮用量筒、小试管、水、记号笔测出了饮料的密度，请将实验步骤补充完整：①在量筒中倒入适量的水，将小试管放入量筒中使其竖直漂浮，读出量筒内水面所对的刻度V1；②在试管内倒入适量的水，先用记号笔记录试管内水面的位置，然后将试管放入量筒内的水中使其竖直漂浮，读出量筒内水面所对应的刻度V2；③将试管中的水倒尽，_____，然后将试管放入量筒内的水中使其竖直漂浮，读出量筒内水面所对的刻度V3；④饮料密度的表达式：ρ饮料=_____。
（用已知量和测量量符号来表示，已知水的密度为ρ水）【答案】水平台游码横梁两端的平衡螺母 60 62.4 1.04×103再向试管中倒入饮料直到标记处3121V VV V--⋅ρ水【解析】【分析】【详解】(1)①[1][2][3]在调平天平时，应把天平放在水平台上，将游码拨至标尺左端的零刻度线处，并调节横梁两端的平衡螺母使天平平衡。
③[4]由图甲知，饮料的体积是60mL=60cm3。
④[5]由图乙知，烧杯及剩余饮料的质量为31.4g，则量筒内饮料的质量m =93.8g-31.4g=62.4g[6]饮料的密度333362.4g 1.04g/cm 1.0410kg/cm 60cm m V ρ====⨯ (2)③[7]小亮是利用浮力来推导物体的密度。
步骤一可求出小试管的质量，结合物体的浮沉条件及阿基米德原理知，当试管漂浮在水中时，试管的重力G 1=F 浮1=ρ水gV 1即试管的质量1111gV G m V g gρρ===水水 步骤二可求出倒入小试管中的水的体积，倒入适量水后，试管漂浮，则小试管和试管中的水的质量2222gV G m V g gρρ===水水 那么小试管中水的质量m 水=m 2-m 1=ρ水V 2-ρ水V 1=ρ水(V 2-V 1)其体积2121()m V V V V V ρρρ-===-水水水水水所以步骤三也应向试管中倒入饮料直到标记处，使倒入的饮料体积与倒入小试管中的水的体积相等，此时饮料的质量m 饮料=ρ水V 3-ρ水V 1=ρ水(V 3-V 1)④饮料的密度313312121()==V V m V V V V V V V ρρρ--=--水饮料水水2．学校某实验小组为了测量茶油的密度，进行以下实验：(1)把天平放在水平桌面上，将游码移到称量标尺的_____处，调节平衡螺母，使天平平衡；(2)用调节好的天平测量茶油和烧杯的总质量，操作情景如图甲所示，错误之处是_____；(3)在老师的指导下，重新调节好天平，他们称得茶油和烧杯的总质量为60g ，然后将一部分茶油倒入量筒中，如图乙所示，再将烧杯放在天平上，称得剩余茶油和烧杯的总质量如图丙所示，由此可知：量筒中茶油的体积是_____cm 3，量筒中茶油的质量是_____g ，茶油的密度是_____g/cm 3。
成都市实验外国语学校(西区)物理内能的利用中考真题汇编[解析版]
![成都市实验外国语学校(西区)物理内能的利用中考真题汇编[解析版]](https://img.taocdn.com/s3/m/d371ae739ec3d5bbfc0a742c.png)

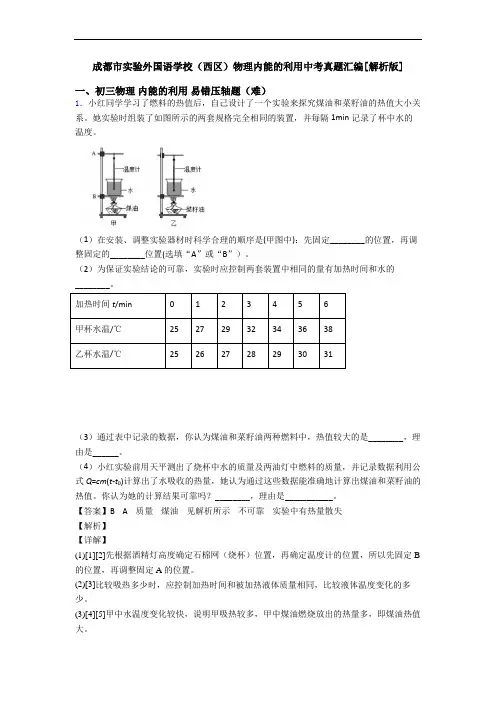

成都市实验外国语学校（西区）物理内能的利用中考真题汇编[解析版]一、初三物理内能的利用易错压轴题（难）1．小红同学学习了燃料的热值后，自己设计了一个实验来探究煤油和菜籽油的热值大小关系。
她实验时组装了如图所示的两套规格完全相同的装置，并每隔1min记录了杯中水的温度。
（1）在安装、调整实验器材时科学合理的顺序是(甲图中)：先固定________的位置，再调整固定的________位置(选填“A”或“B”）。
（2）为保证实验结论的可靠，实验时应控制两套装置中相同的量有加热时间和水的________。
加热时间t/min0123456甲杯水温/℃25272932343638乙杯水温/℃25262728293031（3）通过表中记录的数据，你认为煤油和菜籽油两种燃料中，热值较大的是________，理由是______。
（4）小红实验前用天平测出了烧杯中水的质量及两油灯中燃料的质量，并记录数据利用公式Q=cm(t-t0)计算出了水吸收的热量，她认为通过这些数据能准确地计算出煤油和菜籽油的热值。
你认为她的计算结果可靠吗？________，理由是___________。
【答案】B A 质量煤油见解析所示不可靠实验中有热量散失【解析】【详解】(1)[1][2]先根据酒精灯高度确定石棉网（烧杯）位置，再确定温度计的位置，所以先固定B 的位置，再调整固定A的位置。
(2)[3]比较吸热多少时，应控制加热时间和被加热液体质量相同，比较液体温度变化的多少。
(3)[4][5]甲中水温度变化较快，说明甲吸热较多，甲中煤油燃烧放出的热量多，即煤油热值大。
(4)[6][7]由于实验中有热量散失，利用Q =cm ∆(t -t 0)可以算出水吸收的热量，比煤油或菜籽油燃烧放出热量要少，所以她的计算结果不可靠。
2．小明同学学习了燃料的热值后，考虑到燃料燃烧放出的热量会被水吸收，而水的比热已知。
自己设计一个实验来探究煤油和菜籽油的热值的大小关系。
成都市实验外国语学校(西区)物理电流和电路中考真题汇编[解析版]
![成都市实验外国语学校(西区)物理电流和电路中考真题汇编[解析版]](https://img.taocdn.com/s3/m/ca46ef830b4c2e3f5627630b.png)
成都市实验外国语学校（西区）物理电流和电路中考真题汇编[解析版]一、初三物理电流和电路易错压轴题（难）1．图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。
闭合开关通电后，两灯都能正常发光。
(1)小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是______________，否则是____________；(2)小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯L1的电流可能是_________，也可能是_____________。
【答案】并联串联 0.3A 0.15A（顺序可调换）【解析】【分析】【详解】(1)[1][2]用手将其中一个小灯泡取掉，若另一灯泡仍发光，说明两灯泡互不影响，能独立工作，两灯泡是并联关系，否则是串联。
(2)[3][4]电流表示数如图乙所示，电流表的量程是0.6A，每一个小格的示数是0.02A，电流表的读数为0.3A；如果两灯串联，则可判断出通过灯L1的电流是0.3A；如果两灯并联，则通过每一只灯泡的电流为总电流的一半，所以通过灯泡L1的电流也可能是0.15A。
2．在“探究串联电路中电流的特点”实验中，小明连接了如图所示的电路，闭合开关后，发现两个小灯泡都不发光，电流表没示数，检查发现各连线接触良好．（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，其中用导线连接哪两点间不合适?答：________ （选填“ab”、“ac”或“ad”）．（2）当小明用导线连接ab时，两灯泡不发光；连接ac时，小灯泡1L不发光，小灯泡2L 很亮，然后又熄灭．那么，原电路中的故障是________，小灯泡2L又熄灭的原因可能是_____________．（3）此时，同组的小红提出用电压表检查电路，你认为小红的方案可行吗?答：________（选填“可行”或“不可行”）．【答案】ad L1断路电路中电流太大，灯丝被烧断可行【解析】【分析】【详解】（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，连接ab两点可以检查电流表有没有故障，再连接ac两点，就可以检查L1、L2有没有故障，连接ad两点，电路短路，可能会损坏电源，所以连接ad两点不合适；（2）当小明用导线连接ab时，两灯泡不发光，说明电流表完好；连接ac时，小灯泡1L 不发光，小灯泡2L很亮，然后又熄灭．那么，原电路中的故障是L1断路，小灯泡2L又熄灭的原因可能是电路中电流太大，灯丝被烧断．（3）此时，同组的小红提出用电压表检查电路，小红的方案可行，可以分别把电压表接在ab之间、ac之间，看电压表的示数即可．3．小明利用铅笔芯和鳄鱼夹制作了简易调光灯，装置如图甲所示．（1）甲图中有一处明显错误是；改正后，闭合开关，改变鳄鱼夹M、N之间距离，发现灯泡亮度会发生变化，这一现象说明导体的电阻与导体的有关．（2）小明用一个LED灯替换铅笔芯，与小灯泡串联后接入电路（如图乙）．闭合开关S1，发现LED灯亮而小灯泡L不亮．针对这种现象，同学们提出了以下猜想：猜想一：小灯泡L处发生短路猜想二：LED灯电阻很大导致电路电流很小为了验证猜想，小组同学进行如下实验：实验一：将一根导线并联在图乙电路中LED灯的两端，此时LED灯，小灯泡L （填“亮”或“不亮”）．根据观察到的现象说明猜想一是错误的．实验二：利用电流表和电压表，按图丙所示的电路对LED灯的电阻进行测量．闭合开关依次移动滑动变阻器的滑片，获得多组数据如下表．实验次数电压（伏）电流（毫安）电阻（欧）11．412116．7 21．614114．3 31．816112．5…………实验二中，某次测量时电压表示数如图丁所示，此时电压表读数为 V，实验时滑动变阻器的滑片逐渐向端移动（填“a”或“b”）．经分析，结果支持猜想二，从而导致小灯泡的实际功率太（填“大”或“小”），不足以支持发光．【答案】（1）电流表正负接线柱接反了、长度（2）不亮、亮（3）2．3 b 、小【解析】试题分析：（1）电流表要示正进负出，可以看出电流表正负接线柱接反了；导体的电阻与导体的长度有关，长度越长，电阻越大，长度越短，电阻越小；（2）LED灯亮，说明电路是通路，将导线并在LED两端时，LED被短路，则灯LED不发光，此时灯泡会发光，说明小灯泡没有被短路，猜想1是错误的；（3）由图丁可知，电压表的示数为2．3V，由表格的电流越来越大可知，电路中的总电阻是越来越小的，所以滑动变阻器的滑片是向b端移动的，由于LED灯电阻很大导致电路电流很小，从而导致小灯泡的实际功率太小，不足以支持发光。
成都市实验外国语学校(西区)初三九年级物理中考物理电学实验汇编
成都市实验外国语学校（西区）初三九年级物理中考物理电学实验汇编一、电压电阻中考物理电学实验1．小明想探究某电阻的阻值R，与温度t的关系，设计了如下图所示的电路，其中，定值电阻R o＝20 Ω，电源电压U＝3 V。
他把该电阻放在不同的温度下做实验，得到了不同温度下该电阻的阻值（如下表）。
(1)由表中数据得出，该电阻的阻值R t与温度t的数学关系式为_____；(2)通过计算说明，当温度为0℃时，小明观察到实验中电压表的示数为多少？_____(3)在实验过程中，小明发现：温度较高时，随温度的上升，电压表示数变化不明显。
经检查，电路连接正常，各元件没有损坏。
你认为小明发现的情况可能是什么原因造成的？_____2．徐宁同学设计了如图所示的电路图，进行“探究导体电阻大小与导体长度的关系”的实验，在A、B间接入下表中待研究的电阻丝，电源电压U恒定，忽略温度对灯丝电阻的影响（电阻丝用电阻符号表示）：序号材料长度横截面积1锰铜合金丝L S2镍铬合金丝L S3镍铬合金丝L2S4镍铬合金丝2L S（1）徐宁应选择序号为_________的两根电阻丝来进行实验探究．（2）她正确选择后，将电阻丝分别接入A、B间，闭合开关，通过观察电流表示数大小来比较电阻丝电阻的大小，这种研究方法叫__________．实验中，两次电流表指针均有偏转，但第一次的示数大于第二次的示数，说明第一次接入的电阻丝阻值__________（选填“较大”或“较小”）；（3）若实验过程中只有一根粗细均匀的锰铜合金丝可供选择，那么她能否利用上述电路研究电阻大小与导体横截面积的关系？____________（选填“能”或“不能”）．3．在探究串联电路的电流规律时，小敏同学连成了如图所示的电路。
（1）在连接电路时，开关应_____；（2）检查电路无误后，闭合开关，三灯L1、L2、L3均发光，接着她将电流表连入a、b、c、d四处，测得下表中的实验数据，其中错误的一处是_____________，更正后，由表中的实验数据可得结论：_________。
成都市实验外国语学校(西区)物理电压 电阻中考真题汇编[解析版]
![成都市实验外国语学校(西区)物理电压 电阻中考真题汇编[解析版]](https://img.taocdn.com/s3/m/c3a587e4f01dc281e43af037.png)
成都市实验外国语学校（西区）物理电压电阻中考真题汇编[解析版]一、初三物理电压电阻易错压轴题（难）1．热敏电阻的阻值会随温度的改变而改变。
小张同学用如图甲所示的电路来探究热敏电阻R T的阻值与温度的关系。
已知M为控温器，电源电压未知但恒定不变，R为电阻箱（一种可以改变并读出阻值的变阻器）。
因实验器材的限制，利用该电路无法直接测出热敏电阻的阻值，聪明的小张进行了如下操作：①根据图甲连接电路，闭合开关前，将电阻箱的阻值调到足够大；②控制控温器中液体温度为10℃，闭合开关，调节电阻箱的阻值，使电流表的示数达到某数值，记录此时电阻箱的阻值为26Ω；③依次改变控温器中的液体温度，同时……，得到相关数据记录如下表所示。
分析并回答下列问题：（1）步骤③中“……”部分的操作是____。
（2）从表中可以得出结论：在一定温度范围，_____。
（3）在科技创新活动中，小张用该热敏电阻和电压表制成了一支指针式温度计（电路图如图乙所示，电压表未接入），它可以直接在电压表刻度盘上读出相应温度。
闭合开关后，小华发现电流表有示数，将电压表依次并在各接线柱之间发现ab间无示数，接ac、bc间有示数，此时电路中的故障是____。
小华重新正确连接电路后，若想要电压表的读数随温度的升高而增大，则应在原理图乙中_____两端接入电压表。
A．a、b B．b、c C．a、c【答案】调节电阻箱的阻值，使电流表的示数保持不变热敏电阻的阻值随温度的升高而减小定值电阻短路A【解析】【详解】（1）为了探究热敏电阻R T的阻值与温度的关系，应保持其他变量不变，即调节电阻箱阻值来保持电流表示数不变；（2）因为热敏电阻R t与电阻箱串联，而电路电流保持不变，所以电路总电阻保持不变，读表可知，那么随着温度升高，变阻箱电阻增大，即热敏电阻R T的减小。
（3）如图乙：闭合开关后，小华发现电流表有示数，说明电路没有断路，将电压表依次并在各接线柱之间发现ab间无示数，而接ac、bc间有示数，则ab间一定发生短路；想要电压表的读数随温度的升高而增大，电路总电压不变的情况下，根据串联分压原理，定值电阻ab两端电压随热敏电阻R t减小而增加，故应接在ab之间，选A。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
成都市实验外国语学校（西区）物理电与磁中考真题汇编[解析版]一、三物理电与磁易错压轴题（难）1．小刚学习了电磁铁的知识后，想知道电磁铁周围的磁场强弱与通入电磁铁的电流大小和距电磁铁的距离是否有关。
查阅资料知道，磁场强弱即磁感应强度（用B表示）的单位是T（特斯拉）。
图甲和图乙中电源电压均为6 V且恒定不变，图乙中R是磁敏电阻，其阻值随磁感应强度B的变化关系如图丙所示。
（1）由图丙可知，磁感应强度越大，R阻值越_____；小刚设计的图甲、乙组成的实验装置是通过________来判断R所处位置的磁感应强度。
（2）利用图甲、乙装置，保持_________相同时，闭合S1、S2后移动滑动变阻器的滑片，发现滑片P向左滑动时，灵敏电流计的示数不断变小，说明R所处位置的磁感应强度不断________（选填“增大”或“减小”）。
（3）当闭合S1、S2，保持滑片位置不变，沿电磁铁轴线方向移动R，测出R距离电磁铁的距离L和灵敏电流计的示数I，结合图丙计算出磁感应强度B的数值如下表.L/cm12345I/mA1015203050B/T0.680.6___0.360.14①当L＝3 cm时，将此时磁感应强度B数值填在上表中对应位置。
②分析以上数据可以得出，通入电磁铁的电流一定时，距电磁铁越远，磁感应强度B越______．③综合（2）和（3）的实验结论可知，电磁铁周围的磁感应强度B与通入电磁铁的电流大小和距电磁铁的距离________（选填“有关”或“无关”）。
【答案】大灵敏电流计示数R距电磁铁的距离增大0.5小有关【解析】【分析】【详解】(1)[1]由图丙可知，磁感应强度越大，R阻值越大。
[2]图乙中R 是磁敏电阻，其阻值随磁感应强度B 的变化而变化，磁敏电阻的变化引起电路中电流的变化，实验中根据灵敏电流计示数判断R 所处位置的磁感应强度的强弱。
(2)[3]研究电磁铁周围的磁场强弱与通入电磁铁的电流大小是否有关，控制磁敏电阻R 到电磁铁的距离。
[4]灵敏电流计的示数不断变小，说明图乙电路中的电流不断减小，磁敏电阻的阻值不断增大，R 所处位置的磁感应强度不断增大。
(3) ①[5]由表可知当电流为15mA 时，磁感应强度B 为0.6T ，由图丙可知当磁感应强度B 为0.6T 时，磁敏电阻的阻值为400Ω，由欧姆定律可知，此时，磁敏电阻两端的电压为31510A 4006V U IR -==⨯⨯Ω=则电源电压为6V 。
当电流为20mA 时，磁敏电阻此时的电阻为-36V =3002010AU R I '==Ω'⨯ 由图丙可知电阻为300Ω时，磁感应强度B 为0.5T 。
②[6]由表中数据可以得出，通入电磁铁的电流一定时，距电磁铁越远，磁感应强度B 越小。
③[7]由（2）可知电磁铁周围的磁感应强度B 与通入电磁铁的电流大小有关；由（3）可知电磁铁周围的磁感应强度B 与距电磁铁的距离有关。
综合上述实验结论可知，电磁铁周围的磁感应强度B 与通入电磁铁的电流大小和到电磁铁的距离有关。
2．小谦在探究“磁体间相互作用规律”时发现：磁体间的距离不同，作用力大小也不同。
他想：磁体间作用力的大小与磁极间的距离有什么关系呢？(1)小谦用如图所示的实验进行探究。
由于磁体间作用力的大小不便测量，他通过观察细线与竖直方向的夹角θ的变化，来判断磁体间力的变化，用到的科学方法是________法。
(2)小谦分析三次实验现象，得出结论：两磁铁磁极间的________，相互作用力越大，小月认为：这个结论还需要进一步实验论证，联想到磁体间的相互作用规律，还须研究甲、乙两块磁铁相互________时，磁体间作用力与距离的关系。
【答案】转化（或转换） 距离越小 排斥【解析】【分析】【详解】(1)[1]由题意可知，磁体间作用力越大，细线与竖直方向的夹角也越大，那么可以通过观察这个夹角的大小得知磁体间力的变化，用到的科学方法是转换法。
(2)[2]从三次实验可看到，夹角越大时，相互作用力越大，这时两磁铁磁极间的距离越小，可得出结论：两磁铁磁极间的距离越小，相互作用力越大。
[3]磁体间的相互作用规律有吸引也有排斥，所以还须研究甲、乙两块磁铁相互排斥时，磁体间作用力与距离的关系。
3．如图，在“磁场对通电直导线的作用”实验中，小明把一根轻质的铝棒AB用细线悬挂后置于蹄形磁体的磁场中（1）接通电源，铝棒AB向左运动，说明磁场对电流有的_____作用，_____（选填“电动机“或“发电机”）利用这一原理工作的．（2）若只将磁体的两极对调，接通电源，观察到铝棒AB向_____（选填“左”成“右”）运动，说明力的方向与_____方向有关．（3）小明猜想磁场对通电直导线作用力的大小可能与导线中电流大小有关，请在图中器材的基础上，添加一只器材，设计一个简单实验，探究这一猜想．添加器材：_____简要做法：_____【答案】力电动机右磁场滑动变阻器将滑动变阻器串联在电路中，改变滑片的位置，观察铝棒摆动的幅度【解析】（1）把一根轻质的铝棒作为直导线放在蹄形磁体的磁场里，接通电源，看到直导线向左运动，说明磁场对通电导线有力的作用；电动机就是利用该原理制成的；（2）只将磁体的两极对调，接通电源，导体的运动方向会改变，所以观察到直导线向右运动；说明力的方向与磁场的方向有关；（3）探究磁场中通电导线作用力大小与导线中电流的大小是否有关，可以在其他条件不变的情况下，添加一滑动变阻器来改变电路中的电流．其做法如下：在图所示的电路中串联一个滑动变阻器，移动变阻器的滑片，改变导线中电流的大小，观察通电导线摆动的幅度；以此判断磁场对通电导线作用力大小与导线中电流的大小是否有关．4．如图是小明“探究导体在磁场中运动时产生感应电流的条件”的实验装置。
（1）闭合开关后，当导体ab向左或向右运动时，电流表指针偏转，当导体ab向上或向下运动时，电流表指针不偏转，说明闭合电路中的部分导体在磁场中做___________运动时导体中会产生感应电流。
（2）实验中发现，当导体ab向左运动时，电流表指针向右，当导体ab向右运动时，电流表指针向左偏转，说明_________________________。
（3）针对这个实验，小明作了进一步的探究，他提出了“感应电流的大小可能与磁场的强弱有关”的猜想，为了验证小明的猜想，请你帮他设计主要的实验步骤：______________。
（4）小明通过上述（3）的实验，发现磁场越强，产生的感应电流越大。
从而小明认为提高发电量的关键在于增强发电机电磁铁的磁性，只要不断增强电磁铁的磁性，就能获得更多的电能，这个观点正确吗？为什么？___________________________。
【答案】切割磁感线感应电流的方向跟导体做切割磁感线运动方向有关主要步骤：改变磁场强弱，让导体AB以相同的速度做切割磁感线运动，观察电流表指针偏转幅度大小不正确。
这个实验中，是将做切割磁感线的导体的机械能转化为电能，增强磁性可以提高能量的转化效率，但并不能使发电机产生多于导体机械能的电能【解析】【详解】（1）如图的实验电路，闭合开关后，当导体ab向左或向右运动时，导体切割磁感线运动，故产生感应电流，电流表指针偏转，当导体ab向上或向下运动时，导体没有做切割磁感线运动，电流表指针不偏转，所以此实验过程说明闭合电路中的部分导体在磁场中做切割磁感线运动时导体中会产生感应电流。
（2）实验中发现，当导体ab向左运动时，电流表指针向右，当导体ab向右运动时，电流表指针向左偏转，可见电流方向的不同与导体切割磁感线运动方向有关，即说明感应电流的方向跟导体做切割磁感线运动方向有关。
（3）要探究“感应电流的大小可能与磁场的强弱有关”，根据控制变量的思想，应保证切割磁感线的运动速度相同，改变磁场的强弱，比较电流表的偏转角度得出结论，所以为了验证小明的猜想，主要的实验步骤为：改变磁场强弱，让导体AB以相同的速度做切割磁感线运动，观察电流表指针偏转幅度大小。
（4）小明的观点是错误的，根据能量守恒定律知，能量不可能凭空产生，电磁感应现象中，电能是由机械能转化而来的，单独增强磁性时，并不能获得更多的电能，所以观点不正确。
5．课堂上，老师做了如图甲所示的演示实验，给直导线(铝棒)通电，观察到直导线运动起来。
(1)实验现象说明____________________有力的作用，________机就是利用这个原理制成的。
(2)判断“有力的作用”的依据是________。
A．力是维持物体运动的原因B．一切物体都有惯性C．物体运动状态改变时，一定受到力的作用(3)将磁极上下对调，观察直导线的运动情况，这样操作是为了研究________________。
(4)小明利用该实验的原理做了如图乙所示的实验，用硬金属丝做两个支架，分别与电池的两极相连，用漆包线绕成一个矩形线圈，以线圈引线为轴。
用小刀刮去轴一端的全部漆皮，另一端刮去半周漆皮，将线圈放在支架上，磁体放在线圈下，接通电源后发现线圈并不转动，原因可能是____________________________，这时可做的有效尝试是________________。
【答案】磁场对通电导体电动 C 通电导体在磁场中受力的方向与磁场方向是否有关线圈刚好处于平衡位置人工转动一下【解析】【详解】(1)导线通电后产生了运动,实验现象说明磁场对通电导体有力的作用，电动机就是利用这个原理制成的。
(2)判断“有力的作用”的依据是物体运动状态改变时，一定受到力的作用，故选C。
(3)将磁极上下对调，观察直导线的运动情况，这样操作是为了研究通电导体在磁场中受力的方向与磁场方向是否有关。
(4)直流电动机能持续转动的原因是，在制作电动机时增加了换向器，线圈在平衡位置由于惯性转动，当线圈刚越过平衡位置时换向器能自动改变线圈中的电流方向，及时改变通电线圈的受力方向，使电动机能持续转动。
小明接通电源后发现线圈并不转动，原因可能是线圈刚好处于平衡位置，这时可做的有效尝试是人工转动一下。
6．瑞瑞同学有-辆玩具电动车，在行驶的过程中，车上的小动物可以自由旋转，这种功能是由两个电动机带动的，如图所示是该玩具电动车的简化电路图．目前该车某一处出现了故障：通电后玩具电动车只能行驶，上面的动物不能旋转．对此，瑞瑞同学提出了猜想：[猜想与假设](1)可能是旋转开关有故障；(2)可能是旋转定时器有故障；(3)可能是________有故障．瑞瑞同学利用一只电压表来判断故障的位置．[进行实验]（1）将玩具电动车装上四只新干电池，闭合旋转开关和旋转定时器；（2）将电压表一端接在d点不动，另一端依次接在a点、b点和c点，观察电压表示数． [分析与论证]（1）如果另一端接在点时电压表有示数，接在点时无示数，说明旋转开关________（选填“断路”、“短路”或“正常”）；（2）如果另一端分别接在、点时，电压表都有示数，然后改接到点，发现电压表仍然有示数，且，说明________和________正常，________有故障．[交流评估]瑞瑞将他的检修方法与小明和小华进行了交流．（1）小明说，在[进行实验]的第（2）步，只用一根导线连接、，就可以判断旋转电动机是否断路，方法是：如果旋转电动机________，就表明它是好的．（2）小华说，在[进行实验]的（2）第步，也可以用电流表检测旋转开关和旋转定时器是否损坏，方法是：将电流表接、，如果旋转电动机仍不转，表明旋转开关可能是________（好的/坏的）；再将电流表接、，判断旋转定时器的好坏；但绝对不能将电流表接到、之间，否则有可能________．【答案】旋转电动机断路旋转开关旋转定时器旋转电动机转动好的短路【解析】【分析】（1）由题知，通电后玩具电动车只能行驶，而上面的动物不能旋转，说明行驶电动机所在的支路没有问题，问题在旋转电动机所在的支路。
