RS-485之信号反射与终端电阻
终端电阻
终端电阻的含义
高频信号传输时，信号波长相对于传输线较短，信号在传输终端会形成反射波，干扰原信号，所以在传输末端要加终端电阻，使信号到达传输末端后不反射。
对于低频信号则不用，在长线信号传输时，一般避免信号的反射和回波，也需要在接受终端接入终端电阻匹配。
终端匹配电阻取决于电缆的阻抗特性，与电缆长度无关。
RS485/RS422一般采用双绞线连接（屏蔽或非屏蔽），终端电阻一般介于100-140欧姆，典型值为120欧姆，在实际配置中，在电缆的缆的两个终端节点上，起始端和最远端各接入一个终端电阻，儿处于中间的各节点，不能接入终端电阻，否则将导致通讯失误。
终端电阻的作用：一般说法：终端电阻是为了消除在电缆中的信号反射，在通信中有两种情况导致信号反射，阻抗不连续和阻抗不匹配，1.阻抗不连续，信号在传输线末端突然遇到电缆阻值很小，甚至没有，信号在这个地方就会引起反射，这种信号反射原理，与光从一种介质进入另一种介质原理相似，消除这种反射，就必须在电缆末端跨接一个与电缆的特性阻抗同样大小到的终端电阻，使电缆阻抗连续，由于信号在电缆上的传输是双向的，引起信号反射的另一原因是数据收发器与传输电缆之间的阻抗不匹配，这种原因引起的反射主要表现在通讯线路在恐闲方式时，整个网络数据混乱，要减弱反射信号对通讯线路的影响，通常采用噪声抑制和加偏置电阻的方法。
RS485通讯原理，采用两根双绞线，一根A+或信号正极，一根A-或信号负极，采用差分信号，正信号在+2--+6V之间，负信号在-2---6V之间。
RS422通讯原理，采用四根线。
发射+，发射-，接收+，接收-.
RS232通讯原理,三根线，发射2-3，接受3-2. 5-5GND,发射和GND比较电压，接受和GND 比较电压，记录电压即可。
RS485组网通讯
RS485组网通讯RS485简介智能仪表是随着80 年代初单片机技术的成熟而发展起来的,现在世界仪表市场基本被智能仪表所垄断。
究其原因就是企业信息化的需要,企业在仪表选型时其中的一个必要条件就是要具有联网通信接口。
最初是数据模拟信号输出简单过程量,后来仪表接口是RS232接口,这种接口可以实现点对点的通信方式,但这种方式不能实现联网功能。
随后出现的RS485解决了这个问题。
下面我们就简单介绍一下RS485。
RS485接口RS485 采用差分信号负逻辑,+2V~+6V表示“0”,- 6V~- 2V表示“1”。
RS485有两线制和四线制两种接线,四线制只能实现点对点的通信方式,现很少采用,现在多采用的是两线制接线方式,这种接线方式为总线式拓朴结构在同一总线上最多可以挂接32个结点。
在RS485通信网络中一般采用的是主从通信方式,即一个主机带多个从机。
很多情况下,连接RS-485通信链路时只是简单地用一对双绞线将各个接口的“A”、“B”端连接起来。
而忽略了信号地的连接,这种连接方法在许多场合是能正常工作的,但却埋下了很大的隐患,这有二个原因:(1)共模干扰问题:RS-485接口采用差分方式传输信号方式,并不需要相对于某个参照点来检测信号,系统只需检测两线之间的电位差就可以了。
但人们往往忽视了收发器有一定的共模电压范围, RS-485收发器共模电压范围为-7~+12V,只有满足上述条件,整个网络才能正常工作。
当网络线路中共模电压超出此范围时就会影响通信的稳定可靠,甚至损坏接口。
(2)EMI问题:发送驱动器输出信号中的共模部分需要一个返回通路,如没有一个低阻的返回通道(信号地),就会以辐射的形式返回源端,整个总线就会像一个巨大的天线向外辐射电磁波。
由于PC机默认的只带有RS232接口,有两种方法可以得到PC上位机的RS485电路:(1)通过RS232/RS485转换电路将PC机串口RS232信号转换成RS485信号,对于情况比较复杂的工业环境最好是选用防浪涌带隔离珊的产品。

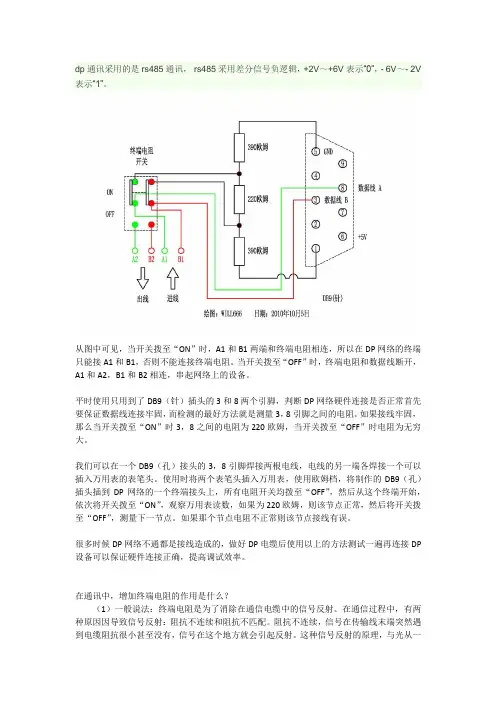

DP接头终端电阻介绍
dp通讯采用的是rs485通讯，rs485采用差分信号负逻辑，+2V～+6V表示“0”，- 6V～- 2V 表示“1”。
从图中可见，当开关拨至“ON”时，A1和B1两端和终端电阻相连，所以在DP网络的终端只能接A1和B1，否则不能连接终端电阻。
当开关拨至“OFF”时，终端电阻和数据线断开，A1和A2，B1和B2相连，串起网络上的设备。
平时使用只用到了DB9（针）插头的3和8两个引脚，判断DP网络硬件连接是否正常首先要保证数据线连接牢固，而检测的最好方法就是测量3，8引脚之间的电阻。
如果接线牢固，那么当开关拨至“ON”时3，8之间的电阻为220欧姆，当开关拨至“OFF”时电阻为无穷大。
我们可以在一个DB9（孔）接头的3，8引脚焊接两根电线，电线的另一端各焊接一个可以插入万用表的表笔头。
使用时将两个表笔头插入万用表，使用欧姆档，将制作的DB9（孔）插头插到DP网络的一个终端接头上，所有电阻开关均拨至“OFF”，然后从这个终端开始，依次将开关拨至“ON”，观察万用表读数，如果为220欧姆，则该节点正常，然后将开关拨至“OFF”，测量下一节点。
如果那个节点电阻不正常则该节点接线有误。
很多时候DP网络不通都是接线造成的，做好DP电缆后使用以上的方法测试一遍再连接DP 设备可以保证硬件连接正确，提高调试效率。
在通讯中，增加终端电阻的作用是什么？（1）一般说法：终端电阻是为了消除在通信电缆中的信号反射。
在通信过程中，有两种原因因导致信号反射：阻抗不连续和阻抗不匹配。
阻抗不连续，信号在传输线末端突然遇到电缆阻抗很小甚至没有，信号在这个地方就会引起反射。
这种信号反射的原理，与光从一种媒质进入另一种媒质要引起反射是相似的。
消除这种反射的方法，就必须在电缆的末端跨接一个与电缆的特性阻抗同样大小的终端电阻，使电缆的阻抗连续。
由于信号在电缆上的传输是双向的，因此，在通讯电缆的另一端可跨接一个同样大小的终端电阻。
引起信号反射的另个原因是数据收发器与传输电缆之间的阻抗不匹配。
终端电阻的作用

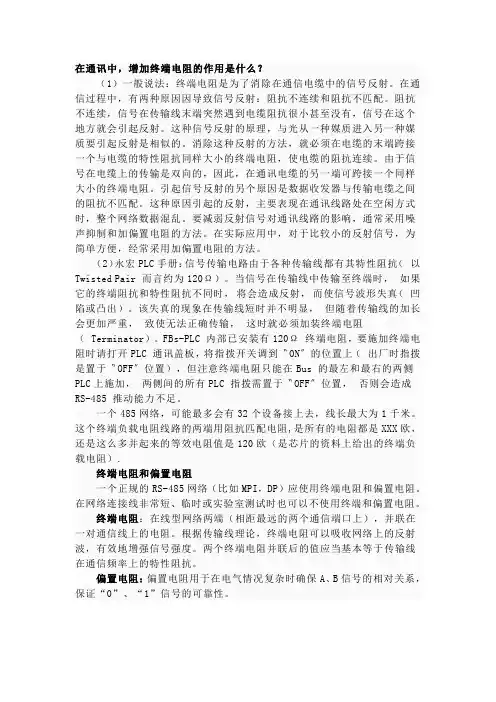

在通讯中，增加终端电阻的作用是什么？（1）一般说法：终端电阻是为了消除在通信电缆中的信号反射。
在通信过程中，有两种原因因导致信号反射：阻抗不连续和阻抗不匹配。
阻抗不连续，信号在传输线末端突然遇到电缆阻抗很小甚至没有，信号在这个地方就会引起反射。
这种信号反射的原理，与光从一种媒质进入另一种媒质要引起反射是相似的。
消除这种反射的方法，就必须在电缆的末端跨接一个与电缆的特性阻抗同样大小的终端电阻，使电缆的阻抗连续。
由于信号在电缆上的传输是双向的，因此，在通讯电缆的另一端可跨接一个同样大小的终端电阻。
引起信号反射的另个原因是数据收发器与传输电缆之间的阻抗不匹配。
这种原因引起的反射，主要表现在通讯线路处在空闲方式时，整个网络数据混乱。
要减弱反射信号对通讯线路的影响，通常采用噪声抑制和加偏置电阻的方法。
在实际应用中，对于比较小的反射信号，为简单方便，经常采用加偏置电阻的方法。
（2）永宏PLC手册：信号传输电路由于各种传输线都有其特性阻抗（以Twisted Pair 而言约为120Ω）。
当信号在传输线中传输至终端时，如果它的终端阻抗和特性阻抗不同时，将会造成反射，而使信号波形失真（凹陷或凸出）。
该失真的现象在传输线短时并不明显，但随着传输线的加长会更加严重，致使无法正确传输，这时就必须加装终端电阻（Terminator）。
FBs-PLC 内部已安装有120Ω终端电阻，要施加终端电阻时请打开PLC 通讯盖板，将指拨开关调到〝ON〞的位置上（出厂时指拨是置于〝OFF〞位置），但注意终端电阻只能在Bus 的最左和最右的两侧PLC上施加，两侧间的所有PLC 指拨需置于〝OFF〞位置，否则会造成RS-485 推动能力不足。
一个485网络，可能最多会有32个设备接上去，线长最大为1千米。
这个终端负载电阻线路的两端用阻抗匹配电阻,是所有的电阻都是XXX欧，还是这么多并起来的等效电阻值是120欧（是芯片的资料上给出的终端负载电阻）.终端电阻和偏置电阻一个正规的RS-485网络（比如MPI，DP）应使用终端电阻和偏置电阻。
rs485电路ab的上下拉电阻
rs485电路ab的上下拉电阻RS485电路是一种常用的通信接口标准，主要应用于长距离串行数据传输。
在RS485电路中，上下拉电阻（Pull-Up和Pull-Down Resistor）起到了至关重要的作用。
本文将详细介绍RS485电路中上下拉电阻的原理、作用、选择及相关注意事项。
一、上下拉电阻的作用1.定义信号电平：上下拉电阻用于定义信号电平，即将信号引脚拉高或拉低到特定的电压水平。
在RS485电路中，上下拉电阻通常用于定义引脚在空闲状态时的电平。
2.提供稳定参考电平：上下拉电阻通过连接到正电压或负电压源，为信号引脚提供一个稳定的参考电平，使电路能够正常工作。
3.抑制电源噪声和干扰：上下拉电阻能够起到滤波的作用，将电源噪声和干扰从信号引脚上滤除，提高信号传输的可靠性。
4.对抗线路驱动能力限制：上下拉电阻能够增加信号引脚的驱动能力，降低由于线路阻抗不匹配而引起的信号衰减和失真。
特别是在长距离传输时，上下拉电阻对保持信号的完整性和减小反射有非常重要的作用。
二、上下拉电阻的原理上下拉电阻实际上是将信号接到一个电压源上，使信号引脚在空闲状态时有一个稳定的电平。
当信号源未驱动信号引脚时，上下拉电阻提供的电压将使引脚保持在一个确定的状态。
1.上拉电阻（Pull-Up Resistor）：上拉电阻将信号引脚连接到正电压源上，使引脚在空闲状态下保持高电平。
上拉电阻的值通常为1kΩ到10kΩ。
2.下拉电阻（Pull-Down Resistor）：下拉电阻将信号引脚连接到负电压源上，使引脚在空闲状态下保持低电平。
下拉电阻的值通常也为1kΩ到10kΩ。
三、上下拉电阻的选择在选择上下拉电阻时，需要考虑以下几个因素：1.电阻值：上下拉电阻的值一般选择1kΩ到10kΩ，根据具体应用的要求进行选取。
一般而言，较大的电阻值能够减小功耗，而较小的电阻值能够提高驱动能力。
2.电源电压：选择上下拉电阻的值时，需要考虑电源电压以及最大输入电流。
RS485总线常识
RS485总线常识浏览数:4302RS485总线常识1、RS485总线基本特性根据RS485工业总线标准，RS485工业总线为特性阻抗120Ω的半双工通讯总线，其最大负载能力为32个有效负载（包括主控设备与被控设置）。
2、RS485总线传输距离当使用0.56mm（24AWG）双绞线作为通讯电缆时，根据波特率的不同，最大传输距离理论值如下表：波特率最大距离2400BPS 1800m4800BPS 1200m9600BPS 800m当使用较细的通讯电缆，或者在电磁干扰较强的环境使用本产品，或者总线上连接有较多的设备时，最大传输距离相应缩短；反之，最大距离加长。
3、连接方式与终端电阻1) RS485工业总线标准要求各设备之间采用菊花链式连接方式，两头必须接有120Ω终端电阻（如图一所示），简化连接可采用图二的接线方式，但“D”段距离不能超过7米。
图一图二2) 球机终端120Ω匹配电阻的连接方式球机终端120Ω匹配电阻可通过在球机底盘上的拨码开关拨码来连接，如图三所示。
球机出厂时，120Ω匹配电阻默认为未接入，可通过把拨码开关的第10位拨到ON，把120Ω匹配电阻接入线路。
反之，如果不接入120Ω匹配电阻，则把第10位拨到OFF即可。
图三4、实际应用中的问题实际施工使用中用户常采用星形连接方式，此时终端电阻必须连接在线路距离最远的两个设备上（如图四，1＃与15＃设备），但是由于该连接方式不符合RS485工业标准的使用要求，因此在各设备线路距离较远时，容易产生信号反射、抗干扰能力下降等问题，导致控制信号的可靠性下降。
此时，出现的现象为球机完全不受控，或自行运转无法停止等。
图四对于这种情况，建议采用增加一个RS485分配器。
该产品可以有效地将星形连接转换为符合RS485工业标准所规定的连接方式，从而避免产生问题，提高通信可靠性，如图五所示。
图五5、RS485总线常见故障解决故障现象可能原因解决方法球机能自检但不能控制1、主机、球机地址、波特率不相符；1、更改主机或球机地址、波特率，使之一致2、RS485总线＋、－极性接反；2、调换RS485＋、－接线极性；3、接线松脱；3、紧固接线；4、RS485线中间断；4、更换RS485线。
485通讯问题处理
要2个终接电阻，接在传输总线的两端，其阻值要求等于传输电缆的特性阻抗。在短距离传输时不需终接电阻，即一般在100米以下不需终接电阻。
2）为了抑制干扰，RS485总线常在最后一台设备之后接入一个120欧的电阻（即为上面所述）。
3）RS-485与RS-422的共模输出电压是不同的。RS-485共模输出电压在-7V至+12V之间，RS-422在-7V至+7V之间，RS-485接收器最小输入阻抗为12KΩ；RS-422是4kΩ；RS-485满足所有RS-422的规范，所以RS-485的驱动器可以用在RS-422网络中应用。
8。什么情况下在485总线上要增加终端电阻？
一般情况下不需要增加终端电阻，只有在485通信距离超过300米的情况下，要在485通讯的开始端和结束端增加终端电阻。尤其是485总线上设备数量较少时。当设备数量较多时（如超过22台）。一般不需增加终端电阻，因为终端电阻会降低485总线的负载能力。当需要增加终端电阻时，只要将控制器上面的终端电阻跳线置位既可，如果另一端连接的是计算机的话，同时将485转换器的棕色和白色短路。
4。485通信线应如何走线？
通信线尽量远离高压电线，不要与电源线并行，更不能捆扎在一起。
终端电阻
终端电阻在通信中的作用终端电阻是为了消除在通信电缆中的信号反射。
在通信过程中，有两种原因因导致信号反射：阻抗不连续和阻抗不匹配。
阻抗不连续，信号在传输线末端突然遇到电缆阻抗很小甚至没有，信号在这个地方就会引起反射。
这种信号反射的原理，与光从一种媒质进入另一种媒质要引起反射是相似的。
消除这种反射的方法，就必须在电缆的末端跨接一个与电缆的特性阻抗同样大小的终端电阻，使电缆的阻抗连续。
由于信号在电缆上的传输是双向的，因此，在通讯电缆的另一端可跨接一个同样大小的终端电阻。
引起信号反射的另个原因是数据收发器与传输电缆之间的阻抗不匹配。
这种原因引起的反射，主要表现在通讯线路处在空闲方式时，整个网络数据混乱。
要减弱反射信号对通讯线路的影响，通常采用噪声抑制和加偏置电阻的方法。
在实际应用中，对于比较小的反射信号，为简单方便，经常采用加偏置电阻的方法。
一般终端匹配采用终端电阻方法，RS-485应在总线电缆的开始和末端都并接终端电阻。
终接电阻在RS-485网络中取120Ω。
相当于电缆特性阻抗的电阻，因为大多数双绞线电缆特性阻抗大约在100～120Ω。
这种匹配方法简单有效，但有一个缺点，匹配电阻要消耗较大功率，对于功耗限制比较严格的系统不太适合。
另外一种比较省电的匹配方式是RC匹配。
利用一只电容C隔断直流成分可以节省大部分功率。
但电容C的取值是个难点，需要在功耗和匹配质量间进行折衷。
还有一种采用二极管的匹配方法，这种方案虽未实现真正的“匹配”，但它利用二极管的钳位作用能迅速削弱反射信号，达到改善信号质量的目的，节能效果显著。
肖特基二极管“匹配”：当受到功耗限制时,肖特基二极管提供了另外一种终端连接方法。
与前面介绍的方法不同的是,它并不打算与电缆线匹配,而是简单地把反射信号引起的过压或欠压信号进行钳位。
其结果是,总线或接收器输入端电压信号被限制在VCC+VFD（二极管正向导通电压）或GND-VFD范围内。
由于肖特基二极管仅在电压过冲时起作用,因此它们消耗很少一点能量。
