陶瓷砖断裂模数和破坏强度测定作业指导书
瓷砖破坏强度与断裂模数公式
瓷砖破坏强度与断裂模数公式瓷砖，咱们家里装修、铺地的好帮手，真是美观又实用。
不过，这些看似坚不可摧的“砖头”也有脆弱的一面，今天咱们就来聊聊瓷砖的破坏强度和断裂模数，让大家对这个日常生活中的小家伙有个更深刻的了解。
1. 瓷砖的基本知识1.1 瓷砖的种类瓷砖种类繁多，想要一口气说完可得好好掂量掂量。
常见的有抛光砖、全瓷砖、陶瓷砖等等。
每种砖都有自己的特点，比如说抛光砖光滑亮丽，但容易滑倒；而全瓷砖耐磨性强，更适合家庭使用。
不过，记得在选购的时候，不仅要看颜值，还得考虑实用性哦，别到时候家里摔了一跤就哭天抢地了！1.2 瓷砖的破坏强度接下来，咱们聊聊瓷砖的破坏强度。
简单来说，破坏强度就是瓷砖能够承受的最大力量，超出这个力量，瓷砖就会“咔嚓”一声，彻底告别它的光辉岁月。
这可不是小事，一块瓷砖的强度往往和它的材料、厚度、烧制工艺等息息相关。
有些砖，像铁打的一样，坚固得很；而有些砖，轻轻一碰就粉碎，真是让人心痛不已。
2. 断裂模数的重要性2.1 断裂模数的定义说到断裂模数，这个词听起来高深莫测，但其实它就是瓷砖在受力后开始断裂的一个指标。
简单地讲，断裂模数越高，瓷砖就越不容易断裂，像个不屈的战士，站在那里不怕风吹雨打！所以，当你在选购瓷砖的时候，了解一下它的断裂模数，可是很有必要的。
2.2 如何计算断裂模数其实，计算断裂模数并不复杂，想象一下，把一块瓷砖放在两个支点上，慢慢加力，直到它“吱呀”一声裂开，这个过程中用到的力量和砖的形状、大小等都会影响到最后的结果。
简单来说，就是用力量除以砖的几何特征，得出来的数值就是断裂模数。
可别小看这个数值，它可是衡量瓷砖质量的重要标准哦，选得不好可是会心痛的！3. 实际应用中的小技巧3.1 选购瓷砖的小窍门在选购瓷砖的时候，记得要多试试，心里有个谱。
可以用手敲打一下，听听声音，声音清脆的砖，质量一般不会差；而那种沉闷的声音，往往是砖的质量有问题，别等搬回家再后悔！还有，光线下看瓷砖表面，看看有没有气泡、瑕疵，这可是关乎到砖的美观和耐用性。
瓷砖断裂模数和破坏强度
瓷砖断裂模数和破坏强度瓷砖，是家居装饰中不可或缺的小伙伴，咱们的厨房、卫生间，还有那炫酷的客厅，都是靠它们来撑场面。
不过，瓷砖的美丽背后，其实藏着一些不为人知的小秘密，比如“断裂模数”和“破坏强度”。
听起来好像有点高深，其实没啥复杂的，咱们慢慢聊聊。
1. 瓷砖的基本知识1.1 瓷砖的材质先说说瓷砖的材质吧，瓷砖可不是随便什么材料就能做的，它主要分为陶瓷、玻璃和石材三大类。
陶瓷砖就像我们平常吃的饭团，表面光滑，但里面却很坚硬；玻璃砖就像一个个小明珠，透亮得让人心动；石材砖更是让人感受到大自然的气息，仿佛在家里就能享受山川河流的气魄。
1.2 瓷砖的使用场景说到使用场景，那就更丰富了！厨房里，我们最害怕的就是油烟和水渍，这时候，瓷砖就像个坚韧的保镖，挡住一切麻烦；而在卫生间，防滑的瓷砖让我们在洗澡时不至于滑倒，简直是贴心的小助手。
而在客厅，瓷砖的美观更是让家里瞬间高大上，真是居家必备。
2. 瓷砖的断裂模数和破坏强度2.1 什么是断裂模数？好，接下来咱们进入正题，谈谈“断裂模数”这回事。
简单来说，断裂模数就是瓷砖抵抗裂纹扩展的能力。
想象一下，如果瓷砖是一位勇士，断裂模数就是他的铠甲，铠甲越厚，勇士越不容易受伤。
我们在选择瓷砖时，断裂模数越高，瓷砖就越耐磨，日常使用中不容易出现裂缝，真是个好选择呀！2.2 什么是破坏强度？再说说“破坏强度”。
它描述的是瓷砖能承受多大的压力而不破裂。
换句话说，破坏强度就是瓷砖的抗压能力，像是大力士的力量。
比如，家里搬个大沙发，瓷砖受不了就会“嗷”的一声，裂了。
你说多心疼啊，心里简直是五味杂陈，所以，挑选破坏强度高的瓷砖，就能省去不少烦恼。
3. 如何选择瓷砖3.1 看数据，选品质那么，咱们在选瓷砖时，应该怎么看这些数据呢？首先，要多看看瓷砖的断裂模数和破坏强度的指标，通常这些数据会在产品说明书上或者标签上写明。
别小看这些数字，它们可是你家安全的守护神，选择的时候可要认真点，不要马虎哦！3.2 结合实际需求当然，选择瓷砖可不能光看数字，得结合实际需求。
建筑材料实验作业指导书
实验作业指导书一、水泥标准稠度用水量检测实施细那么1、标准稠度用水量可用调整水量和不变水量法中的任一种测定，如发生争议以前者为准。
2、实验前检查：仪器金属棒应能自由滑动；试锥降至锥模顶面位置时，指针应对准标尺零点；搅拌机应运转正常。
3、拌和用具先用湿布擦过。
称取水泥500克〔〕。
将拌和水倒入锅内，然后在5s-10s内小心将称好的500g水泥参加水中。
4、将锅放到搅拌机的锅座上，升至搅拌位置，启动搅拌机，依标准程序搅拌完毕。
5、搅拌结束后，立即把净浆装入模具内，用小刀插捣，振动数次，刮去多余净浆，抹平后迅速放在试锥下固定位置，将试锥降至净浆外表，拧紧螺丝，然后突然放松，让试锥自由沉入净浆中，到试锥停止下沉或释放试锥30s时记录试锥下沉深度。
6、用调整水量法测定时，以试锥下沉深度28±2mm之间的拌和用水量为标准稠度用水量，如超出范围需调整水量，重新试验，直至到达标准。
7、用不变水量方法测定时，根据仪器上对应标尺计算得到标准稠度用水量。
8、如下沉度下沉小于13mm时，应该用调整水量法测定。
注：实验室温度为20±2℃，相对湿度应不低于50％。
养护箱温度为20±1℃，相对湿度不低于90％。
该检测细那么依据GB/T1346-2001?水泥标准稠度用水量、凝结时间、安定性检验方法?。
二、水泥凝结时间检测实施细那么1、测定前，将圆模放在玻璃板上，并调整仪器使试针接触玻璃板时，指针对准标尺零点。
2、依标准稠度用水量制取水泥净浆，立即一次装入圆模，插捣振动数次后刮平，然后放入养护箱内。
3、初凝测定时，从养护箱取出圆模放到试针下，使试针与净浆面接触，拧紧螺丝，然后突然放松，让试针自由沉入净浆，到试针停止下沉或释放试锥30s时观察指针读数，当试针沉至距底板4mm±1mm时为水泥到达初凝状态；最初测定时，应轻扶金属棒，已防试针撞弯。
但初凝时间仍必须以自由降落测得结果为准。
第一次测初凝应为试件在养护箱中养护至加水后30min。

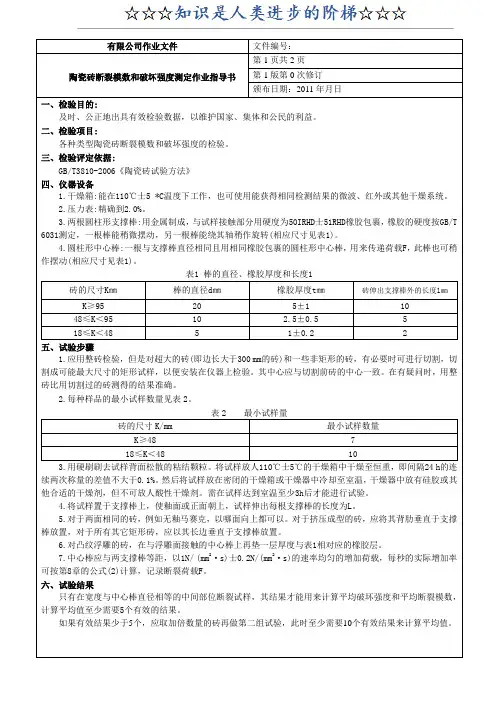

陶瓷砖断裂模数和破坏强度测定作业指导书
有限公司作业文件文件编号：陶瓷砖断裂模数和破坏强度测定作业指导书第1页共2页第1版第0次修订颁布日期：2011年月日一、检验目的:及时、公正地出具有效检验数据，以维护国家、集体和公民的利益。
二、检验项目:各种类型陶瓷砖断裂模数和破坏强度的检验。
三、检验评定依据:GB/T3810-2006《陶瓷砖试验方法》四、仪器设备1.干燥箱:能在110℃士5 *C温度下工作，也可使用能获得相同检测结果的微波、红外或其他干燥系统。
2.压力表:精确到2.0%。
3.两根圆柱形支撑棒:用金属制成，与试样接触部分用硬度为50IRHD士51RHD橡胶包裹，橡胶的硬度按GB/T 6031测定，一根棒能稍微摆动，另一根棒能绕其轴稍作旋转(相应尺寸见表1)。
4.圆柱形中心棒:一根与支撑棒直径相同且用相同橡胶包裹的圆柱形中心棒，用来传递荷载F，此棒也可稍作摆动(相应尺寸见表1)。
表1 棒的直径、橡胶厚度和长度1砖的尺寸K㎜棒的直径d㎜橡胶厚度t㎜砖伸出支撑棒外的长度l㎜K≥95 20 5±1 10 48≤K＜95 10 2.5±0.5 518≤K＜48 5 1±0.2 2五、试验步骤1.应用整砖检验，但是对超大的砖(即边长大于300 mm的砖)和一些非矩形的砖，有必要时可进行切割，切割成可能最大尺寸的矩形试样，以便安装在仪器上检验。
其中心应与切割前砖的中心一致。
在有疑问时，用整砖比用切割过的砖测得的结果准确。
2.每种样品的最小试样数量见表2。
表2 最小试样量砖的尺寸K/mm 最小试样数量K≥48718≤K＜48103.用硬刷刷去试样背面松散的粘结颗粒。
将试样放人110℃士5℃的干燥箱中干燥至恒重，即间隔24 h的连续两次称量的差值不大于0.1%。
然后将试样放在密闭的干燥箱或干燥器中冷却至室温，干燥器中放有硅胶或其他合适的干燥剂，但不可放人酸性干燥剂。
需在试样达到室温至少3h后才能进行试验。
4.将试样置于支撑棒上，使釉面或正面朝上，试样伸出每根支撑棒的长度为L。

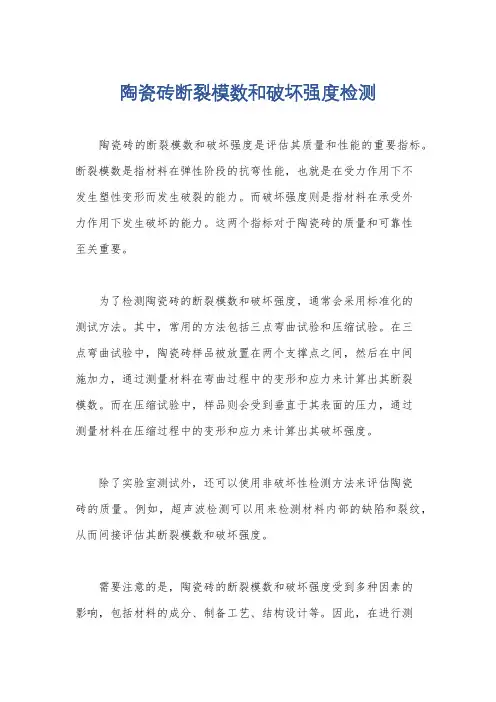

陶瓷砖断裂模数和破坏强度检测
陶瓷砖断裂模数和破坏强度检测
陶瓷砖的断裂模数和破坏强度是评估其质量和性能的重要指标。
断裂模数是指材料在弹性阶段的抗弯性能，也就是在受力作用下不
发生塑性变形而发生破裂的能力。
而破坏强度则是指材料在承受外
力作用下发生破坏的能力。
这两个指标对于陶瓷砖的质量和可靠性
至关重要。
为了检测陶瓷砖的断裂模数和破坏强度，通常会采用标准化的
测试方法。
其中，常用的方法包括三点弯曲试验和压缩试验。
在三
点弯曲试验中，陶瓷砖样品被放置在两个支撑点之间，然后在中间
施加力，通过测量材料在弯曲过程中的变形和应力来计算出其断裂
模数。
而在压缩试验中，样品则会受到垂直于其表面的压力，通过
测量材料在压缩过程中的变形和应力来计算出其破坏强度。
除了实验室测试外，还可以使用非破坏性检测方法来评估陶瓷
砖的质量。
例如，超声波检测可以用来检测材料内部的缺陷和裂纹，从而间接评估其断裂模数和破坏强度。
需要注意的是，陶瓷砖的断裂模数和破坏强度受到多种因素的
影响，包括材料的成分、制备工艺、结构设计等。
因此，在进行测
试和评估时，需要综合考虑这些因素，以确保得到准确可靠的结果。
同时，在实际使用中，还应根据具体的工程需求和环境条件来选择
合适的陶瓷砖产品，以确保其能够满足实际的使用要求。
陶瓷砖断裂模数和破坏强度测定作业指导书
F—破坏荷载，N;
L—两根支撑棒之间的跨距，mm，
b—试样的宽度，mm;
h—试验后沿断裂边测得的试样断裂面的最小厚度1〕，mm。
记录所有结果，以有效结果计算试样的平均破坏强度和平均断裂模数。
七、试验报告
1.依据GB/T 3810本部分;
2.试样的描述，如表面有凸纹浮雕;
3.试样的数量;
4.d,t,l和L的值;
1.应用整砖检验，但是对超大的砖(即边长大于300 mm的砖)和一些非矩形的砖，有必要时可进行切割，切割成可能最大尺寸的矩形试样，以便安装在仪器上检验。其中心应与切割前砖的中心一致。在有疑问时，用整砖比用切割过的砖测得的结果准确。
2.每种样品的最小试样数量见表2。
表2最小试样量
砖的尺寸K/mm
最小试样数量
5.各试样的破坏荷载F;
6.平均破坏荷载;
7.各试样的破坏强度(S);
8.平均破坏强度;
9.各试样的断裂模数;
10.平均断裂模数。
7.中心棒应与两支撑棒等距，以1N/ (mm2·s)士0.2N/(mm2·s)的速率均匀的增加荷载，每秒的实际增加率可按第8章的公式(2)计算，记录断裂荷载F。
六、试验结果
只有在宽度与中心棒直径相等的中间部位断裂试样，其结果才能用来计算平均破坏强度和平均断裂模数，计算平均值至少需要5个有效的结果。
如果有效结果少于5个，应取加倍数量的砖再做第二组试验，此时至少需要10个有效结果来计算平均值。
K≥48
7
18≤K＜48
10
3.用硬刷刷去试样背面松散的粘结颗粒。将试样放人110℃士5℃的干燥箱中干燥至恒重，即间隔24 h的连续两次称量的差值不大于0.1%。然后将试样放在密闭的干燥箱或干燥器中冷却至室温，干燥器中放有硅胶或其他合适的干燥剂，但不可放人酸性干燥剂。需在试样达到室温至少3h后才能进行试验。
030陶瓷砖检验作业指导书
1 适用范围本作业指导书适用于陶瓷砖中吸水率、断裂模数、破坏强度的检验。
2 依据标准《陶瓷砖》GB/T 4100-2015《陶瓷砖试验方法第3部分：吸水率、显气孔率、表观相对密度和容重的测定》GB/T 3810.3-2017《陶瓷砖试验方法第4部分：断裂模数和破坏强度的测定》GB/T 3810.4-20063 技术指标3.1 挤压陶瓷砖E≤0.5﹪AIa类3.2 挤压陶瓷砖0.5﹪＜E≤3﹪AIb 类3.3 挤压陶瓷砖3﹪＜E≤6﹪AII a 类3.4 挤压陶瓷砖6﹪＜E≤10﹪AIIb 类3.5 挤压陶瓷砖E＞10﹪AIII类3.6 干压陶瓷砖E≤0.5﹪BIa类Array3.7 干压陶瓷砖0.5﹪﹤E≤3﹪ BIb 类3.8 干压陶瓷砖3﹪﹤E≤6﹪ BIIa 类3.9 干压陶瓷砖6﹪﹤E≤10﹪ BIIb 类3.10 干压陶瓷砖E＞10﹪ BIII类注：断裂模数技术要求不适用于破坏强度≥3000N的砖4 试验仪器电热鼓风恒温烘箱（KH-047/101-2）、干燥器、天平（精度为所测试质量的0.01%）、压力表（精确到2.0%）、两根圆柱形支撑棒（用金属制成，与试样接触部分用硬度为50IRHD±5 IRHD橡胶包裹，一根棒能稍微摆动，另一根棒能绕其轴稍作旋转如图1）、圆柱形中心棒（一根与支撑棒直径相同且用相同橡胶包裹的圆柱形中心棒，用来传递载荷F，此棒也可稍作摆动）。
5 检验人员检验人员均为持证上岗人员。
6 取样一组十块整砖，共3组注：如每块砖的表面积大于0.04m2时，只需5块整砖；如每块砖的质量小于50g，则须足够数量的砖使每个试样质量达到50g~100g；砖的边长大于200mm且小于400mm时，可切成小块，但切割下得每一块应计入测量值内，多边形和其他非矩形砖，其长和宽均按外接矩形计算。
若砖的边长大于400mm时，至少在3块整砖的中间部位切取最小边长为100mm的5块试样。
7 试验方法和计算结果7.1 吸水率7.1.1 试样步骤将砖放在110℃±5℃的烘箱中干燥至恒重，即每隔24h的两次连续质量之差小于0.1﹪，砖放在有硅胶或其他干燥器剂的干燥箱内冷却至室温。
瓷砖断裂模数和破坏强度
瓷砖断裂模数和破坏强度瓷砖断裂模数和破坏强度，这两个词听起来好像很专业，但是其实它们跟我们的生活息息相关。
你家装修的时候，是不是经常会遇到这种情况：明明是好好的瓷砖，怎么一踩就碎了呢？这就是因为瓷砖的断裂模数和破坏强度不够大，不能承受我们的重量。
那么，什么是瓷砖的断裂模数和破坏强度呢？别着急，我这个“砖家”马上就给你解释清楚。
我们来说说瓷砖的断裂模数。
简单来说，断裂模数就是一个材料在受到外力作用下发生破坏时的最小应力值。
想象一下，如果一个材料的断裂模数很小，那么即使只有一点点压力，它也会立刻崩溃。
而一个断裂模数很大的材料，即使受到很大的压力，也不会轻易破裂。
所以说，瓷砖的断裂模数越大，越能承受我们踩踏的压力。
那么，怎样才能提高瓷砖的断裂模数呢？这就需要说到瓷砖的破坏强度了。
破坏强度是指材料在受到外力作用下发生破坏时的最大应力值。
换句话说，破坏强度越高，材料越不容易破裂。
所以，我们可以通过提高瓷砖的破坏强度来增加它的承受能力。
那么，如何提高瓷砖的破坏强度呢？这里有一个小窍门：选择高强度的原材料。
比如说，我们可以选择添加一些特殊的添加剂，或者使用更高质量的粘土作为原料。
这样一来，制作出来的瓷砖就会具有更高的破坏强度，更能承受我们的重量。
提高瓷砖的断裂模数和破坏强度还有一个重要的前提，那就是生产工艺。
只有采用先进的生产工艺，才能保证瓷砖的质量。
比如说，我们需要控制好瓷砖的烧结温度和时间，以确保其内部结构均匀、紧密。
我们还需要对瓷砖进行严格的质量检测，确保每一片瓷砖都符合国家标准。
瓷砖的断裂模数和破坏强度是我们在家庭装修中需要关注的一个重要指标。
只有选择了具有高断裂模数和破坏强度的瓷砖，我们才能放心地在家中行走，不用担心一不小心就摔个粉碎。
当然啦，除了选择合适的瓷砖之外，我们还要注意地面的防滑处理，以及穿着舒适的鞋子等细节问题。
只有这样，我们才能真正享受到美好的家居生活。
好了，今天关于瓷砖断裂模数和破坏强度的小知识就介绍到这里啦。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6.平均破坏荷载;
7.各试样的破坏强度(S);
8.平均破坏强度;
9.各试样的断裂模数;
10.平均断裂模数。
K≥48
7
18≤K＜48
10
3.用硬刷刷去试样背面松散的粘结颗粒。将试样放人110℃士5℃的干燥箱中干燥至恒重，即间隔24 h的连续两次称量的差值不大于0.1%。然后将试样放在密闭的干燥箱或干燥器中冷却至室温，干燥器中放有硅胶或其他合适的干燥剂，但不可放人酸性干燥剂。需在试样达到室温至少3h后才能进行试验。
湖南亚柏技术管理咨询有限公司作业文件
文件编号：
陶瓷砖断裂模数和破坏强度测定作业指导书
第1页共2页
第1版第0次修订
颁布日期：2011年月日
破坏强度(S)以牛顿(N)表示，按下列公式计算:
式中:
F—破坏荷载，单位牛顿(N);
L—两根支撑棒之间的跨距，单位毫米(mm);
b—试样的宽度，单位毫米(mm)。
断裂模数(R)以牛顿每平方毫米(N/mm2)表示，按下列公式计算:
1.应用整砖检验，但是对超大的砖(即边长大于300 mm的砖)和一些非矩形的砖，有必要时可进行切割，切割成可能最大尺寸的矩形试样，以便安装在仪器上检验。其中心应与切割前砖的中心一致。在有疑问时，用整砖比用切割过的砖测得的结果准确。
2.每种样品的最小试样数量见表2。
表2最小试样量
砖的尺寸K/mm
最小试样数量
GB/T3810-2006《陶瓷砖试验方法》
四、仪器设备
1.干燥箱:能在110℃士5 *C温度下工作，也可使用能获得相同检测结果的微波、红外或其他干燥系统。
2.压力表:精确到2.0%。
3.两根圆柱形支撑棒:用金属制成，与试样接触部分用硬度为50IRHD士51RHD橡胶包裹，橡胶的硬度按GB/T 6031测定，一根棒能稍微摆动，另一根棒能绕其轴稍作旋转(相应尺寸见表1)。
4.圆柱形中心棒:一根与支撑棒直径相同且用相同橡胶包裹的圆柱形中心棒，用来传递荷载F，此棒也可稍作摆动(相应尺寸见表1)。
表1棒的直径、橡胶厚度和长度1
砖的尺寸K㎜
棒的直径d㎜
橡胶厚度t㎜
砖伸出支撑棒外的长度l㎜
K≥95
20
5±1
10
48≤K＜95
10
2.5±0.5
5
18≤K＜48
5
1±0.2
2
五、试验步骤
7.中心棒应与两支撑棒等距，以1N/ (mm2·s)士0.2N/(mm2·s)的速率均匀的增加荷载，每秒的实际增加率可按第8章的公式(2)计算，记录断裂荷载F。
六、试验结果
只有在宽度与中心棒直径相等的中间部位断裂试样，其结果才能用来计算平均破坏强度和平均断裂模数，计算平均值至少需要5个有效的结果。
如果有效结果少于5个，应取加倍数量的砖再做第二组试验，此时至少需要10个有效结果来计算平均值。
4.将试样置于支撑棒上，使釉面或正面朝上，试样伸出每根支撑棒的长度为L。
5.对于两面相同的砖，例如无釉马赛克，以哪面向上都可以。对于挤压成型的砖，应将其背肋垂直于支撑棒放置，对于所有其它矩形砖，应以其长边垂直于支撑棒放置。
6.对凸纹浮雕的砖，在与浮雕面接触的中心棒上再垫一层厚度与表1相对应的橡胶层。
式中:
F—破坏荷载，N;
L—两根支撑棒之间的跨距，mm，
b—试样的宽度，mm;
h—试验后沿断裂边测得的试样断裂面的最小厚度1〕，mm。
记录所有结果，以有效结果计算试样的平均破坏强度和平均断裂模数。
七、试验报告
1.依据GB/T 3810本部分;
2.试样的描述，如表面有凸纹浮雕;
3.试样的数量;
4.d,t,l和L的值;
陶瓷砖断裂模数和破坏强度测定作业指导书
有限公司作业文件
文件编号：
陶瓷砖断裂模数和破坏强度测定作业指导书
第1页共2页
第1版第0次修订
颁布、公正地出具有效检验数据，以维护国家、集体和公民的利益。
二、检验项目:
各种类型陶瓷砖断裂模数和破坏强度的检验。
三、检验评定依据:
