10kV真空断路器技术参数
10KV高压真空断路器的型号参数

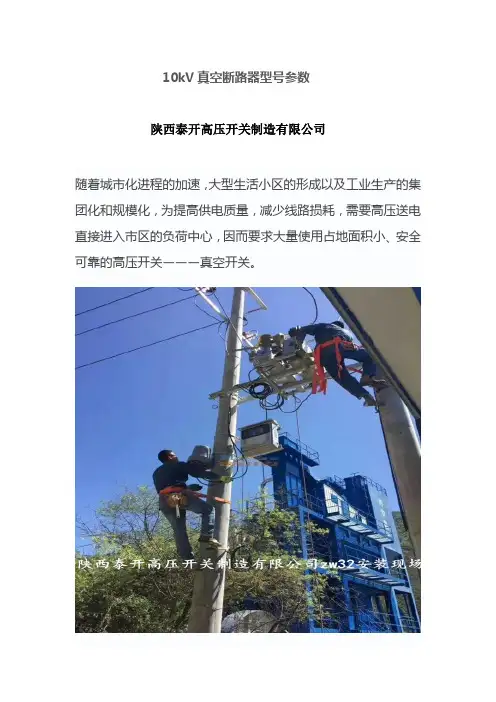

10kV真空断路器型号参数陕西泰开高压开关制造有限公司随着城市化进程的加速，大型生活小区的形成以及工业生产的集团化和规模化，为提高供电质量，减少线路损耗，需要高压送电直接进入市区的负荷中心，因而要求大量使用占地面积小、安全可靠的高压开关———真空开关。
真空开关是一种以气体分子极为稀少，绝缘强度很高的真空空间为熄弧介质的新型开关。
其触头是在密封的真空灭弧室内分、合电路的，切断电流时，仅有金属蒸汽离子形成的电弧，而无气体的碰撞游离，因金属蒸汽离子的扩散及再复合过程非常迅速，从而能快速灭弧和恢复原来的真空度，可承受多次分、合闸而不降低开断能力，并且不产生高压气体及有毒气体。
因此具有：体积小，重量轻；动作快，开断容量大；适合频繁操作;无火灾及爆炸危险，不污染环境；寿命长，维修工作量少等优点。
真空开关的工艺水平适合我国企业的制造现状，价格相对较低，非常适合我国的国情，因此得到了普遍的应用。
据统计，我国目前在10kV 级断路器中，真空开关占到80%以上。
在35kV 级，近几年也占到40%以上。
但是，由于真空开关依赖真空实现快速灭弧开断，在检测中也较多出现真空灭弧室漏气、机械特性失调、温升过高等不合格现象，因此在应用真空开关时必须处理好这几个关键问题。
1、真空室漏气真空灭弧室是真空开关的核心部件，它是采用玻璃或陶瓷作支撑及密封，内部有动、静触头和屏蔽罩，室内有负压，真空度为10-4～10-6 Pa，保证其开断时的灭弧性能和绝缘水平。
随着真空灭弧室使用时间的增长和开断次数的增多，以及受外界因素的作用，其真空度逐步下降，其开断性能也随之降低，当真空度低于1.3×10-2 Pa 时，将导致开断和关合能力的不稳定。
因此应注意下列几点：(1)真空灭弧室出厂时的真空度应不低于1.3×10-5 Pa。
(2)出厂前真空开关应经过严格的检查和装配，维修时应紧固灭弧室的各螺栓，以保证其受力均匀。
(3)保证导电杆同心度的设计。
10kV柱上真空断路器技术要求规范书议
2018年临武分公司10kV及以下工程10kV柱上真空断路器专用技术规范校对：编制：设计单位：中国电建集团海南电力设计研究院有限公司2018年07月供货一览表目录1 总则 (3)2 工作范围 (3)2.1 范围和界限 (3)2.2 服务范围 (3)3 应遵循的主要标准 (4)4 使用条件 (5)4.1 正常使用条件 (5)4.2特殊使用条件要求 (6)4.3系统条件要求 (6)5 技术要求 (6)5.1 基本参数 (6)5.2设计与结构要求 (9)5.3专业接口要求 (12)6 试验 (13)6.1型式试验 (13)6.2出厂试验 (13)6.3现场验收试验 (14)7 产品对环境的影响 (14)8 企业VI标识 (14)9 技术文件要求 (14)10 监造、包装、运输、安装及质量保证 (15)10.1监造 (15)10.2包装和运输 (15)10.3安装指导 (15)10.4质量保证 (15)1 总则1.1 本设备技术规范书适用于10kV柱上真空断路器，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术文件文件提出的是最低限度的技术要求。
凡本技术文件文件中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标人应按相应标准的条文进行设备设计、制造、试验和安装。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.3 如果投标人没有以书面形式对本技术文件文件的条文提出异议，则意味着投标人提供的设备完全符合本技术文件文件的要求。
如有异议，不管是多么微小，都应在报价书中以“对技术文件文件的意见和同技术文件文件的差异”为标题的专门章节中加以详细描述。
1.4 本技术文件文件所使用的标准如遇与投标人所执行的标准不一致时，按较高标准执行。
1.5 本技术文件文件经建设单位、供货单位双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
10kv户内真空断路器技术要求

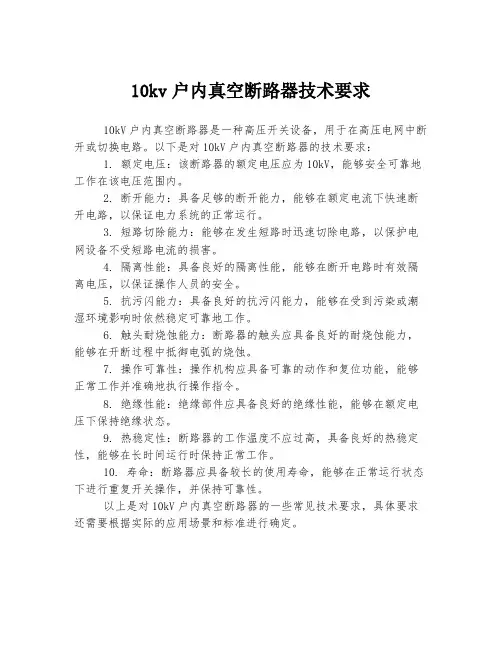

10kv户内真空断路器技术要求
10kV户内真空断路器是一种高压开关设备，用于在高压电网中断开或切换电路。
以下是对10kV户内真空断路器的技术要求：
1. 额定电压：该断路器的额定电压应为10kV，能够安全可靠地工作在该电压范围内。
2. 断开能力：具备足够的断开能力，能够在额定电流下快速断开电路，以保证电力系统的正常运行。
3. 短路切除能力：能够在发生短路时迅速切除电路，以保护电网设备不受短路电流的损害。
4. 隔离性能：具备良好的隔离性能，能够在断开电路时有效隔离电压，以保证操作人员的安全。
5. 抗污闪能力：具备良好的抗污闪能力，能够在受到污染或潮湿环境影响时依然稳定可靠地工作。
6. 触头耐烧蚀能力：断路器的触头应具备良好的耐烧蚀能力，能够在开断过程中抵御电弧的烧蚀。
7. 操作可靠性：操作机构应具备可靠的动作和复位功能，能够正常工作并准确地执行操作指令。
8. 绝缘性能：绝缘部件应具备良好的绝缘性能，能够在额定电压下保持绝缘状态。
9. 热稳定性：断路器的工作温度不应过高，具备良好的热稳定性，能够在长时间运行时保持正常工作。
10. 寿命：断路器应具备较长的使用寿命，能够在正常运行状态下进行重复开关操作，并保持可靠性。
以上是对10kV户内真空断路器的一些常见技术要求，具体要求还需要根据实际的应用场景和标准进行确定。
10kV真空断路器技术参数
目录高压真空断路器ZN12-12 型户内高压真空断路器ZN12-40.5 型户内高压真空断路器ZN65-12 型户内高压真空断路器VS1-12 型户内高压真空断路器ZN28-12 型户内高压真空断路器ZN28A-12 型户内高压真空断路器ZW32-12 型户外高压真空断路器ZN12-12户内高压真空断路器一、概述ZN12-12 型真空断路器为额定电压12kV 、三相交流50Hz 的户内高压开关设备，是引进德国西门子公司3AF 技术的国产化产品。
本断路器的操作机构为弹簧储能式，可以用交流或直流扣作，亦可用手动扣作。
本断路器结构简单，开断能力强，机械寿命长，操作功能齐全，无爆炸危险，维修简便，适于作发电厂、变电所等输配电系统的控制或保护开关，尤其适用于开断重要负荷及频繁操作的场所。
二、使用环境条件海拔高度：低于1000m。
环境温度：最高+40 ℃，最低-25℃。
相对湿度：日平均不大于95%，月平均不大于90%。
地震烈度：低于8°。
无火灾、爆炸危险，无腐蚀性气体及无剧烈震动的场所。
三、技术参数注：合闸速度指触头最后6mm 时的平均速度分闸速度指触头刚分6mm 时的平均速度采用小型化纵磁场灭弧室每相回路电阻≤40μΩ机械联锁孔位置注：图中尺寸 b2000A 及以上为 360， 2000A 以下为350； 2000A 及以上，上下出线端孔 为 4-M12 ， 1600A 及以下，上下出线端孔为 2-M12 。
（）内的尺寸为 40、50kA 产品尺寸。
e 210 230 250 280 c 610 650 690 750 d 514 554 594 514 f586 626 666 726 g215235255215２四产品外形及安装尺ZN12-40.5户内高压真空断路器一、概述ZN12-40.5 型真空断路器为额定电压40.5kV 、三相交流50Hz 的户内高压开关设备，是引进德国西门子公司3AF 技术的国产化产品。
10kv户内真空断路器技术要求(一)

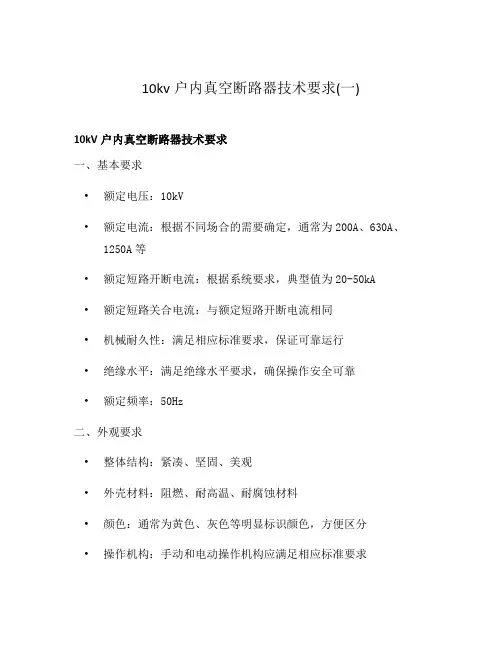

10kv户内真空断路器技术要求(一)10kV户内真空断路器技术要求一、基本要求•额定电压：10kV•额定电流：根据不同场合的需要确定，通常为200A、630A、1250A等•额定短路开断电流：根据系统要求，典型值为20-50kA •额定短路关合电流：与额定短路开断电流相同•机械耐久性：满足相应标准要求，保证可靠运行•绝缘水平：满足绝缘水平要求，确保操作安全可靠•额定频率：50Hz二、外观要求•整体结构：紧凑、坚固、美观•外壳材料：阻燃、耐高温、耐腐蚀材料•颜色：通常为黄色、灰色等明显标识颜色，方便区分•操作机构：手动和电动操作机构应满足相应标准要求•显示装置：配备操作状态显示装置，方便操作监视三、电气性能要求•操作机构电气性能：动作可靠，符合相关标准要求•断口电流互感器性能：满足精确测量、实时监测要求•绝缘性能：满足高电压操作要求，防止操作人员触电•遮蔽板性能：具有良好遮蔽效果，防止触摸到带电部位•操作单位性能：灵敏、可靠性好，满足操作要求四、举例解释说明例如，一款10kV户内真空断路器产品在技术要求方面应具备以下特点：•额定电压为10kV，额定电流可选630A或1250A，额定短路开断电流为30kA。
•机械耐久性要求能够经受恶劣条件下的长期运行，可达到10000次以上的开关机操作寿命。
•外壳采用阻燃材料制成，具有优良的耐高温和耐腐蚀性能，外观颜色为明显的黄色，便于识别和区分。
•操作机构采用电动机构，动作可靠，配备显示装置显示操作状态，方便操作监视。
•电气性能要求断口电流互感器精确测量断路器的负载电流，绝缘性能能够满足高电压操作要求，防止操作人员触电。
以上只是一些示例说明，实际的10kV户内真空断路器技术要求还需根据具体应用场景和相关标准进行具体的设计和评估。
10KV柱上真空断路器技术规范书
10kV 柱上真空断路器技术规范书单位：批准：审核：编制：年月1. 总则2. 引用标准3. 使用条件4. 技术参数5. 技术要求6. 附属设备技术参数及要求7. 质量保证及试验（监造）8. 供货商应提供的供货范围和技术文件9. 包装、运输附录一供方投标文件要求附录二买方提出的技术文件附录三试验大纲附录四售后服务附录五备品备件及专用工具1 总则1.1 本技术规范书适用于10KV 线路户外柱上交流真空断路器，型号为ZW □—12/630 — ( 20〜25kA )带隔离刀闸，它提出了断路器的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,卖方应提供符合本规范书和相关标准的优质产品。
1.3 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时,按较高标准执行。
1.4 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 本设备技术规范书未尽事宜,由买卖双方协商确定。
1.6 未尽事宜, 由买卖双方协商确定。
2 引用标准GB3ll.1 《高压输变电设备的绝缘配合》GBll022 《高压开关设备通用技术条件》GB2706 《交流高压电器动热稳定试验方法》GB763 《交流高压电器在长期工作时的发热》GB3906 《3〜35KV 交流金属封闭开关设备》SD/T318 《高压开关柜闭锁装置技术条件》DL/T593 《高压开关设备的共用订货技术条件》GB3309 《高压开关设备常温下的机械试验》DL/T486 《交流高压隔离开关和接地开关订货技术条件》DL/T615 交流高压断路器参数选用导则》DL/T403《12Kv 〜40.5kV 高压真空断路器订货技术条件》3 、 使用条件安装场所： 户外 海拔高度 : 1000 米 最高温度： 40 C 最低温度：-40 C最大日平均温差：25 °C8度水平加速度不大于 0.2m/S 2 垂直加速度不大于 0.25m/S 24 、 技术参数 4.1 主要技术参数名称 单位 数据额定电压 kV 12额定电流 A 630额定频率Hz 501min 工频耐压（干试 / 湿试）kV42( 断口 49 ）/30污秽等级 ：4级空气相对湿度： 日平均相对湿度不大于 95 ％ 月平均相对湿度不大于 90 ％地震裂雷电冲击耐压（峰值）kV75( 断口85 ）额定短路开断电流HZ20额定峰值耐受电流kA50DL/T615 交流高压断路器参数选用导则》4S额定短时耐受电流kA20额定短路关合电流（峰值）kA50额定操作顺序分-0.3s-合分-180s-合分机械寿命次10000额定短路电流开断次数次30额定操作电压V220 （DC, AC）辅助回路额定电压V220（DC，AC）过电流脱扣器额定电流A5电流互感器变比A200/5，400/5，600/5 （保护级：3级，测量级：0.5级）操作方式弹簧操作（手动/电动）二次回路1min工频耐压kV 24.2断路器调整后达到的技术数据名称单位数据触头开距mm10 ±1触头超行程mm 2 ±0.5分闸速度m/s 1 ±0.3合闸速度m/s0.6 ±0.2触头合闸弹跳时间ms< 2相间中心距mm340 ±1.5三相分合闸不同期性ms< 2各相导电回路电阻卩Q< 60分闸时间ms < 45动触头允许磨损累计厚度mm 34.3操动机构主要技术数据5、技术要求5.1真空断路器的外壳应为不锈钢外壳。
10kV架空线路柱上隔离开关、真空断路器技术规范
一、柱上隔离开关（1）额定频率：50Hz。
（2）额定电压：12kV。
（3）额定电流：630A。
（4）绝缘水平：见下表。
柱上隔离开关额定绝缘水平 kV二、柱上真空断路器（一）技术参数1.主要技术参数（见下表）柱上真空断路器主要技术参数2.技术规范（1）环境条件1）海拔高度：≤3000m。
2）最大风速：30m/s。
3）环境相对湿度：日平均值95%；月平均值90%。
4）地震烈度：8度。
5）污秽等级：3级。
（2）使用条件1）系统电压：10kV；系统最高电压：12kV；系统额定频率：50Hz；系统中性点接地方式：非有效。
2）安装地点：户外。
3）安装方式：柱上垂直。
（3）技术性能要求1）断路器应在规定的各种工作情况下达到开断性能的要求而不发生拒动或误动。
2）噪声：户外不大于55dB。
3）操动机构。
形式：弹簧机构或永磁电动机构；操作方式：手动操作或电动操作。
4）辅助回路。
辅助回路应能长期承载10A电流，温升不超过GB/T 11022—1999《高压开关设备和控制设备标准的共用技术要求》规定值。
辅助触点10对，其中5对动合触点，5对动断触点，并能按需要改换。
采用阻燃端子，留有15%备用端子排。
5）一次端子。
断路器提供连接导线的板式端子，端子受力：水平750N；垂直500N；横向400N。
断路器端子型式和尺寸应满足GB/T 5273—1985《高压器、高压电器和套管的接线端子》标准中有关规定。
6）断路器瓷套的爬电距离不小于31mm/kV（42kV以下）。
7）接地。
每台断路器应装设满足接地热稳定电流要求的接地极板，并配有与接地线连接用的接地螺栓，螺栓的直径不小于12mm。
8）寿命。
机械寿命（连续操作不调整）：10000次；电气寿命：开断100%额定开断短路电流30次。
9）每台断路器配有位置指示器。
合闸为红色；分闸为绿色。
10）所有支架按工程需要要进行热镀锌的防腐处理。
11）有符合国标的铭牌，铭牌用耐腐蚀的材料制成，字样、符号应清晰耐久，铭牌在正常运行时安装位置应明显可见。
10KV断路器的技术参数要求 文 档
1.10kv断路器机械寿命运行中的问题10kv断路器机械寿命。
是高压断路器产品质量的主要考核指标。
根据相关资料报道，国家高压电器质量检测中心对国产高压真空断路器进行过6次（1993、1995、1996、1999、2002及2003年）监督抽查，其合格率分别为83.3％、91.3％、58.8％、60％、57.1％及78.6％，此情令人堪忧。
其中一个主要问题是机械寿命达不到企业标准规定值，机械特性主要参数也超出产品技术条件规定范围。
通常一台高压断路器都是由几百只零部件组成，而每一个零部件的加工和工艺缺陷、相互配合链接咬合都将直接影响到高压断路器的机械特性。
同时与操动机构配套的辅助开关、微动开关、减速器、接线端子等绝大部分都是外协件，存在有一定的分散性，质量不可能达到100％，这些问题，都是直接影响断路器机械寿命的主要因素。
所以，在高压真空断路器的选型应用中，不宜轻信产品说明书的不实之词，应以实际试验报告为依据。
2.真空断路器额定开距参数的选择技术参考真空断路器处于分闸状态时，真空开关管动、静触头之间的距离选择与真空断路器的额定电压、使用条件、开断电流的性质及触头材料、真空间隙的耐压强度等因素有关，主要取决于额定电压和触头材料。
由于真空开关管的额定开距对绝缘性能的影响较大，当额定开距从零开距增大时，其绝缘水平也将提高，但当开距增大到一定数值时，开距对绝缘性能的影响就不大了，若进一步增大开距，将严重影响开关管的机械寿命。
通过对真空断路器的安装、运行及检修得出真空断路器额定开距一般选择范围为：10kV及以下一般为8～12mm，35kV一般为20～40mm。
3.真空断路触头工作压力参数的选择真空断路器触头的工作压力对真空断路器的性能有很大的影响，其压力等于真空开关管的自闭力与触头弹簧力之和。
断路器触头的工作压力选择应该满足4方面的要求：1、使真空开关管的触头接触电阻保持在规定的范围内，2、满足动稳定试验的要求，3、抑制合闸弹跳，4、减小分闸弹振。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
曲咼压真空断路器
ZN12-12型户内高压真空断路器ZN12-40.5型户内高压真空断路器ZN65-12型户内高压真空断路器VS1-12型户内高压真空断路器ZN28-12型户内高压真空断路器ZN28A-12型户内高压真空断路器ZW32-12型户外高压真空断路器
ZN12-12
户内高压真空断路器
一、概述
ZN12-12型真空断路器为额定电压12kV、三相交流50Hz的户内高压开关设备，是引进
德国西门子公司3AF技术的国产化产品。
本断路器的操作机构为弹簧储能式，可以用交流或直流扣作，亦可用手动扣作。
本断路器结构简单，开断能力强，机械寿命长，操作功能齐全，无爆炸危险，维修简便，适于作发电厂、变电所等输配电系统的控制或保护开关，尤其适用于开断重要负荷及频繁操
作的场所。
二、使用环境条件
海拔高度：低于1000m。
环境温度：最高+40 C,最低-25 C。
相对湿度：日平均不大于95%，月平均不大于90%。
地震烈度：低于8°。
无火灾、爆炸危险，无腐蚀性气体及无剧烈震动的场所。
三、技术参数
注：合闸速度指触头最后6mm时的平均速度分闸速度指触头刚分6mm时的平均速度采用小型化纵磁场灭弧室每相回路电阻w 40
注：图中尺寸 b2000A 及以上为360, 2000A
以下为350 ； 2000A 及以上，上下出线端孔 为4-M12，
1600A 及以下，上下出线端孔为 2-M12 。
()内的尺寸为
40、50kA 产品尺寸。
e 210 230 250 280 c 610 650 690 750 d 514 554 594 514
f 586 626 666 726 g
215
235
255
215
四、
产品外形及安装尺寸
寸
6
? OFF W
问一
一空
40MQ -®-4)-®- U F' U
机械联锁孔位置
ZN12-40.5
户内高压真空断路器
一、概述
ZN12-40.5型真空断路器为额定电压40.5kV、三相交流50Hz的户内高压开关设备，是
引进德国西门子公司3AF技术的国产化产品。
本断路器的操作机构为弹簧储能式，可以用交流或直流扣作，亦可用手动扣作。
本断路器结构简单，开断能力强，机械寿命长，操作功能齐全，无爆炸危险，维修简便, 适于作发电厂、变电所等输配电系统的控制或保护开关，尤其适用于开断重要负荷及频繁操
作的场所。
二、使用环境条件
海拔高度：低于1000m。
环境温度：最高+40 C,最低-25 C。
相对湿度：日平均不大于95%，月平均不大于90%。
地震烈度：低于8°。
无火灾、爆炸危险，无腐蚀性气体及无剧烈震动的场所。
三、技术参数
分闸速度指触头刚分12mm时的平均速度
ZN65-12
户内高压真空断路器
一、概述
ZN65-12型真空断路器为额定电压12kV、三相交流50Hz的户内高压开关设备，是吸收
国外先进技术的基础上自行设计开发的新一代断路器。
本断路器的操作机构为弹簧储能式，可以用交流或直流扣作，亦可用手动扣作。
本断路器结构简单，开断能力强，机械寿命长，操作功能齐全，无爆炸危险，维修简便，适于作发电厂、变电所等输配电系统的控制或保护开关，尤其适用于开断重要负荷及频繁操
作的场所。
二、用环境条件
海拔高度：低于1000m。
环境温度：最高+40 C,最低-25 C。
相对湿度：日平均不大于95%，月平均不大于90%。
地震烈度：低于8°。
无火灾、爆炸危险，无腐蚀性气体及无剧烈震动的场所。
三、术参数
分闸速度指触头刚分6mm时的平均速度
VS1-12（ZN63-12）
户内高压真空断路器
一、概述
VS1-12型真空断路器为额定电压12kV、三相交流50Hz的户内高压开关设备。
本断路器的操作机构为弹簧储能式，可以用交流或直流操作，亦可用手动操作。
本断路器结构简单，开断能力强，机械寿命长，操作功能齐全，无爆炸危险，维修简便, 适于作发电
厂、变电所等输配电系统的控制或保护开关，尤其适用于开断重要负荷及频繁操作的场所。
二、用环境条件
海拔高度：低于1000m。
环境温度：最高+40 C,最低-25 C。
相对湿度：日平均不大于95%，月平均不大于90%。
地震烈度：低于8°。
无火灾、爆炸危险，无腐蚀性气体及无剧烈震动的场所。
三、术参数
产品外形及安装尺寸 (VS1-12/1250-31.5)
四、
谖轮踏面胃边
652
10II 冇0 I 亦
656
ZN28-12
户内高压真空断路器
一、概述
ZN28-12型真空断路器为额定电压12kV、三相交流50Hz的户内高压开关设备•
ZN28-12系列固定式真空断路器为小型化结构。
自身配有专用的CD17直流电磁操动机
构，亦可配用CT17弹簧操动机构，具有体积小、开断能力大、寿命长、无爆炸危险、维修简单、成本低等特点。
适用于工矿企业、发电厂、变电所等作保护和控制之用，并适用于频繁操作场所，如投切电容器组、控制电炉、变压器、高压电机等。
二、用环境条件
海拔高度：低于1000m。
环境温度：最高+40 C,最低-10 C。
相对湿度：日平均不大于95%，月平均不大于90%。
地震烈度：低于8°。
无火灾、爆炸危险，无腐蚀性气体及无剧烈震动的场所。
三、技术参数
A B C D E F M
20kA 230 263(297) 190(203) 495 570 655 713 ] 31.5kA 230 297 203 520 590 708 773 2.20kA 产品选用真空灭弧室不同， B ，C 尺寸作相应变化
产品外形及安装尺寸
四、
Q
广
■■
L - U
蛊©
8
r
--------------------- ------------
----
】 口@
ZN28A-12分装式
户内高压真空断路器
一、概述
ZN28A-12系列分装式户内真空断路器为额定电压12kV、三相交流50Hz的户内高压开
关设备，主要装设在固定柜中，供工矿企业、发电厂及变电所作电气设施的保护和控制之用，尤其适用于频繁操作的场所。
由于本产品的传动形式、安装尺寸与SN10-10少油断路器完全一致，故特别适用于与
GG-1A（F）开关柜以及现有运行的GG-1A（F）开关柜的无油化改造。
本产品不带操动机构，使用时需配合适的操动机构，建议配用CD10、CD17改进型电
磁操动机构及CT17、CT8弹簧操动机构，操动机构和机械传动系统应保证主轴转角为58±
1 °，且机械特性满足表三的要求。
二、环境条件
海拔高度：低于1000m。
环境温度：最高+40 C,最低-10 C （允许在-30 C储运）。
相对湿度：日平均不大于95%，月平均不大于90%。
地震烈度：低于8°。
无火灾、爆炸危险，无腐蚀性气体及无剧烈震动的场所。
三、技术参数
断路器的主要技术参数见表1所列。
断路器经装配调整，其机械特性参数应达到表1序11、12及序17〜26内各项要求值。
四
产品外形及安装尺寸、
1 50
ZW32-12
户外高压真空断路器
一、概述
ZW32-12型户外柱上真空断路器为额定电压12kV、三相交流50Hz的户外配电设备。
要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。
适用于变电站及工矿企业配电系统中作保护和控制之用，也适用于农村电网及频繁操作的场所。
ZW32型户外柱上真空断路器可配置智能开关控制器，该智能系统可以自动隔离故障段,
恢复非故障区段的供电，提高系统供电的可靠性，满足配电自动化需求。
允许选用多种通讯方式构成通讯网，既可对开关进行本地手动可遥控操作，又可通过通讯网实现远方遥控。
二、使用环境
海拨高度：低于1000m ;
环境温度：最高+45 C，最低—40C,日温差变化25C;
风速：不大于35m/s;
无易燃、爆炸凶险、化学腐蚀及剧烈震动的场所。
三、技术参数
四、结构特点
ZW32-12型户外柱上真空断路器由三相支柱、机构箱组成。
三相支柱及电流互感器采用
户外环氧树脂固体绝缘。
外形结构及安装尺寸见项五。
a）装有真空灭弧室的柱上真空断路器开断性能可靠，具有无燃烧和爆炸危险，具有免维护、体积小、重量轻和寿命长等特点。
b）断路器采用支柱式全封闭固体绝缘结构，密封性能好，有防潮、防凝露性能，适应于高温潮湿地区使用。
c）断路器的合、分闸可手动或电动操作及远程操作。
亦可与控制器配套实现配电自动化，也可与重合控制器配合组成重合器。
d）弹簧操动机构体积小，结构简单新颖、耗能低、动作可靠。
e）断路器可装隔离开关，三相联动，在隔离开关分闸状态下有明显的可见断口，并具备与断路器本体之间的防误联锁，维护方便、安全。
五、产品外形及安装尺寸
890
922 | ZN4
1232。
