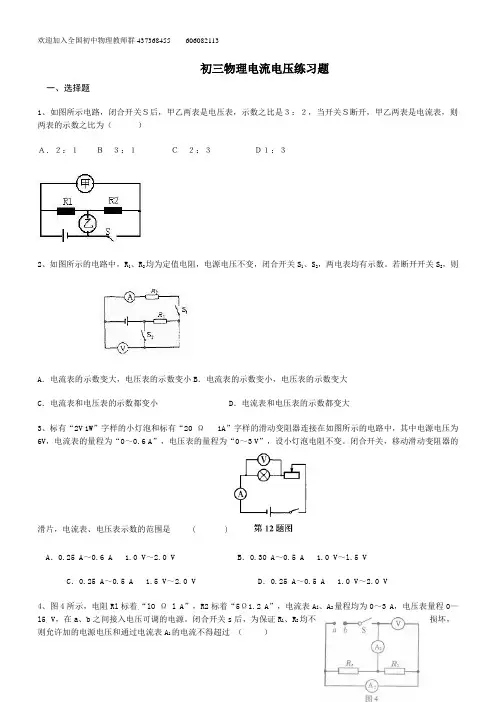

初三物理电流电压练习题
一、选择题
1、如图所示电路，闭合开关Ｓ后，甲乙两表是电压表，示数之比是３：２，当开关Ｓ断开，甲乙两表是电流表，则两表的示数之比为（）
Ａ．２：１Ｂ３：１Ｃ２：３Ｄ１：３
2、如图所示的电路中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2，两电表均有示数。

若断开开关S2，则
A．电流表的示数变大，电压表的示数变小B．电流表的示数变小，电压表的示数变大
C．电流表和电压表的示数都变小 D．电流表和电压表的示数都变大
3、标有“2V 1W”字样的小灯泡和标有“20 Ω 1A”字样的滑动变阻器连接在如图所示的电路中，其中电源电压为6V，电流表的量程为“0～0.6 A”，电压表的量程为“0～3 V”，设小灯泡电阻不变。

闭合开关，移动滑动变阻器的滑片，电流表、电压表示数的范围是 ( )
A．0.25 A～0.6 A 1.0 V～2.0 V B．0.30 A～0.5 A 1.0 V～l.5 V
C．0.25 A～0.5 A 1.5 V～2.0 V D．0.25 A～0.5 A 1.0 V～2.0 V
4、图4所示，电阻Rl标着“lO Ω l A”，R2标着“5Ω1.2 A”，电流表A l、A2量程均为0～3 A，电压表量程0—l5 V，在a、b之间接入电压可调的电源。

闭合开关s后，为保证R1、R2均不损坏，则允许加的电源电压和通过电流表A1的电流不得超过（）
A．16 V 1 A B. l0 V 2.2 A
C．6 V 2.2 A D. 6 V 1.8 A
5、如图所示电路，电源两端的电压一定，当开关s1闭合、s2断开时，电流表和电压表示数分别为I1、U1；当再闭合s2，且将滑片P适当右移后，电流表和电压表示数分别为I2、U2，则下列叙述一定正确的是
A. I 1﹥I2 U1﹥U2
B. I1﹥I2 U1大于、小于或等于U2都有可能
C. U1﹤U2 I1=I2
D. U1﹤U2 I1大于、小于或等于I2都有可能
6、如图所示的电路，电源电压一定，R1=10欧，R2=30欧，当开关S1、S2都闭合时，电流表的示数为3.0安，电压表的示数不为零，则当开关S1闭合，S2断开时，电流表的示数可能是
A．4.0安 B．5.0安 C．3.0安 D．3.6安
7、如图所示，三个完全相同的电阻（阻值均不大于10Ω），连接在电路中，已知AB两点间的电压是U，通过A点的电流为I，且电压表内阻很大，电流表内阻很小可忽略，则电流表和电压表示数分别是（）
A、，
B、，
C、I ，U
D、2I ，2U
8、利用右图所示的电路可以测量出电压表的电阻，R为电阻箱,电源电压恒定不变，当R取不同阻值时，电压表均对应有不同读数U，多次改变电阻箱的阻值，所得到的I／U-R图象为下图中的哪一个（）
9、如图所示的电路，闭合开关，小灯泡正常发光。

若将小灯泡和电流表的位置互换，则闭合开关后的现象是( )
A.小灯泡不发光，电压表没有示数
B.小灯泡不发光，电流表没有示数
C.小灯泡正常发光．电压表没有示数
D.小灯泡正常发光，电流表没有示数
10、在如图所示的电路中，电源电压不变，闭合电键K，电压表、电流表均有示数。

将滑动变阻器的滑片P向左移动，一会儿发现有一电压表和电流表示数的比值变小，则下列判断中正确的是：
A、电阻R1短路，电压表的示数均变大;
B、电阻R1断路，电流表的示数变大;
C、滑动变阻器断路，电流表的示数变小;
D、滑动变阻器短路，电压表V1的示数变大.
二、实验,探究题
11、如图24所示，司机小王发现他的小车油量表失灵了，打开一看，发现R'烧坏了，不知它属于什么型号，再看变阻器R的铭牌，上面标有“50 Ω1A”的字样，为了确定被烧焦的电阻R'，他拆下车上的油量表另外找来电源、滑动变阻器R1、定值电阻R2、电压表和开关等器材，用导线连接成如图乙所示的电路进行实验，通过调节滑动变阻器R1的滑片P的位置，得到如下表所示的数据（其中R2=5 Ω）．油箱内无油时，P在b端；油箱装满时，P在a端．
图24
(1)油量表有最大读数时，通过油量表的电流强度是多少？
(2)图甲中被烧焦的电阻R'的阻值是多少？
12、现准备用“伏安法”测量额定电压为2.5V的小灯泡的电阻，实验室能提供的实验器材有：
A．待测小灯光L（其正常工作时的电阻值约为10Ω）；
B．二节新的干电池串联（每节干电池的电压为1.5V）；
C．电压表一个（量程为0～3V，0～15V，电阻为5KΩ）；
D．电流表一个（量程为0～0.6A，0～3A，电阻为5Ω）；
E．滑动变阻器R0（阻值为0～50Ω，额定电流为1A）；
F．开关S一个,导线若干.则：
（1）如果使用上述器材来测量小灯泡的电阻，那么，当小灯泡正常工作时，该电路中的电流约为 A，因此，电流表的量程应选0～ A。

（2）由于电流表和电压表都有一定的电阻，严格来说将它们接入电路后，对电路都要产生一定的影响。

那么，为了减少误差，在甲、乙所示的电路图（未画完）中，最好选（选填“甲”或“乙”）。

新课标第一网
（3）根据以上选择的电路图，在丙图中用铅笔画线代替导线进行连线，使之成为能比较精确地测量出小灯泡电阻的电路（其中，部分导线已连接）。

（4）在实验中，某同学设计的实验报告及实验记录数据如下表所示。

实验名称用“伏安法”测量小灯泡的电阻
实验目的练习使用电流表和电压表测量小灯泡的电阻
实验步骤a、按照电路图连接电路，调节滑动变阻器的滑片P，使电路中的最小。

b、闭合开关，调节滑片P，使小灯泡两端的电压达到 V，然后，测量从额定电压开始逐次（选填“降低”或“升高”），获得几组数据。

c、根据测出的电压值和电流值，求出小灯泡的电阻。

实验记录电压U/V 电流I/A 电阻R/Ω2.5 0.26 9.6
2.0 0.24 8.3
1.5 0.2 7.5
1.0 0.15 6.7
①将实验步骤中的空格填写完整。

②从实验记录中可以看出，存在明显错误的记录数字是。

③根据实验记录数据，采用“描点法”在如图所示的坐标系中，作出小灯泡的U—I图像。

四、计算题（本题共2小题，共12分。

解答时应写出必要的文字说明、公式和重要的演算步骤。

只写出最后结果的不能得分。

有数值运算的题，答案中必须写出数值和单位。

）
14、小盟想利用一块电流表和阻值已知的电阻R0测量电阻R X的阻值。

小盟选择了满足实验要求的电源、电流表A，并连接了实验电路，如图所示。

小盟的实验步骤没有写完整，请你帮助小盟完成实验步骤，并写出电阻R X的表达式。

（1）闭合开关S1，断开S2，读出电流表的示数为I1；
（2）____________，读出电流表的示数为I2；
请用I1、I2和R0表示R X。

R X = 。

15、小宇看到张明同学的实验报告，其中下表是张明在测定额定电压为4.5V的小灯泡电阻实验中，得到部分U和I
的数据：
1 2 3 4 5
实验次
数
U/V 3.0 3.5 4.0 4.5 5.0
I/A 0.24 0.28 0.32 0.34 0.35
（1）从数据中可知，该小灯泡的额定电流为_________ A，正常发光时的电阻为_________ Ω；（结果保留一位小数）
（2）小宇想通过实验验证上述表格中的每一组数据是否正确，于是他设计了如图1所示的电路图，利用了张明同学的实验器材；标有4.5V字样的小灯泡、可在0﹣﹣25Ω范围内调节的滑动变阻器等，但电源上的电压值模糊不清．
①如图2甲是他未完成的实验电路连接，请你用笔画线代替导线将电路连接完整；
②正确连接电路，闭合开关前，滑动变阻器的滑片应移到_________ 的位置，闭合开关后，小宇看到如图2乙所示电流表的示数为_________ A，电压表示数的示数为_________ V，他马上用这些读数和滑动变阻器提供的信息算出电源电压为_________ V；
③继续调节滑动变阻器滑片的过程中，小灯泡发出耀眼的白色后突然熄灭，他观察到电压表有示数，电流表无示数，则故障可能是_________ ．
（3）小宇想通过这个实验得到与张明完全一致的实验数据，你认为小宇_________ （填“能”或“不能”）做到．
三、填空题
16、如图电路中，三个电表R、S、T连接无误，两个电灯M、N均正常发光，已知R、S、T的读数分别为1.5、1.2和2.5（单位是伏或安），则灯M两端的电压为伏，通过灯M的电流为安。

17、如图甲所示电路，当变阻器的滑片从一端滑动到另一端的过程中，两只电压表的示数Ul、 U2跟电流表示数I 的变化情况如图乙所示。

电源电压不变，不考虑电表电阻对电路的影响，则图线A表示的变化情况；当变阻器的滑片向左滑动时，两端电压与电流的变化量之比即△U2/△I= 。

四、计算题
18、在下图的电路中，电源电压为9V且保持不变，电流表规格为“0～0．6A”，电压表规格为“0～15V”，灯泡上标有“6V 3W”字样，R是一定值电阻
(1)灯泡正常发光时的电阻。

（2）当S1、S2和S3 都闭合时，调节滑动变阻器，测得了多组电压表和对应电流表的示数，并将他们绘制成如图的曲线, 计算电阻R的阻值。

(3)断开S2，闭合S1、S3，为了保证电路安全，滑动变阻器接人电路中的最小值。
