低压电气设备
低压电气设备教学课件ppt
由于线路短路、绝缘损坏等原因导致电流不经过负载直接流通。排除 方法：检查线路绝缘是否良好，更换损坏的元件或部件。
过载故障
由于负载过大，导致电流过大。排除方法：检查负载是否过大，调整 负载或更换大容量的电气设备。
漏电故障
由于绝缘电阻降低，导致设备外壳带电。排除方法：检查设备绝缘是 否良好，加强设备接地措施。
详细描述
低压电气设备通常是指工作在交流1000V以下或直流1500V以下的电气设备。根据不同的分类标准，低压电气设 备可以分为不同的类型。例如，根据用途可以分为控制电器、配电电器、检测电器等；根据工作原理可以分为电 磁式电器、非电量控制电器等。
低压电气设备的应用领域
总结词
低压电气设备广泛应用于各个领域，如电力、建筑、化工、机械等。它们在电力系统、建筑配电系统 、自动化生产线等领域发挥着重要的作用。
详细描述
低压电气设备广泛应用于各个领域，如电力、建筑、化工、机械等。在电力系统中，低压电气设备用 于配电线路的保护和控制；在建筑配电系统中，低压电气设备用于保障建筑物内的电力供应和设备控 制；在自动化生产线上，低压电气设备用于实现设备的自动化控制和监测。
低压电气设备的发展趋势
总结词
随着科技的不断进步和应用需求的不断提高，低压电 气设备也在不断发展。未来低压电气设备将朝着智能 化、模块化、小型化等方向发展。
按照规定的步骤进行设备的调试， 包括电源的接入、设备的启动、运 行状态的监测等，确保设备各项性 能指标达到要求。
调试后的总结
完成调试后，需要对调试结果进行 总结，记录设备的运行状况，对存 在的问题进行整改。
低压电气设备的维护与保养
01
02
03
日常维护
定期对低压电气设备进行 清洁、除尘、紧固等日常 维护工作，保持设备良好 的运行状态。
低压电气设备概述
低压电气设备概述引言低压电气设备是指在额定电压不超过1000V的交流电网或直流电网中，用于传输、分配、控制和保护电能的设备。
在电力系统中，低压电气设备的重要性不言而喻，它们的安全和可靠性直接关系到电力系统的稳定运行和用户用电的质量。
本文将从低压电气设备的定义、分类、特点和应用等方面进行概述，以帮助读者对该设备有更深入的了解。
定义低压电气设备是指在额定电压不超过1000V的交流电网或直流电网中，用于传输、分配、控制和保护电能的设备。
它们包括电力配电柜、断路器、接触器、继电器、开关、插头插座等多种设备。
这些设备在工业、建筑、民用及交通等领域都有广泛的应用。
分类低压电气设备可以根据其功能和用途进行分类。
以下是几种常见的分类方式：按功能分类1.输电设备：如电力变压器、配电柜、开关设备等，用于实现电能的传输和分配。
2.控制设备：如触摸屏、可编程逻辑控制器（PLC）、人机界面（HMI）等，用于实现对电力系统的控制。
3.保护设备：如断路器、漏电保护器、过电压保护器等，用于保护电力系统和用户设备的安全。
按用途分类1.工业领域：在工业生产中，低压电气设备用于电机控制、停电保护、照明和自动化控制等方面。
2.建筑领域：在建筑中，低压电气设备用于照明、空调、电梯、消防系统等方面。
3.民用领域：在民用家庭中，低压电气设备用于照明、家电、插座等方面。
4.交通运输领域：在交通系统中，低压电气设备用于信号灯、电动车辆充电桩、电气控制系统等方面。
低压电气设备具有以下特点：1.高安全性：低压电气设备经过严格的设计和测试，能够在正常使用和异常情况下保证电力系统的运行安全。
2.低损耗：低压电气设备采用高效的电子元器件和优化的设计，能够降低能量的损失和浪费。
3.高可靠性：低压电气设备经过长期的实践验证，具有良好的运行稳定性和可靠性，能够在长时间连续工作中保持良好的性能。
4.易于维护：低压电气设备的模块化设计和智能化管理，使得维护更加方便快捷，能够及时发现和排除故障。

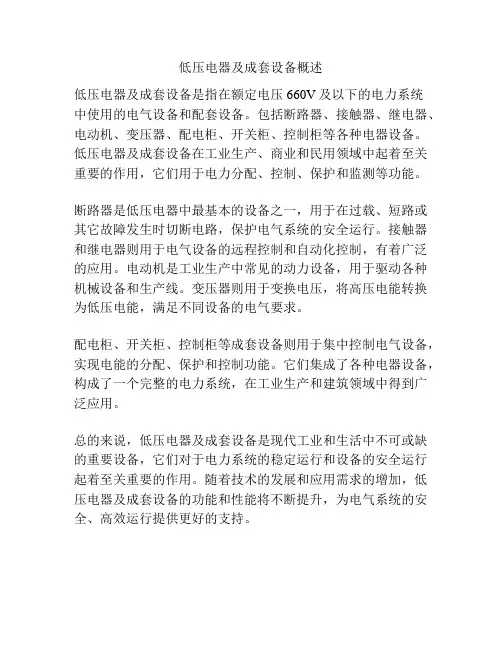

低压电器及成套设备概述
低压电器及成套设备概述
低压电器及成套设备是指在额定电压660V及以下的电力系统
中使用的电气设备和配套设备。
包括断路器、接触器、继电器、电动机、变压器、配电柜、开关柜、控制柜等各种电器设备。
低压电器及成套设备在工业生产、商业和民用领域中起着至关重要的作用，它们用于电力分配、控制、保护和监测等功能。
断路器是低压电器中最基本的设备之一，用于在过载、短路或其它故障发生时切断电路，保护电气系统的安全运行。
接触器和继电器则用于电气设备的远程控制和自动化控制，有着广泛的应用。
电动机是工业生产中常见的动力设备，用于驱动各种机械设备和生产线。
变压器则用于变换电压，将高压电能转换为低压电能，满足不同设备的电气要求。
配电柜、开关柜、控制柜等成套设备则用于集中控制电气设备，实现电能的分配、保护和控制功能。
它们集成了各种电器设备，构成了一个完整的电力系统，在工业生产和建筑领域中得到广泛应用。
总的来说，低压电器及成套设备是现代工业和生活中不可或缺的重要设备，它们对于电力系统的稳定运行和设备的安全运行起着至关重要的作用。
随着技术的发展和应用需求的增加，低压电器及成套设备的功能和性能将不断提升，为电气系统的安全、高效运行提供更好的支持。
低压电气设备(精)
掌握的开关电器，每小时可带电操作1200次。，甚至能短时接通与分 断超过数倍额定电流的过负载。一般用按纽操作。不行以有欠压和失 压爱护。 B、型号：C 接触器 J、Z沟通或直流 额定电流或主触头数
低压电气设备
低压电气设备
低压电气设备
3、刀开关 A、作用：用来接通和切断500V以下的交直流电路，且主要靠在空气中
拉长弧或利用金属灭弧栅将电弧截为短弧来灭弧。 B、型号：H刀闸 D单极式 S双极式 R刀熔式 H封闭式 K开启式 X旋转式
低压电气设备
压电气设备
低压电气设备
4、漏电爱护 A、当漏电电流大于某一数值时动作断开电路。以防止人身、火灾和爆炸事故。
B、原理 如图 C、〔1〕漏电开关由零序电流互感器、漏电脱扣和主开关组成
〔2〕漏电断路器具有漏电爱护及过载爱护功能 〔3〕漏电由零序电流互感器和执行器组成 〔4〕漏电爱护是派生产品
电流互感器
1、作用：将大电流变成二次侧小电流〔5A或1A〕 2、原理〔课件〕 3、留意：A、二次侧不能开路 B、二次侧必需牢靠接地
C、留意一、二次侧极性。 5、爱护用５Ｐ和１０Ｐ ６、接线：一相式、Ｖ形、两相电流差 、三相星形接线
电压互感器
1、作用：将大电压变成二次侧小电压〔１００Ｖ或１００/〕 2、原理〔课件〕 3、留意：A、二次侧不能短路 B、二次侧、铁必需牢靠接地
C、留意一、二次侧极性。 5、爱护用3Ｐ和6Ｐ ６、接线：单相式、两相式 、三个单相接线 三相五柱式
承受空气做为灭弧介质，承受过零灭弧，但是现代也消失了真空限流断路器，短 路电流还末到达最大值以前，就将电弧电流减小，并熄灭。
C、分类：直流和沟通； 构造分：万能式、装置式 。类别：选择型和非选择 型
电气设备低压和高压的定义
电气设备低压和高压的定义
电气设备是现代社会中不可或缺的一部分，它们被广泛应用于各种领域，如工业、建筑、交通、医疗等。
根据电气设备的电压等级，可以将其分为低压和高压两类。
低压电气设备是指额定电压在1000V以下的电气设备。
这类设备通常用于家庭、商业和轻工业领域，如家用电器、照明设备、电动工具、电动车辆等。
低压电气设备的特点是安全可靠、易于维护和操作，成本相对较低。
在低压电气设备中，最常见的是交流电源和直流电源，它们可以通过变压器、整流器等电气元件进行转换和控制。
高压电气设备是指额定电压在1000V以上的电气设备。
这类设备通常用于工业、能源、交通等领域，如发电机、变电站、电力输配电设备、电动机等。
高压电气设备的特点是能够承受高电压和大电流，具有较高的能量传输效率和稳定性。
在高压电气设备中，最常见的是交流电源，它们可以通过变压器、开关、保护装置等电气元件进行控制和保护。
无论是低压还是高压电气设备，都需要遵循相关的安全规范和标准，以确保其正常运行和使用。
在使用电气设备时，应注意以下几点：
1. 选择合适的电气设备，根据实际需求和电气负荷进行选择。
2. 安装和维护电气设备时，应遵循相关的安全规范和标准，确保设备的安全可靠。
3. 在使用电气设备时，应注意电气安全，避免触电和火灾等事故的发生。
4. 定期检查和维护电气设备，确保其正常运行和使用寿命。
电气设备是现代社会中不可或缺的一部分，低压和高压电气设备在不同领域中发挥着重要的作用。
在使用电气设备时，应注意安全和维护，以确保其正常运行和使用寿命。
低压电气设备安全工作基本要求
低压电气设备安全工作基本要求低压电气设备是指额定电压在1000V以下的电气设备。
在生活和工作中，低压电气设备的使用非常广泛。
为了确保低压电气设备的安全可靠运行，保护用户和工作人员的人身安全，以及预防火灾和财产损失的发生，我们需要遵循以下低压电气设备安全工作基本要求。
1. 设备选择与安装：（1）选择合格的设备：选择低压电气设备时，应优先选择符合国家标准或相关规范要求的合格产品。
设备应具备必要的保护功能，能够适应使用环境和负荷要求。
（2）正常的安装位置：设备应安装在符合规范要求的位置，避免受到外界热源和湿度等因素的影响。
设备的安装该遵循正确的方法和规范，确保安装牢固可靠，方便维护和检修。
2. 日常维护与保养：（1）定期检查：对低压电气设备需要定期进行检查，检查内容包括设备外观、接线的紧固程度、接地是否正常、设备运行是否正常等。
（2）定期清洁：保持低压电气设备的清洁是非常重要的。
应定期清除设备表面的灰尘和油污，以免影响设备的散热和工作效果。
（3）保养维修：如果低压电气设备出现故障或运行异常，应及时进行保养和维修，确保设备的正常运行。
保养维修工作必须由专业的电气人员进行。
3. 环境与操作要求：（1）环境要求：低压电气设备应安装在通风良好、干燥无尘、温度适宜的场所。
设备周围不得堆放易燃易爆物品，以免引发火灾。
（2）操作要求：低压电气设备的操作必须按照使用说明书和操作规程来执行。
操作人员应经过专业培训，具备相应的操作技能和安全意识。
操作人员应佩戴合格的个人防护用品，如绝缘手套、防护眼镜等。
（3）禁止改装：禁止未经授权的人员对低压电气设备进行改装或增加负载。
设备的改装必须由专业电气人员按照规范进行，以确保设备的安全可靠。
4. 应急处理与事故预防：（1）应急处理：当低压电气设备发生事故或异常情况时，应立即切断供电，并采取相应的应急处理措施，如及时报警、疏散人员、消防扑灭等。
（2）事故预防：通过定期检查和定期培训，提高员工对低压电气设备安全的认识，预防事故的发生。
低压电气设备PPT页-V1
低压电气设备PPT页-V1
以下是经过重新整理的“低压电气设备PPT页”：
一、低压电气设备的定义
低压电气设备是指额定电压为1000V及以下的电气设备，通常用于电力配电、驱动控制及电力转换等领域。
二、低压电气设备的分类
1. 分类方式一：
(1) 电器成套设备：由多个功能模块组成的整体设备，如配电柜、电缆分接箱等。
(2) 单一电器设备：只具备单一功能的设备，如断路器、接触器、熔断器等。
2. 分类方式二：
(1) 按功能分类：如配电、电机控制、保护、监控等。
(2) 按用途分类：如住宅、商业、工业、农业等。
三、低压电气设备主要技术参数
1. 额定电压：设备所能承受的额定电压。
2. 额定电流：设备所能承受的额定电流，一般包括瞬时电流和持续电流。
3. 短路容量：设备在短时间内承受的最大电流，通常受到电缆和其他
设备的限制。
4. 绝缘等级：设备的绝缘能力，包括耐电压和绝缘阻抗等参数。
5. 防护等级：设备的防护能力，包括防水、防尘、防腐蚀等。
四、低压电气设备的应用领域
低压电气设备广泛应用于工业生产、建筑环境、能源供应及交通运输
等领域，可用于电力配电、电机控制、照明系统、安防系统等方面。
五、低压电气设备的市场前景
目前，低压电气设备市场需求逐渐提升，相关制造业发展迅速。
同时，随着能源结构调整和智能制造的推进，低压电气设备市场前景广阔。
六、结论
总的来说，低压电气设备是电力配电、驱动控制及电力转换领域的重
要部分，对于支撑现代化社会的电气能源一直发挥着重要作用，未来
市场前景也更加广阔。
高低压电气设备划分标准
高低压电气设备划分标准高低压电气设备是指在特定电压等级下，能够实现电力输送、配电及电能转换的设备。
根据其在电力系统中所起的作用及承担的责任，一般可以将其划分为高压电气设备和低压电气设备。
本文将对高低压电气设备的划分标准进行详细介绍，以期帮助读者更好地理解这一领域的知识。
一、高压电气设备的划分标准高压电气设备一般指额定电压高于1000V的电气设备，它们在电力系统中主要承担输电、变电及配电等任务。
按照其在电力系统中所处的位置及所承担的功能，高压电气设备可以分为输电设备、变电设备和配电设备。
1.输电设备输电设备是指用于输送电能的设备，主要包括变压器、断路器、隔离开关、避雷器、串联电抗器等。
根据其所处的电压等级和承载的功率不同，输电设备可以分为超高压输电设备、特高压输电设备、高压输电设备等。
超高压输电设备一般指额定电压高于1000kV的输电设备，特高压输电设备一般指额定电压在500kV至1000kV之间的输电设备，而高压输电设备一般指额定电压在110kV至330kV之间的输电设备。
这些设备对于实现电能的远距离传输起到了至关重要的作用。
2.变电设备变电设备是指用于将输电设备输送过来的高压电能进行变压、配电和转换的设备。
变电设备主要包括变压器、断路器、组合电器柜、避雷器、串联电抗器、无功补偿装置等。
根据其所处的电压等级和所承载的功率不同，变电设备可以分为变电站设备和变压器设备。
变电站设备一般分为主变、联络线路、母线、断路器等组成，而变压器设备一般分为高压变压器和低压变压器。
3.配电设备配电设备是指用于将变电站输送过来的高压电能进行配电和转换的设备，主要包括开关柜、小型断路器、计量仪表、控制继电保护设备、发电机组、并网逆变器等。
配电设备一般分为配电室设备和配电装置设备，配电室设备一般分为输入开关装置、配电柜、计量装置、逆变器等组成，而配电装置设备一般分为低压开关柜、配电柜、电表箱、电缆桥架等。
二、低压电气设备的划分标准低压电气设备一般指额定电压不高于1000V的电气设备，主要用于电能的分配、控制和使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
9
低压熔断器熔体的选择（一）－选熔体
一、根据线路设备的额定工作电流计算熔体的额定电流 1、电灯、电热线路 IF＝ID
式中， IF：熔体额定电流 ID ：所有电灯、电热器额定电流之和。
n
I 2、电动机线路 IF＝（1.5－2.5)IM+
熔体的额定电流（A） 10安及其以下
10安以上，30安及30安以下
30安以上
熔体的熔化系数 1.5 1.4
1.3
5
• 常用系列：RM管式系列、RT管式系 列、RL螺塞式系列、RC1插式系列等。
低压熔断器产品
螺旋式熔断器
RT16、RT17(NT)系列
6
瓷插式熔断器
小知识－为什么熔断器不能做一般的过载保护器使用？
• 任何熔体的熔断电流都和时间有关，如下表所示：
通过熔体的电流为额定电流的倍数 1.3 1.0 2.0 8--10
熔断时间 1小时以上 1小时之内 30—40秒 瞬时熔断
• 为了有利于熔断器躲过线路中出现的短时突变电流，保证一定可靠的 前提下增强了熔断器的选择性，我们规定:熔断器熔体的熔断电流一般 是熔体额定电流的2倍。也就是说，在电气设备工作时，当流过熔体的 电流为熔体额定电流的2倍时，熔体一般不会熔断，而流过熔体的电流 小于熔体额定电流的2倍时，要几十分钟甚至几个小时才熔体才能熔断。
当只需要一位表征数字表示某一防护等级时，被省略的数字应以 字母“X”代替。
如无补充字母W、N、L时，则表示这种防护等级在所有正常使 用条件下都适用。
3
4
低压熔断器
• 熔体材料：锑铅合金、锡铅合金、锌、银、铜等。一般做 成丝状或片状。
• 熔断器的主要技术指标： • 1、分断能力：在额定电压及一定的功率因数下切断短路电
熔断器的主要缺点和弱点 ① 故障熔断后必须更换熔断体； ② 保护功能单一，只有一段过电流反时限特性，过载、短路 和接地故障都用此防护； ③ 发生一相熔断时，对三相电动机将导致两相运转的不良后 果，当然可用带发报警信号的熔断器予以弥补，一相熔断可 断开三相； ④ 不能实现遥控，需要与电动刀开关、开关组合才有可能。
当把熔断器做为一般过载保护使用时，电气设备要过载相当长的时间
熔断器才会熔断，可能电气设备会因此而早已因过热而被烧毁了。所
以，熔断器不能做一般的载保护器使用，只能用于短路保护或严重的 过载保护。
7
熔断器的优缺点
熔断器的主要优点和特点 ① 选择性好。上下级熔断器的熔断体额定电流只要符合国标 和IEC标准规定的过电流选择比为1.6：1 的要求，即上级熔 断体额定电 流不小于下级的该值的1.6 倍，就视为上下级能有选择性切 断故障电流； ② 限流特性好，分断能力高； ③ 相对尺寸较小； ④ 价格较便宜。
流的极限能力。常用极限分断电流表示分断能力. • 2、保护特性：流过熔体的电流与熔断时间的关系。 • 3、熔体临界电流：在临界电流长时间作用下，熔体能达到
刚刚不熔断的稳定温度。熔体的额定电流小于其临界电流。 • 4、熔化系数：临界电流与额定电流之比。熔化系数越小，
则过载保护的灵敏度越高。 • 部分熔体额定电流下的熔化系数
N──第二位表征数字后补充字母 4──第二位表征数字（见表2） 4L──第一位表征数字及数后补充字母（见表1） W──补充字母 IP──表征字母
第一位表征数字及数后补充字母表示第一种防护型式的各个等级， 即对人体和壳内部件的防护，共分为9个等级，如表1所示。第二位表 征数字表示第二种防护型式的各个等级，即由于外壳进水而引起有害 影响的防护，共分9个等级，如表2所示。补充字母表示如下：
２
３
４
５
无防护 防滴 １５°防滴 防淋水 防溅 防喷水 简称
６
７
防海浪或 浸水 强力喷水
８ 潜水
3、防爆:分六种类型
标志
A
类 型 防爆安全型
B 隔爆型
C 防爆充油型
F 防爆通风,充气型
H 安全火花型
T 防爆特殊型2
• 按照 GB／T 4942.2-93≈IEC529-89标准，低压电器外壳的防护等级 的标志方式举例如下：
１．第一种防护：对固体异物进入设备内部以及对人体触及内部带电部分或运动 部分的防护．共分７级。
防护等级 简称
０
无防护
１
防护大于５０毫 米的固体．
２
防护大于１２ 毫米的固体．
３
防护大于２．５ 毫米的固体．
４
防护大于１毫 米的固体．
５６
防尘 尘密
２．第二种防护：对水进入内部的防护．分为９级
防护等级 ０
１
8
低压熔断器的选择
• 1、防护形式应满足生产环境要求； • 2、额定电压符合线路电压； • 3、额定电流满足安全条件和工作条件要求； • 4、极限分断电流大于线路上可能出现的最大故障电流； • 5、保护特性应与保护对象的过载特性相适应； • 6、在多级保护的场合，为了满足选择性的要求，上一级
熔断器的熔断时间一般应大于下一级的3倍； • 7、在有爆炸危险的环境不得装设电弧可能与周围介质接
i
i1
式中, IM:电动机额定电流。多台电动机时，为其中最大一台电动机的额定电流。
n
单台电动机时, I i =0; i1
Ii；多台电动机时, 为除去最大一台电动机后余下各台时机额定电流。
3、电力电容器线路
IF＝（1.5－2.5)IC）
式中，IC：电容器额定电流
低压电气设备
1、了解低压带电作业的知识与操作技术。 2、掌握保护电器的保护类型及工作原理。 3、掌握各种类型的开关电器及其工作原理。 4、掌握低压配电屏的特点、检查及维护。 5、掌握电压电气设备的安全运行要求。 6、掌握低压带电作业的安全要求。
1
保护电器
• 电器的保护类型 • 短路保护、过载保护、失（欠）压保护。 • 电气设备外壳防护等级 电气设备外壳防护等级
W：具有附加防护措施或方法要求，可在特定的气候条件下使用 的外壳防护等级。
N：具有附加防护措施或方法要求，可在特定尘埃环境条件使用 的外壳防护等级（例如：用于锯木厂、采石场等恶劣尘埃环境条件 下）。
L：具有附加防护措施或方法要求，可在规定条件下，防止固体 异物或试验探针触及壳内带电部分和运动部件使用的外壳防护等级。
4、没有冲击负荷的线路，注意熔体额定电流应符合相应条件
