变频器选型---如何正确选择中小型断路器
如何正确选择中小型断路器
配电(线路)、电动机和家用电器等的过电流保护断路器,因保护对象(如变压器、电线电缆、电动机和家用电器等)的承受过载电流的能力(包括电动机的起动电流和起动时间等)有差异,选用的断路器的保护特性不同。

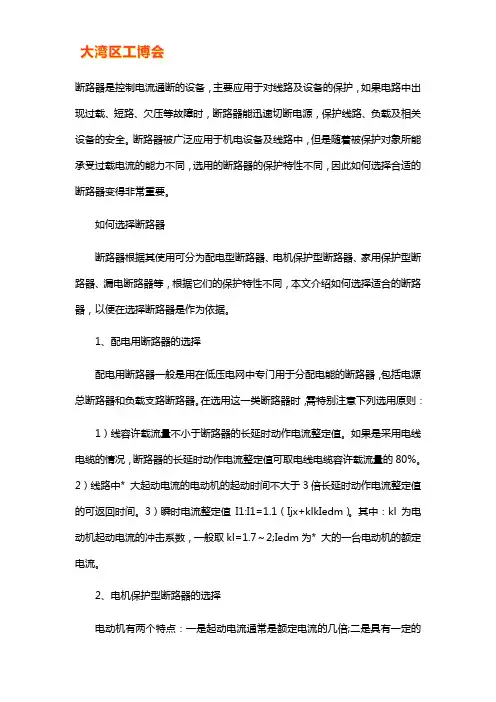

1.1配电用断路器的选择
配电用断路器是指在低压电网中专门用于分配电能的断路器,包括电源总断路器和负载支路断路器。在选用这一类断路器时,需特别注意下列选用原则:
(1)断路器的长延时动作电流整定值≤导线容许载流量。对于采用电线电缆的情况,可取电线电
(2)3
(3)
式中
k
Ied
(4)
式中
Iedm
(5)
时差为0.1
1.2
)进行保护。
电流设定为5~10倍Ied,可以保证在电动机起动时避过浪涌电流。
但对热保护来讲,其过载保护的动作值整定于1.45Ied,也就是说电动机要承受45%以上的过载电流时MCB才能脱扣,这对于只能承受<20%过载的电机定子绕组来讲,是极容易使绕组间的绝缘损坏的,而对于电线电缆来讲是可承受的。因此,在某些场合如确需用MCB对电机进行保护,可选用ABB 公司特有的符合IEC947-2标准中K特性的MCB,或采用MCB外加热继电器的方式,对电动机进行过载和短路保护。
1.3家用保护型断路器的选择
MCB是建筑电气终端配电装置中使用最广泛的一种终端保护电器。
应当像选用塑壳断路器和框架断路器一样,计算最大短路容量后再选择。
MCB的设计和使用是针对50~60Hz交流电网的,如用于直流电路,应根据制造厂商提供的磁脱扣动作电流同电源频率变化系数来换算;当环境温度大于或小于校准温度值时,必须根据制造厂商提供的温度与载流能力修正曲线来调整MCB的额定电流值。
低压配电线路的短路电流与该供电线路的导线截面、导线敷设方式、短路点与电源距离长短、配电变压器的容量大小、阻抗百分比等电气参数有关。
一般工业与民用建筑配电变压器低压侧电压多为0.23/0.4kV,变压器容量大多为1600kVA及以下,低压侧线路的短路电流随配电容量增大而增大。对于不同容量的配变,低压馈线端短路电流是不同的。一般来说,对于民用住宅、小型商场及公共建筑,由于由当地供电企业的低压电网供电,供电线路的电缆或架空导线截面较细,用电设备距供电电源距离较远,选用4.5kA及以上分断能力的MCB 即可。
,应选
用6kA
压总母排)
10kA下端子
因,MCB
性根据
用场合,
护;B
与A
MCB不动作,C;D
2
2.1
(1)
(2)线路应保护的漏电电流应小于或等于断路器的规定漏电保护电流;
(3)断路器的极限通断能力应大于或等于电路最大短路电流;
(4)过载脱扣器的额定电流大于或等于线路的最大负载电流;
(5)有较短的分断反应时间,能够起到保护线路和设备的作用。
2.2四极断路器的选用
是否选用四极断路器可遵循以下原则:
(2)带漏电保护的双电源转换断路器应采用四极断路器。两个上级断路器带漏电保护,其下级的电源转换断路器应使用四极断路器;
(3)在两种不同接地系统间电源切换断路器应采用四极断路器;
(4)TN-C系统严禁使用四极断路器;
(5)TN-S、TN-C-S系统一般不需要设置四极断路器。但TN-S系统的一些特殊情况(严重三相不平衡、零序谐波含量较高等)是否不用四极断路器有待进一步研究;
(6)TT系统的电源进线断路器应采用四极断路器;
(7)IT系统中当有中性线引出时应采用四极断路器。
3断路器的使用
断路器在使用过程中我们要注意:
(1),说明
,用户
(2);
(3)
(4)(中位置),
(5);
(6)
(7)
电断路器,
(1)
险;
(2)
事故的发生,应尽量避免在中性线上装设不必要的断路器触头,即在保证电气检修安全条件下,尽量少装用四极断路器;
(3)不论建筑物内有无总等电位联结,TT系统电源进线断路器应实现中性线和相线的同时隔离,但有总等电位联结的TN-S系统和TN-C-S系统建筑物电气装置无此需要;
(4)TT系统内的RCD应能同时断开相线和中性线,以防发生两个故障时引起的电击事故,但对TN 系统内的漏电保护器RCD没有此要求;
(5)除带漏电保护功能的电源转换断路器外,其他电源转换断路器无需隔离中性线;
(6)不论何种接地系统,单相电源进线断路器都应能同时断开相线和中性线。
DZ系列低压断路器常用型号及应用
低压断路器旧称低压自动开关或空气开关。它既能带负电荷通断电路，又能在短路、过负荷和低电压(或失压)时自动跳闸，其功能与高压断路器类似当线路上出现短路故障时，其过流脱扣器动作，使开关跳闸;如出现过负荷，其串联在一次线路的加热电阻丝加热，使双金属片弯曲，也使开关跳闸;当线路电压严重下降或电压消失时，其失压脱扣器动作，同样使开关跳闸;如果按下按钮脱扣按钮，使分励脱扣器通电或使失压脱扣器失压，则可使开关远距离跳闸。
低压断路器按灭弧介质分类，有空气断路器和真空断路器等;按用途分类，有配电用断路器、电动机保护用断路器、照明用断路器和漏电保护断路器等。
配电用低压断路器按保护性能分，有非选择型和选择型两类。非选择型断路器，一般为瞬时动作，只作短路保护用;也有的为长延时动作，只作过负荷保护用。选择型断路器，有两段保护、三段保护和智能化保护。两段保护为瞬时或短延时与长延时两段。三段保护为瞬时、短延时与长延时特性三段。其中瞬时和短延时特性适于短路保护，而长延时特性适于过负荷保护。而智能化保护，其脱扣器由微机控制，保护功能更多，选择性更好，这种断路器称为智能型断路器。
DZ5系列塑料外壳式断路器适用于交流50hz、380v、额定电流自0.15至50a的电路中。保护电动机用断路器用来保护电动机的过载和短路，配电用断路器在配电网络中用来分配电能和作线路及电源设备的过载和短路保护之用，亦可分别作为电动机不频繁起动及线路的不频繁转换之用。
DZ10系列塑壳断路器适用于交流50hz、380v或直流220v及以下的配电线路中用来分配电能和保线路及电源设备的过载、欠电压和短路，以及在正常工作条件下不频繁分断和接通线路之用。
DZ12系列塑料外壳式断路器，体积小巧，结构新颖、性能优良可靠。主要装在照明配电箱中，用于宾馆、公寓、高层建筑、广场、航空港、火车站和工商企业等单位的交流50hz单相230v，三舷00v及以下的照明线路中，作为线路的过载，短路保护以及在正常情况下作为线路的不频繁转换之用。
DZ15系列塑料外壳式断路器适用于交流50hz、额定电压380v、额定电流至63a(100)的电路中作为通断操作,并可用来保护线路和电动机的过载及短路保护之用，亦可作为线路的不频繁转换及电动机的不频繁起动之用。
DZ20系列塑料外壳式断路器适用于交流50hz，额定绝缘电压660v，额定工作电压380v(400v)及以下，其额定电流至1250a。一般作为配电用，额定电流200a和400y型的断路器亦可作为保护电动机用。在正常情况下，断路器可分别作为线路不频繁转换及电动机的不频繁起动之用。
四极断路器主要用于交流50hz、额定电压400v及以下，额定电流100至630a三相五线制的系统中，
流不为零的弊端。
配电用断路器在配电网络中用来分配电能，且可作为线路及电源设备的过载、短路和欠电压保护。
保护电动机用断路器在配电网络中用作鼠笼型电动机的起动和分断以及作为电动机的过载、短路和欠电压保护。
DZ47系列小型断路器主要适用于交流50hz/60hz，额定工作电压为240v/415v及以下，额定电流至60a的电路中，该断路器主要用于现代建筑物的电气线路及设备的过载，短路保护，亦适用于线路的不频繁操作及隔离。
SCM1(cm1)系列断路器适用于交流50hz、60hz、500v及以下的电路中作不频繁转换和电动机不频繁起动之用。断路器具有过载、短路和欠电压保护装置，能保护线路及电源设备不受损坏。本断路可垂直安装、亦可水平安装。
DW10系列万能式断路器适用于交流50hz、电压至380v、直流电压至440v的电气线路中，作过载、短路、失压保护以及正常条件下的不频繁转换之用。当三极断路器在直流电路中串联使用时，电压允许提高至440v。
DW15系列万能式空气断路器适用于交流50hz、额定电流至4000a,额定工作电压至1140v(壳架等级额定电流630a以下)80v(壳架等级额定电流1000a及以上)的配电网络中，用来分配电能和供电线路及电源设备的过载、欠电压、短路保护之用。壳架等级额定电流630a及以下的断路器也能在交流50hz、380v网络中供作电动机的过载、欠电压和短路保护。
4000a
DZ20l50
DZL25
电、
H
1200a
TO、
流230v
繁转换及电动机的不频繁起动之用。
DZ108(3ve)系列塑料外壳式断路器适用于交流50-60hz，电压至660v，额定电流0.1至63a
的电路中。作为电动机的过载、短路保护之用。并可在ac-3负载下,作为起动和分断电动机全压起动器，也可在配电网络中作线路和电源设备的过载和短路保护之用。
DZ30(dpn)、dz30k(dpnk)、dz23断路器适用于交流50hz或60hz，额定电压在220v的单相住宅线路中，作为漏电保护之用，并对民用电气线路的单相住宅线路中，作为漏电保护之用，并对民用电气线路的火线同时切断，并在火接反的情况下，仍能对漏电进行保护。
电子式漏电过压保护断路器内的滤波装置，能防止瞬时电压(照明，其它设备的线路干扰)和瞬时电流(如容性在在的负载线路)引起的误动作脱扣。
DZ302、DZ23l漏电断路器适用于交流50hz或60hz，额定电压在220v的单相住宅线路中，对电气线路的过载和短路进行保护，该产品分断能力高、体积小、宽度为36mm。零、火线同时切断，杜绝了火线、零线接反或零线对地电位造成的人身及火灾危险，是目前民用住宅领域中最理想的配电保护开关。
AC30系列模数化插座是户内安装的模数化终端组合电器的配套电器元件，亦可装于其它成套电器箱内，对用电设备进行接插。
DZ47漏电脱扣断路器具有分励脱扣功能，适用于交流50hz或60hz，额定工作电压为230v，额定电流至63a的线路中，对线路进行远距离控制分断或自动信号控制分断，同时对线路起过载和短路保护的作用，也可以作为线路的不频繁操作转换之用。
DZ47LE系列漏电断路器适用于交流50hz，额定电压至400v，额定电流至50a的线路中，作漏电保护之用。当有人触电或电路泄漏电流超过规定值时，漏电断路器能在极短的时间内自动切断电源，保障人身安全防止设备因发生泄漏电流造成的事故。
漏电断路器具有过载和短路保护功能，可用来保护线路的过载和短路，亦可在正常情况下作为线路的不频繁转换之用。
DZ47LE-63系列漏电断路器适用于交流50hz额定电压380v及以下，额定电流至63a的线路中，作漏电保护之用。当有人触电或电路泄漏电流超过规定值时,漏电断路器能在0.1s内自动切断电源，保障人身安全和防止设备因发生泄漏电流造成的事故。
漏电断路器具有过载和短路保护功能，可用来保护线路的过载和短路，亦可在正常情况下作为线路的不频繁转换之用。
电磁式漏电保护开关主要用于交流50hz,电压250v线路的漏电、触电、过载、短路保护，产品具有工作可靠、外型美观、使用方便的特点。
电子式漏电保护开关适用于交流50hz或60hz,额定电压400v,额定电流至63a线中,当人身触电或电网漏电流超过规定值时,漏电保护开关能在极短的时间内迅速切断故障电源,保护人身及用电设备的安全,亦可作为线路的不频繁转换及电动机的不频繁起动之用。
GYD气压自动开关适用于装载电动机功率5.5kw及以下的微型空气压缩机,作控制电动机的起动、运转和停止之用。该开关与磁力起动器或其他合适的继电器连接后，也可适用于排气量m3/min 及以下的微型空气压缩机。
选购指南：家用断路器、空气开关的选择
载等功能。
断路器在家庭供电中作总电源保护开关或分支线保护开关用。当住宅线路或家用电器发生短路或过载时，它能自动跳闸，切断电源，从而有效的保护这些设备免受损坏或防止事故扩大;
家庭一般用二极(即2P)断路器作总电源保护，用单极(1P)作分支保护;
断路器的额定电流如果选择的偏小，则断路器易频繁跳闸，引起不必要的停电，如选择过大，则达不到预期的保护效果，因此家装断路器，正确选择额定容量电流大小很重要。
一般小型断路器规格主要以额定电流区分6A，10A，16A，20A，25A，32A，40A，50A，63A，80A，100A等;那么一般家庭如何选择或验算总负荷电流的总值喃?
1、首先计算各分支电流的值
①纯电阻性负载，如灯泡，电热器等用注明功率直接除以电压即的，
公式I=功率/220v;
例如20w的灯泡，分支电流I=20W/220=0.09A
电风扇、电熨斗、电热毯、热水器\电热水器、电暖器、电饭锅、电炒锅、吸尘器、空调等为阻性负载
②感性负载，如荧光灯，电视机，洗衣机，等计算稍微复杂，要考虑消耗功率，具体计算还要考虑功率因数等，为便于估算;给出一个简单的计算方法，即一般感性负载，根据其注明负载计算出来的功率在翻一倍即可，例如注明20W的日光灯的分支电流I=20W/220v=0.09A，翻倍为
0.09A*2=0.18A(比精确计算值0.15A，多0.03A)
日光灯、电冰箱、电视等划为感性类
2、总负荷电流即为各分支电流之和
知道了分支电流和总电流，就可以选择分支断路器及总闸断路器、总保险丝，总电表以及各支路电线的规格，或者验算已设计的这些电气部件的规格是否符合安全要求;
还有：为了确保安全可靠，电气部件的额定工作电流一般应大于2倍所需的最大负荷电流;此外，在设计、选择电气部件时，还要考虑到以后用电负荷增加的可能性，为以后需求留有余量。
低压配电线保护的选择性问题
1设计依据
低压配电线路保护依据国家标准GB50054-95《低压配电设计规范》，该规范规定了电路几种故障时的保护要求，设计师的任务是合理选择保护电器的类型，正确整定其技术参数。现在正进行该规范的修订，本文将按GB50054-95版本，并结合正在修订的内容叙述。
低压保护电器主要使用低压断路器和低压熔断器两类;断路器从选择性分类，则有“非选择型断路器”(具有反时限和瞬时动作两个过电流脱扣器)和“选择型断路器”(另外还具有短延时定时限过电流脱扣器)两类，从名称就知道他们的选择特性很不相同。
2低压配电线路保护要求
2.1电路故障时能自动切断故障回路
电路故障包括以下三类：
(1)短路故障：依靠保护电器自动切断。
(2)过负载：依靠保护电器自动切断或发出报警。
以上两类均属过电流保护，目的是防止导体过热，在达到规定的允许最终温度之前切断，以防止导线(电缆)损坏，甚至引起火灾。
(3)接地故障保护：依靠保护电器在规定的时间内切断，除防止电线过热外，更主要是作间接接触电击防护。必须指出的是，间接接触电击防护有多种方式，自动切断电源不是惟一的方式，但是却是最常用的方式。
2.2要有选择性切断电路
故障时，要求靠近故障点的保护电器动作，而以上各级保护电器不应动作，以保证非故障电路的连续供电，最大限度缩小停电范围。
2.3正常运行和设备正常起动中保护电器不动作
这是常规要求，在GB50055-93《常用用电设备设计规范》中有规定。
3保护电器的选型和整定必须处理两对矛盾
(1)设备起动时保护电器不动作与故障时一定要动作的矛盾：前者决定了保护电器的整定电流(即熔断器的熔体额定电流，或断路器的瞬时或短延时过电流脱扣器整定电流)不能太小，特别是较大功率、直接起动的笼式电动机;而后者则决定了该值不能太大，特别是离配电变压器距离较远的线路，矛盾将会突显。
(2)
;通常是
4
4.1
(1)
纽(
(2)(雷
4.2
(1)
(2)
4.3
(1)选用高级非选择型断路器，是普遍存在的设计不合理因素，当末端发生较大的故障电流时，可能导致一级或多级断路器非选择性切断，这是急待解决的问题。
(2)过多地选用了选择型断路器，甚至仅有几十或百多安培电流的线路，也使用了价格很贵的选择型断路器。
(3)选用了选择型断路器，但其参数整定不正确，如上级短延时过电流脱扣器额定电流太小，甚至小于下级断路器之瞬时过电流脱扣器额定电流，或上级瞬时过电流脱扣器额定电流太小，都可能破坏选择性动作。
4.4解决方案
(1)电流较大的馈线首端应选用选择型断路器，其整定要求如下：
①短延时过电流脱扣器电流Iset2不应小于下级最大的断路器的短延时或瞬时过电流脱扣器电流之1.2~1.3倍，其延时时间不宜小于0.3~0.4s。
②瞬时过电流脱扣器电流宜尽量选大。
(2)中间级保护电器宜采用使用安全、分断能力高、选择性好和维护简单方便的熔断器，上下级的熔体电流比不小于其过电流选择比，即1.6：1。
(3)末端回路的保护电器没有选择性要求，可采用非选择型断路器或熔断器，但应满足接地故障能按规定时间内切断之要求。
(4)研究开发断路器新品种，具有选择性特点，期望能达到下列要求：
①对普通断路器的瞬时过电流脱扣器进行改造，将瞬时脱扣改变为具有毫秒级的延时特性。
1.6：1，最多不应2
1.5~
2.0
直流屏设计原则及部分设备选型原则
直流屏设计原则及部分设备选型原则 本设计原则的制定是根据：DL/T 5044-2014 电力工程直流电源系统设计技术规程。 DL/T 720-2013 电力系统继电保护及安全自动装置柜（屏） 通用技术条件 DL/T 459-2000 电力系统直流电源柜订货技术条件 一、充电机的选型原则： 1、1组蓄电池配置1套充电机装置时，应按额定电流选择高频开关电源基本模块。当基本模块数量为6个及以下时，可设置1个备用模块；当基本模块数量为7个及以上时，可设置2个备用模块。 1.1每组蓄电池配置一组高频开关电源时，其模块选择应按下式计算： n =1n +2n 基本模块的数量按下式计算： 1n = me r I I 附加模块的数量应按下列公式计算： 2n =1（当1n ≤6时） 2n =2（当1n ≥7时） 1.2一组蓄电池配置两组高频开关电源或两组蓄电池配置三组高频开关电源时，其模块选择应按下式计算： n me r I I 式中：n —高频开关电源模块选择数量，当模块选择数量不为整数时，可取邻近值；
1n —基本模块数量 2n —附件模块数量 r I —充电装置电流（A ） me I —单个模块额定电流（A ） 2、高频开关电源模块数量根据充电装置额定电流和单个模块额定电流选择，模块数量控制在3个~8个。 3、充电装置回路断路器额定电流应按充电装置额定输出电流选择，且应按下式计算： n I ≥k K rn I 式中：n I —直流断路器额定电流（A ）； k K —可靠系数，取1.2； rn I —充电装置额定输出电流（A ） 表1 充电机装置回路设备选择表
变频器选型如何正确选择中小型断路器
变频器选型如何正确选择中小型断路器 集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]
如何正确选择中小型断路器 配电(线路)、电动机和家用电器等的过电流保护断路器,因保护对象(如变压器、电线电缆、电动机和家用电器等)的承受过载电流的能力(包括电动机的起动电流和起动时间等)有差异,选用的断路器的保护特性不同。 配电用断路器的选择 配电用断路器是指在低压电网中专门用于分配电能的断路器,包括电源总断路器和负载支路断路器。在选用这一类断路器时,需特别注意下列选用原则: (1)断路器的长延时动作电流整定值≤导线容许载流量。对于采用电线电缆的情况,可取电线电缆容许载流量的80%。 (2)3倍长延时动作电流整定值的可返回时间≥线路中最大起动电流的电动机的起动时间。 (3)短延时动作电流整定值I1为: I1=(Ijx+ 式中:Ijx———线路计算负载电流(A); k———电动机的起动电流倍数; Ied———电动机额定电流(A)。 (4)瞬时电流整定值I2为: I2=(Ijx+klkIedm) 式中:kl———电动机起动电流的冲击系数,一般取kl=～2; Iedm———最大的一台电动机的额定电流。 (5)短延时的时间阶段,按配电系统的分段而定。一般时间阶段为2～3级。每级之间的短延时时差为～,视断路器短延时机构的动作精度而定,其可返回时间应保证各级的选择性动作。选定短延时阶梯后,最好按被保护对象的热稳定性能加以校核。 电动机保护型断路器的选择 微型断路器(MCB)不能用于对电动机的保护,只可作为替代熔断器对配电线路(如电线电缆)进行保护。电动机在起动瞬间有一个5~7倍Ied,持续时间为 10s的起动电流,即使C特性在电磁脱扣电流设定为5~10倍Ied,可以保证在电动机起动时避过浪涌电流。 但对热保护来讲,其过载保护的动作值整定于,也就是说电动机要承受45% 以上的过载电流时MCB才能脱扣,这对于只能承受<20%过载的电机定子绕组来讲,
低压断路器选型技能资料
低压断路器选型技能 一选型原则： 1.断路器的额定工作电压≥线路额定电压。 2.断路器的额定工作电流≥线路计算负载电流。 3.断路器的极限短路分断能力≥线路中可能出现的最大短路电流（一般按有效值计算）。 4.断路器的极数选择根据电力线路相数来确定：单相电路选择1P或2P的断路器；三相电路选择3P或4P的断路器。 5.断路器的额度工作电流应该<上一级断路器的额度工作电流；断路器的额度工作电流应该>下一级断路器的额度工作电流。 6.断路器的极限短路分断能力应该<上一级断路器的极限短路分断能力；断路器的极限短路分断能力应该>下一级断路器的极限短路分断能力。 二框架式断路器的选型 请准确填写框架式断路器选型订货信息表，就能正确完成选型： 用户：订货台数：订货日期：联系电话： 型号规格□NA8-1600 □NA8-3200 □NA8-6300 额定电流□200□400□630□800 □1600□2000□2500 □4000□5000 （In）A □1000□1250□1600 □3200 □6300 安装方式□抽屉式□固定式（4000A以上无固定式） 连接方式□水平连接□垂直连接□板前连接□混合连接（注明连接方式） 极数□三极□四极 智能保护参数 的整定 默认出厂整定值I R=1In 2s(6I R) 定时限Isd=8I R 反时限Isd=6I R tsd=0.2s@6I R Ii=12In Ig关闭(如若打开需特殊说明默认值 Ig=0.5×In 反时限剪切系数k=OFF 时间T=0.4s) 若用户有与默认值不同的需求时，请在线面横线上填写数值 长延时保护I R 动作电流设定__I n(0.4~1ON/OFF)
电气设备的选择原则
电气设备的选择原则 The latest revision on November 22, 2020
一、电气设备选择的基本原则 1、按正常工作条件选择电气设备 2、1、电气设备型式的选择 选用电气设备必须考虑设备的装置地点和工作环境。另外，根据施工安装的要 求，或运行操作的要求，或维护检修的要求，电气设备又有各种不同的型式可供选择。 2、电气设备电压的选择 选择电气设备时，应使所选择的电气设备的额定电压大于或等于正常时可能出现的最大的工作电压，即： 3、 UN ≥ Uet 4、3、电气设备额定电流的选择 5、电气设备的额定电流应大于或等于正常工作时最大负荷电流，即 6、 IN ≥ Iet 7、我国目前所生产的电气设备，设计师取周围空气温度为40℃作为计算值，如装置 地点周围空气温度低于40℃时，每低1℃，则电气设备（如断路器、负荷开关、隔离开关、电流互感器、及套管绝缘子等）的允许工作电流可以比额定值增 大%，但总共增大的值不能超过20%。 8、按短路条件校验电气设备 1、电气设备的热稳定性校验 电气设备热稳定性校验是以电气设备的短路电流的数值作为依据的，在工程上常采用下式来做热稳定性校验，即 I2 t t ≥ I2 ∞ t j 或 I ∞≤ I t √t/t j 式中 I t ——制造成规定的在t秒内电气设备的热稳定电流，这个电流是在指定时间内不使电器各部分加热到超过所规定的最高允许温度的电流（kA）； t ――与I t 相对应的时间，通常规定为1s、4s、5s或10s ； I ∞ ――电路中短路电流周期分量的稳态值（kA）； t j ――家乡时间（s），参见第四章第六节。 2. 动稳定校验
塑壳断路器的选用
1.引言 塑料外壳式断路器以下简称MCCB，作为低压配电系统和电动机保护回路中的过载、短路保护电器，是应用极广的产品。随着现代科技水平的不断发展，新技术、新工艺、新材料不断出现，断路器的生产工艺及各种材质不断改进，使断路器的性能有了很大的提高，除国际知名品牌，如ABB、施耐德外，国内一些企业也不甘落后，自行开发、研制或引进国外先进技术，并加以消化、吸收，也向市场推出了成熟了的产品如常熟开关厂的CMl、天津低压开关厂TM30等。这类产品具有零飞弧、高分断、大容量、进出线方向可以互换、智能型、四极、内部附件结构模块化、安装积木化、体积小型化等特点。实现了MCCB所需的选择性保护功能和多种辅助功能，并带有通信接口，使低压配电系统实现自动化和组网成为可能；降低了低压成套配电装置的动、热稳定性的要求；缩小了成套配电装置的体积；大大地提高了供配电系统和设备运行的可靠性。 然而，目前在一些电气设计方案中，对MCCB的正确合理选用并不尽人意，往往忽略了所选厂家的MCCB规格、型号、附件等其它电气参数，特别是对一些新型MCCB 的电气参数理解不透，标注不全、应用类别、使用场合及用途等考虑不周。选用了不合适的MCCB，导致成套厂订货困难，保护的选择性变差，灵敏性，合理性不符合设计规范要求，不但使MCCB没有物尽所用，反而造成了浪费，降低了配电系统的可靠性，影响了工矿企业的生产和人们的生活。为此，本文结合有关MC—CB的常用参数和国家标准谈谈自己对MCCB正确选用的一些看法。 2.断路器的常用基本相关符号其合义及相互之间的关系 Inm——断路器壳架等级电流，它所指的含义是本断路器内所能安装的最大 开关及脱扣器电流值。 In——断路器的额定电流，它所指的含义是该断路器内选用的额定热动型脱 扣器电流值，在不可调固定式热脱扣器中In=Ir1。 Ir1——断路器的长延时整定电流，它所指的含义是该断路器的过载保护脱 扣器所整定的电流值。 Ir2——断路器的短延时整定电流，它所指的含义是该断路器的短延时脱扣 器整定的电流，它的数值在电子可调式脱扣器中为～12Irl左右可调。 Ir3——断路器的瞬时整定电流，它所指的含义是该断路器瞬时脱扣器整定 的电流，它的数值在不可调固定式脱扣器中，配电型为5Irl、10Irl两种，电动机保护型为12Ir1，在电子可调式中，为～16Irl左右可调。 Ir4——断路器的单相接地整定电流，它所指的含义是该断路器保护的线路或设备发生单相接地故障时，接地保护脱扣器整定的电流值，它的数值为0.2～0.6Irl 左右可调。 Ire——断路器的漏电动作电流，它所指的含义是该断路器保护的线路或设 备发生不正常泄漏电流时，漏电保护脱扣器整定的电流值。它的数值为 0.03/0.1/0.3/0.5A几种。 Ir0——断路器预报警动作电流，它所指的含义是该断路器负载电流超出预 先设定的电流时，预报警装置发出报警指示信号，它的数值为～lIr1左右可调。 Ir2——短延时脱扣器的脱扣时间整定值，可调时间为0.05～0.45s。 3.MCCB的额定分断能力、Ics 根据IEC947—2《低压开关设备和控制设备，低压断路器》规范，
低压断路器的选用和整定原则及方法
低压断路器的选用和整定原则及方法 【摘要】本文阐述了低压配电系统断路器选用和整定方法和原则，有助于发挥其控制、测量和保护作用，有利于低压配电系统安全、可靠、连续运行。 【关键词】断路器；选型；整定；方法；原则 低压配电系统的主要任务是确保其安全、可靠、连续运行，出现故障时尽快切除故障回路并保证非故障回路正常运行。随着电气技术发展，低压断路器已逐步实现了智能化、模块化和小型化，合理选择并整定低压断路器，有助于发挥其控制、测量和保护作用，也是保证上述要求的重要环节。 四川维尼纶厂30万吨/年醋酸乙烯项目低压配电系统按照中石化框架协议采购ABB低压开关柜，柜内配ABB E系列框架断路器和T系列塑壳断路器。下面详细阐述本项目低压各级断路器的选用和整定原则及方法。 一、低压各级断路器的选用原则和方法 低压断路器最常见负载有配电类、电动机类和家用电器类三类，应根据不同的负载性质及要求选用不同保护特性的断路器。配电线路应选用配电型断路器，配电型断路器有选择性与非择性之分。电动机保护型断路器只要有过载长延时和短路瞬时的两段保护性，可选用非选择性断路器。家用和类似场所的保护型断路器是一种额定电流在63 A以下的小型非选择性断路器。低压断路器选用的主要原则有： （1）根据低压配电系统的负载性质、故障类别以及对线路保护的要求，来确定选用的断路器类型。 （2）断路器的额定电压、额定频率应与所在回路的标称电压及标称频率相适应，断路器的额定电流不应小于所在回路的负载计算电流。 （3）断路器应适应所在场所的环境条件。 （4）断路器应满足短路条件下的动稳定、热稳定要求，用于断开短路电流时应满足短路条件下的通断能力。 在低压配电系统中，要保证上、下两级断路器之间选择性动作，一般上一级断路器采用选择性断路器，下一级断路器采用非选择性断路器或选择性断路器，利用短延时脱扣器的延时动作或延时动作时间的不同以获得选择性。对于重要负荷的配电线路上下级间的断路器应采用选择性保护断路器。参照E系列框架式断路器和T系列塑壳断路器以及T系列塑壳断路器间选择性配合表，低压配电系统各级断路器的选用方法如下：
断路器选型基本原则
断路器选型基本原则 Revised by Liu Jing on January 12, 2021
断路器选型应遵守的基本原则 发布时间：10-12-16 来源：点击量：1673 字段选择：大中小 1 断路器的额定电压必须大于或等于线路的工作电压。 负载或额定电源的电压要大于或等于开关的额定电压，因为这事关产品的安全性能。高于开关额定电压的电压有可能会使产品绝缘性能性能下降，存在事故隐。 2 断路器的额定短路通断能力≥线路中可能出现的最大短路电流。 线路中发生相线与相线或相线与中性线之间的短路电流是很大的，越是接近电源分配端的电流就越大，因为整个短路回路的阻抗小。因此要求断路器必须有一定的短路分断能力，当短路分断能力大于或等于线路中可能出现的最大短路电流时，在瞬时脱扣器的作用下，开关能瞬时熄弧断开。如开关的额定短路通断能力≤线路中可能出现的最大短路电流因开关不能熄弧，由燃弧引起的过高温度使触点粘(短路)从而毁坏配电线路以致设备。 3 断路器的额定电流≥线路的负载电流。 负载的额定电流必须等于或小于开关的额定电流，一般情况下小于开关的额定电流，考虑到留有一定的裕度，一般选开关的额定电流比实际负载电流大20℅左右，不要选得太大，必须考虑过载保护及短路保护都能动作，选取过大的额定电流，过载保护失去作用，由于线路的粗细及长短关系，负载端的短路电流达不到瞬时脱扣器的整定动作值，从而使短路保护失效。
4 漏电断路器的额定漏电动作电流必须≥2倍的线路业已存在的泄漏电流。 在配电线路中由于线路的绝缘电阻随着时间的增长会下降及对地布线分布电容的存在，线路或多或少对地存在一定的泄漏电流，有的还比较大，因此在选取漏电断路器的额定漏电动作电流必须大于实际泄漏电流的两倍才能保证开关不会误动作，这也是与国家标准规定的额定漏电不动作电流为额定动作电流的一半是相符合的。 5 断路器末端单相对地短路时能使选用B、C、D型瞬时脱扣器的开关动作，对于不同类型的负载(用电设备)选用不同的瞬时脱扣器和相应的电流等级的产品。根据不同的负载设备选用不同类型的瞬时脱扣器和额定电流，B、C、D型瞬时脱扣器的使用对象前面有说明。选取额定电流及相应的瞬时脱扣器时必须考虑负载的额定电流及可能输出的最大短路电流。当最大短路电流大于或等于B、 C、D型瞬时脱扣器的整定动值时，短路保护才能起作用。 6 在装漏电保护器之前必须搞清原有的供电保护型式，以便判断是否可以直接安装或需改动。 供电保护型式在前面已有详细说明。在未安装漏电断路器之前，有些设备已采取一些供电保护型式，但是有一些保护型式如不改动是不适宜直接安装漏电断路器，否则会引起开关的误动或拒动。具体使用将在后面案例中进行分析。 7 有进出线规定的产品必须严格按要求接线，进出线不可反接。
低压断路器如何选型
低压断路器如何选型 低压断路器如何选型 低压电器选型的一般原则： 1、低压电器的额定电压应不小于回路的工作电压，即Ue≥Ug。 2、低压电器的额定电流应不小于回路的计算工作电流，即Ie≥Ig。 3、设备的遮断电流应不小于短路电流，即Izh≥Ich 4、热稳定保证值应不小于计算值。 5、按回路起动情况选择低压电器。如，熔断器和自动空气开关就需按起动情况进行选择。 断路器的选型：保护：过载，短路，欠电压。 一般选型： 1、断路器额定电压≥线路额定电压； 2、断路器额定电流≥线路计算负荷电流； 3、断路器脱扣器额定电流≥线路计算负荷电流； 4、断路器极限通断能力≥线路中最大短路电流； 5、线路末端单相对地短路电流不小于1.25倍的自动开关瞬时（或短延时）脱扣整定电流； 6、断路器欠电压脱扣器额定电压等于线路额定电压。
配电用断路器的选型： 1、长延时动作电流整定为导线允许载流量的0.8～1倍； 2、3倍长延时动作电流整定值的可返回时间不小于线路中最大起动电流的电动机的起动时间； 3、短延时动作电流整定值不小于1.1（Ijx+1.35kIedm)。Ijx为线路计算负荷电流；k为电动机起动电流倍数，Iedm为最大一台电动机额定电流； 4、短延时时间按被保护对象的热稳定校验； 5、无短延时时，瞬时电流整定值不小于 1.1（Ijx+1.35k1kIedm)。k1为电动机起动电流的冲击系数，取1.7～2。 如有短延时，则瞬时电流整定值不小于1.1的下级开关进线端计算短路电流值。 电动机保护用自动开关的选型： 1、长延时电流整定值＝电动机额定电流； 2、6倍长延时电流整定值的可返回时间≥电动机起动时间； 3、鼠笼形瞬时整定电流为8～15倍脱扣器额定电流；绕线形瞬时整定电流为3～6倍脱扣器额定电流。 照明用自动开关的选型： 1、长延时电流整定值不大于线路计算负荷电流； 2、瞬时电流整定值＝6倍的线路计算负荷电流。
低压系统短路电流计算与断路器选择
低压系统短路电流计算与断路器选择 低压系统短路电流计算是电气设计中的一项重要组成部分，计算数据量大，过程繁琐，设计人员大多以经验估算，常常影响设计质量，甚至埋下安全隐患。本文拟在通过对低压短路电流的计算简述以及实例介绍，说明低压断路器的选择及校验方法。 在设计中，短路电流计算与断路器选择的步骤如下： ①简单估算低压短路电流； ②确定配电中心馈出电缆满足热稳定的最小截面； ③选择合适的低压断路器； ④合理选择整定值，校验灵敏度及选择性。 1.低压短路电流估算 1.1短路电流的计算用途 短路电流的计算用途主要有以下几点： ①校验保护电器的整定值，如断路器、熔断器的分断能力应大于安装处最大预期短路电流。 ②确定保护电器的整定值，使其在短路电流对开关电器及线路器材造成破坏之前切断故障电路。 ③校验开关电器及线路器材的动热稳定是否满足规范和实际运行的要求。 1.2短路电流的计算特点 短路电流计算的特点：
①用户变压器容量远小于系统容量，短路电流周期分量不衰减。 ②计入短路各元件有效电阻，但不计入元件及设备的接触电阻和电抗。 ③因线路电阻较大，不考虑短路电流非周期分量的影响。 ④变压器接线方式按D、yn11考虑。 1.3短路电流的计算方法 短路电流计算的方法： ——三相短路电流或单相短路电流kA； 式中 I k Z ——短路回路总阻抗mΩ（包括系统阻抗、变压器阻抗、母 k 线阻抗及电缆阻抗等，其中阻抗还包括电阻、电抗、相保电阻、相保电抗） U——电压V（用于三相短路电流时取230，用于单相短路电流时取220） 1.4短路电流的计算示例 下面通过范例来叙述低压短路电流的计算过程。
常用断路器型号的资料
.常用断路器型号的资料： DZ5系列塑料外壳式断路器适用于交流50hz、380v、额定电流自0.15至50a的电路中。保护电动机用断路器用来保护电动机的过载和短路，配电用断路器在配电网络中用来分配电能和作线路及电源设备的过载和短路保护之用，亦可分别作为电动机不频繁起动及线路的不频繁转换之用。 DZ10 系列塑壳断路器适用于交流50hz、380v或直流220v及以下的配电线路中用来分配电能和保线路及电源设备的过载、欠电压和短路，以及在正常工作条件下不频繁分断和接通线路之用。 DZ12系列塑料外壳式断路器，体积小巧，结构新颖、性能优良可靠。主要装在照明配电箱中，用于宾馆、公寓、高层建筑、广场、航空港、火车站和工商企业等单位的交流50hz单相230v，三舷00v及以下的照明线路中，作为线路的过载，短路保护以及在正常情况下作为线路的不频繁转换之用。 DZ15系列塑料外壳式断路器适用于交流50hz、额定电压380v、额定电流至63a（100）的电路中作为通断操作,并可用来保护线路和电动机的过载及短路保护之用，亦可作为线路的不频繁转换及电动机的不频繁 起动之用。 DZ20系列塑料外壳式断路器适用于交流50hz，额定绝缘电压660v，额定工作电压380v（400v）及以下，其额定电流至1250a 。一般作为配电用，额定电流200a和400y型的断路器亦可作为保护电动机用。在正常情况下，断路器可分别作为线路不频繁转换及电动机的不频繁起动之用。 四极断路器主要用于交流50hz、额定电压400v及以下，额定电流100至630a三相五线制的系统中，它能保证用户和电源完全断开，确保安全，从而解决其它任何断路器不可克服的中性极电流不为零的弊端。 配电用断路器在配电网络中用来分配电能，且可作为线路及电源设备的过载、短路和欠电压保护。 保护电动机用断路器在配电网络中用作鼠笼型电动机的起动和分断以及作为电动机的过载、短路和欠电压 保护。 DZ47系列小型断路器主要适用于交流50hz/60hz，额定工作电压为240v/415v及以下，额定电流至60a 的电路中，该断路器主要用于现代建筑物的电气线路及设备的过载，短路保护，亦适用于线路的不频繁操 作及隔离。 SCM1（cm1）系列断路器适用于交流50hz、60hz、500v及以下的电路中作不频繁转换和电动机不频繁起动之用。断路器具有过载、短路和欠电压保护装置，能保护线路及电源设备不受损坏。本断路可垂直安 装、亦可水平安装。 DW10系列万能式断路器适用于交流50hz、电压至380v、直流电压至440v的电气线路中，作过载、短路、失压保护以及正常条件下的不频繁转换之用。当三极断路器在直流电路中串联使用时，电压允许提高 至440v。 DW15 系列万能式空气断路器适用于交流50hz、额定电流至4000a,额定工作电压至1140v（壳架等级额定电流630a以下）80v（壳架等级额定电流1000a及以上）的配电网络中，用来分配电能和供电线路及电源设备的过载、欠电压、短路保护之用。壳架等级额定电流630a及以下的断路器也能在交流50hz、380v 网络中供作电动机的过载、欠电压和短路保护。
断路器一般选用原则.
低压断路器（空气开关）典型产品低压断路器主要分类方法是以结构形式分类，即开启式和装置式两种。 开启式又称为框架式或万能式，装置式又称为塑料壳式。 断路器一般选用原则 （1）断路器的额定工作电压≥线路额定电压。 （2）断路器的额定电流≥线路负载电流。 （3）断路器的额定短路通断能力≥线路中可能出现的最大短路电流(按有效值计算)。（4）线路末端单相对地短路电流≥1.25倍断路器瞬时脱扣器整定电流。 （5）断路器的欠电压脱扣器额定电压＝线路额定电压。 （6）断路器分励脱扣器额定电压＝控制电源电压。 （7）电动传动机的额定工作电压＝控制电源电压。 （8）校核断路器允许的接线方向。有些型号断路器只允许上进线，有些型号允许上进线或下进线。 低压断路器的选用原则 1）根据线路对保护的要求确定断路器的类型和保护形式--确定选用框架式、装置式或限流式等。 2）断路器的额定电压UN应等于或大于被保护线路的额定电压。 3）断路器欠压脱扣器额定电压应等于被保护线路的额定电压。 4）断路器的额定电流及过流脱扣器的额定电流应大于或等于被保护线路的计算电流。5）断路器的极限分断能力应大于线路的最大短路电流的有效值。 6）配电线路中的上、下级断路器的保护特性应协调配合，下级的保护特性应位于上级保护特性的下方且不相交。 7）断路器的长延时脱扣电流应小于导线允许的持续电流。 （1）装置式断路器装置式断路器有绝缘塑料外壳，内装触点系统、灭弧室及脱扣器等，可手动或电动(对大容量断路器而言)合闸。有较高的分断能力和动稳定性，有较完善的选择性保护功能，广泛用于配电线路。目前常用的有DZl5、DZ20、DZXl9和C45N （目前已升级为C65N）等系列产品。其中C45N（C65N）断路器具有体积小，分断能力高、限流性能好、操作轻便，型号规格齐全、可以方便地在单极结构基础上组合成二极、三极、四极断路器的优点，广泛使用在60A及以下的民用照明支干线及支路中(多用于住宅用户的进线开关及商场照明支路开关)。 （2）框架式低压断路器框架式断路器一般容量较大，具有较高的短路分断能力和较高的动稳定性。适用于交流50Hz，额定电流380V的配电网络中作为配电干线的主保护。框架式断路器主要由触点系统、操作机构、过电流脱扣器、分励脱扣器及欠压脱扣器、附件及框架等部分组成，全部组件进行绝缘后装于框架结构底座中。目前我国常用的有DWl5、ME、AE、AH等系列的框架式低压断路器。DWl5系列断路器是我国自行研制生产的，全系列具有1000、1500、2500和4000A等几个型号。 ME、AE、AH等系列断路器是利用引进技术生产的。它们的规格型号较为齐全(ME开关电流等级从630A～5000A共13个等级)，额定分断能力较DWl5更强，常用于低压配电干线的主保护。 （3）智能化断路器目前国内生产的智能化断路器有框架式和塑料外壳式两种。框架式智能化断路器主要用于智能化自动配电系统中的主断路器，塑料外壳式智能化断路器主
电气设备倒闸操作原则
第一节电气设备倒闸操作的基本知识和原则 178．什么是倒闸操作？ 答：倒闸操作是将电气设备从一种状态转换为另一种状态的操作，分运行、热备用、冷备用、检修四种状态。 运行状态：是指电气设备的隔离开关及断路器都在合闸状态且带电运行； 热备用状态：是指电气设备具备送电条件和启动条件，一经断路器合闸就转变为运行状态； 冷备用状态：电气设备除断路器在断开位置，隔离开关也在断开位置； 检修状态：是指断路器、隔离开关均断开，相应的接地隔离开关在合闸位置。 179．倒闸操作有哪些主要内容？ 答：倒闸操作的主要内容有： (1) 拉开或合上断路器和隔离开关； (2) 装设或拆除接地线(合上或拉开接地隔离开关)； (3) 投入或退出继电保护及自动装置，改变继电保护和自动装置的运行方式或定值； (4) 安装或拆除控制回路或电压互感器回路的熔断器； (5) 改变有载调压的分接头、消弧线圈的分接头位置； (6) 所用电源切换； (7) 断路器改非自动等一些特殊的操作。 180．变电所现场必须符合哪些条件才能进行倒闸操作？ 答：变电所现场必须具备以下条件才能进行倒闸操作： (1) 倒闸操作的操作人和监护人需经考试合格，名单经有关领导批准正式公布； (2) 现场一次、二次设备要有明显标志，包括命名、编号、转动方向、切换位置指示以及区别电气相别的漆色； (3) 要有与现场设备和运行方式相符合的一次系统模拟图及二次回路原理和展开图； (4) 除事故处理外的正常操作要有确切的调度命令和合格的操作票； (5) 要有统一确切的操作术语； (6) 要有合格的操作工具、安全用具和设施，包括对号放置接地线的专用装置。 181．倒闸操作的基本步骤有哪些？ 答：(1) 发布和接受操作任务； (2) 填写操作票； (3) 审查与核对操作票； (4) 操作执行命令的发布和接受； (5) 进行倒闸操作； (6) 汇报、盖章与记录。 182．倒闸操作中“五防”指的是什么？ 答：(1) 防止误拉、误合开关； (2) 防止带负荷拉、合隔离开关； (3) 防止带电挂接地线或合接地隔离开关； (4) 防止带接地线或接地隔离开关合闸； (5) 防止误人带电间隔。 183．倒闸操作时把“六关”指的是哪六关？ 答：(1) 操作准备关； (2) 操作票填写关； (3) 接令关； (4) 模拟预演关；
低压断路器选用规则及示例
（1）由线路的计算电流来决定断路器的额定电流； （2）按线路的最大短路电流来校验低压断路器的分断能力； （3）按照线路的最小短路电流来校验断路器动作的灵敏性，即线路最小短路电流应不小于断路器短路整定电流的1.3倍； （4）断路器的短路整定电流应躲过线路的正常工作启动电流； （5）按照线路上的短路冲击电流（即短路全电流最大瞬时值）来校验断路器的额定短路接通能力（最大电流预期峰值），即后者应大于前者。 低压断路器的选用，应根据具体使用条件选择使用类别，选择额定工作电压、额定电流、脱扣器整定电流和分励、欠压脱扣器的电压电流等参数，参照产品样本提供的保护特性曲线选用保护特性，并需对短路特性和灵敏系数进行校验。当与另外的断路器或其他保护电器之间有配合要求时，应选用选择型断路器。 1、额定工作电压和额定电流低压断路器的额定工作电压Ue。和额定电流Ie。应分别不低于线路，设备的正常额定工作电压和工作电流或计算电流。断路器的额定工作电压与通断能力及使用类别有关，同一台断路器产品可以有几个额定工作电压和相对应的通断能力使用类别。 2、长延时脱扣器整定电流Ir1 所选断路器的长延时脱扣器整定电流Ir1应大于或等于线路的计算负载电流，可按计算负载电流的1～1.1倍确定；同时应不大于线路导体长期允许电流的0.8—1倍。 3、瞬时或短延时脱扣器的整定电流Ir2所选断路器的瞬时或短延时脱扣器整定电流Ir2应大于线路尖峰电流。配电断路器可按不低于尖峰电
流1.35倍的原则确定，电动机保护电路当动作时间大于0.02s时可按不低于1.35倍起动电流的原则确定，如果动作时间小于0.02s，则应增加为不低于起动电流的1.7—2倍。这些系数是考虑到整定误差和电动机起动电流可能变化等因素而加的。 4、短路通断能力和短时耐受能力校验低压断路器的额定短路分断能力和额定短路接通能力应不低于其安装位置上的预期短路电流。当动作时间大于0.02s时，可不考虑短路电流的非周期分量，即把短路电流周期分量有效值作为最大短路电流；当动作时间小于0.02s时，应考虑非周期分量，即把短路电流第一周期内的全电流作为最大短路电流。如校验结果说明断路器通断能力不够，应采取如下措施。 a)在断路器的电源侧增设其他保护电器(如熔断器)作为后备保护。 b)采用限流型断路器，可按制造厂提供的允通电流特性或限流系数(即实际分断电流峰值和预期短路电流峰值之比)选择相应的产品。 c)可改选较大容量的断路器。各种短路保护断路器必须能在闭合位置上承载未受限制的短路电流瞬态值，还须能在规定的延时范围内承载短路电流。这种短时承载的短路电流值应不超过断路器的额定短时耐受能力，否则也应采取措施或改变断路器规格。断路器产品样本中一般都给出产品的额定峰值耐受电流和额定短时耐受电流(1s电流)。当为交流电流时，短时耐受电流应以未受限制的短路电流周期分量的有效值为准。 5、灵敏系数校验所选定的断路器还应按短路电流进行灵敏系数校验。灵敏系数即线路中最小短路电流(一般取电动机接线端或配电线路末端的两相或单相短路电流)和断路器瞬时或延时脱扣器整定电流之比。两相短
断路器选型基本原则
断路器选型基本原则 WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】
断路器选型应遵守的基本原则 发布时间：10-12-16 来源：点击量：1673 字段选择：大?中?小 1断路器的额定电压必须大于或等于线路的工作电压。 负载或额定电源的电压要大于或等于开关的额定电压，因为这事关产品的安全性能。高于开关额定电压的电压有可能会使产品绝缘性能性能下降，存在事故隐。 2断路器的额定短路通断能力≥线路中可能出现的最大短路电流。 线路中发生相线与相线或相线与中性线之间的短路电流是很大的，越是接近电源分配端的电流就越大，因为整个短路回路的阻抗小。因此要求断路器必须有一定的短路分断能力，当短路分断能力大于或等于线路中可能出现的最大短路电流时，在瞬时脱扣器的作用下，开关能瞬时熄弧断开。如开关的额定短路通断能力≤线路中可能出现的最大短路电流因开关不能熄弧，由燃弧引起的过高温度使触点粘(短路)从而毁坏配电线路以致设备。 3断路器的额定电流≥线路的负载电流。 负载的额定电流必须等于或小于开关的额定电流，一般情况下小于开关的额定电流，考虑到留有一定的裕度，一般选开关的额定电流比实际负载电流大20℅左右，不要选得太大，必须考虑过载保护及短路保护都能动作，选取过大的额定电流，过载保护失去作用，由于线路的粗细及长短关系，负载端的短路电流达不到瞬时脱扣器的整定动作值，从而使短路保护失效。 4漏电断路器的额定漏电动作电流必须≥2倍的线路业已存在的泄漏电流。
在配电线路中由于线路的绝缘电阻随着时间的增长会下降及对地布线分布电容的存在，线路或多或少对地存在一定的泄漏电流，有的还比较大，因此在选取漏电断路器的额定漏电动作电流必须大于实际泄漏电流的两倍才能保证开关不会误动作，这也是与国家标准规定的额定漏电不动作电流为额定动作电流的一半是相符合的。 5断路器末端单相对地短路时能使选用B、C、D型瞬时脱扣器的开关动作，对于不同类型的负载(用电设备)选用不同的瞬时脱扣器和相应的电流等级的产品。根据不同的负载设备选用不同类型的瞬时脱扣器和额定电流，B、C、D型瞬时脱扣器的使用对象前面有说明。选取额定电流及相应的瞬时脱扣器时必须考虑负载的额定电流及可能输出的最大短路电流。当最大短路电流大于或等于B、C、D型瞬时脱扣器的整定动值时，短路保护才能起作用。 6在装漏电保护器之前必须搞清原有的供电保护型式，以便判断是否可以直接安装或需改动。 供电保护型式在前面已有详细说明。在未安装漏电断路器之前，有些设备已采取一些供电保护型式，但是有一些保护型式如不改动是不适宜直接安装漏电断路器，否则会引起开关的误动或拒动。具体使用将在后面案例中进行分析。 7有进出线规定的产品必须严格按要求接线，进出线不可反接。 漏电断路器必须按要求接线，否则会引起开关漏电保护功能的损坏，因漏电保护线路板的工作电源从开关的出线端引出，如采取反接线，则线路板的工作电源长期存在，一旦漏电保护动作，内部电磁脱扣线圈因长期通电而损坏(电磁脱扣线圈的设计为瞬时工作方式)，漏电功能损坏。
空气开关如何选型
空气开关如何选型 2011-05-06 22:48:24| 分类：默认分类| 标签：电流开关断路器漏电 dz47 |字号大中小订阅空气开关的型号： C65N 1P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 2P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 3P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 4P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 1P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A C65N 2P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A C65N 3P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A 型号上升一般是6，10，16，20，25，32，40，50，63，80，100，125，150，225，400。 D代表动力，C代表照明。 目前家庭使用DZ系列的空气开关（带漏电保护的小型断路器），常见的有以下型号/规格：C16、 C25、C32、C40、C60、C80、C100、C120等规格，其中C表示脱扣电流，即起跳电流，例如C32表示起跳电流为32安，一般安装6500W热水器要用C32，安装7500W、8500W 热水器要用C40的空开。 工业上常见的型号有：动力电路用DW和DZ型分20，32，50，63，80，100，125，160，250，400，600，800，1000...(单位A)。 空开的额定电流有几安培至几百安培如10安的和600安的，但是普通的DZ47－63系列的最大电流63安，分为5 10 16（15） 20 25 32（30） 40 50 60（63）好像还有3安和2.5安的。 短路分断电流一般c型6000安，d系列4000安 例：DZ10-100/330 Ie=60A 说明： DZ－－“自动”的反拼音，10－－设计序号，100－－是它的壳架等级，3－－表示极数即三相，3－－脱扣形式（0－－无脱扣器，1－－热脱扣器式，2－－电磁脱扣器式，3－－复式），0－－有无辅助触头（0－－无辅助触头，2－－有辅助触头），Ie=60A－－过电流调节额定电流。 要点：1、空气开关额定电压大于等于线路额定电压；2、空气开关额定电流和过电流脱扣器的额定电流大于等于线路计算负荷电流。 例：DZ47-60A C25： DZ47---系列微型断路器（还有很多系列，基本都是厂家命名的） LE-----带漏电脱扣功能 60-----框架等级为60A C------瞬时脱扣过流倍数按照明类，如5~7或7~10倍，D为动力型10~14倍 空气开关是用来保护电线及防止火灾，所以是要根据电线的大小选配的而不是根据电器的功率选配的。如果空气开关选用太大就不用保护电线，当电线超载空气开关仍不会跳，
设备断路器选型计算办法
精心整理 设备断路器选型计算方法 当用电回路发生故障和短路时，断路器能够切断用电回路，保护用电设备。如何选择合适的断路器，其计算方法如下： 一、计算计算电流： 1）三相负荷时： 1.52/cos js js I P φ=?； C65，NSX160因此，选定的断路器型号为NSX100NTM100A/4P 。 注：1、断路器选择应注意按照负荷类型选取特性曲线。计算机插座回路剩余电流动作装置选用A 型，其他的插座回路选C 型曲线；开水器断路器选用B 型曲线；配电照明回路断路器一般选用C 型曲线；电动机断路器选用D 型曲线； 2、确定极性时，要确定设备的极性。设备本身带有自控制功能，在一定条件下，能够实现自我切断，极性选择为4P ，带漏电保护时(+30mA/100mA)，极性也是4P 。其他情况下为3P 。 3、选择TM （热磁脱扣单元）原因在于，价格便宜。 2）单相负荷时：
精心整理 4.55/cos js js I P φ=?； js e P P Kx =?； 根据计算电流大小选择合适的断路器 例3：3,cos 0.8,js P KW φ== 3 4.55/0.817.0625js I =?=； 选断路器时，其额定电流 1.25js I I >； 注：12 323,,l l 分和值的注：12、截面370?+数据》（（P 74）表6-42四、线路及导线敷设 变压器二次侧至用电设备之间配电级数不宜超过三级，每一楼层是否设楼层集中配电箱，根据实际情况确定。负荷回路电线的敷设方式参考《建筑电气工程设计常用图形和文字符号》（P 68）——导线敷设部位的标注，配电箱回路的敷设方式参考《建筑电气工程设计常用图形和文字符号》（P 68）——线路敷设方式的标注。 干线断路器选型的话，计算电流×1.25
ABB低压断路器的选择
ABB低压断路器的选择 1进线及分段开关的选择 1.1保护的配置 用于变压器低压侧的进线开关，由于高压侧已经有较完善的保护，通常只需配置过载保护和短路短延时保护；因为与下级配合问题，不能设速断保护； 选用PR122/P 有L、S、I三段保护的电子脱扣器完全满足要求。 分段开关的过载保护已没有意义，可设定与进线相同，便于与进线开关互换；短延时保护动作值与进线同，但时间定值要改短，以便与进线开关配合； 1.2应用举例：1000kV A，4.5% ,6/0.4kV, 96.2/1443A, 低压母线最大短路电流26.81kA，最小24.5kA 选用E2N断路器配PR122/P电子脱扣器(也可选PR121/P，但没有显示窗，整定用拨盘且级差大) I u＝2000A，I n＝2000A 评论：本例也可以选用EIB，50kA，I u＝1600A，I n＝1600A，但没有发展余地，当变压器改为1250kV A，E2N(2000A)仍然可用，只需改变I1、I2设定值。 1.2.1进线开关 (1)过载保护的设定－L功能： I1=(1.05*1.05*I tn)/I n=(1.1025*1443)/2000=1590.9=0.795I n 取I1＝0.80I n=1600A (步长为0.01) 设t1=12s （3倍I1时）－整定范围3－144s,步长3s 验算是否满足： a与短延时保护相配合，即当低压母线最大三相短路时，动作时间不小于0.4s b躲过大型电动机起动时间和电机群自起动时间。 k＝(3I1)2*12=108I12当二次侧最大短路时，I k＝26810A/1600＝16.75I1 t＝108I12/(16.75I1)2=0.385s<0.4s 不满足 取t1＝15s，k=(3I1)2*15=135I12 , 当低压母线最大三相短路时保护动作时间t t＝135I12/(16.75I1)2=0.48s>0.4s 满足要求 低压电动机起动时间一般在5－10s，且此时过载倍数远不会超过变压器额定电流的3.3倍（3I1/1443=3*0.8*2000/1443=3.3）满足要求 当变压器过载1.2倍时，保护动作时间t=135I12/(1.2*1443/1600)2I12=115s (2)短路短延时保护设定－S功能： I2=(1.2*2.5* I tn)/I n=(1.2*2.5*1443)/2000=2.16I n 取I2＝2.2I n=4400A（步长为0.1） I2的整定要躲过大型电动机起动电流或电机群自起动电流（过负荷系数2.5就是考虑上述因素）； t2=0.4s t=k，定时限 校验灵敏度： 二次侧最小短路时，I k＝24.5 kA， 所以，K L＝0.866*24500/2.2*2000=4.8>1.3 满足要求 (3)短路瞬动－I功能：关断 如果设定，则要大于二次侧最大三相短路电流，即：使该保护不起作用 I3=(1.5*I k)/I n=(26810*1.5)/2000=20.1 取I3＝15I n,(设定范围最大为15倍)，所以 必须关断，否则将失去选择性。 式中，I k为低压母线最大三相短路电流（假定一次侧短路容量为300MV A）
试谈低压系统电气设备的选用原则
一．断路器的选择 1．一般低压断路器的选择 (1)低压断路器的额定电压不小于线路的额定电压.
(2)低压断路器的额定电流不小于线路的计算负载电流. (3)低压断路器的极限通断能力不小于线路中最大的短路电流. (4)线路末端单相对地短路电流÷低压断路器瞬时(或短延时)脱扣整定电流≥1.25 (5)脱扣器的额定电流不小于线路的计算电流. (6)欠压脱扣器的额定电压等于线路的额定电压. 2．配电用低压断路器的选择 (1)长延时动作电流整定值等于0. 8~1倍导线允许载流量. (2)3倍长延时动作电流整定值的可返回时间不小于线路中最大启动电流的电动机启动时间. (3)短延时动作电流整定值不小于1.1(Ijx+1.35KIdem).其中,Ijx为线路计算负载电流。K为电动机的启动电流倍数。Idem为最大一台电动机额定电流. (4)短延时的延时时间按被保护对象的热稳定校核. (5)无短延时时,瞬时电流整定值不小于1.1(Ijx+K1KIdem).其中,K1为电动机启动电流的冲击系数,可取1.7~2. (6)有短延时时,瞬时电流整定值不小于1.1倍下级开关进线端计算短路电流值. 3．电动机保护用低压断路器的选择 (1)长延时电流整定值等于电动机的额定电流. (2)6倍长延时电流整定值的可返回时间不小于电动机的实际启动时间.按启动时负载的轻重,可选用可返回时间为1、3、5、8、15s中的
某一挡. (3)瞬时整定电流:笼型电动机时为(8~15)倍脱扣器额定电流。绕线转子电动机时为(3~6)倍脱扣器额定电流. 4．照明用低压断路器的选择 (1)长延时整定值不大于线路计算负载电流. (2)瞬时动作整定值等于(6~20)倍线路计算负载电流. 二．漏电保护装置的选择 1．形式的选择 一般情况下,应优先选择电流型电磁式漏电保护器,以求有较高的可 靠性. 2．额定电流的选择 漏电保护器的额定电流应大于实际负荷电流. 3．极数的选择 家庭的单相电源,应选用二极的漏电保护器。若负载为三相三线,则选用三极的漏电保护器。若负载为三相四线,则应选用四极漏电保护器. 4．额定漏电动作电流的选择(即灵敏度选择) 为了使漏电保护器真正起到保安作用,其动作必须正确可靠,即应该 具有合适的灵敏度和动作的快速性. 灵敏度,即漏电保护器的额定漏电动作电流,是指人体触电后流过人 体的电流多大时漏电保护器才动作. 灵敏度低,流过人体的电流太大,起不到保护作用。灵敏度过高,又会造成漏电保护器因线路或电气设备在正常微小的漏电下而误动作(家
