OCH145 极灵敏、单极HALL开关
3.960REF
0.100
2.870
3.124
2.540REF
13.60
15.60
0.350
0.410 45ο
包装信息
1. 包装类型：盒装 2. 最小包装：1000pcs
Dimensions In Inches
Min.
Max.
0.049
0.069
0.030REF
0.050REF
0.016
0.020
0.013
0.017
0.156REF
0.004
0.113
0.123
0.100REF
0.535
0.614
0.014
0.016 45ο
Page 5 - 5
Rev. 1.0 Jul .01, 2009
磁通量密度
OCH145
RL CL
RL=820Ω CL=20pF
Vout
霍尔传感器位置
图 2 是霍尔传感器的位置图， 标志了芯片的位置。
X
Y
图1
X Y
Unit
2.00
mm
1.15
mm
图 2 OCH145 霍尔传感器位置 Page 3 - 5
Rev. 1.0 Jul .01, 2009
OCH145
高温单极型霍尔效应数字开关电路
最大额定值
参数
符号
供电电压
VCC
外部应用输出电压
Vout (off)
输出电流(Io)
Io (sink)
功耗
PD
工作温度范围
Top
储存温度范围
Tst
磁通量
B
Note 1: 最大绝对额定值是指超出该值的元器件寿命可能被削弱。
额定值
-24 V to +24V 直流 +40 V DC max, 仅OFF条件下 -0.5 V min., OFF or ON 条件下
50
80
高斯
Page 2 - 5
Rev. 1.0 Jul .01, 2009
运行特性
S
Mark
N
测试电路
Vcc=12V
OCH145
高温单极型霍尔效应数字开关电路
Vout
( off-state)
Vdd
Turn off
Bhy
Turn on
( on-state)
Vsat 0 Brp Bop
B (Magnetic)
特性
z 单极霍尔效应开关传感器 z 宽的工作电压范围: 3.8V~24V z 集电极开路预驱动 z 最大输出灌电流：50mA z 电源反极性保护 z 工作温度：-40℃~+150℃ z 封装形式: SIP3L
应用
● 无触点开关 ● 汽车点火 ● 刹车电路 ● 位置感应 ● 转速检测 ● 安全报警装置 ● 纺织物控制系统
高温单极型霍尔效应数字开关电路
订货信息
OCH145XXXX
磁场等级:
封装形式:
A : +100高斯 M: SIP3
包装:
温度等级:
空: 管装或袋装或盒装 F: -40~150℃
A: 卷带
印章信息
H145 XXXX
料号
内部代码 日期代码
Page 4 - 5
Rev. 1.0 Jul .01, 2009
封装外形尺寸
OCH145
高温单极型霍尔效应数字开关电路
A
L1
A1
E
C
c
b
D
e
θ
d
L
Symbol
A A1 b C c D d E e L L1 θ
Dimensions In Millimeters
Min.
Max.
1.245
1.753
0.750REF
1.270REF
0.406
0.508
0.330
0.432
50 mA
450mW (SIP3L) -40 to +150℃ -65 to +150℃ 无限制
电气特性参数
符号
参数
Vcc 供给电压
VO (SAT) 输出饱和电压
Icc
供给电流
ILE
输出漏电流（漏向传感器输出）
Tr Tf
输出开关时间
上升沿时间 下降沿时间
条件
工作状态 Vcc = 12V, 输出”ON”, Io = 25mA Vcc = 12V, 输出”ON”, Io = 50mA Vcc = 3.8V~20V, 输出 ”OFF” 释放 RL=820Ω, CL=20pF RL=820Ω, CL=20pF
OCH145
高温单极型霍尔效应数字开关电路
概述
OCH145 是一款开关霍尔效应集成电路，主要应用于无接点开关。其内部包含感应磁场的霍尔电压发生器、放大霍尔 电压的比较器、提供滞回作用和清除噪声的施密特电路以及集电极开路输出。内置的能带稳压器为内部电路提供温度补 偿输入电压，使其具有宽的输入工作电压范围。OCH145 的额定工作温度范围从 -40°C~150°C，电压范围从 3.8V 到 24V。OCH145 能提供持续输出 20mA 以及可以最大输出 50mA 灌电流。
最小 值 3.8
-
-
典型值 最大值
24 180 250
400 550 3.3 10 10 0.2 0.5
单位
V mV
mV mA μA μS μS
磁场特性参数(Ta=25℃,Vcc=3.8~20V)
符号
参数
最小值 典型值 最大值
单位Bop 工作点- Nhomakorabea-
130
高斯
Brp
释放点
20
-
-
高斯
Bhy 磁滞
20
引脚排列
(俯视图)
3
Output
2
Gnd
1
Vcc
Name No. Status
Description
Vcc
1
P
IC 电源输入端
Gnd
2
P
IC 接地端
Output 3
O IC 输出端，此引脚在磁场北极时输出低电平
电路框图
Page 1 - 5
Rev. 1.0 Jul .01, 2009
OCH145
4种霍尔开关hall ic的介绍及原理
4种霍尔开关hall ic的介绍及原理
霍尔开关Hall IC有四种类型：单极、双极、锁存和全极。
以下是它们的介绍和原理：
1. 单极霍尔开关：
这种类型的霍尔开关只能识别固定的磁极（通常是S极）。
当磁场靠近时，霍尔元件导通并输出低电平；当磁场远离时，霍尔元件关闭并输出高电平。
2. 双极霍尔开关：
双极霍尔开关需要两个磁极（N和S）来分别控制高低电平。
它利用磁场NS极交替来输出信号。
对不同磁极分别响应，一般为N极响应为高，S极响应为低。
3. 锁存霍尔开关：
这是双极霍尔开关的一种特殊形式，也称为锁定霍尔。
当S极靠近时开启，磁场离开后继续保持开启状态；只有当N极靠近时才会关闭，磁场移除后继续保持关闭状态，直到下次磁场改变。
这种保持上次状态的特性即锁存特性。
4. 全极霍尔开关（无极性霍尔开关）：
全极霍尔开关不分南极(S)北极(N)检测磁场，对任意磁极都响应，只要有磁场靠近就响应。
磁铁接近时输出低电平，远离时输出高电平。
以上内容仅供参考，如需了解更多信息，建议查阅相关文献或咨询专业人士。
单级霍尔开关LH131资料
参
符 号
VCC VOL IOH ICC tr tf
测 试 条 件
最小
3.8
典 型
最大
30
单位
V mV μA mA μS μS
电源电压 输出低电平电压 输出高电平漏电流 电源电流 输出上升时间 输出下降时间
Iout=25mA B>BOP Vout=20V B<BRP 输出开路 RL=820Ω CL=20PF RL=820Ω CL=20PF
( 关闭态 )
V CC
B hy
关闭
开启
( 开启态 )
N
N
SIP3L(TO-92S)
SOT23
V SAT 0 B RP B op
(磁场强度 B)
u 印章信息
(1)SIP3L(TO-92S)
（顶视图）
131
Y WW
Y : Year : "8"= 2008 "9"= 2009 WW : Nth Week 01~52
LH1131
高灵敏度单极性霍尔效应集成传感器
LH1131 系列高灵敏度单极性霍尔效应集成
u 产品特点
l l l l
l
传感器是由内部电压稳压器、霍尔电压发生器、 差分放大器、 温度补偿单元、 施密特触发器和集 电极开路输出级组成的磁敏传感电路， 其输入为 磁感应强度， 输出是一个数字电压信号。 它是一 种单磁极工作的磁敏电路， 适合于矩形或者柱形 磁体下工作。 LH1131 可以在-40 ℃~ 125 ℃范 围工作，其电源电压工作范围从 3.8V 到 30V， 负载电流能力最高可达到 45mA。封装形式为 SIP3L(TO92S)和 SOT23 。
LH1131

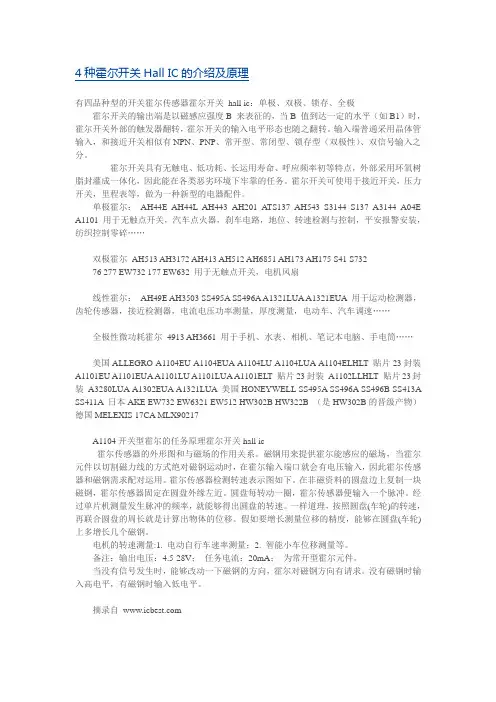

4种霍尔开关Hall IC的介绍及原理
有四品种型的开关霍尔传感器霍尔开关hall ic：单极、双极、锁存、全极霍尔开关的输出端是以磁感应强度B 来表征的，当B 值到达一定的水平（如B1）时，霍尔开关外部的触发器翻转，霍尔开关的输入电平形态也随之翻转。
输入端普通采用晶体管输入，和接近开关相似有NPN、PNP、常开型、常闭型、锁存型（双极性）、双信号输入之分。
霍尔开关具有无触电、低功耗、长运用寿命、呼应频率初等特点，外部采用环氧树脂封灌成一体化，因此能在各类恶劣环境下牢靠的任务。
霍尔开关可使用于接近开关，压力开关，里程表等，做为一种新型的电器配件。
单极霍尔：AH44E AH44L AH443 AH201 ATS137 AH543 S3144 S137 A3144 A04E A1101 用于无触点开关，汽车点火器，刹车电路，地位、转速检测与控制，平安报警安装，纺织控制零碎……双极霍尔AH513 AH3172 AH413 AH512 AH6851 AH173 AH175 S41 S73276 277 EW732 177 EW632 用于无触点开关，电机风扇线性霍尔：AH49E AH3503 SS495A SS496A A1321LUA A1321EUA 用于运动检测器，齿轮传感器，接近检测器，电流电压功率测量，厚度测量，电动车、汽车调速……全极性微功耗霍尔4913 AH3661 用于手机、水表、相机、笔记本电脑、手电筒……美国ALLEGRO A1104EU A1104EUA A1104LU A1104LUA A1104ELHLT 贴片23封装A1101EU A1101EUA A1101LU A1101LUA A1101ELT 贴片23封装A1102LLHLT 贴片23封装A3280LUA A1302EUA A1321LUA 美国HONEYWELL SS495A SS496A SS496B SS413A SS411A 日本AKE EW732 EW6321 EW512 HW302B HW322B （是HW302B的晋级产物）德国MELEXIS 17CA MLX90217A1104开关型霍尔的任务原理霍尔开关hall ic霍尔传感器的外形图和与磁场的作用关系。
常见的霍尔元件
常见的霍尔元件常见的霍尔元件有哪些种类，型号？单极性霍尔单极开关介绍:单极霍尔效应开关具有磁性工作阈值(Bop)。
如果霍尔单元承受的磁通密度大于工作阈值，那么输出晶体管将开启；当磁通密度降至低于工作阈值(Brp) 时，晶体管会关闭。
滞后(Bhys) 是两个阈值(Bop-Brp) 之间的差额。
即使存在外部机械振动及电气噪音，此内置滞后页可实现输出的净切换。
单极霍尔效应的数字输出可适应各种逻辑系统。
这些器件非常适合与简单的磁棒或磁杆一同使用。
Allegro 提供各种单极霍尔效应开关，各开关均具有与磁铁南极相关的不同工作阈值及滞后。
霍尔单极开关型号如下:类别品牌型号工作点（G）释放点（G）回差（G）工作电压工作温度单极霍尔开关AH AH3144E70~300 30~270 >30 4.5-24V -40-85℃AH AH3144L70~300 30~270 >30 4.5-24V -40-150℃AH AH54370~350 30~270 >30 4.5-24V -20-85℃DIODES ATS13770~300 30~270 >40 3.5-20V -40-85℃YH YH137<160 >20 60~80 4.5-24V -20-85℃YH YH3144E>30 <30 80 4.5-24V -20-85℃ALLEGRO A04E35~450 25~430 >20 3.8-24V -40-85℃ALLEGRO A1104EU-T35~450 25~430 >20 3.8-24V -40-85℃ALLEGRO A1104LU-T35~450 25~430 >20 3.8-24V -40-150℃ALLEGRO A1104EUA-T35~450 25~430 >20 3.8-24V -40-85℃AH3144E/L,霍尔开关集成电路应用霍尔效应原理，采用半导体集成技术制造的磁敏电路，它是由电压调整器、霍尔电压发生器、差分放大器、史密特触发器，温度补偿电路和集电极开路的输出级组成的磁敏传感电路，其输入为磁感应强度，输出是一个数字电压讯号。

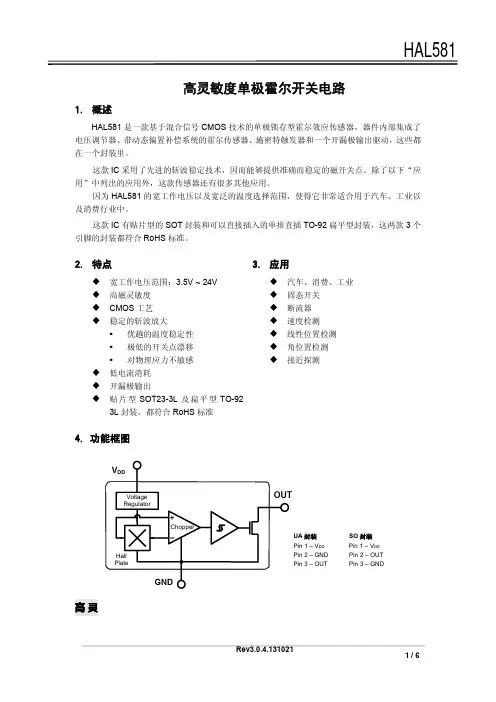

HAL581单极高灵敏度霍尔开关 高温型霍尔传感器
符号（测试条件） BOP (TA=25℃, VDD=12V DC) BRP (TA=25℃, VDD=12V DC) BHYS (TA=25℃, VDD=12V DC)
最小值
5.0 2.0 2.0
典型值
7.0 4.5 2.5
最大值
10.0 8.5 4.0
单位 mT mT mT
Rev3.0.4.131021
HAL581
GND
OUT
HAL581
GND
OUT
Rev3.0.4.131021
4/6
HAL581
13. ESD 防范
电子半导体产品对静电比较敏感，所以每次处理半导体产品时要注意静电控制程序。
14. 封装
14.1 UA 封装（TO-92 扁平型）
1． 96 3° ± 1° 45° ± 1° 0．89
3/6
HAL581
直流工作参数：TA = -40℃ ~ 150℃ ， VDD =3.5V ~ 24V（除非另有说明） 参数
S 极 (UA) N 极 (SO) 没有或磁场较弱
测试条件
B > BOP B > BOP B= 0 or B < BRP
输出
低 低 高
OUT = Low (VDSon)
OUT = Low (VDSon)
使输出导通的作用于封装标记面的磁感应强度（VOUT = VDSon） 使输出截止的作用于封装标记面的磁感应强度（VOUT = high）
6. 管脚定义和描述
SO引脚编号
1 2 3
UA 引脚编号
1 3 2
名称
VDD OUT GND
类型
电源 输出 地
功能
hall开关原理
hall开关原理
Hall开关是一种基于霍尔效应的电子开关。
霍尔效应是指当电流流过一个导电材料时，如果垂直于电流方向施加一个磁场，会在导电材料中产生一种电势差。
Hall开关利用这种电势差来控制开关状态。
Hall开关由霍尔传感器、放大器和开关电路组成。
当有磁场作用于霍尔传感器时，传感器产生的电势差会被放大器放大，然后经过开关电路控制开关状态。
当无磁场作用于霍尔传感器时，电势差较小，开关处于关闭状态；当有磁场作用于霍尔传感器时，电势差增大，开关被打开。
Hall开关具有以下优点：
1. 高可靠性：Hall开关没有机械接触，没有磨损和接触电阻，因此寿命较长，稳定性较高。
2. 快速响应：Hall开关的响应时间短，可以快速切换开关状态。
3. 低功耗：Hall开关工作时，只有在状态切换时才需要消耗能量，因此功耗较低。
4. 广泛应用：Hall开关可以应用于各种场景，如磁传感器、车辆传感器、工业自动化等。
总之，Hall开关利用霍尔效应实现开关控制，具有高可靠性、快速响应、低功耗等优点，广泛应用于各个领域。
MH254EST单极性 高灵敏 贴片霍尔
MH254 SpecificationsMicropower CMOS Unipolar Hall Effect Switch MH254 Hall-effect sensor is a temperature stable, stress-resistant, Low Tolerance of Sensitivity micro-power switch. Superior high-temperature performance is made possible through a dynamic offset cancellation that utilizes chopper-stabilization. This method reduces the offset voltage normally caused by device over molding, temperature dependencies, and thermal stress.MH254 is special made for low operation voltage, 1.65V, to active the chip which is includes the following on a single silicon chip: voltage regulator, Hall voltage generator, small-signal amplifier, chopper stabilization, Schmitt trigger, CMOS output driver. Advanced CMOS wafer fabrication processing is used to take advantage of low-voltage requirements, component matching, very low input-offset errors, and small component geometries. This device requires the presence of unipolar magnetic fields for operation.The package type is in a Halogen Free version has been verified by third party Lab.Features and Benefits●CMOS Hall IC Technology●Strong RF noise protection● 1.65 to 6V for battery-powered applications●Operation down to 1.65V,Unipolar Hall Switch Micro power consumption●High Sensitivity for reed switch replacement applications●Low sensitivity drift in crossing of Temp. range●Ultra Low power consumption at 5uA (Avg)●High ESD Protection, HBM > ±4KV( min )●Totem-pole outputApplications●Solid state switch●Handheld Wireless Handset Awake Switch ( Flip Cell/PHS Phone/Note Book/Flip Video Set)●Magnet proximity sensor for reed switch replacement in low duty cycle applications●Water Meter●PDA●PDVD●NB●Pad PCMH254 SpecificationsMicropower CMOS Unipolar Hall Effect SwitchPart No. Temperature Suffix Package TypeMH254EST E (-40℃ to + 85℃)ST (TSOT-23)Custom sensitivity selection is available by MST sorting technologyFunctional DiagramNote: Static sensitive device; please observe ESD precautions. Reverse V DD protection is not included. For reverse voltage protection, a 100Ω resistor in series with V DD is recommended.MH254, HBM > ±4KV which is verified by third party lab.Note: Exceeding the absolute maximum ratings may cause permanent damage. Exposure to absolute maximum- rated conditions for extended periods may affect device reliability.Electrical SpecificationsDC Operating Parameters：Ta=25℃, V DD=1.8VC1：10nFC2：100pF Typical application circuitSensor Location, package dimension and markingMH254 Package。
单极霍尔开关SS441使用手册
Application Examples
Automotive, Consumer and Industrial Solid-state switch Brushless DC motor commutation Speed detection Linear position detection Angular position detection Proximity detection
1
V2.00 May 1, 2012
SS441
Unipolar Hall-Effect Digital Switch
General Description
The SS441 is a unipolar Hall-effect sensor IC fabricated from bipolar technology. The device integrates a voltage regulator, reverse battery protection diode, Hall sensor with dynamic offset cancellation system, temperature compensation circuitry, small signal amplifier, Schmitt trigger and an open-collector output to sink up to 25 mA. With suitable output pull up, they can be used with bipolar or CMOS logic circuits. These Hall-effect switches are monolithic integrated circuits with tighter magnetic specifications, designed to operate continuously over extended temperatures to +150℃,and are more stable with both temperature and supply voltage changes. The unipolar switching characteristic makes these devices ideal for use with a simple bar or rod magnet. Thanks to its wide operating voltage range and extended choice of temperature range, it is quite suitable for use in automotive, industrial and consumer applications. The device is delivered in a Small Outline Transistor (SOT) or in a Plastic Single In Line (SIP 3L flat). Both 3-lead packages are RoHS compliant.
s41 开关型霍尔
-
输出高电平电流 IOFF Vout=20V B<BRP
-
电源电流
ICC Vcc=20V 输出端开路
-
输出上升时间 Tr
Vcc=12V RL=1.1KΩ CL=20Pf -
输出下降时间 tf
Vcc=12V RL=1.1KΩ CL=20Pf -
磁特性
Vcc=4.5~24V
参数
量值
符号 测试条件
单位
最小 典型 最大
IC 接地端 IC 输出端
使用注意：
1、 装时应尽量减小作用到霍尔电路上的机械应力。 2、 保证焊接质量的条件下，尽量使焊接温度低，时间短。
深圳市霍尔微电子有限公司 电话：０７５５－２５９１０７２７／３６６７３６０７ 地址：深圳市宝安区龙华上塘路口盈安大厦４０８室
S41 霍尔开关电路
1.电源Vcc REG
3.输出Vo
磁电转换特性
S
2.地GND
Vout
Mark
H
Bh
Vsat Brp
L Bop
N
S
N
Magnetic flux density
封装尺寸（单位：mm） 4.06±0.10
1.5±0.1 0.8
2.70
12.7min 3.1±0.1
0.43
0.38
1.27 2.34
0.38
工作点 BOP Vcc=12V
-
4
释放点 BRP Vcc=12V
-6
-4
回差
BH
-
8
注：磁场 S 极面标志面时，B 为“正”
最大额定量
6 mT - mT - mT 1mT=10Gs
Vcc 引脚电压
南京欧卓科技有限公司OH44E单极性霍尔效应开关IC说明书
OH44E Unipolar Hall Effect Switch ICGeneral Description:Part No.:OH44E Operate temperature:-40～125℃Package:1000pcs/BagFeaturesHigh load capacityThe good consistencya wide range of power supply voltagehigh reliabilityAbsolute Maximum Ratings（T A=25℃）Supply Voltage V CC··············4-30VOutput Current I O···················50mAOperating Temperature Range T A········-40～150℃Storage Temperature RangeT S················-65～150℃Typical Working ModeApplicationsThe brushless DC motor,DC fans,DC water pumpThe home appliance control panelsewing equipment,textile machineryspeed sensor,position detecting,counting andThe flow sensor,flow meterThe auto ignition,safety alarm deviceother industrial control fieldMagnetic-electrical Transfer Characteristics Functional Block Diagram：REGm AMPPin1.V CCPin3.VoutPin2.GND V OUTB HB RP B OP BV OHV OLOH44E unipolar hall IC includes an on-chip Hall voltage generator for magnetic sensing,anamplifier that amplifies the Hall voltage,a schmitt trigger to provide switching hysteresis fornoise rejection,and an open-collector output.It detects the changes of Magnetic field andoutput a digital voltage signal.With the typical feature of wide range of working Voltage,operate temperature and high load capicity,OH44E performs well in many application,suchas position control,speed detection and flow detetion as an non-contact magnetic sensor.Electrical Characteristics(Ta=25°C)Parameter Symbol ConditionsValueUnit Min Typ MaxSupply Voltage V CC4-30VOutput Saturation Voltage V OL Vcc=4.5V,Iout=20mA，B≥B OP-200400mVOutput Leakage Current I OH Vout=24V，B≤B RP- 1.010μA Supply Current I CC V CC=Vccmax OC output-5-mAOutput Rise Time t r Vcc=12V,RL=820Ω,C L=20pF -0.5-μSOutput Falling Time t f-0.5-μS Magnetic Characteristics(Ta=25°C)(1mT=10Gauss)Parameter symbolValueUnit Min Typ MaxOperate Point B OP--20mT Release Point B RP3--mT Hysteresis B H5-7mTDimension（unit:mm)Pin Descriptions：1.V CC2.GND3.VoutTypical Application CuicuitsPrecautions OH Series Hall ICSHall ICs are sensitive devices which performance could be influenced in some extent by magnetic, optical,thermal and mechanical stress.1)A pull-up resistor RL should be connected between the power supply(Vcc)and the output(Vout) Since most of hall ICs are open collector output(OC output)circuits.Such as OH44E,OH137,OH513, OH543.Hall ICs with Build-in Resistor are not necessary to add one,for example OH921.2)Avoid reversing the power supply(Vcc)and the output(Vout)and overload use.Be careful of the burn and damage caused by instant large current and instantaneous high voltage.3)The Protection circuit should be added in the test cuicuits of hall ICS,such as large capacitor and a voltage stabilizing diode,which could absorb the effects of the external circuit and power fluctuation.4)Try to minimise the mechanical stress applied to the device and leads during the installation, especially on the pins where close to the root of the device when bending shaping etc.5)Strictly regulate the welding temperature and time(lead-free welding process reference).When manual welding,the temperature of soldering iron shall not exceed260degrees and time should be less than3seconds..6)When designing,please fully consider the influence factors of temperature,magnetic field attenuation, the movement way,etc.。
