压力管道安装监检大纲
压力管道安装安全质量监督检验规
压力管道安装安全质量监督检验规压力管道是工业领域中常见的管线，承载着很高的压力，一旦发生泄漏，可能导致严重的安全事故。
因此，为了保障压力管道安全，必须对其安装、使用等环节进行严格监督检验。
一、安装前的准备在进行压力管道的安装前，必须做好以下准备工作：1.明确设计要求：安装前必须明确压力管道的设计要求，以确保安装工作的顺利进行。
如果在安装过程中遇到问题，可随时与设计方进行沟通。
2.选购合适材料：压力管道的使用材料应具有高耐压、高耐腐蚀等性能，并且符合国家相关标准，才能确保管道的质量。
3.安装场地清理：安装场地应清理干净，避免废弃物、杂草等物品影响安装质量。
4.选用符合规范的接口：接口连接要符合规范，以确保管道接头的可靠性，防止泄漏。
二、安装过程中的监督检验1.焊接质量检验：焊接是压力管道组装过程中最重要的环节，焊接的质量直接影响到管道的安全性和耐用性。
因此，必须进行焊接质量检验，以确保焊缝的质量。
2.密封性能检验：密封性能是压力管道的关键，必须在管道安装完成后进行水压试验，以确保管道没有漏水，同时还要检查阀门等部件的密封性能。
3.管道支撑检验：管道支撑结构的质量直接影响到管道的安全性和使用效果，必须进行支撑结构的检验，以确保支撑合理，稳定可靠。
4.防腐、防腐蚀检验：防腐、防腐蚀处理是保障压力管道耐久性的关键，因此必须对防腐、防腐蚀处理进行检验，以确保处理质量过关。
5.安全阀检验：安全阀是压力管道的最后一道安全保障措施，必须检验安全阀的性能是否符合要求。
三、实施后的监督检验1.定期检查：定期检查是保证压力管道安全的关键，对于使用时间长、高压的压力管道，建议每年至少进行一次定期检查。
2.设备保养：设备保养是保证压力管道安全的重要环节，管道的油漆、防腐层等保护措施应及时补充和保养。
3.应急预案：在压力管道发生事故时，应急预案的制定以及应急处理能力的提高是保障安全的有力手段。
综上所述，压力管道的安装、运行、维护过程中必须严格执行国家相关标准和规定，对所有环节进行监督检验，以确保压力管道的安全。
压力管道监督检验规则
压力管道监督检验规则一、总则1.1 为了加强特种设备安全监督管理，确保压力管道安全运行，预防事故发生，根据《中华人民共和国特种设备安全法》和《特种设备目录》，制定本规则。
1.2 本规则适用于压力管道的制造、安装、改造、维修、检验和监督管理。
1.3 压力管道的制造、安装、改造、维修、检验和监督管理应遵守国家有关法律、法规、标准和规定。
二、术语和定义2.1 压力管道：指承受内压或外压，用于输送气体、液体或固体物料的管道。
2.2 制造：指压力管道的生产过程，包括管道的设计、材料选择、加工、组装、试验和验收等。
2.3 安装：指将制造好的压力管道安装到预定位置，并与设备或建筑物连接的过程。
2.4 改造：指对在用压力管道进行结构、材质、性能等方面的改进或维修。
2.5 维修：指对在用压力管道进行故障排除、缺陷修复、性能恢复等活动。
2.6 检验：指对压力管道的制造、安装、改造、维修等活动进行监督检查，以确认其符合国家法律、法规、标准和规定的要求。
三、制造3.1 压力管道的制造单位应具备国家规定的资质条件，并按照资质等级承担相应级别的压力管道制造任务。
3.2 压力管道的制造应符合国家法律、法规、标准和规定的要求，确保管道的安全、可靠和耐久。
3.3 压力管道的制造单位应建立健全质量管理体系，对制造过程进行严格控制，保证产品质量。
3.4 压力管道的制造单位应对管道进行试验和验收，确保其性能满足设计要求。
四、安装4.1 压力管道的安装单位应具备国家规定的资质条件，并按照资质等级承担相应级别的压力管道安装任务。
4.2 压力管道的安装应符合国家法律、法规、标准和规定的要求，确保管道的安全、可靠和耐久。
4.3 压力管道的安装单位应建立健全质量管理体系，对安装过程进行严格控制，保证安装质量。
4.4 压力管道的安装单位应对管道进行试验和验收，确保其性能满足设计要求。
五、改造和维修5.1 压力管道的改造和维修单位应具备国家规定的资质条件，并按照资质等级承担相应级别的压力管道改造和维修任务。
压力管道监检大纲
No.压力管道安装安全质量监督检验大纲工程名称:建设单位:安装单位:检测单位:监理单位:防腐保温单位:监检单位:编制：审核：批准：年月日山东省特种设备检验研究院滨州分院压力管道安装安全质量监督检验大纲1总则本大纲是对压力管道安装安全质量监督检验的准则，监检单位和受检单位须共同遵守。
监检单位的监督检验是在压力管道安装全过程中进行，是对受检单位自检合格基础上的监督验证，不代替受检单位的自检，也不免除受检单位的质量责任。
受检单位是指与本管道安装工程安全质量监检项目有关的单位，包括建设单位、设计单位、安装单位、监理单位、检测单位、防腐单位、主要管道元件供货单位等。
本监检大纲由山东特检院滨州分院制定，对所有受检单位都具有约束力。
当设计发生重大变更或建设单位特别要求时，在不影响对管道工程安全质量监督检验的前提下，经监检单位、建设单位、受检单位协商同意，可以适当增加或减少监检项目。
2工程概况3 监检依据3.1 《压力管道安全管理与监察规定》；3.2 《压力管道安装安全质量监督检验规则》；3.3 设计文件所涉及的施工及验收规范。
4 监检内容4.1 按照《压力管道安装质量体系运行情况检查表》，对受检单位质量体系运转情况进行监督检查。
4.2 按照《压力管道安装安全质量检验项目表》，对压力管道安装过程中涉及压力管道安全质量的项目进行监督检验。
5 监检方法5.1 审查资料审查受检单位提供的各类资料，对规定的监检项目签字确认。
5.2现场巡查到安装现场巡回检查，对某些质量控制环节进行随机抽查。
5.3复验确认对安装单位某些自检合格的项目抽查后签字确认。
5.4 现场确认对管道安全性能影响较大的检测、试验项目进行现场确认。
6 监检项目分类监检项目按其重要程度分为A、B、C三类。
6.1 停检点（A类项目）检验人员必须到现场进行监检，在受检单位自检合格的基础上，经监检确认，在相应的工作见证上签字确认。
未经监检确认，受检单位不得进入下道工序的施工。
压力管道安装检验作业指导
管道安装检验作业指导书1.目的：通过对管道安装检验作业施工质量的有效控制，保证压力管道的施工质量。
2.适用范围：本公司压力管道的安装检验作业。
3.职责3.1 管道安装检验作业由检验质量控制责任工程师主控。
3.2 班组自检，施工队复检，检验员验收，项目部对进行质量初评，质量技术处抽检后进行综合评定。
4 检验仪器设备工具电动试压泵、量具：压力表、钢卷尺、盘尺、直角尺、钢板尺、水平尺、水平磁力线坠、量角规、划规、焊接检验尺、水准仪、外卡钳、测厚仪等。
5工程划分、质量检验评定程序及质量等级划分5.1质量检验评定按照《工业金属管道工程质量检验评定标准》进行综合质量评定。
5.2 标准5.2．1工程划分5.2．1．1分项工程应为分部工程的组成部分。
同一分部工程中，相同工作介质、管道类别的管道系统应划为一个分项工程。
该管道系统应根据设计、生产工艺的具体情况划分。
在分部工程中，对工程质量起决定作用的分项工程应划分为主要分项工程。
Ⅰ、Ⅱ类管道及有毒、甲、乙类火灾危险介质的管道均应为主要分项工程。
Ⅰ、Ⅱ类管道及有毒、、甲、乙类火灾危险介质的管道分类应符合现行国家标准《工业管道工程施工及验收规范》的规定。
5.2．1．2分部工程应为单位工程的组成部分，应按单位工程中的专业进行划分，同一单位工程中的管道工程，应为一个分部工程。
5.2．1．3一个单位工程中，当仅有管道分部工程时，该分部工程应为单位工程。
5.2．2质量检验评程序5.2．2．1质量检验评定工作应按分项工程、分部工程、单位工程的顺序逐级进行。
5.2．2．2分项工程的质量评定工作应在其质量检验工作完毕后进行。
当有一个分项工程的质量评定结果这不合格时，不得进行分部工程的质量评定。
5.2．2．3分部工程、单位工程的质量评定工作应在分项工程质量评定完毕后依次进行。
5.2．2．4当单位工程由几个分包单位施工时，其总承包单位应对工程质量全面负责；各分包单位应按本标准的规定对其承建的分项、分部工程质量进行检验评定，并应将有关资料及评定结果交总承包单位。
压力管道安装安全质量监督检验规范
压力管道安装安全质量监督检验规范1. 前言随着经济的发展，北斗星股份有限公司生产的压力管道已经被广泛应用于各个领域，如化工、医药、食品等生产领域。
然而，由于管道在使用过程中存在一定的安全隐患，为了保障人员的生命财产安全，对于管道的安装安全质量监督检验需要进行规范管理和监督。
本文主要针对压力管道的安装安全质量监督检验规范进行详细论述。
2. 安装前的准备工作2.1 设计方案审核在压力管道的安装过程中，首先需要对设计方案进行审核。
设计方案审核应当满足以下条件：1.设计方案应符合法律法规和相关标准的规定；2.设计方案应满足工程建设所需的技术要求；3.设计方案应符合施工条件和环境要求。
2.2 施工组织设计在进行设计方案审核后，需要制定施工组织设计。
具体而言，施工组织设计应包括以下内容：1.建设方案的审核确认结果；2.管道施工项目分工和进度计划；3.施工现场布置图、安全防范措施计划；4.施工技术方案和方案检验标准；5.施工人员的组织管理和安全教育培训；6.工程机具和设备的选配和使用验收标准。
2.3 材料采购对于压力管道的安装，需要采购相关材料。
在采购材料时，需要注意以下事项：1.采用有效的设备或工具进行材料验收，检验是否合格；2.依据材料品种和特性将其进行分类、存放、标记和防护；3.选择符合标准和规定的材料供货商。
3. 安装过程控制3.1 管道掘进与安装在进行管道掘进与安装时，需要注意以下管理方面：1.根据土质条件和计划要求合理选择掘进方式，进行掘进；2.对掘进条件进行检测，确保掘进质量；3.接合管路的时候，要采取绳索或吊索等工具进行悬吊或支撑；4.为避免外力破坏，应增加管道固定措施；5.包浆固定时，应使用规范的材料，达到强度标准。
3.2 管道扩口在管道扩口时，需要注意以下管理方面：1.对于厚壁管，应采用冲击扩口，并应按照不同的扩口比例和预设要求进行检查，并保证符合标准；2.对于其他材质的管道，应采用机械扩口；机械扩口应具有检测功能，在扩口后进行检查；3.扩口钢板的焊接应符合规范标准。
监检大纲(1)

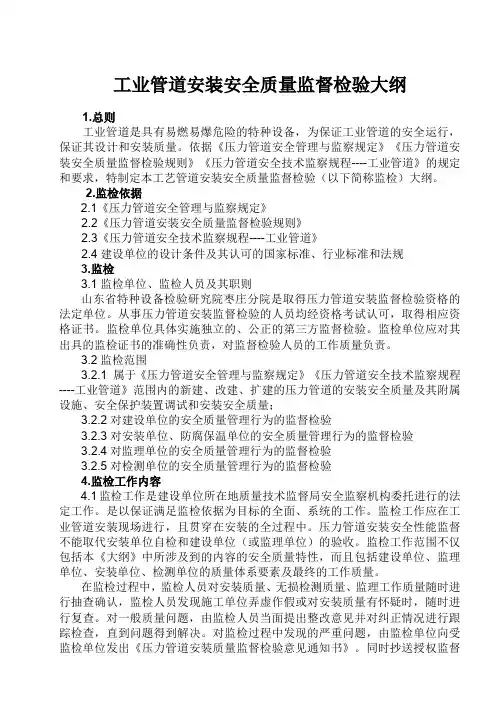

工业管道安装安全质量监督检验大纲1.总则工业管道是具有易燃易爆危险的特种设备，为保证工业管道的安全运行，保证其设计和安装质量。
依据《压力管道安全管理与监察规定》《压力管道安装安全质量监督检验规则》《压力管道安全技术监察规程----工业管道》的规定和要求，特制定本工艺管道安装安全质量监督检验（以下简称监检）大纲。
2.监检依据2.1《压力管道安全管理与监察规定》2.2《压力管道安装安全质量监督检验规则》2.3《压力管道安全技术监察规程----工业管道》2.4建设单位的设计条件及其认可的国家标准、行业标准和法规3.监检3.1监检单位、监检人员及其职则山东省特种设备检验研究院枣庄分院是取得压力管道安装监督检验资格的法定单位。
从事压力管道安装监督检验的人员均经资格考试认可，取得相应资格证书。
监检单位具体实施独立的、公正的第三方监督检验。
监检单位应对其出具的监检证书的准确性负责，对监督检验人员的工作质量负责。
3.2监检范围3.2.1属于《压力管道安全管理与监察规定》《压力管道安全技术监察规程----工业管道》范围内的新建、改建、扩建的压力管道的安装安全质量及其附属设施、安全保护装置调试和安装安全质量；3.2.2对建设单位的安全质量管理行为的监督检验3.2.3对安装单位、防腐保温单位的安全质量管理行为的监督检验3.2.4对监理单位的安全质量管理行为的监督检验3.2.5对检测单位的安全质量管理行为的监督检验4.监检工作内容4.1监检工作是建设单位所在地质量技术监督局安全监察机构委托进行的法定工作。
是以保证满足监检依据为目标的全面、系统的工作。
监检工作应在工业管道安装现场进行，且贯穿在安装的全过程中。
压力管道安装安全性能监督不能取代安装单位自检和建设单位（或监理单位）的验收。
监检工作范围不仅包括本《大纲》中所涉及到的内容的安全质量特性，而且包括建设单位、监理单位、安装单位、检测单位的质量体系要素及最终的工作质量。
压力管道安装安全质量监督检验通用大纲
压力管道安装安全质量监检大纲项目名称：********项目编号：*******一、总则为了认真贯彻执行《特种设备安全监察条例》，确保新建压力管道的安装质量，根据《压力管道安装安全质量监督检验规则》及我院《压力管道安装安全质量监督检验工艺》特制定本监督检验大纲。
二、工程概况：该项*****管道工程的建设方为*******公司，施工方为：*****公司，该项工程由*****究院负责设计，该项工程位于**********，设计压力*****，架空敷设。
三、监督检验依据（1）《特种设备安全监察条例》（2）《压力管道安全管理与监察规定》；（3）《压力管道安装安全质量监督检验规则》；（4）《压力管道安全技术监察规程-工业管道》TSG D0001；（5）设计文件。
四、监督检验程序、内容及方法1、对各受检单位的安全质量管理行为的监督检验。
2、根据本项目的特点，确定停检点、必检点、巡检点如下：2.1停检点（1）管道强度试验、严密性试验（工业管道为压力试验、泄漏性试验）。
（2）管道安全保护装置及密封性能测试。
2.2必检点（1）管道元件及焊接材料的材质确认。
（2）影响管道热补偿和热传导的支承件安装质量。
（3）管道防腐质量。
（4）管道焊接、防腐质量检验检测质量。
（5）管道无损探伤及其质量。
（6）管道穿跨越、隐蔽工程等重要项目安装质量。
2.3巡检点（1）管道焊接或其他固定连接和可拆卸连接装配质量。
（2）管道附属设施和设备安装质量。
（3）管道通球、扫线、干燥。
（4）管道的单体试验及整体试运行。
停检点：监检人员必须到安装现场监督检验，未经确认合格不得流转至下一道工序，此类项目安装单位应至少提前两天通知监检人员进行确认。
必检点、巡检点：一般应采用抽样的方式进行。
五、结果的处理（1）监检人员在监督检验过程中发现一般质量问题时，要求受检单位进行及时整改，必要时可向受检单位发出《特种设备监督检验工作联络单》，在监督检验过程中发现严重质量问题时，由本院向受检单位发出《监督检验意见通知书》同时抄送建设单位和安全监察机构。
TSG-D0001-2009-压力管道安全技术监察规程——工业管道(高清晰版)
TSG D0001—2009压力管道安全技术监察规程——工业管道Pressure Pipe Safety Technology Supervision Regulation for Industrial Pressure Pipe中华人民共和国国家质量监督检验检疫总局颁布2009年5月8日前言2002年11月,国家质量监督检验检疫总局（以下简称国家质检总局)特种设备安全监察局（以下简称特种设备局）向全国锅炉压力容器标准化技术委员会压力管道安全分技术委员会（以下简称管道分会）下达了本规程的起草任务书。
2002年12月,管道分会组织有关专家成立了起草组并在上海召开工作会议，形成了《压力管道安全技术监察规程-—工业管道》的编写大纲和基本内容。
2003年8月,在上海召开第二次全体工作会议,就起草工作中的主要问题进行了研讨。
2004年6月，在上海召开第三次全体工作会议，经讨论修改，形成了《压力管道安全技术监察规程-—工业管道》草案，同时,邀请有关专家对草案进行了讨论，并按专家意见进行了修改。
2007年11月，起草组在北京召开工作会议，对照正在修改的标准和考虑我国工业管道当前管理方式,对本规程草案进行了进一步修改，形成了征求意见稿。
2008年1月,特种设备局以质检特函［2008]4号文征求基层部门、有关单位以及专家和公民的意见，起草组根据征求到的意见进行修改形成送审稿。
2008年4月，特种设备局将送审稿提交国家质检总局特种设备安全技术委员会审议,根据审议意见起草组进行了修改，形成报批稿。
2009年5月8日,由国家质检总局批准颁布。
本规程考虑了压力管道安全技术的现状和国家有关行政许可的要求，从材料、设计、制造、安装、使用、维修、改造、定期检验及安全保护装置等方面提出了压力管道安全性能的基本要求，以达到规范压力管道监管工作的目的。
本规程的主要参加单位和人员如下:国家质检总局特种设备安全监察局修长征杜顺学全国锅炉压力容器标准化技术委员会压力管道分技术委员会黄正林应道宴全国化工设备设计技术中心站夏德楷蔡暖姝中国特种设备检测研究院戚月娣中国化学工程第三建设公司夏节文辽宁省安全科学研究院刘金山上海润扬化工科技咨询有限公司俞庆生浙江省质量技术监督局顾山乐压力管道安全技术监察规程--工业管道第一章总则第一条为了保证工业管道的安全运行，保障人民群众生命和财产安全，促进经济发展,根据《特种设备安全监察条例》，制定本规程.第二条本规程适用于同时具备下列条件的工艺装置、辅助装置以及界区内公用工程所属的工业管道（以下简称管道）。
