交通信息采集技术
智能交通技术中的交通信息采集与传输
智能交通技术中的交通信息采集与传输近年来，随着社会的发展和交通工具的进步，交通出行已经成为人们日常生活中必须面对的挑战。
为了减少人们出行中的烦恼，智能交通已经成为了一种可以推广和普及的技术。
而在智能交通的发展中，交通信息采集以及传输技术也成为了相当重要的系统。
本文将就智能交通技术中的交通信息采集与传输进行详细探讨，并试图阐述它的发展前景。
一、交通信息采集交通信息采集是指在智能交通系统中收集各种交通信息的过程，它能够为整个系统的管理、维护和安全提供有效的支持。
目前，常见的交通信息采集技术主要包括以下几种。
1．视频监控视频监控是在主要交通道路和路口等区域设立摄像机，通过对图像进行分析和处理，获得相关的交通信息。
它可以在很大程度上帮助交通管理部门监控交通状况，以及对交通状况进行分析和预测。
2．传感器技术传感器技术是一种可以实现实时、准确、无误的交通信息采集方式。
它可以安装在道路和汽车上，从而对交通状况进行实时监控和分析。
现在，越来越多的车辆都会配置传感器，以收集车辆运行中的数据，从而提高安全性和运行效率。
3．地磁感应技术地磁感应技术是一种可以非接触式地检测车辆通过情况的技术。
它可以通过电子信息技术来识别车辆情况和道路状况，从而为交通管理部门提供有益的交通信息。
二、交通信息传输交通信息传输是指将采集到的交通信息传输到后端处理服务器或其他设备的过程。
它可以为交通管理部门或车主提供实时、准确的交通路况，以及有针对性的应用服务。
目前，交通信息传输主要包括以下几种方式。
1．GPS定位技术GPS定位技术是一种根据卫星定位的方式来实现车辆位置种植和设备位置分布的技术。
它可以通过网络传输方式实现交通信息的传输，从而提供有利于交通情况分析和预测的数据。
2．无线通信技术无线通信技术是目前应用广泛，影响深远的一种交通信息传输方式。
它可以实现车辆和交通信息处理系统之间的无线传输，提供更加快捷、准确的信息传输服务。
3．云计算技术云计算技术是一种可以为交通信息采集和传输提供稳定、安全、高效的后端处理技术。
交通信息采集技术
交通信息采集技术第一点：交通信息采集技术的概述与应用交通信息采集技术是指通过各种手段和设备，对交通情况进行实时监测、采集、处理和分析，以获取交通信息的一种技术。
随着我国经济的快速发展，交通拥堵、交通事故等问题日益严重，交通信息采集技术在缓解交通压力、提高道路通行效率、保障交通安全等方面发挥着重要作用。
交通信息采集技术的应用领域非常广泛，主要包括以下几个方面：1.交通监控：通过视频监控、雷达、地磁检测等设备，实时监测道路状况、车辆行驶速度、车流量等信息，为交通管理部门提供决策依据。
2.智能交通系统：利用交通信息采集技术，构建智能交通系统，实现信号灯控制、公交优先、应急救援等功能的自动化和智能化。
3.导航与路况信息发布：通过交通信息采集技术获取实时路况信息，为驾驶者提供最优路线规划、行驶速度建议等服务。
4.车辆管理：通过车辆识别、牌照识别等技术，实现车辆违章、被盗等信息的实时采集和处理。
5.交通安全：利用交通信息采集技术，对驾驶员疲劳状态、酒驾、超速等危险行为进行监测和预警，提高道路安全性。
6.公共交通管理：通过对公共交通车辆的实时定位、轨迹跟踪等，提高公共交通运营效率和管理水平。
7.环境监测：通过交通信息采集技术，监测道路空气质量、噪声等环境指标，为环境保护提供数据支持。
第二点：我国交通信息采集技术的发展现状与趋势近年来，我国交通信息采集技术取得了显著的成果，但仍存在一些问题和挑战。
下面将从发展现状和趋势两个方面进行阐述。
1.发展现状（1）技术水平不断提高：我国交通信息采集技术已从传统的视频监控、地磁检测等逐渐发展到激光雷达、无人机、大数据分析等先进技术，为交通管理提供了更加精确、实时的数据支持。
（2）市场规模逐年扩大：随着智能交通、车联网等产业的快速发展，交通信息采集设备的需求不断增加，市场规模持续扩大。
（3）政策支持力度加大：政府在政策、资金、技术等方面对交通信息采集技术给予大力支持，推动产业快速发展。
交通信息采集技术
交通信息采集技术本文档详细介绍了交通信息采集技术相关的内容，包括技术概述、采集设备、数据处理方法、数据分析和应用等方面。
1.技术概述交通信息采集技术是指使用各种传感器、设备和算法等手段，对交通运输系统中的车辆、行人、道路等进行信息采集、处理和分析的技术。
通过采集交通信息，可以实现交通流量监测、拥堵预测、路径规划、交通信号优化等应用。
2.采集设备2.1 车载设备车载设备是指安装在交通工具中的采集设备，可以通过车载传感器、摄像头等采集车辆位置、速度、加速度、车辆型号等信息。
常用的车载设备包括GPS定位装置、车载摄像头、CAN总线数据采集器等。
2.2 道路设备道路设备是指安装在道路上的采集设备，可以通过地感线圈、摄像头等采集车辆流量、车速、车道占用等信息。
常用的道路设备包括交通信号灯、地感线圈、摄像头、气象传感器等。
2.3 行人设备行人设备是指用于采集行人活动信息的设备，可以通过红外传感器、摄像头等采集行人数量、行走速度、停留时间等信息。
常用的行人设备包括红外传感器、摄像头、脚踏板传感器等。
3.数据处理方法3.1 数据采集数据采集是指将采集设备获取到的原始数据进行收集和整理的过程。
对于车载设备和道路设备，可以通过无线通信、有线接口等方式将数据传输到数据中心。
对于行人设备，则需要使用无线通信或存储介质将数据传输到数据中心。
3.2 数据预处理数据预处理是指对采集到的原始数据进行清洗、去噪等处理，以提高数据质量和准确性。
常用的数据预处理方法包括数据过滤、数据插值、异常数据剔除等。
3.3 数据存储数据存储是指将预处理后的数据保存到数据库或文件中，以便后续的数据分析和应用。
常用的数据存储方式包括关系型数据库、非关系型数据库、文件存储等。
4.数据分析4.1 交通流量分析交通流量分析是对采集到的车辆和行人数据进行统计和分析，以获取交通流量、流速、流密度等信息。
常用的交通流量分析方法包括平均速度计算、车流量计算、交通流状态识别等。
第二章交通信息采集技术
波段分为四部分， 即近红外、中红外、 远红外和极远红外。
/ m
/ cm
/m
10－ 9 10－ 7 10－ 5 10－ 3 10－ 1
10
10－ 1
10
102
103
104
宇 宙 射 线 射 线
X射 线
紫可 外见 线光
红外线
微波
无 线 电波
近红外 中红外
0
3
6
远红外
912ຫໍສະໝຸດ / m第一节 环形线圈感应式采集技术
Rh I h jLh I h jMI c U r RcIc jLcIc jMIh 0
Ih
Rh
Rc (M )2 Rc2 (M )2
Ur
j[Lh
(M )2Lc Rc2 (Lc )2
]
第一节 环形线圈感应式采集技术
4、环形线圈工作原理 （1）当车辆通过环形地埋线圈或停在环形地埋线圈上，车辆自身铁质
切割磁力线，引起线圈回路电感量变化，检测器通过检测该电感变化 量就可以检测出车辆的存在。 （2）检测电感量的变化一般有两种方式， 利用相位锁存器和相位比较器，对相位的变化进行检测 利用由环形地埋线圈构成回路的耦合电路对其振荡频率进行检测
第二节 视频采集检测技术
三、视频检测技术的应用 1、在交通动态信息采集中的应用 2、在交通违章检测系统中的应用 3、在交通信号控制系统中的应用 4、在交通安全方面的应用
第三节 微波采集检测技术
常用的微波检测技术 1）雷达测速仪 广泛应用于道路交通巡逻、车流速度检测。 2）远程交通微波检测（RTMS，remote transport microwave sensor） 可实时、全天候的探测8条车道，收集各车道的车流量、道路占用率、

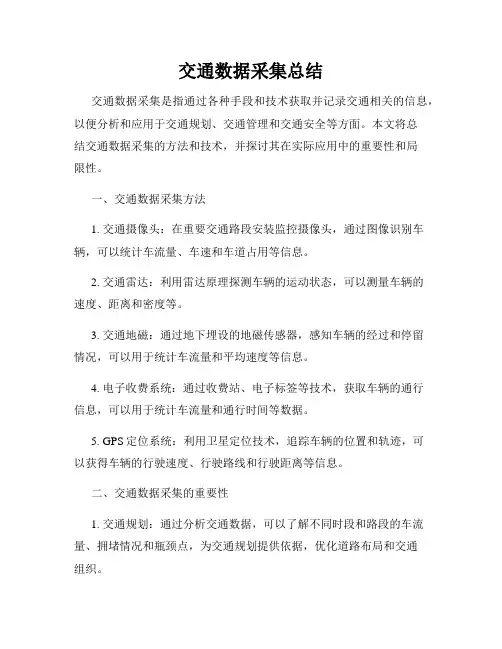

交通数据采集总结
交通数据采集总结交通数据采集是指通过各种手段和技术获取并记录交通相关的信息，以便分析和应用于交通规划、交通管理和交通安全等方面。
本文将总结交通数据采集的方法和技术，并探讨其在实际应用中的重要性和局限性。
一、交通数据采集方法1. 交通摄像头：在重要交通路段安装监控摄像头，通过图像识别车辆，可以统计车流量、车速和车道占用等信息。
2. 交通雷达：利用雷达原理探测车辆的运动状态，可以测量车辆的速度、距离和密度等。
3. 交通地磁：通过地下埋设的地磁传感器，感知车辆的经过和停留情况，可以用于统计车流量和平均速度等信息。
4. 电子收费系统：通过收费站、电子标签等技术，获取车辆的通行信息，可以用于统计车流量和通行时间等数据。
5. GPS定位系统：利用卫星定位技术，追踪车辆的位置和轨迹，可以获得车辆的行驶速度、行驶路线和行驶距离等信息。
二、交通数据采集的重要性1. 交通规划：通过分析交通数据，可以了解不同时段和路段的车流量、拥堵情况和瓶颈点，为交通规划提供依据，优化道路布局和交通组织。
2. 交通管理：交通数据采集可以监测交通违法行为，如超速和闯红灯，提供证据和依据进行交通执法和处罚。
3. 交通安全：通过交通数据分析，可以了解事故发生的原因和模式，为改善路况和道路安全设施提供依据，并制定交通安全政策和措施。
4. 减少拥堵：通过交通数据采集，可以实时监测道路通行情况，及时调整交通信号灯、路口设计等，减少交通拥堵，提高交通效率。
三、交通数据采集的局限性1. 隐私问题：交通数据采集涉及到车辆和驾驶员的隐私，需要合理规范数据使用和保护，防止个人信息泄露和滥用。
2. 数据质量：交通数据采集可能受到天气、设备故障和操作误差等因素的影响，导致数据质量不准确或不完整。
3. 数据处理和分析：交通数据采集的原始数据庞大且复杂，需要借助高效的数据处理和分析技术，才能提取有用的信息和结论。
4. 成本问题：交通数据采集需要投入大量的人力、物力和财力，设备维护和数据存储成本较高。

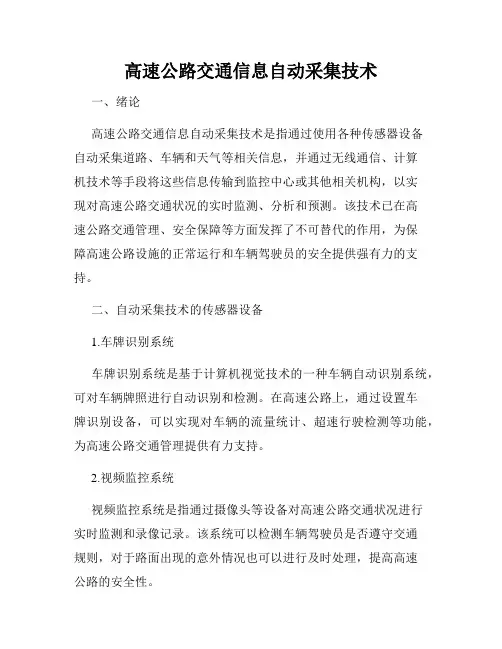

高速公路交通信息自动采集技术
高速公路交通信息自动采集技术一、绪论高速公路交通信息自动采集技术是指通过使用各种传感器设备自动采集道路、车辆和天气等相关信息，并通过无线通信、计算机技术等手段将这些信息传输到监控中心或其他相关机构，以实现对高速公路交通状况的实时监测、分析和预测。
该技术已在高速公路交通管理、安全保障等方面发挥了不可替代的作用，为保障高速公路设施的正常运行和车辆驾驶员的安全提供强有力的支持。
二、自动采集技术的传感器设备1.车牌识别系统车牌识别系统是基于计算机视觉技术的一种车辆自动识别系统，可对车辆牌照进行自动识别和检测。
在高速公路上，通过设置车牌识别设备，可以实现对车辆的流量统计、超速行驶检测等功能，为高速公路交通管理提供有力支持。
2.视频监控系统视频监控系统是指通过摄像头等设备对高速公路交通状况进行实时监测和录像记录。
该系统可以检测车辆驾驶员是否遵守交通规则，对于路面出现的意外情况也可以进行及时处理，提高高速公路的安全性。
3.车道信息采集系统车道信息采集系统是一种通过设置车载传感器、地磁传感器等设备，对车辆的位置、速度、加速度等信息进行自动采集的技术系统。
该系统可以实现车辆的实时追踪和定位，为高速公路交通信息的采集提供有力的技术支持。
三、自动采集技术的数据传输与处理1.数据传输高速公路交通信息自动采集技术通过数据传输的方式将采集到的信息传输到相关部门进行处理和分析。
目前常用的数据传输方式包括有线传输和无线传输两种方式。
其中有线传输一般采用光纤、电缆等传输媒介，其传输速度快且不受信号干扰影响，但同时需要铺设大量的线路；而无线传输则可以通过使用无线信号传输设备，采用移动网络、卫星通讯等方式完成高速公路信息的传输，可获得更大的可移动性和灵活度。
2.数据处理高速公路交通信息自动采集技术采集到的数据需要通过计算机等相关设备进行处理和分析。
数据处理的主要任务包括数据清洗、数据挖掘、数据建模等。
数据清洗主要是对收集到的数据进行筛选，去除噪音和无效信息。
智慧交通研究内容
智慧交通研究内容智慧交通是指基于信息技术，利用无线通信、云计算等先进技术手段，实现交通信息化和智能化的新型交通系统。
智慧交通在城市交通管理和交通安全领域发挥着越来越重要的作用。
下面将介绍智慧交通研究的内容。
一、交通信息采集技术研究智慧交通的首要任务是获取准确可靠的交通信息，如道路状况、车辆位置信息等。
因此，交通信息采集技术的研究具有关键性作用。
主要包括以下几方面：1.传感器技术研究：如车载传感器、地面传感器等。
2.通信技术研究：如Wi-Fi、LTE等无线通讯技术。
3.图像识别技术研究：如车辆识别、行人识别等。
采集到的交通信息需要经过处理和分析，才能发挥出相应的价值。
交通信息处理技术的研究内容包括：1.大数据技术研究：对大量的交通数据进行挖掘和分析，为交通决策提供数据支持。
2.交通预测技术研究：基于历史数据和实时数据，预测出未来的交通流量和拥堵情况。
3.交通优化技术研究：根据交通分布状况、人口迁移情况等，优化交通网络的布局和车流分配。
三、交通安全保障技术研究交通安全一直是智慧交通的重要研究领域，主要包括以下内容：1.智能驾驶辅助技术研究：如自动驾驶技术、车道偏离预警技术等。
2.交通事故分析技术研究：通过交通事故的分析，找出事故发生的原因和规律，为交通安全规划提供依据。
3.应急服务保障技术研究：如智能交通引导应急救援车辆、救援物资的调度等。
四、城市交通规划与设计技术研究智慧交通的建设需要具备系统的策划和设计。
城市交通规划与设计技术的研究内容主要包括：1.交通场景仿真技术研究：通过仿真技术，对城市交通系统进行模拟和优化。
2.城市交通工程设计技术研究：如城市道路的设计、施工等。
3.城市交通规划技术研究：根据城市的特点和需求，制定出合理的交通规划方案。
五、智慧交通应用系统研究智慧交通应用系统包含多个功能模块，如智能交通控制系统、智能路灯管理系统等。
智慧交通应用系统研究的关键点是如何将多个功能模块进行有机的组合，实现整个智慧交通系统的高效运行和管理。
第2章 交通信息采集技术
3）基于环形线圈的车速估计
2.1.3 环形线圈检测器的特点 性能稳定可靠、灵敏度高、数据准确、 对周围的环境条件要求低等。 主要应用于交通流数据信息采集系统、 交通信号控制系统、交通诱导及停车管理 系统。
2.2 视频采集检测技术 2.2.1 视频采集检测系统的组成
• 车辆 • 摄像机 • 图像数字化 • 检测 • 图像分区
第2章 交通信息采集技术
智能型交通信息采集技术主要 指对动态交通信息的采集技术。
主要交通信息采集技术：
• 环形线圈感应式采集技术 • 视频采集检测技术 • 微波采集检测技术
交通信息采集与处理系统
2.1 环形线圈感应式采集技术
2.1.1 环形线圈传感器的工作原理 线圈检测系统示意图 （左图）
车辆检测系统组成框图 （右图）
•特征提取 •检测分类 •交通信息数据库
2.2.2 视频检测系统的结构和功能特点
2.2.3 智能交通系统中视频采集检测技术的应用
• 动态信息采集 • 违章检测系统 • 信号控制系统 • 安全
违章取证
2.3 微波采集检测技术
2.3.1 雷达测速仪
– 反射波，其频率和振幅会随着所碰到的物体的移动状 态而改变
雷达测速仪应用
雷达测速仪与工作原理 • 远程微波交通检测器向行驶的车辆发射调频 微波，波束被行驶的车辆阻挡而发生反射， 反射波通过多普勒效应使频率发生偏移，根 据这种频率的偏移可检测出有车辆通过。
微波检测器示意图
交通检测技术性能比较
2.1.2 环形线圈检测器的应用
1）基于环形线圈的车流量和道路占有率统计 • 车流量：单位时间内通过的车辆数，单位为pcu/h。 车流量：单位时间内通过的车辆数，单位为pcu/h。 • 占有率：单车道时间t内车辆在环形线圈检测器上的时间 占有率：单车道时间t 比例。 2）基于环形线圈的车辆识别分类
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交通信息采集技术 —视频采集技术
❖从信息流程角度看，ITS涉及信息采集、信息处理、信息传输、交通管理与控制、信息发布和利用。
❖交通信息采集技术是ITS信息链的来源。
❖是交通管理、控制、预测、引导、指挥和信息服务的信息源和基础。
❖也是交通规划、道路建设的前提。
❖
静态交通信息
动态交通信息
智能型交通信息采集技术主要指动态交通信息技术
❖线圈感应式采集技术❖视频采集检测技术
❖微波采集检测技术
❖其他交通信息检测技术
❖视频交通采集技术是利用视频、计算机及现代通信等技术，实现对交通动态信息的采集，系统通过安装在线杆或桥梁上的摄像机采集交通图像，再进行图像处理，得到车流量、瞬时车速度、指定时间段内的车速统计平均值、车型分类、占有率、平均车距、检测交通事故等交通动态信息，从而为交通的信号控制、信息发布、交通诱导、指挥提供实时交通动态信息。
一、视频信息采集检测系统
1）利用视频、计算机、通信等技术，实现对交通态信息的采集。
2）所采集的数据：流量、车速、车型分类、占有率、平均车距等。
3）为信号控制、信息发布、交通诱导、指挥提供动态交通信息。
二、视频检测系统的结构1）前端信息
采集设备
（1）摄像机
（2）视频采集
卡
（3）工控机
2）中央控制
管理系统
三、功能
1）实时交通数据：车速、车辆车身长度、车队长度。
2）统计性交通数据：平均速度、车流量、道路占用率等。
3）交通事故信息：停车、交通堵塞情况、等候车队长度。
❖1）在交通动态信息采集中的应用❖2）在交通违章检测系统中的应用❖3）在交通信号控制系统中的应用❖4）在交通安全方面的应用
四、视频检测技术的特点：
1）优点：
❖安装方便，不破坏路面，施工时基本不影响交通；
❖根据处理软件的功能，实现不同的采集功能；
❖摄像机设置方便、灵活；
❖可以实现大区域交通信息采集；
❖系统采用模块化、结构化设计，可扩展性好、系统运行效率高；
❖实时对多车道的车流量、占有率、平均车速等信息进行采集和统计；
❖实时进行机动车车型的采集区分和统计；
❖实时进行各种交通异常状况的采集和报警，如拥堵、事故等；
❖实时进行各种车辆违章行为的采集，如超速、闯红灯、逆行、违章变线、违章停车、违章占用车道等；
❖可以从视频采集的图像中实时地自动检测车辆并识别车牌号码；
❖维护方便。
2）缺点：
❖监视障碍的影响，当摄像头遇到遮挡时无法进行采集；
❖恶劣环境的影响，如大雨、大雪、迷雾等能见度较差时，会影响效果。
强风还会影响摄像头的动作及稳定性；
❖阴影，可能会影响对车辆的识别；
❖邻近路线的车辆干扰；
❖昼夜转换，此时光线变化较快，可能会影响识别率；
❖车辆与路面的对比参照会影响识别；
❖积水，冰面等对光反射较强的环境会影响识别；
五、视频信息采集技术在智能交通系统中的应用
1、在交通动态系统中的应用
交通动态信息采集是视频采集技术中的主要任务。
以视频技术为主题的动态信息采集系统结构，其中也包含了一部分环行线圈和超声波检测器，从而构成了相互补充的综合性交通信息采集系统。
2、在交通安全方面的应用
（1）、用于检测交通事故，便于交警及时处理
（2）、检测交通拥堵，便于交警即使疏通交通
总结：视频信息采集技术是一种便于使用，信息量大，功能全面的新型检测手段，代表了交通信息采集技术的新的发展方向，随着人们对他认识的不断增加和他本身技术的不断完善，视频交通采集技术将取代其他的方法，起到交通信息采集技术主体的作用。
谢谢观看
讲解人：张怀韧
制作人：侯湘怡陈倩。
