感应加热电源常见问题解读
中频感应加热电源常见故障与维修
中频电源广泛应用于熔炼、透热、淬火、焊接等领域，不同的应用领域对中频电源有着不同的要求，因此，中频电源的控制电路和主电路就有不同的结构形式。
熟练掌握这些电路的基本工作原理和功率器件的基本特性是开展好工作的必备前提，只有在此基础上，才能准确迅速地分析判断故障原因，并采取有效的措施排除故障。
在这里仅对典型电路和常见故障进行一下探讨。
2 典型电路和常见故障2.1 故障现象一及处理方法：设备无法启动，启动时只有直流电流表有指示，直流电压、中频电压表均无指示，2.1.1逆变触发脉冲现象，用示波器检查逆变脉冲（在可控硅AK上检查），如有缺脉冲现象，检查连线是否接触不好或开路，前级是否有脉冲输出。
2.1.2逆变可控硅击穿，更换可控硅。
2.1.3电容器击穿，拆除损坏的电容器极柱。
2.1.4负载有短路，接地现象，排除短路点和接地点。
2.1.5中频信号取样回路有开路或短路现象，用示波器观察各信号取样点的波形，查找开路点或短路点。
2.2.故障现象二及处理方法：重载冷炉起动时各电参数和声音都正常但功率升不上去过流保护。
分析处理：2.2.1 逆变换流角太小用示波器观看逆变晶闸管的换流角，把换流角调到合适值；2.2.2 炉体绝缘阻值低或短路，用兆欧表检测炉体阻值排除炉体的短路点；2.2.3 炉料钢铁相对感应线圈阻值低，用兆欧表检测炉料相对感应圈的阻值；若阻值低重新筑炉。
2.2.4换炉开关有接地现象或开关触头有接触不良现象，更换换炉开关或触头。
2.3故障现象三及处理方法：启动困难，启动后直流电压最高只能升到1400v，且电抗器震动大，声音沉闷。
2.3.1整流可控硅开路、击穿、软击穿或电参数性能下降，用示波器观察各整流可控硅的管压降波形，查找损坏的可控硅后更换。
2.3.2缺少一组整流触发脉冲，用示波器分别检查各路触发脉冲，检查出没有脉冲的回路时，用倒推法确定故障位置，更换其损坏器件。
2.4故障现象四及处理方法：频繁烧坏可控硅元件，更换新可控硅后，又被烧坏。

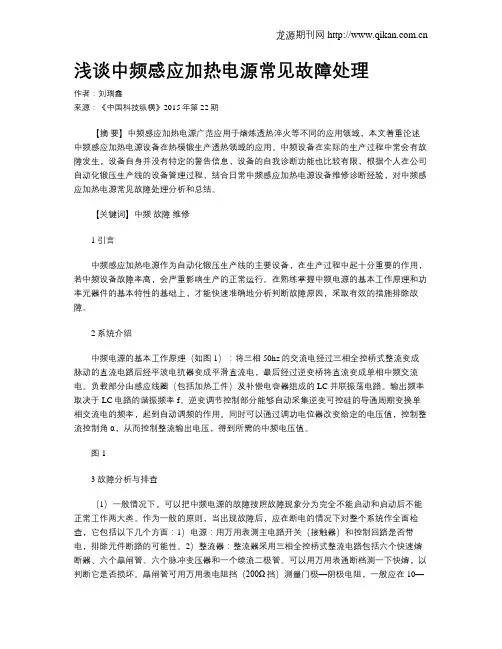

浅谈中频感应加热电源常见故障处理
浅谈中频感应加热电源常见故障处理作者：刘瑞鑫来源：《中国科技纵横》2015年第22期【摘要】中频感应加热电源广范应用于熔炼透热淬火等不同的应用领域，本文着重论述中频感应加热电源设备在热模锻生产透热领域的应用。
中频设备在实际的生产过程中常会有故障发生，设备自身并没有特定的警告信息，设备的自我诊断功能也比较有限，根据个人在公司自动化锻压生产线的设备管理过程，结合日常中频感应加热电源设备维修诊断经验，对中频感应加热电源常见故障处理分析和总结。
【关键词】中频故障维修1 引言中频感应加热电源作为自动化锻压生产线的主要设备，在生产过程中起十分重要的作用，若中频设备故障率高，会严重影响生产的正常运行。
在熟练掌握中频电源的基本工作原理和功率元器件的基本特性的基础上，才能快速准确地分析判断故障原因，采取有效的措施排除故障。
2 系统介绍中频电源的基本工作原理（如图1）：将三相50hz的交流电经过三相全控桥式整流变成脉动的直流电路后经平波电抗器变成平滑直流电，最后经过逆变桥将直流变成单相中频交流电。
负载部分由感应线圈（包括加热工件）及补偿电容器组成的LC并联振荡电路。
输出频率取决于LC电路的谐振频率f。
逆变调节控制部分能够自动采集逆变可控硅的导通周期变换单相交流电的频率，起到自动调频的作用。
同时可以通过调功电位器改变给定的电压值，控制整流控制角α，从而控制整流输出电压，得到所需的中频电压值。
图13 故障分析与排查（1）一般情况下，可以把中频电源的故障按照故障现象分为完全不能启动和启动后不能正常工作两大类。
作为一般的原则，当出现故障后，应在断电的情况下对整个系统作全面检查，它包括以下几个方面：1）电源：用万用表测主电路开关（接触器）和控制回路是否带电，排除元件断路的可能性。
2）整流器：整流器采用三相全控桥式整流电路包括六个快速熔断器、六个晶闸管、六个脉冲变压器和一个续流二极管。
可以用万用表通断档测一下快熔，以判断它是否损坏。
浅谈KGPS中频感应加热电源常见故障及检修方法
总第283期 ·65·电气工程及自动化浅谈KGPS中频感应加热电源常见故障及检修方法唐更生【摘 要】本文阐述了KGPS 中频感应加热电源的工作原理及组成，列举了KGPS 中频感应加热电源常见的故障和处理措施，并介绍了中频电源常用的检修方法，对相关的维修人员和工程技术人员有一定的借鉴作用。
【关键词】KGPS 中频感应加热电源；故障现象；维修方法；检测方法作者简介：唐更生，桂林金格电工电子材料科技有限公司，工程师。
一、引言KGPS中频感应加热电源，它是利用电磁感应原理来加热，即交变的电流，产生交变的磁场，交变的磁场会在导体中产生感应涡流，从而导致导体发热。
由于它是非接触式加热，热源和受热物件可以不直接接触，加热效率高，速度快，可实现局部加热等优点，因此广泛应用于熔化、淬火、热处理、焊接等领域。
诸多领域中，要应用到KGPS 中频感应加热电源，掌握一定的检修方法是很必要的，只有熟练掌握其工作原理和检修方法，才能根据故障现象，快速、准确地分析、判断、排除故障。
二、工作原理及组成KGPS中频电源装置的工作原理：利用晶闸管元件，采用三相桥式全控整流电路，将三相工频交流电整流为直流电，经电抗器平波后，成为一个恒定的直流电流源，再经单相逆变桥，把直流电流逆变成1000-8000赫兹的单相中频电流。
KGPS中频电源装置一般由主回路和控制电路两部分组成，主回路由断路器、整流器、直流电抗器、逆变器、电容与感应加热线圈等组成，主回路电气原理图见图一。
整流器采用三相桥式全控整流电路，包括6个快速熔断器、6个KP 型晶闸管。
逆变器采用由4个KK型晶闸管组成的单相全控桥式逆变电路。
负载由感应线圈和补偿电容器组成，负载联接方式主要有并联谐振和串联谐振两种。
控制电路一般采用数字电路，集成到一块印刷电路板上，可靠性好、使用方便。
三、常见故障现象及原因KGPS中频感应加热电源在使用过程中，经常会遇到各种各样的故障，以下列举了几种常见故障现象及处理措施。
感应加热设备故障资料
6
5) 故障现象：设备启动后，当功率升到一定值时，易过流保护， 有时烧坏晶闸管原件，才重新启动，现象依然如故 分析： j. 如果在刚启动后低电压下产生过流，则逆变引前角太小使可控 硅不能可靠关断 k. 逆变晶闸管水冷套散热效果下降 l. 槽路连接导线有接触不良 6) 故障现象：设备启动时无任何反应，控制板上缺相等亮 分析： 快熔烧断 7) 故障现象：设备运行时直流电流已达到额定值，但直流电压和 中频电压低。
9
11) 故障现象：频繁烧坏可控硅原件，更换后，又烧坏 分析： 可参考故障 E)另外介绍如下： a. 晶闸管在反向关断时，承受反向电压的瞬时毛刺电压过高，检 查阻容吸收 b. 负载对地绝缘降低，及对地打火，或晶闸管两端形成高压 c. 脉冲触发回路故障，突然丢失触发脉冲造成晶闸管开路 d. 设备运行时负载开路 e. 设备运行时负载短路 f. 保护系统故障（保护失灵）
5
3) 故障现象：启动困难，启动后直流电压，难以到达满负荷或难 以接近满负荷，且电抗器震动大，声音沉闷。 分析： e. 整流可控硅开路、击穿、软击穿或电参数性能下降 f. 缺少一组整流脉冲 g. 整流可控硅门极开路或短路 4) 故障现象：能够启动，但启动后马上停机，设备处于不断重复 启动状态。 分析： h. 引前角太小； i. 负载振荡频率在它激频率的边缘
感应加热设备故障
第一章：感应加热设备电源故障和分析
随着功率器件的发展，感应加热电源的频率也逐步提高， 经历了中频、超音频、高频几个阶段。在感应加热电源的 应用中，淬火、焊管、焊接等工艺都要求高频率高功率的 电源。 在中频电源维修中，直流平波电抗器故障属较难判断和 处理的故障。直流平波电抗器易出现的故障有： 1、用户随意调整电抗器的气隙和线圈匝数，改变 了电抗器的电感量，影响了电抗器的滤波功，能使输出的 直流电流出现断续现象，导致逆变桥工作不稳定逆变，失 败烧毁逆变晶闸管随便调小电抗器的气隙和减少线圈匝数。 在逆变桥直通短路时，会降低电抗器阻挡电流上升的能力， 烧毁晶闸管随意改变电抗器的电感量还会影响设备的起动 性能； 2
感应加热电源常见故障分析
电压过高——在中频电源的主电路巾，瞬时反相毛刺电压是
靠阻容吸收电路来吸收的。如果吸收电路中电阻、电容开路 均会使瞬时反相毛刺电压过高烧坏ｎｒ控硅。在断电的情况 下，用万用表测量吸收电阻阿Ｌ值、吸收电容容量，判断是否阻 容吸收回路出现故障。如图１所示。
２．４．２负载对地绝缘降低——负载回路的绝缘降低，引
２．４．８电抗器故障——电抗器内部打火会造成逆变侧
的电源断续，也会在逆变输入侧产生高压烧坏可控硅。另外，
如果在维修中更换了电抗器，而电抗器的电感量、铁心面积
小于要求值，会使电抗器在大电流工作时，因磁饱和失去限 流作用烧坏可控硅。 ２．５故障现象五及处理方法：设备启动时无任何反应， 经观察，控制线路板上的缺相指示灯亮。 故障分析及处理：这种故障现象较为明显，是由以下原 因引起的：
频电源维修人员除了要具备电路理论基础知识，还要善于总
结工作经验，把两者有机地结合起来，不断丰富工作吏践。
一１９一
中频感应加热电源常见故障与维修浅谈
作者： 作者单位： 刘峰， 荀海东， 刘志兴， 吴树榜
本文链接：/Conference_7287126.aspx
２．６．２保护电路故障——保护电路控制板在运行过程
中发热就会导致这一故障。 处理方法：给保护电路控制板散热或加散热器。
２．４．５设备在运行时负载短路一当设备在大功率运
行时，如果负载突然处于短路状态，将对可控硅有一个很大 的短路电流冲击，若过电流保护来不及保护，将烧坏可控硅 元件。 ２．４．６保护系统故障（保护失灵）——可控硅能否安全，
２．６．１中频启动开关烧坏——中频启动开关在中频停
图１逆变可控硅两端电压波形图 止位置时处于接地状态（接在开关的闭点），如果开关损坏， 则无法打开接地状态，设备出于保护状态，故启动无反应。
项目五 中频感应加热电源的原理与检修
②30≤ α ≤150°° 当触发角α ≥30°时，此时的电压和电流波形断续，各个晶闸管的 导通角小于120°，α =60°的波形。
3）基本的物理量计算 ①整流输出电压的平均值计算：
当0°≤ α ≤30°时，此时电流波形连续，通过分析可得到：
载阻抗的影响。 4）当电路出现故障时，电路能自动停止直流功率输出，整流电
路必须有完善的过电压、过电流保护措施。 5）当逆变器运行失败时，能把储存在滤波器的能量通过整流电
路返回工频电网，保护逆变器。
（3）平波电抗器 平波电抗器在电路中起到很重要的作用,归纳为以下几点：
1）续流 保证逆变器可靠工作。 2）平波 使整流电路得到的直流电流比较滑。 3）电气隔离 它连接在整流和逆变电路之间起 到隔离作用。 4）限制电路电流的上升率di/dt值，逆变失败 时，保护晶闸管。
（4）控制电路 中频感应加热装置的控制电路比较复杂，可以包括以下几种：整流触发电路、
逆变触发电路、起动停止控制电路。 1）整流触发电路
整流触发电路主要是保证整流电路正常可靠工作，产生的触发脉冲必 须达到以下要求：
①产生相位互差60º的脉冲，依次触发整流桥的晶闸管。 ②触发脉冲的频率必须与电源电压的频率一致。 ③采用单脉冲时，脉冲的宽度应该大与90º，小于120º。采用双脉冲
3）起动、停止控制电路 起动、停止控制电路主要控制装置的起动、运行、停止。一般由 按纽、继电器、接触器等电器元件组成。
（5）保护电路 中频装置的晶闸管的过载能力较差，系统中必须有比较完善的保 护措施，比较常用的有阻容吸收装置和硒堆抑制电路内部过电压， 电感线圈、快速熔断器等元件限制电流变化率和过电流保护。 必须根据中频装置的特点，设计安装相应的保护电路。
高频感应加热电源常见故障分析
高频感应加热电源常见故障分析摘要：本文简要介绍了高频感应加热的工作原理，对可控硅高频电源的一些常见故障，进行了较详细分析和研究，并着重对排除故障的方法，进行了实用性的说明和探讨。
高频感应加热电源，往往在使用过程中如果使用不当，容易诱发各种故障，本文首先针对高频感应加热系统的工作原理进行了介绍，针对高频电源的一些常见故障进行了分析，并重点针对排除故障的方法进行了介绍，对实用性进行了分析。
关键词：感应加热；故障；高频电源1前言随着公众对环保的关注程度越来越高，国家的环保要求越来越严格，环保设备在电力生产中越来越重要，环保设备的改造势在必行。
由于技术的不断革新，设备的复杂程度越来越高，如何在工期内安全、可靠地完成新设备的安装调试，对现场施工管理具有十分重要的意义。
2高频电源的技术特点在同电场、同运行工况下，高频电源二次电压比单相工频电源二次电压明显提高，电压更平稳，能有效提高除尘效率；高频电源采用三相输入，比单相工频功率因数高，可以有效减小配电容量；高频电源采用LC串联谐振设计，不会短路，比工频电源更适应电除尘的闪络工况，且不会对供电系统造成冲击。
高频电源的技术特点具体如下。
（1）供电为三相平衡供电。
对电网影响小，功率因数不小于0.92，转换效率不小于92%。
（2）输出电压纹波系数小。
有利于提高闪络电压、电晕功能和电除尘效率。
（3）高频电源的适应性更强。
其输出由一系列高频脉冲构成，可根据工况提供合适的电压波形。
（4）火花控制特性好。
仅需很短时间（小于10μs）即可检测出火花并可立刻关闭供电脉冲，火花能量小，对供电冲击小，电场电压恢复快，提高了电场的平均电压，从而提高除尘效率。
（5）安装费用少。
高频电源直接安装在电除尘器顶部，节省配电室空间及安装费用。
3安装和调试中的关键点3.1高频电源的仓储条件允许时，高频电源应收储在室内，温度控制在30℃左右，避免阳光照射，空气湿度不超过90%。
本次改造工程因现场限制，高频电源长期暴露在室外，使设备相关元器件产生不必要的耗损。
KGPS中频感应加热电源常见故障及检修方法研究
KGPS中频感应加热电源常见故障及检修方法研究摘要：文章首先简要阐述了KGPS中频感应加热电源的电子元件构造原理，而后从加热电源的工作实况入手，阐述了其重点部位可能出现的故障问题以及检修思路。
最后结合以往的检修维护工作经验，对排查KGPS中频感应加热电源运行故障的检修方法进行了分析总结，希望可以为相关运维单位技术人员带来一定的理论帮助。
关键词：KGPS中频感应加热电源；检修维护；常见故障前言：KGPS中频感应加热电源具有体积小、重量轻、效率高的特点，它可将50Hz三相工频交流电逆变成1kHz-10kHz单相中频电能。
从电子工件的工作原理来看，KGPS中频感应加热电源的非接触式加热单元中含有大量易损易耗类型的元件，所以只有掌握科学的检修维护方法，才能确保KGPS中频感应加热电源工作运行稳定可靠。
1.KGPS中频感应加热电源的工作原理与构造KGPS中频感应加热电源本质上是一个利用电磁感应原理产生交变次的逆变电源，在由于电源导体在交变磁场中会产生“电流-涡流”的感应效应，因此它可以使内部的导体将电能转化为熔化、淬火、焊接或其它热处理工艺的高效率热能。
它的内部构造主要分为如下几个部分：一是晶闸管元件与电抗器，其主要作用是将三相工频交流电整流为直流电，再由电抗器负责平波形成恒定的直流电流输出至下一单元；二是单相逆变桥，它的功能是将输出的直流电再逆变为负载段所需要的单相中频电流；三是负载单元，由一个补偿电容器作为并联谐振电路的端口，再与一个感应线圈连接组成，负责将单相中频电流转换为生产所需的特定中频电能；四是电流互感器，工作电流被其识别后，会被自动处理为控制电路板可识别的电信号，主要用于电路的短路保护以及过流保护[1]。
在KGPS中频感应加热电源实际投入应用的过程中，为了避免SCR换相以及开关操作所产生的瞬间过电流、“毛刺”带来的不良工况问题，还需要在电源进相线部位安装设置一个压敏电路或阻容滤波电路来吸取电源的异常信号。
