水泥砼路面允许偏差
宽度（mm）
≤10
≤5
≤15
20m
1
用钢尺量
顶面高程（mm）
±5
±5
±10
20m
1
用水准仪具量测
横坡（％）
±
±
±
20m
1
用钢尺量
相邻板高差（mm）
≤1
≤1
≤2
每缝
1
用水平尺、塞尺量
模板接缝宽度（mm）
≤3
≤2
≤3
每缝
1
用钢尺量
侧面垂直度（mm）
≤3
≤2
≤4
20m
1
用水平尺、卡尺量
纵向顺直度（mm）
≤3
≤2
≤4
40m
1
用20m线和钢尺量
顶面平整度（mm）
≤
≤1
≤2
每两缝间
1
用3m直尺、塞尺量
表10.8.1混凝土路面允许偏差
项 目
允许偏差与规定值
检验频率
检验方法
城市快速路、主干路
次干路、支路
范围
点数
纵断高程（mm）
±15
20m
1
用水准仪测量
中线偏位（mm）
≤20
100m
1
用经纬仪测量
平整度
标准差
表10.1.1-1道路面层水泥的弯拉强度、抗压强度最小值
道路等级
特重交通
重交通
中、轻交通
龄期（d）
3
28
3
28
3
28
抗压强度（MPa）
弯拉强度（MPa）
表10.4.2模板安装允许偏差
施工方式
检测项目
允许偏差
检验频率
检验方法
三辊轴机组
轨道摊铺机
小型机具
范围
点数
中线偏位（mm）
≤10
≤5
≤15
100m
2
≤10
100m
横缝直顺度
≤10
40m
1
用20m线和钢尺量
蜂窝麻面面积①（％）
≤2
20m
1
观察和用钢板尺量
注：①每20m查1块板的侧面。
直接丈量测距的允许偏差
序号
固 定 测 桩 间 距 离（m）
允 许 偏 差
1
＜200
1/5000
2
200－500
1/10000
3
＞500
1/20000
精心搜集整理，只为你的需要
σ（mm）
100m
1
用测平仪检测
最大间隙（mm）
3
5
20m
1
用3m直尺和塞尺连续量两尺，取较大值
宽度（mm）
0
–20
40m
1
用钢尺量
横坡（％）
±％且不反坡
20m
1
用水准仪测量
井框与路面高差（mm）
≤3
每座
1
十字法，用直尺和塞尺量最大值
相邻板高差（mm）
≤3
20m
1
用钢板尺和塞尺量
纵缝直顺度（mm）

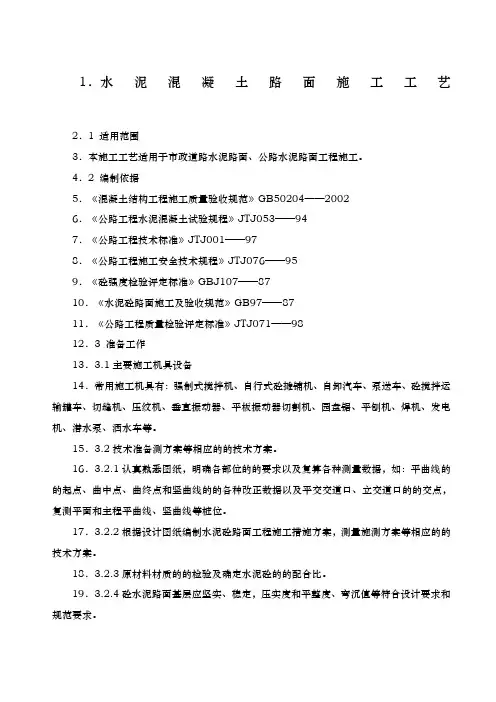

道路工程水泥混凝土路面切缝横缝缩缝施工缝施工方案
1．水泥混凝土路面施工工艺2．1 适用范围3．本施工工艺适用于市政道路水泥路面、公路水泥路面工程施工。
4．2 编制依据5．《混凝土结构工程施工质量验收规范》GB50204——20026．《公路工程水泥混凝土试验规程》JTJ053——947．《公路工程技术标准》JTJ001——978．《公路工程施工安全技术规程》JTJ076——959．《砼强度检验评定标准》GBJ107——8710．《水泥砼路面施工及验收规范》GB97——8711．《公路工程质量检验评定标准》JTJ071——9812．3 准备工作13．3.1主要施工机具设备14．常用施工机具有：强制式搅拌机、自行式砼摊铺机、自卸汽车、泵送车、砼搅拌运输罐车、切缝机、压纹机、垂直振动器、平板振动器切割机、园盘锯、平刨机、焊机、发电机、潜水泵、洒水车等。
15．3.2技术准备测方案等相应的的技术方案。
16．3.2.1认真熟悉图纸，明确各部位的的要求以及复算各种测量数据，如：平曲线的的起点、曲中点、曲终点和竖曲线的的各种改正数据以及平交交道口、立交道口的的交点，复测平面和主程平曲线、竖曲线等桩位。
17．3.2.2根据设计图纸编制水泥砼路面工程施工措施方案，测量施测方案等相应的的技术方案。
18．3.2.3原材料材质的的检验及确定水泥砼的的配合比。
19．3.2.4砼水泥路面基层应坚实、稳定，压实度和平整度、弯沉值等符合设计要求和规范要求。
20．3.3物资准备21．3.3.1准备砼水泥路面拌和物的的各种原材料，按规范规定并抽样送检，符合设计及规范要求。
22．3.3.2准备施工需用的的周转材料。
23．3.4灌施工准备24．3.4.1施工前，进行各工序各流程的的技术交底和安全交底。
25．3.4.2隐蔽资料经专检监理签字确认。
26．3.4.3砼浇筑会签单已办好，并签发砼施工配合比通知单和砼施工方案。
27．3.4.4检查基层质量，并且路基应有良好的的排水系统。
28．3.5施工放样29．3.5.1施工放样前对原有道路中心线控制点，水准点全部进行复测，全线进行闭合制度。
隧道砼路面坍落度规范要求
隧道砼路面坍落度规范要求
1、砼强度等级小于C50时，坍落度应小于180毫米，强度等级大于C50时，坍落度应大于180毫米；
2、规定的砼坍落度小于40毫米时，允许偏差±10毫米；规定的砼坍落度50~90毫米时，允许偏差±20毫米；规定的砼坍落度大于100毫米时，允许偏差±30毫米；
3、砼坍落度检验取样频率应与砼强度检验取样频率一致;
4、规定的砼坍落度小于40毫米时，允许偏差±10毫米；规定的砼坍落度50~90毫米时，允许偏差±20毫米；规定的砼坍落度大于100毫米时，允许偏差±30毫米.
混凝土坍落度主要是指混凝土的塑化性能和可泵性能，影响混凝土坍落度的因素主要有级配变化、含水量、衡器的称量偏差、外加剂的用量，容易被忽视的还有水泥的温度等。

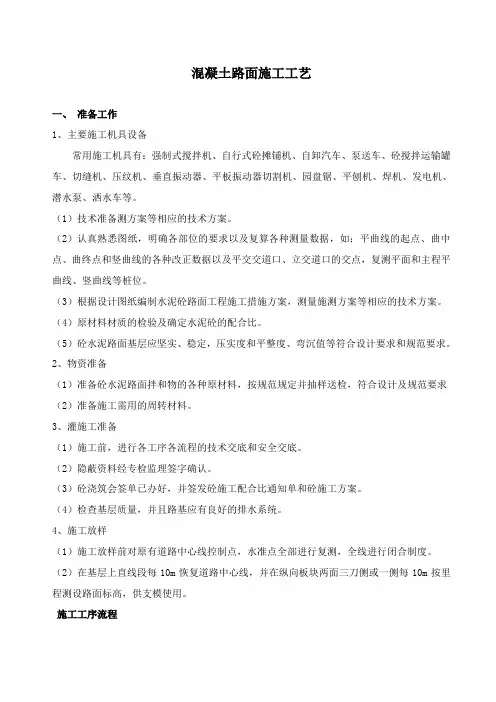

道路工程混凝土路面施工工艺流程详解
混凝土路面施工工艺一、准备工作1、主要施工机具设备常用施工机具有：强制式搅拌机、自行式砼摊铺机、自卸汽车、泵送车、砼搅拌运输罐车、切缝机、压纹机、垂直振动器、平板振动器切割机、园盘锯、平刨机、焊机、发电机、潜水泵、洒水车等。
（1）技术准备测方案等相应的技术方案。
（2）认真熟悉图纸，明确各部位的要求以及复算各种测量数据，如：平曲线的起点、曲中点、曲终点和竖曲线的各种改正数据以及平交交道口、立交道口的交点，复测平面和主程平曲线、竖曲线等桩位。
（3）根据设计图纸编制水泥砼路面工程施工措施方案，测量施测方案等相应的技术方案。
（4）原材料材质的检验及确定水泥砼的配合比。
（5）砼水泥路面基层应坚实、稳定，压实度和平整度、弯沉值等符合设计要求和规范要求。
2、物资准备（1）准备砼水泥路面拌和物的各种原材料，按规范规定并抽样送检，符合设计及规范要求（2）准备施工需用的周转材料。
3、灌施工准备（1）施工前，进行各工序各流程的技术交底和安全交底。
（2）隐蔽资料经专检监理签字确认。
（3）砼浇筑会签单已办好，并签发砼施工配合比通知单和砼施工方案。
（4）检查基层质量，并且路基应有良好的排水系统。
4、施工放样（1）施工放样前对原有道路中心线控制点，水准点全部进行复测，全线进行闭合制度。
（2）在基层上直线段每10m恢复道路中心线，并在纵向板块两面三刀侧或一侧每10m按里程测设路面标高，供支模使用。
施工工序流程图1 施工工序流程二、水泥砼路面施工1、模板工程1.1模板的选用（1）模板宜采用钢模板。
弯道等非标准部位以及小型工程可采用木模板，其厚度宜为5cm（曲线处可减薄至3cm）。
（2）模板应无缺损，有足够的刚度，内侧和顶、底面均应光洁、平整、顺直，局部变形不得大于3mm。
振捣时模板横向最大挠曲应小于4mm，高度应与混凝土路面板厚度一致，误差不超过±2mm。
纵缝模板平缝的拉杆空孔眼位应准确，企口缝则其企口舌或凹槽的长度误差钢模板为±1mm，木模板为±2mm。
水泥砼路面工程质量检验评定标准
水泥砼路面工程质量检验评定标准为全面、准确评定水泥砼路面的工程质量，经局项目建设管理办公室研究决定，特制定本检验评定标准。
对水泥砼路面的工程质量的评定以若干重要指标为依据，在评定时，主要评定其是否达到优良标准，而不对其进行详细的打分和评价。
为充分调动各参建单位创建优良工程的积极性，采取分段且尽量划小的办法来对其进行评定。
一、关于对若干重要指标的评定（一）抗折强度1.检测方法①确定点位。
半幅每100延米取一个点，到最后一段时，若不足100米但超过50米，取一个点；若不足50米时，则不再取点。
点位以摇号的方式确定，在确定纵向位置时，每10米为一个选择段，共有十个选择段，当选定某一段时，该段中心位置所在的板块即为取芯块，具体取芯位置为该块纵向前后四分之一位置最接近该段中心位置的那一个。
在确定横向位置时，共分三个选择点，分别居三分之一幅的中心。
半幅每1000米选择一个一个点，当第一个点选定后，其它点都在间隔100米的对应位置，除遇桥涵另行摇号外，其它地段任何人不得以任何理由进行变更。
当最后一段不足1000米但超过500米时，再选择一个点，若不足500米，则不再选择点，其点位同前一段相同。
②钻孔取芯。
严格按照摇定的点位取芯，取芯后要标明点位。
③试压检测。
对每一个取芯进行试压，换算成抗折强度。
④统计合格率。
抗折强度达到设计值的算合格，否则按不合格对待，然后计算合格率。
2.评定方法。
按合格率进行评定，合格率达到90%且所有点抗折强度全部高于设计值的90%时，可评为优良等级，否则不得评为优良。
以一次性取芯结果为准，经补测或者经返工达到标准的也不得评为优良等级。
（二）厚度1.检测方法。
以检测砼路面抗折强度所取的砼芯为依据，测量砼路面的厚度。
检测时，用卡尺检测，每个芯以十字线为依据检测四个点，以平均值为最后检测结果。
2.评定方法。
实际检测值在设计值±2 cm以内为合格，否则为不合格。
合格率必须在85%以上，否则不得评为优良等级。
水泥混凝土路面施工质量控制要点
水泥混凝土路面施工质量控制要点本工程土方路基的填筑质量和填筑进度直接关系到本工程质量目标和进度目标的实现。
路基工程是道路工程的基础，其质量决定了道路工程的使用年限。
因此，路基工程监理的宗旨是确保路基的稳定性、整体性，并具有相当等级的强度。
监理的工作重点是基底处理、填料质量控制、台背及涵洞回填和路基碾压。
基底处理是指按规定要求进行表土清除后，对不能达到压实标准的地表进行翻晒、换填、碾压工作，使之达到规范要求90%的压实度标准。
对于含水量较大的地表，呛灰处理是较好的方法。
监理应严格控制呛灰处理的深度不低于30cm，并注意不要机械的要求碾压层面必须和正常填方要求一样。
对于腐植土等不适宜材料，一般采取换填的方法。
换填材料多采用天然砂砾，按规范规定，同样是30cm。
但如果地表附带含水量大，此时换填深度不宜小于50cm，并且不宜分层回填，应一次开挖到位，一次填筑碾压成型，以防止底层软弹逐层上返。
填料质量控制是关键的质量控制环节。
在现场考察后，发现本工程沿线周边大部分为粉沙土，其CBR值等指标不适于高速公路填方。
因此，需要在工艺上和材料本身进行处理，以确保填料质量符合规范要求。
以上是路基工程监理质量控制的要点，其中台背及涵洞回填和路基碾压也是重要的环节，需要监理严格控制。
在进行填方之前，严格控制基底处理，并对土源和土质进行控制。
控制方法可以采用现场调查和取样试验等。
现场调查的主要内容是检查土中的杂质情况。
经验证明，当土中含有较多的树根等杂物时，施工单位承诺的现场捡除根本不能100%兑现。
这会导致相当部分的树根等杂物被埋在路基里，造成质量隐患。
因此，如果土中有较多的杂质，监理必须坚决否决。
填方土的取样试验项目主要包括击实试验、现场土原始含水量、液塑限和CBR值等。
在取样试验中，由于每月上土方量较大，工期紧，击实试验的频率往往不足，这会影响压实度检测和资料的完整性。
因此，监理应要求施工单位根据土方预估量制定试验计划表，并监督严格执行。
水泥砼路面允许偏差
水泥砼路面允许偏差 The manuscript was revised on the evening of 2021表道路面层水泥的弯拉强度、抗压强度最小值表模板安装允许偏差表混凝土路面允许偏差注：①每20m查1块板的侧面。
直接丈量测距的允许偏差混凝土路面施工规范检验标准水泥混凝土面层质量检验应符合下列规定：1原材料质量应符合下列要求：主控项目1）水泥品种、级别、质量、包装、贮存，应符合国家现行有关标准的规定。
检查数量：按同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装水泥不超过200t为一批，散装水泥不超过500t为一批，每批抽样1次。
水泥出厂超过三个月（快硬硅酸盐水泥超过一个月）时，应进行复验，复验合格后方可使用。
检验方法：检查产品合格证、出厂检验报告，进场复验。
2）混凝土中掺加外加剂的质量符合现行国家标准《混凝土外加剂》G B8076和《混凝土外加剂应用技术规范》G B50119的规定。
检查数量：按进场批次和产品抽样检验方法确定。
每批不少于1次。
检验方法：检查产品合格证、出厂检验报告和进场复验报告。
3）钢筋品种、规格、数量和下料尺寸应符合设计要求。
检查数量：全数检查。
检验方法：观察，用钢尺量，检查出厂检验报告和进场复验报告。
4）钢纤维的规格质量应符合设计要求及本规范第条的有关规定。
检查数量：按进场批次，每批抽检1次。
检验方法：现场取样、试验。
5）粗骨料、细骨料应符合本规范第、条的有关规定。
检查数量：同产地、同品种、同规格且连续进场的骨料，每400m3或600t为一批，不足400m3或600t按一批计，每批抽检1次。
检验方法：检查出厂合格证和抽检报告。
6）水应符合本规范第条第3款的规定。
检查数量：同水源检查1次。
检验方法：检查水质分析报告。
2混凝土面层质量应符合设计要求。
1）混凝土弯拉强度应符合设计规定。
检查数量：每100m3的同配合比的混凝土，取样1次；不足100 m3时按1次计。
混凝土路面厚度允许偏差值
混凝土路面厚度允许偏差值
混凝土路面厚度允许偏差值主要取决于路面性能要求及其相关规范要求，一般来说，要符合抗滑性、抗弯拉性和抗压强度等性能要求，混凝土
路面厚度允许偏差值应为±20mm，根据国家规范《混凝土路面施工规程》，机动车道混凝土路面厚度允许偏差值应为±25mm，非机动车道混凝土路面
厚度允许偏差值应为±20mm。
在混凝土层厚度设置过程中要严格执行规定层厚及允许偏差值，避免
由于路面厚度不符合要求，而影响混凝土路面的质量问题，因此，准确控
制路面厚度对确保混凝土路面的质量非常重要。
水泥砼路面施工技术交底
水泥混凝土路面施工技术交底技术要求：弯拉强度：≥5Mpa；平整度:≤5mm;纵断高程：±15mm; 厚度：≥—5mm.横坡度：±0。
25% 坍落度:3-5cm水灰比：0。
38 松铺系数：1.08—1.22混凝土板的断裂块数不得超过0.4%，对于表面的脱皮、印痕、裂纹和缺边断角等病害其面积不得超过受检面积的0.3%。
施工工艺：砼面板拟采用三辊轴机组施工，用JS500强制式砼搅拌机拌和（带PL 配料机)，带有自动计量系统，12辆10T自卸车运输，两个班组作业.施工方案如下：1、施工准备1。
1做好拌和站的安装与调试、配合比设计等准备工作；1。
2在砼面板铺筑前对基层进行全面检查，对路拱与标高、表面平整度等不符合规范要求的部位进行整修，对发生破坏的部位进行全面修复。
2、原材料控制混凝土路面施工的主要原材料有水泥、粗集料（级配碎石）、集料（砂）、水、钢筋.2．1 水泥采用普通硅酸盐水泥。
对拟定采用的水泥都要进行物理性能和化学成分试验和分析,除厂家分批提供的产品质量检验单外，项目的专用实验室还要不定期对运到拌合现场的水泥进行质量抽检。
以下几种水泥不准使用：没有出标,即出炉不足3天的;出厂时间超过3个月的;经试验初终凝时间不稳定的；标号不稳定的；出厂时间虽不足3个月，但已产生结块的。
2.2 粗集料（级配碎石)应采用质量坚硬、耐久、洁净、符合规定级配、最大粒径≤31。
5 mm、含泥量≤1%、针片状颗粒含量≤15％、硫化物及硫酸盐含量≤1％、技术要求不低于2级的碎石。
特别要强调的是片状碎石含量应严格控制，因为它减小了与水泥的粘结力，从而减小了混凝土的强度和寿命。
对于不同采石场的碎石，均应进行上述物化性能、成分分析，从而确定能否使用,以便从源头上把好质量关。
在拌合现场，验方员要对拉到工地的每一车碎石把关,杜绝不合格碎石进入拌合现场；实验室对已进入现场的碎石进行不定期的抽检。
所用石子全部进行水洗.2.3 细集料（砂)应采用质量坚硬、耐久、洁净、细度模数宜在2．5以上、含泥量≤2。
CJJ1-90市政道路工程质量检验评定标准解读
市政道路工程质量检验评定标准(CJJ1-90)2007.9.25第一节土方路基1.1 填土经碾压后不得有翻浆、“弹簧”现象。
1.2 填土中不得含有淤泥、腐植土及有机物质等。
1.3 路基土方压实标准应符合下表规定：序号项目压实度(%) 检查频率检验方法重型击实范围点数1路床以下深度(cm) 填方0～80快速路和主干路951000m2每层一组︵三点︶用环刀法检验次干路93支路902 80～150 快速路和主干路93 次干路90支路873 ＞150 快速路和主干路87 次干路87支路874 挖方0～30快速路和主干路93次干路93支路90注：①路基碾压采用重型击实标准。
②填方高度小于80cm及不填不挖路段，原地面以下0～30cm范围内土的压实度不低于表中所挖方的要求。
③道路的类型应根据设计要求确定。
分期扩建的道路需按永久规划的道路类型设计。
第二节路床2.1 路床不得有翻浆、弹簧、起皮、波浪、积水等现象。
2.2 用12～15t压路机碾压后，轮迹深度不得大于5mm。
2.3 路床充许偏差应符合下表规定：序号项目压实度(%)及充许偏差检查频率检验方法土路床石路床范围点数1△压实度(0～30cm)快速路和主干路轻型击实981000m23用环刀法检验重型击实95次干路轻型击实95重型击实93支路轻型击实92重型击实902 中线高程±20mm ±20mm 20m 1 用水准仪具测量3 平整度20mm 30mm 20m 路宽(m)＜9 1 用3m直尺取最大值9-15 2＞15 34 宽度+200mm+100mm40m 1用尺量5 横坡±20mm且不大于±0.3%±0.5% 20m路宽(m)＜9 2 用水准仪具测量9-15 4＞15 6注：快速度路和主干路地段重型击实压实度为93%。
第三节路肩3.1 肩线必须直顺，表面必须平整，不得有阻水现象。
3.2 路肩允许偏差应符合下表：序号项目压实度(%)及允许偏差检验频率检验方法范围(m)点数1 压实度≥90(轻型击实) 1002 用环刀法检验，每侧计1点2 宽度不小于设计规定40 2 用尺量，每侧计1点3 横坡±1% 40 2 用水准仪测量，每侧计1点第四节碎石基层4.1 表面应坚实、平整，嵌缝料不得浮于表面或聚集形成一层。
