各类钢筋砼管相关规格参数修订稿
各类钢筋砼管相关规格参数

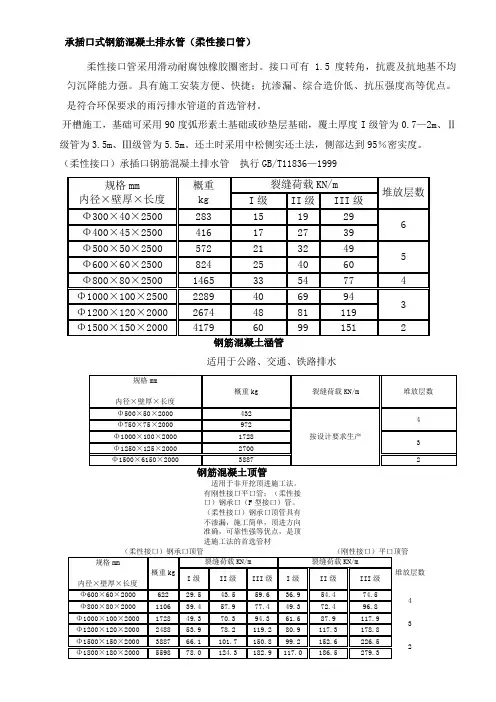

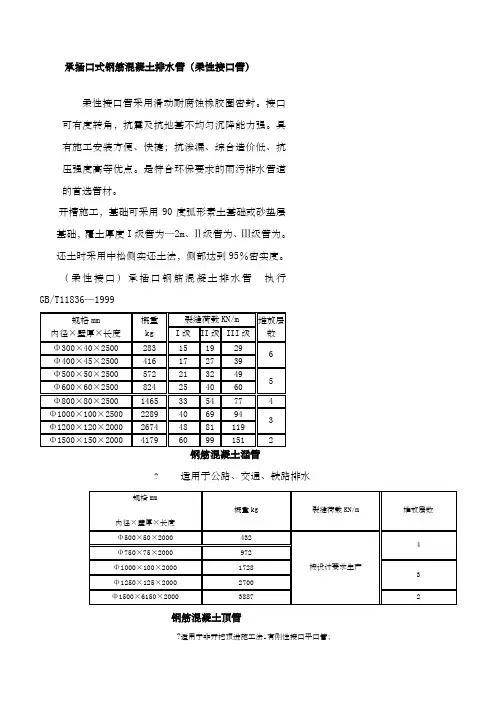

承插口式钢筋混凝土排水管（柔性接口管）
柔性接口管采用滑动耐腐蚀橡胶圈密封。
接口可有 1.5度转角，抗震及抗地基不均匀沉降能力强。
具有施工安装方便、快捷；抗渗漏、综合造价低、抗压强度高等优点。
是符合环保要求的雨污排水管道的首选管材。
开槽施工，基础可采用90度弧形素土基础或砂垫层基础，覆土厚度I 级管为0.7—2m 、Ⅱ级管为3.5m 、Ⅲ级管为5.5m 。
还土时采用中松侧实还土法，侧部达到95％密实度。
（柔性接口）承插口钢筋混凝土排水管 执行GB/T11836—1999
适用于公路、交通、铁路排水
适用于非开挖顶进施工法。
有刚性接口平口管；（柔性接口）钢承口（F 型接口）管。
（柔性接口）钢承口顶管具有不渗漏，施工简单，顶进方向准确，可靠性强等优点，是顶进施工法的首选管材
堆放层数
4 3 2
1
I级管适合开槽施工混凝土带形基础，适用于各种潮湿土壤以及地基软硬不均匀的排水管道。
当覆土厚度在0.7—2.5m时采用90度混凝土基础；覆土厚度在2.6—4m时采用135度混凝土基础，覆土厚度在4.1—6m时采用180度混凝土基础。
Ⅱ级、Ⅲ级管可采用90度弧形素土基础或砂垫层基础。
（刚性接口）平口钢筋混凝土排水管执行GB/T11836—1999
180度混凝土基础。
各类钢筋砼管相关规格参数
承插口式钢筋混凝土排水管（柔性接口管）
柔性接口管采用滑动耐腐蚀橡胶圈密封。
接口可有度转角，抗震及抗地基不均匀沉降能力强。
具
有施工安装方便、快捷；抗渗漏、综合造价低、抗
压强度高等优点。
是符合环保要求的雨污排水管道
的首选管材。
开槽施工，基础可采用90度弧形素土基础或砂垫层
基础，覆土厚度I级管为—2m、Ⅱ级管为、Ⅲ级管为。
还土时采用中松侧实还土法，侧部达到95％密实度。
（柔性接口）承插口钢筋混凝土排水管执行
GB/T11836—1999
? 适用于公路、交通、铁路排水
钢筋混凝土顶管
?适用于非开挖顶进施工法。
有刚性接口平口管；
（柔性接口）钢承口（F 型接口）管。
（柔性接口）钢承口顶管具有不渗漏，施工简单，顶进方向准确，可靠性强等优点，是顶进施工法的首选管材
（柔性接口）钢承口顶管
（刚性接口）平口顶管
堆放层数
4
3
2
1
平口式钢筋混凝土排水管（刚性接口管）
I 级管适合开槽施工混凝土带形基础，适用于各种潮
湿土壤以及地基软硬不均匀的排水管道。
当覆土厚度在—时采用90度混凝土基础；覆土厚度在—4m 时采用135度混凝土基础，覆土厚度在—6m 时采用180度混凝土基础。
Ⅱ级、Ⅲ级管可采用90度弧形素土基础或砂垫层基础。
（刚性接口）平口钢筋混凝土排水管执行GB/T11836—1999
135度混凝土基础180度混凝土基础。
各类钢筋混凝土管参数及技术要求
各类钢筋混凝土管参数及技术要求
一、钢筋混凝土涵管
适用于公路、交通、铁路排水。
二、承插口式钢筋混凝土排水管（柔性接口管）
柔性接口管采用滑动耐腐蚀橡胶圈密封。
接口可有1.5度转角，抗震及抗地基不均匀沉降能力强。
具有施工安装方便、快捷；抗渗漏、综合造价低、抗压强度高等优点。
是符合环保要求的雨污排水管道的首选管材。
开槽施工，基础可采用90度弧形素土基础或砂垫层基础，覆土厚度I级管为0.7—2m、Ⅱ级管为3.5m、Ⅲ级管为5.5m。
还土时采用中松侧实还土法，侧部达到95％密实度。
（柔性接口）承插口钢筋混凝土排水管执行GB/T11836—1999
三、平口式钢筋混凝土排水管（刚性接口管）
I 级管适合开槽施工混凝土带形基础，适用于各种潮湿土壤以及地基软硬不均匀的排水管道。
当覆土厚度在0.7—2.5m 时采用90度混凝土基础；覆土厚度在2.6—4m 时采用135度混凝土基础，覆土厚度在4.1—6m 时采用180度混凝土基础。
Ⅱ级、Ⅲ级管可采用90度弧形素土基础或砂垫层基础。
（刚性接口）平口钢筋混凝土排水管执行GB/T11836—1999。
90度混凝土基础
180度混凝土基础
四、钢筋混凝土顶管
适用于非开挖顶进施工法。
有刚性接口平口管；（柔性接口）钢承口（F型接口）管。
（柔性接口）钢承口顶管具有不渗漏，施工简单，顶进方向准确，可靠性强等优点，是顶进施工法的首选管材。
（柔性接口）钢承口顶管
（刚性接口）平口顶管。
各类钢筋砼管相关规格参数
承插口式钢筋混凝土排水管（柔性接口管）
柔性接口管采用滑动耐腐蚀橡胶圈密封。
接口可有1.5度转角，抗震及抗地基不均匀沉降能力强。
具有施工安装方便、快捷；抗渗漏、综合造价低、抗压强度高等优点。
是符合环保要求的雨污排水管道的首选管材。
开槽施工，基础可采用90度弧形素土基础或砂垫层基础，覆土厚度I 级管为0.7—2m 、Ⅱ级管为3.5m 、Ⅲ级管为5.5m 。
还土时采用中松侧实还土法，侧部达到95％密实度。
（柔性接口）承插口钢筋混凝土排水管 执行GB/T11836—1999
钢筋混凝土涵管
适用于公路、交通、铁路排水
钢筋混凝土顶管
适用于非开挖顶进施工法。
有刚性接口平口管；（柔性接口）钢承口（F 型接口）管。
（柔性接口）钢承口顶管具有不渗漏，施工简单，顶进方向准确，可靠性强等优点，是顶进施工法的首选管材
（柔性接口）钢承口顶管
（刚性接口）平口顶管
堆放层数
4
3
2
1
平口式钢筋混凝土排水管（刚性接口管）
I 级管适合开槽施工混凝土带形基础，适用于各种潮湿土壤以及地基软硬不均匀的排水管
道。
当覆土厚度在0.7—2.5m 时采用90度混凝土基础；覆土厚度在2.6—4m 时采用135度混凝土基础，覆土厚度在4.1—6m 时采用180度混凝土基础。
Ⅱ级、Ⅲ级管可采用90度弧形素土基础或砂垫层基础。
（刚性接口）平口钢筋混凝土排水管执行GB/T11836—1999
135度混凝土基础
180度混凝土基础。
国标三级钢筋混凝土管参数
国标三级钢筋混凝土管参数
1.材质：国标三级钢筋混凝土管的主要材质为水泥、骨料和钢筋。
水
泥选用普通硅酸盐水泥或高硅酸盐水泥，骨料选用石粉、碎石或砂等，钢
筋选用普通盘条钢。
2.规格：国标三级钢筋混凝土管的规格一般按管道的内径和壁厚来确定。
常见的规格有DN300、DN400、DN500等。
其中，DN表示管道的内径，单位为毫米。
3.壁厚：国标三级钢筋混凝土管的壁厚主要根据管道的使用要求来确定。
一般情况下，壁厚应符合国家相关标准的要求。
4. 钢筋配筋：国标三级钢筋混凝土管中的钢筋配筋主要根据管道的
直径和壁厚来确定。
钢筋的直径和间距应符合国家相关标准的要求。
常见
的钢筋直径有6mm、8mm、10mm等。
5.抗压强度：国标三级钢筋混凝土管的抗压强度应符合国家相关标准
的要求。
一般情况下，抗压强度的等级分为三级，分别为C40、C60和
C80。
6.接口形式：国标三级钢筋混凝土管的接口形式主要有搭接式和平积
式两种。
搭接式接口适用于管道的连接，平积式接口适用于管道的连接。
以上是国标三级钢筋混凝土管的主要参数介绍。
这些参数在实际工程中，对于选择合适的钢筋混凝土管起着重要的作用。
在选择管道型号和规
格时，需要根据具体工程要求和设计标准来确定。
同时，在使用和安装时，还需要按照国家相关标准的要求进行操作，确保工程的顺利进行和安全使用。
(完整word版)各类钢筋砼管相关规格参数.docx
承插口式钢筋混凝土排水管（柔性接口管）柔性接口管采用滑动耐腐蚀橡胶圈密封。
接口可有 1.5 度转角，抗震及抗地基不均匀沉降能力强。
具有施工安装方便、快捷；抗渗漏、综合造价低、抗压强度高等优点。
是符合环保要求的雨污排水管道的首选管材。
开槽施工，基础可采用90 度弧形素土基础或砂垫层基础，覆土厚度I 级管为 0.7 —2m、Ⅱ级管为 3.5m、Ⅲ级管为 5.5m。
还土时采用中松侧实还土法，侧部达到 95％密实度。
（柔性接口）承插口钢筋混凝土排水管执行 GB/T11836—1999规格 mm概重裂缝荷载 KN/m堆放层数内径×壁厚×长度kg I 级II 级III 级Φ300×40×25002831519296Φ400×45×2500416172739Φ500×50×25005722132495Φ600×60×2500824254060Φ800×80×250014653354774Φ1000×100×250022894069943Φ1200×120×200026744881119Φ1500×150×2000417960991512钢筋混凝土涵管适用于公路、交通、铁路排水规格 mm概重 kg裂缝荷载 KN/m堆放层数内径×壁厚×长度Φ500×50×20004324Φ750×75×2000972按设计要求生产Φ1000×100×200017283Φ1250×125×20002700Φ1500×6150×200038872钢筋混凝土顶管适用于非开挖顶进施工法。
有刚性接口平口管；（柔性接口）钢承口（ F 型接口）管。
钢筋混凝土管技术参数
钢筋混凝土管技术参数关键信息项：1、钢筋混凝土管的规格尺寸内径：＿___________________外径：＿___________________长度：＿___________________2、钢筋配置钢筋类型：＿___________________钢筋直径：＿___________________钢筋间距：＿___________________3、混凝土强度等级抗压强度：＿___________________抗拉强度：＿___________________4、接口形式接口类型：＿___________________密封材料：＿___________________5、适用范围工作压力：＿___________________覆土深度：＿___________________地质条件：＿___________________11 规格尺寸111 钢筋混凝土管应提供明确的内径、外径和长度规格。
内径和外径的尺寸偏差应符合相关国家标准和行业规范。
112 长度的测量应从管的一端到另一端，包括接口部分，长度偏差应控制在合理范围内。
12 钢筋配置121 钢筋的类型应根据设计要求和使用环境选择，常见的钢筋类型包括热轧带肋钢筋、热轧光圆钢筋等。
122 钢筋的直径应符合设计规定，并且在生产过程中进行严格的质量控制，确保直径偏差在允许范围内。
123 钢筋的间距应均匀分布，以保证钢筋混凝土管的结构强度和稳定性。
13 混凝土强度等级131 混凝土的抗压强度是衡量钢筋混凝土管承载能力的重要指标，应达到规定的强度等级要求。
132 抗拉强度也应符合相关标准，以保证在受拉情况下管体的性能。
14 接口形式141 接口类型应根据工程实际需求和施工条件确定，常见的接口形式有承插式接口、平口式接口等。
142 接口处的密封材料应具有良好的密封性能和耐久性，能够有效防止渗漏。
15 适用范围151 钢筋混凝土管的工作压力应根据其设计和制造标准确定，在使用过程中不得超过规定的压力值。
各类钢筋砼管相关规格参数
各类钢筋砼管相关规格参数钢筋砼管是由钢筋网和混凝土组成的管状结构，有着广泛的用途。
其规格参数包括材质、尺寸、承载能力等方面。
以下是对不同类别的钢筋砼管的规格参数的详细介绍。
1.钢筋砼排水管钢筋砼排水管是用于城市排水系统的重要构件。
其主要规格参数包括：-材质：一般采用高强度钢筋和高性能混凝土制成，以确保其承载能力和抗腐蚀性。
- 尺寸：钢筋砼排水管的尺寸通常根据排水需求而定，常见的直径有1000mm、1200mm、1500mm等，长度一般为3m或6m。
-承载能力：钢筋砼排水管的承载能力主要由其直径和材质决定，常见的承载能力级别有15kPa、20kPa、25kPa等。
-其他：钢筋砼排水管还可根据需要设置进水孔、出水孔、检修孔等配件，以便进行维护和清洁。
2.钢筋砼桩钢筋砼桩是用于土木工程中的基础施工的重要材料。
其规格参数包括：-材质：一般采用高强度钢筋和高性能混凝土制成，以确保其承载能力和抗震性能。
- 尺寸：钢筋砼桩的尺寸通常根据工程需求而定，常见的直径有400mm、500mm、600mm等，长度一般为10m或15m。
-承载能力：钢筋砼桩的承载能力主要由其直径和材质决定，常见的承载能力级别有50t、80t、100t等。
-其他：钢筋砼桩还可根据需要进行钻孔、加固等处理，以适应不同的地质环境和工程要求。
3.钢筋砼管道钢筋砼管道用于城市供水、供气、输油等方面，其规格参数包括：-材质：一般采用高强度钢筋和高性能混凝土制成，以确保其承载能力和耐腐蚀性。
- 尺寸：钢筋砼管道的尺寸通常根据供水、供气等需求而定，常见的直径有300mm、400mm、500mm等，长度一般为3m或6m。
- 承载能力：钢筋砼管道的承载能力主要由其直径和材质决定，常见的承载能力级别有10bar、16bar、25bar等。
-其他：钢筋砼管道还可根据需要进行密封、防腐等处理，以提高其使用寿命和可靠性。
总之，钢筋砼管的规格参数涉及材质、尺寸、承载能力等方面，具体规格根据工程需求而定。
