三菱M70网络设置说明
M70网络设置范例
一、范例内容：
1、NC IP 地址：192.168.0.99
2、PC IP 地址：192.168.0.4
3、PC 目录：C:\CNC (注：共享目录应建立在C盘中)
二、NC侧设置如下：
1、设置NC侧IP参数；
2、设置PC侧及用户参数
三、设置PC机IP及网络:
1、注意计算机本身的防火墙最好是关掉；
2、杀毒软件，包括WINDOWS自带的防火墙对其端口等一些都有默认设置关闭；
3、设置IP地址：
4、按照硬件进行连接后，用PING 来PING一下网路是否会通，如下图：假设机台的IP为192.168.0.154
PING 完，通了如下图：（这是连机的基础）
如果不通则是：
四、设置SERV-U
1、设置DOMAINS=“NC”
2、设置USER=NC；
注：其中C:\CNC的文件夹为共享（可读写）；
3、设置USER的文件夹属性：
4、设置安全性：
5、连接SERV_U：
五、IO连接测试：
Vconx 20080603。

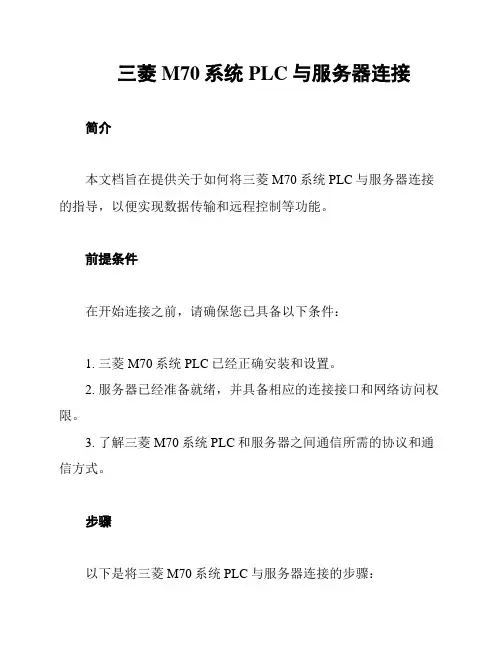

三菱M70系统PLC与服务器连接
三菱M70系统PLC与服务器连接简介本文档旨在提供关于如何将三菱M70系统PLC与服务器连接的指导，以便实现数据传输和远程控制等功能。
前提条件在开始连接之前，请确保您已具备以下条件：1. 三菱M70系统PLC已经正确安装和设置。
2. 服务器已经准备就绪，并具备相应的连接接口和网络访问权限。
3. 了解三菱M70系统PLC和服务器之间通信所需的协议和通信方式。
步骤以下是将三菱M70系统PLC与服务器连接的步骤：1. 检查网络连接：确保三菱M70系统PLC和服务器在同一个网络中，并且能够相互通信。
如果需要配置网络设置，请参考相关文档或联系网络管理员。
2. 配置PLC参数：打开三菱M70系统PLC的配置界面，查找并配置与服务器连接相关的参数，如IP地址、端口号等。
3. 配置服务器参数：打开服务器的配置界面，查找并配置与PLC连接相关的参数，如IP地址、端口号等。
确保服务器开启了对PLC的访问权限。
4. 测试连接：重新启动三菱M70系统PLC和服务器，确保配置的参数生效。
使用适当的测试工具或软件，尝试与PLC建立连接，并进行数据传输和控制操作。
故障排除如果无法成功连接三菱M70系统PLC与服务器，请检查以下可能的问题：- 网络连接：确保三菱M70系统PLC和服务器均正常连接到网络，并在同一子网内。
- 配置参数：检查PLC和服务器的配置参数是否正确，包括IP 地址、端口号等。
- 防火墙：检查防火墙设置，确保PLC和服务器之间的通信未受阻。
如果以上步骤仍无法解决问题，请参考三菱M70系统PLC和服务器的详细文档，或联系相关技术支持人员。
结论通过按照以上步骤配置和连接，您将能够实现三菱M70系统PLC与服务器之间的数据传输和远程控制。
确保在连接之前，仔细阅读相关文档，并遵循相关的安全和法律规定。
> 注意：本文档仅供参考，请根据实际需求和系统特点进行相应的配置和连接操作。

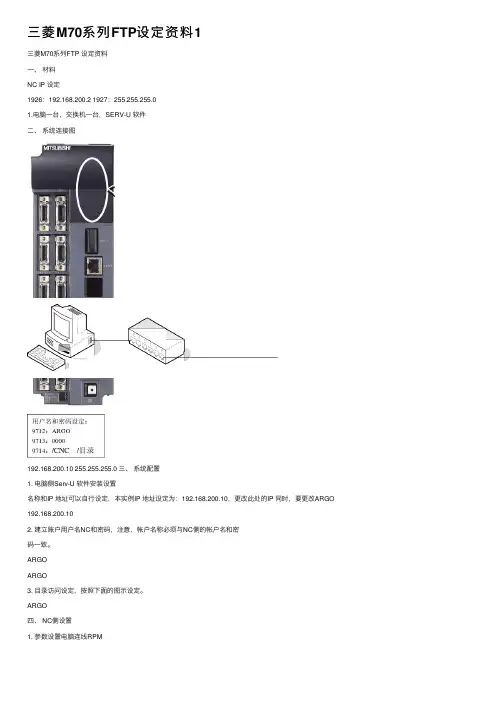

三菱M70系列FTP设定资料1
三菱M70系列FTP设定资料1三菱M70系列FTP 设定资料⼀、材料NC IP 设定1926：192.168.200.2 1927：255.255.255.01.电脑⼀台，交换机⼀台，SERV-U 软件⼆、系统连接图192.168.200.10 255.255.255.0 三、系统配置1. 电脑侧Serv-U 软件安装设置名称和IP 地址可以⾃⾏设定，本实例IP 地址设定为：192.168.200.10，更改此处的IP 同时，要更改ARGO 192.168.200.102. 建⽴账户⽤户名NC和密码，注意，帐户名称必须与NC侧的帐户名和密码⼀致。
ARGOARGO3. ⽬录访问设定，按照下⾯的图⽰设定。
ARGO四、 NC侧设置1. 参数设置电脑连线RPM1926号的设置同计算机侧的IP设定要在同⼀个⼦⽹内，此处设置为：192.168.200.2 1927：255.255.255.0；1928：0.0.0.0；1929：2000；1930：192.168.200.10；1931：21；注意：1934-1935和11005-11007的设定不要更改。
1934：192.168.100.11935：255.255.255.011005：192.168.100.211006：5555511007：302. 参数设置2在⼄太⽹设置画⾯⾥⾯需要设置以下参数：9711：192.168.200.109712：ARGO *⽤户名设定，此处的⽤户名必须跟FTP软件⾥⾯设置的相同9713：*密码设定，9714：/CNC *路径设置，同FTP软件⾥⾯的路径设置⼀样。
注意：9711的IP设定跟1930的相同，请不要设置为不同的IP。
五、备注。
M70功能技巧设定介绍_VerA
©COPYRIGHT 2007
三菱电机自动化（上海）有限公司
机床厂密码保持
功能：机床在厂内调试期间使用密码保持，不用每次系统重起后都 需要输入密码后再修改参数。 使用条件：M70系列和M700系列（E2版以后），M700VS系列（F0版以 后），M700VW系列（F2版以后） 操作： 1、将参数#11018设“1”。 2、关闭NC电源后生效。 注意事项： 1、最终客户建议不要使用此功能，防止修改参数时误操作。
自动电源关断
功能：通过从用户PLC向NC输入自动电源断开请求信号，关闭显示单 元后，通知操作员可以关闭控制单元电源的功能。 使用条件：M70系列（A0版以后），M700系列（B3版以后），M700VS 系列（F0版以后）。 操作： PLC的自动电源断开请求信号打开（启动），打开电源断开处理 信号后，NC将请求关闭显示单元。之后，达到超时时间，打开电 源断开通知Y装置信号所指定的装置。 注意事项： 1、M70系统#11007设定值是固定1s。 2、其他系统#11007设定范围0~300s。
©COPYRIGHT 2007 三菱电机自动化（上海）有限公司
网络自动连接
根据标准设定值，错误设定举例 修改#1934：NC的IP地址 192.168.100.1→ 192.168.100.8
出现连接错误报警 NC参数当前的设置
选择对应NC序列号的选项
©COPYRIGHT 2007 三菱电机自动化（上海）有限公司
©COPYRIGHT 2007
三菱电机自动化（上海）有限公司
轴名称显示顺序
功能：任意排列各个轴名称的顺序 使用条件：M70系列、M700系列(E1版以后) ，M700VS系列（F0版以 后），M700VW系列（F2版以后） 操作： 1、将参数#1494，在对应的XYZ轴上设置相应的数字。 2、重起NC电源后生效。 注意事项： 1、设置范围1~8。
三菱以太网连接软件使用说明
三菱以太网连接软件使用说明MITSUBISHI CNC Network8。
三菱数控网络的应用这个工具软件是适用于M700和M70系列，用户可以将控制器和PC端之间进行文件传输。
它不仅方便使用，而且是提高传输速度的FTP软件。
它使用简单，初级用户可以很容易理解，但M60S和之前的版本是无法使用的8.1安装软件安装前，三菱数控网络是需要安装客户API 。
如果没有这个软件，它是无法运转也不能正常运作※本章只介绍Windows 2000和XP作业系统8.1.1安装客户API，打开“ api_rt \ DISK1 ”文件夹。
按“Setup.exe”来启动客户API安装。
（1）要选择安装语言（*Select简体中文），按OK键。
（2）按下一步>下一步。
3）按下一步>下一步。
如果你想安装到不同的文件夹，单击Browe ......选择另一个文件夹（4）按下一步>下一步。
（5）安装完成后选择，然后按“ ☉不要设置数控身份证号码。
”下一页> 。
（6）选择“ ☉是的，我想现在重新启动我的电脑” ，并按下Finish键。
8.1.2安装三菱数控网络打开文件夹\MITSUBISHI CNC Network\“setup.exe” 。
（1）按下一步开始安装。
（2）选择“ ☉我接受许可协议中的条款”，然后按下一步> 。
（3）更改安装文件夹，按变化，否则直接按下一页>继续下一步。
（4）按Install开始安装MITSUBISHI CNC Network。
（5）等安装完成点FINISH。
（6）安装成功在桌面会显示三菱CNC网络图标。
如果软件安装不成功，它会显示一个文件夹。
成功不成功8.2三菱CNC网络设置8.2.1 PC端设置（1）从PC端的IP地址设置○ 1在桌面选择“网络邻居”属性。
○ 2 以太网窗口，选择本地网络右键属性。
○ 3 选择，“Internet协议（TCP / IP协议）”，然后选择属性。
M70 M700基本操作
MITSUBISHI CNC M70/M700基本操作_VerA2
三菱电机自动化（上海）有限公司 CNC营业技术G
监视画面
M70/M700基本操作说明
在手动操作模式时的画面显示
MITSUBISHI CNC M70/M700基本操作_VerA2
三菱电机自动化（上海）有限公司 CNC营业技术G
6
监视画面
除菜单列表外，有其他弹出窗口时，菜单列表窗口显 示在正在显示弹出窗口之上。此时，菜单不变化。
在菜单列表已经显示在画面上时，如果再次按下 或是按 键时，菜单列表的窗口将被关闭。而且，将恢 复到按下 键之前的原始显示状态。
MITSUBISHI CNC M70/M700基本操作_VerA2
三菱电机自动化（上海）有限公司 CNC营业技术G
M70/M700基本操作说明
监视画面
程序再起动机能
如果加工中有因为刀具断裂等因素而暂停中断的情 况，可以利用程序再启动机能呼叫想要重新加工的程序， 就可在断刀等中断单节处重新再开始执行加工。
程序再启动有两种类型：形式1和形式2。
再启动的方式
详细内容说明
再启动形式1
当加工中因刀具断裂等因素而加工中断的时候，加工可以 从指定的单节号或是顺序号处重新再开始加工。
⑷资料输入区域
详细内容说明
显示所选择的程序所在装置名称和所指定的路径 位置
显示被选择的装置⑴内的存储容量
显示被选择的装置⑴内的程序文件内容和路径明
细一览表，使用换页键↑和↓ 来卷动切换画面显
示内容。
显示所输入的资料内容
MITSUBISHI CNC M70/M700基本操作_VerA2
三菱电机自动化（上海）有限公司 CNC营业技术G
三菱M70操作说明书
一、机床密码输入步骤1、接通机床电源，按键盘功能键【MAINTE】,进入如下画面。
2、如上图所示，按【维护】菜单键，进入下图的维护画面。
3、按【密码输入】软件，则提示要输入密码，此时在光标处输入“MPARA”并按键盘上【INPUT】键后，即完成了密码输入。
二、参数的搜索与修改1、按键盘功能键【MAINTE】,进入如下画面。
2、如上图所示，按【参数】软件，进入下图所示的参数设置画面3、接上图，选择【参数编号】软键，搜索要修改的参数，并按键盘上的【INPUT】键。
参照下图（以参数8001号为例）三、加工程序的缓存区修改步骤功能简介：自动运转（内存、存储卡）运行时，可以停止程序段，对下一指令进行修正和变更。
另外在不发生错误时，可以不进行NC复位，直接对发生错误的程序段进行修改，然后继续运转。
1、按操作面板上的单节执行键，使程序处于单节执行状态。
按键盘上的【MONITOR】键，并通过菜单扩展键找到如下图所示的画面2、如上图所示，按【PRG修改】软件，进入缓存区修正界面，如下图：3、将光标移动到要修改的程序段，执行相应的修正，修改完成后按【INPUT】键即可。
4、确认程序修改无误后，则可以继续执行以下程序。
四、程序搜索操作步骤功能简介：利用程序搜索功能可以调用内存、串行设备和存储卡中的加工程序。
1、在运转画面中按【搜索】软件键，进入如下搜索画面2、如上所示，选择要执行搜索的装置（存储器、串口或存储卡）。
下面以存储器搜索为例，按存储器软件，出现存储器内的程序，将光标移动要执行的文件名上，按【INPUT】键，即完成对该程序的搜索。
五、程序再搜索操作功能简介：程序再搜索功能是因刀具破损等原因暂时中断加工程序时，搜索到希望继续执行的加工程序段，从该程序段开始继续加工的功能。
1、在运转画面（按【MONITOR】后出现的画面），通过菜单翻页键找到如下所示画面。
2、如上图所示按【在搜索软件】，执行在搜索功能，如下图3、通过文件设定找到需要执行在搜索功能的程序，按键盘上的【INPUT】键后，即找到了上次结束前的程序段。
三菱电机通信网络应用指南-CCLINK-----好讲解学习
三菱电机通信网络应用指南-CCLINK-----好讲解学习第4章设备层网络－CC-LINK4.1 CC-LINK的基础知识信息数据的现场网络系统，可以提供高效、一体化的工厂和过程自动化控制。
做为开放式现场总线，CC-Link是唯一起源于亚洲地区的现场总线，具有性能卓越、应用广泛、使用简单、节省成本等突出特点。
通过ISO认证成为国际标准，并且获得批准成为中国国家推荐标准GB/T19760-2008，同时也已经取得SEMI标准。
CC-Link是Control & Communication Link的简称，是一种可以同时高速处理控制和信通信速率下传输距离达到100m，并能够连接64个站。
到2008年3月为止他已经拥有超过1000家会员，其中海外会员已经多达57%，这一事实表明全球客户均已经开始认可CC-Link现场网络——这一源于日本，并逐步走向世界的网络标准。
随着越来越多的供应商加入CC-Link协会，目前累计发售的CC-Link兼容产品已经超过了900种。
鉴于这些产品的的卓越性能逐渐被越来越多的用户所认可4．1．1CC-Link特性1.减少配线，提高效率和其它总线一样，总线的使用减少了配线和安装设备的时间费用，减少配线时间，更有利于维护，大大提高生产效率。
2.广泛的多厂商设备使用环境可以从广泛的CC-Link产品群中选择适合您自动化控制的最佳设备。
●CC-Link会员生产厂商：已经超过506家●CC-Link兼容产品：已经超过490多种在电磁阀，传感器，转换器，温度控制器，传输设备，条形码阅读器，ID系统，网关，机器人，伺服驱动器，PLC等多种产品类型都有对应总线的产品。
3.高速的输入输出响应CC-Link实现了最高为10Mbps的高速通讯速度，输入输出响应可靠，并且响应时间快，可靠和具有确定性。
4.距离延长自由自在CC-Link的最大总延长距离可达1.2km(156kbps).另外，通过使用中继器（T型分支）或光纤中继器，可进一步延长传输距离，适用于网络扩张时需远距离设置的设备。
三菱M70数控系统以太网应用
通 、 电力 、矿 山、重 型 机械 、造 船 、航 空 航 天及 国
（ ２） Ｉ Ｐ地 址 设 定 ：
防 等 国家重 点 行 业领 域 ，是 高 精 度 齿轮 加 工 的理 想 设 备 。该 设 备 大 大 提 高 了 齿 轮 加 工 能 力和 加 工 效
ｌ０ ９ ０
（ ）Ｍ７ 系 统 ２ ０ 与 计 算 机 连 接 方 式
图 １
接口
Ｏｌ ｕ Ｉ Ｌ ｎ ｍｂ ｒ ｅ
ｌ３ Ｈｏｔｄ ｒｓ 指定主饥的 Ｉ ９０ ｓａｄｅｓ Ｐ地址 １２１８２ ０２ ９ ．６ ． ． ０ １ ３ ９ｌ Ｈ ｓｎ ｍｂｒ 指定主机的端 口编号 ｏ ｔ ｕ ｅ ２ ｌ
打开 “ 网上 邻居 ” 属性 ， 设 置 计 算 机 的 “ 地 连 本
图
，
２
率 ，从精 度、性 能等方面可达到国际同类产品先进
水 平 ，为用 户 带 来 了很 大 的 经济 效 益 。设 备 智能 切 削软 件 系统 的 程序 及 运 行稳 定 ，人机 界 面 宜 人 、美 观 ，内容 结 构清 晰 ，充 分 满足 了用 户的 加 工需 要 。 ＭＷ （ 稿 日期 ：２ １０ １ ） 收 ０ ２ １４
功。
６ ４
…
参磊
冷工 加
设置值
１
１ ８２ ０ １ ６ ．０ ．
１２ ９
．
ｌ２ ９７
ｍａ ｋ ｓ
设 定 子 网掩 码
２ ５２ ５２ ５（ ５ ．５ ．５ ． ）
ｌ２ Ｇｌｂ ｌ ｔｗ ｙ ９８ ｏ ａ ｅ ａ Ｇａ
ｌ２ Ｐ ９９
指定网炎
M70网络传输设置及NC Explorer使用说明
