摩托罗拉数字集群对讲系统功能说明

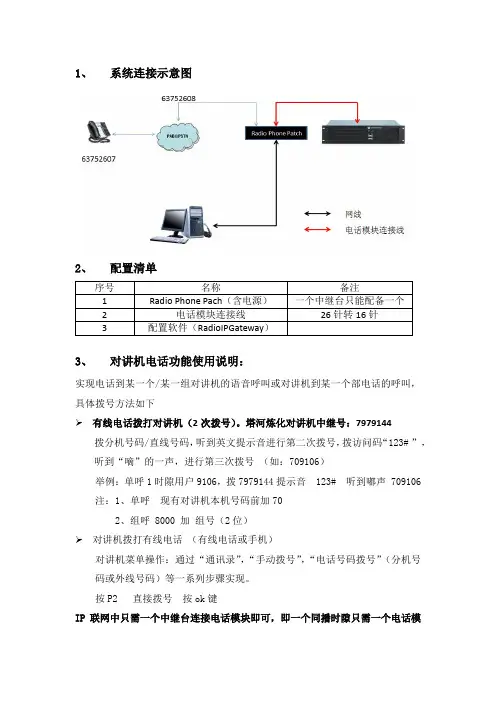

MOTOTRBO数字对讲机打电话功能及配置
1、系统连接示意图
2、配置清单
3、对讲机电话功能使用说明：
实现电话到某一个/某一组对讲机的语音呼叫或对讲机到某一个部电话的呼叫，具体拨号方法如下
有线电话拨打对讲机（2次拨号）。
塔河炼化对讲机中继号：7979144 拨分机号码/直线号码，听到英文提示音进行第二次拨号，拨访问码“123# ”，听到“嘀”的一声，进行第三次拨号（如：709106）
举例：单呼1时隙用户9106，拨7979144提示音 123# 听到嘟声 709106 注：1、单呼现有对讲机本机号码前加70
2、组呼 8000 加组号（2位）
对讲机拨打有线电话（有线电话或手机）
对讲机菜单操作：通过“通讯录”，“手动拨号”，“电话号码拨号”（分机号码或外线号码）等一系列步骤实现。
按P2 直接拨号按ok键
IP联网中只需一个中继台连接电话模块即可，即一个同播时隙只需一个电话模
块，对于本地信道可以再增加电话模块。
MOTO对讲机使用说明

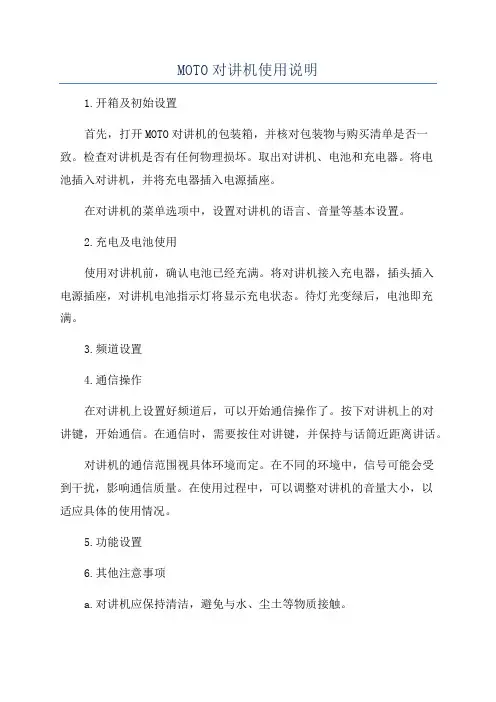

MOTO对讲机使用说明
1.开箱及初始设置
首先，打开MOTO对讲机的包装箱，并核对包装物与购买清单是否一致。
检查对讲机是否有任何物理损坏。
取出对讲机、电池和充电器。
将电
池插入对讲机，并将充电器插入电源插座。
在对讲机的菜单选项中，设置对讲机的语言、音量等基本设置。
2.充电及电池使用
使用对讲机前，确认电池已经充满。
将对讲机接入充电器，插头插入
电源插座，对讲机电池指示灯将显示充电状态。
待灯光变绿后，电池即充满。
3.频道设置
4.通信操作
在对讲机上设置好频道后，可以开始通信操作了。
按下对讲机上的对
讲键，开始通信。
在通信时，需要按住对讲键，并保持与话筒近距离讲话。
对讲机的通信范围视具体环境而定。
在不同的环境中，信号可能会受
到干扰，影响通信质量。
在使用过程中，可以调整对讲机的音量大小，以
适应具体的使用情况。
5.功能设置
6.其他注意事项
a.对讲机应保持清洁，避免与水、尘土等物质接触。
b.对讲机不应与高温、潮湿、腐蚀性物质等接触。
c.对讲机不应与其他无线设备共用电池。
总结：
MOTO对讲机是一种方便快捷的通信工具，在各种场合都有广泛的应用。
通过本文简要介绍了MOTO对讲机的开箱及初始设置、充电及电池使用、频道设置、通信操作、功能设置以及其他注意事项。
希望这些使用说明能够帮助用户正确使用MOTO对讲机，提高工作效率。
摩托罗拉cp1200对讲机按键说明
摩托罗拉cp1200对讲机按键说明摩托罗拉CP1200对讲机按键说明按键布局•1键：开/关机键•2键：频道加号键•3键：频道减号键•4键：菜单键•5键：PTT（Push to Talk）键•上键：音量增加键•下键：音量减少键开关机•按下1键，长按2秒以上，对讲机开机。
•再次按下1键，长按2秒以上，对讲机关机。
频道设置•按下2键，可将频道切换至当前频道的下一个频道。
•按下3键，可将频道切换至当前频道的上一个频道。
菜单操作•按下4键，进入菜单设置界面。
•使用上下键浏览菜单选项。
•使用PTT键选中当前选项并进入子菜单。
•使用上下键操作子菜单选项，使用PTT键确认选项。
发送与接收•握住对讲机，按下PTT键并保持按下，开始说话。
•释放PTT键，停止发送。
•当有其他对讲机发送信息时，会收到声音提示并自动播放收到的信息。
音量调节•使用上键/下键，可以增加/减少对讲机的音量。
以上就是摩托罗拉CP1200对讲机的按键说明，通过简单的按键操作，您可以完成对对讲机的开关、频道设置、菜单操作、发送与接收信息以及调节音量的功能。
希望本篇文章对您有所帮助！摩托罗拉CP1200对讲机按键说明（续）按键布局•6键：呼叫键•7键：跳频键•8键：解锁键•9键：扩音键•*键：静音键•0键：触发键•＃键：扫描键呼叫操作•按下6键，对正在同一频道的其他对讲机发出呼叫信号。
•当有其他对讲机收到呼叫信号时，会收到声音提示并亮起呼叫指示灯。
跳频操作•按下7键，对讲机可以切换到另一个频率以获取更好的通信效果。
解锁操作•按下8键，可以解锁频道设置和菜单设置功能。
•解锁后，可使用2键、3键和4键进行频道和菜单的设置。
扩音操作•按下9键，对讲机的扬声器将放大音量以便于在嘈杂环境中听到对话。
静音操作•按下*键，对讲机将静音，不会发出和接收声音。
触发键操作•按下0键，将触发警报功能，发出警报声。
扫描操作•按下＃键，对讲机将自动搜索当前频道的活动对讲机。
以上就是摩托罗拉CP1200对讲机的按键说明的续篇，通过这些按键的操作，您可以实现呼叫、跳频、解锁、扩音、静音、触发警报和扫描等功能。
MOTO对讲机使用说明.
摩托罗拉对讲机T-5720中文说明书本说明书由恒生电子提供一、简介1.输出功率：加强到0.8-1.0W 最大通话范围可至5公里（视具体地形状况）。
2.频率范围：462-467MHz.美国民用频率。
3.频道：22个信道。
4.静音码：38个5.背景照明：便于夜间或暗处操作，非常方便。
6.低电量警示和电量指示7.通话结束确认音：这是摩托罗拉手持对讲机特有的功能。
8.按键锁定功能：各项功能调整完毕后，可以加以锁定，以免误触。
9.呼叫铃声：有10种呼叫铃声音供你选择，体现了个性化的设计风格。
10.VOX免持通话（需要VOX耳机支持）二、安全与概述有关安全与有效操作的重要警告，在使用您的无线电对讲机之间，先阅读这些警告关于危险环境中的使用，请参阅相关操作注意事项。
（一）RF射频操作特性您的无线电对讲机包含一个发射装置和一个接收装置，当开机时，它能接收和发送无线电射频信号，它的频率操作范围在462MHZ至467MHZ之间。
（二）无线电辐射的安全性摩托罗拉双向无线对讲机所产生的任何杂散或机壳的射频非电力辐射，对人体没有危害。
为确保最佳的通话效果，并确保暴露的射频能力在规定的安全范围内，无线对讲机的操作应遵循下列步骤：（三）天线使用注意在使用时，不要用手去拿天线，握住天线会影响无线对讲机的有效通话距离。
（四）对讲机操作使用可携式无线对讲机通话时，该无线对讲机维持垂直，麦克风距离嘴部5.0至7.5厘米。
（五）设备为了避免电磁干扰/兼容性的冲突，在某些场所贴有通知要求您关闭对讲机时，请遵守。
在医院或医疗场所使用的仪器对外来无线电的射频信号非常敏感，请关闭对讲机。
禁止在机场和飞行器上使用。
（六）医学设备心脏起博器建议对讲机与心脏起博器之间的最小距离为15厘米。
带有心脏起搏器的人应遵循以下规定：●当无线对讲机开机时应时刻保持无线对讲机与心脏起博器之间距离在15厘米以上。
●不要将无线对讲机放置在前胸的口袋里。
●为减少潜在干扰，请使用耳机。
数字对讲机使用手册

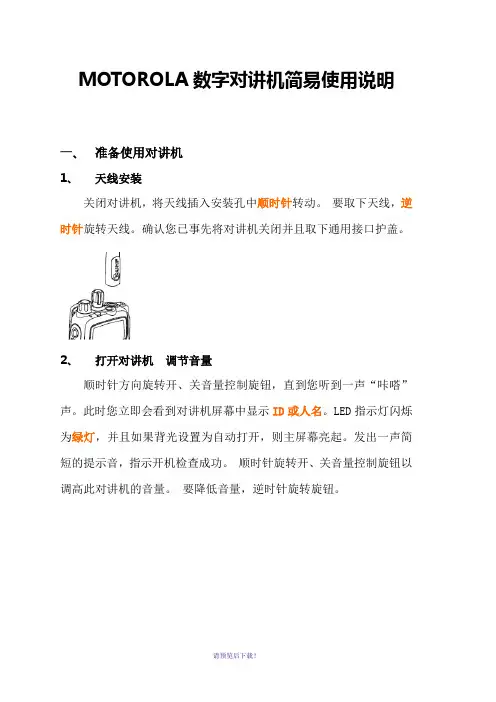

MOTOROLA数字对讲机简易使用说明一、准备使用对讲机1、天线安装关闭对讲机，将天线插入安装孔中顺时针转动。
要取下天线，逆时针旋转天线。
确认您已事先将对讲机关闭并且取下通用接口护盖。
2、打开对讲机调节音量顺时针方向旋转开、关音量控制旋钮，直到您听到一声“咔嗒”声。
此时您立即会看到对讲机屏幕中显示ID或人名。
LED指示灯闪烁为绿灯，并且如果背光设置为自动打开，则主屏幕亮起。
发出一声简短的提示音，指示开机检查成功。
顺时针旋转开、关音量控制旋钮以调高此对讲机的音量。
要降低音量，逆时针旋转旋钮。
二、数字对讲机特殊功能1、对讲机检测如果激活该功能可让您确定系统内是否有其他对讲机处于活动状态，且不打扰该对讲机用户。
无语音或可视通知出现在目标对讲机上。
该功能仅对用户名或ID使用。
a、按menu进入菜单b、到通讯录，然后按ok选择c、至需要检测的用户名或ID，然后按ok选择。
如果需要检测的用户在通讯录中没有用户名或ID号，则按至手动拨号，然后按ok选择，使用删除原有的ID号，使用键盘输入你所检测的对讲机的ID号。
然后按ok。
d、至对讲机检测，然后按ok选择。
e、屏幕显示对讲机检测：用户别名或ID，指示正在进行对讲机检测。
LED指示灯亮为绿灯。
f、等待确认。
g、如果目标对讲机在系统内处于活动状态，检测的对讲机发出一声提示音，屏幕简短显示目标对讲机已应答。
或如果目标对讲机在系统内未处于活动状态，检测对讲机发出一声提示音，屏幕简短显示目标对讲机无应答。
2、远程监听a、按menu进入菜单b、到通讯录，然后按ok选择c、至需要监听的用户名或ID，然后按ok选择。
如果需要监听的用户在通讯录中没有用户名或ID号，则按至手动拨号，然后按ok选择，使用删除原有的ID号，使用键盘输入你所监听的对讲机的ID号。
然后按ok。
d、至对远程监听，然后按ok选择。
e、对讲机发出一声提示音，LED指示灯闪烁为绿灯。
f、等待确认。
g、屏幕上显示远程监听成功。
MOTO对讲机使用说明要点
摩托罗拉对讲机T-5720中文说明书本说明书由恒生电子提供一、简介1.输出功率：加强到0.8-1.0W 最大通话范围可至5公里（视具体地形状况）。
2.频率范围：462-467MHz.美国民用频率。
3.频道：22个信道。
4.静音码：38个5.背景照明：便于夜间或暗处操作，非常方便。
6.低电量警示和电量指示7.通话结束确认音：这是摩托罗拉手持对讲机特有的功能。
8.按键锁定功能：各项功能调整完毕后，可以加以锁定，以免误触。
9.呼叫铃声：有10种呼叫铃声音供你选择，体现了个性化的设计风格。
10.VOX免持通话（需要VOX耳机支持）二、安全与概述有关安全与有效操作的重要警告，在使用您的无线电对讲机之间，先阅读这些警告关于危险环境中的使用，请参阅相关操作注意事项。
（一）RF射频操作特性您的无线电对讲机包含一个发射装置和一个接收装置，当开机时，它能接收和发送无线电射频信号，它的频率操作范围在462MHZ至467MHZ之间。
（二）无线电辐射的安全性摩托罗拉双向无线对讲机所产生的任何杂散或机壳的射频非电力辐射，对人体没有危害。
为确保最佳的通话效果，并确保暴露的射频能力在规定的安全范围内，无线对讲机的操作应遵循下列步骤：（三）天线使用注意在使用时，不要用手去拿天线，握住天线会影响无线对讲机的有效通话距离。
（四）对讲机操作使用可携式无线对讲机通话时，该无线对讲机维持垂直，麦克风距离嘴部5.0至7.5厘米。
（五）设备为了避免电磁干扰/兼容性的冲突，在某些场所贴有通知要求您关闭对讲机时，请遵守。
在医院或医疗场所使用的仪器对外来无线电的射频信号非常敏感，请关闭对讲机。
禁止在机场和飞行器上使用。
（六）医学设备心脏起博器建议对讲机与心脏起博器之间的最小距离为15厘米。
带有心脏起搏器的人应遵循以下规定：●当无线对讲机开机时应时刻保持无线对讲机与心脏起博器之间距离在15厘米以上。
●不要将无线对讲机放置在前胸的口袋里。
●为减少潜在干扰，请使用耳机。
摩托罗拉MOTOTRBO R7系列对讲机说明书
MOTOTRBO R7对讲机系列 - R7和 R7a777清晰响亮真切清晰的音频MOTOTRBO R 7 系列让您的团队在最重要的时候能第一时间听到和被听到。
自适应双麦克风降噪功能可为您的团队带来颠覆性的噪音消除效果，让您可以在重型机械轰鸣的噪音中、震耳欲聋的体育场或任何地方都能清晰地进行语音传输。
自动声学反馈抑制功能可智能地消除附近其他无线电的反馈，从而在拥挤的区域提供无缝的语音体验。
智能音频可监控背景噪音并调节扬声器音量，因此用户无需调整，就能确保通话始终保持适当的音量。
MOTOTRBO R 7 系列让您的团队能够在第一时间更加清晰地听到和被听到。
被听到至关重要MOTOTRBO R 7 系列提供了高亢的响度，的团队在任何情况下都能听到。
扬声器可发出 102 方的洪亮响度，的声音响亮10 倍以上。
超大声模式，使对讲机和远程扬声器麦克风的总响度达到 107 方 - 响 10 倍。
可定制的音频体验MOTOTRBO R 7 可与专门设计的配件搭配使用，让您的设备组更易于使用、大，尤其是在嘈杂的环境中。
配件端口使您的配件与对讲机的连接点更加坚固耐用，并延长了续航时间，更耐灰尘和腐蚀。
远程扬声器麦克风和其他音频配件可以让您快速访问和使用对讲机。
R 7 的超大声模式在许多专用配件上受到支持。
还有我们的 IMPRES™ 与您的摩托罗拉系统的配件无缝配合，一次通话都能听得清清楚楚。
适用系列经测试符合军用标准，具有固有所以您可以在危险的环境中使用等级意味着它既可以防尘，也可以在2米深的水中浸泡2小时；同时 R7符合 IEC 60529的 IP66等级，能承受高压水流的直接冲击。
甚至屏幕也经过加固，具有抗冲击性，可以承受多次掉落在混凝土上。
R7的外壳材料专为医疗行业设计，耐消毒剂和去污物质。
1并在需要时随时待命，由新型锂电池可提供较长的通无需耗费数小时的停机时间内置的保护装置可确保您的设Wi-Fi 无线编程而无需将其移出现场。
MOTO对讲机使用说明要点
MOTO对讲机使用说明要点1.开机与关机首先确保对讲机有足够的电池电量，按下电源键即可开机。
长按电源键可以进行关机。
开关机时要注意周围环境是否影响对讲机的信号接收。
2.频率选择对讲机有多个频率可供选择，通常通过旋转频率选择按钮来调整。
选择一个频率，确保在使用过程中不会和其他对讲机造成干扰。
如果频率设置不正确，可能会导致无法正常进行语音通信。
3.调整音量对讲机有音量调节功能，一般通过旋转音量按钮来实现。
调节音量时，可以根据实际需要来调整。
在嘈杂的环境中，可以增大音量以确保清晰听到对方的发言。
在安静的环境中，则可以适当减小音量。
4.按键操作对讲机上有多个按键，用于实现不同的功能。
通常有一个PTT（Push To Talk）按键用于发出语音和发送信号，按住PTT键时可以进行说话。
还有其他功能键，如菜单键、选择键等，可以通过按下不同的按键来实现相应的功能。
5.语音通信使用对讲机进行语音通信时，双方需要在同一频率下进行设置。
按住PTT键，说话时要确保离麦克风适当距离，并且说话清晰、响亮。
通话结束后，松开PTT键，等待对方的回应。
6.信号接收与发送对讲机有接收和发送两种状态。
在接收状态下，可以听到其他对讲机的发言；在发送状态下，可以发出自己的发言。
当接收和发送同时进行时，可能会发生信号冲突。
在使用对讲机进行通信时，要保持注意听对方的发言，并按规定时间间隔使用PTT键。
7.充电与电池维护对讲机的电池需要定期充电以保持充足的电量。
通常可以通过连接充电器或使用充电座进行充电。
充电前，确保电池正常安装在对讲机上，并连接正确的充电设备。
另外，要注意电池的维护，尽量避免将电池长时间暴露在高温或低温环境中。
8.紧急求救功能有些对讲机具备紧急求救功能，可以在遇到紧急情况时发出求救信号。
这需要事先设置好相应的频率和功能。
在使用紧急求救功能时，要确保周围环境的安全，并及时向有关人员报告紧急情况。
总结：MOTO对讲机作为一种便携式的通信工具，具有方便快捷、语音清晰、信号稳定等优点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摩托罗拉数字集群对讲系统功能说明
方案概述
随着国内经济形式的蓬勃发展，快速处置各种突发紧急事件是各级政府职能部门的重要工作，以促进社会的平安和谐发展。
摩托罗拉的单站车载TETRA数字集群通信系统被越来越多的选择做为快速处置突发事件的现场无线调度手段。
TETRA是被国际普遍采用的一种新的数字集群移动通信体制，也是已被我国确定采用的数字集群通信标准之一。
它有着其它无线系统无可比拟的优势：
（1）TETRA采用时分多址（TDMA）技术，每个载频分为2个逻辑信道，载频间隔6.25kHz。
而且数据通信与话音通信采用相同的频段。
（2）数据传输功能强、数传信道设置灵活－结合摩托罗拉多年在专业无线数传领域的经验，为保证在真正紧急的情况下，能将用户急需的数据信息即使传递到位，而不会出现争抢不到信道的情况，系统专门为数传服务开辟多个专用的数传信道，此信道不会被话音通信所占用和干扰，又能够实现多个用户在同一个数传信道上的动态共享。
同时，为了能够适应话音与数据业主的动态变化，还可根据话音和数据业主在不通时段的需求，动态地分配系统其它信道资源为话音和数据通信的信道，因此实现了“保证及时通信”和“资源动态共享”的双重效果，而其它厂家采用话音和分组数据同抢信道，而且数据信道只能单一用户使用，既不能保证紧急数据通信，又不能提高信道资源的利用率。
值得一提的是，还可以通过调节相关参数，使分组数传用户不必频繁往返于MCCH（主控制信道）和PDCH（分组数传信道）之间，从而可优化数传的时长，使得数据传输时间尽可能短。
摩托罗拉的TETRA系统在数传方面还具备很其它多灵活性，比如可以通过参数设置，保证调度话音优先于数传，使得正在进行分组数传的用户暂时中断数传，接收话音呼叫，当话音呼叫完成后，分组数据将从断点处接着续传。
同时，如果用户不需要话音优先，也可以设置为话音不打断数传的模式。
（3）另外，TETRA是专门解决调度通信的技术体制，其接续快捷，通常呼叫建立时间小于500毫秒，摩托罗拉的设备能作到小于350毫秒。
（4）支持直通模式（对讲），可在信号弱场区提供有效通信保障。
（5）话音质量高－系统全网都使用数字话音编码，空中接口采用ACELP数字编码，保障端到端话音质量最高。
（6）IP交换平台－摩托罗拉的TETRA系统设备采用最先进的IP交换技术，使得产品生命期更长，同时将来便于集成更多成熟的IP应用，使用户获得很好的投入产出效益。
（7）二次开发容易－摩托罗拉的TETRA系统具备丰富的二次开发接口，能根据用户的具体需要定制应用，满足用户广泛应用要求。
（8）可靠性高－摩托罗拉的TETRA系统在整体结构设计和设备内部均考虑了充分的冗余度，以确保7×24小时不间断工作。
（9）坚固型移动台－摩托罗拉能提供具有坚固特性的专业TETRA手机和车台。
其中XIRP8260手持台可满足超强的防震防撞特性MIL810C/D/E（美国军标）外还可防尘防水特性（IP57）。
上文概述了TETRA系统的优势以及摩托罗拉TETRA系统的特点。
优势概述
不同于常规基站的常规信道工作模式，MOTO集群系统可以支持很多集群功能，为应急突发事件提供无线指挥调度通信保障，集中体现在以下三个方面特点：
(i)系统可靠性高，运维有保障
(ii)灾难处理
(iii)降低运维成本
系统可靠性高，运维有保障
单站集群是摩托罗拉TETRA系统的独特优势，摩托罗拉提供真正的单站集群功能而不是简单的回退模式（fall back）。
因为某些TETRA系统采用的简单回退模式丧失了集群的优势，用户组被事先指定到固定时隙，不能充分利用空闲的信道资源，不同的用户组在同一个时隙通信，彼此也不具备通话的私密性，特别是无法实现主控制信道和话音信道的自动备份和切换，可靠性下降，一旦发生收发信机故障，部分用户丧失通信功能。
详见下面的说明。
在任何操作模式下都支持紧急呼叫的优先级对于应急通信是至关重要的，紧急呼叫的优先级使得紧急呼叫及时呼通，能更好地处理灾难、减少风险、人员和财产损失。
降低运维成本
由于单站集群功能可以实现每个无线用户机可以完全按照其日后正常工作方式下的工作状况进行编组，并且所编程通话组的数量和通话组成员均不受影响，即使待日后系统（包括交换控制设备）扩建后，所有已经投入使用的无线用户机不需收回重新编程，即可在系统内正常使用。
单站集群提供了比常规信道模式更好的灾难处理能力，帮助降低风险、人员和财产的损失，最终降低了灾难后的恢复费用。
功能概述
（1）系统容量集群系统可最大支持1500个用户、250个通话组、1个调度台（可选）。
（2）组呼
单站集群支持组呼服务，从而使一个用户与当前已加入组并在该站点注册的其他用户进行组呼通信
（3）单呼
集群系统支持单呼服务，从而使一个用户可与另一用户进行一对一单呼通信，无论对方在哪一个逻辑通话组内
（4）紧急呼叫
专用紧急呼叫按键，基站优先支持紧急呼叫，在信道忙时将强拆一个信道供紧急呼叫使用，紧急呼叫具有“热麦克”功能。
（5）短信功能
任意带键盘和屏幕的移动台可收发短信息，此功能与公网手机收发短信类似。
（6）优先级（高级权限）
集群支持多种优先级。
当基站没有空闲信道并且呼叫排队时，才体现优先级别，此时如有紧急呼叫将强行拆除正在进行的正常组呼，并占用此信道发起紧急呼叫。
（6）身份识别
一旦移动）在呼叫过程中发射，该呼叫方的ID将显示在接收此呼叫的其它移动台显示屏上，也能显示讲话方的别名。
（7）调度台（选配）
系统可连接一个调度台，调度台可实现如下主要功能：
组呼
单呼
通播
通话组合并
多个通话组监听
强拆强插
收发短信
环境监听
遥毙移动台
模拟系统互联互通 操作记录显示
监控录音。
