烟道工程施工方案修改
砖砌60m烟囱及烟道施工方案(修改后)概要
李家坝煤矿锅炉房及附属工程60米砖烟囱及烟道施工方案编制：审核：审批：目录一、编制依据 (1)二、工程概况 (1)三、施工部署 (2)四、施工工序和方法 (3)五、砖烟囱质量技术措施 (6)六、施工的质量要求及工艺标准 (7)七、悬臂式桅杆计算 (10)八、安全及文明施工计划及措施 (11)九、附表一：施工重大危险源辨识 (14)附表二：施工进度计划表 (15)十、附图：现场平面布置图 (16)烟囱烟道施工方案一、编制依据：1、设计图纸2、国家法规、现行规范、规程《砌体工程施工质量验收规范》 GB50203—2010《砼结构工程施工质量验收规范》 GB50204—2010《烟囱施工及验收规范〉 GB5007—2008《烧结普通砖》 GB5101—2003《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-2011《施工现场临时用电安全技术规范》 JGJ46—20053、现行国家标准、图集《砖烟囱》 04G211二、工程概况:单位工程名称为：李家坝煤矿锅炉房及附属工程。
烟囱、烟道为工程的一个子单位工程.本工程布置于锅炉房南侧，结构形式为砖砌结构,设计高度60米，其设计标高±0。
000m，相当于绝对标高1440。
70m.烟囱选用标准图集《砖烟囱》04G211中编号60/2.0—0.55—400，即烟囱高度60m，顶部口内径为2.0m，依据设计图纸烟囱顶部圈梁向内加宽，使出口内径减至1.6米，基本风压为0.55KN/㎡.基础为圆板型基础，C30素混凝土，基础埋深为2.6米，基础下为1。
6米高C30钢筋砼承台.承台下地基处理为人工挖孔墩基础,C30砼、墩长8.9米，直径0。
9米。
烟道基础素混凝土，强度为C30，厚度为500mm.基础底标高为—1.5 m，基础下作1米厚3：7灰土处理。
烟道纵向设置4个进烟口，烟道端部设一个出灰口。
烟道顶部为半圆拱顶。
施工技术要求：烟囱施工参照04G211图集。
烟道砌筑维修施工方案
烟道砌筑维修施工方案烟道是建筑物中用于排除烟雾和废气的通道，因此烟道的砌筑和维修施工十分重要。
下面将详细介绍一套烟道砌筑维修施工方案。
1.施工前准备：在开始施工前，首先要对烟道进行检查和评估。
检查烟道的内外墙面是否有破损、开裂或脱落的情况。
还要检查烟道的通风情况，确保通风畅通。
同时，还要对施工区域进行标记和围挡，确保施工的安全性。
2.砌筑材料选择：选择合适的砌筑材料对于烟道的建设至关重要。
考虑到烟道内温度较高和烟气的腐蚀性，应选择抗高温和耐腐蚀的材料。
常见的砌筑材料包括耐火砖、耐高温水泥、耐高温石棉板等。
3.砌筑施工步骤：第一步，清理烟道内部的灰尘和杂物，确保烟道干净。
第二步，涂布防火涂料。
防火涂料可以提供烟道的防火性能，有效减少火灾的风险。
第三步，填充隔热材料。
在烟道的壁面和顶部填充隔热材料，提高烟道的隔热性能，减少热能的散失。
第四步，砌筑砖墙。
使用耐火砖或其他合适的砌筑材料进行砖墙的砌筑。
确保砌筑牢固和均匀。
第五步，修补砖缝。
对于砌筑过程中出现的砖缝，可以使用高温耐腐蚀的砌筑胶进行修补。
4.维修方法：如果烟道出现破裂或脱落的情况，需要进行维修。
维修步骤如下：第一步，清理破损处的灰尘和杂物。
第二步，填补破裂或脱落处。
使用高温耐腐蚀的砌筑胶将破损处填补。
第三步，涂刷防火涂料。
为了增加维修部位的防火性能，可以涂刷防火涂料。
第四步，维修砖缝。
修补砖缝的方法同砌筑过程中的修补方法。
5.安全措施：在烟道砌筑和维修过程中，一定要重视安全。
施工人员应佩戴防护设备，如安全帽、防护眼镜、口罩等。
同时，要遵循相关的施工规范和操作规程，确保施工过程的安全性。
总结：对于烟道的砌筑和维修施工，需要在施工前进行充分的评估和准备工作。
选择合适的砌筑材料，按照一定的施工步骤进行砌筑和维修。
同时要重视安全，保证施工过程的安全性。
通过这套烟道砌筑维修施工方案，可以确保烟道的安全和正常使用。
烟道砌筑维修施工方案
烟道砌筑维修施工方案一、破损情况分析烟道在使用过程中，由于长期受到高温烟气的腐蚀作用，可能会出现破损情况。
常见的破损情况包括烟道砌体脱落、砖块裂缝、砖块表面起皮、烟道壁体开裂等。
这些破损情况不仅会影响烟气的流通，还可能导致安全隐患。
二、维修方案1. 砌筑方案根据破损情况，确定砌筑方案。
一般情况下，可以采用以下方法进行修复：•对于砖块脱落的情况，首先清除砖块周围的杂物和旧砂浆，然后重新砌筑，使用高温耐火砂浆粘接。
•如果砖块表面有起皮现象，可以用钢丝刷将起皮的表面清理干净，重新刷涂耐高温的耐火涂料。
•对于烟道壁体开裂的情况，需要先清理开裂部位，然后采用耐火胶浆填补裂缝。
2. 验收标准在进行砌筑工作后，必须进行验收。
验收标准包括：•砌筑表面平整，无明显凹凸；•砖块之间接缝严密，无漏缝；•砌体整体牢固，无松动现象。
3. 安全措施在进行砌筑施工时，必须注意安全。
操作人员必须穿戴符合要求的防护装备，严禁在未封闭烟道的情况下进行作业，避免发生意外事故。
三、施工流程第一步：准备工作1.清理施工现场，确保没有杂物干扰施工；2.准备所需的砌筑工具和材料，如砖块、耐火砂浆、高温涂料等；3.搭建安全防护设施，确保施工人员安全。
第二步：砌筑作业1.根据破损情况，选择相应的修复方案进行砌筑；2.采用专业砌筑工具，按照规范要求进行砌筑作业；3.确保砌筑质量，避免砌体开裂或砖块脱落。
第三步：验收和清理1.完工后进行验收，确保砌筑质量符合要求；2.清理施工现场，及时清除杂物和余留材料；3.将砌筑工具清洗干净，储存到指定位置。
四、总结烟道砌筑维修施工是一项重要的工作，必须根据实际破损情况采取相应的修复措施。
在进行施工过程中，注意安全，保证质量，才能保障烟道的正常运行和使用寿命。
以上是针对烟道砌筑维修施工的方案和施工流程，希望对您有所帮助。
砖砌60m烟囱及烟道施工方案(修改后)概要
砖砌60m烟囱及烟道施工方案（修改后）概要一、前言对于高烟囱的施工方案，特别是涉及到60m高度的砖砌烟囱及烟道工程，施工方案的制定尤为关键。
本文将围绕砖砌60m烟囱及烟道工程的施工方案进行概要的探讨和总结，以达到效果优化和安全施工的目的。
二、施工前的准备工作在进行实际施工前，需要进行充分的准备工作，其中主要包括以下几个方面：•现场调查与测量：准确测量土地情况、环境地形，并确定烟囱及烟道的位置。
•材料准备：根据设计要求，准备所需的砖石、水泥等建筑材料。
•人员安排：合理配置施工人员，确保工程进度和质量。
三、施工方案的调整与优化在实际施工过程中，可能会遇到一些情况需要对施工方案进行调整和优化，以确保施工的顺利进行：1.砖砌工艺调整：根据实际情况，适时进行砖砌工艺的调整，以提高施工效率和质量。
2.安全措施加强：严格执行安全操作规程，定期检查施工设备，确保施工安全。
四、施工过程中的关键环节在施工过程中，有一些关键环节需要格外注意，以确保工程质量和安全：1.烟囱的垂直度控制：采取科学的调整方法，确保烟囱垂直度符合设计要求。
2.烟囱基础施工：基础是烟囱的重要支撑，需要严格按照设计要求施工。
五、施工验收与完工在砖砌60m烟囱及烟道工程完成后，需要进行施工验收并做好完工工作：1.施工验收：对烟囱及烟道工程进行全面检查，确保符合相关标准和规定。
2.完工工作：做好烟囱及烟道工程的交接工作，清理现场，保证施工的完美收尾。
六、结语砖砌60m烟囱及烟道的施工方案的调整和优化对于工程的顺利进行和施工质量的提升至关重要。
只有在施工过程中不断总结经验，不断调整完善，才能实现工程的成功完成。
希望该方案的概要内容能为相关施工工作者提供一定的借鉴与帮助。

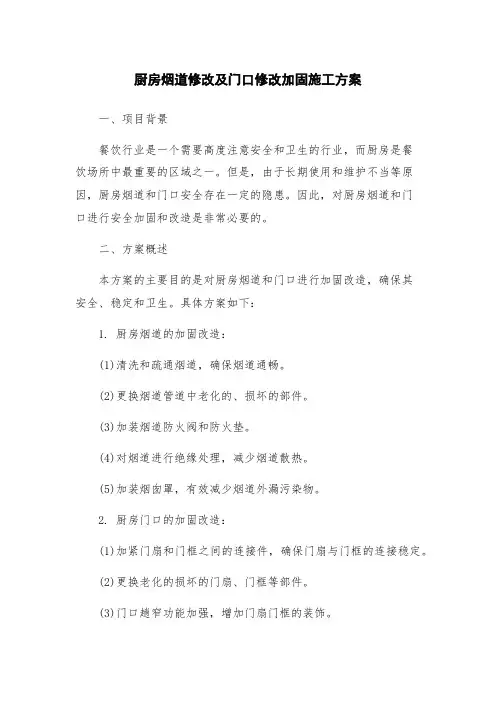

厨房烟道修改及门口修改加固施工方案
厨房烟道修改及门口修改加固施工方案一、项目背景餐饮行业是一个需要高度注意安全和卫生的行业，而厨房是餐饮场所中最重要的区域之一。
但是，由于长期使用和维护不当等原因，厨房烟道和门口安全存在一定的隐患。
因此，对厨房烟道和门口进行安全加固和改造是非常必要的。
二、方案概述本方案的主要目的是对厨房烟道和门口进行加固改造，确保其安全、稳定和卫生。
具体方案如下：1. 厨房烟道的加固改造：(1)清洗和疏通烟道，确保烟道通畅。
(2)更换烟道管道中老化的、损坏的部件。
(3)加装烟道防火阀和防火垫。
(4)对烟道进行绝缘处理，减少烟道散热。
(5)加装烟囱罩，有效减少烟道外漏污染物。
2. 厨房门口的加固改造：(1)加紧门扇和门框之间的连接件，确保门扇与门框的连接稳定。
(2)更换老化的损坏的门扇、门框等部件。
(3)门口趟窄功能加强，增加门扇门框的装饰。
(4)安装门禁系统，进行管理，防止外来人员进入厨房。
三、加固改造方案的详细工作流程1. 方案评估：在确定方案之前，需要对现场进行评估，评估的内容包括：现场环境、厨房烟道和门口的现状、造成问题的原因、预期加固改造效果等。
2. 购买材料：根据评估结果，确定需要购买的材料种类和数量，并与供应商洽谈材料的价格和交货期限。
3. 准备施工工具和设备：准备适用的施工工具和设备，例如：工作用梯、防护用品（手套、口罩、护目镜、安全帽等）、电钻、电锤、吊篮等。
4. 烟道的加固改造：(1)清洗和疏通烟道，清除烟道中的油渍和积灰。
(2)拆卸烟道管道中老化的、损坏的部件，例如：烟囱罩、烟道法兰、接头等。
(3)更换新的烟道管道，选择符合要求的管道材质，例如：不锈钢、镀锌铁管等。
(4)安装烟道防火阀和防火垫，保证烟道的防火性能。
(5)对烟道进行绝缘处理，选择符合要求的绝缘材质，例如：隔热材料等。
(6)加装烟囱罩，减少烟道外漏的污染物。
5. 门口的加固改造：(1)将门扇和门框分离，清洁门框和门扇。
(2)加紧门扇和门框之间的连接件，保证门扇与门框的连接稳定。
烟道改造施工方案
烟道改造施工方案1. 引言本文档旨在提供一份烟道改造施工方案，详细说明了烟道改造的目的、范围、施工流程、材料和安全措施等内容，旨在帮助施工方顺利进行烟道改造工程。
2. 方案背景烟道作为燃烧设备的重要组成部分，其良好的运行状态对于设备的正常运行和排放的安全性至关重要。
然而，由于长期使用、老化、设计不合理等原因，烟道往往存在各种问题，如漏风、积灰严重、泄露等。
因此，对烟道进行改造成为了一项必要的工程。
3. 改造方案3.1 改造目标本次烟道改造的主要目标是：•提高烟道的密封性，减少漏风现象；•清理烟道中的积灰，保证燃烧设备的高效运行；•解决烟道泄露的问题，保证排放的安全性。
3.2 改造内容根据改造目标，本次烟道改造的主要内容如下：1.更换烟道密封件：根据实际情况选择合适的密封材料，对烟道进行密封处理，减少漏风现象。
2.清洗烟道积灰：使用专业的清洗设备和清洗剂对烟道进行彻底清洗，清除烟道中的积灰。
3.检修和更换烟道管道：对烟道管道进行全面检修，确保无泄露问题；如有必要，更换老化、破损的管道。
3.3 施工流程本次烟道改造的施工流程如下：1.施工准备：包括准备改造所需的材料、工具和设备，并组织施工人员进行专业培训和安全教育。
2.施工现场搭建：根据实际情况搭建施工所需的临时工棚和安全防护设施。
3.拆除旧烟道密封件：使用专用工具逐一拆除旧烟道密封件，确保不损坏原有烟道结构。
4.清洗烟道积灰：使用高压清洗设备和专业清洗剂对烟道进行全面清洗，确保烟道内部干净。
5.检修和更换烟道管道：对烟道管道进行全面检修和更换，确保烟道无泄露问题。
6.安装新烟道密封件：根据烟道结构和材质选择合适的密封件，并使用专用工具进行安装。
7.清理施工现场：清理施工现场，保持整洁，并进行必要的安全检查和测试。
3.4 材料和设备本次烟道改造所需的材料和设备如下：•烟道密封材料：根据实际情况选择合适的密封材料。
•清洗设备：包括高压清洗设备、清洗剂、喷嘴等。
烟道改造施工方案
烟道改造施工方案1. 概述烟道是住宅和商业建筑中的重要部分，它起到排除燃烧废气、烟雾和有害物质的作用。
然而，随着时间的推移和使用条件的变化，烟道可能会出现各种问题，如堵塞、漏水和老化等。
为了确保烟道的正常运行，烟道改造施工成为必要的措施之一。
本文将介绍烟道改造施工方案，包括改造前的检测和准备工作、施工过程和施工后的检查和验收等内容。
2. 改造前的检测和准备工作在进行烟道改造施工前，首先需要进行全面的检测和评估工作。
这包括以下几个方面：2.1 烟道检测烟道检测的目的是了解烟道的实际情况，包括烟道内壁的损伤程度、是否存在漏风、以及烟道的尺寸和形状等。
可以借助专业的烟道检测设备进行检测，如摄像机和烟雾机等。
2.2 烟道周围环境评估在烟道改造施工前，需要对烟道周围的环境进行评估，包括烟道所在位置的可达性、周围的建筑物和设施等。
这将有助于确定施工过程中可能遇到的问题，并采取相应的预防措施。
2.3 施工准备工作施工准备工作包括准备所需的材料和设备，如焊接工具、密封材料、保护膜和防护装备等。
同时，需要制定施工计划和组织施工人员，并确保所有人员具备相应的技术知识和安全意识。
3. 施工过程烟道改造施工的具体过程根据烟道的问题和改造方案而有所不同。
以下是一般的施工步骤：3.1 清理和拆除首先，需要对烟道进行清洁，清除烟道内的积尘和杂物。
然后，根据改造方案的要求，进行必要的拆除工作，如拆除损坏的砖块或涂层等。
3.2 修复和加固接下来，对烟道进行修复和加固工作。
这包括填补砖缝、修复砖块、更换破损的管道和加固烟道结构等。
在修复过程中，需要确保使用符合相关标准和规范的材料和方法。
3.3 密封和隔热为了提高烟道的密封性和隔热性能，需要进行相应的密封和隔热工作。
可以使用专用的密封材料和隔热材料，如耐高温胶、陶瓷纤维、岩棉等，对烟道进行包裹和填充。
3.4 安全和清洁在施工过程中，需要严格遵守安全操作规程，确保施工人员的人身安全和烟道周围的安全。
建筑工程烟道改造施工方案
建筑工程烟道改造施工方案一、前言烟道是建筑物中非常重要的一部分，它主要起着排烟、通风以及保护建筑物结构安全等作用。
但是随着建筑物使用年限的增加，烟道也会逐渐老化，存在破损、积灰、漏风等情况，这就需要对烟道进行改造和维护。
本文针对烟道改造施工方案进行详细的介绍，包括改造前的准备工作、改造材料选择、改造施工流程以及施工后的验收工作。
二、改造前的准备工作1. 安全措施在进行烟道改造施工之前，首先要对施工现场进行安全评估，明确施工区域的风险点以及可能存在的安全隐患，要制定合理的安全措施，确保施工过程中人员和设备的安全。
施工现场应设置明显的警示标识，工作人员必须穿戴好安全防护用具，如安全帽、安全鞋、手套等。
2. 施工材料准备在进行烟道改造施工之前，需要对所需的施工材料进行准备，包括砖块、水泥、石膏板、隔热材料等。
需要根据实际情况进行材料的选择，确保改造质量，并且要求材料的质量符合相关标准，防止施工过程中出现质量问题。
3. 施工人员培训确保参与烟道改造施工的施工人员都具备相关的专业技能和经验，要对施工人员进行培训和指导，使他们能够熟练掌握改造工艺和操作规程。
4. 施工现场清理施工现场要进行彻底的清理工作，清除施工区域内的杂物和垃圾，保持施工现场整洁，为施工提供良好的环境条件。
三、烟道改造施工流程1. 清理烟道首先要对原有的烟道进行清理，清除烟道中的灰尘、油污、积碳等杂物，以确保改造施工的顺利进行。
2. 破损修补对于存在破损的烟道部分，需要进行修补处理。
首先要清理破损部分的表面，然后使用水泥、烟囱砖等材料进行修补，确保修补部分与原有结构紧密相连，确保改造质量。
3. 隔烟治烟在进行烟道改造的过程中，可以考虑对烟道进行隔烟治烟处理，可以使用石膏板、耐高温隔热板等材料对烟道进行包裹处理，以减少烟道内的烟气污染和烟气对建筑结构的影响，提高燃烧设备的燃烧效率。
4. 排烟口处理在进行烟道改造的过程中，需要对排烟口进行处理，确保排烟口处于合理的位置和高度，以便于烟气顺利排出，并且保证排烟口的密封性和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
昆山市同周路东，锦东路北地块项目
成品烟道安装工程施工方案
（2#3#5#配套公建、6#~9#、13#、18#、22#楼、
A地库）
编制人：
审核人：
审批人：
南通建工集团股份有限公司
2018年3月
目录
一、编制依据 (2)
二、工程概况 (2)
三、施工部署 (3)
四、质量要求 (3)
五、主要施工方法及技术措施 (3)
六、质量控制措施 (5)
七、成品保护 (5)
一、编制依据
1、《建筑工程施工质量验收统一标准》（GB50300-2013）；
2、《住宅排气道（一）》（16J916-1）；
3、本工程施工图纸；
4、《苏南万科项目统一构造做法》（S-2#）
二、工程概况
（一）工程基本情况
昆山市同周路东、锦东路北地块项目一期含主体土建工程、水电工程、室外工程等。
本工程位于昆山市锦溪镇同周公路东侧、锦东路北侧，本期（1-1）开工建设范围为2#3#5#配套公建、6#~9#、13#、18#、22#楼、A地库，其中6#7#楼为11层住宅，8#~9#、13#、18#、22#楼为8层住宅，总建筑面积约 48936.1㎡。
本工程烟道选用16J916-1第六页A系列A-C-12型号。
三、施工部署
烟道成品由专业厂家生产并供货至施工现场，产品质量严格按《16J916-1》图集的有关要求执行。
在进场时，由项目部对烟道规格尺寸、观感质量进行检查，对不符合要求的进行退场。
烟道安装在主体施工完成后抹灰施工前穿插完成。
安装前，由项目部组织工人进行技术交底和安全教育，严格按要求施工。
四、质量要求
1、排气道技术性能要求:
(1)垂直承载力≥90KN。
(2)抗柔性冲击:10g砂袋，由1m高度自由落下，同一位置冲击5次的条件下，排气道制品不开裂。
(3)耐火极限:≥1.0h
2、尺寸允许偏差:
注:垂直度系指管体外壁面相对于管体端面而言。
五、主要施工方法及技术措施
1、工艺流程
烟道尺寸位置校正首层砂浆找平安装烟道自检烟道垂直度两次C20砼填实预留孔抹灰
2、施工要点
(1)在主体结构施工中按照设计图纸要求预留洞尺寸为300mmх420mm，洞的预留采用现浇板上安装竹胶板钉制的盒子，在混凝土终凝后拆除预埋盒。
安装前通线校正预留孔洞位置是否准确，洞口大小留设是否满足设计需要，若预留洞口有所偏移，将洞口尺寸剔打至满足烟道安装需要为止。
(2)烟气道的施工安装，安装前必须对烟气道进行检查，并校对型号，清理烟气道毛边。
排风道系统应竖直向上布置，不得中途转弯或水平布置。
(3)烟气道安装顺序应从首层开始自下而上逐层安装, 首层安装时必须用1:2水泥砂浆找平。
每两层做一次承托处理，承托做法采用L30×30×3等边角钢或2根Ф14钢筋作支撑，具体做法详大样，出屋面做法按下图，洞口四周120厚挡边在高出屋面结构面500mm范围内采用C20素砼浇筑。
(4)烟气道定位应按建筑平面结合现场实际情况划线，烟道就位要对准烟道中心线，就位正确无误后，用小木楔临时固定，检查上下两个烟道接头处的缝隙，再用C20细石混凝土在楼板与烟气道间的间隙支吊模窝嵌密实平整。
(顶部内部窝嵌C20细石混凝土宜在上一层烟道就位前完成)以相同方法逐层向上安装，待细石混凝土完全凝固后，拔去临时定位木楔，再用C20细石混凝土嵌实，保证不漏气，不渗水，粉刷完成，使烟道更为牢固，达到密封要求。
(5)出屋面烟道应在屋面保温隔热层、防水层施工前进行。
(6)烟气道施工安装过程中，为防止杂物掉入管道内，管口应采取遮盖措施。
(7)烟气道进气口如需开在侧向，则应按设计要求由专业生产厂家预留侧孔，用户不得自行打凿。
(8)当两节管道的对接处外露(不在楼板中)时，施工单位在接缝处要作二次防裂处理，即在安装管道时处理一次，装修时，管体必须再挂网抹灰处理一次。
(9)烟气道与墙面及天花板相交的阴角处，应先贴通长300宽10×10抗碱玻璃纤维网格布再进行粉刷。
(10)屋面烟道C20细石砼泛水高度应高于屋面保护层面300mm。
六、质量控制措施
1、烟道口四周应对称、分两次浇筑混凝土。
2、排水通气管不得与烟道相连。
3、烟道抹灰前必须满挂钢丝网，每边与墙搭接不小于150mm。
4、烟道安装时必须固定牢固。
七、成品保护
1、运输过程中，以两点托底搬运。
2、成品验收后应放在平坦场地上，整齐堆放，堆放高度不得超过3皮。
3、在搬运和安装时应轻抬轻放，不得碰撞、敲击，不得在管道上行走或堆放其他物品。
4、严禁吊装时撞击烟道且挂网时锤击烟道。
5、安装好后立即做好保护措施，防止烟道破损。
八、安全文明施工
1、每个操作工人严格执行安全施工操作规程，新工人进入现场前要做好现场三级安全教育，必须戴安全帽。
2、施工时做好洞口下方的安全措施，并防止安装时从洞口落物，并严禁穿高跟鞋、拖鞋上班。
3、严格按要求做到“工完场清”。
4、烟道应整齐堆放，并堆放在对施工面影响小、易运输的位置，并做好标识牌。
