电机与电气控制技术的60个知识点
电机与电气控制技术复习
电流保护。
结构：熔体、熔座
熔断器的符号
FU
期末复习
低压断路器又称自动开关或空气开关。它相当于 刀开关、熔断器、热继电器和欠电压继电器的组 合，是一种既有手动开关作用又能自动进行欠压、 失压、过载和短路保护的电器。
低压断路器的符号
期末复习
主令电器主要用来接通或断开控制电路，以发布命 令或信号，改变控制系统工作状况的电器。常用的 主令电器有控制按钮、行程开关、万能转换开关、 主令控制器等。
在绕线型异步电动机转子回路中串入电阻或串附加电动
势等方法调速。
七、直流电动机 弱磁保护，防止飞车
期末复习
低压电器
低压电器：是指工作在直流1500V、交流1200V 及以下的电路中，以实现对电路或非电对象的控制、 检测、保护、变换、调节等作用的基本器件。
电磁机构：电磁机构是电磁式电器的感测元件，它 将电磁能转换为机械能，从而带动触头动作。
按钮是一种非接触式的检测装置。 红色---停止 绿色---起动
行程开关又称限位开关，能将机械位移转变为电信号， 以控制机械运动。种类按运动形式分为直动式、转动式； 按结构分为直动式、滚动式、微动式。
接近开关是一种非接触式的检测装置。
期末复习
电气控制电路设计
电气控制系统图常用的有电气原理图、电器布 置图、电气安装接线图。
期末复习
继电器输入信号输入后，经一定的延时， 才有输出信号的继电器称为时间继电器。对于 电磁式时间继电器，当电磁线圈通电或断电后， 经一段时间，延时触头状态才发生变化，即触 头延时闭合或断开。
延时方式：通电延时型和断电延时型两种。
时间继电器的符号
期末复习
期末复习
热继电器是电流通过发热元件加热使双金属 片弯曲，推动执行机构动作的电器。主要用 来保护电动机或其它负载免于长期过载以及 作为三相电动机的断相保护，不能用于短路 和瞬时过载保护 。

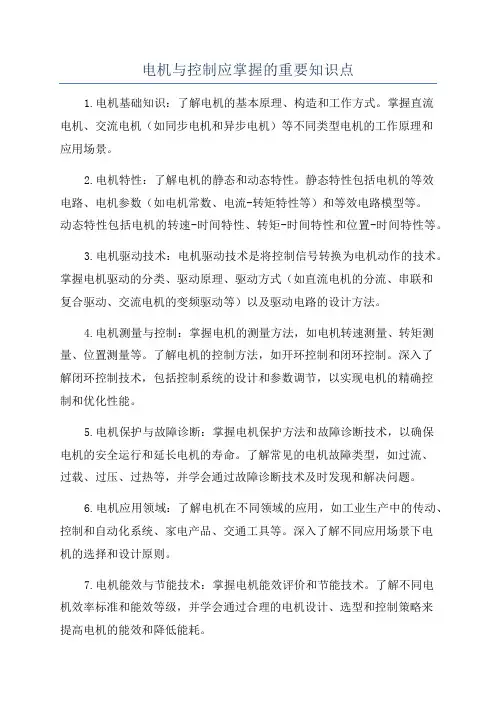

电机与控制应掌握的重要知识点
电机与控制应掌握的重要知识点1.电机基础知识：了解电机的基本原理、构造和工作方式。
掌握直流电机、交流电机（如同步电机和异步电机）等不同类型电机的工作原理和应用场景。
2.电机特性：了解电机的静态和动态特性。
静态特性包括电机的等效电路、电机参数（如电机常数、电流-转矩特性等）和等效电路模型等。
动态特性包括电机的转速-时间特性、转矩-时间特性和位置-时间特性等。
3.电机驱动技术：电机驱动技术是将控制信号转换为电机动作的技术。
掌握电机驱动的分类、驱动原理、驱动方式（如直流电机的分流、串联和复合驱动、交流电机的变频驱动等）以及驱动电路的设计方法。
4.电机测量与控制：掌握电机的测量方法，如电机转速测量、转矩测量、位置测量等。
了解电机的控制方法，如开环控制和闭环控制。
深入了解闭环控制技术，包括控制系统的设计和参数调节，以实现电机的精确控制和优化性能。
5.电机保护与故障诊断：掌握电机保护方法和故障诊断技术，以确保电机的安全运行和延长电机的寿命。
了解常见的电机故障类型，如过流、过载、过压、过热等，并学会通过故障诊断技术及时发现和解决问题。
6.电机应用领域：了解电机在不同领域的应用，如工业生产中的传动、控制和自动化系统、家电产品、交通工具等。
深入了解不同应用场景下电机的选择和设计原则。
7.电机能效与节能技术：掌握电机能效评价和节能技术。
了解不同电机效率标准和能效等级，并学会通过合理的电机设计、选型和控制策略来提高电机的能效和降低能耗。
8.新兴技术与趋势：关注电机与控制领域的新兴技术和趋势，如电机的无刷化、高效率控制技术、智能化控制技术等。
深入了解相关的理论和实践应用，以及未来发展的前景和挑战。
以上是电机与控制应掌握的重要知识点的一些概述。
电机与控制技术是一个广泛而复杂的领域，需要不断学习和实践才能掌握其中的精髓。
不同的应用领域和实际问题会有不同的要求和挑战，因此需要不断更新知识并通过实际应用来不断提高自己的技术水平。

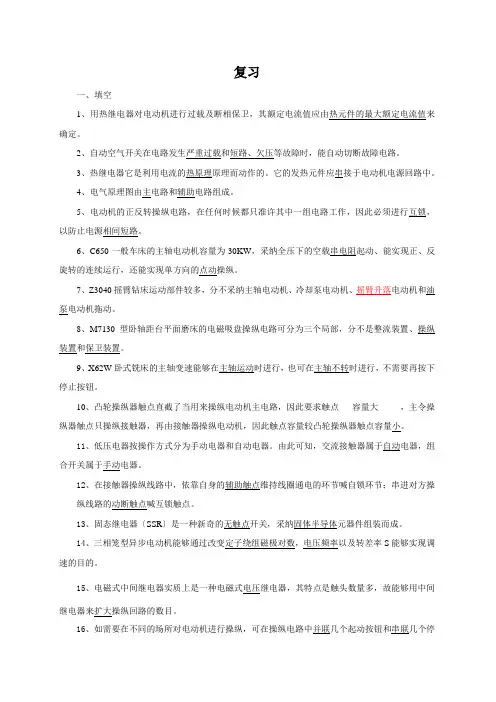

电气控制技术复习资料
复习一、填空1、用热继电器对电动机进行过载及断相保卫，其额定电流值应由热元件的最大额定电流值来确定。
2、自动空气开关在电路发生严重过载和短路、欠压等故障时，能自动切断故障电路。
3、热继电器它是利用电流的热原理原理而动作的。
它的发热元件应串接于电动机电源回路中。
4、电气原理图由主电路和辅助电路组成。
5、电动机的正反转操纵电路，在任何时候都只准许其中一组电路工作，因此必须进行互锁，以防止电源相间短路。
6、C650一般车床的主轴电动机容量为30KW，采纳全压下的空载串电阻起动、能实现正、反旋转的连续运行，还能实现单方向的点动操纵。
7、Z3040摇臂钻床运动部件较多，分不采纳主轴电动机、冷却泵电动机、摇臂升落电动机和油泵电动机拖动。
8、M7130型卧轴距台平面磨床的电磁吸盘操纵电路可分为三个局部，分不是整流装置、操纵装置和保卫装置。
9、X62W卧式铣床的主轴变速能够在主轴运动时进行，也可在主轴不转时进行，不需要再按下停止按钮。
10、凸轮操纵器触点直截了当用来操纵电动机主电路，因此要求触点___容量大_____，主令操纵器触点只操纵接触器，再由接触器操纵电动机，因此触点容量较凸轮操纵器触点容量小。
11、低压电器按操作方式分为手动电器和自动电器。
由此可知，交流接触器属于自动电器，组合开关属于手动电器。
12、在接触器操纵线路中，依靠自身的辅助触点维持线圈通电的环节喊自锁环节；串进对方操纵线路的动断触点喊互锁触点。
13、固态继电器〔SSR〕是一种新奇的无触点开关，采纳固体半导体元器件组装而成。
14、三相笼型异步电动机能够通过改变定子绕组磁极对数，电压频率以及转差率S能够实现调速的目的。
15、电磁式中间继电器实质上是一种电磁式电压继电器，其特点是触头数量多，故能够用中间继电器来扩大操纵回路的数目。
16、如需要在不同的场所对电动机进行操纵，可在操纵电路中并联几个起动按钮和串联几个停止按钮。
17、T68卧式镗床的电气原理图中，KM4、KM5操纵主轴电动机的速度变化，低速运行时，KM4触头闭合，高速时运行时KM5触头闭合。
电气控制技术知识点
电气控制技术知识点一、简介电气控制技术是指在现代工业生产中，利用电力进行设备控制与运行的一种技术。
它通过使用电器元件、电路和控制设备，实现对机械、电器等各类设备的控制、调节和监测。
电气控制技术的应用范围广泛，涉及到制造业、交通运输、能源领域等多个领域。
二、电气控制技术中的元件和设备1.开关：开关是电气控制技术中最基本的元件之一，常见的类型有按钮开关、刀开关、转换开关等。
开关用于控制电流的通断，实现设备的启动、停止等功能。
2.继电器：继电器是一种电控开关设备，通过电磁吸合和释放实现信号的转换和放大。
继电器能承受大电流，广泛应用于电气控制系统中。
它是控制回路和动力回路之间的连接元件。
3.接触器：接触器与继电器类似，也可以实现信号的转换和放大。
接触器适用于较大功率的电气设备，能够承受较高的电流负荷。
4.传感器：传感器是电气控制技术中的重要部件，用于将非电量转变为电信号。
常见的传感器有温度传感器、压力传感器、位移传感器等。
传感器的信号可以用于监测和控制系统中。
5.PLC（可编程逻辑控制器）：PLC是一种专门用于工业控制的数字计算机。
它具有可编程性和可扩展性，可以适应复杂的控制任务。
PLC广泛应用于各种自动化设备和生产线中。
三、电气控制技术中的电路和控制方法1.电路电气控制技术中常用的电路有串联电路、并联电路和混合电路。
通过灵活的组合和连接，可以实现不同的控制目标。
2.控制方法（1）开关控制：通过开关元件的通断，实现对设备的启动、停止和切换。
（2）调速控制：通过改变电动机供电电压或频率，实现对电动机转速的调节。
（3）位置控制：通过传感器检测位置信息，并通过控制电路实现对执行机构的位置控制。
（4）逻辑控制：通过编程控制逻辑门、触发器等逻辑元件的状态改变，实现对设备的逻辑控制。
四、电气控制技术在工业生产中的应用案例1.自动化生产线：电气控制技术广泛应用于各类自动化生产线中，如汽车生产线、物流仓储系统等。
通过PLC和传感器的组合，实现对生产过程的监测、控制和调节。
电机与控制应掌握的重要知识点(简答)
电机与控制应掌握的重要知识点（简答）直流电动机的工作原理及特性直流电动机的优缺点直流电动机与直流发电机的工作原理直流电动机/发电机内部的电磁感应公式：电磁转矩T=K t I a 、电枢感应电动势E=K e n 直流他励电动机的励磁绕组和电枢绕组分别由两个直流电源供电，调速性能最好；直流并励电动机的励磁绕组和电枢绕组并联，由一个直流电源供电。
机械特性是指电动机转速与电磁转矩间的关系已知直流他励电动机机械特性公式，会推导直流他励电动机的机械特性曲线直流他励电动机的调速方法：串电阻调速、降压调速、弱磁调速结合直流他励电动机的机械特性曲线简述降压调速的原理、特点结合直流他励电动机的机械特性曲线简述串电阻调速的原理、特点结合直流他励电动机的机械特性曲线简述弱磁调速的原理、特点大直流电动机为什么不允许在额定电压下直接启动？直流电动机启动方法有电枢串电阻启动、降压启动结合直流他励电动机的机械特性曲线简述反馈制动的原理、特点结合直流他励电动机的机械特性曲线简述电源反接制动的原理、特点结合直流他励电动机的机械特性曲线简述倒拉制动的原理、特点结合直流他励电动机的机械特性曲线简述能耗制动的原理、特点计算题交流电动机工作原理及特性交流电动机的优缺点交流异步电动机分为三相电动机与单相电动机三相交流异步电动机按转子分为鼠笼式与绕线式三相交流异步电动机旋转磁场的转速公式三相交流异步电动机的工作原理转差率公式转子电流频率转子电流、功率因数同转差率（转速）间的关系，P61图4.21结合三相交流异步电动机的机械特性曲线简述降压调速的原理、特点结合三相交流异步电动机（绕线式）的机械特性曲线简述转子电路串电阻调速的原理、特点结合三相交流异步电动机的机械特性曲线简述变频调速（额定频率以下）的原理、特点负载常分为恒转矩负载、恒功率负载、风机类负载，电动机多工作在恒转矩方式（额定转矩）为什么说异步电动机启动性能差？结合三相交流异步电动机的机械特性曲线简述反馈制动的原理、特点结合三相交流异步电动机的机械特性曲线简述电源反接制动的原理、特点12Sf f )/(p f 60n 10分转%100n n n s 00结合三相交流异步电动机的机械特性曲线简述倒拉制动的原理、特点结合三相交流异步电动机的机械特性曲线简述能耗制动的原理、特点同步电动机的启动方法有异步启动、利用变频调速装置低频启动计算题步进电动机传动控制系统步进电动机的优缺点步进电动机常分为反应式步进电动机、永磁式步进电动机、混合式步进电动机根据P93图5.2简述步进电机的工作原理对于三相步进电机，当A 相定子齿与转子齿对齐时，B 相定子齿与转子齿顺时针方向错开1/3转子齿距角，对于五相步进电机则错开1/5转子齿距角通电相序A →B →C →A 、A AB B BC C CA A 等一个通电循环，转子转1个齿步距角步进电机驱动系统框图：环形分配器：用于将步进脉冲转换成通电相序。

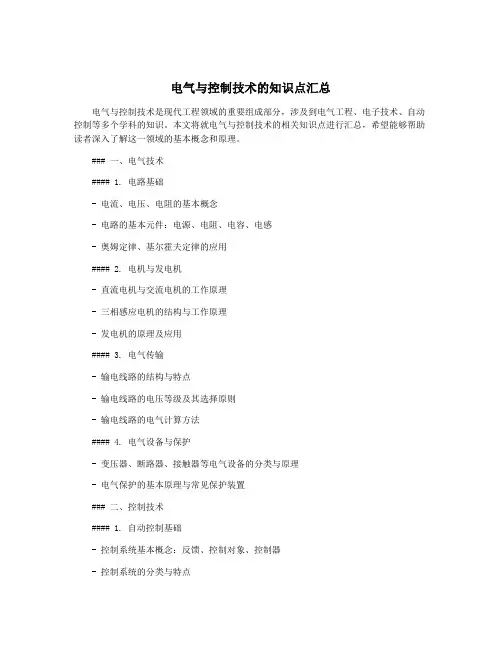

电气与控制技术的知识点汇总
电气与控制技术的知识点汇总电气与控制技术是现代工程领域的重要组成部分，涉及到电气工程、电子技术、自动控制等多个学科的知识。
本文将就电气与控制技术的相关知识点进行汇总，希望能够帮助读者深入了解这一领域的基本概念和原理。
### 一、电气技术#### 1. 电路基础- 电流、电压、电阻的基本概念- 电路的基本元件：电源、电阻、电容、电感- 奥姆定律、基尔霍夫定律的应用#### 2. 电机与发电机- 直流电机与交流电机的工作原理- 三相感应电机的结构与工作原理- 发电机的原理及应用#### 3. 电气传输- 输电线路的结构与特点- 输电线路的电压等级及其选择原则- 输电线路的电气计算方法#### 4. 电气设备与保护- 变压器、断路器、接触器等电气设备的分类与原理- 电气保护的基本原理与常见保护装置### 二、控制技术#### 1. 自动控制基础- 控制系统基本概念：反馈、控制对象、控制器- 控制系统的分类与特点- 控制系统的稳定性与动态响应#### 2. 控制器与执行器- PID控制器的原理与应用- PLC（可编程逻辑控制器）的基本结构与编程方法- 电动执行器与气动执行器的工作原理#### 3. 控制系统分析与设计- 传递函数与状态空间的概念- 控制系统的性能指标：稳定性、快速性、稳态误差- 控制系统的设计方法：频域设计、时域设计#### 4. 现代控制技术- 智能控制系统：人工智能在控制领域的应用- 非线性控制系统的特点与应用- 过程控制系统与监控系统的特点与应用以上知识点仅为电气与控制技术领域的基础内容，读者在深入学习该领域时可结合实际案例与工程问题深化理解。
希望本文所提供的知识点汇总能够为读者提供一份简明清晰的参考。
电机及电气控制技术60个有用知识点
电机与电气控制技术的60个有用的知识点1、低压电器是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。
2、主令电器自动控制系统中用于发送控制指令的电器。
3、熔断器是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。
4、时间继电器一种触头延时接通或断开的控制电器。
5、电气原理图电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图。
6、联锁“联锁”电路实质上是两个禁止电路的组合。
K1动作就禁止了K2的得电，K2动作就禁止了K1的得电。
7、自锁电路自锁电路是利用输出信号本身联锁来保持输出的动作。
8、零压保护为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。
9、欠压保护在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。
10、星形接法三个绕组，每一端接三相电压的一相，另一端接在一起。
11、三角形接法三个绕组首尾相连，在三个联接端分别接三相电压。
12、减压起动在电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。
13、主电路主电路是从电源到电动机或线路末端的电路，是强电流通过的电路。
14、辅助电路辅助电路是小电流通过电路。
15、速度继电器以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。
16、继电器继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力(有触头式)或使输出状态发生阶跃变化(无触头式)。
17、热继电器是利用电流的热效应原理来工作的保护电器。
18、交流继电器吸引线圈电流为交流的继电器。
19、全压起动在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压下起动。
20、电压电路两端的电位差。
21、触头触头亦称触点，是电磁式电器的执行元件，起接通和分断电路的作用。
控制电机知识点总结
控制电机知识点总结一、电机的结构与原理1. 电机的结构电机由定子和转子两部分组成。
其中定子为静止不动的部分，转子则是由电枢和电刷组成的旋转部分。
电枢是电机的核心组件，通过电流产生磁场，与定子的磁场相互作用产生旋转力。
2. 电机的工作原理电机的工作原理是利用电磁感应的原理，通过施加电流产生磁场，使得电机产生旋转力。
当电流通过电枢产生磁场时，会与定子的磁场相互作用，使得电机产生转动。
二、电机的分类根据不同的工作原理和结构特点，电机可以分为直流电机、交流异步电机、交流同步电机等不同种类。
不同的电机类型在控制原理和应用方面也有着不同的特点。
1. 直流电机直流电机是以直流电为能源的电机，具有转速范围广、速度调节性能好、启动和制动性能优良等特点。
控制直流电机可以通过改变电枢电流、改变定子磁场或改变电枢与定子的相对位置实现。
2. 交流异步电机交流异步电机是应用最为广泛的一种电机，其结构简单、稳定性好、制造成本低。
控制交流异步电机常用变频器等设备来调节电机的转速，以满足不同工况的需求。
3. 交流同步电机交流同步电机是一种转速较高的电机，控制方法主要有矢量控制和直接转矩控制等。
其具有效率高、功率密度大等优点，在高性能应用领域有着重要的地位。
三、电机的控制技术1. 电机速度控制电机速度控制是控制电机转速的过程，常见的速度控制方式包括开环控制和闭环控制。
其中闭环控制采用反馈调节的方式，能够实现更加精确的转速控制。
2. 电机转向控制电机转向控制是指控制电机正反转的过程，常见的控制方法有使用电机刹车、交换电机的两根电源引线等方式实现。
3. 电机起停控制电机的起停控制是指在需要时启动电机，不需要时停止电机的过程。
常见的起停控制方式包括使用接触器、断路器等设备实现。
四、电机的控制器件1. 电机控制器电机控制器是控制电机工作的核心部件，根据电机类型和控制要求选择合适的控制器至关重要。
常见的电机控制器包括变频器、直流调速器、伺服控制器等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电机与电气控制技术的60个知识点
电机就是我们平时俗称的“马达”，电机是依据电磁感应定律实现电能转换或传递的一种电磁装置。
电机的主要作用是产生驱动转矩，作为用电器或各种机械的动力源。
而电机与电气控制技术的一些基础的知识点是不论是在学习还是工作中都是需要牢记的。
“科创在线”今天分享的就是关于电机与电气控制基础的一些基本的知识点。
1、低压电器
是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。
2、主令电器
自动控制系统中用于发送控制指令的电器。
3、熔断器
是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。
4、时间继电器
一种触头延时接通或断开的控制电器。
5、电气原理图
电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图。
6、联锁
“联锁”电路实质上是两个禁止电路的组合。
K1动作就禁止了K2的得电，K2动作就禁止了K1的得电。
7、自锁
电路自锁电路是利用输出信号本身联锁来保持输出的动作。
8、零压保护
为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。
