三效蒸发器操作说明书
三效蒸发结晶系统操作手册
蒸发操作规程xx年xx月目录1 目的 (1)2 适用范围 (1)3 岗位定员及职责 (1)3.1岗位定员 (1)3.2职责 (1)4 生产任务及原理 (2)4.1 生产任务 (2)4.2生产原理 (2)5 负责范围 (2)5.1 管辖范围 (2)5.2 对外联系 (2)6设计概况 (3)6.1项目概况 (3)6.2装置规模及组成 (3)6.3工艺说明 (3)6.4主要设备一览表 (6)7. 操作控制 (10)7.1工艺参数 (10)7.2 控制说明 (10)8 原料、公用工程规格 (11)8.1公用工程规格 (11)8.2进水水质及水量 (13)9 操作方法 (14)9.1开车前的准备 (14)9.2开车操作 (14)9.3正常运行 (16)9.4 PLC系统操作规程 (16)9.5中控室操作管理规程 (17)9.6停车操作 (17)10蒸发器效体清洗 (19)10.1清洗原理及目的 (19)10.2清洗范围及方式 (19)10.3降效清洗流程 (19)10.4停车清洗准备工作 (20)10.5停车清洗流程 (20)10.6清洗注意事项 (20)11岗位巡回检查制度 (21)11.1巡回检查的主要内容 (21)11.2岗位巡检路线 (21)12 设备维护保养制度 (21)13 岗位交接班制度 (22)14 岗位的安全防护 (23)14.1岗位安全管理规定 (23)14.2风险分析 (24)14.3盐酸危害特性及防护 (24)1 目的本规程规定了废水蒸发车间的任务、正常开停车操作程序、紧急停车程序、操作要点、不正常现象及处理方法、工艺指标、设备故障、工艺事故的处理方法及设备巡检、维护保养、交接班制度和安全操作措施等。
目的在于指导本岗位的安全生产操作、控制好各项工艺指标、保证蒸发工序的正常安全运行。
2 适用范围本规程适用于XX工业污水处理厂技改项目三效蒸发结晶系统生产工艺。
3 岗位定员及职责3.1岗位定员本岗位设计定员3人/班，其中PLC操作工1人、现场操作工1人、班长1人。
三效蒸发器操作说明书
陕西新天地固体废物综合处置有限公司三效减压强制循环蒸发设备操作说明书目录一、设备简介....................................................................... - 3 -二、设备工艺介绍 ............................................................... - 6 -三、操作规程....................................................................... - 8 -四、故障分析..................................................................... - 13 -附图：工艺流程图1、设备生产厂家：陕西长城长食品工业有限公司2、设备名称：三效卧式强制循环蒸发器3、设备型号：SWQZ-Ⅲ-1500型4、设备参数6、设备特性简介（1）加热室各效加热室均采用卧式安装，管程均进行分段排布，总体物料流向为混流（有效的降低了强制循环泵所需的流量扬程从需降低了泵的功率）。
各效效体上部均装有不凝汽管路，不凝汽管口装置节流垫片，可调节各效真空度与温度，这样可有效的保证各效真空度与温度达到技术参数表所标数据。
各效均装置冷凝水管口。
（2）分离器各效分离器上均装置真空表、温度计与灯孔视镜，时时观测各效真空、温度与物料蒸发状态；各效下部出料口均装置防旋装置。
（3）预热器预热器为列管式预热器，卧式安装。
预热器热源利用各效加热室与物料换热产生的二次蒸汽，可有效的节省了蒸汽耗量，提高了热源的利用率；预热器因安装于三效分离器与冷凝器之间，在预热物料的同时对二次蒸汽进行冷凝，降低了冷凝器的负担并降低了冷却用水量。
（4）冷凝器冷凝器为间接表面接触式冷凝器，卧式安装。
以温度相对较低的冷却水在冷却管内冷却在管外的流动可凝气体，冷凝后的冷凝水下降至冷凝器底部后，用冷凝水泵抽出，不存在与冷却水的混合，杜绝了二次污染。
三效蒸发器操作说明书
三效减压强制循环蒸发设备操作说明书目录一、设备简介....................................................................... - 3 -二、设备工艺介绍 ............................................................... - 6 -三、操作规程....................................................................... - 8 -四、故障分析..................................................................... - 13 -附图：工艺流程图1、设备生产厂家：陕西长城长食品工业有限公司2、设备名称：三效卧式强制循环蒸发器3、设备型号：SWQZ-Ⅲ-1500型4、设备参数6、设备特性简介（1）加热室各效加热室均采用卧式安装，管程均进行分段排布，总体物料流向为混流（有效的降低了强制循环泵所需的流量扬程从需降低了泵的功率）。
各效效体上部均装有不凝汽管路，不凝汽管口装置节流垫片，可调节各效真空度与温度，这样可有效的保证各效真空度与温度达到技术参数表所标数据。
各效均装置冷凝水管口。
（2）分离器各效分离器上均装置真空表、温度计与灯孔视镜，时时观测各效真空、温度与物料蒸发状态；各效下部出料口均装置防旋装置。
（3）预热器预热器为列管式预热器，卧式安装。
预热器热源利用各效加热室与物料换热产生的二次蒸汽，可有效的节省了蒸汽耗量，提高了热源的利用率；预热器因安装于三效分离器与冷凝器之间，在预热物料的同时对二次蒸汽进行冷凝，降低了冷凝器的负担并降低了冷却用水量。
（4）冷凝器冷凝器为间接表面接触式冷凝器，卧式安装。
以温度相对较低的冷却水在冷却管内冷却在管外的流动可凝气体，冷凝后的冷凝水下降至冷凝器底部后，用冷凝水泵抽出，不存在与冷却水的混合，杜绝了二次污染。
三效蒸发器安全操作规程
三效蒸发器安全操作规程一开车：1、首先开启循环水，各个水泵的冷却水（进料泵、出料泵、一效循环泵、二效循环泵、三效循环泵、冷凝水泵、真空泵）,检查冷却水出水口是否有冷凝水流出，在冷却水未开启前，禁止开启设备。
2、打开进料泵的回流阀，开启进料泵，物料经预热后进入一级分离器，进到指定位置时，开启一效循环泵，保证进二效分离器、三效分离器的阀门在开启状态，向二效、三效分离器进料，当各个分离器内物料的液位保持平衡后，开启二效、三效强制循环泵。
3、开启真空泵，三效分离器负压到0.09-0.095Mpa时，开启蒸汽主阀门，然后开启冷凝水泵，缓慢的使一效蒸发器升温至75-85℃。
4、系统运行时，要经常查看各效的温度表、真空表。
若三效分离器温度偏低时，应调小循环水量，温度偏高时应加大循环水量，使三效分离器温度始终保持在45-55℃。
5、一效加热时，负压不得低于0.01Mpa，低于0.01Mpa时，调小蒸汽阀门。
若低于0.00Mpa，会出现设备超压。
6、废液经三效浓缩后，检查出料口的浓度，看透视镜，若出现结晶体说明已达标，即可打开出料阀，通过出料泵输送至结晶罐。
进料时要及时打开结晶罐搅拌。
7、设备出现故障时，必须先关闭蒸汽总阀，再处理故障。
8、三效浓缩蒸发器不允许段料操作。
若段料后，必须停止使用设备。
二停车：1、停车前，首先关闭主蒸汽阀，然后关闭分气阀，打开蒸发分气缸底部排气阀。
2、等每效的温度降至35-45℃后，关闭所有的泵。
3、停机后将一效、二效、三效蒸发器、分离器内的物料排净。
4、物料排净后，依次按照进料程序加入自来水，开启循环泵，清洗设备，然后放净，防止设备内部结垢。
外循环式真空蒸发器操作规程三效蒸发器

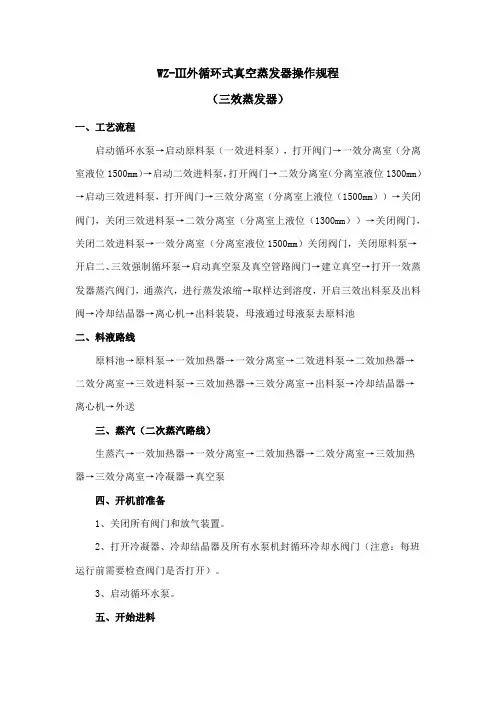

WZ-Ⅲ外循环式真空蒸发器操作规程（三效蒸发器）一、工艺流程启动循环水泵→启动原料泵（一效进料泵），打开阀门→一效分离室（分离室液位1500mm）→启动二效进料泵，打开阀门→二效分离室（分离室液位1300mm）→启动三效进料泵，打开阀门→三效分离室（分离室上液位（1500mm））→关闭阀门，关闭三效进料泵→二效分离室（分离室上液位（1300mm））→关闭阀门，关闭二效进料泵→一效分离室（分离室液位1500mm）关闭阀门，关闭原料泵→开启二、三效强制循环泵→启动真空泵及真空管路阀门→建立真空→打开一效蒸发器蒸汽阀门，通蒸汽，进行蒸发浓缩→取样达到溶度，开启三效出料泵及出料阀→冷却结晶器→离心机→出料装袋，母液通过母液泵去原料池二、料液路线原料池→原料泵→一效加热器→一效分离室→二效进料泵→二效加热器→二效分离室→三效进料泵→三效加热器→三效分离室→出料泵→冷却结晶器→离心机→外送三、蒸汽（二次蒸汽路线）生蒸汽→一效加热器→一效分离室→二效加热器→二效分离室→三效加热器→三效分离室→冷凝器→真空泵四、开机前准备1、关闭所有阀门和放气装置。
2、打开冷凝器、冷却结晶器及所有水泵机封循环冷却水阀门（注意：每班运行前需要检查阀门是否打开）。
3、启动循环水泵。
五、开始进料1、手动启动原料泵，打开一效蒸发器进料阀门，一效蒸发器开始进料。
2、料液升至一效分离室合适液位（1500mm）时手动启动二效进料泵，并同时打开二效进料阀门，二效蒸发器开始进料。
（注意：后一效进料同时需要注意前一效不能打空）。
3、料液升至二效分离室合适液位（1300mm）时手动启动三效进料泵，并同时打开三效进料阀门，三效分离室开始进料。
（注意：后一效进料同时需要注意前一效不能打空）。
4、三效分离室液位达到上液位（1500mm）时，关闭三效进料阀门，关闭三效进料泵，停止二、三效蒸发器之间的转料。
（注意：后一效进料同时需要注意前一效不能打空）。
5、二效分离室液位达到上液位（1300mm）时，关闭二效进料阀门，关闭二效进料泵，停止一、二效蒸发器之间的转料。
三效蒸发器设备操作规程
三效蒸发器设备操作规程三效蒸发器设备操作规程一、设备基本介绍三效蒸发器是一种高效的蒸发设备，主要用于液态物质的浓缩。
它由三个蒸发器组成，分别为一效、二效和三效，每个效率逐渐增加，从而实现液体的多次蒸发浓缩，提高浓缩效率。
本规程将对三效蒸发器设备的操作进行详细说明，以确保设备的安全和高效运行。
二、设备操作前准备1. 检查设备的运行状态，确保设备处于正常工作状态。
2. 查看设备的运行参数，包括进料温度、进料流量、蒸发温度、蒸发压力等，了解设备的运行情况。
3. 检查设备的附属设施，包括冷却水、电气线路、循环泵等，确保正常运行。
三、设备操作步骤1. 打开蒸汽阀门，逐渐调节蒸汽流量，使其适应设备的需要。
同时，观察设备的蒸发温度和蒸汽压力，确保其在正常范围内。
2. 打开进料阀门，逐渐调整进料流量，保持设备的平稳运行。
同时，观察一效出口料液的温度和浓度，确保实现一效浓缩的要求。
3. 观察设备的冷却水流量及温度，确保其保持在正常范围内，及时调整冷却水流量和温度，保证设备的工作稳定。
4. 定期检查设备的泵工作情况，确保其正常运行，及时发现和解决泵的故障。
5. 定期检查和清洁设备的蒸发器和换热器，保证其表面的清洁和导热性能，提高设备的蒸发效率。
6. 定期检查设备的电气线路和控制系统，确保其正常工作。
及时维护和更换损坏的电气元件，确保设备的安全性。
7. 根据工艺要求，适时调整设备的蒸发温度和压力，以实现不同浓度的液态物质的浓缩要求。
8. 定期清理设备的排放管道，确保其畅通无阻，及时排放产生的废水和废液，保证生产环境的洁净。
四、设备操作注意事项1. 操作前要进行必要的安全检查，避免操作过程中发生安全事故。
2. 严禁私自调节设备的工作参数，必须经过专业人员的指导和批准后方可操作。
3. 在操作过程中，要随时观察设备的运行情况，如发现异常情况应立即停车排除故障。
4. 遵守操作规程，按照规定的操作步骤进行操作，不得随意改变工艺要求和操作方法。
三效蒸发岗位操作规程
三效蒸发器操作规程一、工艺流程简述将料液用泵或输送到第一级自然循环蒸发器内。
该溶液进入到第一级自然循环蒸发器内，溶液在加热室管程内以薄膜的形式向下流动与加热室壳程内的低压蒸汽进行间接换热，溶液进行剧烈的蒸发；蒸发后的溶液进入第二级自然循环蒸发器内进行二次蒸发，蒸发后的溶液又进入第三级强制循环蒸发器内进行三次负压蒸发，溶液在第三级强制循环蒸发器内利用强制循环泵进行循环蒸发，当物料达到工艺要求的浓度后通过采盐机进入盐池，再通过液下泵将盐池中溶液输送到离心机内进行盐的分离。
二、操作步骤1、开车前准备及检查项目：（1）泵类检查运转：点动启动各泵运转正常，无震动无杂音；接地线：确认接地连接完好1；密封水：确认强制循环泵的密封水阀门打开，水流畅通；阀门：确认各泵进出口阀、排污阀全部关闭。
（2）真空泵检查：阀门：确认进气阀、出水阀完全打开，工作液进口阀关闭；仪表：确认各仪表显示正常，在校验的有效期内；接地线：确认真空泵接地线完好。
（3）蒸发器检查阀门：确认第一级、第二级、第三级蒸发器的进料阀打开，不凝气排出阀打开1/2，排污阀关闭2。
冷凝液排出管道上疏水阀前后的阀打开，旁通阀关闭。
第一级蒸发器总汽管道上气动阀关闭，其前后的手动阀门打开，旁路阀关闭。
三级出料阀门关闭，冷凝器的进水阀门打开；仪表检查：确认各蒸发器上的现场显示仪表和远程控制仪表完好准确，在校验的有效期内；视镜：确认各分离室上的视镜完好。
2、开车程序：（1）进料：第一级进料：启动进料泵，缓慢打开泵出口阀门。
打开换热器的蒸汽进口阀，调节阀门开度使得溶液温度预热到100℃左右；第二级进料：当第一级料液达到第一块视镜时，料液靠压差向第二级进料；第三级进料：当第二级料液达到第一块视镜时，料液靠压差向第三级进料。
（2）启动真空泵：当给第一级开始进料的时候，打开工作液进口阀，当自动排水阀有水流出后，启动真空泵，观察调节真空度使真空度控制在0.09MPa。
（3）开蒸汽：当第三级液开始进料时，缓慢打开第一级蒸气进汽阀门进行加温，调节蒸汽阀门，使第二级的蒸汽压力控制在0.45——0.55MPa1，第三级内的料液开始沸腾时启动强制循环泵，当不凝气排出管有较浓的蒸汽排出时关闭各效不凝气排放阀门。
三效蒸发器操作说明书
三效蒸发器操作说明书 Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT*************有限公司三效蒸发结晶装置操作说明书一、安全事项警告：1.本装置电气控制柜内部严禁进水或受潮。
2.操作人员必须严格按照本公司所提供的操作说明操作。
3.操作人员必须具备基本的电气常识和机械常识，并经过培训考核合格后才能操作。
4.严禁在无介质的状态下运转本装置。
5.严禁在介质蒸发干后，继续运转。
6.操作人员在操作之前应该注意到本装置的警示标志。
7.本装置安装有报警装置，一旦发现异常，立刻按照程序处理。
安全注意事项1.请牢记停止开关的位置，以便出现异常时可以立即停机；2.无论进行何种保养，检查，调整，请务必关闭机台及主开关；3.停电时请关闭主电源开关。
安全标志1.在机台上必要的地方张贴防止事故的警告等的安全标志，并请务必遵守标志中显示的注意事项；2.请勿剥除机台上所附的警告等安全标志，若标志丢失或因污损等原因使其无法辩认时，请与本公司联系并设法替换。
二、设备基本组成详见三效蒸发装置竣工图（PID图）。
三、操作说明开车前的检查、准备工作：1.操作人员必须事先经过培训后才能操作该设备，并遵循操作说明书的要求；2.检查设备各法兰，阀门，管道有没有漏气，漏水的现象；3.检查各泵的油位是否充足，应在二分之一处；4.启动密封水泵，保证各泵有充足的冷却密封水供应；5.提前确认相关连接部分，蒸汽系统、冷却水系统、配电室等，蒸汽、电、冷却水、原水正常情况下开车；6.开机前确保主电源正常，设备电源在接通状态。
所有阀门在设定的开关状态，仪表正常工作；7.开机前确认浓缩装置原水池液位，浓缩装置物料槽在高液位时可以进行处理。
如不在设定液位时，需要处理，必须随时掌握处理进度；8.本设备实现自动化，执行一键开机运行，设备按设置程序自动运行。
自动时，执行以下操作：1.首次启动时需要往真空泵补水，。
若真空泵之前有运行过，则无需再次补水。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冷凝器为间接表面接触式冷凝器,卧式安装。以温度相对较低的冷却水在冷却管内冷却在管外的流动可凝气体,冷凝后的冷凝水下降至冷凝器底部后，用冷凝水泵抽出，不存在与冷却水的混合,杜绝了二次污染。
(５）泵
本设备配置的物料泵、强制循环泵为天长市汉能机械制造有限公司的化工循环泵。该泵为单级单吸悬臂式结构,在设计上采用先进水力模型，具有较离的效率,是节能产品。强制循环泵的扬程低功率小,节省了设备的运行成本。详见泵说明书。
二、设备工艺介绍
1、工艺流程图
见附件。
2、工艺说明
三效蒸发系统主要用于蒸发浓缩乳化液和高盐废水,其运行方式为连续性，工艺说明如下:
（1)进料
待蒸发废液首先进入母液槽，通过进料泵输送,根据蒸发速率,通过流量调节阀门调节至合适的流量（流量范围一般为),以连续的方式，经过预热器预热后，进入三效加热室。
（2）废液的蒸发浓缩
ﻩ
一、设备简介
１、设备生产厂家：陕西长城长食品工业有限公司
２、设备名称:三效卧式强制循环蒸发器
3、设备型号:SWＱZ-Ⅲ-1５00型
4、设备参数
表1设备参数一览表
序号
项目
Ⅰ效
Ⅱ效
Ⅲ效
1
水份蒸发量（ｋg/h)
1500
2
进料总量（m３/h)
2.7-3
３
生蒸汽耗量（kｇ/h)
５00-５40(进料温度按30℃计算)
1500-10３
φ50０×3３00×4
TA２24m2６6根
陕西长城长
1
4
一效分离室
150０－104
φ7５0×150０×4 ＴA２
陕西长城长
１
5
二效分离室
15０0-10５
φ7５０×１500×4 ＴA2
陕西长城长
1
６
三效分离室
150０－１06
φ７50×15０0×4 TA2
陕西长城长
1
7
预热器
１50０-1０７
（3）结晶与分离
①浓缩至一定程度后,废液于一效分离室底部出料，通过泵输送至稠厚器进行结晶。
1500-115
稠厚器出料泵Q:3m3/ｈH：２0m
２.2kｗ316Ｌ
1
1６
１500－116
母液泵Q:１ｍ3/hＨ:２0m
1.5kｗ316L
1
1７
1500-117
一效冷凝水泵Q：１m3/hＨ：20m
1.5kw304
1
１8
1５０0-118
其他冷凝水泵Q:5m3/hH:20m
2.２ｋw3０4
1
19
1500-1１9
4
生蒸汽压力（MPa)
０．4-0.6
5
各效温度(０C)
11０-９5
90-8０
75-62
6
真空度(MPa)
-０.02-0．08５
7
冷却水温度（0Ｃ)
＜30℃，水压:0.3-０.4Ｍpa
8
冷却水量(m3/h)
30 (循环使用)
９
进料浓度(%)
20
1０
出料浓度（%)
45
１1
设备高度（m)
５
１２占地面ຫໍສະໝຸດ (ｍ2）进料泵Q:５m３/ｈH：２0m
2.2kw3１6L
天长市汉能机械制造有限公司
1
12
1500－112
一效循环泵Q：２00ｍ3/hH：7ｍ
15kw316Ｌ
1
13
15０0-113
二效循环泵Q：１50ｍ３/hH:7m
1１kｗ316L
1
１4
1500-1１４
三效循环泵Ｑ:15m３／hH:20m
4kｗ31６L
1
1５
φ350×3０00×4
TA213ｍ２54根
陕西长城长
１
8
冷凝器
１500-１08
φ４00×300０×4
3１６Ｌ17m２73根
陕西长城长
1
9
稠厚器
1500-1０９
φ60０×1２２0×4３16L１.１kw
陕西长城长
2
10
母液罐
１50０-1１0
φ110０×1000×43１6L1.5kw
陕西长城长
1
１1
泵类
15００-111
(6）控制
本套设备为手动控制。设置电控柜一台,是按工艺流程与各效数据与阀门调整进料量、出料量。
(7）稠厚结晶器
内部装置冷却盘管与搅拌系统,可使进入稠厚罐的含盐物料充分与盘管进行接触换热，含盐物料冷却速度快很快降温结晶。
(8）离心机
本套设备配置SSＣ800型三足沉降式离心机，该系列离心机转鼓壁无滤孔,操作时勿需滤布。适合含固相颗粒细、粘度大、浓度低、过滤介质再生困难的悬浮液的固液分离，所以常用于采用离心过滤难于分离或澄清液达不到要求的场合，也可用于液－液分离。其广泛用于化工、制药、食品、印染、纺织、环保等行业。详见离心机说明书。
三效蒸发器操作说明书
———————————————————————————————— 作者：
———————————————————————————————— 日期:
ﻩ
三效减压强制循环蒸发设备
操
作
说
明
书
一、设备简介ﻩ-２-
二、设备工艺介绍-６ －
三、操作规程ﻩ- 8-
四、故障分析ﻩ-１2－
附图:
工艺流程图
①经预热器预热后的废液首先进入三效加热室利用二效分离室产生的蒸汽进行加热,然后进入三效分离室进行汽水分离，三效分离室与三效加热室之间没有循环。
②废液进入三效分离室后，通过泵输送至二效加热室，再进入二效分离室,废液通过强制循环泵在二效分离室与二效加热室之间进行快速循环。
③经步骤(2）浓缩至一定程度后,废液依次进入一效加热室和一效分离室,此处,废液通过强制循环泵在一效分离室与一效加热室之间进行快速循环。
84７ｍ×12m
１3
加热面积(m2）
83
14
功率(ｋｗ）
55
5、设备一览
表2设备一览表
序号
产品分类
设备编号
货物名称型号规格
产地
数量
1
一效加热室
１５0０-１01
φ600×330０×4
ＴA231m２98根
陕西长城长
１
2
二效加热室
1500-102
φ５50×3300×4
TＡ2２８m２8２根
陕西长城长
1
3
三效加热室
（2）分离器
各效分离器上均装置真空表、温度计与灯孔视镜，时时观测各效真空、温度与物料蒸发状态；各效下部出料口均装置防旋装置。
(3)预热器
预热器为列管式预热器,卧式安装。预热器热源利用各效加热室与物料换热产生的二次蒸汽，可有效的节省了蒸汽耗量，提高了热源的利用率;预热器因安装于三效分离器与冷凝器之间,在预热物料的同时对二次蒸汽进行冷凝,降低了冷凝器的负担并降低了冷却用水量。
冷却水泵Ｑ:30ｍ3／hＨ：1６ｍ
