UT395ABC+激光测距仪中文说明书
激光测距仪的讲解及使用
激光测距仪的讲解及使用测距仪对于每个户外电工作业者来讲都是重要的不可或缺的工具。
选购一架称心如意、方便工作的测距仪对于电力作业工作者来说更是不可或缺的工作好帮手。
但是对于用户来说选择是个很重要的问题，我们到底该怎么选购测距仪呢？测距仪有哪几种可供选择的类型呢？…一、【激光测距仪原理】激光测距仪，是利用调制激光的某个参数实现对目标的距离测量的仪器。
按照测距方法分为相位法测距仪和脉冲法测距仪，脉冲式激光测距仪是在工作时向目标射出一束或一序列短暂的脉冲激光束，由光电元件接收目标反射的激光束，计时器从发射到接收的时间，计算出从观测者到目标的距离。
相位法激光测距仪是利用检测发射光和反射光在空间中传播时发生的相位差来检测距离的。
激光测距仪重量轻、体积小、操作简单速度快而准确，其误差仅为其它光学测距仪的五分之一到数百分之一。
二、【测距仪的分类】激光测距仪分手持激光测距仪和望远镜式激光测距仪。
①手持激光测距仪：测量距离一般在200米内，精度在2mm 左右。
这是目前使用范围最广的激光测距仪。
在功能上除能测量距离外，一般还能计算测量物体的体积。
②望远镜式激光测距仪：测量距离比较远，一般测量范围在3.5米-2000米左右，也有最大量程为10公里左右的测距望远镜，由于测距望远镜的准直性要求，3.5米以下为盲区，大于2000米以上的激光望远镜一般采用YAG激光，波长为1.064微米，为了达到较大的测量量程，所以激光功率较大，建议使用者注意激光防护。
主要应用范围为户外中、长距离测量。
③云服务激光测距仪：通过蓝牙将激光测距仪上测量数据实时传输到移动终端如手机、平板电脑上；通过wifi联网可将数据传输到云端服务器，在远程的施工伙伴实时共享测量数据。
三、【激光测距仪的用途】激光测距仪广泛用于地形测量，战场测量，坦克，飞机，舰艇和火炮对目标的测距，测量云层、飞机、导弹以及人造卫星的高度等。
它是提高高坦克、飞机、舰艇和火炮精度的重要技术装备。
激光测距仪操作文档
激光测距仪操作说明书一．激光测距仪硬件介绍HUDLCD显示器RS232数据串口扳机LCD显示器二．测距仪的技术指标a)罗盘(抗磁性传感器，Post-Fluxgate 技术)i."0.5 º 精确度b)磁倾仪i."0.1 º 倾斜精度ii."40 º 倾斜范围c)测距i.精度–测８５米外的白目标精度为０.１米ii.最大距离–１８５０米(反射目标)iii.最小距离–３米iv.高压输电线１７５米v.杆状标志４００米vi.树（无叶）４００米vii.建筑物，树（有叶）８００米三．激光测距仪的基本操作3．1 如何校对激光测距仪●开启电源●按“MENU” 健●用>?键来进行功能选择●选择“COMP” 并按下“Enter” 键●选择“CAL” 并按下“Enter” 键●LCD显示窗显示“Initializing Please Wait!” &“Rotate Unit for Calibration” 信息●以射击的姿势扣住扳机. LCD显示窗显示“Data PointCount” 信息●慢慢转动Contour枪1-2圈. 每圈用45-60秒钟完成●慢慢转动Contour枪1-2圈. 每圈用45-60秒钟完成●在转动中，慢慢地从上到下，从左到右移动(±40º的范围)●虽着 Contour 的移动, 你将看到数据点(Data PointCount) 在增加。
当其值增加到275时，罗盘校对操作就完成了。
松开板机，系统恢复原来的设置●每次系统上电都必须要重复以上操做3.2 开机自检自检信息：仪器开机后将进行自检，自检信息将显示在LCD 显示屏上:Selft TestControur XLRic当自检信息结束后回到以前的测量界面时，说明自检成功，否则会出现以下错误信息:End Of Self Test*** Fall3.3 标准测量模式下的测量标准模式是仪器在开机后默认的模式，在这种模式下，仪器将显示所测目标的距离、方位和倾斜值。
电子测距仪使用方法
电子测距仪使用方法
电子测距仪（又称激光测距仪）是一种利用激光技术进行测量距离的仪器。
下面是使用电子测距仪的基本步骤：
1. 打开电子测距仪的电源开关，确保电池电量充足。
2. 确定需要测量距离的物体，并将其放置在平坦的表面上。
3. 对准需要测量的物体，将电子测距仪的激光指示器对准物体的目标点。
4. 按下测量按钮，电子测距仪会发射一束激光并计算激光的飞行时间，然后根据飞行时间计算出距离。
5. 读取显示屏上的测量结果，通常以米或英尺为单位。
注意事项：
- 在使用电子测距仪之前，要确保所测量的物体表面为平坦的，不要受到干扰或障碍物的影响。
- 在测量时，要保持电子测距仪与目标物体之间的直线距离，避免角度偏差带来的误差。
- 需要注意激光的安全问题，不要将激光直接照射到人眼或其他易受伤部位。
激光测距仪操作规程讲解
激光测距仪操作规程1.使用方法触按电源开关，接通电源，“电源、测试指示灯”为绿色。
触按档位选择开关，选择适合的档位。
2.将仪表测量端子的两个电流输出端子用两根测试线接到被测导体的两个端子，两个电压输入端子也接到被测导体的两个端子。
3. 如图所示，电压端子应位于电流端子的内侧，并尽量靠近被测试品，以减少引线电阻引入的误差。
4.接线完毕后，触按一下 TESTE 键，“电源、测试指示灯”为红色，显示屏显示的值即为测得的电阻值。
，后三位数字熄5.当被测导体开路或阻值大于选定量程时, 显示屏首位显示“1”灭。
6.注意事项时, a）本仪表使用 6 节 1.5V（LR6，AA）电池供电。
当显示屏出现欠压符号“”请更换电池，以保障得到正确的试值。
换下的旧电池请勿乱扔,以免造成污染。
B)仪器应避免受潮、雨淋、跌落、暴晒等。
超声波测厚仪操作规程1.目的：建立超声波测厚仪标准操作规程。
2.适用范围：试验室所有检验人员执行本规程，部门领导监督，检查本规程的执行。
一、操作规程1、机器校准仪器壳下方有一个厚度为4mm的试块，按“菜单”键进入菜单，通过“上下”箭头选择“声速”，在选择“声速设置”，把声速设置为5920m/s，并在试块上涂抹耦合剂，把探头放在试块中央轻轻压紧，按一下“下箭头”，可以看到仪器显示试块厚度为4.000mm，如果试块厚度测试值不为 4.000mm请在进行校准，直到试块测量厚度为4.000mm。
仪器校准完成后即可以正常测量了。
2、测试块准备准备50mm的测试医用消毒超声耦合剂样品三份，以备测试。
3、声速测试将探头与已准备好的测试样品耦合，确保探头不晃动并耦合良好，此时可以看到，此显示屏上耦合标志。
选择声速测试界面，输入测试厚度，然后按下“菜单键” 时仪器会显示测得的声速值。
分别测试样品得到声速值做好测试记录。
4、测试结束后清理掉探头和仪器上的耦合剂，并按电源键关机。
将仪器放回指定位置。
二、仪器维护保养及注意事项1、没次测量结束后要彻底清洁探头与测试快。
测距仪使用方法
测距仪使用方法测距仪是一种常见的测量工具，广泛应用于建筑、地理勘测、工程测量等领域。
它能够快速、准确地测量距离，提高工作效率。
下面将介绍测距仪的使用方法，希望能帮助大家更好地使用这一工具。
1. 确认测距仪的类型。
首先，要确认所使用的测距仪的类型，包括激光测距仪、超声波测距仪等。
不同类型的测距仪在使用方法上可能会有所不同，因此在使用前要对其进行认真的了解。
2. 准备工作。
在使用测距仪之前，需要进行一些准备工作。
首先，要确保测距仪的电量充足，以免在使用过程中出现意外情况。
其次，要清洁测距仪的镜头和传感器，保持其在测量过程中的准确性。
3. 瞄准目标。
在进行测距之前，需要将测距仪对准目标物体。
在使用激光测距仪时，要将其镜头对准目标，确保激光可以准确地照射到目标物体上。
在使用超声波测距仪时，也需要将其对准目标，确保超声波可以正常发射和接收。
4. 进行测量。
当确认测距仪已经准备就绪并对准目标后，就可以进行测量了。
根据测距仪的类型和功能，可以选择合适的测量模式进行测量。
在进行测量时，要保持稳定，避免手部晃动或者其他干扰因素对测量结果的影响。
5. 保存和记录数据。
在完成测量后，可以将测量结果保存在测距仪的存储器中，或者通过连接电脑进行数据传输和记录。
对于重要的测量数据，建议及时进行记录和备份，以防意外丢失。
6. 维护和保养。
在使用测距仪之后，要进行适当的维护和保养工作，包括清洁镜头、充电、防尘防水等。
这样可以延长测距仪的使用寿命，保证其准确性和稳定性。
总结。
测距仪作为一种重要的测量工具，在各个领域都有着广泛的应用。
正确的使用方法和维护保养对于保证测距仪的准确性和稳定性至关重要。
希望通过本文的介绍，大家能够更好地掌握测距仪的使用方法，提高工作效率，准确完成各项测量任务。

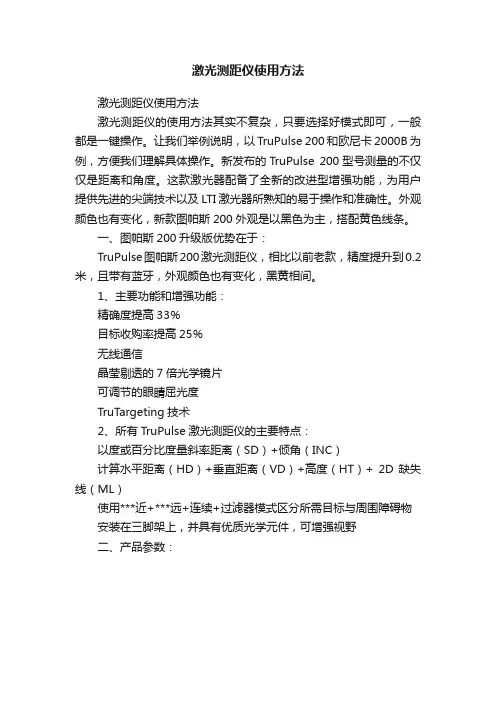

激光测距仪使用方法
激光测距仪使用方法激光测距仪使用方法激光测距仪的使用方法其实不复杂，只要选择好模式即可，一般都是一键操作。
让我们举例说明，以TruPulse 200和欧尼卡2000B为例，方便我们理解具体操作。
新发布的TruPulse 200型号测量的不仅仅是距离和角度。
这款激光器配备了全新的改进型增强功能，为用户提供先进的尖端技术以及LTI激光器所熟知的易于操作和准确性。
外观颜色也有变化，新款图帕斯200外观是以黑色为主，搭配黄色线条。
一、图帕斯200升级版优势在于：TruPulse图帕斯200激光测距仪，相比以前老款，精度提升到0.2米，且带有蓝牙，外观颜色也有变化，黑黄相间。
1、主要功能和增强功能：精确度提高33％目标收购率提高25％无线通信晶莹剔透的7倍光学镜片可调节的眼睛屈光度TruTargeting技术2、所有TruPulse激光测距仪的主要特点：以度或百分比度量斜率距离（SD）+倾角（INC）计算水平距离（HD）+垂直距离（VD）+高度（HT）+ 2D缺失线（ML）使用***近+***远+连续+过滤器模式区分所需目标与周围障碍物安装在三脚架上，并具有优质光学元件，可增强视野二、产品参数：二、五种测量方式：1、SD模式点到点直线距离(斜距)十字光丝直接瞄准被测物体按FIRE键2、VD模式垂直高度(相对高度)即:单点定高目镜内部十字光丝直接瞄准被测物体的最高点适合测量悬空物体的相对高度（如:高架线缆）3、HD模式水平距离十字光丝瞄准被测物体仪器内置的倾斜补偿器会进行自动角度补偿计算离被测物体的水平距离4、HT模式绝对高度即:三点定高，目镜内部十字光丝直接瞄准被测物测量顺序：瞄准被测中部，先测HD水平距离瞄准被测物体的顶部，按FIRE键瞄准被测物体的底部，按FIRE键适合测量建筑物实体的绝对高度——如:建筑物高度，树木高度，塔台高度；5、INC模式倾斜角度（俯仰角度)十字光丝直接瞄准被测物体，按FIRE键。
精确到谬级测距仪使用说明
精确到谬级测距仪使用说明一、测距仪怎么用？首先要给激光测距仪装上电池，直接充电的，使用前先把电充满。
然后每一个激光测电仪都会有一个电源开关。
通过目镜可看到测距仪处于待机状态，再次测量前还要选择好单位。
长按模式键，直接选择想要的单位。
通过测距仪目镜中的内部液晶屏显示，瞄准被测物体。
确定瞄准之后，轻按发射键。
如果被测物体不是很清晰，通过=/—2屈光度调节器，调节被测物体远近的清晰度。
最后通过顺转或逆转调节远近。
二、测距仪使用方法（1）安置仪器先在测站上安置好经纬仪，对中、整平后，将测距仪主机安装在经纬仪支架上，用连接器固定螺丝锁紧，将电池插入主机底部、扣紧。
在目标点安置反射棱镜，对中、整平，并使镜面朝向主机。
（2）观测垂直角、气温和气压用经纬仪十字横丝照准觇板中间，测出垂直角α。
同时，观测和记录温度和气压计上的读数。
观测垂直角、气温和气压，目的是对测距仪测量出的斜距进行倾斜改正、温度改正和气压改正，以得到正确的水平距离。
（3）测距准备按电源开关键“PWR”开机，主机自检并显示原设定的温度、气压和棱镜常数值，自检通过后将显示“good”。
若修正原设定值，可按“TPC”键后输入温度、气压值或棱镜常数（一般通过“ENT”键和数字键逐个输入）。
一般情况下，只要使用同一类的反光镜，棱镜常数不变，而温度、气压每次观测均可能不同，需要重新设定。
（4）距离测量调节主机照准轴水平调整手轮（或经纬仪水平微动螺旋）和主机俯仰微动螺旋，使测距仪望远镜瞄准棱镜中间。
在显示“good”状态下，瞄准也可根据蜂鸣器声音来判断，信号越强声音越大，上下左右微动测距仪，使蜂鸣器的声音大，便完成了瞄准，出现“*”。
瞄准后，按“MSR”键，主机将测定并显示经温度、气压和棱镜常数改正后的斜距。
在测量中，若光速受挡或大气抖动等，测量将暂被中断，此时“*”消失，待光强正常后继续自动测量；若光束中断30秒，须光强恢复后，再按“MSR”键重测。
斜距到平距的改算，一般在现场用测距仪进行，方法是：按“V／H”键后输入垂直角值，再按“SHV”键显示水平距离。
激光测距仪使用和测距仪偏移测量操作流程
测距仪偏移测量操作流程一 测距仪的设置，打开主菜单，选中SERDATA ，按回车键，进入；选中LOG ，按回车键，进入；选中以后，按回车键来确认设置。
系统会自动回到主菜单，再进入SERDA TA ，选中D-XMT ，按回车键，进入；选择AUTO ，按回车键，确认输出设置；系统会自动回到主菜单，再进入SERDA TA ，选中BAUD ，按回车键，进入；波特率设置以后，按回车键，确定。
总结，在进行Contour XRLic 激光测距仪与Trimble GEO CE 的连接时，测距仪需进行：1． 连接仪器的设置2． 数据传输的设置3． 波特率的设置二GPS的设置：在GEO CE 上打开TerraSync , 进入安装菜单，在屏幕的右下角，点击外部传感器，在激光前的方框中选中，点击属性，在激光属性的菜单里，进行端口和波特率（此处的波特率一定与激光测距仪的波特率一致，才能进行两者的连接）的设置，设置好以后，点击确定，保存设置。
三偏移观测具体操作在数据采集过程中，在选项的下拉菜单中，点击偏移，1、选中距离—方位，点击下一步，进入下面菜单在手持机记录了一定的数据后，使用激光测距仪瞄准要测的偏移的点，使测量模式处于标准测量模式下，待稳定以后，按下“Trigger”测量键，直到数据显示，再松开。
则GPS所在点与要测的偏移点的位置关系就在TerraSync屏幕上显示了，只需在GPS 采集够数据，点击确定，GPS就记录下了我们想得到的偏移的那个点了。
2、选中距离—距离，点击下一步，进入。
在数据采集中，找到合适的参考位置，并等到手持机在该点记录了合适的数据，点击下一步，屏幕上显示出要记录参考位置1与偏移点之间的信息，使用激光测距仪瞄准要测的偏移的点，使测量模式处于标准测量模式下，待稳定以后，按下“Trigger”测量键，直到数据显示，再松开，这样激光测距仪就把参考位置1的偏移信息记录下了。
找到合适的参考位置点2，再点击下一步，屏幕上显示出要记录参考位置2，点击屏幕右上角的继续键，手持机开始对参考点2进行数据采集，并等到手持机在该点记录了合适的数据，点击下一步，同样，使用测距仪测出测出两点的距离，弹出菜单，根据实际测量，选择方位，选中以后，点击下一步，进入偏移计算，再点击确定，返回采集主菜单，点击确定，则记录完成，采集的点要素就是我们偏移观测的那个点。
