《发电厂电气部分》第一次作业答案

合集下载

2020年春季学期课程作业发电厂及变电站电气部分第1次-重庆大学网络教育学院-参考资料

重庆大学网络教育学院-2020年春季学期课程作业发电厂及变电站电气部分第1次-参考资料
请认真阅读一下说明然后下载：题库有可能会换，不保证全部都有！请仔细核对是不是您需要的题目再下载！！！！
本文档的说明：如果题目顺序和你的试卷不一样，按CTRL+F在题库中逐一搜索每一道题的答案，预祝您取得好成绩百！
一、单项选择题 (共 20 题、0 / 40 分 )
1、
屋内配电装置和屋外配电装置是按（）。

A、
电气设备安装场所的不同区分的
B、
电气设备安装方式的不同区分的
C、
电气设备型号的不同区分的
D、
电气设备尺寸的不同区分的
参考答案是：A
2、
以下选项中，不宜做高压厂用电压的是（）。

A、
380V
B、
3kV
C、
6kV
D、
10kV
参考答案是：A
3、。

姚春球版《发电厂电气部分》习题及参考答案

姚春球编《发电厂电气部分》教材计算题参考答案第二章 P6215. 0266.00=R Ω，14.1=s K ，31003.0-⨯=R Ω／m ，18.0==r c F F m 2/m ，05.46=c QW/m ，04.58=r Q W/m ，7.1862=I A 。

16. 1.1=k t s ，78.699==p k Q Q (kA)2·s ，161048.0⨯=i A J/（Ω·m 4），161055.0⨯=f A J/（Ω·m 4），f θ=75℃<200℃，满足热稳定。

17. 61067.1-⨯=J m 4，8.17=m kg/m ，1602.3661>=f H Z ，β=1，86.4942max =F N 。

18. 8625==w w I I A ，0703.0=s T s ，4.1778616j s e I -==A ，4.87390j re I -=A 。

19. 开断各种短路故障，工频恢复电压有效值、工频恢复电压最大值、恢复电压最大值分别为：开断单相接地短路： )(01.127kV ， )(62.179kV ， )(43.269kV ；开断三相不接地短路，首先开断相： )(52.190kV ， )(43.269kV ， )(145.404kV ；开断三相接地短路，首先开断相： )(12.165kV ， )(51.233kV ，)(27.350kV 。

开断两相短路，首先开断相： )(12.165kV ， )(48.233kV ，)(21.350kV 第四章 P18612. 2台主变，110kV 侧初期采用内桥接线，终期发展为单母线分段接线；10kV 侧采用单母线分段接线。

主接线图（略）。

max max7.0S S ='=15.22MVA ，可选择SF7-16000/110变压器。

13.需设10kV 发电机电压母线， 2×50MW 发电机接于10kV 母线上，且采用工作母线分段的双母线（双母三分段），母线分段及各电缆馈线均装设普通电抗器，母线上设2台主变T1、T2与220kV 系统联系； 200MW 发电机采用发电机-双绕组变单元接线，直接接于220kV 母线，采用可靠性高的SF 6断路器及双母线接线（当采用其他型式断路器时，则采用双母线带旁路接线）。

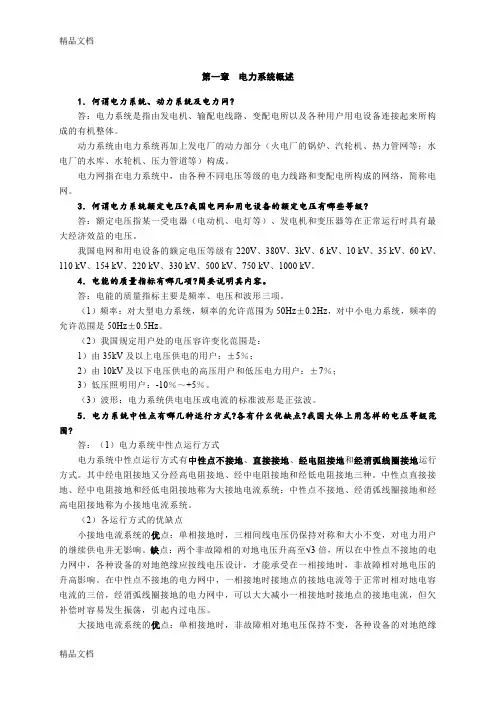

《发电厂电气部分》课后习题答案

第一章能源和发电1—2 电能的特点：便于大规模生产和远距离输送；方便转换易于控制；损耗小;效率高;无气体和噪声污染.随着科学技术的发展,电能的应用不仅影响到社会物质生产的各个侧面，也越来越广泛的渗透到人类生活的每个层面。

电气化在某种程度上成为现代化的同义词。

电气化程度也成为衡量社会文明发展水平的重要标志。

1—3 火力发电厂的分类，其电能生产过程及其特点？答：按燃料分:燃煤发电厂；燃油发电厂;燃气发电厂；余热发电厂。

按蒸气压力和温度分：中低压发电厂；高压发电厂；超高压发电厂；亚临界压力发电厂;超临界压力发电厂。

按原动机分：凝所式气轮机发电厂；燃气轮机发电厂；内燃机发电厂和蒸汽—燃气轮机发电厂。

按输出能源分：凝气式发电厂；热电厂。

按发电厂总装机容量分：小容量发电厂；中容量发电厂;大中容量发电厂；大容量发电厂。

火电厂的生产过程概括起来说是把煤中含有的化学能转变为电能的过程。

整个生产过程分三个系统:燃料的化学能在锅炉燃烧变为热能,加热锅炉中的水使之变为蒸汽，称为燃烧系统；锅炉产生的蒸汽进入气轮机，冲动气轮机的转子旋转,将热能转变为机械能，称不汽水系统；由气轮机转子的机械能带动发电机旋转，把机械能变为电能，称为电气系统。

1-4 水力发电厂的分类，其电能生产过程及其特点？答:按集中落差的方式分为：堤坝式水电厂；坝后式水电厂；河床式水电厂；引水式水电厂；混合式水电厂。

按径流调节的程度分为:无调节水电厂；有调节水电厂；日调节水电厂;年调节水电厂；多年调节水电厂。

水电厂具有以下特点:可综合利用水能资源;发电成本低，效率高;运行灵活；水能可储蓄和调节；水力发电不污染环境；水电厂建设投资较大工期长；水电厂建设和生产都受到河流的地形，水量及季节气象条件限制,因此发电量也受到水文气象条件的制约，有丰水期和枯水期之分，因而发电量不均衡；由于水库的兴建,淹没土地，移民搬迁，农业生产带来一些不利，还可能在一定和程度破坏自然的生态平衡。

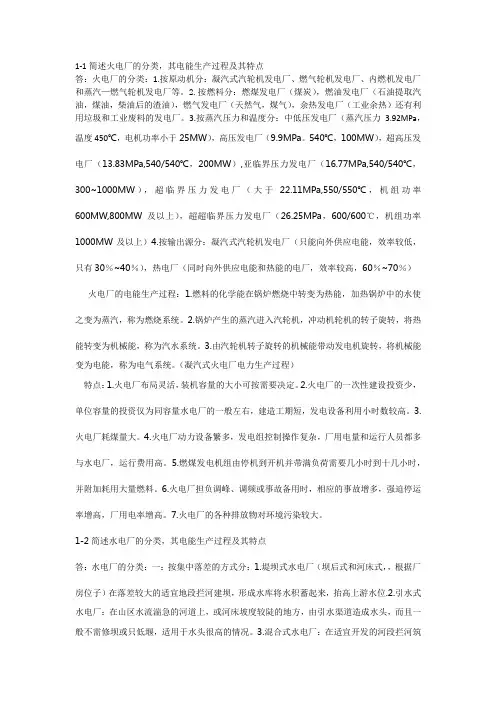

第4版发电厂电气部分课后题答案

1-1简述火电厂的分类，其电能生产过程及其特点答：火电厂的分类：1.按原动机分：凝汽式汽轮机发电厂、燃气轮机发电厂、内燃机发电厂和蒸汽—燃气轮机发电厂等。

2.按燃料分：燃煤发电厂（煤炭），燃油发电厂（石油提取汽油，煤油，柴油后的渣油），燃气发电厂（天然气，煤气），余热发电厂（工业余热）还有利用垃圾和工业废料的发电厂。

3.按蒸汽压力和温度分：中低压发电厂（蒸汽压力 3.92MPa，温度450℃，电机功率小于25MW），高压发电厂（9.9MPa。

540℃，100MW），超高压发电厂（13.83MP a,540/540℃，200MW）,亚临界压力发电厂（16.77MPa,540/540℃，300~1000MW），超临界压力发电厂（大于22.11MPa,550/550℃，机组功率600MW,800MW及以上），超超临界压力发电厂（26.25MPa，600/600℃，机组功率1000MW及以上）4.按输出源分：凝汽式汽轮机发电厂（只能向外供应电能，效率较低，只有30％~40％），热电厂（同时向外供应电能和热能的电厂，效率较高，60％~70％）火电厂的电能生产过程：1.燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统。

2.锅炉产生的蒸汽进入汽轮机，冲动机轮机的转子旋转，将热能转变为机械能，称为汽水系统。

3.由汽轮机转子旋转的机械能带动发电机旋转，将机械能变为电能，称为电气系统。

（凝汽式火电厂电力生产过程）特点：1.火电厂布局灵活，装机容量的大小可按需要决定。

2.火电厂的一次性建设投资少，单位容量的投资仅为同容量水电厂的一般左右，建造工期短，发电设备利用小时数较高。

3.火电厂耗煤量大。

4.火电厂动力设备繁多，发电组控制操作复杂，厂用电量和运行人员都多与水电厂，运行费用高。

5.燃煤发电机组由停机到开机并带满负荷需要几小时到十几小时，并附加耗用大量燃料。

6.火电厂担负调峰、调频或事故备用时，相应的事故增多，强迫停运率增高，厂用电率增高。

大工19秋《发电厂电气部分》在线作业1 辅导答案

大工19秋《发电厂电气部分》在线作业1
一、单选题（共 10 道试题，共 50 分。

）
1. 下列选项有关无汇流母线的主接线的特点，说法不正确的是（）。

A. 使用的开关电器少
B. 配电装置占地面积大
C. 没有母线故障和检修问题
D. 投资较小
正确答案：B
2. 下列选项（）属于补偿设备。

A. 断路器
B. 消弧线圈
C. 隔离开关
D. 熔断器
正确答案：B
3. 有关大电流分相封闭母线的特点，说法不正确的是（）。

A. 母线散热条件较好
B. 有色金属消耗量增加
C. 安装和维护的工作量小
D. 外壳产生损耗
正确答案：A
4. 目前全国最大的核电站是（）电站。

A. 江苏田湾
B. 山东邹县
C. 三峡
D. 白山
正确答案：A
5. 有关减少钢构损耗和发热的措施，说法不正确的是（）。

A. 断开载流导体附近的钢构闭合回路并加上绝缘垫
B. 采用电磁屏蔽
C. 采用分相封闭母线
D. 增强钢构表面磁场强度
正确答案：D
6. 热量从高温物体以热射线的方式传至低温物体的过程，称为（）。

A. 对流
B. 辐射
C. 导热
D. 以上选项均不正确
正确答案：B。

西交《发电厂电气部分》在线作业满分答案

西交《发电厂电气部分》在线作业一、单选题（共 20 道试题，共 40 分。

）1. 除发电机外，（）是发电厂中最为贵重的大型电气设备。

A. 主变压器；B. 联络变压器；C. 厂用变压器；D. 自用变压器；正确答案：A2. 电气设备的动稳定电流应不小于通过该电气设备的最大()。

A. 三相冲击短路电流B. 冲击短路电流C. 三相短路电流D. 持续工作电流正确答案：A3. 决定熄弧的基本因素是（）。

A. 弧隙介质强度和加在弧隙上的恢复电压B. 弧隙温度和弧隙恢复电压C. 弧隙温度和弧隙距离D. 弧隙距离和加在弧隙上的恢复电压正确答案：A4. 对供电距离较远、容量较大的电缆线路，应校验其电压损失ΔU(%)，一般应满足（）。

A. ΔU(%)≤5%B. ΔU(%)≤10%C. ΔU(%)≤15%D. ΔU(%)≤20%正确答案：A5. 电气设备额定电流的选择条件是它的值要大于等于（）。

A. 短时最大工作电流B. 最大持续工作电流C. 最大短路电流D. 持续短路电流正确答案：B6. 关于导体稳定温升说法正确的是（）。

A. 与电流的平方成正比，与导体材料的电阻成反比B. 与电流的平方成正比，与导体材料的电阻成正比C. 与电流的平方成反比，与导体材料的电阻成反比D. 与电流的平方成反比，与导体材料的电阻成正比正确答案：B7. 发电机运行频率高于额定频率时，发电机的运行效率将（）。

B. 下降C. 不变D. 根据具体的发电机有不同的结果正确答案：B8. 厂用电接线形式，错误的描述是（）。

A. 通常都采用单母线分段接线形式，即为提高厂用电系统的供电可靠性，高压厂用母线按锅炉的台数分成若干独立工作段。

B. 同一机炉或在生产过程上相互有关的电动机和其他用电设备应接在同一分段上，同一机炉自用机械有两套互为备用，则应接在不同分段上；C. 全厂公用负荷，不需要设置公用段，分布在不同分段上；D. 低压厂用母线一般也可按锅炉分段，由相应的高压厂用母线供电；正确答案：C9. 发电机不对称运行属于（）。

《发电厂电气部分》(含答案版)

《发电厂电气部分》(含答案版)能源和发电1、火、水、核等发电厂的分类依据一次能源的不同，发电厂可分为：火力发电厂、水力发电厂、核电厂、风力发电厂等。

火电厂的分类：（1）按蒸汽压力和温度分：中低压发电厂，高压发电厂，超高压发电厂，亚临界压力发电厂，超临界压力发电厂。

（2）按输出能源分：凝汽式发电厂，热电厂（3）按原动机分：凝汽式汽轮发电厂，燃气轮机发电厂，内燃机发电厂，蒸汽--燃气轮轮机发电厂。

水力发电厂的分类：按集中落差的方式分类：堤坝式水电厂（坝后式，河床式），引水式水电厂，混合式水电厂。

（2）按径流调节的程度分类：无调节水电厂，有调节水电厂（根据水库对径流的调节程度：日调节水电厂，年调节水电厂，多年调节水电厂）。

核电厂的分类：压水堆核电厂，沸水堆核电厂。

2、抽水蓄能电厂的作用调峰，填谷，调频，调相，备用。

3、火电厂的电能生产过程及其能量转换过程P14火电厂的电能生产过程概括的说是把煤中含有的化学能转变为电能的过程。

整个过程可以分为三个系统：1、燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；2、锅炉中产生的蒸汽进入汽轮机，冲动汽轮机转子旋转，将热能转变为机械能，称为汽水系统；3、由汽轮机转子旋转的机械能带动发电机旋转，把机械能变为电能，称为电气系统。

能量的转换过程是：燃料的化学能－热能－机械能－电能。

4、水力发电厂的基本生产过程答：基本生产过程是：从河流较高处或水库内引水，利用水的压力或流速冲动水轮机旋转，将水能转变成机械能，然后由水轮机带动发电机旋转，将机械能转换成电能。

第二章发电、变电和输电的电气部分1、一次设备、二次设备的概念一次设备：通常把生产、变换、输送、分配和使用电能的设备，如发电机、变压器和断路器等称为一次设备二次设备：对一次设备和系统的运行状态进行测量、控制、监视和保护的设备，称二次设备2、断路器、隔离开关的区别隔离开关由于没有灭弧装置，不能开断负荷电流或短路电流。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

《发电厂电气部分》第一次作业答案一、单项选择题。

本大题共38个小题，每小题2.0 分，共76.0分。

在每小题给出的选项中，只有一项是符合题目要求的。

1.隔离开关的用途之一是（）( C )A.切断负荷电流B.切断短路电流C.拉合小电流回路D.拉合大电流回路2.双母线接线采用双母线同时运行时，具有单母线分段接线的特点（）( D )A.因此，双母线接线与单母线与单母线分段接线是等效的B.但单母线分段接线具有更大的运行灵活性C.并且两者的设备数量一样D.但双母线接线具有更大的运行灵活性3.如果要求任一组母线发生短路故障均不会影响各支路供电，则应选用（）( C )A.双母线接线B.双母线分段带旁路接线C.二分之三接线D.多角形接线4.热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它的（）( C )A.长期工作时的最高允许温度B.长期工作时的最高允许温升C.短路时的最高允许温度D.短路时的最高允许温升5.水平方向布置的三相平行导体在发生三相短路时，最大电动力出现在（）( A )A.B相B.C相C.A相D.边相6.少油式断路器中油的用途是（）( B )A.绝缘B.灭弧C.冷却D.隔离7.在降压变电所低压母线侧发生短路，母线分列运行比母线并列运行时，其短路电流要（）( B )A.大B.小C.一样D.可大可小8.发电厂的厂用电备用方式，采用明备用方式与暗备用方式相比，厂用工作变压器的容量（）( B )A.增大B.减小C.一样D.不确定9.发电机引出线导体截面积选择是按（）( B )A.长期发热允许电流B.经济电流密度C.热稳定D.动稳定10.配电装置的母线截面积选择是按（）( A )A.长期发热允许电流B.经济电流密度C.热稳定D.动稳定11.矩形截面导体竖放比平放散热效果（）( A )A.好B.差C.一样D.可好可差12.大型火力发电厂厂用电系统接线形式通常采用（）( C )A.单母线B.双母线C.单母线分段D.双母线分段13.加装旁路母线的唯一目的是（）( D )A.检修变压器不停电B.检修线路不停电C.检修母线不停电D.检修出线断路器不停电14.第一台电抗器的型号是NKL-10-500-3，第二台电抗器的型号是NKL-10-300-5，哪一台电抗器的限流好（）( B )A.第一台B.第二台C.一样D.不确定15.电流互感器正常运行时二次侧不允许（）( C )A.短路B.接地C.开路D.都不允许16.电压互感器正常运行时二次侧不允许（）( A )A.短路B.接地C.开路D.都不允许17.与导体长期发热的稳定温升有关的是（）( C )A.起始温升B.起始温升和载流量C.载流量D.起始温度18.大中型发电厂，特别是火力发电厂的厂用电备用方式，常利用（）( A )A.明备用B.暗备用C.与系统相连的主变兼作备用D.快速启动的柴油发电机组19.电压互感器0.5级准确度级标准条件是（）( A )A.电压误差±0.5%B.相位误差0.5°C.电压误差±0.5伏D.相位误差0.5′20.已知发电机额定电压10.5kV，额定功率20MW，功率因数0.8，最大负荷利用小时Tmax=3200h。

发电机引出线三相短路电流数据为I″= 28kA，I tk/2 = 22kA，I tk = 20kA。

短路电流冲击系数为1.8。

继电保护动作时间为0.1s，断路器全开断时间为0.2s。
