通风与空调工程安装安全技术交底(标准版)
通风空调工程技术交底
通风空调工程技术交底一、背景介绍通风空调工程是指通过科学的空气流动方式，调节室内空气温度、湿度和洁净度，提供舒适的室内环境。
技术交底是指施工单位向工程监理、业主和相关人员详细介绍工程的施工技术、质量要求和安全措施等内容。
二、技术交底内容1. 工程概况通风空调工程的位置、规模、用途、设计要求等基本信息。
2. 施工方案按照设计方案，详细介绍通风空调系统的布置、管道走向、设备安装方式等。
3. 施工流程详细说明通风空调工程的施工流程，包括材料准备、设备安装、管道连接、电气接线、调试等步骤。
4. 施工要求4.1 材料要求：介绍通风空调系统所使用的材料的品牌、规格、性能要求等。
4.2 设备安装要求：包括设备安装位置、固定方式、防震措施等。
4.3 管道连接要求：介绍管道连接的方法、材质、密封要求等。
4.4 电气接线要求：详细说明空调系统的电气接线方式、标准等。
4.5 调试要求：介绍通风空调系统的调试步骤、参数设置和调整要求等。
5. 质量控制5.1 施工质量检查：详细介绍通风空调工程的质量检查方法和标准。
5.2 质量纠正措施：如发现施工质量不符合要求，应采取相应的纠正措施。
6. 安全措施6.1 施工安全要求：包括通风空调工程施工中的安全注意事项、防护措施等。
6.2 应急预案：介绍通风空调工程施工过程中可能浮现的突发情况的应急处理预案。
7. 现场管理7.1 施工人员管理：介绍施工人员的组织、分工、培训等管理措施。
7.2 施工现场秩序：要求施工现场保持整洁、安全、有序。
8. 工程验收8.1 验收标准：详细介绍通风空调工程验收的标准和要求。
8.2 验收程序：包括通风空调工程验收的步骤、时间安排等。
9. 相关文件提供通风空调工程的设计图纸、施工图纸、技术规范、质量检查表等相关文件。
三、技术交底的目的1. 确保施工人员了解通风空调工程的施工要求和技术规范，提高施工质量。
2. 提供给工程监理和业主了解工程发展情况，确保工程按照设计要求进行施工。

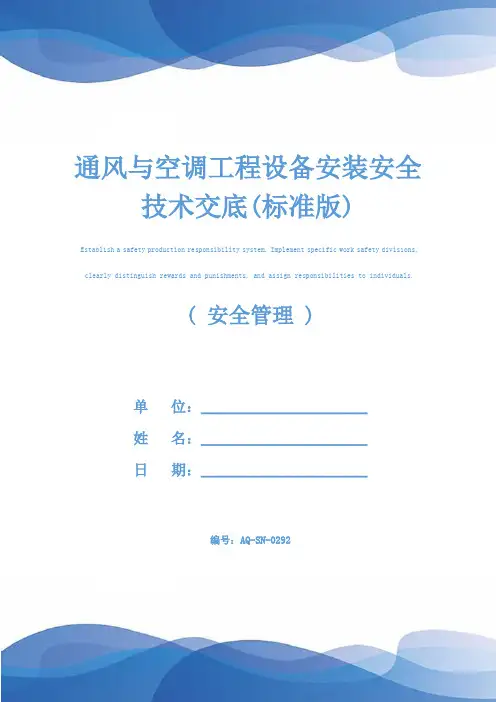

通风与空调工程设备安装安全技术交底(标准版)
通风与空调工程设备安装安全技术交底(标准版)Establish a safety production responsibility system. Implement specific work safety divisions, clearly distinguish rewards and punishments, and assign responsibilities to individuals.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-0292通风与空调工程设备安装安全技术交底(标准版)1．凡是从事设备安装工作的人员应执行国家、行业有关安全技术规程。
2．新参加工作的工人，应进行安全技术培训和教育，没有经过安全技术教育的人不得上岗施工，对本工种安全技术规程不熟悉的人，不得独立作业。
3．凡编制施工组织设计或施工技术措施文件时，应同时编制切合实际情况的安全技术措施。
4．凡参与设备安装施工的电焊工、气焊工、起重吊车司机和现场叉车司机，必须经过当地劳动部门安全培训，考试合格后方可参与施工。
5．土建、装饰、安装等几个单位在同一现场施工时，必须共同拟定确保安全施工的措施。
否则不许工人在同一垂直线下方工作。
6．设备吊装必须按施工方案规定选用索具、工具以及机械设备。
7．吊点应按技术资料指定部位，如无据可查，应使吊点设在质心以上且不得损坏设备。
8．钢丝绳吊索挂好后，应稍加受力，以调整使千斤受力均匀，同时也使设备的部件保持平衡，然后再起吊离地5～10cm，检查是否平衡，一切正常后方可正式起吊。
9．严禁在精加工面，传动轴上捆扎千斤或扛撬。
10．设备组装或就位对孔时，严禁用手插入连接面或用手去摸螺丝孔。
11．设备和附件未经固定或放稳，严禁松钩。
12．严禁易滚动或未经捆扎的工件，随设备或部件一并起吊。
通风空调工程技术交底
通风空调工程技术交底一、概述通风空调工程技术交底是指在工程施工过程中，由施工方向工程参预人员进行技术交底，明确工程的设计要求、施工方法、质量标准以及安全注意事项等。
本文将详细介绍通风空调工程技术交底的内容和要求。
二、技术交底内容1. 工程设计要求：交底人员应详细介绍通风空调工程的设计要求，包括空气处理设备的选型、管道布置、风口位置等。
同时，还应说明设计图纸的具体内容，以及与其他工程的协调要求。
2. 施工方法：交底人员应详细介绍通风空调工程的施工方法，包括设备安装、管道连接、风口安装等。
同时，还应说明施工过程中需要注意的事项，如安全操作规范、施工顺序等。
3. 质量标准：交底人员应明确通风空调工程的质量标准，包括设备的品牌、型号要求，材料的选用标准，工艺的合格要求等。
同时，还应介绍工程验收的标准和程序。
4. 安全注意事项：交底人员应重点强调通风空调工程施工过程中的安全注意事项，包括安全防护要求、施工现场的安全管理、设备操作的安全措施等。
同时，还应指导施工人员正确使用个人防护装备。
5. 工期要求：交底人员应明确通风空调工程的工期要求，包括各施工阶段的时间安排，工程进度的控制要求等。
同时，还应说明工期延误的风险和影响。
三、技术交底要求1. 交底人员应具备相关的专业知识和经验，能够准确理解和传达工程设计要求、施工方法、质量标准和安全注意事项等内容。
2. 交底人员应准备充分，对于要交底的内容进行详细的准备和整理，确保交底的准确性和完整性。
3. 交底过程中应采用清晰明了的语言，避免使用专业术语或者难以理解的词汇。
可以借助图纸、示意图等辅助工具进行说明。
4. 交底人员应耐心倾听施工人员的问题和疑虑，并及时解答和解决。
5. 交底结束后，应进行总结和复盘，记录施工人员的问题和反馈意见，及时进行整改和改进。
四、技术交底的重要性通风空调工程技术交底对于工程的顺利进行和质量的保证具有重要意义。
1. 保证工程质量：通过技术交底，可以确保施工人员准确理解和遵守工程的设计要求和质量标准，避免施工过程中的错误和失误。
通风与空调施工技术交底
技术交底书XXXX6XX19-02-XX—XX-0 第页/共页保存部门: 保管人：保存期:3年通风及空调施工技术要求为了保证施工质量,各施工班组要严格按施工规范要求、设计要求进行施工。
一、风管的加工制作1、认真核对施工图纸，确定风管的规格、长度、板材厚度进行加工制作。
2、矩形风管镀锌钢板选用规格、法兰规格及螺丝如下表3、排烟风管板材厚度规格加大一级。
4、风管板材拼接的咬口缝应错开，不得有十字型拼接缝。
5、风管法兰的螺栓及铆钉空的孔距不得大于150mm，矩形风管法兰的四角部位应设置螺孔。
6、矩形风管边长大于630mm、保温风管边长大于800mm且管段长度大于1250mm时应采取加固措施.加固框与风管的铆接应牢固、间距应均匀，不应大于220mm。
7、风管外径或外边长的允许偏差：当小于或等于300mm时，为2mm；当大于300mm时，为3mm；管口平面度的允许偏差为2mm，矩形风管两条对角线不应大于3mm。
8、风管法兰的焊缝应熔合良好、饱满，无假焊和孔洞；法兰平面度的允许偏差为2mm。
9、风管与法兰采用铆接连接时，铆接应牢固、不应有脱铆和漏铆现象;10、翻边应平整、紧贴法兰，其宽度应一致,且不应小于6mm；咬缝与四角处不应有开裂与孔洞。
11、风管与法兰采用焊接连接时，风管端面不得高于法兰接口平面.12、与风管连接的柔性短管长度一般为150~300mm，连接牢固严密，进气口比出气口要紧些。
13、连接法兰的螺栓应均匀拧紧,其螺母在同一侧。
14、风口尺寸允许偏差mm二、风管系统安装1、风管安装严格按施工图纸中的标高要求、位置进行安装,并及时进行核对，发现标高有冲突的地方及时上报.2、风管支吊架规格3、垂直安装的风管支吊架的间距不大于4米，至少有两个固定点。
4、消声器、静压箱单独设置支吊架,不得让风管承担其重量。
5、支吊架不宜设置在风口、阀门、检查门及自动机构处、且相距风口等位置不小于200mm.距风管端部的距离不应大于400mm,6、水平管长度大于20米时，需设置固定点防止摆动，每个系统不少于1个固定点。
通风空调施工技术交底
通风空调施工技术交底三级施工技术交底记录编号：合同号：监理单位：XXX施工单位：中交一公局工程名称：贵安新区马场科技新城商业综合体项目施工2标施工时间：工程项目桩号及部位：1.范围本工艺标准适用于工业与民用建筑通风与空调系统，材质为薄钢板、不锈钢板。
2.作业条件2.1 一般送排风系统和空调系统的安装，要在建筑物围护结构施工完，安装部位的障碍物已清理，地面无杂物的条件下进行。
2.2 风管及部件安装工程2.2.1 铝板复合钢板、硬聚氯乙烯板风管及部件安装工程。
2.2.2 对空气洁净系统的安装，应在建筑物内部安装部位的地面做好，墙面已抹灰完毕，室内无灰尘飞扬，或有防尘措施的条件下进行。
2.2.3 一般除尘系统风管安装，宜在厂房的工艺设备安装完或设备基础已确定，设备的连接管、罩体方位已知的情况下进行。
2.2.4 检查现场结构预留孔洞的位置、尺寸是否符合图纸要求，有无遗漏现象，预留的孔洞应比风管实际截面每边尺寸大100mm。
2.2.5 作业地点要有相应的辅助设施，如梯子、架子等，及电源和安全防护装置、消防器材等。
2.2.6 风管安装应有设计的图纸及大样图，并有施工员的技术、质量、安全交底。
3.操作工艺3.1 工艺流程确定标高→制作吊架→设置吊架→安装吊架高架点预检→风管→法兰连接（垫料穿螺丝）→风管排列→无法兰连接（抱箍式插条式）→安装就位找平找正→检验→评定3.2 确定标高按照设计图纸并参照土建基准钱找出风管标高。
3.3 制作吊架3.3.1 标高确定后，按照风管系统所在的空间位置，确定风管支、吊架形式。
3.3.2 风管支、吊架的制作应按照标准编制用料规格和作法制作。
3.3.3 风管支、吊架的制作应注意的问题：3.3.3.1 支架的悬臂、吊架的吊铁采用角钢或槽钢制成；斜撑的材料为角钢；吊杆采用圆钢；扁铁用来制作抱箍。
3.3.3.2 支、吊架在制作前，首先要对型钢进行矫正，矫正的方法分冷矫正和热矫正两种。
小型钢材一般采用冷矫正。

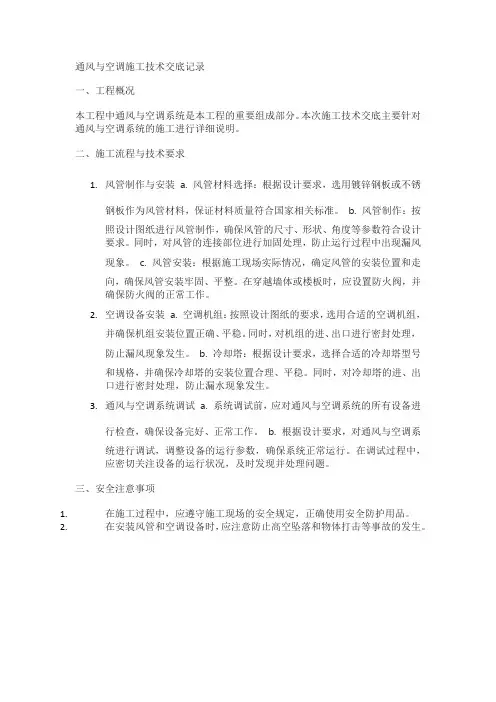

通风与空调施工技术交底记录
通风与空调施工技术交底记录一、工程概况本工程中通风与空调系统是本工程的重要组成部分。
本次施工技术交底主要针对通风与空调系统的施工进行详细说明。
二、施工流程与技术要求1.风管制作与安装a. 风管材料选择：根据设计要求，选用镀锌钢板或不锈钢板作为风管材料，保证材料质量符合国家相关标准。
b. 风管制作：按照设计图纸进行风管制作，确保风管的尺寸、形状、角度等参数符合设计要求。
同时，对风管的连接部位进行加固处理，防止运行过程中出现漏风现象。
c. 风管安装：根据施工现场实际情况，确定风管的安装位置和走向，确保风管安装牢固、平整。
在穿越墙体或楼板时，应设置防火阀，并确保防火阀的正常工作。
2.空调设备安装a. 空调机组：按照设计图纸的要求，选用合适的空调机组，并确保机组安装位置正确、平稳。
同时，对机组的进、出口进行密封处理，防止漏风现象发生。
b. 冷却塔：根据设计要求，选择合适的冷却塔型号和规格，并确保冷却塔的安装位置合理、平稳。
同时，对冷却塔的进、出口进行密封处理，防止漏水现象发生。
3.通风与空调系统调试a. 系统调试前，应对通风与空调系统的所有设备进行检查，确保设备完好、正常工作。
b. 根据设计要求，对通风与空调系统进行调试，调整设备的运行参数，确保系统正常运行。
在调试过程中，应密切关注设备的运行状况，及时发现并处理问题。
三、安全注意事项1.在施工过程中，应遵守施工现场的安全规定，正确使用安全防护用品。
2.在安装风管和空调设备时，应注意防止高空坠落和物体打击等事故的发生。
通风空调安装施工技术交底
通风空调安装施工技术交底技术交底：通风空调安装施工施工单位：（请填写具体单位名称）单位工程名称：通风与空调工程施工1、施工准备1）机具仪表准备：卷扬机、倒链、冲击钻、汽车吊、手电钻、扳手、麻绳、钢丝绳、卡环、钢丝绳夹、手压泵、钢丝钳、撬棍、角尺、钢直尺、卷尺、水平尺、水平仪、百分表、千分尺、塞尺、线坠、水准仪、经纬仪等。
2）现场条件：①土建主体施工完毕，设备基础及预埋件的强度达到安装条件。
②安装前检查现场，确保具备足够的运输空间及场地。
清理干净设备安装地点，无影响设备安装的障碍物及其他管道、设备设施等。
③设备和主、辅材料已运至现场，安装所需机具已准备齐全，且有安装前检测用的场地、水源和电源。
2、施工工艺1）工艺流程：设备基础验收→设备开箱检查→设备运输及转运→设备安装→检查验收。
2）设备基础验收、放线：①设备安装前应根据设计图纸、产品说明书或设备实物，对设备基础进行全面检查，坐标、标高及尺寸应符合设备安装要求。
②设备基础的位置、几何尺寸和混凝土强度、质量应符合设计规定，应有监理单位和安装单位的相关验收资料。
设备基础表面和地脚螺栓预留孔中的杂物、专业资料积水等应清除干净；预埋地脚螺栓的螺纹和螺母应保护完好。
③设备安装前应在基础表面铲出麻面，以使二次浇筑的混凝土或水泥能与基础紧密结合；放置垫铁部位的表面应凿平。
④设备就位前，按施工图和建筑物的轴线或边缘线及标高线，划出安装基准线；确定设备找正、调平的定位基准面、线或点。
3）设备开箱检查验收：A.风机开箱检查验收：①设备开箱检查验收应在设备供货商代表、业主代表、监理工程师和设备安装施工单位验收人员共同参与的情况下进行，如有缺损、锈蚀严重或与设计要求不符，应及时要求设备供货商进行设备更换。
②设备开箱检查前应检查箱号、箱数及包装情况，包装有无损坏和受潮。
③设备开箱后应根据设计图纸、设备装箱单，认真核对设备名称、型号、机号、传动方式；叶轮、机壳和其他部位的主要尺寸；叶轮旋转方向和进出风口的位置、方向等是否符合设计要求，做好检查记录。
通风空调节能工程技术交底
3.2.3新风机、风机盘管安装要领
1)开箱检查：风机盘管应装有装箱单、说明书、产品质量文件和产品性能检测报告等随机文件，进口设备应有商检证明文件。
2)检查每台电机壳体等完好状况，逐台进行通电检查三速试运转情况试验。
A.空调系统绝热材料橡塑保温棉的导热系数、密度、吸水率；同一厂家同材质的绝热材料复验次数不得少于1次。
3.通风和空调节能主要施工方法
3.1管道保温材料采用橡塑保温管壳、板材材料，具体施工步骤和要求如下：
1）清理管道表面的垃圾、浮灰、附着物；特别需要清理管道表面的油漆、涂料、油污等有机物。
2）保温管壳的敷设：
5）漏光检查中对发现的条缝形漏光，应作密封处理。
2漏风量测试方法
漏风量测试装置应采用经检验合格的专用测量仪器或符合《流量测量节流装置》GB-2624规定的计量元件组成的测量装置；分正压试验和负压试验两类，一般按正压条件下分段测试，其步骤如下：
1）测试前，被测风管系统的所有开口处应严密封闭，不得漏风。
1.2.2机房精密空调部分
空调水系统为一次泵变水量双管路异程互为备用管路系统。空调冷水系统分为3个回路，通过水井通至各机房楼层。
空调管井一：供水管KA（B）1-1,DN300；回水管KA（B）2-1,DN300;
空调管井二：供水管KA（B）1-2,DN200；回水管KA（B）2-2,DN200;
空调管井三：供水管KA（B）1-3,DN200；回水管KA（B）2-3,DN200。
1)风管不得敷设在楼板或墙内，且风管内不得敷设其他管线。
2)风管与设备连接、穿越结构缝时需设置柔性连接，其长度分别为150—300mm为宜或大于变形缝100mm以上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Companies want to improve production, safety is the top priority. The occurrence of unsafe accidents must be stifled in the cradle.
（安全管理）
单位：___________________
姓名：___________________
日期：___________________
通风与空调工程安装安全技术交
底(标准版)
通风与空调工程安装安全技术交底(标准版)导语：企业想要提高生产，安全问题就是重中之重。
如果不具备安全管理条件，企业生产就不能顺利进行。
想要企业顺利生产，就要不断更新安全技术，把不安全事故的发生扼杀在摇篮中。
进入施工现场的操作人员必须戴好安全帽，扣好帽带。
操作人员严禁穿硬底鞋及有跟鞋作业。
1.各工种的工人，必须熟悉和遵守本工种的安全操作规程。
凡未受过安全技术教育的施工人员不得参加施工。
2.针对工作的特点、施工方法编制具体的安全技术措施，在施工前进行安全技术交底。
3.土建、装饰、安装等几个单位在同一现场施工时，必须共同拟定确保安全施工的措施。
否则不许工人在同一垂直线下方工作。
4.进入施工现场应穿戴好必要的防护用品。
工作服应做到三紧（袖口、腰身、裤脚），长发应入帽，不得外露。
5.在屋面、框架和管架上铺设铁皮时，不应将半张以上铁皮举得太高，以防大风吹落伤人，下班前应将铁皮钉牢或拴扎牢固。
6.吊运风管或材料时，应注意周围有无障碍物，特别注意不得碰到电线。
7.吊装风管或风机时，应加溜绳稳住，防止冲撞吊装设备及被吊装物品。
8.风管、部件或设备未经稳固，严禁脱钩。
9.不得在未固定好的风管上或架空的铁皮上站立。
10.悬吊的风管应在适当位置设置防止摆动的固定支撑架。
11.在平顶顶棚上安装通风管道、部件时，事先应检查通道、栏杆、吊筋、楼板等处的牢固程度，并应将孔洞、深坑盖好盖板，以防发生意外。
12.起吊风管、部件或设备前应认真检查工具、索具，不得使用有缺陷或损坏的工具、索具。
13.吊装风管所用的索具要牢固，吊装时应加溜绳稳住，与电线应保持安全距离。
