单向阀 1

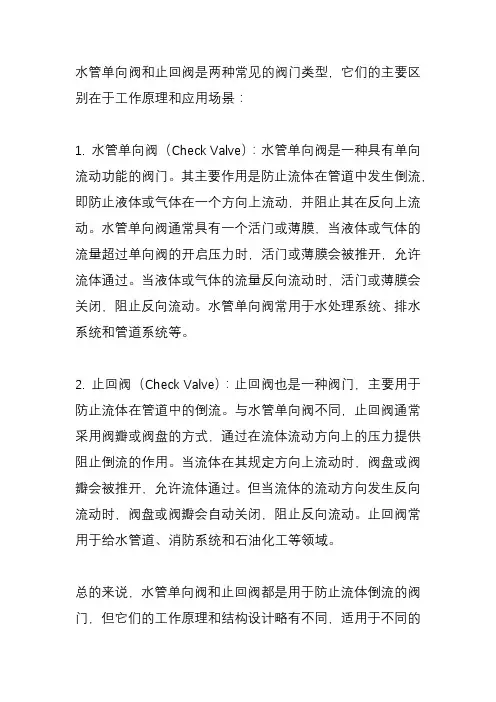

水管单向阀和止回阀的区别？
水管单向阀和止回阀是两种常见的阀门类型，它们的主要区别在于工作原理和应用场景：
1. 水管单向阀（Check Valve）：水管单向阀是一种具有单向流动功能的阀门。
其主要作用是防止流体在管道中发生倒流，即防止液体或气体在一个方向上流动，并阻止其在反向上流动。
水管单向阀通常具有一个活门或薄膜，当液体或气体的流量超过单向阀的开启压力时，活门或薄膜会被推开，允许流体通过。
当液体或气体的流量反向流动时，活门或薄膜会关闭，阻止反向流动。
水管单向阀常用于水处理系统、排水系统和管道系统等。
2. 止回阀（Check Valve）：止回阀也是一种阀门，主要用于防止流体在管道中的倒流。
与水管单向阀不同，止回阀通常采用阀瓣或阀盘的方式，通过在流体流动方向上的压力提供阻止倒流的作用。
当流体在其规定方向上流动时，阀盘或阀瓣会被推开，允许流体通过。
但当流体的流动方向发生反向流动时，阀盘或阀瓣会自动关闭，阻止反向流动。
止回阀常用于给水管道、消防系统和石油化工等领域。
总的来说，水管单向阀和止回阀都是用于防止流体倒流的阀门，但它们的工作原理和结构设计略有不同，适用于不同的
场景和应用。
在选择使用时，需要根据具体的需求和系统要求来确定合适的阀门类型。
如果不确定，可以咨询专业人士或阀门供应商，以获得更准确的建议。

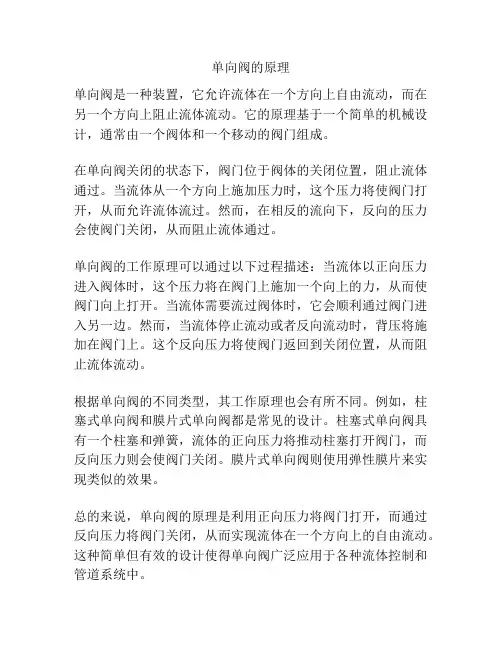

单向阀的原理
单向阀的原理
单向阀是一种装置，它允许流体在一个方向上自由流动，而在另一个方向上阻止流体流动。
它的原理基于一个简单的机械设计，通常由一个阀体和一个移动的阀门组成。
在单向阀关闭的状态下，阀门位于阀体的关闭位置，阻止流体通过。
当流体从一个方向上施加压力时，这个压力将使阀门打开，从而允许流体流过。
然而，在相反的流向下，反向的压力会使阀门关闭，从而阻止流体通过。
单向阀的工作原理可以通过以下过程描述：当流体以正向压力进入阀体时，这个压力将在阀门上施加一个向上的力，从而使阀门向上打开。
当流体需要流过阀体时，它会顺利通过阀门进入另一边。
然而，当流体停止流动或者反向流动时，背压将施加在阀门上。
这个反向压力将使阀门返回到关闭位置，从而阻止流体流动。
根据单向阀的不同类型，其工作原理也会有所不同。
例如，柱塞式单向阀和膜片式单向阀都是常见的设计。
柱塞式单向阀具有一个柱塞和弹簧，流体的正向压力将推动柱塞打开阀门，而反向压力则会使阀门关闭。
膜片式单向阀则使用弹性膜片来实现类似的效果。
总的来说，单向阀的原理是利用正向压力将阀门打开，而通过反向压力将阀门关闭，从而实现流体在一个方向上的自由流动。
这种简单但有效的设计使得单向阀广泛应用于各种流体控制和管道系统中。
单向阀的作用是什么
单向阀的作用是什么
单向阀是一种只允许流体在一个方向上流动的流体控制装置。
它通常由阀体、阀芯和弹簧组成。
单向阀的作用主要有以下几方面：
1. 防止逆流：单向阀能够阻止流体在设备中的逆流，确保流体只能在预定方向上流动。
例如，在液压系统中，单向阀用于防止液压油在液压缸减压或停机后逆流回油箱。
2. 保持压力：单向阀可以维持系统中的压力稳定。
它能够防止流体因系统压力下降而逆流，从而保持系统的稳定运行。
3. 分流控制：在一些系统中，单向阀可以用于将流体分流到多个管道或设备中，并控制流体的流向和流量。
4. 控制流速：单向阀还可以用于控制流体的流速。
通过调整单向阀的开启度，可以控制流体通过阀门的速度和流量。
总之，单向阀在工程和工业领域中有着广泛的应用，能够确保流体在特定方向上流动，并实现对流体的控制和调节。
单向阀的工作原理及应用
单向阀的工作原理及应用单向阀的工作原理及应用单向阀是一种只允许流体在管道中单向流动的阀门。
它广泛应用于各种领域，包括污水处理、化学反应和制药等。
本文将详细介绍单向阀的工作原理以及其主要应用场景。
一、单向阀的工作原理单向阀的工作原理主要基于流体动力学原理。
当流体流向阀芯时，由于流体具有一定的压力，阀芯会在流体压力的作用下产生一定的位移，从而打开阀门，使流体顺利通过。
而当流体流向与阀芯方向相反时，阀芯会在弹簧力或流体逆向压力的作用下关闭阀门，阻止流体的逆向流动。
具体来说，当流体从入口流入单向阀时，流体压力作用于阀芯表面，克服弹簧力或流体逆向压力，推动阀芯向右移动。
随着阀芯的移动，阀门逐渐打开，流体得以顺利通过。
而当流体从出口流出时，阀芯在弹簧力或流体逆向压力的作用下向左移动，关闭阀门，阻止流体的逆向流动。
二、单向阀的应用场景1、污水处理：单向阀在污水处理领域中主要用于防止污水回流。
例如，在污水处理厂的生物反应池中，单向阀安装在出水口处，确保污水能够顺利流出，而不会回流进入反应池。
2、化学反应：在化学反应过程中，单向阀主要用于控制反应物的流量。
例如，在化学反应釜中，单向阀安装在入口管道上，确保反应物能够顺利进入反应釜，而不允许反应产物逆向流出。
3、制药：在制药行业中，单向阀主要用于药液的输送和配制。
例如，在注射液的生产过程中，单向阀安装在药液管道中，确保药液能够顺利流过节流孔，而不允许空气逆向进入管道。
三、单向阀的优缺点1、优点：单向阀结构简单，操作可靠，能够有效地实现流体的单向流动，防止逆流和堵塞。
此外，单向阀具有较低的压降和摩擦力，适用于高流量和大管径的管道系统。
2、缺点：单向阀在某些情况下可能会影响系统的稳定性。
例如，在某些需要双向流动的系统中，单向阀可能会成为系统的薄弱环节，导致系统性能下降。
此外，单向阀的密封性能对流体中的杂质比较敏感，需要定期维护和清洗。
四、总结单向阀是一种重要的管道控制元件，广泛应用于各个领域。

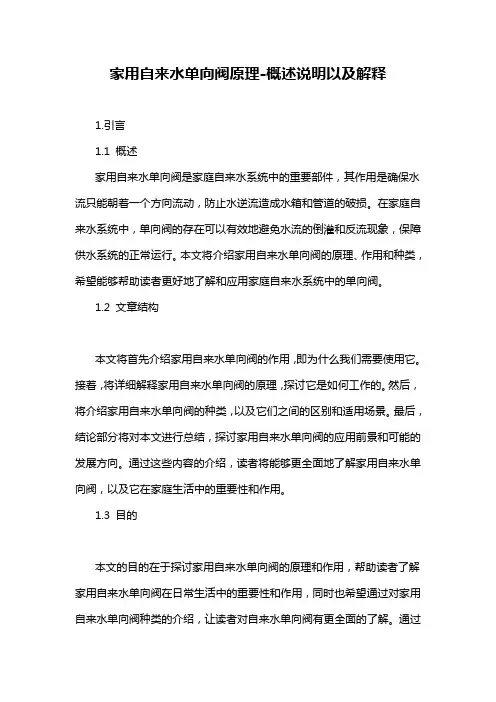

家用自来水单向阀原理-概述说明以及解释
家用自来水单向阀原理-概述说明以及解释1.引言1.1 概述家用自来水单向阀是家庭自来水系统中的重要部件，其作用是确保水流只能朝着一个方向流动，防止水逆流造成水箱和管道的破损。
在家庭自来水系统中，单向阀的存在可以有效地避免水流的倒灌和反流现象，保障供水系统的正常运行。
本文将介绍家用自来水单向阀的原理、作用和种类，希望能够帮助读者更好地了解和应用家庭自来水系统中的单向阀。
1.2 文章结构本文将首先介绍家用自来水单向阀的作用，即为什么我们需要使用它。
接着，将详细解释家用自来水单向阀的原理，探讨它是如何工作的。
然后，将介绍家用自来水单向阀的种类，以及它们之间的区别和适用场景。
最后，结论部分将对本文进行总结，探讨家用自来水单向阀的应用前景和可能的发展方向。
通过这些内容的介绍，读者将能够更全面地了解家用自来水单向阀，以及它在家庭生活中的重要性和作用。
1.3 目的本文的目的在于探讨家用自来水单向阀的原理和作用，帮助读者了解家用自来水单向阀在日常生活中的重要性和作用，同时也希望通过对家用自来水单向阀种类的介绍，让读者对自来水单向阀有更全面的了解。
通过本文的阐述，读者可以更好地选择和使用家用自来水单向阀，保障自家水质安全，提高生活质量。
容2.正文2.1 家用自来水单向阀的作用家用自来水单向阀是一种用来防止水流倒流的阀门，其主要作用是确保自来水只能沿着一个方向流动，防止水从反向流入管道。
在家庭生活中，单向阀通常安装在自来水管道的进水口处，起到防止水质被污染的作用。
另外，家用自来水单向阀还可以在水压不稳定的情况下起到缓冲作用，防止水压突然增大或减小导致水流变化过大，从而保护家庭用水设备不受损坏。
总的来说，家用自来水单向阀的作用是保证自来水的安全、稳定地流入家庭用水设备，并防止水质被污染，是家庭用水系统中的重要组成部分。
2.2 家用自来水单向阀的原理：家用自来水单向阀是一种防止水流逆流的装置，其原理主要依靠阀门的设计和工作原理来实现。
单向阀的基本知识
式、双瓣式和多瓣式三种。蝶式单向阀为直通式、以上 几种单向阀在连接形式上可分为螺纹连接、法兰连接和 焊接三种。单向阀的作用是只允许介质向一个方向
流动，而且阻止反方向流动。通常这种阀门是自动工作 的，在一个方向流动的流体压力作用下，阀瓣打开；流 体反方向流动时，由流体压力和阀瓣的自重合阀瓣
作用于阀座，从而切断流动。2单向阀工作原理单向阀是 指依靠介质本身流动而自动开、闭阀瓣，用来防止介质 倒流的阀门，又称逆止阀、单向阀、逆流阀、和
向阀采用锥形阀芯，因此密封性能好。在要求封闭油路 时，可用此阀作为油路的单向锁紧而起保压作用。液控 单向阀控制油的泄漏方式有内泄式和外泄式二种。
在油流反向出口无背压的油路中可用内泄式；否则需用 外泄式，以降低控制油压力。
全文完！谢谢欣赏 再见！
爱看小说网 /
背压阀。单向阀属于一种自动阀门，其主要作用是防止 介质倒流、防止泵及驱动电动机反转，以及容器介质的 泄放。单向阀还可用于给其中的压力可能升至超过
系统压的辅助系统提供补给的管路上。单向阀主要可分 为旋启式单向阀（依重心旋转）与升降式单向阀（沿轴 线移动）。单向阀的作用是只允许介质向一个方向
流动，而且阻止反方向流动。通常这种阀门是自动工作 的，在一个方向流动的流体压力作用下，阀瓣打开；流 体反方向流动时，由流体压力和阀瓣的自重合阀瓣
单向阀属于一种自动阀门，其主要作用是防止介质倒流、 防止泵及驱动电动机反转等，下面跟大家讲解一下单向 阀的基本知识。单向阀1单向阀的结构与作用启
闭件靠介质流动和力量自行开启或关闭，以防止介质倒 流的阀门叫单向阀。单向阀属于自动阀类，主要用于介 质单向流动的管道上，只允许介质向一个方向流动
，以防止发生事故。单向阀按结构划分，可分为升降式 单向阀、旋启式单向阀和蝶式单向阀三种。升降式单向 阀可分为立式和卧式两种。旋启式单向阀分为单瓣
单向阀的工作原理
单向阀的工作原理单向阀是一种常见的流体控制装置，用于控制流体在管道中的流动方向。
它通常由阀体、阀瓣和弹簧组成。
单向阀可分为重力式单向阀、弹簧式单向阀和液压式单向阀等多种类型，但它们的工作原理基本相同。
单向阀的工作原理如下：1. 重力式单向阀：重力式单向阀利用阀瓣自身分量和流体压力的作用，实现阀门的开关。
当流体压力超过阀瓣自身分量时，阀瓣会被推开，流体可以顺利通过。
当流体压力低于阀瓣自身分量时，阀瓣会自动关闭，阻挠反向流动。
2. 弹簧式单向阀：弹簧式单向阀通过弹簧的压力来控制阀瓣的开关。
当流体压力超过弹簧的压力时，阀瓣会被推开，流体可以通过。
当流体压力低于弹簧的压力时，弹簧会将阀瓣闭合，阻挠反向流动。
3. 液压式单向阀：液压式单向阀利用流体压力的变化来控制阀门的开关。
当流体压力超过设定的阀门压力时，阀门打开，流体通过。
当流体压力低于设定的阀门压力时，阀门关闭，阻挠反向流动。
单向阀的应用范围广泛，常见于液压系统、汽车发动机、空调系统等。
它们的工作原理使得流体只能在一个方向上流动，防止了反向流动，起到了控制和保护的作用。
需要注意的是，单向阀的选型应根据具体的工作条件和流体特性进行选择，以确保其正常工作和长寿命。
在安装和维护单向阀时，应注意清洁工作环境，定期检查和更换阀门部件，以确保其可靠性和安全性。
总结起来，单向阀的工作原理可以归结为利用重力、弹簧或者液压力来控制阀门的开关，从而实现流体在管道中的单向流动。
通过合理选择和使用单向阀，可以有效控制流体的流动方向，提高系统的安全性和可靠性。
单向阀组技术要求
单向阀组技术要求
单向阀组技术要求主要包括以下方面：
1. 阀芯材料：单向阀的阀芯是核心部件，需要耐磨、耐高温、耐腐蚀，并具有较高的硬度。
在低压和小流量场合，阀芯可以采用铜、铝等材料，而在高压和大流量场合，不锈钢、碳钢、陶瓷等材料是首选。
2. 密封性：单向阀的密封性对阀门的使用寿命和安全性至关重要。
密封材料需要耐磨、耐高温、耐腐蚀、耐压性好，并具有较好的弹性和抗老化性能。
常用的密封材料包括橡胶、聚四氟乙烯、聚酯、聚氨酯等。
3. 内部连接面密封性：单向阀的内部连接面的密封性对于防止止回作用十分重要，应严格要求介质泄漏和阀门逆流等情况。
4. 阀门与阀体之间的密封性：阀门与阀体之间的密封性也是关键，以确保整个阀组的密封性能。
5. 流体特性：根据流体特性选择合适的阀芯和密封材料，以确保单向阀组能够有效地控制流体的流动。
6. 工作环境：考虑单向阀组的工作环境，如温度、压力、腐蚀性等，以确保阀组的稳定性和可靠性。
7. 安装要求：根据具体的应用和安装要求，选择适合的连接方式和尺寸规格，以确保单向阀组的正确安装和操作。
8. 测试和验证：对单向阀组进行测试和验证，以确保其性能符合要求，并提供必要的质量保证。
9. 维护和保养：为确保单向阀组的长期使用效果，应定期进行维护和保养，包括清洁、润滑、检查等措施。
10. 安全性能：在某些应用中，单向阀组的安全性能是非常重要的考虑因素，如化工、制药等领域。
选择具有安全认证的阀组，并确保其符合相关安全标准。
总之，单向阀组技术要求需要根据具体的应用场景和需求进行综合考虑，以确保阀组的性能、可靠性、安全性和寿命达到预期要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
15
=15
20
=20
25
=25
30
=30
直角式插装单向阀 =KE Right Angle Cartridge Check Valves
00 无弹簧 Without spring 02
05 标准型 Standard 15 30 50
1X=10至19系列
Series 10 to 19 开启压力
见特性曲线
质量
Cracking Pres. Approx. Mass
(MPa)
(kg)
0.1
见特性曲线
0.2 0.3
See Characteristic 0.5
Curve
1.0 2.0
2.5
0.05
见特性曲线
0.05 0.1
See Characteristic
0.2
Curve
0.25
0.3
型号说明 Model Number Designation
Nominal Size
6 8 10 15 20 25 30 8 10 15 20 25 30
型号 Model Number
TY-S*A**
TY-M-SR***
额定流量
Rated Flow
(L/min)
18 36 60 150 250 350 450 35 50 120 200 300 400
开启压力
Cracking pressure
see characteristic
curves
-1-
太重榆液
插装式式单向阀 Cartridge Check Valve
其它细节见文字说明
Further details in clear text 无代号= 丁腈橡胶密封件
No code = NBR seals, for mineral hydraulic oil
通径 8
=8
Size 10
=10
V= 氟橡胶密封件 V = FPM seals, for phosphate ester hydraulic oil
pressure specified is the pressure required to open the valve and allow free flow.
阀类型 Valve Type
管式单向阀
In-line Check Valves
插装式单向阀
Cartridge Check Valves
公称通径
1=英制 Inch
0=无弹簧
without spring 1= 2= 3= 5=
8=(仅用于通径25和30) Only for Size 25 and Size 30
2=公制 Metric
开启压力
见特性曲线 Cracking Pressure See Characteristic Curves
TY- M-SR * * * -1* /* -*
TY- S * A * * - *
太重榆液
管式单向阀
In-line Check Valves
通径 6
=6
Size 8
=8
10
=10
20
=20
25
=25
30
=30
螺纹连接油口 =A
For threaded connection
其它细节见文字说明 Further details in clear text
单向阀
Check Valves
TY-S*A**
图形符号
Graphical Symbol
TY-M-SR***
图形符号
Graphical Symbol
最高工作压力 Max. Operatห้องสมุดไป่ตู้ng Pressure
31.5MPa
本元件在进口压力达到开启压力时，允许油液自由的从进口流向出口,能完全阻止油液从出口到进口的反向流动。 These valves allow free flow in one direction and prevent flow in the reverse direction .Cracking
