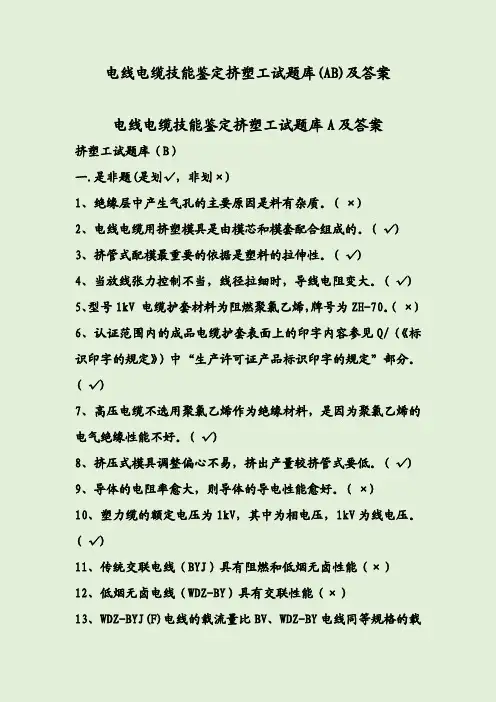

电线电缆技能鉴定挤塑工精彩试题库(A)

挤塑工试题库（B）

一.是非题(是划√，非划×)

1、绝缘层中产生气孔的主要原因是料有杂质。 ( × )

2、电线电缆用挤塑模具是由模芯和模套配合组成的。 ( √ )

3、挤管式配模最重要的依据是塑料的拉伸性。 ( √ )

4、当放线张力控制不当，线径拉细时，导线电阻变大。 ( √ )

5、型号ZR-YJV-0.6/1kV 电缆护套材料为阻燃聚氯乙烯，牌号为ZH-70。 ( × )

6、认证范围内的成品电缆护套表面上的印字内容参见Q/XL03.14.100（《标识印字的规定》）中“生产许可证产品标识印字的规定”部分。 ( √ )

7、高压电缆不选用聚氯乙烯作为绝缘材料，是因为聚氯乙烯的电气绝缘性能不好。( √ )

8、挤压式模具调整偏心不易，挤出产量较挤管式要低。 ( √ )

9、导体的电阻率愈大，则导体的导电性能愈好。( × )

10、塑力缆的额定电压为0.6/1kV，其中0.6kV为相电压，1kV为线电压。( √ )

11、传统交联电线（BYJ）具有阻燃和低烟无卤性能（×）

12、低烟无卤电线（WDZ-BY）具有交联性能（×）

13、WDZ-BYJ(F)电线的载流量比BV、WDZ-BY电线同等规格的载流量低（×）

14、耐火电线与防火专用电线的耐火时间相同（×）

15、陶瓷化硅橡胶复合带采用薄膜烧结机进行绕包

（√）

16、电缆的最高工作温度是由绝缘材料的性能来确定的。（√）

17、绝缘材料的电阻随温度的升高而升高，金属导体的电阻随温度的升高而降低。（×）

18、半导电屏蔽层在电缆中能起到屏蔽电场、减少气隙局部放电、提高绝缘材料击穿强度的作用。（√）

19、单芯交流电缆应采用非磁性材料铠装。（√）

20、电力电缆长期允许载流量除了与电缆本身的材料与结构有关外，还取决于电缆的敷设方式和周围环境。（√）

21、钢丝铠装的电缆适合用于垂直或落差大的敷设场合。（√）

22、热延伸试验是检测绝缘性能的重要指标， VV型电缆需要测试该项目。（×）

23、试验类型可分为型式试验、抽样试验和出厂试验。（×）

24、非标产品就是没有技术要求的产品。（×）

25、高聚物也叫高分子化合物，是一种分子量相同的高分子组成的物质。（×）

26、今有二根电缆线芯，导体外形尺寸和绝缘厚度都相同，其中一根绝缘是PVC，另

一根绝缘是XLPE，那么PVC绝缘线芯的电容是XLPE绝缘线芯的电容的3.5倍左右。（√）

27、聚氯乙烯高聚物与聚乙烯高聚物在电气性能上相比较，前者差，主要原因是前者链节单元中含有极性氯原子。（√）

28、当电缆绝缘内有一个缺陷，加上电压后，还没有发生击穿前，这个缺陷肯定在放电，此时的放电电流是脉冲电流。（√）

29、聚氯乙烯与交联聚乙烯是我公司生产电线电缆常用的电缆料。（√）

30、聚氯乙烯比聚乙烯的比重量大。（√）

31、聚氯乙烯是绝缘材料,聚乙烯是护套材料。（ x ）32、电缆要求绝缘层有较高的绝缘电阻，要求导电线芯有尽可能小的导体电阻。（√）

33、?120挤塑机中的“?120”表示挤塑机螺杆直径。（√）

34、交联聚乙烯有三种联方式，过氧化物交联、硅烷交联、辐照交联，我公司常用的硅烷交联与过氧化物交联，其中硅烷交联主要用于0.6/1kV及以下，过氧化物主要用于中压电缆。（√）

35、硅烷交联常称温水交联，主要采用温水池交联或蒸气交联，交联时间与绝缘厚度有关。（√）

36、交联时两端头不必密封，这样交联的速度会加快。（ x ）

37、目前公司主要采用挤压式模具与挤管式模具，选用挤压式模具时，模芯比线径

大0.1-0.3mm。（√）

38、绝缘上两标识之间的距离不大于200mm，护套上两标识之间的距离不大于500mm。（√）

39、YJLV29—表示铝芯聚氯乙稀护套、交联聚乙稀绝缘、内钢带铠装电力电缆。（√）

40、电缆的内护套，按材料可分为金属和非金属两种。（√）

41、电缆的导体截面积则等于各层导体截面积的总和。（√）

42、电缆线芯相序的颜色，A相为黄色、B相为绿色、C相为红色、地线和中性线为黑色。（×）

43、多芯及单芯塑料电缆的最小曲率半径为15倍电缆外径。（×）

44、10KV电缆终端头和接头的金属护层之间必须连通接地。（√）

45、并列运行的电力电缆，其同等截面和长度要求基本相同。（√）

46、敷设电缆时，须考虑电缆与热管道及其他管道的距离。（√）

47、钢带铠装层的主要作用是抗拉力。（×）

48、泄漏电流的大小是判断电缆能否运行的参考依据。（√）

49、敷设电缆时，应有专人指挥，电缆走动时，严禁用手移动滚轮以防压伤。（√）

50、防止户内电缆终端头电晕放电的常用方法，有等电位法和附加应力锥法。（√）

51、电缆两端的终端头均应安装铭牌，记载电缆名称。（√）

52、测量电缆线路绝缘电阻时，试验前应将电缆接地放电，以保证测试安全的结果准确。（√）

53、滚动电缆盘时，滚动方向应顺着电缆的缠紧方向。（√）

54、电缆的绝缘层的作用，主要是防止线芯受腐蚀。（×）

55、电缆的铠装层的作用，主要是防止外力损坏。（）

56、交联电缆的优点是绝缘性能好，允许工作温度高。（）

57、塑料电缆内部有水分侵入是不会影响使用的。（×）

二.填空题(将正确答案的序号填入横线空格内，

1. 聚氯乙烯材料属于热塑性材料，绝缘层修补时应采用热焊形式进行修补。

2. ZR-KVVP2-22是铜导电线芯，聚氯乙烯绝缘，铜带屏蔽，钢带

铠装，聚氯乙烯护套，控制电缆。

3. 绝缘挤出前须对各种型号、规格的导电线芯进行互检，检查其工艺尺寸、结构（或导体线径、根数）等是否符合本生产工艺的规定及流转卡的说明，并及时做好自检互检记录。

4. 常用螺杆的直径来表征挤塑机规格大小的技术参数。

5. 挤出机螺杆的作用有输送、挤压、混合和塑化。

6. 整个挤塑过程分为三个阶段塑化（混和、熔融和均化）阶段、成型（挤压成型）阶段、定型（冷却和固化）阶段。

7. 电缆的制造要求绝缘层有较大的绝缘电阻，要求导电线芯有较小的导体电阻。

8. 挤塑机的牵引装置主要有轮式和履带式两种。

9. 护套表面应印字，每相邻两个完整标志首尾间距不大于500mm(注明单位)。标志应字迹清楚，容易辨认、耐擦。

10. 百米成圈长度范围为99.95～100.5m。

11、电缆料是高分子化合物，有玻璃态、高弹态、粘流态三种物理状态。

12、挤出机组的冷却系统主要对机身、螺杆、制品进行冷却。

13、BVVB是铜导电线芯，聚氯乙烯绝缘，聚氯乙烯护套，扁形， (固定)布线用电缆。

14、对模具的使用维护应做到光滑整洁，不能有粗糙刻痕、老胶、污点、机械损伤。

15、电缆料在均化段的流动由4种形式的流动组成：正流、横流、倒流、漏流。

16、陶瓷化硅橡胶复合带耐火的最高火焰温度达3000℃，火焰烧蚀后转化为坚硬的壳体，温度越高，壳体越硬，壳体起到隔火和隔热的作用。

17、一般挤出机采用分离型螺杆以保证PVC塑料充分塑化，高速稳定挤出。

18、整个挤塑过程分为三个阶段塑化（混和、熔融和均化）阶段成型（挤压成型）阶段、定型（冷却和固化）阶段。

19、挤出机螺杆的作用有输送、挤压、混合和塑化。

20、防火专用电线采用的防火层材料是陶瓷化硅橡胶复合带，该材料属于无卤、无重金属、无毒、无味的环境友好型材料，符合欧盟ROHS指令。

21、WDZ-BYJ(F)型号中，WDZ表示无卤低烟阻燃，F表示辐照。

22、传统交联电线（BYJ）的最高耐温等级是 90 ℃，低烟无卤电线（WDZ-BY）的最高耐温等级是 70 ℃，紫外光辐照交联无卤低烟阻燃电线（WDZ-BYJ(F)）的最高耐温等级是 125 ℃。

23、WDZ-BYJ(F)产品的阻燃等级可到达Z、ZA、ZB、ZC各等级的阻燃。

24、FH-BV型号中，FH表示防火。

25、传统云母带结构的耐火电线的耐火时间一般为 30-60分钟，防火专用电线的耐火时间为 3小时以上。

26、电线电缆生产中使用的挤塑模具，根据模芯和模套的配合方式分为三种，即挤压式、挤管式、半挤管式。

27、ZR-YJV22的使用的护套材料型号是ZH-90

28、电缆绝缘层的作用是隔绝作用，阻止电流泄漏。

29、电缆检测从内容上分为结构检查、机械物理性能试验和电性能试验；

30、按产品标准验收规则分为例行试验、抽样试验和型式试验。

31、试验结果按检验标准分类为合格品、不合格品返修品、废品；

32、按分等标准分类为优等＿品、一等品、合格品。

33、常用量具有游标卡尺和外径千分尺。

34、试验误差的性质分为系统性误差和偶然性误差；第三类误差指的是

过失误差。

35、消除偶然性测量误差最简单的方法是求多次测量结果的算术平均值。

36、节距是指被绞合导体（或绕包带、线）沿绞合轴线旋转一周所前进的距

离。

37、电绝缘性能包括：绝缘电阻、介电常数、介质损耗、耐电压特性等。

传输特性指频传输特性、抗干扰特性等。

38、电缆的力学性能指抗拉强度、伸长率、弯曲性、弹性、柔软性、耐振动性、耐

磨性以及耐冲击性等。

39、电缆热性能表明电线电缆产品的耐热等级、工作温度、电力电缆的发热和散热

性能、截流量、短路和过载能力、合成材料的热变形和耐热冲击能力、材料的热膨胀性及浸渍或涂层材料的滴流性能等。

40、电力电缆的基本特性：电气性能、力学性能、热性能、耐腐蚀和耐气候性能、

老化性能、其他性能。

41、电力电缆按绝缘材料分类：油浸纸绝缘、橡胶绝缘和塑料绝缘等。

42、按电缆结构特点分：带绝缘电缆又称统包型、分相型、钢管型、扁平型、自容

43、按电缆传输电缆方式分：交流和直流电缆。

44、组成电力电缆的基本结构主要有线芯、绝缘层和外被层三部分。

45、电缆绝缘层的作用是将线芯与大地以及线线间在电气上彼此隔离，从而保证电

能的输送，因此是电缆结构中不可缺少的组成部分。

46、电缆的绝缘层材料有油浸纸、橡胶、纤维、塑料等。

47、规则绞合方法的线芯绞合结构稳定，电力电缆大都采用这种绞合方法。

48、塑料绝缘主要有聚氯乙烯、聚乙烯及交联聚乙烯等。

49、电缆的外护层，保护内护层免受外界的影响和机械损伤，如在运输安装、敷设、

运行中保护电缆线芯、绝缘浸渍物、避免机械损伤、受潮、渗漏外流、腐蚀等作用。

50、电缆的外护层一般由内衬层、铠装层和外被层三部分组成，有的还有加强层。

51、电缆的内衬层位于铠装层和金属护套之间的同心层，起铠装衬垫和金属护套腐

蚀作用。

52、电缆的铠装层用来减少机械力对电缆的影响，在内衬垫层与外被层之间的同心

层，用来承受作用到电缆上的机械力的保护层，同时亦起电场屏蔽和防止外界电磁波干扰的作用。

53、电缆的护层材料主要有金属护层、橡胶塑料护层和组合护层三大类。

54、电缆的护层材料：铅、铝护套多用于油浸纸绝缘电缆；橡胶、塑料护套多用于

橡胶塑料类绝缘电缆。

55、电缆采用组合护层，它的最大优点是柔然轻便、透气性比橡塑护层小，兼具橡

塑护层和金属护层的优点。

56、电缆的组合护层，通常用金属带与塑料组合构成，最常用的材料是铝带和聚乙

57、电缆的组合护层按结构的不同分为铝-聚乙烯组合护层、铝-钢-聚乙烯组合护层

和铝-聚乙烯组合护层三类。

58、塑料、橡胶绝缘电缆的导体或绝缘层材料分别采用半导电塑料和半导电橡皮。

59、对于无金属护套的塑料、橡皮绝缘电缆，在绝缘屏蔽外还有屏蔽铜带或铜丝。

60、电力电缆技术中，通常把35kV及以下电压等级的电缆称为中低压电缆，110kV

及以上等级的电缆称为高压电缆。

三..选择题(将所有正确答案的序号填入横线内，多选少选不得分，每题3分，共45分)

1.铜绞线的绞入率减小，则直流电阻②。

①.增加②.减少③.不变④.无关

2.目前接触到的塑料电线电缆的品种有①②③。

①.塑料绝缘电力电缆②.电气装备用塑料电缆③.塑料绝缘控制电缆

3.电缆的击穿电压与②有关。

①.护套表面②.线芯表面质量③.导电线芯直径

4.电阻率越大，则表明导体的①愈差。

①.导电性能②.耐磨性能③机械性能

5.塑料中加入碳黑的作用是②。

①.增塑剂②.光屏蔽剂③.填充剂④.稳定剂

6.高压电力电缆的作用是①②。

①降低损耗②传输电能③.远距离分配电力

7.模芯过大，塑料制品挤出时易产生③。

①.烧焦②.塑化不好③.偏芯

8.挤出温过低，易使塑料制品①④。

①.塑化不好②.外径小③.外径大④.外观质量差

9.绝缘厚度最薄点不小于④。

①.80%t-0.2 ②.85%t-0.1 ③.90%t-0.2 ④.90%t-0.1

10.挤制铠装外径为40mm的聚氯乙烯护套，挤出厚度为2.5mm，则模孔孔径大致为

③。①.40～42mm ②.56～58mm ③42～45mm

11.产品挤出时进行分段冷却，其作用有①②。

①.定型②.消除内应力③.消除偏芯

12.螺杆的长径比指螺杆的长度与挤塑机的②之比。

①. 螺杆根径②. 螺杆外径③.筒径

13..塑料挤出时由①③现象可知挤出温度一定过高。

①制品颜色改变②.表面粗糙③.模口烟雾较大

14.塑料挤出层脱胶，产生的原因有①③。

①.塑化温度低②.冷却水温高③.牵引速度快

15.挤出机普遍采用③螺杆。

①.等距等深②.等深不等距③.等距不等深④不等深不等距

16.电阻率越大，则表明导体的（ A ）愈差。

A.导电性能

B.耐磨性能

C.机械性能

17.模芯过大，塑料制品挤出时易产生（ C ）

A.烧焦

B.塑化不好

C.偏芯

18.电缆的击穿电压与（ C ）有关。

A.护套表面

B.线芯表面

C.导电线芯直径

19.螺杆的长径比指螺杆的长度与挤塑机的（ B ）之比。

A.螺杆根径

B.螺杆外径

C.筒径

20.挤压式模具是靠（ C ）实现产品最后定型的。

A.温度

B.速度

C.压力

D.强度

21.牵引速度不稳，造成挤出制品外径（ C ）。

A.变粗

B.变细

C.粗细不均

22.常用0～25 mm的游标卡尺精度为（ C ）mm。

A.0.1mm

B.0.01mm

C.0.02mm

D.0.2mm

23.C CC认证是（ A ）

A.强制性认证

B.自愿性认证

C.行业性认证

24.塑料中加入碳黑的作用是（ B ）。

A.增塑剂

B.光屏蔽剂

C.填充剂

D.稳定剂

25.料挤出工艺中最重要的工艺参数为（ B ）。

A.挤出速度

B.挤出温度

C.冷却

26.60227IEC（BV）-450/750V 2.5产品的绝缘线芯火花试验电压为（ A ）

A.6kV

B.10kV

C.15kV

D.20kV

27.电缆的火花试验电压与（ a ）有关。

a.绝缘厚度

b.线芯截面

c.挤出外径

28.挤塑温度过低，易造成塑料制品（ b ）。

a. 焦烧

b. 塑化不好

c.外径小

29.3．聚氯乙烯绝缘材料的比重约为（ c ）g/mm3。

a.0.93

b.1.16

c. 1.40

30.塑料在螺杆的（ b ）发生物态的转变，由固态转为粘流态。

a.加料段

b.熔融段

c.均化段

31.挤制聚氯乙烯塑料机头温度范围在（ c ）℃。（参考温度）

a.120-130

b.140-150

c.165-175

d.180-185

32.绝缘厚度最薄点不小于（ d ）。

a.80%t-0.2

b.85%t-0.1

c.90%t-0.2

d.90%t-

0.1

33.绝缘厚度为1.2mm，火花试验电压为（ c ）。

a.4kV

b. 6kV

c.10kV

d.15kV

34.单芯无屏蔽、铠装层电缆的外护层标称厚度不低于（ c ）。

a.1.2mm

b. 1.4mm

c.1.6mm

d.1.8mm

35.V LV22 0.6/1kV 3*120+1*70的护套标称厚度为2.4mm，最薄点为（ b ）。

a.1.94mm

b. 1.72mm

c.1.96mm

d.2.06mm

36.Y JLV22电缆的外护套应使用什么材料（ a ）。

a.聚氯乙烯

b. 聚乙烯

c.交联聚乙烯

37.电力电缆的基本构造主要由线芯导体、（C）和保护层组成。

（A）衬垫层；（B）填充层；（C）绝缘层；（D）屏蔽层。

38.电缆常用的高分子材料中，（C）字母表示交联聚乙烯。

（A）V；（B）Y；（C）YJ；（D）YJV。

39.电力电缆的电容大，有利于提高电力系统的（B）。

（A）线路电压；（B）功率因数；（C）传输电流；（D）传输容量。

40.电力电缆外护层结构，用裸钢带铠装时，其型号脚下注数字用（C）表示。

（A）2；（B）12；（C）20；（D）30。

41.交联聚乙烯铠装电缆最小曲率半径为（B）电缆外径。

（A）10倍；（B）15倍；（C）20倍；（D）25倍。

42.一根电缆管允许穿入（D）电力电缆。

（A）4根；（B）3根；（C）两根；（D）一根。

43.铝芯XLPE绝缘PVC护套裸钢带铠装电力电缆的型号为（C）。

（A）YJLV29；（B）YJLV30；（C）YJLV20；（D）YJLV35。

44.70mm2的低压四芯电力电缆的中性线标称截面积为（C）。

（A）10mm2；（B）16mm2；（C）25mm2；（D）35mm2。

45.电缆导线截面积的选择是根据（D）进行了。

（A）额定电流；（B）传输容量；（C）短路容量；（D）传输容量及短路容量。

46.将三芯电缆做成扇形是为了（B）。

（A）均匀电场；（B）缩小外径；（C）加强电缆散热；（D）节省材料。

47.在预防性试验项目中，判断电缆能否投入运行的主要依据是（D）是否合格。（A）绝缘电阻；（B）泄漏电流；（C）交流耐压；（D）直流耐压。

48.电缆管内径不应小于电缆外径的1.5倍，水泥管、陶土管、石棉水泥管，其内径

不应小于（D）。

（A）70mm；（B）80mm；（C）90mm；（D）100mm。

49.铅护套的弯曲性能比铝护套的（A）。

（A）强；（B）弱；（C）相同；（D）略同。

50.铠装主要用以减少（C）对电缆的影响。

（A）综合力；（B）电磁力；（C）机械力；（D）摩擦力。

51.使用兆欧表测量线路的绝缘电阻，应采用（C）。

（A）护套线；（B）软导线；（C）屏蔽线；（D）硬导线。

52.使用摇表测量绝缘电阻，正常摇测转速为（B）r/min。

（A）90；（B）120；（C）150；（D）180。

53.10KV电力电缆绝缘电阻应不低于（A）MΩ。

（A）200；（B）300；（C）400；（D）500。

54.直流电缆线芯的正极颜色为（B）色。

（A）红；（B）赭；（C）白；（D）蓝。

55.测量1KV以下电缆的绝缘电阻，应使用（D）兆欧表。

（A）500V；（B）1000V；（C）2500V；（D）500或1000V。

56.锯钢铠工作是在已剥除外护层后进行的，在离破塑口（D）处扎绑线，在绑线处

将钢铠据掉。

（A）5mm；（B）10mm；（C）15mm；（D）20mm。

57.电缆预热的方法可采取提高周围空气温度的方法加热，当温度为5~10℃时，需用

72h，温度为25℃时，则需用（C）h。

（A）12~24；（B）18~32；（C）24~36；（D）32~44。

58.电缆的几何尺寸主要根据电缆（A）决定的。

（A）传输容量；（B）敷设条件；（C）散热条件；（D）容许温升。

59.电缆是由（ABCD）组成。

（A）线芯；（B）绝缘层；（C）屏蔽层；（D）保护层。

60.电缆线芯的材料应是（ABC）。

（A）导电性能好；（B）有好的机械性能；（C）资源丰富的材料；（D）廉价。

61.7、电力电缆的芯数一般有（ABCD）形式。

（A）单芯；（B）双芯；（C）三芯；（D）多芯。

62.电力电缆线芯典型结构形式有（ABCD）。

（A）圆形；（B）椭圆形；（C）中空圆形；（D）扇形。

63.电缆绝缘层材料要求（ACD）。

（A）耐压强度高；（B）介质损耗高；（C）耐电晕性能好；（D）化学性能稳定。64.保护层的作用是保护电缆免受（ACD）侵入。

（A）空气；（B）小动物；（C）杂质；（D）水分。

65.电缆保护层材料要求（ABC）。

（A）密封性好；（B）防腐性好；（C）机械强度高；（D）介质损耗低。

66.电缆线路路径必须便于（ABC）。

（A）防腐；（B）施工；（C）投运后维修；（D）搬迁。

67.电缆保护层由（ABCD）组成。

（A）内护套；（B）内衬层；（C）铠装层；（D）外护套。

68.内护套作用是（ABD）。

（A）绝缘；（B）密封；（C）防腐；（D）防水。

69.塑料绝缘电缆有（AB）等几类。

（A）聚氯乙烯绝缘；（B）交联聚乙烯绝缘；（C）油浸纸绝缘；（D）橡胶绝缘。70.在纯铜中加入少量银，铜的导电率（A）。

（A）下降（B）上升（C）不变 D、显著上升

71.两电缆直径分别为D1和D2，且D1>D2,节距比m相同，其绞入率各为K1和

K2，则两电缆的绞入率（C）。

（A）Ｋ1>Ｋ2 （B）Ｋ2>Ｋ1 （C）Ｋ1＝Ｋ2 （D）Ｋ1≠Ｋ2

72.对称成缆，绞合规则为（2+8+14+19），则成缆直径为绝缘直径的（A）倍。

（A）8.0 （B）8.154 （C）9.0 （D）1.0

73.绝缘线芯长度为1公里时，若绝缘电阻为300兆欧，5公里时为（D）兆欧。

（A）600 （B）900 （C）150 （D）1500

74.多芯电缆相间电压击穿，成缆中的缺陷是（D）。

（A）节距大（B）绕包带过紧（C）填充不够（D）绝缘缺陷

75.钢丝铠装过程中，钢丝凸起的原因有哪些？(AB）

（A）钢丝排列不均匀；（B）电缆实际外径偏小（C）钢丝排列不均匀；（D）电缆实际外径偏大。

76.钢丝铠装过程中，钢丝钢丝有间隙的原因有哪些？(CD）

（A）钢丝排列不均匀；（B）电缆实际外径偏小（C）钢丝排列不均匀；（D）电缆实际外径偏大。

77.铜丝疏绕屏蔽时，铜丝的排列要尽可能均匀，铜丝的平均间隔不大于（B）mm。

（A）3 （B）4 （C）5 （D）8

78.耐压试验的试验电压按电缆运行电压的不同，常以相间电压（ A ）倍的直流电

压，逐

A 2.5-6

B 1.5-2

C 5-6

79.耐压试验的试验电压按电缆运行电压的不同，，逐相试验时间为（ C ）

A 5-15

B 10-15

C 5-10

80.半导体屏蔽除了起均匀电场作用外，也可以起（ D ）作用。

（A）改善老化（B）改善绝缘（C）改善温度（D）改善老化和绝缘性能

81..电缆线芯的功能主要是输送电流，线芯的损耗是由( A )来决定。

(A)导体截面和电导系数；(B)电压高低；(C)电阻系数；(D)温度系数。

82.VV22的型号中,其绝缘材料为（C）

（A）聚乙烯（B）交联聚乙烯YJ （C）聚氯乙烯（D）低烟无卤聚烯烃

83. YLV22的型号中,其绝缘材料为（C）

（A）聚乙烯（B）交联聚乙烯YJ （C）聚氯乙烯（D）低烟无卤聚烯烃
