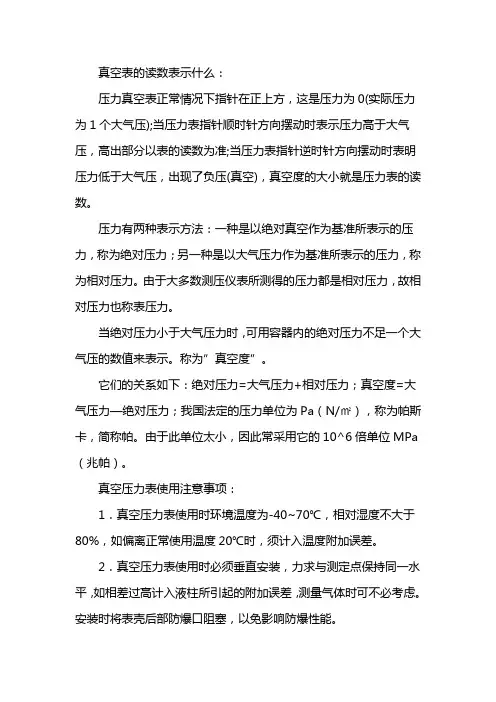

真空表的读数表示什么：
压力真空表正常情况下指针在正上方，这是压力为0(实际压力为1个大气压);当压力表指针顺时针方向摆动时表示压力高于大气压，高出部分以表的读数为准;当压力表指针逆时针方向摆动时表明压力低于大气压，出现了负压(真空)，真空度的大小就是压力表的读数。
压力有两种表示方法：一种是以绝对真空作为基准所表示的压力，称为绝对压力；另一种是以大气压力作为基准所表示的压力，称为相对压力。
由于大多数测压仪表所测得的压力都是相对压力，故相对压力也称表压力。
当绝对压力小于大气压力时，可用容器内的绝对压力不足一个大气压的数值来表示。
称为”真空度”。
它们的关系如下：绝对压力=大气压力+相对压力；真空度=大气压力—绝对压力；我国法定的压力单位为Pa（N/㎡），称为帕斯卡，简称帕。
由于此单位太小，因此常采用它的10^6倍单位MPa （兆帕）。
真空压力表使用注意事项：
1．真空压力表使用时环境温度为-40~70℃，相对湿度不大于80%，如偏离正常使用温度20℃时，须计入温度附加误差。
2．真空压力表使用时必须垂直安装，力求与测定点保持同一水平，如相差过高计入液柱所引起的附加误差，测量气体时可不必考虑。
安装时将表壳后部防爆口阻塞，以免影响防爆性能。
3．真空压力表使用时正常使用的测量范围：在静压下不超过测量上限的3/4，在波动下不应超过测量上限的2/3。
在上述两种压力情况下大压力表测量最低都不应低于下限的1/3，测量真空时真空部分全部使用。
4．真空压力表使用时如遇到真空压力表指针失灵或内部机件松动、不能正常工作等故障时应进行检修，或联系生产厂家维修。
真空表的读数表示什么

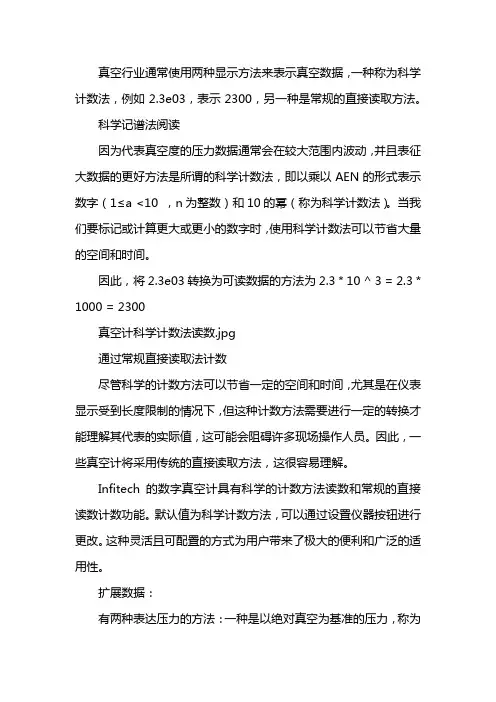

真空行业通常使用两种显示方法来表示真空数据，一种称为科学计数法，例如2.3e03，表示2300，另一种是常规的直接读取方法。
科学记谱法阅读因为代表真空度的压力数据通常会在较大范围内波动，并且表征大数据的更好方法是所谓的科学计数法，即以乘以AEN的形式表示数字（1≤a <10 ，n为整数）和10的幂（称为科学计数法）。
当我们要标记或计算更大或更小的数字时，使用科学计数法可以节省大量的空间和时间。
因此，将2.3e03转换为可读数据的方法为2.3 * 10 ^ 3 = 2.3 * 1000 = 2300真空计科学计数法读数.jpg通过常规直接读取法计数尽管科学的计数方法可以节省一定的空间和时间，尤其是在仪表显示受到长度限制的情况下，但这种计数方法需要进行一定的转换才能理解其代表的实际值，这可能会阻碍许多现场操作人员。
因此，一些真空计将采用传统的直接读取方法，这很容易理解。
Infitech的数字真空计具有科学的计数方法读数和常规的直接读数计数功能。
默认值为科学计数方法，可以通过设置仪器按钮进行更改。
这种灵活且可配置的方式为用户带来了极大的便利和广泛的适用性。
扩展数据：有两种表达压力的方法：一种是以绝对真空为基准的压力，称为绝对压力；另一种是绝对压力。
另一种是以大气压力为基准的压力，称为相对压力。
由于大多数压力测量仪器测量的压力是相对压力，因此该相对压力也称为表压。
当绝对压力小于大气压时，可以由该值表示容器中的绝对压力小于一个大气压。
这就是真空。
它们之间的关系如下：绝对压力=大气压+相对压力；真空=大气压绝对压力;中国的法定压力单位为pa（n / m2），称为Pascal。
由于该单位太小，通常用作单位MPa（MPA）的10 ^ 6倍。
使用真空压力表的注意事项：1.使用真空压力表时，环境温度为-40〜70℃，相对湿度不超过80％。
如果温度偏离正常工作温度20℃，则必须包括附加的温度误差。
2.使用真空压力表时，必须垂直安装以保持与测量点相同的水平。
压力容器基本知识
第一部复习提纲第一章压力容器基本知识一、基本概念（应知）1、压力：垂直作用于物体表面上的力。
单位是“帕斯卡”，简称“帕”，用“Pa”表示。
表压：压力表的读数；表示压力容器内介质压力高出大气压力的部分。
真空度：真空表的读数；表示压力容器内介质压力低出大气压力的部分。
绝对压力：以绝对零压为基础的压力。
P绝＝P表+P大气P绝＝P大气–P真空一、基本概念（应知）2、压力容器：所有承受压力的密闭容器。
3、工作压力：系指容器顶部在正常工艺操作时的压力。
4、设计压力：系指在相应设计温度下用以确定容器计算壁厚及其元件尺寸的压力。
一、基本概念（应知）5、强度：对于某种材料所能承受的压力有一定的限度，超过了这个限度，物体就会破坏，这一限度称为强度。
6、设计温度：系指压力容器在正常操作过程中，在相应设计压力下，表壁或元件金属可能达到的最高或最低温度。
（只有当元件金属的温度低于-20℃时，在按最低温度确定设计温度）二、基本知识（应知）1、压力容器的分类：压力容器分类主要考虑事故发生的可能性与事故危害性的大小两个方面。
（1）按最高工作压力分：低压容器L（0.1≤P W＜1.6MPa）、中压容器M（1.6≤P W＜10Ma）、高压H（10≤P W＜100MPa）容器、超高压容器U(P W≥100MPa)。
（2）按壳体承压方式分：内压容器、外压容器。
1、压力容器的分类（3）按设计温度分：低温容器（t≤－20℃）、常温容器（－20℃＜t＜450℃）、高温容器（t≥450℃）。
（4）按作用原理分：反应容器、换热器、分离器、贮运容器。
1、压力容器的分类（5）《容规》根据容器的压力高低、介质的危害程度及在生成过程中的重要作用将压容器分为三类：第一类容器：低压容器（非易燃、无毒、低压，属于第二、第三类的除外）；第二类容器：中圧（属于第三类除外）、低压锅炉、毒性低压容器等。
第三类容器：高压、超高圧、毒性中圧、移动式、球形等。
2、确定设计压力的方法（1）当容器装有安全泄放装置时，设计压力应不小于安全的开启压力。
真空计读数
真空计读数
真空计是一种用来测量真空度的仪器。
它通过测量压力来判断所测量的系统内的气体分子数，从而获得真空的程度。
真空计的读数是指它显示的压力值，一般以帕斯卡（Pa）为单位。
真空计的读数受到许多因素的影响。
首先，真空计的工作原理决定了其读数的准确度和精确度。
目前常用的真空计有热膨胀、冷阴极离子化、热电离等多种类型，每种类型的真空计都有其特定的读数范围和准确度。
其次，真空计的精确度还与测量环境和装置设置有关。
比如，在真空管道中使用真空计时，需要考虑管道的泄漏情况，以及管道长度和直径对于真空度的影响。
此外，真空计还需要与真空泵相结合使用，真空泵将气体抽出使系统达到所需的真空度。
真空泵的泵速和泵速曲线也会影响真空计的读数。
第三，真空计的读数还受到一些误差的影响。
例如，热膨胀真空计在高真空下会出现气体吸附和脱附的现象，从而引起读数的偏差。
另外，真空计在低压下也会受到空气分子的碰撞影响，导致读数的不准确。
此外，温度对真空计读数的影响也需要被考虑。
由于真空计的工作原理通常与温度有关，温度变化会影响测量结果。
因此，在使用真空计时，需要进行温度校正来消除温度对读数的影响。
总而言之，真空计的读数是根据其显示的压力值来判断真空的程度。
读数的准确度和精确度与真空计本身的工作原理、环境设置以及与之配合使用的真空泵有关。
此外，还需要对温度进行校正，以消除温度对读数的影响。
真空表的读数表示什么
真空度是真空包装机的一个重要指标，在日常工作我们常用多少PA来表示真空泵的极限真空度，但真空包装机上却是用真空表来显示的。
那这两种有什么换算关系呢？
首先真空度是指处于真空状态下的气体稀薄程度。
若所测设备内的压强低于大气压强，其压力测量需要真空表。
从真空表所读得的数值称真空度。
真空度数值是表示出系统压强实际数值低于大气压强的数值，真空表的读数得出的真空度是相对真空度。
所以，相对真空度是个负值。
国际真空行业通用的“真空度”，也是最科学的是用绝对压力标识；指得是“极限真空、绝对真空度、绝对压力”，但“相对真空度”(相对压力、真空表表压、负压)由于测量的方法简便、测量仪器非常普遍、容易买到且价格便宜，因此也有广泛应用。
理论上二者是可以相互换算的,两者换算方法如下：
相对真空度（表值）=绝对真空度(绝对压力)-测量地点的气压（一般是标准大气压）
绝对真空度(绝对压力)= 相对真空度（表值）+测量地点的气压（一般是标准大气压）
例一：表的示值为0，则P=δ+0.1Mpa = 1个大气压
例二：表的示值为-0.1，则P=δ+0.1Mpa = 0 Pa为绝对真空。
(绝对真空是不存在的)
例三：表的示值为-0.08，则P=δ+0.1Mpa =(-0.08+0.1)MPa=0.02Mpa= 2×104Pa=20KPa
真空表上“0”表示正一个标准大气压, “-0.1”表示绝对真空为0。
真空表上的指示值不表示绝对真空度，只表示了相对真空度。
真空表读数与真空度换算
真空表读数与真空度换算真空度单位换算表真空表读数与真空度换算◇真空度用“绝对真空度”、“ 绝对压力” ，即比“ 理论真空” 高多少压力标识；" 绝对真空度" 是指被测对象的实际压力值。
在实际情况中，真空泵的绝对压力值介于0 ～101.325KPa 之间。
绝对压力值需用绝对压力仪表测量，在20℃，海拔高度= 0 的地方，用于测量真空度的仪表(绝对真空表)的初始值为101325Pa( 即一个标准大气压) 。
◇真空度用“ 相对真空度” 、“ 相对压力”，即比“ 大气压” 低多少压力来标识；" 相对真空度" 是指被测对象的压力与测量地点大气压的差值。
用普通真空表可测量。
在没有真空的状态下，表的初始值为0 ，当测量真空时，它的值介于0 到-101325Pa （即-0.1MPa)之间。
真空表上“0” 表示正一个大气压即101325Pa , “-0.1” 表示绝对真空（即为0）。
真空表上的指示值不表示真空度的绝对值，只表示了真空度的相对值。
◇真空度的绝对值与相对值可用下式换算：P≈100000 ×（1－Φ/0.1 ）P a ；Φ为真空表的读数示值的绝对数。
◇真空表的读数示值为0，则P≈100000× （1-0/0.1 ）=10000Pa 为1 个大气压。
◇真空表的读数示值为0.1，则P≈1100000× （1-0.1/0.1）= 0 Pa 为绝对真空。
◇真空表的读数示值为0.075，则P≈100000×（1-0.075/0.1）= 25000 Pa。
◇真空表的读数示值为0.08，则P≈100000×（1-0.08/0.1）= 20000 Pa。
◇真空表的读数示值为0.09，则P≈100000×（1-0.09/0.1）= 10000 Pa。
◇真空表的读数示值为0.095，则P≈100000×（1-0.095/0.1）= 5000 Pa。
真空表示数及真空度 辨析
真空表示数及真空度辨析
绝缘复合材料高级工程师赵建喜
1、真空表与压力真空表
真空表：以大气压力为基准，用于测量小于大气压力的仪表。
压力真空表：以大气压力为基准，用于测量大于和小于大气压力的仪表。
真空压力表就是把真空表和压力表做在一起，“0”刻度表示一个标准大气压，负值表示真空度，正值表示表压力。
2、真空表读数与绝对压力
◆“相对真空度”是指被测对象的压力与测量地点大气压的差值。
用普通真空表可测量。
在没有真空的状态下，真空表的初始值“0”，表示一个大气压即101325Pa ,当测量真空时，它的值介于0 ~ -101325Pa （即-0.1MPa)之间。
真空表上的指示值不表示真空度的绝对值，只是真空度的相对值。
◆“-0.1”表示绝对真空（即绝对压力为0）。
绝对压力（MPa）=（0.1+真表读数）（MPa）。
真空压力表的读数范围
真空压力表的读数范围
摘要：
I.真空压力表的概述
A.真空压力表的定义
B.真空压力表的作用
C.真空压力表的读数范围
II.真空压力表的读数方法
A.红色外圈和黑色内圈的读数
B.0和-0.1的读数含义
C.绝对压力的计算方法
III.真空压力表的应用领域
A.气体输送和管道液体测量
B.密闭容器中的液体和气体测量
C.真空度测量的重要性
IV.结论
A.真空压力表在工程领域的重要性
B.正确读数对测量结果的影响
C.提高测量精度的方法
正文：
真空压力表是一种常用的测量工具，用于测量各种液体、气体和蒸汽的压力值。
它具有较高的测量精度和可靠性，广泛应用于工程领域。
真空压力表的读数范围是一个重要的参数，它决定了压力表的测量能力和适用范围。
一般来说，真空压力表的读数范围包括红色外圈和黑色内圈两部分。
红色外圈读数为psi（磅力/平方英寸），黑色内圈读数为mpa（兆帕）。
在读数时，需要注意0和-0.1的读数含义。
如果内圈黑色读数为0，表示此时的真空度为0mpa；如果内圈黑色读数为-0.1，表示此时的真空度为-
0.1mpa。
此外，还可以通过绝对压力的计算方法，将压力表的读数转换为绝对压力值。
真空压力表广泛应用于气体输送、管道液体及密闭容器中测量无腐蚀性、无爆炸危险、无结晶体、不凝固体的各种液体、气体、蒸汽。
正确读数对测量结果具有重要的影响，因此，在使用真空压力表时，需要仔细阅读压力表的说明书，了解其读数方法和应用范围。
总之，真空压力表在工程领域具有重要作用，正确使用和读数可以提高测量结果的准确性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在正常情况下，指针直接位于压力真空计的上方，这意味着压力为0（实际压力为1个大气压）；当压力表指针顺时针旋转时，表示压力高于大气压，较高的部分取决于仪表的读数。
当压力表指针逆时针旋转时，表明压力低于大气压，并且出现负压（真空）。
真空度的大小是压力表的读数。
这种压力表在市场上很少见，是一种可以测量系统压力和真空度的仪器，因此被称为“压力真空表”。
真空计分为压力真空计和真空压力计。
真空压力表：一种基于大气压的仪器，用于测量小于大气压的压力。
压力真空计：一种用于基于大气压测量大于或小于大气压的仪器。
有两种表达压力的方法：一种是绝对真空表达的压力，称为绝对压力；另一种是绝对真空表达的压力。
另一个是以大气压力为基准表示的压力，称为相对压力。
由于大多数压力测量仪器测量的压力是相对压力，因此该相对压力也称为表压。
当绝对压力小于大气压时，可以用该值表示容器中的绝对压力小于一个大气压。
称为“真空度”。
它们之间的关系如下：绝对压力=大气压+相对压力；真空度=大气压-绝对压力；中国的法定压力单位为Pa（N /㎡），简称为Pascal。
由于该单位太小，通常用作其10 6单位MPa。
真空压力表是一种常用的测量压力表，在许多领域都有一定的应用。
真空压力表的使用中应注意的事项，例如真空压力表的测量范围，真空压力表的使用温度等。
1.使用真空压力表时，环境温度为-40〜70℃，相对湿度不超过80％。
如果偏离正常使用温度20℃，则必须将其包括在附加温度误差中。
2.使用真空压力表时，必须垂直安装，并力争与测量点保持同一水平。
如果差异太大并且包含在液柱引起的附加误差中，则在测量气体时就不必考虑这一点。
安装时，请堵塞表壳背面的防爆口，以免影响防爆性能。
3.正常使用的真空压力表的量程：不超过静态压力下的测量上限的3/4和波动下的测量上限的2/3。
在上述两种压力条件下，大型压力表的最小测量值不得低于下限的1/3，并且在测量真空度时应使用所有真空部分。
4.使用真空压力表时，如果真空压力表的指针出现故障或内部零件松动，不能正常工作等，应进行大修或联系制造商进行维护。
5.使用真空压力表时，请避免振动和碰撞，以免造成损坏。
