初级维修电工试题及答案
维修电工初级试题库及答案
维修电工初级试题库及答案一、选择题1. 电工常用工具中，下列哪项不是用来剥线的？A. 斜口钳B. 尖嘴钳C. 剥线钳D. 钳子2. 下列哪种电线适用于家庭照明电路？A. BX型电线B. RV型电线C. BXV型电线D. RVV型电线3. 下列哪种设备属于低压配电设备？A. 变压器B. 断路器C. 电流表D. 电压表4. 家庭电路中，下列哪个环节发生短路会导致空气开关跳闸？A. 灯具短路B. 插座短路C. 电线短路D. 上述所有情况5. 下列哪种情况下，应使用万用表测量电压？A. 测量电源电压B. 测量负载电压C. 测量电流D. 测量电阻二、判断题1. 电工操作中，必须确保安全第一，遵循“先断电，后操作”的原则。
（）2. 交流电源的相线与零线不能接反，否则会损坏电器设备。
（）3. 钳形电流表可以直接测量电流，不需要断开电路。
（）4. 在家庭电路中，空气开关跳闸后，必须先排除故障，再合上空气开关。
（）5. 在测量电压时，万用表的红色表笔应接在电源的相线上，黑色表笔接在电源的零线上。
（）三、简答题1. 简述家庭电路的组成及作用。
2. 简述照明电路的安装步骤。
3. 简述电气设备维护保养的基本内容。
二、答案部分一、选择题1. D2. D3. B4. D5. A二、判断题1. √2. √3. √4. √5. √三、简答题1. 家庭电路主要由电源、配电箱、开关、插座、灯具等组成。
作用是为家庭生活提供照明、动力等电能。
家庭电路的组成：（1）电源：提供电能的设备，如发电机、变压器等。
（2）配电箱：负责分配电源，保护电路，防止电气设备过载、短路等故障。
（3）开关：控制电路的通断，实现电器的开启和关闭。
（4）插座：为电器设备提供电源接口。
（5）灯具：提供照明。
2. 照明电路的安装步骤：（1）设计电路图，确定灯具、开关、插座等设备的位置。
（2）根据电路图，布线并固定电线。
（3）安装灯具、开关、插座等设备。
（4）检查电路，确保安全可靠。

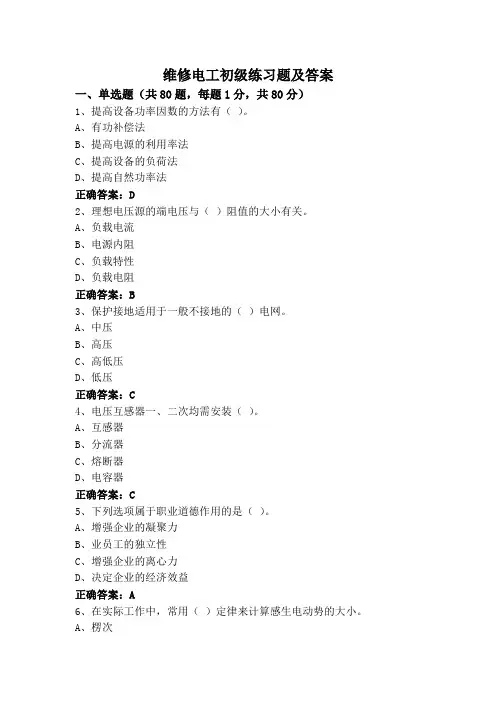

维修电工初级练习题及答案
维修电工初级练习题及答案一、单选题（共80题，每题1分，共80分）1、提高设备功率因数的方法有（）。
A、有功补偿法B、提高电源的利用率法C、提高设备的负荷法D、提高自然功率法正确答案：D2、理想电压源的端电压与（）阻值的大小有关。
A、负载电流B、电源内阻C、负载特性D、负载电阻正确答案：B3、保护接地适用于一般不接地的（）电网。
A、中压B、高压C、高低压D、低压正确答案：C4、电压互感器一、二次均需安装（）。
A、互感器B、分流器C、熔断器D、电容器正确答案：C5、下列选项属于职业道德作用的是（）。
A、增强企业的凝聚力B、业员工的独立性C、增强企业的离心力D、决定企业的经济效益正确答案：A6、在实际工作中，常用（）定律来计算感生电动势的大小。
A、楞次B、库仑C、电磁感应D、欧姆正确答案：C7、三相异步电动机小修的项目包括（）。
A、拆卸电动机进行检修B、更换磁性槽楔，加强绕组端部绝缘C、更换磁性槽楔，加强绕组端部绝缘D、电动机吹风清扫，做一般性的检查正确答案：D8、在测量二极管的正、反向电阻值时，当测得的阻值较大时，与（）表笔相接的那个电极就是二极管的（）极。
A、黑负B、红正C、红负D、黄正正确答案：B9、爱岗敬业的具体要求是提高（）技能。
A、专业B、实践C、职业D、操作正确答案：C10、变压器油在变压器中起（）双重作用。
A、散热和保温B、散热和绝缘C、绝缘和保温D、散热和润滑正确答案：B11、锯条锯齿的后角是（）。
A、600B、100C、400D、1000正确答案：C12、合上开关后，排除电路断路，日光灯不亮的原因可能是（）。
A、开关短路B、灯头烧坏C、导线太粗D、导线太细正确答案：B13、在启动电动机时，发现电动机发出嗡嗡声且不能转动，对其描述不正确的是（）。
A、应该立即切断电源，否则电动机要烧毁B、流过电动机的电流太小造成的C、流过电动机的电流太大造成的D、这种情况是由于电动机缺相运行引起的正确答案：B14、兆欧表摇测时，一般由慢渐快，最后保持（）r/min左右。
维修电工(初级工)理论知识试题库含答案
维修电工（初级工）试题库一、单项选择题1.不属于晶体三极管的三个极是（D）。
（A）基极（B）发射极（C）集电极（D）正极2.晶体三极管的三个极电流关系是（B）。
（A）I e =I c - I b（B）I e =I c + I b（C）I e =I c * I b（D）I e =I c / I b3.其电流放大倍数β=（C）。
（A）I e =I c - I b（B）I e =I c + I b（C）I e =I c * I b（D）I e =I c / I b4.晶体三极管共发射极电路，放大倍数为50，集电极电流为100mA，基极电流为（A）。
（A）2mA（B）4mA （C）5mA （D）50mA5.根据晶体三极管输出特性曲线的特点，可以利用三极管起（A）作用或（）作用。
（A）放大开关（B）缩小开关（C）放大比例（D）缩小比例6.根据晶体管的输出特性曲线，不是晶体管的工作状态的是（D）。
（A）截止区（B）放大区（C）饱和区（D）死区7.晶体二极管起（A）作用。
（A）整流（B）功率放大（C）电压放大（D）比例放大8.晶体三极管的输入特性曲线是非线性的，当输入电压小于某一临界值时，管子不导通，I b = 0，这个临界电压称为（C）。
（A）截止电压（B）反向电压（C）死区电压（D）正向电压9.三极管放大倍数为100，基极电流为50μA，集电极电流为（B）。
（A）2mA（B）5mA（C）50mA（D）500μA10.低压断路器安装与使用说法错误的是（B）（A）低压断路器一般要垂直于配电板安装，电源引线应接到上端，负载引线接到下端（B）当断路器与熔断器配合使用时，熔断器应装于断路器之后，以保证使用安全（C）电磁脱扣器的整定值不允许随意更动，使用一段时间后应检查其动作的准确性（D）断路器在分断电流后，应在切除前级电源的情况下及时检查触头。
11.常用DZ型低压断路器错误的是（A）（A）DZ7 型外形（B）DZ5型内部结构（C）DZ15型外形（D）DZ12型外形12.游标卡尺使用第一步是( A )（A）校准0位（B）使卡爪测量面紧靠工件（C）测量面的连线垂直于被测量面（D）读出所测数值13.下列那个不属于千分尺的使用方法( D )（A）检查零件的准确性（B）将工件被测表面擦试干净（C）用单手或双手握千分尺对工件进行测量（D）将千分尺表面擦试干净14.不属于使用水平仪时的注意事项( C )（A）测量前，应检查水平仪的零位是否准确（B）被测表面必须清洁（C）读数时，气泡晃动时即可读数（D）读取水平仪示值时，应在垂直于水平仪的位置上进行15.下列不属于划线工具的是（D）（A）划线平台（B）划针（C）样冲（D）铅笔16.下列叙述正确的( A )（A）用靠边角尺推平行线（B）游标卡尺测量前无需调整0位（C）千分尺内套筒基准线所对其的数值必须乘以0.01（D）使用水平仪时表面无法清洁就不清洁17.下列那个不是工件的夹持方法（B）。
维修电工初级习题及答案
维修电工初级习题及答案一、单选题（共80题，每题1分，共80分）1、桥式起重机凸轮控制器手柄在第5挡时（）最大。
A、转速B、效率C、转矩D、负载正确答案：C2、下列选项中，哪一项不是电器控制线路的检修方法（）。
A、强迫逼合法、短接法B、对比法、逐步接入法C、表面检查法、测量电流法D、测量电阻法、置换元件法正确答案：C3、火灾使人致命的最主要的原因是（）。
A、窒息B、被人践踏C、砸伤D、拥挤正确答案：A4、直流发电机换向极的排列顺序为（）。
A、Nk、S、Sk、NB、Nk、Sk、S、NC、Nk、N、Sk、SD、Nk、N、Sk、S正确答案：C5、异步电动机过载时造成电动机铜耗（）并发热。
A、减小B、增加C、不变D、减弱正确答案：B6、保护接零适用于（）。
A、一般不接地的高低压电网B、采取了其他安全措施的低压电网C、直接接地的高压电网D、中性点直接接地的低压电网正确答案：D7、电路中的两点电位分别是V1=10V、V2=-5V，这1点对2点的电压是（）。
A、-50B、5VC、15VD、-15V正确答案：C8、维修作业中要节约每一米导线、每一颗螺钉、每一个垫片、每一团胶布，严谨大手大脚，杜绝铺张浪费，不得以任何形式将电气设备及其（）赠与他人或归为己有。
A、材质B、元素C、私有物品D、附件正确答案：D9、橡胶、石油等属于（）绝缘材料。
A、天然B、有机C、合成D、复合正确答案：B10、电压互感器本身阻抗（）。
A、视情况而定B、很大C、不稳定D、很小正确答案：D11、（）的交流接触器采用栅片灭弧装置。
A、电阻较小B、容量较小C、电阻较大D、容量较大正确答案：D12、造成接触器触点熔焊的原因不包括（）。
（A、触头弹簧损坏，初压力减小，触头闭合过程中产生振动B、操作频率太小C、操作频率过高D、选用规格不当正确答案：B13、对直流电机电枢反应叙述正确的是（）。
A、电枢反应是由于电枢磁场的作用，使气隙中的磁场发生畸变B、直流电机的磁场是主磁场C、直流电机的磁场是电枢磁场D、直流电机的磁场是任意的正确答案：A14、提高功率因数的意义在于（）。
维修电工初级题库(含答案)
维修电工初级题库（含答案）一、单选题（共80题，每题1分，共80分）1、电流表内阻应越（）越好。
A、细B、粗C、大D、小正确答案：D2、发现有人触电时，应立即（）。
A、请示领导再拉电源开关B、使其脱离电源C、离开触电现场D、呼叫人员前来营救正确答案：B3、选项中不属于降压启动方法的是（）。
A、定子绕组串电阻（或电抗器）降压启动B、自耦变压器降压启动C、星/角降压启动D、单独的三角形降压启动正确答案：D4、阅读机床电气原理图时应先阅读（）电路图。
A、主B、支C、元D、总正确答案：A5、在可能带电部位，应有“（）”的明显标志和防护措施。
A、小心触电B、注意安全C、高压危险D、小心有电正确答案：C6、接触器触头重新更换后应调整（）。
A、压力、开距、超程C、压力、开距D、压力正确答案：A7、三个频率相同、最大值相等、相位相差（）的正弦电流、电压或电动势叫三相交流电。
A、1200B、3600C、900D、1800正确答案：A8、下列哪项不符合对称三相交流绕组的条件（）。
A、三相绕组在空间位置上分别相差1200电角度B、每相线圈或导体在空间的分布规律一样C、三相绕组紧密分布D、每相导体数、并联支路数相等，导体规格一样正确答案：C9、直流电动机换向极的极性沿电枢旋转方向看时，应（）。
A、与它前方主磁极磁性相反B、与它后方主磁极极性相同C、与它前方、后方主磁极极性都一样D、与它前方主磁极极性相同正确答案：A10、关于职业技能，正确的说法是（）。
A、职业技能主要是指从业人员的动手能力B、慎独C、职业技能决定着从业人员的职业前途D、职业技能的提高受职业道德素质的影响正确答案：D11、桥式起重机下放重物时，当电动机串入电阻越多时，重物下降速度（）。
A、变化不定B、越快C、不变正确答案：B12、三相异步电动机铭牌为380V/220V，接法为星/角，当三相电源电压为380V时，定子绕组应接成（）。
A、星-角B、角形C、角-星D、星形正确答案：D13、如果在线路上有人工作，停电作业时应在线路开关和刀闸操作手柄上悬挂“（）、线路有人工作”的标志牌。
维修电工初级考试题及答案
维修电工初级考试题及答案一、选择题1. 电流的单位是：A. 伏特B. 安培C. 瓦特D. 焦耳答案：B. 安培2. 下列哪个元件用于调节电流强度？A. 电阻器B. 电感器C. 电容器D. 变压器答案：A. 电阻器3. 测量交流电电压时常用的仪器是：A. 万用表B. 音频信号发生器C. 示波器D. 电压表答案：C. 示波器4. 下列哪个保护装置可以防止电路过载而自动切断电源？A. 断路器B. 开关C. 电阻器D. 变压器答案：A. 断路器5. 电工安全用具中，用于保护眼睛的是：A. 绝缘手套B. 绝缘鞋C. 保护眼镜D. 绝缘帽答案：C. 保护眼镜二、填空题1. 电压U和电流I的关系可以用哪个公式表示？________法则。
答案：欧姆定律2. 电路中的电阻器两端的电压为12伏，通过电阻器的电流为3安培，则该电阻器的阻值为_______欧姆。
答案：43. 交流电的频率单位是______。
答案：赫兹4. 正常家庭用电的电压为_______伏特。
答案：2205. 绝缘手套可以有效防止电流通过手部，用于保护电工的安全。
绝缘手套常用的材质是_________。
答案：橡胶三、计算题1. 电路中有一个电阻为10欧姆的电阻器，通过它的电流为2安培。
请计算通过该电阻器的电压是多少伏特？答案：电压U = 电流I ×电阻R = 2 × 10 = 20伏特2. 电路中有一个电感为0.1亨的线圈，通过它的电流为3安培，求其自感电压是多少伏特？答案：自感电压U = 电感L ×变化电流I/变化时间Δt = 0.1 × 3/Δt四、简答题1. 请简要说明交流电和直流电的区别。
答：交流电是电流方向和电压大小随时间周期性变化的电流。
而直流电是电流方向恒定且电压大小不变的电流。
交流电常用于家庭供电和工业设备，直流电则用于电池供电、电子设备等。
2. 请简要解释什么是电磁感应。
答：电磁感应是指当导体中的磁通量发生变化时，会在导体中感应出电动势。
维修电工初级练习题及参考答案
维修电工初级练习题及参考答案一、单选题（共80题，每题1分，共80分）1、过流继电器的整定值一般为电动机额定电流的（）倍。
A、1.4～2B、1.5～2C、1.7～2D、1.6～2正确答案：C2、三相异步电动机的定子主要由定子铁芯、定子绕组和（）三部分组成。
A、磁铁B、线圈C、机座D、转子正确答案：C3、电气图包括系统图和框图、（）、接线图和接线表。
A、统图B、电路图C、接地图D、电力图正确答案：B4、过电流继电器主要用于重载或频繁启动的场合，作为电动机和主电路的（）保护。
A、断相和过载B、短路和断相C、短路和过载D、断路和过载正确答案：C5、各接地设备的接地线与接地干线相连时，应采取（）。
A、串联方式B、并联方式C、混接方式D、串并联均可正确答案：B6、在接触网及带电体（）m范围内，使用发电机、空压机、搅拌机等机电设备时，应有良好的接地装置。
A、4.5B、5C、4D、5.5正确答案：B7、三极管放大电路中，大容量电容相当于（），直流电源可认为（）。
A、开路短路B、短路断路C、短路短路D、短路开路正确答案：C8、需要（）启动电动机时，应选用接触器控制。
A、间歇性B、频繁C、单次D、偶尔正确答案：B9、电阻器的选择参数不包括（）。
A、额定功率B、电阻值C、额定电压D、容许误差正确答案：C10、带电灭火时不能使用（）进行灭火。
A、四氯化碳灭火剂B、二氧化碳灭火剂C、泡沫灭火剂D、干粉灭火剂正确答案：C11、实际电压源的端电压随着负载电流（）而（）。
A、增大增大B、减小增大C、减小减小D、增大减小正确答案：D12、直流电磁铁的吸力与线圈内（）有关。
A、电阻B、电容C、电流D、电压正确答案：C13、室内吊灯及日光灯的内部连接导线其截面积应不小于（）mm2。
A、0.75B、0.55C、0.25D、0.45正确答案：A14、在有触电危险的场所使用手持电动工具，宜采用（）V的安全电压。
A、42B、18C、22D、36正确答案：A15、从业人员在职业活动中应遵循的内在的道德准则不包括（）。
初级维修电工试题及答案
一、选择题每题2分,共60分1、电气图包括：系统图和框图、电路图、功能表图、逻辑图、位置图和 b ;A、部件图B、接线图与接线表C、元件图D、装配图2、如图所示电器的名称为 a ;A、单相鼠龙式异步电动机B、三相鼠龙式异步电动机C、三相绕线式异步电动机D、交流测速发电机3、接线表应与 d 相配合;A、电路图B、逻辑图C、功能图D、接线图4、某一复杂电路的一条回路,已知2口电阻上的电流方向,电流的大小为 a ;A、1AB、0.2AC、2AD、0.3A5、两个电阻,若R1：R2=2：3,将它们并联接入电路,则它们两端的电压和通过的电流强度之比分别 c;A、2：2 3：2B、3：2 2：3C、1：1 3：2D、2：3 1：16、所示电路,ｂ点的电位是 b ;A、2VB、OVC、3VD、-3V7、正弦交流电ｉ=1Oｓｉｎ口ｔ安的瞬时值不可能等于 d 安;A、10B、0C、1D、158、交流电流表,测量的是 b ;A、瞬时值B、有效值C、平均值D、最大值9、在正弦交流电路中电压表的读数是1OOV,该电压的最大值是 c ;A、100VB、50C、100D、150V10、电磁系测量机构的主要结构是 b ;A、固定的线圈,可动的磁铁B、固定的线圈,可动的铁片C、可动的磁铁,固定的铁片D、可动的线圈,固定的线圈11、符号表示 d 仪表;A、磁电系B、电磁系C、电动系D、整流系12、俗称的“摇表”实际上就是 b ;A、欧姆表B、兆欧表C、相位表D、频率表13、兆欧表的额定转速为 c ｔ/ｍｉｎ;A、80B、100C、120D、15014、电流表要与被测电路 c ;A、断开B、并联C、串联D、混联15、型号为1811的绝缘材料是 b ;A、有溶剂浸渍漆B、电缆胶C、硅钢片漆D、漆包线漆16、Y系列电动机B级绝缘,可选作电机槽绝缘及衬垫绝缘的材料为 d ;A、青壳纸聚脂薄膜复合箔B、青壳纸家黄蜡布C、6020聚脂薄膜D、型号为6630聚脂薄膜聚脂纤维纸复合材料代号为DMD17、卧式小型异步电动机应选用轴承的类型名称是 a ;A、深沟球轴承B、推力滚子轴承C、四点接触球轴承D、滚针轴承18、机座中心高为160ｍｍ的三相鼠笼式异步电动机所用轴承型号是6309,其内径是 b ｍm;A、9B、45C、90D、18019、高温、有水接触及严重水分的开启式及封闭式电动机用轴承,应选用 c 润滑脂;A、钠基B、锂基C、复合铝基D、钙基20、 d 的说法是错误的;A、变压器是一种静止的电气设备B、变压器用来变换电压C、变压器可以变换阻抗D、电压器可以改变频率21、小型干式变压器一般采用 b 铁心;A、芯式B、壳式C、立式D、混合22、电压互感器实质是一台 c ;A、电焊变压器B、自耦变压器C、降压变压器D、升压变压器23、电流互感器是用来将 a ;A、大电流转换成小电流B、高电压转换成低电压C、高阻抗转换成低阻抗D、电流相位改变24、某互感器型号为JDG—0.5,其中0.5代表 a ;A、额定电压为500VB、额定电压为50VC、准确等级为0.5级D、额定电流为50A25、变压器的同心式绕组为了便于绕组与铁心绝缘要把 b ;A、高压绕组放置里面B、低压绕组放置里面C、将高压低压交替放置D、上层防止高压绕组下层放置低压绕组26、起重机常采用 b 电动机才能满足性能的要求;A、三相鼠笼异步B、绕线式转子异步C、单相电容异步D、并励式直流27、直流电动机主磁极的作用是 a ;A、产生主磁场B、产生电枢电流C、改变换向性能D、产生换向磁场28、交流三相异步电动机的额定电流表示 a ;A、在额定工作时,电源输入惦记绕组的线电流B、在额定工作时,电源输入惦记绕组的相电流 C、电机输出的线电流 D、电机输出的相电流29、直流电动机铭牌上标注的升温是指 a ;A、电动机允许发热的限度B、电动机发热的温度C、电动机使用时的环境温度D、电动机铁心允许上升温度30、低压电器,因其用于电路电压为 a ,故称为低压电器;A、交流50H Z或60H Z,额定电压1200V及以下,直流额定电压1500V及以下;B、交直流电压1200V及以上 C、交直流电压500V以下D、交直流电压3000V及以下二、判断题每题2分,共40分31、在电气制图中TM表示新符号控制变压器; v32、单元接线图是表示单元内部连接情况的; v33、两个不同的线圈,通一相同的变化电流,产生自感电动势大的线圈,电感最大; v34、电工钳、电工刀、螺丝刀是常用电工基本工具; v35、用电压表测量电压时,当无法确定被测电压的大约数值时,应先选用电压表的最大量程测试后,再换成合适的量程; v36、一般低熔点锡合金,宜作小型交流电动机的短路保护; v37、冷轧取向硅钢片主要用于小型叠片铁心; x38、单向异步电动机用电抗器调速时,电抗器应与电动机绕组串联; v39、直流电动机可以无级调速; v40、低压开关、接触器、继电器、主令电器、电磁铁等都属于低压控制电器; v41、速度继电器的文字符号是SR; v42、操作频率表示开关电器在每半个小时内可能实现的最高操作循环次数; x43、白炽灯属于热辐射光源; v44、卤钨灯属于热辐射光源; v45、钢索配线适用于较高的厂房照明配线; v46、瓷夹板、瓷柱、瓷瓶明配线时,绝缘导线至地面的距离,水平敷设时,室内不得低于2米; v47、低压电器一般应水平安放在不易受震动的地方; x48、在实际工作中,NPN型三极管和PNP型三极管可直接替换; x49、单管共发射极放大电路,输入信号和输出信号相位相同; x50、锯齿的角度是前角为0°,后角为40°,楔角为50°; v。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
A 、1A
B 、0.2A
C 、2A
D 、0.3A 5、
两个电阻，若R1： R2=2： 3,将它们并联接入电路，贝尼们两端的电压和通过的电 流强度之比分别（c ）。
A 、2: 2 3: 2 B 、3: 2 2: 3 C 、1: 1 3: 2 D 、2: 3 1: 1
6、 所示电路，b 点的电位是（b ） o
A 、2V
B 、OV
C 、3V
D 、-3V
7、 正弦交流电i =10 si n 口 t 安的瞬时值不可能等于（d ）安。
A 、10
B 、0
C 、1
D 、15
&交流电流表，测量的是（b ）o
A 、瞬时值
B 、有效值
C 、平均值
D 、最大值
9、在正弦交流电路中电压表的读数是 100V ，该电压的最大值是（c ）o A 、100V B 、50 C 、100 D 、 150V
10、电磁系测量机构的主要结构是（ (b )o
A 、固定的线圈， 可动的磁铁
B 、固定的线圈, 可动的铁片
C 、可动的磁铁， 固定的铁片
D 、可动的线圈, 固定的线圈 11、符号表示（ d ）仪表。
A 、磁电系
B 、电磁系
C 、电动系
D 、
整流系 12、俗称的“摇表”实际上就是（ b )o
A 、欧姆表
B 、兆欧表
C 、相位表
D 、
频率表 13、兆欧表的额定转速为（c ）t / min
A 、80
B 、100
C 、120
D 、 150
14、电流表要与被测电路（ c ) o
A 、断开
B 、并联
C 、串联
D 、 混联
15、 型号为1811的绝缘材料是（b ）o
A 、有溶剂浸渍漆
B 、电缆胶
C 、硅钢片漆
D 、漆包线漆 16、 丫系列电动机B 级绝缘，可选作电机槽绝缘及衬垫绝缘的材料为（ d ）
A 、青壳纸聚脂薄膜复合箔
B 、青壳纸家黄蜡布
C 、6020聚脂薄膜
D 、型号为6630聚脂薄膜聚脂纤维纸复合材料（代号为 DMD ）
17、卧式小型异步电动机应选用轴承的类型名称是（ a ）o
A 、深沟球轴承
B 、推力滚子轴承
C 、四点接触球轴承 A 、9 B 、45 C 、90
D 、180
19、高温、有水接触及严重水分的开启式及封闭式电动机用轴承，应选用（ c ）润滑 脂。
、选择题（每题2分，共60分）
电气图包括：系统图和框图、电路图、功能表图、逻辑图、位置图和
（ ，部件图 B 、接线图与接线表 如图所示电器的名称为（ ，单相鼠龙式异步电动机 C 、三相绕线式异步电动机 接线表应与（d ）相配合。
电路图 B 、逻辑图 某一复杂电路的一条回路，已知 1、 A 、 2、 A 、 3、 A 、 4、
C 、元件图
D 、装配图
B 、三相鼠龙式异步电动机
D 、交流测速发电机 b )。
C 、功能图 D 、接线图
2 口电阻上的电流方向，电流的大小为（
a ）。
D 、滚针轴承
18、机座中心高为 （b ）m m o
160mm 的三相鼠笼式异步电动机所用轴承型号是
6309,其内径是
A、钠基
B、锂基
C、复合铝基
D、钙基
20、（d ）的说法是错误的。
A、变压器是一种静止的电气设备
B、变压器用来变换电压
C、变压器可以变换阻抗
D、电压器可以改变频率
21、小型干式变压器一般采用（b ）铁心。
A、芯式
B、壳式
C、立式
D、混合
22、电压互感器实质是一台（c）0
A、电焊变压器
B、自耦变压器
C、降压变压器
D、升压变压器
23、电流互感器是用来将（a ）o
A、大电流转换成小电流
B、高电压转换成低电压
C、高阻抗转换成低阻抗
D、电流相位改变
24、某互感器型号为JDG—0.5，其中0.5代表（a ）
A、额定电压为500V
B、额定电压为50V
C、准确等级为0.5级
D、额定电流为50A
25、变压器的同心式绕组为了便于绕组与铁心绝缘要把（ b ）o
A、高压绕组放置里面
B、低压绕组放置里面
C、将高压低压交替放置
D、上层防止高压绕组下层放置低压绕组
26、起重机常采用（b ）电动机才能满足性能的要求°
A、三相鼠笼异步
B、绕线式转子异步
C、单相电容异步
D、并励式直流
27、直流电动机主磁极的作用是（a ）°
A、产生主磁场
B、产生电枢电流
C、改变换向性能
D、产生换向磁场
28、交流三相异步电动机的额定电流表示（a ）°
A、在额定工作时，电源输入惦记绕组的线电流
B、在额定工作时，电源输入惦记
绕组的相电流C、电机输出的线电流D、电机输出的相电流
29、直流电动机铭牌上标注的升温是指（a ）°
A、电动机允许发热的限度
B、电动机发热的温度
C、电动机使用时的环境温度
D、电动机铁心允许上升温度
30、低压电器，因其用于电路电压为（a ）,故称为低压电器。
A、交流50H Z或60H Z，额定电压1200V及以下，直流额定电压1500V及以下。
B、交直流电压1200V及以上
C、交直流电压500V以下
D、交直流电压3000V及以下
二、判断题（每题2分，共40分）
31、在电气制图中TM表示新符号控制变压器°（v ）
32、单元接线图是表示单元内部连接情况的°（v ）
33、两个不同的线圈，通一相同的变化电流，产生自感电动势大的线圈，电感最大。
（v ）
34、电工钳、电工刀、螺丝刀是常用电工基本工具。
（v ）
35、用电压表测量电压时，当无法确定被测电压的大约数值时，应先选用电压表的最大
量程测试后，再换成合适的量程。
（v ）
36、一般低熔点锡合金，宜作小型交流电动机的短路保护。
（v ）
37、冷轧取向硅钢片主要用于小型叠片铁心。
（x ）
38、单向异步电动机用电抗器调速时，电抗器应与电动机绕组串联。
（v ）
39、直流电动机可以无级调速。
（v ）
40、低压开关、接触器、继电器、主令电器、电磁铁等都属于低压控制电器。
（v ）
41、速度继电器的文字符号是SR。
（v ）
42、操作频率表示开关电器在每半个小时内可能实现的最高操作循环次数。
（x ）
43、白炽灯属于热辐射光源。
（v ）
44、卤钨灯属于热辐射光源。
（v ）
45、钢索配线适用于较高的厂房照明配线。
（v ）
46、瓷夹板、瓷柱、瓷瓶明配线时，绝缘导线至地面的距离，水平敷设时，室内不得低于2米。
（v ）
47、低压电器一般应水平安放在不易受震动的地方。
（x ）
48、在实际工作中，NPN型三极管和PNP型三极管可直接替换。
（x ）
49、单管共发射极放大电路，输入信号和输出信号相位相同。
（x ）
50、锯齿的角度是前角为0°，后角为40°，楔角为50°。
（v ）。
