江苏省装配式建筑（混凝土结构）施工图审查导则（试行）2016年6月主编：葛仁军汪杰副主编：陆湛秋汤杰包红燕编写人：江韩张奕李宁陈德文管雯温利民朱明华谢维锺李玮吴涛王美玲韩晖王卫平朱家庆江丽张松林葛卫林小伟龚咏晖庞涛董年才杨万勇顾琴芬周志宏审查人：冯健金如元崔贵赵宏康潘暑贤谈丽华宋峻前言为落实中央2015年12月份召开的全国城市工作会议精神，国家配套出台了《国务院关于深入推进新型城镇化建设的若干意见》和《中共中央国务院关于进一步加强城市规划建设管理工作的若干意见》。
这两个文件都要求推广实施装配式建筑，明确“力争用10年左右时间，使装配式建筑占新建建筑的比例达到30%”。
住房城乡建设部提出，从2016年开始在全国全面推广装配式建筑。
我省在《省政府关于加快推进建筑产业现代化促进建筑产业转型升级的意见》（苏政发〔2014〕111号）中对装配式建筑也提出了具体要求。
为使装配式建筑能够更好地在我省“落地生根，开花结果”，针对目前装配式建筑采用混凝土结构体系较多的现状，考虑到装配式建筑设计的特殊性，经认真研究，编写了《江苏省装配式建筑（混凝土结构）施工图审查导则（试行）》（以下简称《导则》）。
编写《导则》时，主要遵循以下三个基本原则：1.确保质量安全。
按照施工图审查职责，对装配式建筑（混凝土结构）的施工图涉及公共利益、公众安全的内容进行审查。
根据装配式建筑的特点，审查重点放在建筑和结构专业。
2.方便设计审查。
一是体现特点：紧扣工程建设设计相关标准和规范，明确了混凝土结构体系的装配式建筑（混凝土结构）特有的审查内容，对与一般建筑相同的审查内容没有赘述。
二是突出重点：凡涉及公共利益、公众安全的必须审查，其他的由设计单位负责。
三是便于审查：施工图审查人员可以据此开展施工图审查，设计单位也可以据此把握设计重点。
另外，所附说明既有对审查把握尺度的建议，也有对设计重点内容和深度的要求。
3.推动产业发展。
坚持实事求是、与时俱进。
装配式建筑施工图纸审查准则
装配式建筑施工图纸审查准则概述：装配式建筑是一种通过工厂预制和现场组装的建筑形式，具有节约时间、资源和劳动力的优势。
然而，为确保安全和质量，施工图纸审查是必要的环节。
本文将介绍装配式建筑施工图纸审查准则，包括设计单位应提供的资料、关键检查点以及常见问题等内容。
一、设计单位所需提交的资料在进行装配式建筑施工图纸审查时，设计单位应提供以下资料：1. 设计说明书：包括设计思路、材料选用、结构形式等详细说明。
2. 施工技术方案：明确各个施工阶段操作步骤、要求和流程。
3. 结构计算书：提供各个结构部位的受力分析和验算。
4. 工程变更单：如有对原设计进行修改或调整的情况，需要提供相关变更记录。
5. 产品合格证书：保证使用到的所有材料和装配件符合国家标准或行业规范。
二、关键检查点在审查装配式建筑施工图纸时，以下是一些关键检查点：1. 结构可行性评估：确保设计方案能够满足建筑的结构要求，承受自重、荷载和抗震等力度。
2. 火灾安全性：保证装配式建筑在火灾发生时具备必要的防火措施，如使用防燃材料和设置消防设备等。
3. 施工工艺合理性：审查装配式建筑施工图纸中的施工流程和方法是否合理，并排除潜在的施工风险。
4. 水电布置：检查水电布置是否符合相关标准和规范，包括管道走向、出口位置和用品设置等。
5. 通风与空调系统：审查通风与空调系统布置是否科学合理，以确保室内环境舒适。
三、常见问题及解决方法1. 施工节点连接处不牢固。
可以通过增加连接件或改进节点细节来提高连接质量，并在图纸中进行详细标注。
2. 装配件尺寸不符合实际情况。
设计单位应提供准确的尺寸数据，并与实际测量进行对比验证。
3. 接缝处理不当。
应注重接缝材料的选择和施工技术，在图纸中明确指示细节处理方法。
4. 防水措施不到位。
需在图纸中标注防水层位置、材料和施工要求，确保防水效果达标。
5. 规范缺乏明确指引。
可以制定相应的装配式建筑施工图纸审查准则，提供明确的规范要求。

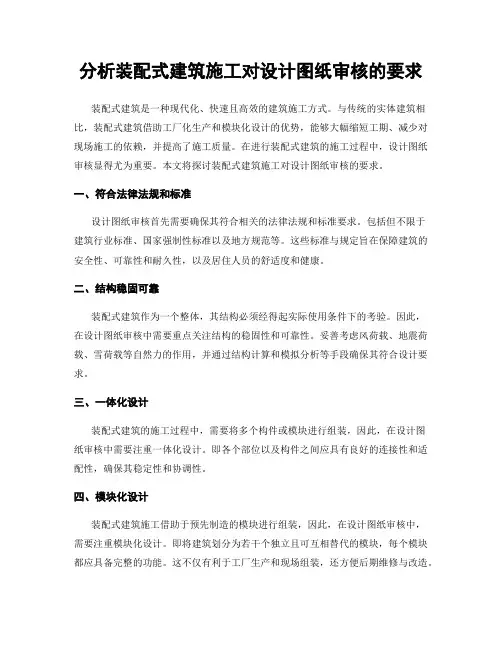

分析装配式建筑施工对设计图纸审核的要求
分析装配式建筑施工对设计图纸审核的要求装配式建筑是一种现代化、快速且高效的建筑施工方式。
与传统的实体建筑相比，装配式建筑借助工厂化生产和模块化设计的优势，能够大幅缩短工期、减少对现场施工的依赖，并提高了施工质量。
在进行装配式建筑的施工过程中，设计图纸审核显得尤为重要。
本文将探讨装配式建筑施工对设计图纸审核的要求。
一、符合法律法规和标准设计图纸审核首先需要确保其符合相关的法律法规和标准要求。
包括但不限于建筑行业标准、国家强制性标准以及地方规范等。
这些标准与规定旨在保障建筑的安全性、可靠性和耐久性，以及居住人员的舒适度和健康。
二、结构稳固可靠装配式建筑作为一个整体，其结构必须经得起实际使用条件下的考验。
因此，在设计图纸审核中需要重点关注结构的稳固性和可靠性。
妥善考虑风荷载、地震荷载、雪荷载等自然力的作用，并通过结构计算和模拟分析等手段确保其符合设计要求。
三、一体化设计装配式建筑的施工过程中，需要将多个构件或模块进行组装，因此，在设计图纸审核中需要注重一体化设计。
即各个部位以及构件之间应具有良好的连接性和适配性，确保其稳定性和协调性。
四、模块化设计装配式建筑施工借助于预先制造的模块进行组装，因此，在设计图纸审核中，需要注重模块化设计。
即将建筑划分为若干个独立且可互相替代的模块，每个模块都应具备完整的功能。
这不仅有利于工厂生产和现场组装，还方便后期维修与改造。
五、可持续性考虑随着社会对环境友好型建筑需求的不断提高，设计图纸审核也需要关注可持续性因素。
包括但不限于节能、环保和资源回收利用等方面。
例如，优化材料选择、提高能源利用效率、减少废弃物等措施都应该在设计图纸审核过程中得到充分考虑。
六、施工标准和规范装配式建筑的施工过程具有一定的特殊性，因此，在设计图纸审核中需要遵循相关的施工标准和规范。
这些标准和规范主要包括构件制造、运输、组装等方面。
通过遵循施工标准和规范，可以提高装配式建筑施工效率、质量，并确保其安全性。
装配式建筑施工图纸规范与审查指南
装配式建筑施工图纸规范与审查指南随着社会的发展和科技的进步，装配式建筑在现代建筑领域中的应用越来越广泛。
它具有快速、高效、环保等诸多优点，然而，要保证装配式建筑安全可靠地落地生根，合格的施工图纸是必不可少的。
本文将从规范与审查两个方面进行探讨。
一、施工图纸规范1. 设计要求装配式建筑施工图纸应符合国家的相关设计规范和标准要求。
其中包括但不限于《装配式混凝土结构技术规则》、《钢结构设计规范》以及关于基坑支护、消防等专业性设计要求。
同时还需要考虑到当地气候条件、地质情况和环境特点等因素，确保施工图纸满足实际运用需求。
2. 建筑材料选用在制定装配式建筑施工图纸时，必须确保所选材料符合国家或行业相关标准，并能满足耐久性、安全性和使用功能要求。
对于每种材料的规格、型号、质量等指标都应明确规定，以便实际施工时能够有清晰的参考。
3. 结构设计结构设计是装配式建筑施工图纸中最重要的部分之一。
在绘制结构图时，需要详细标注各种构件及其连接方式，并确保连接点的牢固性和可靠性。
此外，还需要按照相关标准对梁、柱、墙等结构要素进行合理设计，保证整个建筑具备足够的承载力和稳定性。
4. 图纸信息完整装配式建筑施工图纸需要包含全面且准确的信息，以便施工方能根据图纸进行操作。
在编制图纸时，要注意关键尺寸、材料参数、节点连接等内容的标注与描述。
此外，还需注意标注与描述的清晰度和统一性，提高了解图纸内容的便利性。
5. 标准化与模块化为了提高装配式建筑施工效率和质量，施工图纸应遵循标准化设计原则。
这意味着采用统一规格、尺寸等模块化元素，在不同项目间达到可替换和通用的目标。
这样不仅能加快施工进度，还能减少操作过程中的错误。
二、审查指南1. 技术要求检查装配式建筑施工图纸审查中，应重点审查技术要求部分，包括结构设计合理性、承载力和稳定性等方面。
同时也要关注基坑开挖及支护方案、消防设备布置、声、光等环境保护措施以及卫生设施设置等内容的合规性。
江苏省装配式建筑施工图审查导则
审查设计说明及外挂墙板构
1 接缝构造应满足防水、防火、隔声等建筑功能要求；
造大样，外墙板接缝处应有
缝构造
GB50016-2014： 8 建筑分类和耐
火等级 GB50016-2014： 9 建筑构件和管 道井 GB50016-2014： 建筑保温和外 10 墙装饰
DGJ32/J157-20 11 13：
一般规定
2 接缝宽度应满足主体结构的层间位移、密封材料的变形能力、施 相应的构造措施，接缝宽度
工误差、温差引起变形等要求，且不应小于 15mm。
不应小于 15mm。
建筑内预制钢筋混凝土构件的节点外露部位，应采取防火保护措施， 审查设计说明和预制构件连
且节点的耐火极限不应低于相应构件的耐火极限。
接大样，明露钢支承构件部
要求。
篇及构造设计，装配式建筑
的节能设计应满足现行国家
及我省节能设计标准和相关
文件规定的要求。
预制外墙板的接缝应满足保温、防火、隔声的要求。
审查设计说明及外墙板构造
大样，外墙板接缝处应有相
应的构造措施。
预制外墙板的接缝及门窗洞口等防水薄弱部位宜采用材料防水和构 审查设计说明及外墙板构造
造防水相结合的做法，并应符合下列规定：
《建设工程勘察设计管理条例》、《实施工程建设强制性标准监督规定》（建设部令第 81 号）、《房屋建筑和市政基础设施工程施工图设计文件审查管理办法》（住房城乡建设部令 第 13 号）等国家和地方相关法规、规章和规定，结合江苏省实际情况，编制本导则。 本导则适用于江苏省行政区域范围内装配式建筑（混凝土结构）的施工图审查。其它与非装配式 建筑工程相同的施工图审查要求未列入本导则，审查时应符合相关审查规定。 装配式建筑（混凝土结构）施工图审查应符合《江苏省民用建筑施工图绿色设计文件技术审查要 点》的要求。 采用可能影响建设工程质量和安全的新技术、新材料、新结构，又没有国家、行业和地方技术标 准的，应当由国家认可的检测机构进行试验、 论证，出具检测报告，并经国务院有关部门或 者省、自治 区、直辖市人民政府有关部门组织的建设工程技术专家委员会审定后，方可使用。 装配式建筑（混凝土结构）中的超限高层建筑工程应在初步设计阶段通过抗震设防专项审查。 采用减隔震技术的装配式建筑（混凝土结构），其施工图审查应符合《减隔震技术施工图设计文 件技术审查要点》的要求。 装配式建筑（混凝土结构）的施工图审查，按本导则确定审查内容时，尚应执行国家、行业和地 方现行有关标准的要求。
装配式建筑施工中的施工图纸设计与审查标准
装配式建筑施工中的施工图纸设计与审查标准一、施工图纸设计的重要性随着国家对节能环保要求的提高，装配式建筑作为一种能够满足节能环保要求的先进建筑技术逐渐受到关注。
在装配式建筑的施工过程中，准确和规范的施工图纸设计尤为重要。
通过合理设计和编制施工图纸，可以明确安装位置、材料及构件规格等细节信息，确保施工质量和进度。
二、装配式建筑施工图纸设计应遵循的原则1.符合相关标准和规范：在进行装配式建筑的施工图纸设计时，需要参考并符合相关国家标准和行业规范，如GB/T51247《装配式混凝土结构技术规范》等。
2.明确构件尺寸与连接方式：施工图纸应清晰地标注每个构件的尺寸、连接方式以及所需材料类型。
这有助于实现预制部件之间的准确组装，并保证整个建筑结构具有良好的抗震性。
3.考虑建筑物内外部空间：在设计施工图纸时，需要考虑建筑物内部以及外部的空间需求，确保与其它专业工程协同配合。
4.充分利用标准化构件：利用标准化构件可以提高装配式建筑的生产效率，降低成本。
因此，在设计施工图纸时应尽可能使用标准化构件。
5.注重施工安全和质量：在进行施工图纸设计时，要充分考虑施工安全和质量的要求，确保整个建筑过程中无事故发生，并达到预期的质量要求。
三、装配式建筑施工图纸审查标准1.合规性审查：对于装配式建筑施工图纸设计的审查首先需要进行合规性审查。
即检查所提交的施工图纸是否符合相关国家标准和行业规范，并且满足必要的技术要求。
2.安全性审查：装配式建筑需要经过多个环节的加工、运输和组装，因此，在审查过程中需重点关注构件（包括连接构件）及组合体之间的安全性，以确保整个结构能够稳定可靠地承受荷载。
3.可行性审查：在审查装配式建筑施工图纸时，需评估所提交图纸的可行性。
包括安装方案、施工流程、使用材料等方面，以保证装配式建筑在施工过程中具备实际可操作性。
4.协调性审查：由于装配式建筑涉及到多个专业领域，如结构、电气、给排水等，因此，在审查过程中需要确保各专业之间的协调性和一致性。
江苏省装配式建筑(混凝土结构)施工图审查导则之欧阳化创编
江苏省装配式建筑（混凝土结构）施工图审查导则（试行）2016年6月主编：葛仁军汪杰副主编：陆湛秋汤杰包红燕编写人：江韩张奕李宁陈德文管雯温利民朱明华谢维锺李玮吴涛王美玲韩晖王卫平朱家庆江丽张松林葛卫林小伟龚咏晖庞涛董年才杨万勇顾琴芬周志宏审查人：冯健金如元崔贵赵宏康潘暑贤谈丽华宋峻前言为落实中央2015年12月份召开的全国城市工作会议精神，国家配套出台了《国务院关于深入推进新型城镇化建设的若干意见》和《中共中央国务院关于进一步加强城市规划建设管理工作的若干意见》。
这两个文件都要求推广实施装配式建筑，明确“力争用10年左右时间，使装配式建筑占新建建筑的比例达到30%”。
住房城乡建设部提出，从2016年开始在全国全面推广装配式建筑。
我省在《省政府关于加快推进建筑产业现代化促进建筑产业转型升级的意见》（苏政发〔2014〕111号）中对装配式建筑也提出了具体要求。
为使装配式建筑能够更好地在我省“落地生根，开花结果”，针对目前装配式建筑采用混凝土结构体系较多的现状，考虑到装配式建筑设计的特殊性，经认真研究，编写了《江苏省装配式建筑（混凝土结构）施工图审查导则（试行）》（以下简称《导则》）。
编写《导则》时，主要遵循以下三个基本原则： 1.确保质量安全。
按照施工图审查职责，对装配式建筑（混凝土结构）的施工图涉及公共利益、公众安全的内容进行审查。
根据装配式建筑的特点，审查重点放在建筑和结构专业。
2.方便设计审查。
一是体现特点：紧扣工程建设设计相关标准和规范，明确了混凝土结构体系的装配式建筑（混凝土结构）特有的审查内容，对与一般建筑相同的审查内容没有赘述。
二是突出重点：凡涉及公共利益、公众安全的必须审查，其他的由设计单位负责。
三是便于审查：施工图审查人员可以据此开展施工图审查，设计单位也可以据此把握设计重点。
另外，所附说明既有对审查把握尺度的建议，也有对设计重点内容和深度的要求。
3.推动产业发展。
坚持实事求是、与时俱进。
装配式建筑施工中的施工图设计和审核要求
装配式建筑施工中的施工图设计和审核要求一、概述装配式建筑作为一种快速、高效的建筑施工方式，越来越受到广泛关注。
在装配式建筑的施工过程中，施工图设计和审核是非常重要的环节，对确保项目质量和进度具有至关重要的作用。
本文将针对装配式建筑施工中的施工图设计和审核要求进行详细论述。
二、施工图设计要求1. 熟悉国家标准及相关规范在进行装配式建筑的施工图设计之前，设计人员应该充分了解国家相关标准以及当地的法律法规要求。
只有具备必要的专业知识和技能，并且了解行业发展趋势，才能设计出符合相关规范要求的施工图。
2. 与结构、设备等专业协调在进行装配式建筑的施工图设计时，需要与其他专业领域进行密切协调。
例如，结构、设备等方面需要与启动该项目的不同团队合作并互相影响。
3. 确定材料及零部件规格根据具体项目需求，在设计阶段需要明确装配式建筑所需的材料和零部件规格。
这些规格应基于可靠性、安全性、经济性等因素进行合理选择，并且在后续审核中保持一致。
4. 组织优化设计施工图设计需要合理组织和安排，以实现施工效率的最大化。
通过精确计算构件尺寸、安装顺序和施工步骤，可以减少装配过程中的错误和浪费。
三、施工图审核要求1. 设计文件规范性审核在开始施工图设计之前，需要进行设计文件的规范性审核。
该审核阶段主要检查是否符合国家相关标准、法律法规及项目需求，并对涉及质量安全的关键部分进行重点审查。
2. 技术文件完整性审核技术文件完整性审核是指对设计图纸标识、名称符合专业要求；主要构件详drawings 断尺寸大小与其结果计算书相符；专业接口协调表齐全等方面内容进行检查。
通过此项审核，确保设计文件包括项目所有构件，并且包含准确的信息。
3. 设计质量核验针对已完成的设计文档，进行设计质量核验包括对材料选用与连接方式是否规范、项目材料厂家的可靠性、构件尺寸的准确性等方面进行验证，以确保设计质量符合预期要求。
4. 检验施工图的逻辑性施工图应具备良好的逻辑性和清晰度。
