控规图则
控制性详细规划图则制定方法(严选)
通道、地铁、飞行净空限制等 7.其它对环境有特殊影响设施的卫生与安全防护距离和范围 8.城市设计要点、注释
技术类
4
关于地块大小的讨论
1、老城改造：这样的控详，地块开发强度大，对交通 的需求量大，路网密度应该适当增加，地块尺度应该 适当减小，路网（支路一级）90米到150米为宜。地 块1公顷到3公顷为宜。
技术类
5
三、案例介绍
平凉市城市局部地段控制性详细规划
甘肃省平凉市规划局 西安建大城市规划设计研究院
2009.12
技术类
6
技术类
7
技术类
8
技术类
9
城市空间结构定义为：“六组、二心、四轴、二屏”的布局结构
本次控制性详细规划的范围包括“六大组团”中的东部居住组团以 及文化教育组团和中心组团的部分用地。具体范围为：西至定北路、北 至北山、东至东环路、南至崆峒大道—南环路，总用地面积约为14.32平 方公里。
0．55 平方公 里
2000 人
宝中铁路以北的居住用地受铁路影响，道路交通条件较难改善，拆迁改造成本过 高，因此保留宝中铁路以北马家庄一社、马家庄二社和杜家沟村村民居住用地。．12 平方公 里
500人
的居住片区
经河北区 新增部分
0．10 平方公 里
3500 人
28.00m2/ 人
31.00m2/ 人
包括城东一区和城东二区。
新民路以 1.09平 3.95
本次规划包括
东的城北 方公里 万人 区
的总体规划居 住片区
泾河北区
0.70平 方公里
控制性详细规划制图要求规定
控制性详细规划CAD制图要求规定一、图幅要求控规成果统一采用A0或A0加长幅面，标准A0图幅的外框线尺寸为1189mm（宽）×841mm（高），电子数据单位为2378×1682（1：2000）。
图幅的加长应是标准图幅的八分之一的整数倍，如下表：加长倍数图纸尺寸电子图框尺寸A0 1189×841 （1189×841）×KA0+1/8 1338×841 （1338×841）×KA0+2/8 1487×841 （1487×841）×KA0+3/8 1635×841 （1635×841）×KA0+4/8 1784×841 （1784×841）×K………………注：K为比例系数，1：1000为1，1：2000为2，……。
二、字体要求1、字体及字型：全套控规电子文档的字体原则上只允许以下5种设置，除此五种字体外，图中不应出现其它字体名称。
序号字体名称（text style name）字型名称（font name）用途1 Standard 宋体（黑体）限用于各种线型等缺省字体2 黑体黑体用于图名、图例、图签等3 宋体宋体用于说明、表格、地名（单位名称、河流）、路名、图签等4 楷体楷体_GB2312 其他备用字体5 英文数字 Romantic 用于各种工程及土地利用控制参数标注、比例及比例尺标注注：可根据不同需要改变字体的Height和Width factor参数。
若需竖排字体时，字体名称应取为“黑体0、宋体0，楷体0”，相对应的字型为“@黑体、@宋体、@楷体”。
2、字体大小：标题：大标题字高25K～30K；小标题字高15K～20K；图名字高15K；字宽根据图面构图自定。
图例：图例字高5K，字宽（特殊情况自定）。
路名：正图路名字高3K～5K；附加图（如结构图、区位图等）字高为2K～3K；字宽建议。
控规需要的图
控制性详细规划图纸成果及深度要求控制性详细规划图纸成果及深度要求（一）规划用地位置图（区位图）（比例不限）标明规划用地在城市中的地理位置，与周边主要功能区的关系，以及规划用地周边重要的道路交通设施、线路及地区可达性状况。
（二）规划用地现状图（1：2000）标明土地利用现状、建筑物状况、人口分布状况、巩固屋舍实现转、市政公用设施现状。
1.土地利用现状包括标明规划区域内各类现状用地的范围界限、权属、性质等，用地分至小类。
2.人口现状指标明规划区域内各行政辖区边界人口数量、密度、分布及构成情况等。
3.建筑物现状包括标明规划区域内各类现状建筑的分布、性质、质量、高度等。
4.公共服务设施、市政用地设施现状标明规划区内及对规划区域有重大影响的周边地区现有公共服务设施（包括行政办公、商业金融、科学教育、体育卫生、文化娱乐等建筑）类型、位置、登记、规模等，道路交通网络、给水电力等市政工程设施、管线的分布情况等。
（三）土地使用规划图规划各类用地的界限，规划用地的分类和性质、道路网络布局，公共设施位置；须在现状地形图上标明各类用地的性质、界线和地块编号，道路用地的规划布局结构，表明市政设施、公用设施的位置、登记、规模，以及主要规划控制指标。
（四）道路交通及竖向规划图确定道路走乡、线性、横断面、各支路交叉口坐标、标高、停车场和其他交通设施为之机用地界线，各地块室外地坪规划标高；1.道路交通规划图在现状地形图上，标明规划区内道路系统与区外道路系统的衔接关系，确定区内各级道路红线宽度、道路线形、走向，标明道路控制点坐标和标高、坡度、缘石半径、曲线半径，重要交叉口渠化设计；轨道交通、铁路走向和控制范围；道路交通设施（包括社会停车场、公共交通及轨道交通站场等）的位置、规模与用地范围。
2.竖向规划图在现状地形图上标明规划区域内各级道路为何地块的排水方向，各级道路交叉点、转折点的标高、坡度、坡长，标明各地块规划控制标高。
（五）公共服务设施规划图（1：2000）标明公共服务设施位置、类别、等级、规模、分布、服务半径，以及相应建设要求。

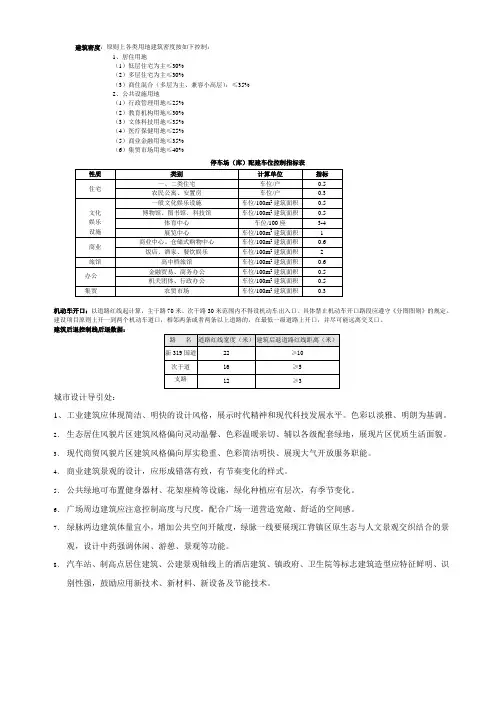

控规图则要点
建筑密度：原则上各类用地建筑密度按如下控制：1、居住用地（1）低层住宅为主≤30%（2）多层住宅为主≤30%（3）商住混合（多层为主、兼容小高层）：≤35%2、公共设施用地（1）行政管理用地≤25%（2）教育机构用地≤30%（3）文体科技用地≤35%（4）医疗保健用地≤25%（5）商业金融用地≤35%（6）集贸市场用地≤40%停车场（库）配建车位控制指标表机动车开口：以道路红线起计算，主干路70米、次干路30米范围内不得设机动车出入口。
具体禁止机动车开口路段应遵守《分图图则》的规定。
建设项目原则上开一到两个机动车道口，相邻两条或者两条以上道路的，在最低一级道路上开口，并尽可能远离交叉口。
建筑后退控制线后退数据：城市设计导引处：1、工业建筑应体现简洁、明快的设计风格，展示时代精神和现代科技发展水平。
色彩以淡雅、明朗为基调。
2、生态居住风貌片区建筑风格偏向灵动温馨、色彩温暖亲切、辅以各级配套绿地，展现片区优质生活面貌。
3、现代商贸风貌片区建筑风格偏向厚实稳重、色彩简洁明快、展现大气开放服务职能。
4、商业建筑景观的设计，应形成错落有致，有节奏变化的样式。
5、公共绿地可布置健身器材、花架座椅等设施，绿化种植应有层次，有季节变化。
6、广场周边建筑应注意控制高度与尺度，配合广场一道营造宽敞、舒适的空间感。
7、绿脉两边建筑体量宜小，增加公共空间开敞度，绿脉一线要展现江背镇区原生态与人文景观交织结合的景观，设计中药强调休闲、游憩、景观等功能。
8、汽车站、制高点居住建筑、公建景观轴线上的酒店建筑、镇政府、卫生院等标志建筑造型应特征鲜明、识别性强，鼓励应用新技术、新材料、新设备及节能技术。
控制性详细规划图则制定方法
05
控制性详细规划图则案例分 析
案例一：城市中心区控制性详细规划图则
总结词
城市中心区控制性详细规划图则是城市规划中的重要组成部分，旨在确保城市中心区的 有序发展。
详细描述
城市中心区控制性详细规划图则的制定需要考虑多种因素，包括土地利用、交通组织、 景观设计、环境保护等。在制定过程中，需要遵循规划原则，明确规划目标，并充分考 虑城市中心区的特点和发展需求。同时，需要注重公众参与和专家论证，确保规划的科
组建具备城市规划、土地利用、环境 保护等专业知识的团队，负责规划图 则的编制工作。
确定规划范围
根据城市规划和土地利用总体规划， 确定规划的范围和边界，确保规划区 与周边地区协调发展。
现场调研与资料收集
现场踏勘
对规划区进行实地踏勘，了解地形地貌、土地利用现 状、建筑物质量、交通状况等实际情况。
收集资料
控制性详细规划图则制定方 法
目录
• 控制性详细规划图则概述 • 控制性详细规划图则制定流程 • 控制性详细规划图则内容 • 控制性详细规划图则实施与管理 • 控制性详细规划图则案例分析
01
控制性详细规划图则概述
定义与特点
定义
控制性详细规划图则是对城市或乡村地区进行详细规划的法定文件，用于指导 后续的规划和管理活动。
公示与公布
将获得批准的规划图则进行公示， 公布于众，让相关利益方了解和 遵守。
修改与调整
在规划实施过程中，根据实际情 况和需要进行修改和调整，确保 规划的可行性和可持续性。
03
控制性详细规划图则内容
土地使用规划
01
02
03
土地使用性质
根据城市总体规划和区域 规划，确定地块的使用性 质，如住宅、商业、工业 等。
控制性详细规划与法定图则课件页PPT文档
控制性详细规划与法定图则
Today: 14.08.2019
六、控制性详细规划控制指标体系的内容
2、规定性指标
根据《城市规划编制办法实施细则》，地块规定性指标一般为以下各项 ：
1）用地性质 2）建筑密度 3）容积率 4) 建筑控制高度 5) 绿地率 6) 交通出入口方位 7) 停车泊位及其他需要配置的公共设施
a、承上启下的作用 b、管理的依据，建设的引导
c、城市政策的载体
控制性详细规划与法定图则
Today: 14.08.2019
二、 控制性详细规划的内容
控制性详细规划的主要任务是：以总体规划或分区规划为依据，详细规 定建设用地的各项控制性指标和其他规划管理要求，强化规划的控制功能，并 指导修建性详细规划的编制，具体地说，控制性详细规划的内容有以下几点 《城市规划编制办法》。
控制性详细规划与法定图则
Today: 14.08.2019
一、控制性详细规划的涵义和作用
1.性详细规划的涵义
控制性详细规划是《城市规划编制办法1991》中确定的规划层次之一，属详细规 划。是以总体规划或分区规划为依据，以土地使用为重点，详细规定建设用地性质、 使用强度和空间环境，强化规划设计与管理、开发的衔接，作为城市规划管理的依据 并指导修建性详细规划的编制。
1、承接任务 2、现场踏勘、收集基础资料、调研 3、初步方案、交换意见 4、正式方案、评审 5、修改、提交成果
控制性详细规划与法定图则
Today: 14.08.2019
四、控制性详细规划基础资料的收集
根据《城市规划编制办法实施细则》主要有以下内容： 1)总体规划或分区规划对本规划地段的规划要求，相邻地段已批准的规划资料； 用地、路网、工程规划、城市设计、容量 2)土地利用现状，用地分类应分至小类； 3)人口分布现状； 4)建筑物现状，包括房屋用途、产权、建筑面积、层数、建筑质量、保留建筑等； 5)公共设施规模及分布； 6)工程设施及管网现状； 管线位置 7)土地经济分析资料，包括地价等级类型、土地级差效益、有偿使用状况、地价变 有偿使用状况、地价变化、开发方式等； 进行控制性详细规划的技术经济分析。控制性详细规划的技术经济分析的对象 是城市房地产开发。控制性详细规划的技术经济分析主要是城市开发的投入产出分 析。 8)所在城市及地区历史文化传统、建筑特色等资料。 9)土地使用与建筑管理规定（城市规划管理技术规定）：各类建设用地适建范围表 建筑容量控制指标、建筑间距、建筑物退让、建筑物的高度控制、绿地控制等。
控规图则
深圳的法定图则简单介绍一下吧，从毕业到现在，一直在接触这个东西，也许以后还会补充，现在也只是迷迷糊糊的弄清楚一些了。
深圳建设之初曾经也有过控制性详细规划，但因为建设速度过快，更本无法控制，因此最后学习香港，制定法定图则，而香港是学习英国。
深圳的法定图则没有学好香港的。
但比较起全国其他城市的控制性详细规划，还是非常不错的，至少法定图则有用，但控规不一定有用。
深圳市区，也就是关内的城市建设基本全部都是参照法定图则的控制类型，所以说，从某个角度讲，这个城市算是规划师努力出来的城市。
关外重点地区也是，但有些地方却没有，这里问题复杂了，暂时不说。
一、先说法定图则的编制内容，共分两个部分，技术文件和法定文件，没有分图则，也就是管理文件1、技术文件——包括文本和图纸，文本：也就是现状研究报告和规划研究报告组成，图纸：就是现状图纸和规划图纸（下次有机会吧相关的图纸类型给大家介绍一下，现在手头没资料）。
2、——法定文件包括文本和图则，文本和一般控规差不多，图则就是图表，一张大的，一般控规也有，只不过内容不一样，法定图则中的图表中只对新建的居住，商业，办公，工业给予容积率，绿地率，用地面积等方面的控制，其中居住用地需根据人口配套幼儿园，社区服务中心等相应的配套设施，并在表中标注，对于公共设施（如医院，学校）、市政设施（水厂，环卫设施）和现状保留的、有已批建的各类用地除用地面积外均没有任何控制指标，对于绿地给出用地面积和绿地率控制。
总的来说，控制的内容减少了，建筑高度、密度等图则中不做要求。
二、再说法定图则审批过程：1、现状调研部分，除传统的现状部分外，增加的用地权属，已批规划设计要点用地，现状地名路命方面的调查，（权属也就是地现在是谁的，国有的，还是集体的，国有的是处让还是没出让的等等，很麻烦，之所以调查，是因为土地牵扯太大的利益）（设计要点就是批建的用地内是否落实了相应的控制指标）。
现状调研过程基本是靠电话、现场调查、职能局访谈、表格发放组成。
控规图则绘制程序(大小都适用)
图则1.1 大范围图则图纸编制程序及其内容1.1.1 前提：土地利用规划图范围、方案确定无误后方可做图则。
1.1.2 大范围图则由于地块及范围规模比较繁杂、因此快捷易操作且的流程很重要。
下面是具体操作过程:在做图则前可根据具体情况选择图框（有时候要两三个不同比例的图框）根据图框大小比例确定相应（路名、河流名，标注、等字体字高大小以及相应线形线宽等）以下是两个相应文件文件夹01）图框线框、题名（确认是否正确）、地块位置图及母版（线形设置成0.05、并且定义成成块“地块位置”）、“图则”及其内容“开发控制指标”及其控制项、备注城市设计等。
文件夹02）图框补充内容街坊编号（须注意）、地块位置（注意检查位置是否正确）、图则页码（检查字体及数字是否正确）备注说明内容城市设计导引内容等（文字应用标准、宋体字体大小按1：1000图中字体为标准进行缩放）做总图则，分层情况及操作步骤如下层001 建筑后退线（颜色线宽）根据相关规范及要求确定具体退多少、基本做法是便宜道路中心线比较快、有时候需要偏移其它线。
层002 禁止机动车开口路段线（颜色线宽）根据道路交通的两个规定以及当前具体情况定禁止路段长度如立交桥等需要延长等。
按规划院要求沿缘石线一般偏出道路红线3.5到4.5米。
层003 用地红线（水域一般不在建设用地范围不画用地范围线但有特殊水域需要画用地范围线的要画）（颜色线宽）一般是各地块的闭合线层004 河道尺寸标注层005 防护绿地尺寸标注（规则的标注、不规则的没要求不标）层006 建筑后退距离标注层007 路沿石转弯半径标注（规则河道需要标注的标以及地块内部道路的转弯半径等转弯半径需标注）层008 建议机动车开口方位层009 道路尺寸标注（总图则中不用标注此标注在参照后的各分图则中详细标注）（标注意样式设定统一按1：1000模版为标准根据不同比例进行缩放）层YD-CODE 用地代码（湘源自动生成）层DM-坐标坐标（湘源自动生成）（字高及其精度每张图则需设定）完成后需要炸开（总图则中不用标注此标注在参照后的各分图则中详细标注）（标注样式设定统一按1：1000模版为标准根据不同比例进行缩放）各参照要素前后层次关系确定无误后可作为外部参照使用做总图则时地块编号以及用地性质代码插入后、各地块用地性质、地块编号、容积率、建筑限高、以及用地面积直接指标修改，建筑面积自动生成，各地块指标控制以览标可以用湘源导出、核查无误后可以制作各地块指标控制表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
⑧市政控制——市政设施站点用地和大型市政地块均规定了三类土地利用性质：一类是指“规划确定的土地利用性质”；二类是指“须经规 划主管部门批准方可变更的土地利用性质”；三类是指“须经规划委员会批准方可变更的土地利用 性质”。地块控制指标必须包含的有：用地性质、用地面积、容积率、绿地率、配套设施项目及其 规模以及土地利用相容性规定。 ④土地开发强度。以容积率作为基本的控制指标。 ⑤配套设
准则》，以用地性质代码及标准底色表示各地块的用地性质； ②区域位置图； ③地区编号；
④地块划分——根据实际情况，按照《深圳市城市规划标准与准则》中所规定的“小类”、“中类” 或“大类”划分； ⑤地块边界——以粗实线表明地块，重点地块标注边界各点坐标； ⑦交通控制——表明地块周围道
⑥配套设施——按照标注图图例标注在地块相应位置上； 路(包括交叉口)的边界控制范围； 及地上空问的控制范围和高度
控规图则
安徽建筑大学09级 城市规划
控规图则
法定图则的定义
法定图则的定义法定图则的定义法定图则的定义：按《深圳市法定图则编
制技术规定》的定义，作为规划成果的法定图则是指在已经批准的全市总体规
划、次区域规划及分区规划及其他专项规划的指导下，对规划区内指定片区的 土地利用性质、开发强度以及公共配套设施、道路交通、市政设施、城市设计 等方面做出控制和引导规定，经过法定程序批准后成为具有法律效力的规划文 件。
•
•
(2)图表
按照《深圳市法定图则编制技术规定》的规定：“图表是指经法定程序批准并由深圳市规划委
员会主任签署生效的具有法律效力的规划控制总图及其附表”，“要求在1／2000的最新实测地形 图上表达用地性质、布局、地块编号及其他控制内容，并以插图的方式表达本图则所在区域位置以 及主要规划控制指标”。其中包括： ①用地性质——按照1997年颁布的《深圳市城市规划标准与
法定图则包括图表及文本两部分
•
•
(1)文本
按照《深圳市法定图则编制技术规定》的定义，“文本是指经法定程序批准具有法律效力的控制条 文”，主要包括以下内容： ①总则。包括图则适用范围、图则制定的规划依据、编制图则遵循的 原则、生效日期、解释权所属部门等内容。 ②发展目标与功能定位。 ③土地利用性质。图则对
施。配套设施包括公共设施和市政设施。规划必须明确分布、用地规模、建设方式(是否单独占地)、 大型市政设施需要占用的地下、地 面与上空的控制范围以及对环境有影响设施的卫生与安全防护 距离和范围。 ⑥道路交通。包括地区对外交通联系的主要出入口、道路系统的等级、交叉口形
式以及对深灰停车场(库)、公交站场、商业步行系统的控制，原则。 ⑦城市设计及其他有关规定。
