在SCL中实现循环执行定时器
图1 FC1 接口参数见表 1 接口类型 输入 输出 输入输出 参数名称 T_NO TV BCD_Value BIN_Value R Q Count 数据类型 TIMER S5TIME S5TIME WORD BOOL BOOL DINT 描述 使用的定时器，示例中使用 T0 预设定时器值，示例为 10s 剩余时间，BCD 格式，示例中保存在 MW10 剩余时间，整数格式，示例中保存在 MW12 复位定时器，示例为 M0.0 定时器状态，示例为 M0.1 定时器循环执行计数，示例为 MD14 表1 程序说明： R=0 时，FC1 中 S_ODT 定时器循环执行，定时器每次重新启动，循环计数器 Count 累 加 1，Q 在每次定时时间到达后仅保持一个程序循环周期的高电平。 R=1 时，复位定时器，循环计数器 Count 清零。 下载项目 "S_ODT.zip (1023 KB) ( 1023 KB ) "
scl循环跳转指令
scl循环跳转指令SCL循环跳转指令在编程中起到了重要的作用，它可以使程序在满足特定条件时循环执行一段代码，从而实现更加灵活和高效的程序控制。
本文将详细介绍SCL循环跳转指令的使用方法和注意事项。
一、SCL循环跳转指令概述SCL（Structured Control Language）是一种用于编程的结构化控制语言，被广泛应用于工业自动化领域。
SCL循环跳转指令是SCL 语言中的一种重要指令，它可以通过判断条件来控制程序的执行流程，实现程序的循环执行。
二、SCL循环跳转指令的使用方法1. FOR循环指令FOR循环指令可以在满足条件的情况下循环执行一段代码，其语法如下：FOR counter := initial_value TO final_value DO// 循环执行的代码END_FOR;其中，counter是循环计数器，initial_value是计数器的初始值，final_value是计数器的结束值。
循环执行的代码部分可以是任意合法的SCL代码。
2. WHILE循环指令WHILE循环指令可以在条件满足的情况下循环执行一段代码，其语法如下：WHILE condition DO// 循环执行的代码END_WHILE;其中，condition是一个逻辑表达式，只有当这个表达式的值为真时，才会继续循环执行代码部分。
3. REPEAT循环指令REPEAT循环指令可以在条件满足的情况下循环执行一段代码，其语法如下：REPEAT// 循环执行的代码UNTIL condition;其中，condition是一个逻辑表达式，只有当这个表达式的值为真时，才会跳出循环。
三、SCL循环跳转指令的注意事项1. 在使用循环跳转指令时，一定要注意循环的终止条件，避免出现死循环的情况。
2. 在循环执行的代码部分，要注意控制循环变量的变化，确保循环能够正常结束。
3. 在循环执行的代码部分，可以使用条件判断、计算、输入输出等SCL指令，以实现更加复杂的功能。
plc 循环执行语句
plc 循环执行语句
在PLC（可编程逻辑控制器）中，循环执行语句是指一组指令
或程序段在特定条件下重复执行的过程。
PLC通常使用循环执行语
句来控制各种自动化系统，例如生产线、机器人和工业设备等。
循
环执行语句的实现可以通过不同的编程语言和指令集来完成，以下
是一些常见的循环执行语句的实现方式：
1. 顺序执行，最简单的循环执行语句是按顺序执行一系列指令，直到遇到终止条件。
这种方式常用于简单的控制任务，例如启动和
停止设备。
2. 循环指令，PLC通常提供循环指令，例如FOR、WHILE等，
允许程序在满足特定条件的情况下重复执行一组指令。
这种方式适
用于需要重复执行的任务，例如循环加工或循环输送。
3. 定时器和计数器，PLC中的定时器和计数器可以用来实现循
环执行语句。
通过设置定时器和计数器的值，可以控制程序在特定
时间间隔或特定次数内重复执行指令。
4. 递归调用，在一些高级的编程语言中，可以使用递归函数来
实现循环执行语句。
递归函数是指在函数内部调用自身的过程，通
过递归调用可以实现复杂的循环逻辑。
总的来说，PLC中的循环执行语句是通过编程语言和指令集来
实现的，可以根据具体的控制需求选择合适的方式来实现循环执行。
在实际应用中，需要根据具体的控制任务和设备特性来选择合适的
循环执行方式，并且需要考虑程序的效率和稳定性。
博途scl语言常用指令
博途scl语言常用指令
博途（TIA（Portal）是西门子公司推出的一款集成化的工业自动化软件平台，用于配置、编程、调试和维护西门子自动化设备。
SCL（ Structured（Control（Language）是TIA（Portal 中用于结构化编程的语言之一。
以下是一些SCL语言中常用的指令：
IF...THEN...ELSE：（用于条件判断，执行不同的代码块。
FOR：（用于循环执行一段代码。
WHILE：（用于在满足条件的情况下循环执行代码。
CASE（OF：（用于多分支条件判断。
CALL：（用于调用函数或函数块。
ASSIGN：（用于给变量赋值。
RETURN：（用于从函数中返回值。
TIMER：（用于处理定时器功能。
以上是SCL语言中的一些常用指令，具体的使用方式和语法可能会根据项目和具体版本的TIA（Portal有所变化。
请参考相关的文档和手册以获取更详细的信息。
西门子SCL编程入门教程连载（7）-定时器指令
西门子SCL编程入门教程连载（7）-定时器指令西门子SCL语言中的定时器指令都是使用IEC定时器，其指令包括：脉冲定时器（TP）、延时接通定时器（TON）、延时断开定时器（TOF）、保持型延时接通定时器（TONR）、复位定时器（RESET_TIMER）及定时器预设值设置（PRESET_TIMER）指令，下面我们来一一介绍下。
1、脉冲定时器（TP）指令脉冲定时器（TP）指令的作用是用来产生脉冲信号。
从指令列表中添加TP指令时会自动生成背景数据块（默认名称IEC_Timer_0_DB），指令初始状态如下：脉冲定时器（TP）指令有四个引脚参数：1、IN：布尔型变量，输入值，当该引脚信号从0变为1时（上升沿）定时器开始计时；2、PT：时间型变量，输入值，Preset Time，表示定时器的预设时间值；3、Q：布尔型变量，输出值，定时器标志位；4、ET：时间型变量，输出值，表示定时器的当前时间；脉冲定时器的工作过程如下：1、IN参数的上升沿信号启动定时器开始计时，此时Q输出信号的值为1；随着时间的流逝，当定时器的当前值大于预设值PT时，若IN的信号仍然为1，则输出信号Q的值变为0；2、当定时器激活后，无论输入参数IN的值是否发生变化，定时器都将持续计时，直到预设的时间值走完；3、定时器计时结束后，IN参数信号的上升沿会重新激活定时器；脉冲定时器（TP）的时序图如下：2、延时接通定时器（TON）指令延时接通定时器（TON）指令用于信号的延时接通。
从指令列表中添加该指令时会自动生成背景数据块（默认名称IEC_Timer_0_DB），指令初始状态如下：TON指令也有四个引脚，其含义与之前介绍的TP（脉冲定时器）指令的引脚参数相同。
延时接通定时器的工作过程如下：1、引脚IN的上升沿信号（0变为1）启动定时器开始计时，此时输出引脚Q的值为0；2、随着时间的流逝，当定时器的当前值大于预设的时间值，并且输入引脚IN的信号值仍保持为1时，输出引脚Q的值从0变为1；3、如果在计时的过程中，输入参数IN的值从1变为0，则定时器停止计时；直到下一次上升沿（从0变为1）后重新计时；延时接通定时器（TON）的时序图如下：3、延时断开定时器（TOF）指令延时断开定时器指令TOF用于信号的延时断开。

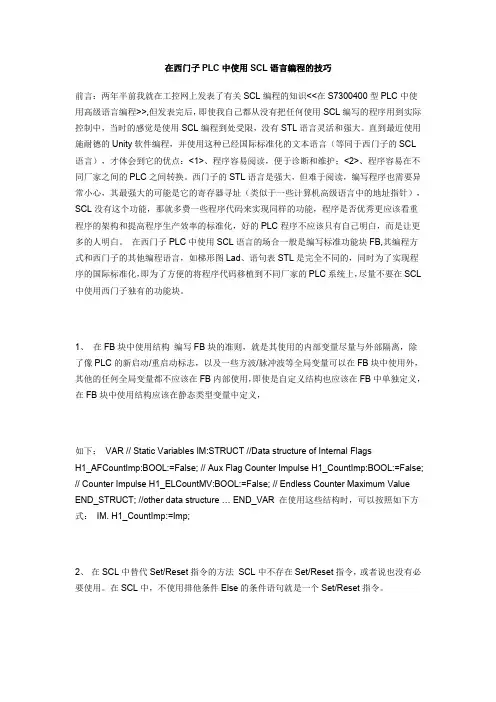

在西门子PLC中使用SCL语言编程的技巧
在西门子PLC中使用SCL语言编程的技巧前言：两年半前我就在工控网上发表了有关SCL编程的知识<<在S7300400型PLC中使用高级语言编程>>,但发表完后，即使我自己都从没有把任何使用SCL编写的程序用到实际控制中，当时的感觉是使用SCL编程到处受限，没有STL语言灵活和强大。
直到最近使用施耐德的Unity软件编程，并使用这种已经国际标准化的文本语言（等同于西门子的SCL 语言），才体会到它的优点：<1>、程序容易阅读，便于诊断和维护；<2>、程序容易在不同厂家之间的PLC之间转换。
西门子的STL语言是强大，但难于阅读，编写程序也需要异常小心，其最强大的可能是它的寄存器寻址（类似于一些计算机高级语言中的地址指针），SCL没有这个功能，那就多费一些程序代码来实现同样的功能，程序是否优秀更应该看重程序的架构和提高程序生产效率的标准化，好的PLC程序不应该只有自己明白，而是让更多的人明白。
在西门子PLC中使用SCL语言的场合一般是编写标准功能块FB,其编程方式和西门子的其他编程语言，如梯形图Lad、语句表STL是完全不同的，同时为了实现程序的国际标准化，即为了方便的将程序代码移植到不同厂家的PLC系统上，尽量不要在SCL 中使用西门子独有的功能块。
1、在FB块中使用结构编写FB块的准则，就是其使用的内部变量尽量与外部隔离，除了像PLC的新启动/重启动标志，以及一些方波/脉冲波等全局变量可以在FB块中使用外，其他的任何全局变量都不应该在FB内部使用，即使是自定义结构也应该在FB中单独定义，在FB块中使用结构应该在静态类型变量中定义，如下：VAR // Static Variables IM:STRUCT //Data structure of Internal FlagsH1_AFCountImp:BOOL:=False; // Aux Flag Counter Impulse H1_CountImp:BOOL:=False; // Counter Impulse H1_ELCountMV:BOOL:=False; // Endless Counter Maximum Value END_STRUCT; //other data structure … END_VAR 在使用这些结构时，可以按照如下方式：IM. H1_CountImp:=Imp;2、在SCL中替代Set/Reset指令的方法SCL中不存在Set/Reset指令，或者说也没有必要使用。
scl for循环语句
scl for循环语句scl (Structured Control Language) 是一种用于编写控制系统程序的编程语言。
在scl中，for循环语句被用来重复执行一段代码，直到满足指定的条件为止。
for循环语句是scl中最常用和最基本的控制结构之一，它允许程序员通过指定循环的起始点、终止点和步长来控制循环的执行次数。
在scl中，for循环语句的语法如下：FOR variable_name := start_value TO end_value [STEP step_value]DO-- 执行的代码块END_FOR在上述语法中，variable_name 是循环变量的名称，start_value 是循环变量的初始值，end_value 是循环变量的结束值，step_value 是循环变量每次增加或减少的值。
使用for循环语句，我们可以轻松地遍历数组、列表或执行一组重复的任务。
下面是一个使用for循环语句遍历数组的示例：VARarray: ARRAY [1..5] OF INT := [10, 20, 30, 40, 50];i: INT;END_VARFOR i := 1 TO 5 DO// 打印数组元素PRINT('Element ' + INT_TO_STRING(i) + ': ' +INT_TO_STRING(array[i]));END_FOR以上代码将输出以下结果：Element 1: 10Element 2: 20Element 3: 30Element 4: 40Element 5: 50在上述示例中，我们使用for循环语句遍历了数组array，并打印了每个数组元素。
此外，我们还可以在for循环语句中使用step_value来控制循环变量的增加或减少步长。
例如，以下示例将循环变量i的值从10递减到1，步长为2：FOR i := 10 TO 1 STEP -2 DO// 打印循环变量的值PRINT(INT_TO_STRING(i));END_FOR以上代码将输出以下结果：108642总而言之，scl的for循环语句是一种强大且灵活的控制结构，可用于重复执行代码块，并允许我们在循环过程中指定起始值、终止值和步长，以实现更精确的控制和处理。
学习SCL编程，先要搞懂这9种程序控制指令（有示例）！
学习SCL编程，先要搞懂这9种程序控制指令（有示例）！SCL作为一种编程语言，可以实现LAD/FBD所有的功能，大多数的指令与LAD/FBD都是相同的，只是在编辑器中的外形不同。
只有一些指令使用是不太一样的甚至LAD/FBD没有的，这里只介绍这些不同的。
SCL特殊的指令有以下几种，如图1-3红框中的指令：图1 读写存储器图2 转换操作图3 程序控制指令在这三部分中，读写存储器的PEEK POKE指令可以参考链接，转换操作可以参考链接，这里只介绍图3的程序控制指令。
程序控制指令程序控制指令是SCL编程的基础，接近高级语言的指令，虽然这些功能通过LAD/FBD也可以实现，但使用SCL编写会更加方便，逻辑条理也更加清晰。
程序控制语句说明选择IF-THEN语句用于将程序执行转移到两个备选分支之一（取决于条件为True 还是False）；CASE语句用于选择执行n 个备选分支之一（取决于变量值）循环；FOR语句只要控制变量在指定值范围内，就重复执行某一语句序列；WHILE-DO语句只要仍满足执行条件，就重复执行某一语句序列；REPEAT-UNTIL语句重复执行某一语句序列，直到满足终止条件为止；程序跳转CONTINUE语句停止执行当前循环迭代；EXIT语句无论是否满足终止条件，都会随时退出循环；GOTO语句使程序立即跳转到指定标签；RETURN语句使程序立刻退出正在执行的块，返回到调用块。
下面详细介绍各条指令的用法。
（1）IF：条件执行说明：使用'条件执行'指令，可以根据条件控制程序流的分支。
该条件是结果为布尔值（True 或 False）的表达式。
可以将Bool变量、逻辑表达式或比较表达式作为条件。
执行该条件执行指令时，将对指定的表达式进行运算。
如果表达式的值为True，则表示满足该条件；如果其值为False，则表示不满足该条件。
参数根据分支的类型，可以对以下形式的指令进行编程：•IF...THEN... 分支：IF <条件>THEN <语句1>END_IF;图4 IF...THEN... 分支如果满足该条件，则将执行THEN 后编写的指令。
scl编程一百例
scl编程一百例以SCL编程一百例为标题SCL（Structured Control Language）是一种用于编写PLC （Programmable Logic Controller）程序的高级编程语言。
它的语法结构简单明了，逻辑性强，被广泛应用于自动化控制领域。
本文将通过一百个例子来展示SCL编程的灵活性和强大功能。
第一例：开关控制灯泡使用SCL编程实现一个简单的开关控制灯泡的程序。
当开关打开时，灯泡亮起；当开关关闭时，灯泡熄灭。
第二例：计数器使用SCL编程实现一个计数器程序。
通过按下按钮，每按一次计数器加一，同时在HMI（Human Machine Interface）上显示当前计数值。
第三例：温度控制使用SCL编程实现一个温度控制程序。
通过读取温度传感器的数值，根据设定的温度范围控制加热器的开关状态，以保持温度在设定范围内。
第四例：流水线控制使用SCL编程实现一个流水线控制程序。
通过控制电机的开关状态，实现产品在不同工位之间的传送和加工。
第五例：报警系统使用SCL编程实现一个报警系统。
通过监测不同传感器的状态，当某个传感器触发时，触发相应的报警信号。
第六例：自动化包装机使用SCL编程实现一个自动化包装机。
通过控制电机、传感器和气缸的状态，实现产品的自动分拣、包装和封箱。
第七例：电梯控制使用SCL编程实现一个电梯控制程序。
通过读取按钮的信号，根据乘客的需求控制电梯的运行和停靠。
第八例：流量控制使用SCL编程实现一个流量控制程序。
通过读取流量传感器的数值，根据设定的流量范围控制阀门的开关状态，以保持流量在设定范围内。
第九例：定时器使用SCL编程实现一个定时器程序。
通过设定时间参数，实现定时触发相应的操作，如定时开关灯、定时启动机器等。
第十例：电机速度控制使用SCL编程实现一个电机速度控制程序。
通过读取编码器的反馈信号，根据设定的速度参数控制电机的转速。
第十一例：压力控制使用SCL编程实现一个压力控制程序。
scl定时器用法
scl定时器用法SCL（Structured Control Language）定时器是广泛应用于工控系统的一种定时工具，通过其灵活的时间控制能力，实现对各类设备及过程的精确控制。
本文将详细介绍SCL定时器的基本用法，以及示例应用来帮助读者更好地理解和运用该定时器。
一、SCL定时器基本介绍SCL定时器是相对于PLC（Programmable Logic Controller）编程语言而言的，其主要作用是根据预设的时间参数，定时触发或结束特定任务。
SCL定时器分为两种类型，一种是定时周期类型，一种是单次延时类型。
其中，定时周期类型允许多次触发，而单次延时类型只会触发一次。
二、SCL定时器的使用步骤1. 定义定时器在程序中，我们首先需要定义一个SCL定时器，并为其命名。
通过给定名称，我们可以在后续的程序中引用并调用该定时器。
2. 设置定时参数接下来，我们需要确定定时器的各项参数。
主要包括定时时间（单位：毫秒）、定时时间类型（周期定时或单次延时）、定时触发时执行的操作（如输出信号、改变设备状态等）等。
3. 定时器运行控制在程序中，我们需要设置定时器的启动和停止条件。
通过逻辑判断语句，我们可以确定何时启动定时器，并在定时器超时后执行相应的操作。
同时，我们还可以随时停止定时器的运行，以提供灵活的控制。
4. 销毁定时器在定时器不再需要使用时，我们应该及时销毁该定时器。
这可以通过调用相应的销毁函数实现，以释放系统资源并防止产生不必要的干扰。
三、示例应用：温室灯控制系统为了更好地理解SCL定时器的用法，我们以一个温室灯控制系统为例进行说明。
该系统的要求是在早上6点至晚上8点期间，每隔2小时自动开启灯光，并在晚上8点关闭灯光。
首先，我们定义一个名为“灯控定时器”的定时器，并设置定时时间为2小时。
接着，我们通过逻辑判断语句，在早上6点时启动定时器，并在定时器超时后触发开灯操作。
同时，我们设置晚上8点时停止定时器的运行，并触发关闭灯光的操作。
scl语言for循环语句例子
scl语言for循环语句例子SCL语言是一种结构化指令集，被广泛应用于自动化控制系统和工业领域。
在SCL语言中，for循环语句是一种常用的结构，可以让程序在一定的条件下重复执行某段代码。
下面给出一个简单的SCL语言的for循环语句的例子，来说明其用法和语法。
例子：计算1-10的整数之和思路：使用for循环语句，每次循环让计数器加1，并将计数器的值加到和变量中，直到计数器等于10结束循环。
示例程序如下：```// SCL语言计算1-10的整数之和的程序// 使用for循环语句VARi : INT; // 定义计数器sum : INT := 0; // 定义和变量并初始化为0END_VAR// 输出结果PRINT("1-10的整数之和为：" + sum);```程序解释：1. 首先定义了两个变量，一个是计数器i，用来控制循环次数；另一个是和sum，用来存储整数之和的结果。
将sum初始化为0，因为还没有累加任何数。
2. 开始for循环语句，从1循环到10，每次执行循环体内的语句。
3. 在循环体内，将计数器i的值加到和变量sum中。
这样就实现了连续相加的操作。
4. 循环结束后，输出结果。
使用PRINT函数可以将结果打印到控制台上。
5. 整个程序执行结束。
总结：SCL语言的for循环语句可以让程序按照一定的规律重复执行某一段代码，可以提高编程效率和可读性。
在使用for循环时，需要注意循环控制变量的定义、循环条件的确定、循环体内的代码编写等问题，这些都是写好循环语句的关键。
