中考物理电路类问题(大题培优)及答案
中考物理电路类问题(大题培优 易错 难题)及答案
一、初中物理电路类问题1．如图甲所示的电路，电源电压不变，R2为定值电阻，R1为热敏电阻，其阻值随温度的变化如乙图.闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图像是（）A．B．C．D．【答案】B【解析】【详解】由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流。
根据串联电路的电压特点和欧姆定律可得，电压表示数U1=U总-U2=U总-IR2，因U总、R2是定值，所以，电压表示数U1与I为一次函数，其图像是一条倾斜的直线，且电流增大时，电压变小，故选B。
2．如图所示的电路中，电源电压保持不变。
闭合开关S，电路正常工作。
过了一会儿，灯熄灭了，两个电表中只有一个电表的示数变大，则下列判断中正确的是（）A．可能灯短路B．一定灯断路C．电阻R断路D．以上情况都有可能【答案】C【解析】【详解】假设灯短路，那么灯会不亮，电压表测的是电阻R两端的电压，此时大小等于电源电压大小，电压表的示数变大，根据欧姆定律UIR可知，流过电阻R的电流变大，即电流表的示数变大，两表的示数都变大，这与题意不符合，所以不可能灯短路；假设灯断路，那么没有电流流过灯泡，灯会不亮，电流表没有示数，电压表也没有示数，两表的示数都变小，这与题意不符合，所以不可能灯断路；假设电阻R断路，那么没有电流流过灯泡，灯会不亮，电流表没有示数，电压表此时测的是电源电压，电压示数变大，这与题意相符合；故选C。
3．图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重．电路原理如图乙所示,电压表、电流表分别显示身高和体重的大小,压敏电阻R 的阻值随压力增大而增大,滑片P 随身高增高而上滑．下列分析正确的是（）A．身高越高电压表示数大B．身高越高通过R0流越小C．体重越大电流表示数越大D．体重越大压敏电阻两端电压越小【答案】A【解析】【分析】【详解】AB．由电路图可知，R与R0并联，电压表测滑片P下方电阻丝两端的电压，电流表测压敏电阻R支路的电流，因电压表的内阻很大、在电路中相当于断路，所以，人的身高变化即滑片移动时，R0接入电路中的电阻不变，因并联电路中各支路两端的电压相等，且各支路独立工作、互不影响，所以，由I=UR可知，通过R0的电流不变，故B错误；当身高越高时，滑片上移，滑片P下方电阻丝的阻值变大，由U=IR可知，滑片P下方电阻丝两端的电压变大，即电压表的示数变大，故A正确；C D．当体重越大时，压敏电阻受到的压力越大，由压敏电阻R的阻值随压力增大而增大可知，R的阻值越大，由I=UR可知，通过R的电流越小，即电流表的示数越小，故C错误；压敏电阻R两端的电压不变，仍等于电源电压，故D错误．4．如图所示的电路中，R0是定值电阻，L是小灯泡，R是滑动变阻器，闭合开关S，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光。

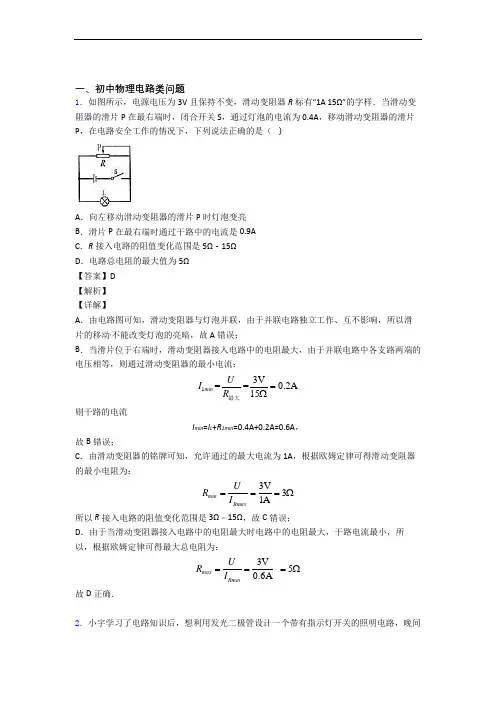

中考物理 电路类问题 培优练习(含答案)含答案
一、初中物理电路类问题1．如图所示，电源电压为3V且保持不变，滑动变阻器R标有“1A 15Ω”的字样．当滑动变阻器的滑片P在最右端时，闭合开关S，通过灯泡的电流为0.4A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是（）A．向左移动滑动变阻器的滑片P时灯泡变亮B．滑片P在最右端时通过干路中的电流是0.9AC．R接入电路的阻值变化范围是5Ω﹣15ΩD．电路总电阻的最大值为5Ω【答案】D【解析】【详解】A．由电路图可知，滑动变阻器与灯泡并联，由于并联电路独立工作、互不影响，所以滑片的移动不能改变灯泡的亮暗，故A错误；B．当滑片位于右端时，滑动变阻器接入电路中的电阻最大，由于并联电路中各支路两端的电压相等，则通过滑动变阻器的最小电流：13V==0.2A15min RIU=Ω最大则干路的电流I min=I L+R1min=0.4A+0.2A=0.6A，故B错误；C．由滑动变阻器的铭牌可知，允许通过的最大电流为1A，根据欧姆定律可得滑动变阻器的最小电阻为：3V31AminRmaxURI===Ω所以R接入电路的阻值变化范围是3Ω﹣15Ω，故C错误；D．由于当滑动变阻器接入电路中的电阻最大时电路中的电阻最大，干路电流最小，所以，根据欧姆定律可得最大总电阻为：3V50.6AmaxRminURI===Ω故D正确．2．小宇学习了电路知识后，想利用发光二极管设计一个带有指示灯开关的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置．他共设计了四个电路，如图所示，其中L为节能灯，规格为“220V 15W”、D为发光二极管，规格为“1.2V 0.002A”、S 为单刀双掷开关、R为限流电阻。
图中能够满足要求的电路（）A．B．C．D．【答案】B【解析】【分析】【详解】A．由电路图可知，单刀双掷开关接通发光二极管时会发光，当无论单刀双掷开关怎样闭合，灯泡都不会发光，故A不符合题意；B．由电路图可知，关闭照明灯后发光二极管与限流电阻串联能发光，闭合照明电路时发光二极管不工作，故B正确；C．由电路图可知，关闭灯泡时，发光二极管不亮，故C不符合题意；D．由电路图可知，闭合照明灯后，发光二极管会因为电路中的电流超过它的额定电流而被烧坏，最后导致白炽灯也不会亮，且关闭照明灯路后发光二极管不亮，故D不符合题意。
中考物理电路类问题(大题培优 易错 难题)附答案
一、初中物理电路类问题1．如图，电源电压保持不变，闭合开关后，将滑动变阻器R 2的滑片P 向右移动的过程中，下列说法正确的是（ ）A ．电流表A 的示数变大，电压表V 2的示数变小B ．电压表V 2 的示数与电流表A 的示数的比值不变C ．电流表A 的示数变小，电压表V 2的示数不变D ．电压表V 1与电压表V 2的示数之和不变【答案】D【解析】【分析】【详解】 A ．由电路图可知，R 1与R 2串联，电压表V 1测R 1两端的电压，电压表V 2测R 2两端的电压，电流表测电路中的电流，将滑动变阻器R 2的滑片P 向右移动的过程中，接入电路中的电阻变大，电路中的总电阻变大，由=U I R可知，电路中的电流变小，即电流表A 的示数变小，故A 错误；B ．由电压表V 2 的示数变大、电流表A 的示数变小可知，电压表V 2的示数与电流表A 的示数的比值变大，故B 错误；C ．由=U IR 可知，R 1两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，所以，R 2两端的电压变大，即电压表V 2的示数变大，故C 错误；D ．因电源电压保持不变，两电压表的示数之和即为电源的电压，所以，电压表V 1与电压表V 2的示数之和不变，故D 正确。
2．如图所示电路中，三个规格完全相同的灯泡12L L 、和3L 。
开关S 闭合后，三个灯泡都发光，两电流表都有示数。
下列说法正确的是（ ）A ．若只将灯泡1L 与2L 的位置对调，灯泡3L 的亮度会发生改变B ．若只将灯泡1L 与3L 的位置对调，灯泡2L 的亮度不会发生改变C ．若用电压表12V V 、分别替换电流表12A A 、，电压表1V 的示数比2V 的大D ．若用电压表12V V 、分别替换电流表12A A 、，三个灯泡的亮度会相同【答案】BD【解析】【分析】本题考查串、并联电路的特点。
【详解】AB ．由电路图可知，三个灯泡并联，由于三个灯泡规格相同，根据并联电路的电流特点，则通过三个灯泡的电流也相同，所以无论怎么调换灯泡的位置，其电流都不变，则亮度也不变，故A 不正确，B 正确；CD ．若用电压表12V V 、替换电流表12A A 、，则三个灯泡变成串联连接，根据串联电路的电流特点，则通过三个灯泡的电流相等，因为三个灯泡规格相同，则三个灯泡的亮度一样，而V 1测灯L 1、L 2的总电压，V 2测灯L 1、L 2的总电压，所以每个灯泡两端的电压相等，那么12V V 、测得的电压相等，故C 不正确，D 正确。
中考物理 电路类问题 培优练习(含答案)及答案
一、初中物理电路类问题1．小宇学习了电路知识后，想利用发光二极管设计一个带有指示灯开关的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置．他共设计了四个电路，如图所示，其中L为节能灯，规格为“220V 15W”、D为发光二极管，规格为“1.2V 0.002A”、S 为单刀双掷开关、R为限流电阻。
图中能够满足要求的电路（）A．B．C．D．【答案】B【解析】【分析】【详解】A．由电路图可知，单刀双掷开关接通发光二极管时会发光，当无论单刀双掷开关怎样闭合，灯泡都不会发光，故A不符合题意；B．由电路图可知，关闭照明灯后发光二极管与限流电阻串联能发光，闭合照明电路时发光二极管不工作，故B正确；C．由电路图可知，关闭灯泡时，发光二极管不亮，故C不符合题意；D．由电路图可知，闭合照明灯后，发光二极管会因为电路中的电流超过它的额定电流而被烧坏，最后导致白炽灯也不会亮，且关闭照明灯路后发光二极管不亮，故D不符合题意。
故选B。
2．用毛皮摩擦过的橡胶棒A带负电。
如图甲，用橡胶棒A接触不带电的验电器的金属球B时，验电器的金属箔张开；如图乙，让橡胶棒A靠近（不接触）不带电的验电器的金属球B，验电器的金属箔也会张开。
下列说法正确的是（）A．毛皮与橡胶棒相比，毛皮的原子核对电子的束缚能力强B．图甲中，金属箔张开是因为异种电荷相互排斥C．图乙中，橡胶棒靠近金属球B时，橡胶棒A所带电荷量减小D．图乙中，金属球B上的一部分电子转移到金属箔上【答案】D【解析】【分析】【详解】A．摩擦起电的实质是电子的转移，原子核对电子的束缚能力强，物体得到电子带负电。
橡胶棒A带负电，说明橡胶棒得到电子，即橡胶棒的原子核对电子的束缚能力强，故A错误；B．验电器的工作原理是同种电荷相互排斥，故B错误；C．橡胶棒A没有接触验电器的金属球B，所以橡胶棒A所带电荷量不变，故C错误；D．橡胶棒A带负电，接近金属球B上，B上的自由电子被排斥而远离，转移到金属箔上，故D正确。

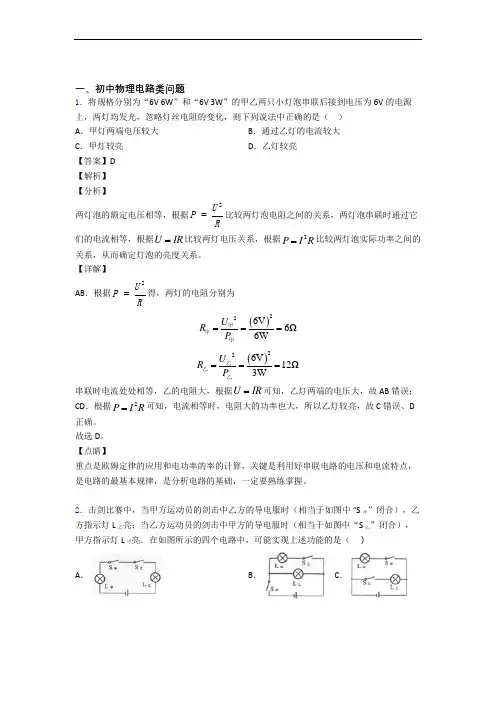

中考物理 电路类问题 培优练习(含答案)附答案解析
一、初中物理电路类问题1．将规格分别为“6V 6W ”和“6V 3W ”的甲乙两只小灯泡串联后接到电压为6V 的电源上，两灯均发光，忽略灯丝电阻的变化，则下列说法中正确的是（ ） A ．甲灯两端电压较大 B ．通过乙灯的电流较大 C ．甲灯较亮 D ．乙灯较亮【答案】D 【解析】 【分析】两灯泡的额定电压相等，根据2U P R=比较两灯泡电阻之间的关系，两灯泡串联时通过它们的电流相等，根据U IR =比较两灯电压关系，根据2P I R =比较两灯泡实际功率之间的关系，从而确定灯泡的亮度关系。
【详解】AB ．根据2U P R=得，两灯的电阻分别为()226V 6Ω6W U R P ===甲甲甲()226V 12Ω3W U R P ===乙乙乙串联时电流处处相等，乙的电阻大，根据U IR =可知，乙灯两端的电压大，故AB 错误； CD ．根据2P I R =可知，电流相等时，电阻大的功率也大，所以乙灯较亮，故C 错误、D 正确。
故选D 。
【点睛】重点是欧姆定律的应用和电功率的率的计算，关键是利用好串联电路的电压和电流特点，是电路的最基本规律，是分析电路的基础，一定要熟练掌握。
2．击剑比赛中，当甲方运动员的剑击中乙方的导电服时（相当于如图中 “S 甲”闭合），乙方指示灯L 乙亮；当乙方运动员的剑击中甲方的导电服时（相当于如图中“S 乙”闭合），甲方指示灯L 甲亮．在如图所示的四个电路中，可能实现上述功能的是（ ）A ．B ．C ．D．【答案】D【解析】【详解】根据情景和题意可知，甲击中乙，相当于甲闭合了乙灯的开关，乙灯亮．相同的道理，乙控制着甲灯的开关，两个灯能够单独发光，也能够同时发光，说明两灯是并联的，因此正确的电路应是D．3．小宇学习了电路知识后，想利用发光二极管设计一个带有指示灯开关的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置．他共设计了四个电路，如图所示，其中L为节能灯，规格为“220V 15W”、D为发光二极管，规格为“1.2V 0.002A”、S 为单刀双掷开关、R为限流电阻。

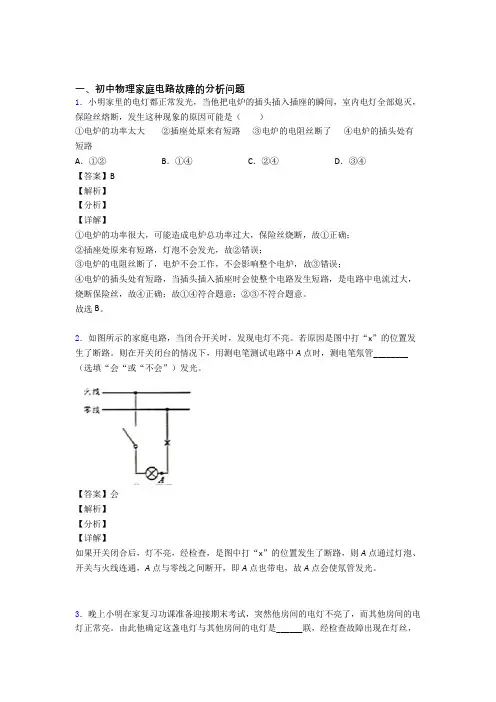

备战中考物理家庭电路故障的分析问题(大题培优)附详细答案
一、初中物理家庭电路故障的分析问题1．小明家里的电灯都正常发光，当他把电炉的插头插入插座的瞬间，室内电灯全部熄灭，保险丝熔断，发生这种现象的原因可能是（）①电炉的功率太大②插座处原来有短路③电炉的电阻丝断了④电炉的插头处有短路A．①②B．①④C．②④D．③④【答案】B【解析】【分析】【详解】①电炉的功率很大，可能造成电炉总功率过大，保险丝烧断，故①正确；②插座处原来有短路，灯泡不会发光，故②错误；③电炉的电阻丝断了，电炉不会工作，不会影响整个电炉，故③错误；④电炉的插头处有短路，当插头插入插座时会使整个电路发生短路，是电路中电流过大，烧断保险丝，故④正确；故①④符合题意；②③不符合题意。
故选B。
2．如图所示的家庭电路，当闭合开关时，发现电灯不亮。
若原因是图中打“x”的位置发生了断路。
则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________（选填“会“或“不会”）发光。
【答案】会【解析】【分析】【详解】如果开关闭合后，灯不亮，经检查，是图中打“x”的位置发生了断路，则A点通过灯泡、开关与火线连通，A点与零线之间断开，即A点也带电，故A点会使氖管发光。
3．晚上小明在家复习功课准备迎接期末考试，突然他房间的电灯不亮了，而其他房间的电灯正常亮。
由此他确定这盏电灯与其他房间的电灯是______联，经检查故障出现在灯丝，则这盏电灯的灯丝出现______（选填“短路”或“断路”），小明决定换一个新灯泡。
他先将控制该灯的开关断开，为了安全，又找来了测电笔检测灯头的两根接线，发现其中一根线使氖管发光，这一现象说明该电灯连成了如上图_______（选填“A”或“B”）的情况，这种情况_______（选填“容易”或“不容易”）触电。
【答案】并断路 B 容易【解析】【详解】[1]他房间的电灯不亮了，而其他房间的电灯正常亮，说明两灯互不影响，故两电灯应为并联。
[2]灯泡若短路则整个电路短路，触发空气开关断开，房间均会断电，而现在只有灯泡不亮，说明灯泡断路。
中考物理家庭电路故障的分析问题(大题培优 易错 难题)附答案
一、初中物理家庭电路故障的分析问题1．如图所示为某家庭卫生间电路，电灯和电热水器都在正常工作。
在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。
下列分析合理的是（）A．一定是电路超负荷工作B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光C．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都不发光D．只取下灯泡，再用测电笔检测灯座的两个接线柱，氖管都发光【答案】D【解析】【分析】【详解】A．熔丝熔断的原因是电路超负荷运作或电路短路，在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，此时洗衣机没有工作，所以不是电路超负荷运作，应该是洗衣机插头出现短路，故A不符合题意；B．断开S1、S2，三孔插座的左孔无法与火线相连，因此用测电笔检测三线插座的左孔，氖管不发光，故B不符合题意；C．只断开S2，开关S1的两个接线柱仍然与火线相连，所以再用测电笔检测开关S1的两个接线柱时，氖管均发光，故C不符合题意；D．只取下灯泡，灯座左侧接线柱通过开关S1与火线相连，灯座右侧接线柱通过热水器与火线相连，所以再用测电笔检测灯座的两个接线柱，氖管都发光，故D符合题意。
故选D。
2．教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。
(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（______）。
(2)当打开空调时，空气开关“跳闸”。
出现这种现象的原因可能是______。
【答案】用电器总功率过大【解析】【分析】【详解】(1)[1]教室的电灯之间互不影响是并联的，且电灯L1和L2由一个开关S单独控制，为了电路安全，控制电灯的开关接在火线一侧，如图所示(2)[2]当电路电流过大时，为了保护电路，空气开关跳闸，造成电路电流过大的原因可能是电路某处短路或者用电器总功率过大；当打开空调时，空气开关“跳闸”，出现这种现象的原因可能是电路用电器总功率过大。
中考物理电路类问题(大题培优 易错 难题)及答案
导体的电阻是本身的属性，与导体的材料，长度，横截面积有关；并不随电流、电压的改变而改变，两端不加电压时，导体的电阻也不会为零．
所以A，B，D错误，C正确．
故选C．
4．现有三个轻质小球，实验发现其中任意两个小球相互靠近（未接触）都相互吸引．由此可判断（ ）
A．两个小球带负电，一个小球带正电
B．两个小球带正电，一个小球带负电
若两个小球带异种电荷，另一个小球不带电，则两个带异种电荷的小球靠近时相互吸引，同时两个带电小球都会吸引不带电的小球，故C正确；
若两个小球不带电，另一个小球带电，则两个不带电的小球靠近时不会相互吸引，故D错误；故应选C．
5．用一个导体制成长度相等但横截面积不同的圆柱体a和b（a和b互相连接），a比b的横截面积大，将它们接入电路中，如图所示，通过a、b电流分别为Ia，Ib，a、b两端电压分别为Ua，Ub，则下列说法正确的是
D．由电路图可知，闭合照明灯后，发光二极管会因为电路中的电流超过它的额定电流而被烧坏，最后导致白炽灯也不会亮，且关闭照明灯路后发光二极管不亮，故D不符合题意。
故选B。
12．如图，电源电压保持不变，闭合开关后，将滑动变阻器R2的滑片P向右移动的过程中，下列说法正确的是（）
A．电流表A的示数变大，电压表V2的示数变小B．电压表V2的示数与电流表A的示数的比值不变
A．灯L短路B．灯L断路
C．电阻R断路D．电阻R短路
【答案】A
【解析】
【详解】
A．当灯L短路时，电压表示数为零，电流表示数变大；对调后，灯L相当于导线，电流表和电压表均有示数，故A符合题意；
B．当灯L断路时，将灯L和电阻R对调，电路处于断路状态，电流表和电压表示数均为零，故B不符合题意；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
B．甲、乙、丙都是电压表
C．甲、乙是电压表,丙是电流表
D．甲、丙是电流表,乙是电压表
【答案】D
【解析】
【分析】
【详解】
由电路图知道，要使左边的灯泡工作，需要使电流从正极出来到此灯泡，再经丙表回到负极，所以，丙表为电流表；要使右边的灯泡工作，需要使电流从正极出来经过甲表到此灯泡，再经丙表回到负极，所以，甲表为电流表；由于甲表为电流表，所以，乙表只能为电压表，否则会造成电源短路，故只有D正确．
2．如图所示，电源电压为3V，闭合开关S，电压表的示数为2V，忽略温度对灯丝电阻的影响。则（ ）
A．通过灯泡L1的电流比L2的电流大
B．灯泡L1两端的电压是1V
C．灯泡L1和L2的电阻之比是2∶1
D．若灯泡L2灯丝烧断，电压表示数为零
【答案】CD
【解析】
【分析】
【详解】
A．从图中可以看到，这是一个串联电路，串联电路电流处处相等，所以通过灯泡L1的电流和L2的电流一样大，A项不合题意；
8．用一个导体制成长度相等但横截面积不同的圆柱体a和b（a和b互相连接），a比b的横截面积大，将它们接入电路中，如图所示，通过a、b电流分别为Ia，Ib，a、b两端电压分别为Ua，Ub，则下列说法正确的是
A．Ia＞Ib、Ua＝UbB．Ia＜Ib、Ua＝Ub
C．Ia＝Ib、Ua＞UbD．Ia＝Ib、Ua＜Ub
C．金属片P和AB构成了一个滑动变阻器，闭合开关S，秤盘内不放物体时，滑片在A端，电子秤刻度表示数为0，说明电路是断路，则A端是绝缘体，故C正确；
D．R0电阻为保护电路的电阻，可以避免电路中电流过大，不能去掉R0，故D错误。
故选AC。
11．小荣听了交通安全教育专题讲座后，对学校附近十字路口人行横道的红、绿交通信号灯的电路产生了浓厚兴趣，经过观察、思考，他画出了下列红，绿灯连接的电路图，你认为正确的是
B．从图中可以看到，电压表测的是灯泡L1的电压，电压表的示数是2V，那么灯泡L1两端的电压是2V，B项不合题意；
C．根据串联电路的电压规律可知，灯泡L2两端的电压是
那么灯泡L1和L2的电阻之比是
灯泡L1和L2的电阻之比是2∶1，选项C符合题意；
D．若灯泡L2灯丝烧断，那么没有电流流过L2，也没有电流流过电压表，电压表示数为零，选项D符合题意。
故选D．
【点睛】
本题考查了串联电路的电流特点和欧姆定律的应用，关键是根据影响电阻的大小因素确定两段导体电阻的大小．
9．如图所示是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装罝；“定时开关”是到达设定时间会自动断开的开关．闭合开关S，当“定时开关”处于闭合状态时，指示灯① (填“会”或“不会”)亮，播放器② (填“会”或“不会”)播放音乐；到达设定时间定时开关”处于③ (填“闭合”成“断开”)状态，“播放器”播放音乐，下列选项中正确的是( )
【答案】BCD
【解析】
【分析】
【详解】
A．定值电阻R1允许通过的最大电流为2A，R2允许通过的最大电流为1.5A，根据串联电路中电流处处相等，为不损坏定值电阻，则允许通过电阻的最大电流为1.5A，故A错误；
B．由A解析知，允许通过电阻的最大电流为1.5A，根据I= 可得加在它们两端总电压的最大值为
= =1.5A (10 +20 )=45V
【答案】D
【解析】
【分析】
利用电阻大小与导体的材料、长度、横截面积和温度有关的知识进行分析即可判断；因两电阻串联，则由串联电路的电压和电流规律可知两导体中的电压、电流关系．
【详解】
同时a和b是由同种材料制成的长度相同、横截面积不同的两端导体，Sa＞Sb，所以b段电阻大，所以 ；因两电阻串联，故两部分导体电流相等，即 ，根据欧姆定律可知，电阻越大，分担的电压越多，即 ．
B．电子秤的刻度表是一个电压表，它的示数越小说明所称物体质量越大
C．电子秤的 部分是一个滑动变阻器，且 端与 接触的地方为绝缘体
D． 电阻去掉后，也能保证电路安全工作
【答案】AC
【解析】
【分析】
【详解】
A B．电子秤刻度表串联在电路中，电子秤刻度表应该是电流表，不是电压表；当盘中放入物体质量越大时，滑片下移，变阻器连入电路的电阻越小，由欧姆定律可知，电流越大，即它的示数越大，故A正确，B错误；
C．从图中可以看到，这种接法会让滑动变阻器滑片左边的电阻，即部分电阻接入电路，虽然能够调节电路中小灯泡的亮度，但是闭合开关后不能直接进行实验，C项不合题意；
D．从图中可以看到，这种接法会让滑动变阻器滑片右边的电阻，即部分电阻接入电路，虽然能够调节电路中小灯泡的亮度，但是闭合开关后不能直接进行实验，D项不合题意。
故C正确；
D．若将两只电阻并联使用，电路允许的总电功率最大值为
= =20V 3A=60W
故D正确。
故选BCD。
4．如图所示电路，电源两端电压保持不变．闭合开关S，将滑动变阻器的滑片P由a端向b端滑动一段距离，电压表V1、V2、V3示数的变化量的绝对值分别为 、 、 ，电流表示数的变化量的绝对值为 ．下列判断正确的是
B．因电压表V3的示数等于电源的电压减去 两端的电压，所以电压表V3的示数变大，因电压表V3与电流表示数的比值为 的阻值，所以电压表V3与电流表示数的比值变大，故B项正确；
C．由欧姆定律得，滑动变阻器的滑片P滑过的那一段距离对应的阻值为:
故C项错误；
D．当滑动变阻器的滑片P在a端时，根据串联电路的电压特点和欧姆定律得，V3示数是：
13．2019年10月18日凌晨，位于西双版纳的橄榄坝澜沧江大桥顺利合龙，为中老铁路全线按期建成奠定了坚实基础，由昆明呈贡坐高铁出境变为现实。高铁内如果两个相邻的洗手间都有人并且锁住时（锁住相当于开关闭合），红灯亮，表示“有人”，如果两洗手间都没有人或者只有一个有人时，灯不亮，表示可以使用。如下图所示的电路图中符合这一情况的是（）
7．现有三个轻质小球，实验发现其中任意两个小球相互靠近（未接触）都相互吸引．由此可判断（ ）
A．两个小球带负电，一个小球带正电
B．两个小球带正电，一个小球带负电
C．一个小球带正电，一个小球带负电，一个小球不带电
D．一个小球带电，两个小球不带电
【答案】C
【解析】
【分析】
【详解】
由题可知，三个轻质小球任意两个小球相互靠近（未接触）都相互吸引；
C．两开关都闭合时会造成电源短路且两灯泡不发光，任何一个开关断开时红绿交通信号灯同时发光，故C错误；
D．当只闭合开关S2时，两灯泡都发光；只闭合S1时绿灯亮，故D错误。
故选B。
12．如图所示电路中开关S闭合后，只有一个电表指针发生偏转，故障可能出现在电阻R、灯L上，则下列判断中正确的是
A．若L发光，则R一定无故障B．若L发光，则R一定有故障
当滑动变阻器的滑片P向b端滑动一段距离时，V3测量电阻 、 两端的电压 ，根据串联电路的电压特点和欧姆定律得：
则：
由题意可得：
所以 大于 ；故D项正确；
5．如图所示电路，电源电压为3V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为3V，产生这一现象的原因可能是（）
A．灯泡L1处短路
B．灯泡L2处短路
C．灯泡L1处断路
D．灯泡L2处断路
【答案】A
【解析】
【分析】
【详解】
由电路图知，两灯泡串联，电压表测量L2两端的电压，因为闭合开关后，有一盏灯泡发光，因此电路发生短路故障；又因为电压表有示数，并且等于电源电压，所以L1被短路．
故选A．
6．如图所示,闭合开关,两灯并联,各电表都能正常工作．下列判断正确的是
A．①会，②不会，③断开B．①不会，②会，③闭合
C．①不会，②会，③断开D．①会，②不会，③闭合
【答案】A
【解析】
【分析】
【详解】
由题意知，闭合开关S，当“定时开关”处于闭合状态时，播放器被短路，指示灯会亮，则播放器中没有电流通过，播放器不会播放音乐；到达设定时间“定时开关”处于断开状态，播放器与指示灯串联，“播放器”有电流通过，“播放器”播放音乐，故选A．
A． B．
C． D．
【答案】B
【解析】
【分析】
【详解】
由题，十字路口人行横道的红、绿交通信号灯应能独立工作，互不影响，故应为并联电路。
A．两灯泡串联，两开关均闭合时红、绿交通信号灯同时发光，只闭合一个开关均不发光，故A错误；
B．只闭合开关S1时绿灯亮，只闭合开关S2时红灯亮，两灯并联，独立工作，互不影响，故B正确；
A． B．
C． D．
【答案】C
【解析】
【详解】
A．从图中可以看到，只有一个洗手间锁住时，两个开关中只有一个会闭合，这时红灯会亮，这与题意不符合，A项不合题意；
故选CD。
3．定值电阻R1标有“10Ω 2A”，R2标有“20Ω 1.5A”的字样。则以下说法正确的是（）
A．若将两只电阻串联使用，则允许通过电阻的最大电流为2A
B．若将两只电阻串联使用，允许加在它们两端总电压的最大值是45V
C．若将两只电阻并联使用，则干路允许通过的电流最大值是3A
D．若将两只电阻并联使用，电路允许的总电功率最大值是60W
10．如图所示是某电子秤的结构示意图，其中P是一个可以紧贴 滑动的金属滑片，S为自动控制开关。闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量；当被测物体的质量超过电子秤量程时，开关S自动断开，电子秤无示数。则下列判断正确的是（ ）
A．电子秤的刻度表是一个电流表，它的示数越大说明所称物体质量越大
故B正确；
C．由定值电阻 、 的铭牌可知，加在它们两端的最大电压分别为
= =2A 10 =20V， = =1.5A பைடு நூலகம்0 =30V
