二、雷电的分类及危害
直击雷：雷云对地面或地面凸出物的直接放电，称直击雷。当直击雷直接击 于电气设备及线路时，雷电流通过设备或线路泄入大地，在设备或线路上产 生的过电压，称直击雷过电压。 感应雷击：感应雷击是地面物体附近发生雷击时，由于静电感应和电磁感应 而引起的雷击现象。雷击于线路附近地面时，架空线路因静电感应会产生很 高的过电压，称静电感应过电压。在雷云放电过程中，迅速变化的雷电流在 其周围空间产生强大的电磁场，由于电磁感应，在附近导体上产生很高的过 电压，称电磁感应过电压。静电感应和电磁感应引起的过电压，我们称为感 应雷击。 球雷：是一种发红色或白色亮光的球体，直径多在20cm左右，最大直径可达 数米，以每秒数米的速度，在空气中瓢行或沿地面滚动。这种雷存在时间为 3~5ｓ左右。时间虽短，但能通过门、窗、烟囱进入室内。这种雷有时会无声 消失，有时碰到人或牲畜或其它物体会剧烈爆炸，造成雷击伤害。 雷电侵入波：当雷击于架空线路和或金属管道上，产生的冲击电压沿线路或 管道向两个方向迅速传播的雷电侵入波，称为雷电侵入波。雷电侵入波的电 压幅值愈高，对人身或设备造成的危害就愈大。 雷电的危害： 雷电放电过程中，可能呈现出静电效应、电磁效应、热效应及机械效应， 对建筑物或电气设备造成危害；雷电流泄入大地时，在地面产生很高的冲击 电流，对人体形成危险的冲击接触电压和跨步电压；人直接遭受雷击，将危 及生命。
述
一、雷电的形成及特点
雷电的形成： 雷电是自然界中的一种放电现象。雷电放电和一般电容器放电本质相同，所 不同只是这个电容两块极并不是人为制造的而是自然行成的。两块极板有时 是两块云块，有时一块是云块、另一块则是大地或地面上凸出的建筑物。并 且这两块极板间的距离比电容器大得多，有时可达数公里。因此，可以说雷 电是一种特殊的电容器放电现象。大气中的饱和水蒸汽，由于气候的变化， 发生上升或下降的对流，在对流过程中由于强烈的摩擦和碰撞，水蒸汽凝结 成的水滴就被分解成带有正负电荷的小水滴，大量的水滴聚积成带有不同电 荷的雷云。随着电荷的积聚，雷云的电位逐渐升高。当带有不同电荷的两块 雷云接近到一定程度，两块雷云间的电场强度达到25~30KV/cm时，其间的空 气绝缘被击穿，引起两块雷云间的击穿放电；当带电荷的云块接近地面时， 由于静电感应，使大地感应出与雷云极性相反的电荷，当带电云块对地电场 强度达到25~30kV/cm时，周围空气绝缘被击穿，雷云对大地发生击穿放电。 放电时出现强烈耀眼的弧光，就是我们平时看到的闪电，闪电通道中大量的 正负电荷瞬间中和，造成的雷电流高达数百千安，这一过程称为主放电，主 放电时间仅 30~50μS，放电波陡度高达 50KA/μS，主放电温度高达 20000℃， 使周围空气急剧加热，骤然膨胀而发生巨响，这就是我们平时听到的雷声。 闪电和雷声的组合我们称为雷电。于声音传播的速度比光的传播速度要慢得 多 , 所以我们总是先看到闪电 , 而后听到雷声。 雷电的特点是 : 电压高、电流大、频率高、时间短。
建筑物防雷与接地系统的规范要求与设计原则
建筑物防雷与接地系统的规范要求与设计原则随着科技的发展和人们对安全需求的不断增加，建筑物防雷和接地系统的设计变得至关重要。
本文将讨论建筑物防雷与接地系统的规范要求和设计原则，以确保建筑物和其内部设备的安全性。
Ⅰ. 规范要求1. 防雷系统的规范要求建筑物防雷系统必须符合相关国家和地区的规范要求，例如国家标准或国际标准等。
以下是建筑物防雷系统的一些常见规范要求：（1）防雷保护等级：建筑物的防雷系统应根据建筑物的特点和用途确定相应的防雷保护等级，以确保其能够承受雷击冲击。
（2）外部闪电保护：建筑物的防雷系统应具备外部闪电保护能力，包括安装避雷针、避雷网或避雷带等，以将雷电能及时引导到接地系统。
（3）内部线路保护：建筑物内部线路应设有合适的防雷装置，以防止雷击对建筑物内部设备的损害。
2. 接地系统的规范要求建筑物的接地系统是防雷系统的重要组成部分，其规范要求如下：（1）接地装置的选用：建筑物的接地装置应具备良好的导电性能，并能够有效将雷电能引导入地，采用适用的接地装置材料和接地引下线。
（2）接地电阻的要求：建筑物的接地电阻应符合国家或地区的规范要求。
通常，建筑物对地电阻不应超过规定的限值，以保证接地系统的有效性。
（3）地埋深度要求：建筑物的接地电极的埋深度应符合规范要求，一般情况下不应小于规定的最小深度，以确保接地装置能够达到预期的防雷效果。
Ⅱ. 设计原则1. 建筑物特点的考虑在设计建筑物的防雷与接地系统时，需要考虑建筑物的特点，包括建筑物的高度、形态、材料等。
建筑物的高度和形态将直接影响防雷系统的设计，例如高层建筑可能需要更多的避雷装置和接地电极来提高其防雷能力。
2. 安全保护与可维护性防雷与接地系统的设计应注重建筑物和其中设备的安全性，并考虑系统的可维护性。
合理布局不同部分的接地装置和避雷装置，确保其易于检修和维护。
3. 技术的综合应用在设计防雷与接地系统时，要充分利用现代科技成果和相关技术手段。
例如，采用先进的雷电探测技术，可以使系统能够及时预警并采取相应措施，有效降低雷击的危害。
变电所避雷针装设原则
变电所避雷针装设原则1、变电所装设避雷针的原则所有被保护设备均应处于避雷针(线)的保护范围之内，以免遭受雷击。
当雷击避雷针时，避雷针对地面的电位可能很高，如它们与被保护电气设备之间的绝缘距离不够，就有可能在避雷针遭受雷击后，使避雷针与被保护设备之间发生放电现象，这种现象叫反击。
此时避雷针仍能将雷电波的高电位加至被保护的电气设备上，造成事故。
不发生反击事故的避雷针与电气设备之间的距离称为避雷针与电气设备之间防雷最小距离。
2、避雷针与电气设备之间防雷最小距离的确定雷击避雷针时，雷电流流经避雷针及其接地装置，为了防止避雷针与被保护设备或构架之间的空气间隙被击穿而造成反击事故，空气间隙必须大于最小安全净距。
为了防止避雷针接地装置与被保护设备或构架之间在土壤中的间隙被击穿而造成反击事故，空气间隙必须大于最小安全净距。
3、装设避雷针的有关规定对于35kV 及以下的变电所，因其绝缘水平较低，必须装设独立的避雷针，并满足不发生反击的要求。
对于110kV 以上的变电所，由于此类电压等级配电装置的绝缘水平较高，可以将避雷针直接装设在配电装置的构架上，因而雷击避雷针所产生的高电位不会造成电气设备的反击事故。
装设避雷针的配电构架，应装设辅助接地装置，该接地装置与变电所接地网的连接点，距主变压器的接地装置与变电所的接地网的连接点的电气距离不应小于15m。
其作用是使雷击避雷器时，在避雷器接地装置上产生的高电位，沿接地网向变压器接地点传播的过程中逐渐衰减，使侵入的雷电波在达到变压器接地点时，不会造成变压器的反击事故。
由于变压器的绝缘较弱，同时变压器又是变电所的重要设备，故不应在变压器的门型构架上装设避雷针。
由于变电所的配电装置至变电所出线的第一杆塔之间的距离可能比较大，如允许将杆塔上的避雷线引至变电所的构架上，这段导线将受到保护，比用避雷针保护经济。
由于避雷线两端的分流作用，当雷击时，要比避雷针引起的电位升高小一些。
因此，110kV 及以上的配电装置，可将线路避雷线引接至出线门型构架上，但土壤电阻率大于1000Ω•m 的地区，应装设集中接地装置。
110kv降压变电所电气一次部分及防雷保护设计
1 设计说明110KV降压变电所电气一次部分及防雷保护设计1 设计说明1.1 环境条件⑴变电站地处坡地⑵土壤电阻率ρ=1.79*10000Ω/cm2⑶温度最高平均气温+33℃，年最高气温40℃，土壤温度+15℃⑷海拔1500m⑸污染程度：轻级⑹年雷暴日数：40日/年1.2 电力系统情况⑴系统供电到110kv母线上，35，10kv侧无电源，系统阻抗归算到110kv侧母线上U B=Uav SB=110MV A系统110kv侧参数X110max=0.0765 X110min=0.162⑵110kv最终两回进线四回出线，每回负荷为45MVA，本期工程两回进线，两回出线。
⑶35kv侧最终四回出线，全部本期完成，其中两回为双回路供杆输电Tmax=4500h，负荷同时率为0.85⑷10kv出线最终10回，本期8回Tmax=4500 h，负荷同时率0.85，最小负荷为最大负荷的70%，备用回路3 MW，6 MW，cosφ=0.85计算电压等级回路名称近期最大负荷（MW）功率因数cosφ回路数线路长度（km）供电方式35KV 1# 12 0.85 1 25 双回共杆2# 10 0.85 1 25 双回共杆3# 20 0.85 1 23 单回架空4# 10 0.85 1 19 单回架空10KV 1＃ 3 0.85 1 5 架空2＃ 4 0.85 1 4 架空3＃ 2 0.80 1 6 架空4＃ 3 0.80 1 5 电缆110KV降压变电所电气一次部分及防雷保护设计⑸负荷增长率为2%1.3设计任务⑴变电站电气主接线的设计⑵主变压器的选择⑶短路电流计算⑷主要电气设备选择⑸主变保护配置⑹防雷保护和接地装置⑺无功补偿装置的形式及容量确定⑻变电站综合自动化2电气主接线的设计2.1电气主接线概述发电厂和变电所中的一次设备、按一定要求和顺序连接成的电路，称为电气主接线，也成主电路。
它把各电源送来的电能汇集起来，并分给各用户。
它表明各种一次设备的数量和作用，设备间的连接方式，以及与电力系统的连接情况。
电气安全防雷与接地
为负雷云。见图7-1。
•
•
感应雷过电压 当雷云在架空线路上方时， 使架空线路感应出异性电荷。雷云对其他物 体放电后，架空线路上的电荷被释放，形成 自由电荷流向线路两端，产生电位很高的过
电压，称感应雷过电压，如图7-2所示。
• 避雷针是防止直击 雷的有效措施。一定 高度的避雷针（线） 下面，有一个安全区 域，此区域内的物体 基本上不受雷击。我 们把这个安全区域叫 做避雷针的保护范围 。
•
避雷针的保护范围用“滚球法”来确定。
“滚球法”，就是选择一个半径为hr（滚球半径 ），沿需要防护直击雷的部分滚动，如果球体只 触及接闪器或接闪器和地面，而不触及需要保护 的部位时，则该部位就在这个接闪器的保护范围 之内。 滚球半径是按建筑物防雷类别确定的，见表7-2 。
•
❖ 现锅炉房在hx=8m 高度上最远屋角距离避雷 针的水平距离为：
由此可见，烟囱上的避雷针能保护锅炉房 。
•
❖ 对于两支或者两支以上避雷针的保护范
围，自学
•
❖ ②避雷线
避雷线是用来保护架空电力线路和露天配电 装置免受直击雷的装置。它由悬挂在空中的
接地导线、接地引下线和接地体等组成，因 而也称“架空地线”。它的作用和避雷针一样
❖雷电过电压是由于电力系统中的设备或建筑物遭 受来自大气中的雷击或雷电感应而引起的过电压 。
❖雷电冲击波的电压幅值可高达1亿伏，其电流幅
值可高达几十万安，对电力系统的危害远远超过 内部过电压。其可能毁坏电气设备和线路的绝缘
，烧断线路，造成大面积长时间停电。因此，必 须采取有效措施加以防护。
•
雷电现象及危害

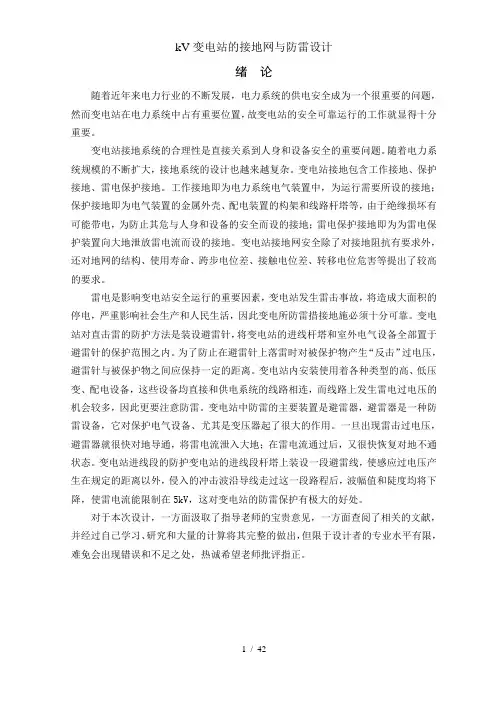

kV变电站的接地网与防雷设计
