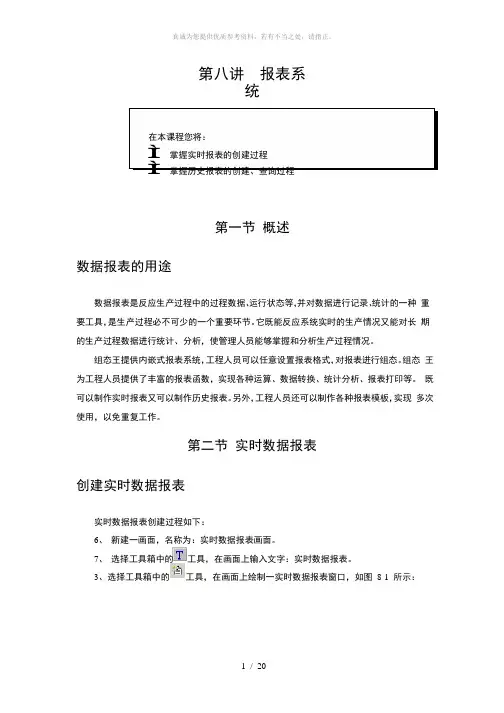

第八讲报表系统在本课程您将：Ì掌握实时报表的创建过程Ì掌握历史报表的创建、查询过程第一节概述数据报表的用途数据报表是反应生产过程中的过程数据、运行状态等，并对数据进行记录、统计的一种重要工具，是生产过程必不可少的一个重要环节。
它既能反应系统实时的生产情况又能对长期的生产过程数据进行统计、分析，使管理人员能够掌握和分析生产过程情况。
组态王提供内嵌式报表系统，工程人员可以任意设置报表格式，对报表进行组态。
组态王为工程人员提供了丰富的报表函数，实现各种运算、数据转换、统计分析、报表打印等。
既可以制作实时报表又可以制作历史报表。
另外，工程人员还可以制作各种报表模板，实现多次使用，以免重复工作。
第二节实时数据报表创建实时数据报表实时数据报表创建过程如下：6、新建一画面，名称为：实时数据报表画面。
7、选择工具箱中的工具，在画面上输入文字：实时数据报表。
3、选择工具箱中的工具，在画面上绘制一实时数据报表窗口，如图8-1 所示：图8-1“报表工具箱”会自动显示出来，双击窗口的灰色部分，弹出“报表设计”对话框，如图8-2 所示：图8-2对话框设置如下：报表控件名：Report1 行数：6列数：104、输入静态文字：选中A1 到J1 的单元格区域，执行“报表工具箱”中的“合并单元格”命令并在合并完成的单元格中输入：实时数据报表演示。
利用同样方法输入其它静态文字，如图8-3 所示：图8-35、插入动态变量：合并B2 和C2 单元格，并在合并完成的单元格中输入：=\\本站点\$ 日期。
（变量的输入可以利用“报表工具箱”中的“插入变量”按钮实现）利用同样方法输入其它动态变量，如图8-4 所示：图8-4注：如果变量名前没有添加“=”符号的话此变量被当作静态文字来处理。
6、单击“文件”菜单中的“全部存”命令，保存您所作的设置。
7、单击“文件”菜单中的“切换到VIEW”命令，进入运行系统。
系统默认运行的画面可能不是您刚刚编辑完成的“实时数据报表画面”，您可以通过运行界面中“画面”菜单中的“打开”命令将其打开后方可运行，如图8-5 所示：图8-5实时数据报表打印一、实时数据报表自动打印设置过程如下：1、在“实时数据报表画面”中添加一按钮，按钮文本为：实时数据报表自动打印。
组态王软件介绍
3、系统软件3.1组态王软件介绍本系统采集控制软件选用中国本土软件厂商北京亚控科技发展有限公司生产的，国内最早的商用组态软件“组态王”。
截止到2009年底，“组态王”已在国内装机量有10万套，成功地应用于我国工业领域的各行各业，例如石油、化工、电力、冶金、造纸、橡胶、环保、机械制造等等，在中国使用的监控软件中，组态王拥有国内最多的用户。
像国外众多的软件一样，组态王软件也经过了一个发展例程：1995年——组态王V1.01996年——组态王V1.21997年——组态王V1.511998年——组态王V2.01999年——组态王V5.12000年——组态王V5.1 for Internet2001年——组态王V6.0、组态王电力专业版6.02002年——组态王V6.022003年——组态王V6.52005年——组态王V6.512006年——组态王V6.522007年——组态王V6.53下面介绍组态王通用强大的功能。
3.1.1基本人机界面功能通过本功能完成画面组态。
1.快速便捷的应用设计用组态软件构造“监控和数据采集系统”的好处之一就是能大大缩短开发时间，并能保证系统的质量。
能快速便捷地进行图形维护和数据采集是此类系统的关键点。
组态王正是提供了丰富的快速应用设计的工具。
(1)方便实用的工程管理组态王6.53提供方便实用的管理工具——工程管理器。
工程管理器是一个独立的可执行文件，用来管理本机的所有组态王工程，可以实现工程的压缩备份，备份恢复，数据词典的导出导入，实现开发和运行系统的切换等。
(2).集成的开发环境最新设计的组态王工程浏览器为用户提供了便利的集成开发环境。
工程设计者可以在工程浏览器中查看工程的各个部分，可以查看画面、数据库、配置通讯驱动程序、设计报表；可以完成系统的大部分配置。
工程浏览器采用树形结构，操作简单方便，容易接受。
在工程浏览器中，用户也可以方便地切换到组态王开发环境和运行环境。
(3).功能强大、易用的绘图工具目前用简单的示意性图形已经不足以表示工业现场复杂的生产过程，用户普遍要求更加丰富多彩、生动逼真的画面。
组态王软件功能介绍
组态王软件功能介绍组态王是一款用于工业自动化系统中的配置软件，它提供了丰富的功能和工具，可用于创建和配置人机界面（HMI），数据监视和控制系统。
以下是组态王软件的功能介绍。
2.多种通信协议支持：组态王软件支持多种通信协议，可以与各种设备和系统进行通信，如PLC、DCS、数据采集器、变频器等。
这使得用户可以轻松地接入和监控不同设备的数据，并进行控制和操作。
3.实时数据监视和历史数据记录：组态王软件可以实时监视和显示数据，并为用户提供了实时数据图形化显示的功能。
它还具备历史数据记录的能力，可以将数据保存为文件或数据库中，以便用户进行回溯和分析。
4.报警和事件管理：组态王软件提供了报警和事件管理功能，可以监控和记录设备发出的报警和事件信息。
当发生异常情况时，用户可以接收到报警通知，并采取相应的措施。
5.数据分析和报表生成：组态王软件具有数据分析和报表生成功能，可以对历史数据进行统计和分析，生成各种图表和报表，帮助用户了解和评估系统的性能和效果。
6.远程监控和控制：组态王软件支持远程访问和控制，用户可以通过互联网或局域网远程监控和控制系统。
这使得用户能够随时随地对系统进行监视和操作，提高了运行效率和响应速度。
7.多语言支持：组态王软件支持多种语言，可以满足不同地区和用户的语言需求。
用户可以选择他们熟悉和使用的语言进行配置和操作，提高了软件的易用性和适应性。
8.安全性和权限控制：组态王软件具有强大的安全性和权限控制功能，可以保护系统数据的安全性和完整性。
用户可以进行身份验证和授权，限制不同用户对系统的访问和操作权限，防止未经授权的访问和操纵。
9.灵活且可扩展的架构：组态王软件具有灵活的架构，可以根据用户的需求进行定制和扩展。
用户可以通过编写脚本或使用插件来扩展软件的功能，满足特定的应用要求。
总之，组态王软件是一款功能强大、易于使用和定制的工业自动化配置软件。
它可以帮助用户轻松创建和配置人机界面，实时监视和控制数据，分析和报告系统性能，并提供安全性和权限控制等功能，为用户提供了一个高效、可靠和安全的工业自动化解决方案。
组态王讲稿(报表线性等)详述
2.数据库组态功能 系统的数据库包括实时数据库和历史数据库。实时数据 库组态主要是确定数据库中保存的各个变量名称、工程量标 度变换、上下限值、线性化处理、报警特性、报警条件等； 历史数据库组态除了确定上述内容外，还需要确定循环清盘 的周期，即数据的保存周期。 3.控制回路组态功能 控制回路组态同样是一种非常重要的组态，为了确保生 产工艺的实现，计算机监控系统常常要完成一些复杂的控制 运算，如PID运算、前馈、串级、解耦等控制运算，控制回路 的组态就是将一些标准模块的输入/输出与具体的变量联系起 来，即定义各个控制回路的控制算法、调节周期及调节参数， 某些系数等。
五、组态软件按照功能成员分为六个部分 1.工程管理器 工程管理器也称为项目管理器，工程人员在使用组态软 件的过程中经常会遇到这样的问题：在开发过程中为了防止 前功尽弃，经常要对应用系统进行备份；需要引用以前开发 成功的项目中的画面或部分成果；需要经常迅速查看本台计 算机上保存了哪些开发好的工程项目等，这些工作虽然可以 靠手动方式进行，但效率底下，容易出错。有了工程管理器 后，这些工作变得简单易行。工程管理器具有新建、删除、 搜索、备份、恢复、重命名工程等多项功能，并可以通过菜 单或按钮切换到系统开发环境。
3.实时数据库运行管理程序 组态软件内部含有实时数据库系统，用户定义的全局变 量都存放在实时数据库中，这些变量的集合被形象称为数据 词典。有些组态软件中也将变量称为“标签”。实时数据库 中的I/O变量是随着生产现场变送器的输出值而变化的，而实 时数据库中的I/O变量一变化就会引起画面上的图形变化。实 时数据库的管理功能包括定义变量名称、数据类型、与外部 设备的连接等各种参数。
组态王 SCADA3.0报表例程
北京亚控科技发展有限公司
4
“报表系统应用例程”说明文档
图 7 日期时间控件属性 再添加文本“Text3”，模拟值输入和模拟值输出动画链接关联变量\\local\StepTime， 如图 8 所示。图 8 动画连接北京亚控科技发展有限公司
5
“报表系统应用例程”说明文档
第三步：添加、设置按钮 1）查询按钮： 打开图库精灵，在画面上添加一按钮，在按钮上再添加文本为：查询，该按钮按下 命令语言如下： long year1; long month1; long day1; long hour1; long minute1; long second1; long year2; long month2; long day2; long hour2; long minute2; long second2; long StartTime; long EndTime; year1=UIDateTime1.Year; month1=UIDateTime1.Month; day1=UIDateTime1.Day; hour1=UIDateTime1.Hour; minute1=UIDateTime1.Minute; second1=UIDateTime1.Second; year2=UIDateTime2.Year; month2=UIDateTime2.Month; day2=UIDateTime2.Day; hour2=UIDateTime2.Hour; minute2=UIDateTime2.Minute; second2=UIDateTime2.Second; string str=InfoAppDir()+"Report\model.rtl"; Report0.ReportLoad(str); Report0.SetCellString(2,4,\\local\$Date); //填写日期 StartTime=ConvertTimeToSecond(year1,month1,day1,hour1,minute1,second1,0); EndTime=ConvertTimeToSecond(year2,month2,day2,hour2,minute2,second2,0); Report0.SetTime(StartTime,EndTime,\\local\StepTime); Report0.SetHistData("\\local\temperature",2); Report0.SetHistData("\\local\pressure",3); Report0.SetHistData("\\local\flow",4); Report0.Query();
