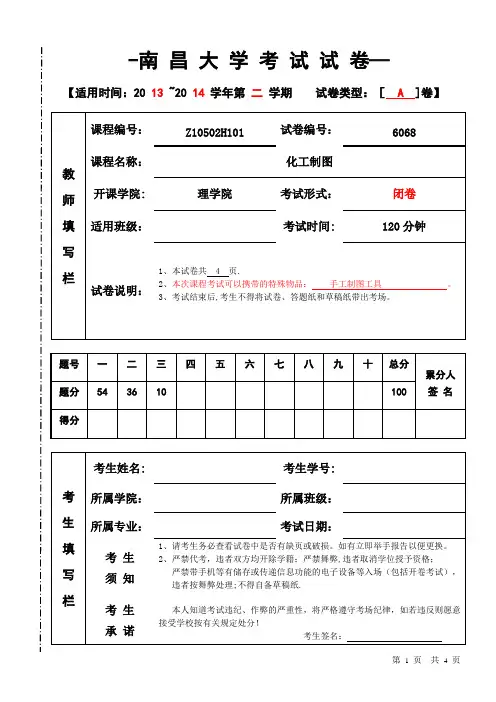

化工制图期末试卷

-南昌大学考试试卷—
【适用时间：20 13 ~20 14 学年第二学期试卷类型：［ A ]卷】
得分评阅人
一、填空题：（每空 2 分，共 54分)
1、后视图的左边表示物体的右面 ,仰视图远离主视图的一边表示物体的后面 .
2、断面图可分为: 移出断面图和重合断面图。

3、平面与立体相互交接称为截切，由此产生的交线称为截交线。

4、尺寸公差是指最大极限尺寸减去最小极限尺寸或上偏差减去下偏差。

5、一张完整的化工设备图应包括、零部件编号及明细表、管口符号及管口表、技术特征表、一组视图、几类尺寸、技术要求、标题栏、其他。

6、比例是指图中图形与实物要素的线性尺寸之比。

7、空间两直线的相对位置关系可分为平行、相交和异面 .
8、组合体的组合方式主要分为叠加和切割 2种。

9、螺纹的基本要素是牙型、公称直径、线数、螺距和导程、旋向。

得分评阅人
二、画图题：（共 36分）
1、已知空间3点A、B、C 的两个面的投影，求作各点的第三面投影。

（共6 分）
2、补全组合体三视图中的漏线.（12分）
3、用单一剖切面，将主视图重画为全剖视图。

(10分）
4、已知组合体的主、俯视图，补画左视图。

（8分)
得分评阅人三、改错题:(指出下面画法中的错误，不需重画.）（共 10 分）
1、2、。

2020-2021大学《化工制图》期末课程考试试卷B(含答案)

第 1页，共 5页2020-2021《化工制图》期末课程考试试卷B适用专业：考试日期：试卷所需时间：120分钟闭卷试卷总分100分一、已知两直线AB 试用半径R 的弧将两直线连接，绘完图标明尺寸和圆心。

（10）二、已知直线AB 的两面投影，设直线AB 上一点C 将AB 分成两半，求C 点的三面投影。

（10）三、已知平面的两面投影，完成其第三面投影。

（10）四、求圆柱被截切后的左视图。

（10分）五、由给定的管道轴测图绘制A 视角的视图（10分）六、根据物品的三维图画出正确的三视图，（12分）RAB院系：专业班级：姓名：学号：装订线A九、读齿轮轴零件图，在A-A处补画断面图，并完成填空题。

18分）（1）说明Ф20f7的含义：Ф20为，f7是。

(2)说明含义：符号⊥表示，数字0.03是，A是。

（3）指出图中的工艺结构：它有处倒角，其尺寸分别为，有处退刀槽，其尺寸为。

七、补画相贯线的主视面投影。

（10分）线八、判断下列螺纹画法的正误，正确的打“√”,错误的打“×”。

（10分）订( ) ( ) ( ) ( )第2页，共5页装第3页，共5页第 4页，共 5页2020-2021《化工制图》期末课程考试试卷B 答案适用专业：考试日期：试卷所需时间：120分钟闭卷试卷总分100分十、已知两直线AB 试用半径R 的弧将两直线连接，绘完图标明尺寸和圆心。

（10）十一、已知直线AB 的两面投影，设直线AB 上一点C 将AB 分成两半，求C 点的三面投影。

（10）十二、已知平面的两面投影，完成其第三面投影。

（10）HY xc"b"a"c'b'a'zYwabc十三、求圆柱被截切后的左视图。

（10分）十四、由给定的管道轴测图绘制A 视角的视图（10分）院系：专业班级：姓名：学号：装订线A1"2"3"4"1'(2')3'(4')1(3)2(4)十五、根据物品的三维图画出正确的三视图，（12分）十六、补画相贯线的主视面投影。

西北民族大学化工制图期末考试复习题

化工制图一、单选题1.在图线的应用中，断裂画法的断裂边界线的选用( )(2分；答案：D)A :只能选波浪线B :只能选双折线C :只能选双点画线D :可视需要选A、B、C2.当直线平行于投影面时，直线在该投影面上的投影( )(2分；答案：A)A :反映实长B :积聚成一个点C :为一条缩短了的直线D :为一条曲线3.螺纹的标记是M16×1-5g6g，这种标记的含义是( )(2分；答案：D)A :细牙普通内螺纹，大径是16，螺距是1，中径公差5g，顶径公差6g，旋合长度不定。

B :粗牙普通外螺纹，中径是16，线数是1，顶径公差5g，中径公差6g，长旋合长度。

C :细牙普通内螺纹，小径是16，螺距是1，中径公差5g，顶径公差6g，短等旋合长度。

D :细牙普通外螺纹，大径是16，螺距是1，中径公差5g，顶径公差6g，中等旋合长度。

4.下列不属于化工设备的是( )(2分；答案：D)A :塔器B :反应器C :换热器D :轴5.一平垫圈外径44mm，内径25mm，厚度4mm，标准号为“GB/T97. 2-1985”，性能等级为140HV与“螺栓GB/T5782-1986M24×80”配套使用，其规定标记为( )A :垫圈GB/T97.2-1985 44-140HVB :垫圈GB/T97.2-1985 25-140HVC :垫圈GB/T97.2-1985 4-140HVD :垫圈GB/T97.2-1985 24-140HV6.图样上标注线性尺寸时，尺寸线( )(2分；答案：B)A :可以用其他图线代替B :不能用其他图线代替C :可与其他图线重合D :可画在其他图线的延长线上7.当空间平面平行投影面时，其投影与原平面形状大小( )(2分；答案：A)A :相等B :不相等C :相比不确定8.( )是正投影的主要特性之一。

(2分；答案：C)A :近大远小B :有投影中心C :实形性9.局部放大图中的比例是指相应要素是线性尺寸之比，具体是指( )(2分；答案：B)A :局部放大图的图形比原图形B :局部放大图的图形比其实物C :原图形比其局部放大图的图形D :实物比其局部放大图的图形10.图样上所注尺寸，为该图样所示机件的( )，否则应另加说明。

化工制图试卷A卷

黄淮学院化学化工系2012-2013学年度第二学期期末考查《化工制图》A 卷1．一图样图形以比其实物相应要素的线性尺寸缩小一倍画出，则该图样标题栏比例一栏应填写为（）。

A ．1 : 2B ．2 : 1C ．0.5 : 1D ．1 : 0.5 2．关于尺寸标注，下面说法不正确的是（）。

A ．实物的真实尺寸以图样上所注的尺寸数值为依据，与图形大小和绘制准确度无关B ．尺寸界线和尺寸线用细实线绘制，可单独画出，也可用其他图线代替C ．角度尺寸数字一律水平注写D ．图中尺寸以mm 为单位时，只注写尺寸数字，不用注写计量单位的代号和名称3．点的z 坐标越大，其位置越靠（）。

A ．上 B ．下 C ．前 D ．后4．点X 的V 面投影不能反映该点的（）坐标。

A ．x B ．y C ．z D ．x 和z5．在V 和H 面上的投影均聚成直线的是（）。

A ．正平面B ．侧平面C ．水平面D ．侧垂面 6．由下向上投射所得的视图，称为（）。

A ．仰视图B ．俯视图C ．左视图D ．主视图 7．主视图与俯视图应满足（）关系。

A ．长对正B ．高平齐C ．宽相等D ．长对正、高平齐 8．主视图反映物体的（）方位关系。

A ．前后B ．左右、前后C ．前后、上下D ．上下、左右 9．关于局部放大图，下面（）的叙述正确。

A ．局部放大图所采用的表达方法应与原图相同 B ．局部放大图所采用的表达方法不得与原图相同 C ．局部放大图所采用的表达方法不受原图的限制 D ．局部放大图所标注的比例一定是缩小的 10．下面的（）局部剖视图画法正确。

BC ．D二、填空题（每空题1分，共18分）1．化工工艺流程图中的设备采用示意性展开画法，每一个设备需标注设备，其一般包括设备、车间（或工段）号、设备等。

2．化工工艺流程图中的设备用线画出，主要物料流程线用线画出。

3．建筑图样的视图主要包括平面图、和，以为主。

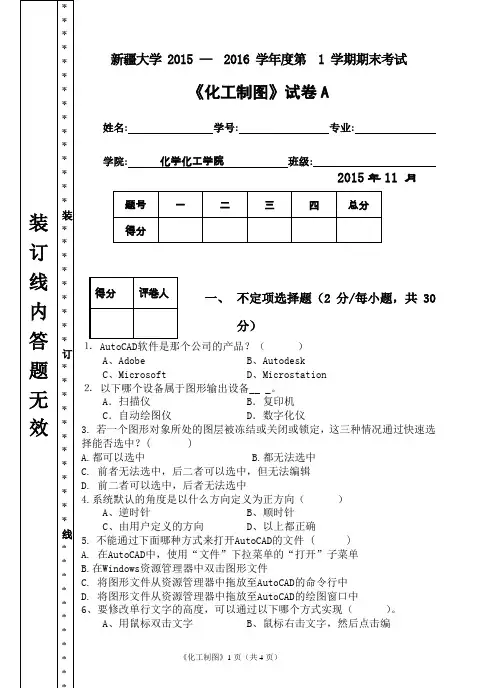

化工制图考试

C、鼠标右击文字，然后点击特性D、不能修改文字高度7、若要中断已完成图形的命令可以按（）A、回车键B、空格键C、 ESCD、鼠标右8、把块插入到图形中时，一个块可以插入多少次（）A、1B、2C、10D、无穷多次9、在AutoCAD 中，退出AutoCAD的命令有________。

A、EXITB、ESCC、QUITD、SHELL10、下面哪一种输入法不是表示画25个单位长的线段。

（）A、25，0B、0，25C、25<0D、@0<2511、能实现图纸界限的命令有哪些（）A、limitsB、circleC、rectangD、ray12、在AutoCAD 2008中，选择图形对象后，按鼠标左键拖动，该操作是（）。

A、复制B、选择;C、没有变化;D、移动13、下面关于块的说法哪个正确（）A、"使用块,不但能节约时间,而且能节约存储空间"B、块是简单实体，不可以分解C、块只能在当前文档使用D、块的属性必须在块定义好之后定义14、由变化到的命令有哪些（）A、复制B、移动C、偏移D、镜像15、由变化到的命令有哪些（）A、复制B、偏移C、阵列D、镜像二、填空题（1分/每空，共25分）1．CAD的英文全称是（）2．化工工艺流程图包括（）（）（）。

坐标的输入方法有两种：（）和（）。

4．状态栏都包括捕捉、栅格、（）、（）、（）等5．如下图所示，A 点的绝对坐标为（）， B 点的绝对坐标为（），在确定B 点的情况下，如何把直线的端点定位到C 点（）。

6．能实现绘制圆的图形绘制的有圆、圆弧、（）、椭圆。

7．在AutoCAD 的CIRCLE 命令中，圆心输入可采用以下方式鼠标输入、（）（）。

8．阵列分为（）和（）。

9. 在AutoCAD 中STYLE 命令可设定字体的字体字形、字的倾角、（）、（）。

10.我国常用三视图是哪视图（）、（）、（）。

三、问答题(每小题5分，共5题，共25分)1、工艺流程图包括哪些?它们的区别是什么。

10级化工工艺五年制高职班化工制图期末试卷(C).docx

2010—2011学年第一学期期末考试《化工制图》试卷(120分钟)C卷一、填空题。

(20分，每空1分)。

1、圆弧半径的尺寸线只能注在___________ (圆形、非圆形)图面上，且尺寸线必须通过圆心。

2、机件的真实大小以图样上所注的___________ 为依据，图样屮所注的尺寸一般是以_________ 为单位，此时可不标注单位名称。

3、三视图Z间的投影对应关系可以归纳为___________ 、长对正。

________ 、________ 高平齐。

__________ 、___________ 宽相等。

4、表示零件形状结构、尺寸数据及技术要求的图样称为。

5、任何零件都有长、宽、高三个方向的尺寸，每个方向至少选择一个尺寸基准。

根据基准的作用不同可分为______________ 和_______________________________________________ o6、根据配置位置不同，断面图可分为____________ 和___________ 两种。

7、在装配图屮，零件的工艺结构如小圆角、倒角、退刀槽等可(不画、画)出。

8、__________________________________________________ 组合体的Z间的表面连接方式可归纳为不平齐、____________________ 、、_________ 四种情况。

9、根据使用要求不同，常用标准螺纹有 ___________ 及_________ Z 分。

二、单项选择题(24分，每题3分)1・下列几组点中，在W面上为重影点，且A点可见的一组点是()。

(a)A(5, 10, 8), B(10, 10, 8) ;(b)A(10,10, 8), B(10, 10, 5);(c)A(10, 30, 5), B(5, 30, 5);(d)A(10, 30, 8), B(10, 20, 8).2.一圆柱，用平行于轴线的平面去截，截交线的形状是( )oA.圆B.椭圆C.矩形D.以上都不对3•—圆锥，用平行于轴线(。

化工制图试卷A答案

黄淮学院化学化工系2012—2013学年度第二学期期末考查《化工制图基础》A卷答案一、选择题（每题2分，共20分）1．A 2．B 3．A 4．B 5．B 6．A 7．A 8．D 9．C 10．A 二、填空题（每空1分，共18分）1．位号、分类代号、序号2．细实线、粗实线3．立面图、剖面图、平面图4．m、mm 5．厂房建筑图、粗实、细实6．阀门、控制点、安装施工7．平面、剖面三、判别题（每空1分，共16分）1．左，右；下，上；前，后2．水平，正垂，侧平，上，右3．水平，侧垂，侧平，一般位置，正垂四、改错题（共10分）1．（共3分）每一处0.5分2．（4分）每一处1分3．（3分）主视图1分，左视图2分五、作图题（12分）1．（5分）（左视图2分，各点坐标每个0.5分。

评分时按主视图0.5分，俯视图1分，左视图3.5分的标准打分）2．（4分）（要画出对角线画法的做题步骤，辅助线要保留，否则）3．（3分）要求在俯视图上画出辅助线和两个切点，每一个0.5分，相贯线2分，不用画出左视图六综合应用题（24分）1．读下页化工设备图，回答下列问题：(1) 反应器(2分) (2) 27，8 (各1分) (3) 0.7MPa，168℃(各1分)(4) 0.9MPa，179℃(各1分) (5) 2，5，1(各1分)(6) 以表达设备的内、外结构及各零部件的主要装配关系(2分)(7) A-A、B-B、D-D表达基本视图中未表示清楚的接管与封头装配连接关系(1分)，E-E表达出料管的装配连接情况(1分)(8) 筒体与上下封头、各接管与上封头均采用焊接连接(1分) (9) 双头螺柱(1分)(10) 联接减速机和搅拌轴(1分)，增加封头开孔处强度(1分)，设备内部维修作业出入(1分)(11) 由c接管口加入(1分)，由e接管口排出(1分)(12) 由a接管口进入(1分)，由b接关口排出(1分)。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

07级化工班《化工识图与制图》期末测试`B卷姓名座号
一、填空题：（每小题2分，共40分）
1、图纸的大小是有规格的。

一般应优先选用国家标准规定的图幅尺寸。

最小一号图纸是
A4 ；规格是210 mm×297 mm。

2、在图纸上必须用粗实线线画出图框，其格式分为横放和竖放两种，但同一种产品的图样只能采用一种格式。

3、图框右下角的表格是标题栏，对于表格的的大小和内容，国家标准中有相应的规
定。

4、图上的汉字应按宋或仿宋体字书写，无论是汉字、字母、数字的书写，都要尽量做到“字体工整、笔画清楚、间隔均匀、排列整齐”。

5、为了图纸幅面统一，便于装订和保管，绘制工程图样时，图纸幅面应优先采用基本幅面，基本幅面共有五种，分别是 A1 、 A2 、 A3 、 A4 。

6、机件的真实大小应以图样上所标注的数据（数字）为依据，与图形的比例及绘图的
精确度无关。

7、图样中的线性尺寸，以 mm 为单位时，不需要写单位符号，如采用其他单位，则必须写相应的单位符号。

8、图样中所标注的尺寸，为该图样所标机件的真实尺寸，否则应另加说明。

机件的每一尺寸，一般只标注 1 次，并应标注在反映该结构最清晰的图形上。

9、标注尺寸时，尺寸数字不可被任何图线所通过，否则必须将图线断开。

10、标注尺寸的三要素是尺寸线、尺寸界线、尺寸数字。

其中尺寸数字表示尺寸的大小，尺寸线表示尺寸的方向，而尺寸界线则表示尺寸的范围。

11、标注角度时，角度的数字一律写成水平方向，一般注写在尺寸线的处，必要时可写在尺寸线的或，也可以。

12、尺寸线用细实线线绘制。

标注线性尺寸时，尺寸线必须与所注的线段平行。

13、当对称机件的图形只画出一半或略大于一半时，尺寸线应略超过线或
线，此时仅在尺寸线的一端画出箭头。

14、尺寸界线用线绘制，并应由图形的轮廓线、线或线处引出，也
可利用这三种线作尺寸界线。

15尺寸界线一般应与尺寸线并略超过尺寸线（通常以2-4mm为宜），必要时
才允许。

16、标注球面的直径或半径时，应在符号“φ”或“R”前加注符号“”。

17、三视图之间的三等关系是指：主、俯视；主、左视；俯、左视。

18、轴测图是单面投影，它能同时反映出物体长、宽、高的三个尺寸，所以具有立体感。

正等轴测图中的三根轴X、Y、Z（称这轴测轴）之间的夹角均为0 ，且与投影轴有一一对应的关系。

19、为了将尺寸标注完整，在物体视图上，一般需标注下列几类尺寸：，确定物体各组成部份的长、宽、高三个方向的大小的尺寸；，确定物体各组成部份相对位置的尺寸；，确定物体外形的总长、总宽、总高尺寸。

20、标注规定基准地面的设计标高为（m），高于基准地面往上加，低于基准地面往下减。

标高以m为单位，小数点后取三位数
二、选择题（每小题1分，共20分）
1、绘制指示看图的方向符号应采用：（ A）
A、粗实线 B细点画线 C、细实线 D、虚线
2、局部放大图中的比例是指相应要素是线性尺寸之比，具体是指：（ B ）
A、局部放大图的图形比原图形
B、局部放大图的图形比其实物
C、原图形比其局部放大图的图形
D、实物比其局部放大图的图形。

3、图样不论放大或缩小绘制，在标注尺寸时，应标注：（ B ）
A、放大或缩小之后的图中数值 B机件的实际尺寸 C、机件的设计要求尺寸
4、机械图样中书写的汉字高度h不应小于：（ C ）
A、1.8mm
B、2.5mm
C、3.5mm
D、5mm
5、在图线的应用中，断裂画法的断裂边界线的选用：（ D）
A、只能选波浪线
B、只能选双折线
C、只能选双点画线
D、可视需要选A、B、C
6、在机械图样中，重合断面的轮廓线应采用：（ B）
A、粗实线
B、细实线
C、虚线
D、双点画线
7、在图样中标注机件的尺寸时，每一个尺寸：（ B）
A、只能标注一次
B、一般只标注一次，必要时可重复标注
C、无规定
8、标注尺寸时，尺寸界线与尺寸线之间的关系为：（ C）
A、两者只需相接
B、两者必须垂直，且尺寸界线略过尺寸线
C、两者一般情况下应垂直，尺寸界线应略超过尺寸线，特殊情况下也可以不垂直，但两尺寸界线必须互相平行
9、图样上标注线性尺寸时，尺寸线：（B）
A、可以用其他图线代替
B、不能用其他图线代替
C、可与其他图线重合
D、可画在其他图线的延长线上
10、明细栏一般配置在装配图中标题栏上方，其序号等栏目的填写顺序是：（ B ）
A由上向下，顺序填写 B、又下向上，顺序填写
C、不必符合图形上的编排顺序
11、图样中标注锥度时，其锥度符号应配置在：（B）
A、基准线上
B、引出线上
C、轴线上
D、AB均可
三、已知一段管道的轴测图和主视图，补画出俯、左视图（本小题10分）
四、找出与三视图对应的轴测图，填上相应的编号。

（本小题5分）
12
34
56
7
8
五、对照轴测图补画所缺的视图。

（本小题10分）
12
六、根据主视图和俯视图，补画出左视图。

（本小题10分）
七、画出以下视图：（本小题10分）
主视图主视
图。
